radiator YAMAHA YZF-R1M 2015 Instructieboekje (in Dutch)

BESCHRIJVING
2-2
12
3
4
5
6
7
8
9
10
11
12
DAU10421
Aanzicht rechterzijde
32
4
6
7
5
1
8,9,10
1. Vloeistofreservoir voorrem (pagina 7-24)
2. Opbergruimte voor documenten (pagina 4-38)
3. Radiatorvuldop (pagina 7-14)
4. Olievuldop (pagina 7-12)
5. Aftapplug koelvloeistof (pagina 7-15)
6. Rempedaal (pagina 4-31)
7. Vloeistofreservoir achterrem (pagina 7-24)
8. Stelbout snelle i ngaande demping (pagina 4-41) 9. Stelschroef langzame ingaande demping (pagina 4-41)
10.Stelschroef uitgaande demping (pagina 4-41)
2CR-9-DG.book 2 ページ ２０１５年４月２３日　木曜日　午後１時４６分

PERIODIEK ONDERHOUD EN AFSTELLINGEN

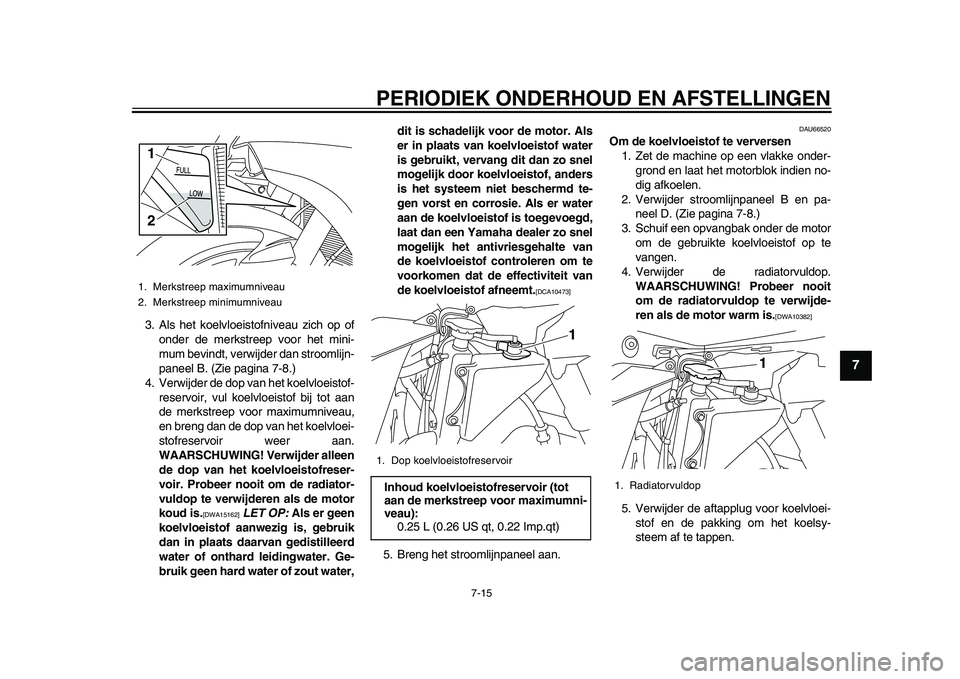

7-15
1
2
3
4
5
678
9
10
11
12
3. Als het koelvloeistofniveau zich op of onder de merkstreep voor het mini-
mum bevindt, verwijder dan stroomlijn-
paneel B. (Zie pagina 7-8.)
4. Verwijder de dop van het koelvloeistof- reservoir, vul koelvloeistof bij tot aan
de merkstreep voor maximumniveau,
en breng dan de dop van het koelvloei-
stofreservoir weer aan.
WAARSCHUWING! Verwijder alleen
de dop van het koelvloeistofreser-
voir. Probeer nooit om de radiator-
vuldop te verwijderen als de motor
koud is.
[DWA15162]
LET OP: Als er geen
koelvloeistof aanwezig is, gebruik
dan in plaats daarvan gedistilleerd
water of onthard leidingwater. Ge-
bruik geen hard water of zout water, dit is schadelijk voor de motor. Als
er in plaats van koelvloeistof water
is gebruikt, vervang dit dan zo snel
mogelijk door koelvloeistof, anders
is het systeem niet beschermd te-
gen vorst en corrosie. Als er water
aan de koelvloeistof is toegevoegd,
laat dan een Yamaha dealer zo snel
mogelijk het antivriesgehalte van
de koelvloeistof controleren om te
voorkomen dat de effectiviteit van
de koelvloeistof afneemt.
[DCA10473]
5. Breng het stroomlijnpaneel aan.
DAU66520
Om de koelvloeistof te verversen
1. Zet de machine op een vlakke onder- grond en laat het motorblok indien no-
dig afkoelen.
2. Verwijder stroomlijnpaneel B en pa- neel D. (Zie pagina 7-8.)
3. Schuif een opvangbak onder de motor
om de gebruikte koelvloeistof op te
vangen.
4. Verwijder de radiatorvuldop.
WAARSCHUWING! Probeer nooit
om de radiatorvuldop te verwijde-
ren als de motor warm is.
[DWA10382]
5. Verwijder de aftapplug voor koelvloei-stof en de pakking om het koelsy-
steem af te tappen.
1. Merkstreep maximumniveau
2. Merkstreep minimumniveau1
2
1. Dop koelvloeistofreservoir Inhoud koelvloeistofreservoir (tot
aan de merkstreep voor maximumni-
veau):0.25 L (0.26 US qt, 0.22 Imp.qt)
1
1. Radiatorvuldop
1
2CR-9-DG.book 15 ページ ２０１５年４月２３日　木曜日　午後１時４６分

PERIODIEK ONDERHOUD EN AFSTELLINGEN
7-16
1
2
3
4
5
67
8
9
10
11
12
6. Verwijder de dop van het koelvloeistof- reservoir.
7. Verwijder het koelvloeistofreservoir door de bouten te verwijderen en keer
dan het reservoir ondersteboven om
het leeg te maken. 8. Spoel het koelsysteem nadat alle koel-
vloeistof is uitgestroomd grondig door
met schoon leidingwater.
9. Monteer het koelvloeistofreservoir
door de bouten aan te brengen.
10. Monteer de aftapplug voor koelvloei- stof met een nieuwe pakking en zet de
plug dan vast met het voorgeschreven
aanhaalmoment.
11. Giet de voorgeschreven hoeveelheid van de gespecificeer de koelvloeistof in
de koelvloeistofradiator en in het re-
servoir. 12. Breng de dop van het koelvloeistofre-
servoir aan.
13. Draai de ontluchtingsbout terug om in de koelvloeistofpomp achtergebleven
lucht te laten ontsnappen.
14. Draai zodra koelvloeistof naar buiten komt de ontluchtingsbout vast met het1. Aftapplug koelvloeistof
2. Pakking
1. Dop koelvloeistofreservoir
121
1. Koelvloeistofreservoir
2. BoutAanhaalmoment:Aftapplug koelvloeistof:10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1
2
Mengverhouding antivries/water: 1:1
Aanbevolen antivries: Hoogwaardige ethyleenglycol anti-
vries met corrosieremmers voor alu-
minium motoren
Hoeveelheid koelvloeistof:
Radiator (inclusief alle leidingen):2.25 L (2.38 US qt, 1.98 Imp.qt)
Koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):
0.25 L (0.26 US qt, 0.22 Imp.qt)1. Ontluchtingsbout
1
2CR-9-DG.book 16 ページ ２０１５年４月２３日　木曜日　午後１時４６分

PERIODIEK ONDERHOUD EN AFSTELLINGEN
7-17
1
2
3
4
5
678
9
10
11
12
voorgeschreven aanhaalmoment.
15. Giet de aangegeven koelvloeistof in de radiator totdat deze vol is.
16. Breng de radiatorvuldop weer aan.
17. Start de motor, laat hem een paar mi- nuten stationair draaien en zet hem
dan uit.
18. Verwijder de radiatorvuldop om het koelvloeistofniveau in de radiator te
controleren. Vul indien nodig koelvloei-
stof bij tot het niveau boven in de radi-
ator staat en breng dan de
radiatorvuldop aan.
19. Start de motor en controleer dan of er- gens aan de machine lekkage te zien
is. Vraag in dat geval een Yamaha
dealer het koelsysteem te controleren.
20. Monteer het stroomlijnpaneel en het paneel.
DAU36765
LuchtfilterelementHet luchtfilterelement moet worden vervan-
gen volgens de intervalperioden vermeld in
het periodieke smeer- en onderhoudssche-
ma. Vraag een Yamaha dealer het luchtfil-
terelement te vervangen.
DAU44735
Stationair toerental controlerenControleer het stationair toerental en laat
het indien nodig door een Yamaha dealer
bijstellen.
Aanhaalmoment:
Ontluchtingsbout: 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Stationair toerental:1200–1400 tpm
2CR-9-DG.book 17 ページ ２０１５年４月２３日　木曜日　午後１時４６分

PERIODIEK ONDERHOUD EN AFSTELLINGEN
7-33
1
2
3
4
5
678
9
10
11
12
3. Verwijder de kap van het startmotorre- lais door deze om hoog te trekken.
De zekeringenkastjes met de zekeringen
voor de afzonderlijke circuits bevinden zich
achter paneel A. (Zie pagina 7-8.) Vervang een zekering als volgt als deze is
doorgebrand.
1. Draai de contactsle utel naar “OFF” en
schakel het betreffende elektrische cir-
cuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampera-
ge dan aanbevolen om ernstige
schade aan het elektrische systeem1. Schroef
2. Paneel
1. Kap van startmotorrelais1 1
2
1
1. Zekering alarmverlichtingssysteem
2. Zekering brandstofinjectiesysteem
3. Zekering elektronische smoorklep
4. Backup-zekering
5. Zekering rechter radiatorkoelvinmotor
6. Zekering linker radiatorkoelvinmotor
7. Reservezekering
1
2
3
4
5
6 7
1. Zekering ontstekingssysteem
2. Zekering signaleringssysteem
3. ABS ECU-zekering
4. Zekering van de ABS-solenoïdeklep
5. Koplampzekering
6. Aansluitzekering 1
7. Reservezekering
8. SCU-zekering (YZF-R1M)
1
23
45
6
7
8
7
2CR-9-DG.book 33 ページ ２０１５年４月２３日　木曜日　午後１時４６分

PERIODIEK ONDERHOUD EN AFSTELLINGEN

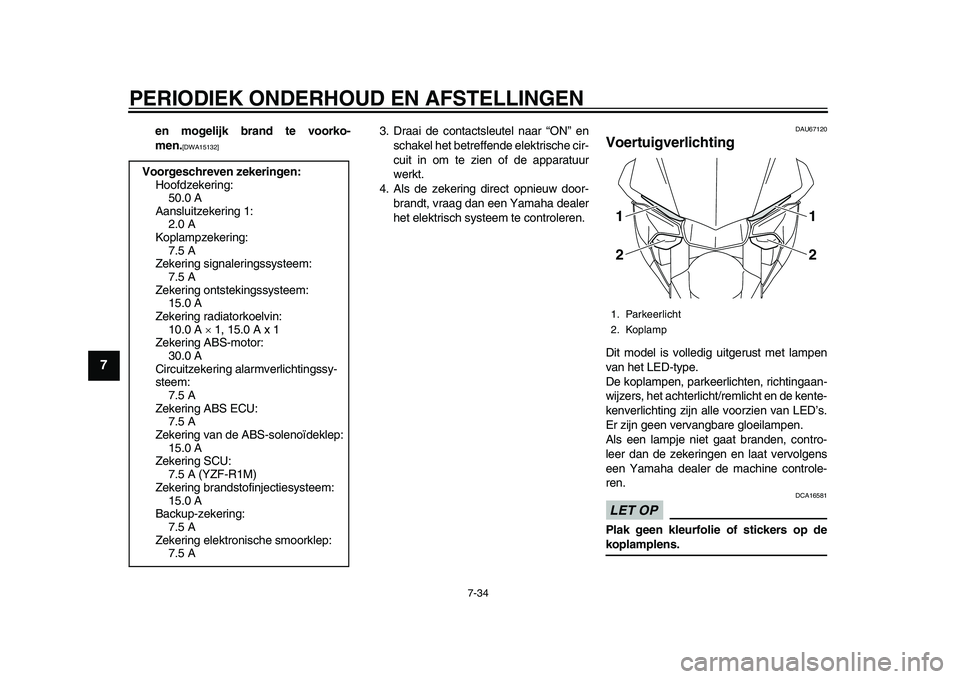

7-34
1
2
3
4
5
67
8
9
10
11
12
en mogelijk brand te voorko-
men.
[DWA15132]
3. Draai de contactsleutel naar “ON” en schakel het betreffende elektrische cir-
cuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
DAU67120
VoertuigverlichtingDit model is volledig uitgerust met lampen
van het LED-type.
De koplampen, parkeerlichten, richtingaan-
wijzers, het achterlicht/remlicht en de kente-
kenverlichting zijn alle voorzien van LED’s.
Er zijn geen vervangbare gloeilampen.
Als een lampje niet gaat branden, contro-
leer dan de zekeringen en laat vervolgens
een Yamaha dealer de machine controle-
ren.LET OP
DCA16581
Plak geen kleurfolie of stickers op dekoplamplens.
Voorgeschreven zekeringen:
Hoofdzekering:
50.0 A
Aansluitzekering 1: 2.0 A
Koplampzekering: 7.5 A
Zekering signaleringssysteem:
7.5 A
Zekering ontstekingssysteem: 15.0 A
Zekering radiatorkoelvin: 10.0 A  1, 15.0 A x 1
Zekering ABS-motor:
30.0 A
Circuitzekering al armverlichtingssy-
steem:
7.5 A
Zekering ABS ECU: 7.5 A
Zekering van de ABS-solenoïdeklep: 15.0 A
Zekering SCU:
7.5 A (YZF-R1M)
Zekering brandsto finjectiesysteem:
15.0 A
Backup-zekering:
7.5 A
Zekering elektronische smoorklep: 7.5 A1. Parkeerlicht
2. Koplamp
12
1
2
2CR-9-DG.book 34 ページ ２０１５年４月２３日　木曜日　午後１時４６分

PERIODIEK ONDERHOUD EN AFSTELLINGEN
7-38
1
2
3
4
5
67
8
9
10
11
12
Oververhitte motor
WAARSCHUWING
DWAT1041

Verwijder de radiatorvuldop niet terwijl de motor en de koelvloeistofradiator nog heet zijn. Hete vloeistof en stoom kunnen
naar buiten spuiten en zo ernstige brandwonden veroorzaken. Wacht tot de motor is afgekoeld.

Breng een dikke doek, bijvoorbeeld een handdoek, aan over de radiatorvuldop en draai deze dan langzaam linksom tegen
de aanslag zodat de nog aanwezige druk kan ontsnappen. Druk de dop omlaag zodra het sisgeluid stopt en draai deze links-om en verwijder de dop.
OPMERKINGAls geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater worden gebruikt, maar dit moet wel zo snel mogelijk door de voorgeschre-ven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde.
Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.
2CR-9-DG.book 38 ページ ２０１５年４月２３日　木曜日　午後１時４６分

9-1
1
2
3
4
5
6
7
8910
11
12
SPECIFICATIES
DAU5091U
Afmetingen:Totale lengte:2055 mm (80.9 in)
Totale breedte: 690 mm (27.2 in)
Totale hoogte: 1150 mm (45.3 in)
Zadelhoogte:
855 mm (33.7 in) (YZF-R1)
860 mm (33.9 in) (YZF-R1M)
Wielbasis:
1405 mm (55.3 in)
Grondspeling: 130 mm (5.12 in)
Kleinste draaicirkel: 3300 mm (129.9 in)Gewicht:Rijklaar gewicht:199 kg (439 lb) (YZF-R1)
200 kg (441 lb) (YZF-R1M)Motor:Type motor:
Vloeistofgekoeld, 4-takt, DOHC
Cilinderopstelling:
4-cilinder lijnmotor
Slagvolume: 998 cm
3
Boring  slag:
79.0  50.9 mm (3.11  2.00 in)
Compressieverhouding:
13.0 : 1
Startsysteem: Elektrische startmotor Smeersysteem:
Wet sump
Motorolie:Aanbevolen merk:YAMALUBE
Type: Geheel synthetisch SAE 10W-40 of
15W-50
Aanbevolen kwaliteit motorolie: Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie: Zonder vervanging van oliefilterpatroon:3.90 L (4.12 US qt, 3.43 Imp.qt)
Met vervanging van oliefilterpatroon: 4.10 L (4.33 US qt, 3.61 Imp.qt)Hoeveelheid koelvloeistof:Koelvloeistofreservoir (tot aan de merkstreep
voor maximumniveau):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiator (inclusief alle leidingen): 2.25 L (2.38 US qt, 1.98 Imp.qt)Luchtfilter:Luchtfilterelement:
Papieren element met oliecoatingBrandstof:Aanbevolen brandstof:Loodvrije superbenzine (Gasohol (E10) ac-
ceptabel)
Inhoud brandstoftank: 17 L (4.49 US gal, 3.74 Imp.gal)
Hoeveelheid reservebrandstof:
3.0 L (0.79 US gal, 0.66 Imp.gal)
Brandstofinjectie:Gasklephuis:Het teken van identificatie:2CR1 00Bougie(s):Fabrikant/model: NGK/LMAR9E-J
Elektrodenafstand: 0.6–0.7 mm (0.024–0.028 in)Koppeling:Type koppeling:Nat, meervoudige plaatVersnellingsbak:Primaire reductieverhouding:
1.634 (67/41)
Eindoverbrenging: Ketting
Secundaire reduc tieverhouding:
2.563 (41/16)
Type versnellingbak:
Constant mesh, 6 versnellingen
Bediening: Bediening met linkervoet
Overbrengingsverhoudingen: 1e:2.600 (39/15)
2e: 2.176 (37/17)
3e:
1.842 (35/19)
4e: 1.579 (30/19)
5e: 1.381 (29/21)
2CR-9-DG.book 1 ページ ２０１５年４月２３日　木曜日　午後１時４６分

SPECIFICATIES
9-3
1
2
3
4
5
6
7
8910
11
12
Accu:Model:YTZ7S(F)
Voltage, capaciteit: 12 V, 6.0 AhGloeilampen voltage, wattage  aantal:Koplamp:
LED
Achterlicht/remlicht unit: LED
Voorste richtingaanwijzer: LED
Achterste richtingaanwijzer:
LED
Parkeerlicht: LED
Instrumentenverlichting: LED
Controlelampje vrijstand:
LED
Controlelampje grootlicht: LED
Controlelampje richtingaanwijzers: LED
Controlelampje stabiliteitsregeling:
LED
Waarschuwingslampje motorstoring en syste-
men: LED
Waarschuwingslampje ol iedruk en koelvloei-
stoftemperatuur:
LED
Controlelampje brandstofniveau: LED ABS-waarschuwingslampje:
LED
Controlelampje startblokkering:
LED
Controlelampje schakelmoment: LED
Zekeringen:Hoofdzekering:
50.0 A
Aansluitzekering 1: 2.0 A
Koplampzekering: 7.5 A
Zekering signaleringssysteem:
7.5 A
Zekering ontstekingssysteem: 15.0 A
Zekering radiatorkoelvin: 10.0 A  1, 15.0 A x 1
Circuitzekering alarmv erlichtingssysteem:
7.5 A
Zekering ABS ECU: 7.5 A
Zekering brandstofinjectiesysteem: 15.0 A
Zekering SCU:
7.5 A (YZF-R1M)
Zekering ABS-motor: 30.0 A
Zekering van de ABS-solenoïdeklep: 15.0 A
Backup-zekering:
7.5 A Zekering elektronische smoorklep:
7.5 A
2CR-9-DG.book 3 ページ ２０１５年４月２３日　木曜日　午後１時４６分
