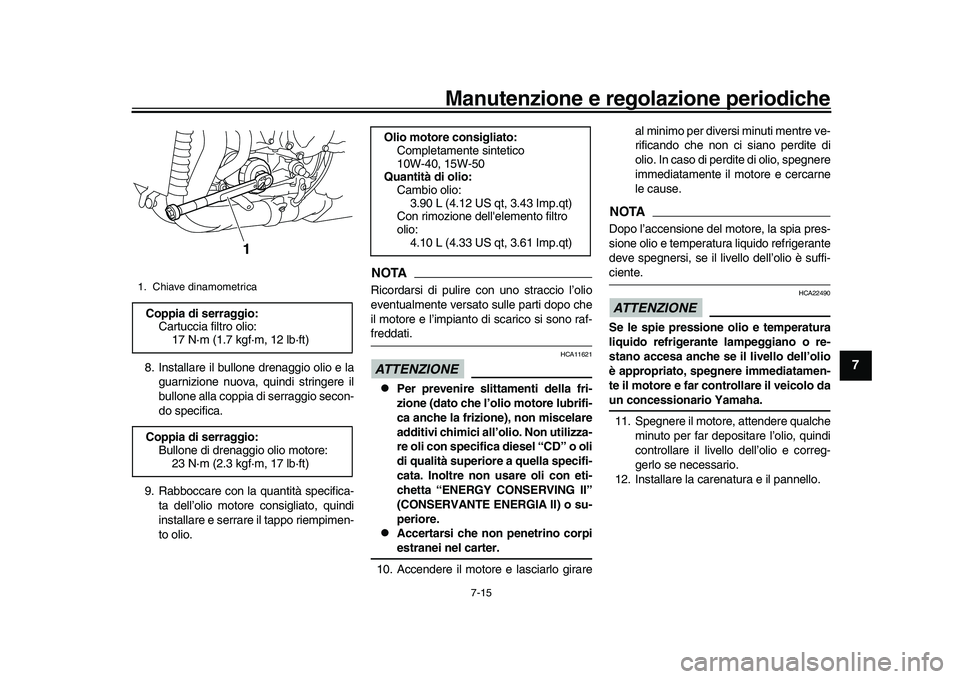

8. Installare il bullone drenaggio olio e la guarnizione nuova, quindi stringere il
bullone alla coppia di serraggio secon-
do specifica.
9. Rabboccare con la quantità specifica- ta dell’olio motore consigliato, quindi
installare e serrare il tappo riempimen-
to olio.
NOTARicordarsi di pulire con uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-freddati.ATTENZIONE
HCA11621

Per prevenire slit tamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
di qualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.

Accertarsi che non penetrino corpiestranei nel carter.
10. Accendere il motore e lasciarlo girare al minimo per diversi minuti mentre ve-
rificando che non ci siano perdite di
olio. In caso di perdite di olio, spegnere
immediatamente il motore e cercarne
le cause.
NOTADopo l’accensione del motore, la spia pres-
sione olio e temperatura liquido refrigerante
deve spegnersi, se il livello dell’olio è suffi-ciente.ATTENZIONE
HCA22490
Se le spie pressione olio e temperatura
liquido refrigerante lampeggiano o re-
stano accesa anche se il livello dell’olio
è appropriato, spegnere immediatamen-
te il motore e far controllare il veicolo daun concessionario Yamaha.
11. Spegnere il motore, attendere qualche minuto per far depositare l’olio, quindi
controllare il livello dell’olio e correg-
gerlo se necessario.
12. Installare la carenatura e il pannello.
1. Chiave dinamometricaCoppia di serraggio: Cartuccia filtro olio:
17 N·m (1.7 kgf·m, 12 lb·ft)
Coppia di serraggio: Bullone di drenaggio olio motore: 23 N·m (2.3 kgf·m, 17 lb·ft)
1
Olio motore consigliato:Completamente sintetico
10W-40, 15W-50
Quantità di olio:
Cambio olio:3.90 L (4.12 US qt, 3.43 Imp.qt)
Con rimozione dell'elemento filtro
olio:
4.10 L (4.33 US qt, 3.61 Imp.qt)
BX4-9-H0.book 15 ページ ２０１６年１２月９日　金曜日　午後１時５２分

Manutenzione e regolazione periodiche
7-16
1
2
3
4
5
67
8
9
10
11
12
HAU20071
Liquido refrigerantePrima di utilizzare il mezzo, controllare sem-
pre il livello del liquido refrigerante. Inoltre si
deve cambiare il liquido refrigerante agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
HAU66510

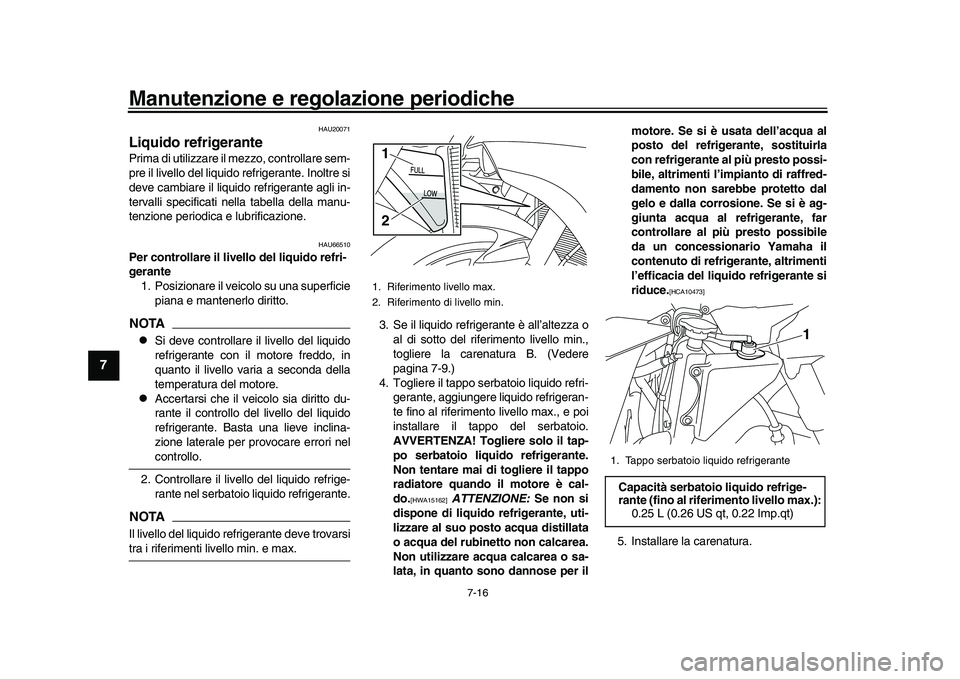

Per controllare il livello del liquido refri-
gerante
1. Posizionare il veicolo su una superficie piana e mantenerlo diritto.NOTA
Si deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.

Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nelcontrollo.
2. Controllare il livello del liquido refrige- rante nel serbatoio liquido refrigerante.
NOTAIl livello del liquido refrigerante deve trovarsitra i riferimenti livello min. e max. 3. Se il liquido refrigerante è all’altezza o
al di sotto del riferimento livello min.,
togliere la carenatura B. (Vedere
pagina 7-9.)
4. Togliere il tappo serbatoio liquido refri- gerante, aggiungere liquido refrigeran-
te fino al riferimento livello max., e poi
installare il tappo del serbatoio.
AVVERTENZA! Togliere solo il tap-
po serbatoio liquido refrigerante.
Non tentare mai di togliere il tappo
radiatore quando il motore è cal-
do.
[HWA15162]
ATTENZIONE: Se non si
dispone di liquido refrigerante, uti-
lizzare al suo posto acqua distillata
o acqua del rubinetto non calcarea.
Non utilizzare acqua calcarea o sa-
lata, in quanto sono dannose per il motore. Se si è usata dell’acqua al
posto del refrigerante, sostituirla
con refrigerante al più presto possi-
bile, altrimenti l’impianto di raffred-
damento non sarebbe protetto dal
gelo e dalla corrosione. Se si è ag-
giunta acqua al refrigerante, far
controllare al più presto possibile
da un concessionario Yamaha il
contenuto di refrigerante, altrimenti
l’efficacia del liquido refrigerante si
riduce.
[HCA10473]
5. Installare la carenatura.
1. Riferimento livello max.
2. Riferimento di livello min.1
2
1. Tappo serbatoio liquido refrigeranteCapacità serbatoio liquido refrige-
rante (fino al riferi
mento livello max.):
0.25 L (0.26 US qt, 0.22 Imp.qt)
1
BX4-9-H0.book 16 ページ ２０１６年１２月９日　金曜日　午後１時５２分

Manutenzione e regolazione periodiche
7-17
1
2
3
4
5
678
9
10
11
12

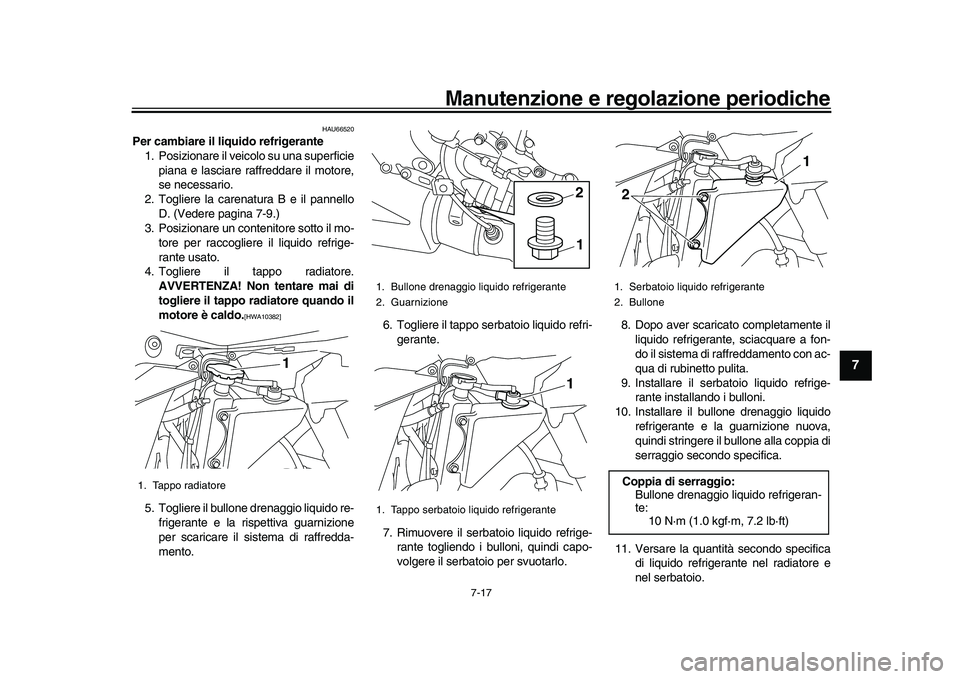

HAU66520
Per cambiare il liquido refrigerante 1. Posizionare il veicolo su una superficie piana e lasciare raffreddare il motore,
se necessario.
2. Togliere la carenatura B e il pannello D. (Vedere pagina 7-9.)
3. Posizionare un contenitore sotto il mo-
tore per raccogliere il liquido refrige-
rante usato.
4. Togliere il tappo radiatore.
AVVERTENZA! Non tentare mai di
togliere il tappo radiatore quando il
motore è caldo.
[HWA10382]
5. Togliere il bullone drenaggio liquido re-frigerante e la rispettiva guarnizione
per scaricare il sistema di raffredda-
mento. 6. Togliere il tappo serbatoio liquido refri-
gerante.
7. Rimuovere il serbatoio liquido refrige- rante togliendo i bulloni, quindi capo-
volgere il serbatoio per svuotarlo. 8. Dopo aver scaricato completamente il
liquido refrigerante, sciacquare a fon-
do il sistema di raffreddamento con ac-
qua di rubinetto pulita.
9. Installare il serbatoio liquido refrige- rante installando i bulloni.
10. Installare il bullone drenaggio liquido
refrigerante e la guarnizione nuova,
quindi stringere il bullone alla coppia di
serraggio secondo specifica.
11. Versare la quantità secondo specifica di liquido refrigerante nel radiatore e
nel serbatoio.1. Tappo radiatore
1
1. Bullone drenaggio liquido refrigerante
2. Guarnizione
1. Tappo serbatoio liquido refrigerante
121
1. Serbatoio liquido refrigerante
2. BulloneCoppia di serraggio:Bullone drenaggio liquido refrigeran-
te:10 N·m (1.0 kgf·m, 7.2 lb·ft)
1
2
BX4-9-H0.book 17 ページ ２０１６年１２月９日　金曜日　午後１時５２分

Manutenzione e regolazione periodiche
7-18
1
2
3
4
5
67
8
9
10
11
12
12. Installare il tappo serbatoio liquido re- frigerante.
13. Allentare il bullone spurgo aria per far
fuoriuscire eventuale aria intrappolata
dalla pompa acqua.
14. Quando il liquido refrigerante inizia a fuoriuscire, stringere il bullone spurgo
aria alla coppia secondo specifica.
15. Versare il liquido refrigerante secondo specifica nel radiatore fino a riempirlo.
16. Installare il tappo radiatore.
17. Accendere il motore, lasciarlo girare al minimo per diversi minuti e poi spe-
gnerlo.
18. Togliere il tappo radiatore per control- lare il livello del liquido refrigerante nel
radiatore. Se nec essario, rabboccare
fino a quando il liquido refrigerante
raggiunge la sommità del radiatore,
poi installare il tappo radiatore.
19. Accendere il motore e verificare che il veicolo non presenti perdite di liquido
refrigerante. In caso di perdite di liqui-
do refrigerante, far controllare il siste-
ma di raffreddamento da un
concessionario Yamaha.
20. Installare la carenatura e il pannello.
HAU36765
Elemento filtranteSi deve sostituire l’elemento filtrante agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione. Fare
sostituire l’elemento filtrante da un conces-
sionario Yamaha.
Rapporto di miscelazione antigelo/
acqua:
1:1
Antigelo consigliato:
Antigelo di alta qualità al glicole etile-
nico contenente inibitori di corrosione
per motori in alluminio
Quantità di liquido refrigerante: Radiatore (circuito compreso):2.25 L (2.38 US qt, 1.98 Imp.qt)
Serbatoio liquido refrigerante (fino al
riferimento livello max.): 0.25 L (0.26 US qt, 0.22 Imp.qt)

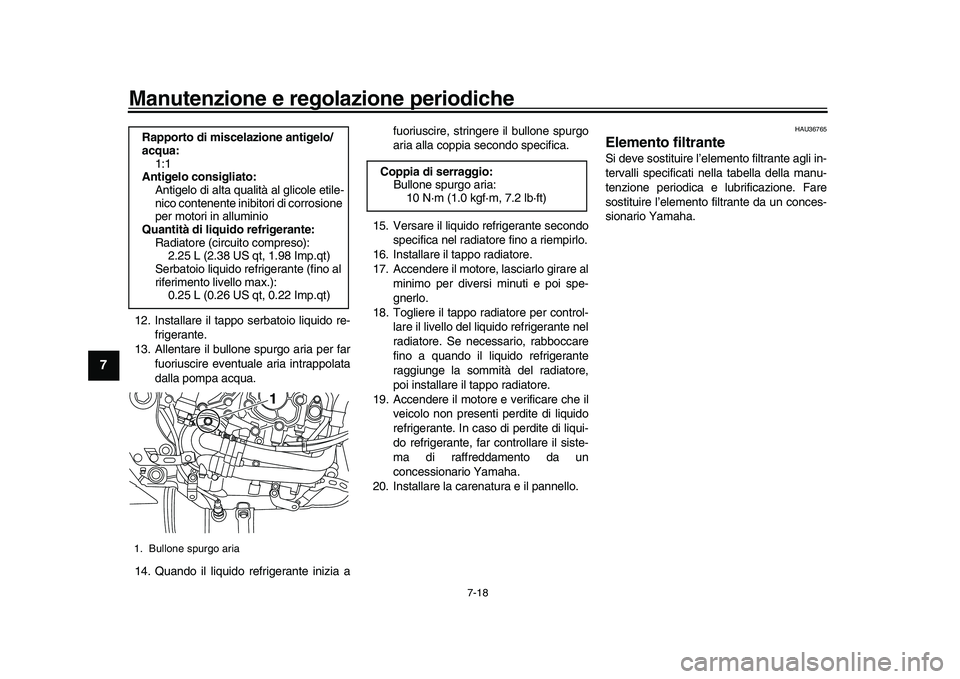

1. Bullone spurgo aria
1
Coppia di serraggio: Bullone spurgo aria:
10 N·m (1.0 kgf·m, 7.2 lb·ft)
BX4-9-H0.book 18 ページ ２０１６年１２月９日　金曜日　午後１時５２分

Manutenzione e regolazione periodiche
7-19
1
2
3
4
5
678
9
10
11
12
HAU44735
Controllo del regime del minimoControllare il regime del minimo e, se ne-
cessario, farlo correggere da un concessio-
nario Yamaha.
HAU21386

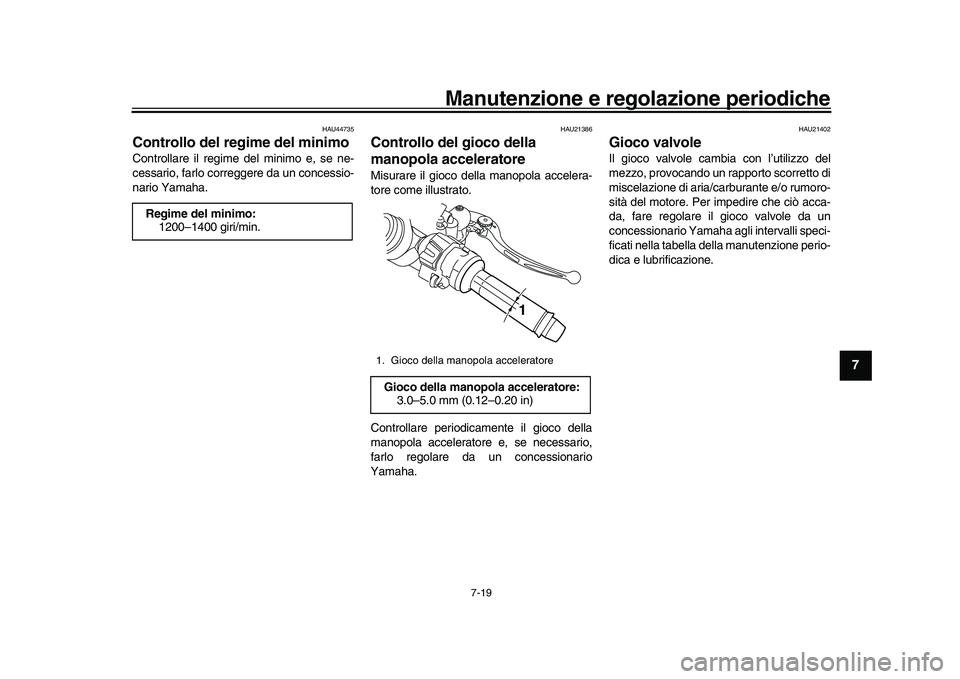

Controllo del gioco della
manopola acceleratoreMisurare il gioco della manopola accelera-
tore come illustrato.
Controllare periodicamente il gioco della
manopola acceleratore e, se necessario,
farlo regolare da un concessionario
Yamaha.
HAU21402
Gioco valvoleIl gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto di
miscelazione di aria/carburante e/o rumoro-
sità del motore. Per impedire che ciò acca-
da, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli speci-
ficati nella tabella della manutenzione perio-
dica e lubrificazione.
Regime del minimo:
1200–1400 giri/min.
1. Gioco della manopola acceleratoreGioco della manopola acceleratore:3.0–5.0 mm (0.12–0.20 in)
1
BX4-9-H0.book 19 ページ ２０１６年１２月９日　金曜日　午後１時５２分

Manutenzione e regolazione periodiche
7-20
1
2
3
4
5
67
8
9
10
11
12

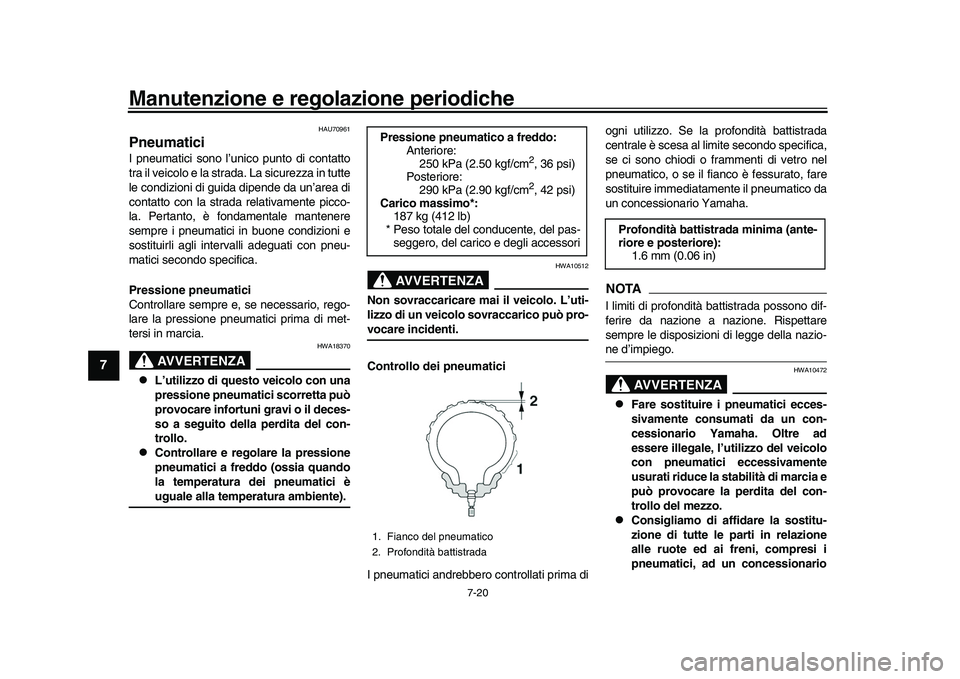

HAU70961
PneumaticiI pneumatici sono l’unico punto di contatto
tra il veicolo e la strada. La sicurezza in tutte
le condizioni di guida dipende da un’area di
contatto con la strada relativamente picco-
la. Pertanto, è fondamentale mantenere
sempre i pneumatici in buone condizioni e
sostituirli agli intervalli adeguati con pneu-
matici secondo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA18370

L’utilizzo di questo veicolo con una
pressione pneumatici scorretta può
provocare infortuni gravi o il deces-
so a seguito della perdita del con-
trollo.

Controllare e regolare la pressione
pneumatici a freddo (ossia quando
la temperatura dei pneumatici èuguale alla temperatura ambiente).
AVVERTENZA
HWA10512
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-vocare incidenti.
Controllo dei pneumatici
I pneumatici andrebbero controllati prima di ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifica,
se ci sono chiodi o frammenti di vetro nel
pneumatico, o se il fianco è fessurato, fare
sostituire immediatamente il pneumatico da
un concessionario Yamaha.
NOTAI limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-ne d’impiego.
AVVERTENZA
HWA10472

Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità di marcia e
può provocare la perdita del con-
trollo del mezzo.

Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Pressione pneumatico a freddo:
Anteriore:250 kPa (2.50 kgf/cm
2, 36 psi)
Posteriore:
290 kPa (2.90 kgf/cm2, 42 psi)
Carico massimo*: 187 kg (412 lb)
* Peso totale del conducente, del pas- seggero, del carico e degli accessori
1. Fianco del pneumatico
2. Profondità battistrada
Profondità battistr ada minima (ante-
riore e posteriore): 1.6 mm (0.06 in)
BX4-9-H0.book 20 ページ ２０１６年１２月９日　金曜日　午後１時５２分

Manutenzione e regolazione periodiche
7-21
1
2
3
4
5
678
9
10
11
12

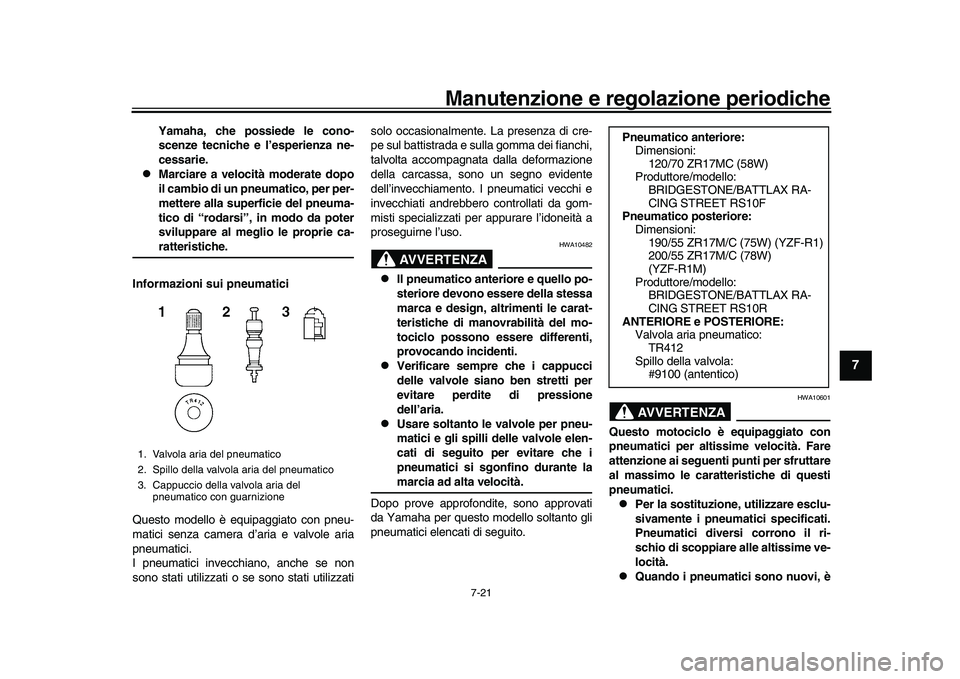

Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-
cessarie.

Marciare a velocità moderate dopo
il cambio di un pneumatico, per per-
mettere alla superficie del pneuma-
tico di “rodarsi”, in modo da poter
sviluppare al meglio le proprie ca-ratteristiche.
Informazioni sui pneumatici
Questo modello è equipaggiato con pneu-
matici senza camera d’aria e valvole aria
pneumatici.
I pneumatici invecchiano, anche se non
sono stati utilizzati o se sono stati utilizzatisolo occasionalmente. La presenza di cre-
pe sul battistrada e sulla gomma dei fianchi,
talvolta accompagnata dalla deformazione
della carcassa, sono un segno evidente
dell’invecchiamento. I pneumatici vecchi e
invecchiati andrebbero controllati da gom-
misti specializzati per appurare l’idoneità a
proseguirne l’uso.
AVVERTENZA
HWA10482

Il pneumatico anteriore e quello po-
steriore devono essere della stessa
marca e design, altrimenti le carat-
teristiche di manovrabilità del mo-
tociclo possono essere differenti,
provocando incidenti.

Verificare sempre che i cappucci
delle valvole siano ben stretti per
evitare perdite di pressione
dell’aria.

Usare soltanto le valvole per pneu-
matici e gli spilli delle valvole elen-
cati di seguito per evitare che i
pneumatici si sgonfino durante lamarcia ad alta velocità.
Dopo prove approfondi te, sono approvati
da Yamaha per questo modello soltanto gli
pneumatici elencati di seguito.
AVVERTENZA
HWA10601
Questo motociclo è equipaggiato con
pneumatici per altissime velocità. Fare
attenzione ai seguenti punti per sfruttare
al massimo le caratteristiche di questi
pneumatici.
Per la sostituzione, utilizzare esclu-
sivamente i pneumatici specificati.
Pneumatici diversi corrono il ri-
schio di scoppiare alle altissime ve-
locità.

Quando i pneumatici sono nuovi, è
1. Valvola aria del pneumatico
2. Spillo della valvola aria del pneumatico
3. Cappuccio della valvola aria del pneumatico con guarnizione
Pneumatico anteriore:Dimensioni:120/70 ZR17MC (58W)
Produttore/modello:
BRIDGESTONE/BATTLAX RA-
CING STREET RS10F
Pneumatico posteriore:
Dimensioni:190/55 ZR17M/C (75W) (YZF-R1)
200/55 ZR17M/C (78W)
(YZF-R1M)
Produttore/modello: BRIDGESTONE/BATTLAX RA-
CING STREET RS10R
ANTERIORE e POSTERIORE: Valvola aria pneumatico:
TR412
Spillo della valvola: #9100 (antentico)
BX4-9-H0.book 21 ページ ２０１６年１２月９日　金曜日　午後１時５２分

Manutenzione e regolazione periodiche
7-22
1
2
3
4
5
67
8
9
10
11
12

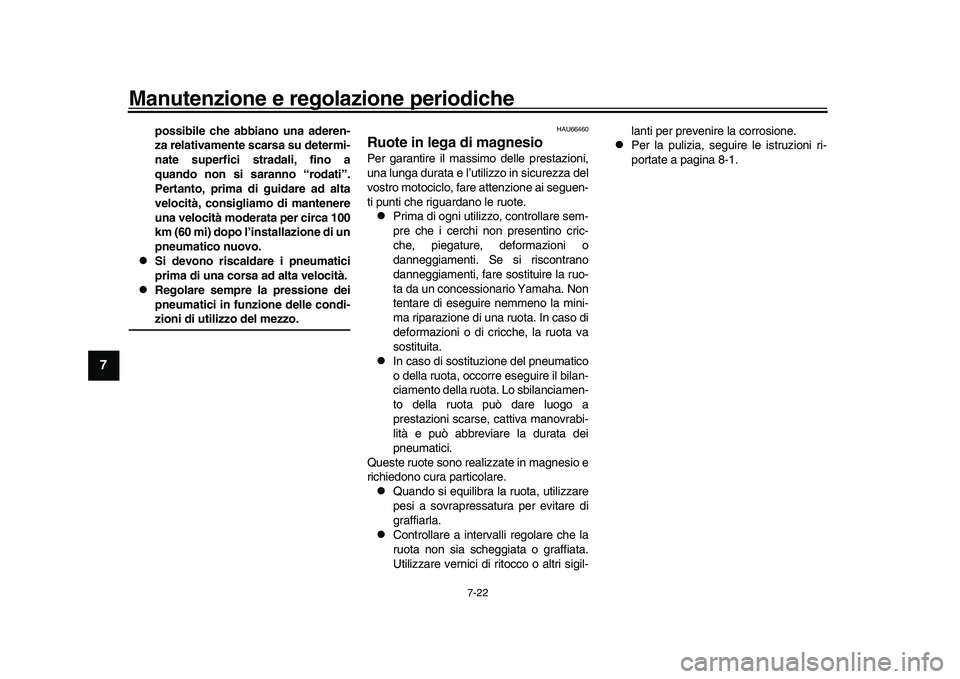

possibile che abbiano una aderen-
za relativamente scarsa su determi-
nate superfici stradali, fino a
quando non si saranno “rodati”.
Pertanto, prima di guidare ad alta
velocità, consigliamo di mantenere
una velocità moderata per circa 100
km (60 mi) dopo l’installazione di un
pneumatico nuovo.

Si devono riscaldare i pneumatici
prima di una corsa ad alta velocità.

Regolare sempre la pressione dei
pneumatici in funzione delle condi-zioni di utilizzo del mezzo.
HAU66460
Ruote in lega di magnesioPer garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro motociclo, fare attenzione ai seguen-
ti punti che riguardano le ruote.
Prima di ogni utilizzo, controllare sem-
pre che i cerchi non presentino cric-
che, piegature, deformazioni o
danneggiamenti. Se si riscontrano
danneggiamenti, fare sostituire la ruo-
ta da un concessionario Yamaha. Non
tentare di eseguire nemmeno la mini-
ma riparazione di una ruota. In caso di
deformazioni o di cricche, la ruota va
sostituita.

In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può dare luogo a
prestazioni scarse, cattiva manovrabi-
lità e può abbreviare la durata dei
pneumatici.
Queste ruote sono realizzate in magnesio e
richiedono cura particolare.

Quando si equilibra la ruota, utilizzare
pesi a sovrapressatura per evitare di
graffiarla.

Controllare a intervalli regolare che la
ruota non sia scheggiata o graffiata.
Utilizzare vernici di ritocco o altri sigil- lanti per prevenire la corrosione.

Per la pulizia, seguire le istruzioni ri-
portate a pagina 8-1.
BX4-9-H0.book 22 ページ ２０１６年１２月９日　金曜日　午後１時５２分

Manutenzione e regolazione periodiche
7-23
1
2
3
4
5
678
9
10
11
12

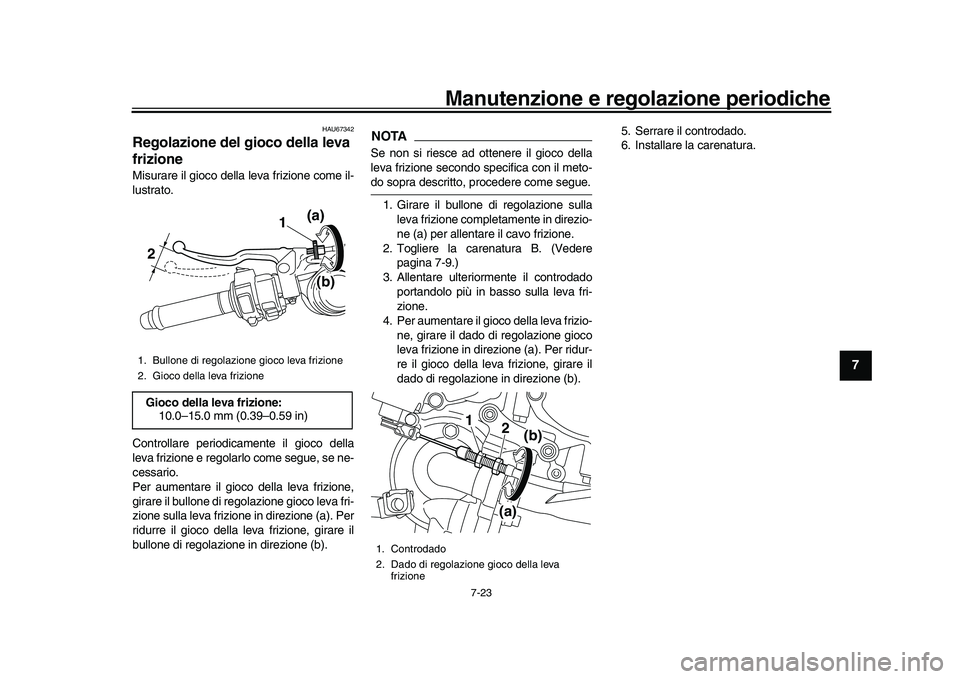

HAU67342
Regolazione del gioco della leva
frizioneMisurare il gioco della leva frizione come il-
lustrato.
Controllare periodicamente il gioco della
leva frizione e regolarlo come segue, se ne-
cessario.
Per aumentare il gioco della leva frizione,
girare il bullone di regolazione gioco leva fri-
zione sulla leva frizione in direzione (a). Per
ridurre il gioco della leva frizione, girare il
bullone di regolazione in direzione (b).
NOTASe non si riesce ad ottenere il gioco della
leva frizione secondo specifica con il meto-do sopra descritto, procedere come segue. 1. Girare il bullone di regolazione sulla leva frizione completamente in direzio-
ne (a) per allentare il cavo frizione.
2. Togliere la carenatura B. (Vedere pagina 7-9.)
3. Allentare ulteriormente il controdado
portandolo più in basso sulla leva fri-
zione.
4. Per aumentare il gioco della leva frizio-
ne, girare il dado di regolazione gioco
leva frizione in direzione (a). Per ridur-
re il gioco della leva frizione, girare il
dado di regolazione in direzione (b). 5. Serrare il controdado.
6. Installare la carenatura.
1. Bullone di regolazione gioco leva frizione
2. Gioco della leva frizioneGioco della leva frizione:
10.0–15.0 mm (0.39–0.59 in)
1
2 (a)
(b)
1. Controdado
2. Dado di regolazione gioco della leva
frizione
1 2
(a)(b)
BX4-9-H0.book 23 ページ ２０１６年１２月９日　金曜日　午後１時５２分

Manutenzione e regolazione periodiche
7-24
1
2
3
4
5
67
8
9
10
11
12

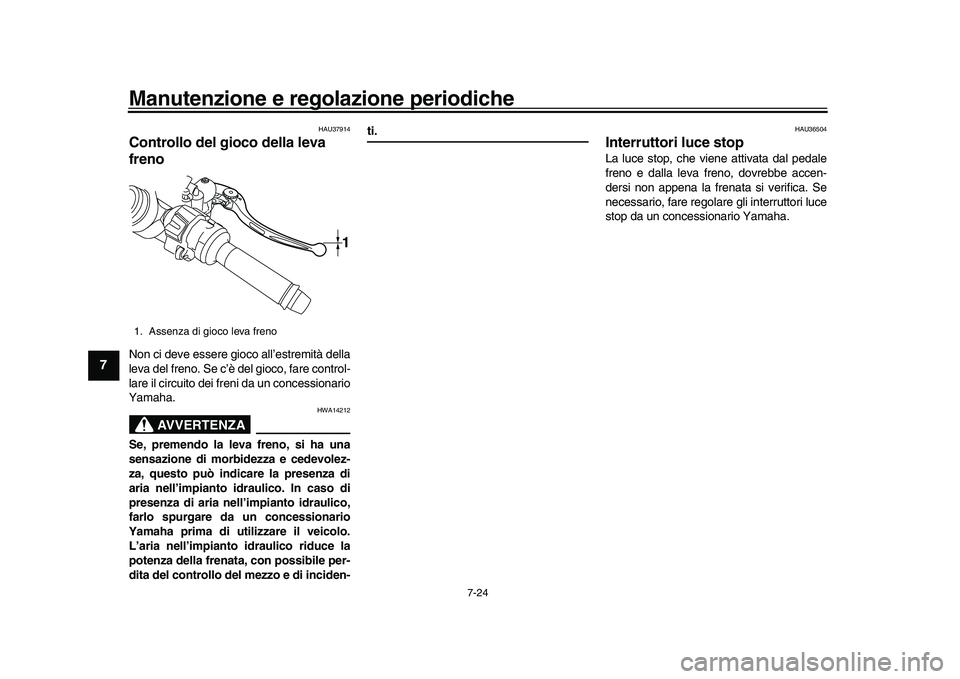

HAU37914
Controllo del gioco della leva
frenoNon ci deve essere gioco all’estremità della
leva del freno. Se c’è del gioco, fare control-
lare il circuito dei freni da un concessionario
Yamaha.
AVVERTENZA
HWA14212
Se, premendo la leva freno, si ha una
sensazione di morbidezza e cedevolez-
za, questo può indicare la presenza di
aria nell’impianto idraulico. In caso di
presenza di aria nell’impianto idraulico,
farlo spurgare da un concessionario
Yamaha prima di utilizzare il veicolo.
L’aria nell’impianto idraulico riduce la
potenza della frenata, con possibile per-
dita del controllo del mezzo e di inciden-
ti.
HAU36504
Interruttori luce stopLa luce stop, che viene attivata dal pedale
freno e dalla leva freno, dovrebbe accen-
dersi non appena la frenata si verifica. Se
necessario, fare regolare gli interruttori luce
stop da un concessionario Yamaha.
1. Assenza di gioco leva freno
1
BX4-9-H0.book 24 ページ ２０１６年１２月９日　金曜日　午後１時５２分
