YAMAHA YZF-R1M 2017 Manuale duso (in Italian)

Funzioni speciali
3-4
1
234
5
6
7
8
9
10
11
12
HAU66910

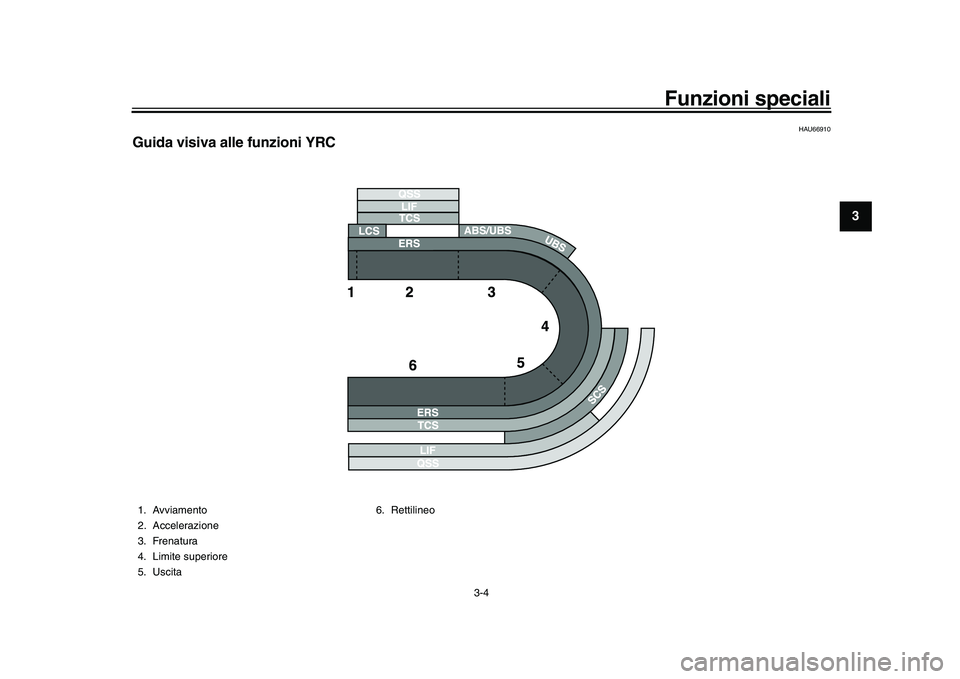

Guida visiva alle funzioni YRC1. Avviamento
2. Accelerazione
3. Frenatura
4. Limite superiore
5. Uscita 6. Rettilineo
BX4-9-H0.book 4 ページ ２０１６年１２月９日　金曜日　午後１時５２分

4-1
1
2
34
5
6
7
8
9
10
11
12

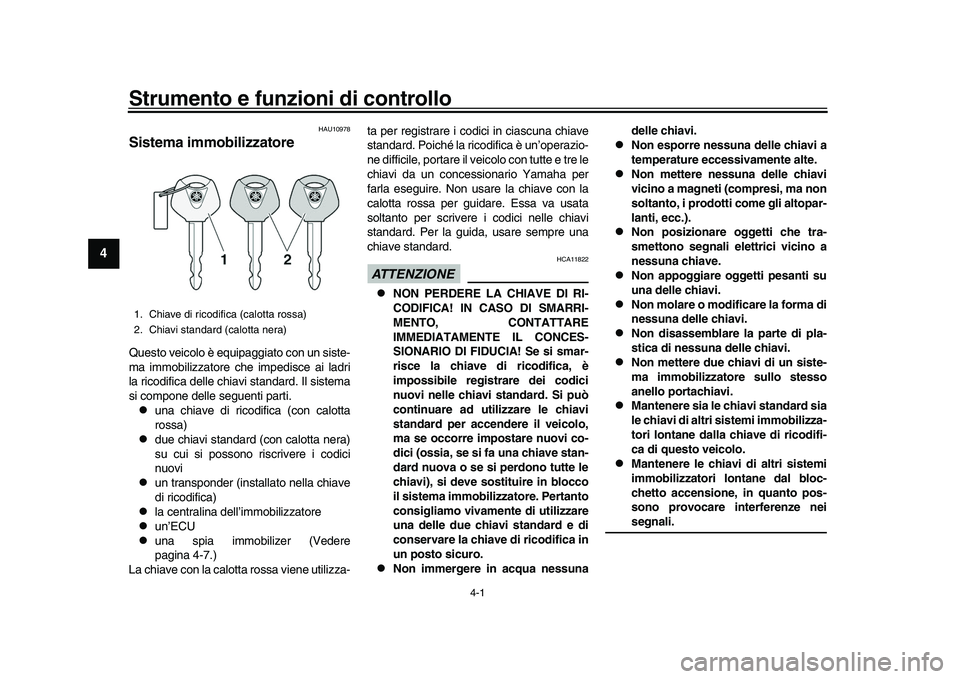

Strumento e funzioni di controllo
HAU10978
Sistema immobilizzatoreQuesto veicolo è equipaggiato con un siste-
ma immobilizzatore che impedisce ai ladri
la ricodifica delle chiavi standard. Il sistema
si compone delle seguenti parti.
una chiave di ricodifica (con calotta
rossa)

due chiavi standard (con calotta nera)
su cui si possono riscrivere i codici
nuovi

un transponder (installato nella chiave
di ricodifica)

la centralina dell’immobilizzatore

un’ECU

una spia immobilizer (Vedere
pagina 4-7.)
La chiave con la calotta rossa viene utilizza- ta per registrare i codici in ciascuna chiave
standard. Poiché la ricodifica è un’operazio-
ne difficile, portare il veicolo con tutte e tre le
chiavi da un concessionario Yamaha per
farla eseguire. Non usare la chiave con la
calotta rossa per guidare. Essa va usata
soltanto per scrivere i codici nelle chiavi
standard. Per la guida, usare sempre una
chiave standard.
ATTENZIONE
HCA11822

NON PERDERE LA CHIAVE DI RI-
CODIFICA! IN CASO DI SMARRI-
MENTO, CONTATTARE
IMMEDIATAMENTE IL CONCES-
SIONARIO DI FIDUCIA! Se si smar-
risce la chiave di ricodifica, è
impossibile registrare dei codici
nuovi nelle chiavi standard. Si può
continuare ad utilizzare le chiavi
standard per accendere il veicolo,
ma se occorre impostare nuovi co-
dici (ossia, se si fa una chiave stan-
dard nuova o se si perdono tutte le
chiavi), si deve sostituire in blocco
il sistema immobilizzatore. Pertanto
consigliamo vivamente di utilizzare
una delle due chiavi standard e di
conservare la chiave di ricodifica in
un posto sicuro.

Non immergere in acqua nessuna
delle chiavi.

Non esporre nessuna delle chiavi a
temperature eccessivamente alte.

Non mettere nessuna delle chiavi
vicino a magneti (compresi, ma non
soltanto, i prodotti come gli altopar-
lanti, ecc.).

Non posizionare oggetti che tra-
smettono segnali elettrici vicino a
nessuna chiave.

Non appoggiare oggetti pesanti su
una delle chiavi.

Non molare o modificare la forma di
nessuna delle chiavi.

Non disassemblare la parte di pla-
stica di nessuna delle chiavi.

Non mettere due chiavi di un siste-
ma immobilizzatore sullo stesso
anello portachiavi.

Mantenere sia le chiavi standard sia
le chiavi di altri sistemi immobilizza-
tori lontane dalla chiave di ricodifi-
ca di questo veicolo.

Mantenere le chiavi di altri sistemi
immobilizzatori lontane dal bloc-
chetto accensione, in quanto pos-
sono provocare interferenze neisegnali.
1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)
BX4-9-H0.book 1 ページ ２０１６年１２月９日　金曜日　午後１時５２分

Strumento e funzioni di controllo
4-2
1
2
345
6
7
8
9
10
11
12
HAU10474
Blocchetto accensione/
bloccasterzoIl blocchetto accensione/bloccasterzo co-
manda i sistemi d’accensione e di illumina-
zione e viene utilizzato per bloccare lo
sterzo. Appresso sono descritte le varie po-
sizioni.NOTARicordarsi di utilizzare la chiave standard
(calotta nera) per l’uso normale del veicolo.
Per ridurre al minimo il rischio di perdere la
chiave di ricodifica (c alotta rossa), conser-
varla in un posto sicuro ed usarla soltantoper riscrivere i codici.
HAU10552
ON (aperto)
Tutti i circuiti elettrici vengono alimentati.
L’illuminazione pannello strumenti, la luce fanalino posteriore, la luce targa e le luci di
posizione si accendono ed è possibile av-
viare il motore. La chiave di accensione non
può essere sfilata.
NOTAI fari si accendono automaticamente all’av-
vio del motore e restano accesi fino a quan-
do la chiave non viene girata su “OFF”,anche se il motore si arresta.
HAU10662
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È pos-
sibile sfilare la chiave.
AVVERTENZA
HWA10062
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
dere il controllo del mezzo o di causareincidenti.
HAU1068B
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È pos
sibile sfilare la chia-
ve. Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra.
2. Con la chiave in posizione “OFF”, pre-
mere la chiave e girarla su “LOCK”.
3. Sfilare la chiave.NOTASe lo sterzo non si blocca, provare a rigirareleggermente il manubrio verso destra.
P
ON
OFF
LOCK
1. Premere.
2. Svoltare.12
BX4-9-H0.book 2 ページ ２０１６年１２月９日　金曜日　午後１時５２分

Strumento e funzioni di controllo
4-3
1
2
34
5
6
7
8
9
10
11
12

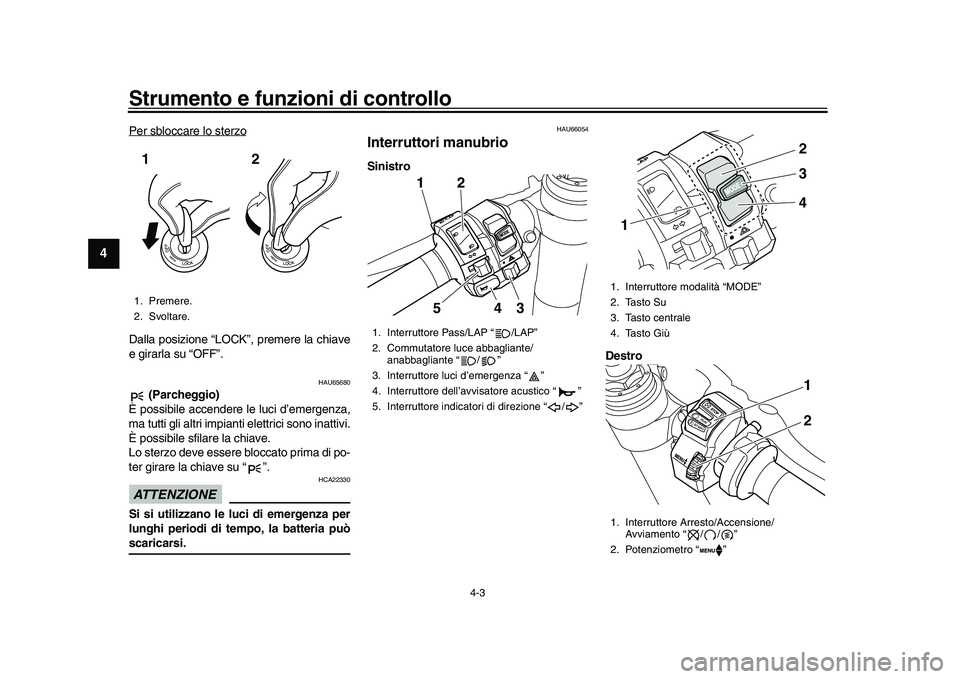

Per sbloccare lo sterzoDalla posizione “LOCK”, premere la chiave
e girarla su “OFF”.
HAU65680
(Parcheggio)
È possibile accendere le luci d’emergenza,
ma tutti gli altri impianti elettrici sono inattivi.
È possibile sfilare la chiave.
Lo sterzo deve essere bloccato prima di po-
ter girare la chiave su “ ”.ATTENZIONE
HCA22330
Si si utilizzano le luci di emergenza per
lunghi periodi di tempo, la batteria puòscaricarsi.
HAU66054
Interruttori manubrioSinistro
Destro
1. Premere.
2. Svoltare.12
1. Interruttore Pass/LAP “ /LAP”
2. Commutatore luce abbagliante/anabbagliante “ / ”
3. Interruttore luci d’emergenza “ ”
4. Interruttore dell’avvisatore acustico “ ”
5. Interruttore indicatori di direzione “ / ”
12
543
1. Interruttore modalità “MODE”
2. Tasto Su
3. Tasto centrale
4. Tasto Giù
1. Interruttore Arresto/Accensione/ Avviamento “ / / ”
2. Potenziometro “ ”1
2
4 31
2
BX4-9-H0.book 3 ページ ２０１６年１２月９日　金曜日　午後１時５２分

Strumento e funzioni di controllo
4-4
1
2
345
6
7
8
9
10
11
12

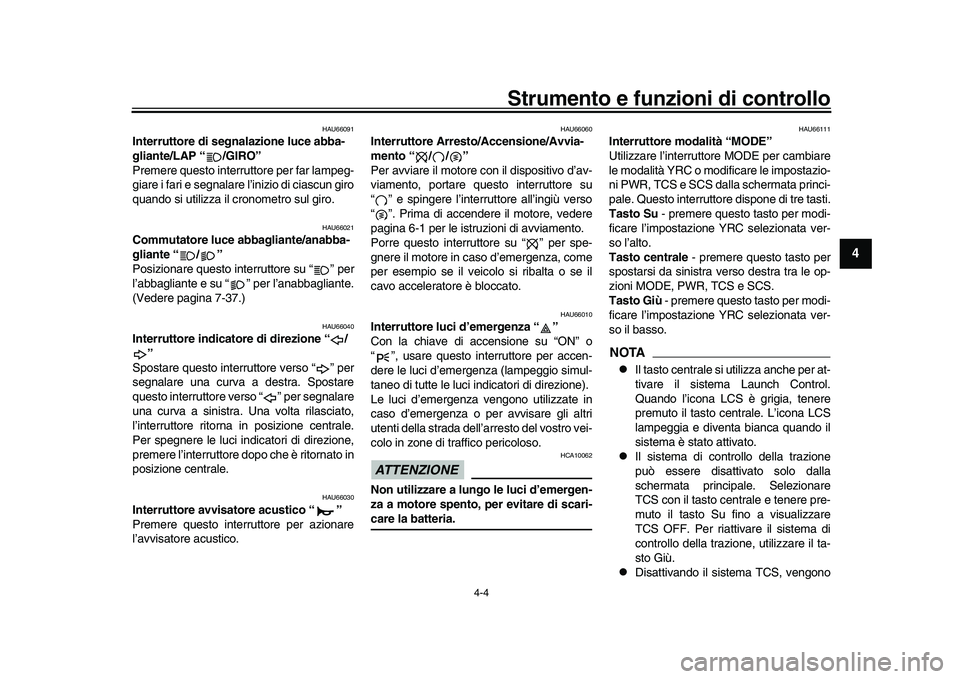

HAU66091
Interruttore di segnalazione luce abba-
gliante/LAP “ /GIRO”
Premere questo interruttore per far lampeg-
giare i fari e segnalare l’inizio di ciascun giro
quando si utilizza il cronometro sul giro.
HAU66021
Commutatore luce abbagliante/anabba-
gliante “ / ”
Posizionare questo interruttore su “ ” per
l’abbagliante e su “ ” per l’anabbagliante.
(Vedere pagina 7-37.)
HAU66040
Interruttore indicatore di direzione “ / ”
Spostare questo interruttore verso “ ” per
segnalare una curva a destra. Spostare
questo interruttore verso “ ” per segnalare
una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci indicatori di direzione,
premere l’interruttore dopo che è ritornato in
posizione centrale.
HAU66030
Interruttore avvisatore acustico “ ”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU66060
Interruttore Arrest o/Accensione/Avvia-
mento “ / / ”
Per avviare il motore con il dispositivo d’av-
viamento, portare questo interruttore su
“ ” e spingere l’interruttore all’ingiù verso
“ ”. Prima di accendere il motore, vedere
pagina 6-1 per le istruzioni di avviamento.
Porre questo interruttore su “ ” per spe-
gnere il motore in caso d’emergenza, come
per esempio se il veicolo si ribalta o se il
cavo acceleratore è bloccato.
HAU66010
Interruttore luci d’emergenza “ ”
Con la chiave di accensione su “ON” o
“ ”, usare questo interruttore per accen-
dere le luci d’emergenza (lampeggio simul-
taneo di tutte le luci indicatori di direzione).
Le luci d’emergenza vengono utilizzate in
caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro vei-
colo in zone di traffico pericoloso.ATTENZIONE
HCA10062
Non utilizzare a lungo le luci d’emergen-
za a motore spento, per evitare di scari-care la batteria.
HAU66111
Interruttore modalità “MODE”
Utilizzare l’interruttore MODE per cambiare
le modalità YRC o modificare le impostazio-
ni PWR, TCS e SCS dalla schermata princi-
pale. Questo interruttore dispone di tre tasti.
Tasto Su - premere questo tasto per modi-
ficare l’impostazione YRC selezionata ver-
so l’alto.
Tasto centrale - premere questo tasto per
spostarsi da sinistra verso destra tra le op-
zioni MODE, PWR, TCS e SCS.
Tasto Giù - premere questo tasto per modi-
ficare l’impostazione YRC selezionata ver-
so il basso.NOTA
Il tasto centrale si utilizza anche per at-
tivare il sistema Launch Control.
Quando l’icona LCS è grigia, tenere
premuto il tasto centrale. L’icona LCS
lampeggia e diventa bianca quando il
sistema è stato attivato.

Il sistema di controllo della trazione
può essere disattivato solo dalla
schermata principale. Selezionare
TCS con il tasto centrale e tenere pre-
muto il tasto Su fino a visualizzare
TCS OFF. Per riattivare il sistema di
controllo della trazione, utilizzare il ta-
sto Giù.

Disattivando il sistema TCS, vengono
BX4-9-H0.book 4 ページ ２０１６年１２月９日　金曜日　午後１時５２分

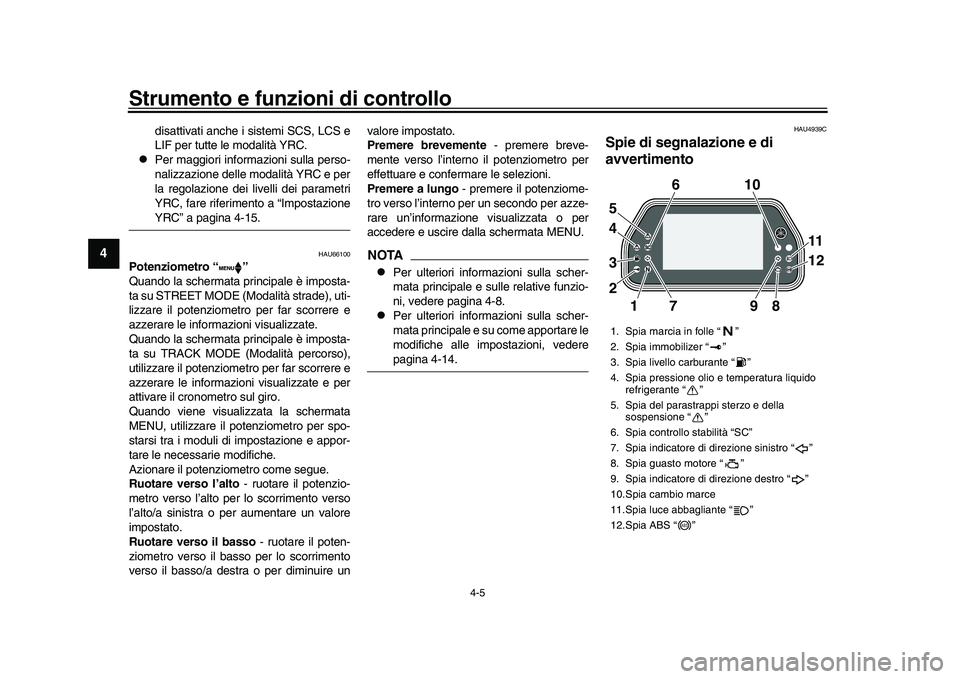

Strumento e funzioni di controllo
4-5
1
2
34
5
6
7
8
9
10
11
12
disattivati anche i sistemi SCS, LCS e
LIF per tutte le modalità YRC.

Per maggiori informazioni sulla perso-
nalizzazione delle modalità YRC e per
la regolazione dei livelli dei parametri
YRC, fare riferimento a “ImpostazioneYRC” a pagina 4-15.
HAU66100
Potenziometro “ ”
Quando la schermata principale è imposta-
ta su STREET MODE (Modalità strade), uti-
lizzare il potenziometro per far scorrere e
azzerare le informazioni visualizzate.
Quando la schermata principale è imposta-
ta su TRACK MODE (Modalità percorso),
utilizzare il potenziometro per far scorrere e
azzerare le informazioni visualizzate e per
attivare il cronometro sul giro.
Quando viene visualizzata la schermata
MENU, utilizzare il potenziometro per spo-
starsi tra i moduli di impostazione e appor-
tare le necessarie modifiche.
Azionare il potenziometro come segue.
Ruotare verso l’alto - ruotare il potenzio-
metro verso l’alto per lo scorrimento verso
l’alto/a sinistra o per aumentare un valore
impostato.
Ruotare verso il basso - ruotare il poten-
ziometro verso il basso per lo scorrimento
verso il basso/a destra o per diminuire un valore impostato.
Premere brevemente
- premere breve-
mente verso l’interno il potenziometro per
effettuare e confermare le selezioni.
Premere a lungo - premere il potenziome-
tro verso l’interno per un secondo per azze-
rare un’informazione visualizzata o per
accedere e uscire dalla schermata MENU.
NOTA
Per ulteriori informazioni sulla scher-
mata principale e sulle relative funzio-
ni, vedere pagina 4-8.

Per ulteriori informazioni sulla scher-
mata principale e su come apportare le
modifiche alle impostazioni, vederepagina 4-14.
HAU4939C
Spie di segnalazione e di
avvertimento1. Spia marcia in folle “ ”
2. Spia immobilizer “ ”
3. Spia livello carburante “ ”
4. Spia pressione olio e temperatura liquido refrigerante “ ”
5. Spia del parastrappi sterzo e della sospensione “ ”
6. Spia controllo stabilità “SC”
7. Spia indicatore di direzione sinistro “ ”
8. Spia guasto motore “ ”
9. Spia indicatore di direzione destro “ ”
10.Spia cambio marce
11.Spia luce abbagliante “ ”
12.Spia ABS “ ”
19 8
2 3 4 610
11
12
7
5
ABS
BX4-9-H0.book 5 ページ ２０１６年１２月９日　金曜日　午後１時５２分

Strumento e funzioni di controllo
4-6
1
2
345
6
7
8
9
10
11
12

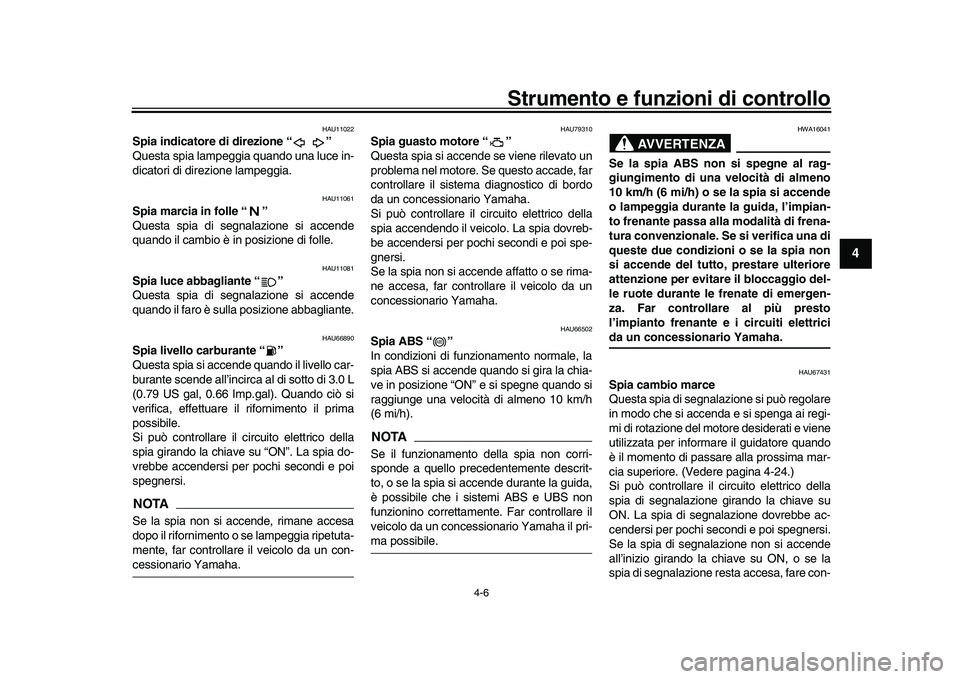

HAU11022
Spia indicatore di direzione “ ”
Questa spia lampeggia quando una luce in-
dicatori di direzione lampeggia.
HAU11061
Spia marcia in folle “ ”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11081
Spia luce abbagliante “ ”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
HAU66890
Spia livello carburante “ ”
Questa spia si accende quando il livello car-
burante scende all’incirca al di sotto di 3.0 L
(0.79 US gal, 0.66 Imp.gal). Quando ciò si
verifica, effettuare il rifornimento il prima
possibile.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.NOTASe la spia non si accende, rimane accesa
dopo il rifornimento o se lampeggia ripetuta-
mente, far controllare il veicolo da un con-cessionario Yamaha.
HAU79310
Spia guasto motore “ ”
Questa spia si accende se viene rilevato un
problema nel motore. Se questo accade, far
controllare il sistema diagnostico di bordo
da un concessionario Yamaha.
Si può controllare il circuito elettrico della
spia accendendo il veicolo. La spia dovreb-
be accendersi per pochi secondi e poi spe-
gnersi.
Se la spia non si accende affatto o se rima-
ne accesa, far controllare il veicolo da un
concessionario Yamaha.
HAU66502
Spia ABS “ ”
In condizioni di funzionamento normale, la
spia ABS si accende quando si gira la chia-
ve in posizione “ON” e si spegne quando si
raggiunge una velocità di almeno 10 km/h
(6 mi/h).NOTASe il funzionamento della spia non corri-
sponde a quello precedentemente descrit-
to, o se la spia si accende durante la guida,
è possibile che i sistemi ABS e UBS non
funzionino correttamente. Far controllare il
veicolo da un concessionario Yamaha il pri-ma possibile.
AVVERTENZA
HWA16041
Se la spia ABS non si spegne al rag-
giungimento di una velocità di almeno
10 km/h (6 mi/h) o se la spia si accende
o lampeggia durante la guida, l’impian-
to frenante passa alla modalità di frena-
tura convenzionale. Se si verifica una di
queste due condizioni o se la spia non
si accende del tutto , prestare ulteriore
attenzione per evitare il bloccaggio del-
le ruote durante le frenate di emergen-
za. Far controllare al più presto
l’impianto frenante e i circuiti elettricida un concessionario Yamaha.
HAU67431
Spia cambio marce
Questa spia di segnalazione si può regolare
in modo che si accenda e si spenga ai regi-
mi di rotazione del motore desiderati e viene
utilizzata per informare il guidatore quando
è il momento di passare alla prossima mar-
cia superiore. (Vedere pagina 4-24.)
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
ON. La spia di segnalazione dovrebbe ac-
cendersi per pochi secondi e poi spegnersi.
Se la spia di segnalazione non si accende
all’inizio girando la chiave su ON, o se la
spia di segnalazione resta accesa, fare con-
ABS
BX4-9-H0.book 6 ページ ２０１６年１２月９日　金曜日　午後１時５２分

Strumento e funzioni di controllo
4-7
1
2
34
5
6
7
8
9
10
11
12

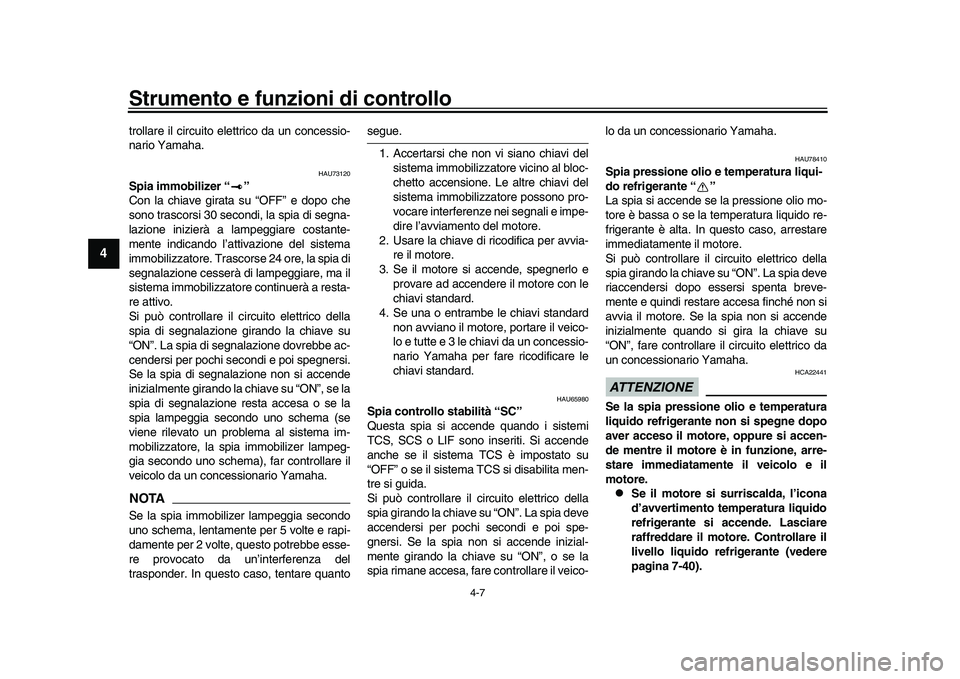

trollare il circuito el ettrico da un concessio-
nario Yamaha.
HAU73120
Spia immobilizer “ ”
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare costante-
mente indicando l’attivazione del sistema
immobilizzatore. Trascorse 24 ore, la spia di
segnalazione cesserà di lampeggiare, ma il
sistema immobilizzator e continuerà a resta-
re attivo.
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”. La spia di segnalazione dovrebbe ac-
cendersi per pochi secondi e poi spegnersi.
Se la spia di segnalazione non si accende
inizialmente girando la chiave su “ON”, se la
spia di segnalazione resta accesa o se la
spia lampeggia secondo uno schema (se
viene rilevato un problema al sistema im-
mobilizzatore, la spia immobilizer lampeg-
gia secondo uno schema), far controllare il
veicolo da un concessionario Yamaha.NOTASe la spia immobilizer lampeggia secondo
uno schema, lentamente per 5 volte e rapi-
damente per 2 volte, questo potrebbe esse-
re provocato da un’interferenza del
trasponder. In questo caso, tentare quanto
segue.
1. Accertarsi che non vi siano chiavi del sistema immobilizzatore vicino al bloc-
chetto accensione. Le altre chiavi del
sistema immobilizzatore possono pro-
vocare interferenze nei segnali e impe-
dire l’avviamento del motore.
2. Usare la chiave di ricodifica per avvia-
re il motore.
3. Se il motore si accende, spegnerlo e
provare ad accendere il motore con le
chiavi standard.
4. Se una o entrambe le chiavi standard
non avviano il motore, portare il veico-
lo e tutte e 3 le chiavi da un concessio-
nario Yamaha per fare ricodificare le
chiavi standard.
HAU65980
Spia controllo stabilità “SC”
Questa spia si accende quando i sistemi
TCS, SCS o LIF sono inseriti. Si accende
anche se il sistema TCS è impostato su
“OFF” o se il sistema TCS si disabilita men-
tre si guida.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia deve
accendersi per pochi secondi e poi spe-
gnersi. Se la spia non si accende inizial-
mente girando la chiave su “ON”, o se la
spia rimane accesa, fare controllare il veico- lo da un concessionario Yamaha.
HAU78410
Spia pressione olio e temperatura liqui-
do refrigerante “ ”
La spia si accende se la pressione olio mo-
tore è bassa o se la temperatura liquido re-
frigerante è alta. In questo caso, arrestare
immediatamente il motore.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia deve
riaccendersi dopo es
sersi spenta breve-
mente e quindi restare accesa finché non si
avvia il motore. Se la spia non si accende
inizialmente quando si gira la chiave su
“ON”, fare controllare il circuito elettrico da
un concessionario Yamaha.ATTENZIONE
HCA22441
Se la spia pressione olio e temperatura
liquido refrigerante non si spegne dopo
aver acceso il motore, oppure si accen-
de mentre il motore è in funzione, arre-
stare immediatamente il veicolo e il
motore.
Se il motore si surriscalda, l’icona
d’avvertimento temperatura liquido
refrigerante si accende. Lasciare
raffreddare il motore. Controllare il
livello liquido refrigerante (vedere
pagina 7-40).
BX4-9-H0.book 7 ページ ２０１６年１２月９日　金曜日　午後１時５２分

Strumento e funzioni di controllo
4-8
1
2
345
6
7
8
9
10
11
12


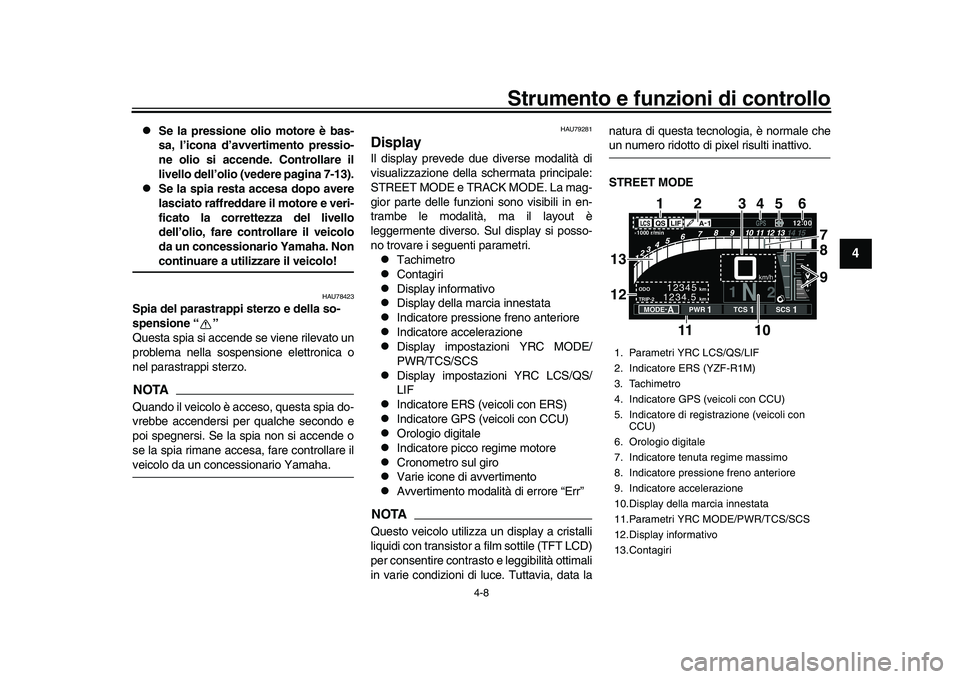

Se la pressione olio motore è bas-
sa, l’icona d’avvertimento pressio-
ne olio si accende. Controllare il
livello dell’olio (vedere pagina 7-13).

Se la spia resta accesa dopo avere
lasciato raffreddare il motore e veri-
ficato la correttezza del livello
dell’olio, fare controllare il veicolo
da un concessionario Yamaha. Noncontinuare a utilizzare il veicolo!
HAU78423
Spia del parastrappi sterzo e della so-
spensione “ ”
Questa spia si accende se viene rilevato un
problema nella sospensione elettronica o
nel parastrappi sterzo.NOTAQuando il veicolo è acceso, questa spia do-
vrebbe accendersi per qualche secondo e
poi spegnersi. Se la spia non si accende o
se la spia rimane accesa, fare controllare ilveicolo da un concessionario Yamaha.
HAU79281
DisplayIl display prevede due diverse modalità di
visualizzazione della schermata principale:
STREET MODE e TRACK MODE. La mag-
gior parte delle funzioni sono visibili in en-
trambe le modalità, ma il layout è
leggermente diverso. Sul display si posso-
no trovare i seguenti parametri.
Tachimetro

Contagiri

Display informativo

Display della marcia innestata

Indicatore pressione freno anteriore

Indicatore accelerazione

Display impostazioni YRC MODE/
PWR/TCS/SCS

Display impostazioni YRC LCS/QS/
LIF

Indicatore ERS (veicoli con ERS)

Indicatore GPS (veicoli con CCU)

Orologio digitale

Indicatore picco regime motore

Cronometro sul giro

Varie icone di avvertimento

Avvertimento modalità di errore “Err”
NOTAQuesto veicolo utilizza un display a cristalli
liquidi con transistor a film sottile (TFT LCD)
per consentire contrasto e leggibilità ottimali
in varie condizioni di luce. Tuttavia, data la natura di questa tecnologia, è normale che
un numero ridotto di pixel risulti inattivo.
STREET MODE1. Parametri YRC LCS/QS/LIF
2. Indicatore ERS (YZF-R1M)
3. Tachimetro
4. Indicatore GPS (veicoli con CCU)
5. Indicatore di registrazione (veicoli con
CCU)
6. Orologio digitale
7. Indicatore tenuta regime massimo
8. Indicatore pressione freno anteriore
9. Indicatore accelerazione
10.Display della marcia innestata
11.Parametri YRC MODE/PWR/TCS/SCS
12.Display informativo
13.Contagiri
ODO
12345
km
TRIP-2
1234.5
km
1
Ny 2 km/h
·1000 r/minMODE -
A
PWR
1
TCS
1
SCS
1
A
-
1
LCS
QS
LIF
GPS
12 :
00
7
11 1 089
4
1
2
36
5
1312
BX4-9-H0.book 8 ページ ２０１６年１２月９日　金曜日　午後１時５２分

Strumento e funzioni di controllo
4-9
1
2
34
5
6
7
8
9
10
11
12

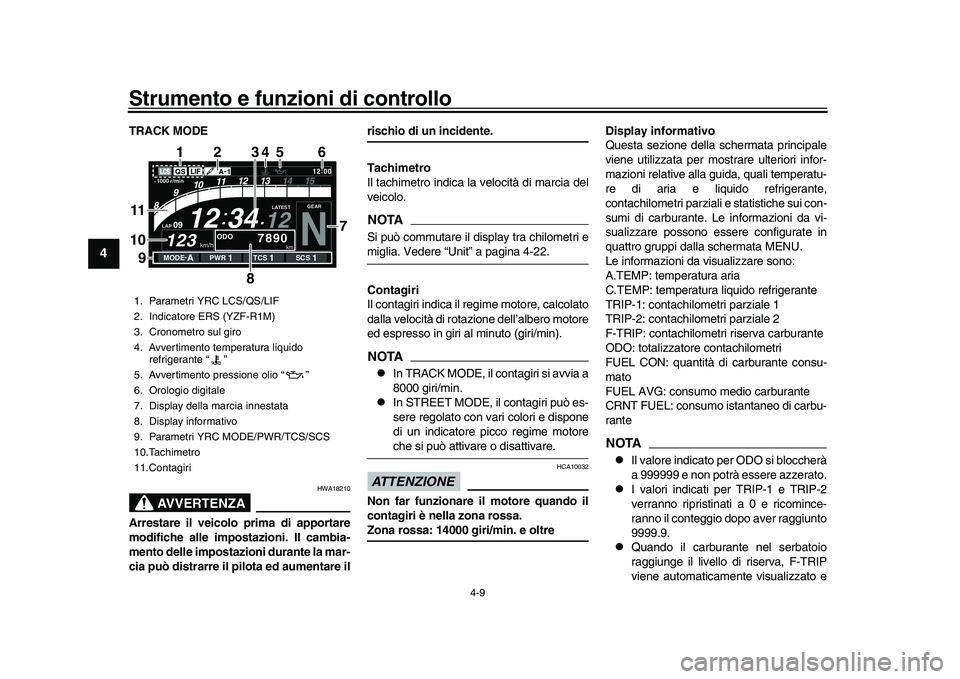

TRACK MODE
AVVERTENZA
HWA18210
Arrestare il veicolo prima di apportare
modifiche alle impostazioni. Il cambia-
mento delle impostazioni durante la mar-
cia può distrarre il p ilota ed aumentare il
rischio di un incidente.
Tachimetro
Il tachimetro indica la velocità di marcia del
veicolo.NOTASi può commutare il display tra chilometri emiglia. Vedere “Unit” a pagina 4-22.
Contagiri
Il contagiri indica il regime motore, calcolato
dalla velocità di rotazione dell’albero motore
ed espresso in giri al minuto (giri/min).NOTA
In TRACK MODE, il contagiri si avvia a
8000 giri/min.

In STREET MODE, il contagiri può es-
sere regolato con vari colori e dispone
di un indicatore picco regime motoreche si può attivare o disattivare.
ATTENZIONE
HCA10032
Non far funzionare il motore quando il
contagiri è nella zona rossa.Zona rossa: 14000 giri/min. e oltre Display informativo
Questa sezione della schermata principale
viene utilizzata per mostrare ulteriori infor-
mazioni relative alla guida, quali temperatu-
re di aria e liquido refrigerante,
contachilometri parziali
e statistiche sui con-
sumi di carburante. Le informazioni da vi-
sualizzare possono essere configurate in
quattro gruppi dalla schermata MENU.
Le informazioni da visualizzare sono:
A.TEMP: temperatura aria
C.TEMP: temperatura liquido refrigerante
TRIP-1: contachilometri parziale 1
TRIP-2: contachilometri parziale 2
F-TRIP: contachilometri riserva carburante
ODO: totalizzatore contachilometri
FUEL CON: quantità di carburante consu-
mato
FUEL AVG: consumo medio carburante
CRNT FUEL: consumo istantaneo di carbu-
rante
NOTA
Il valore indicato per ODO si bloccherà
a 999999 e non potrà essere azzerato.

I valori indicati per TRIP-1 e TRIP-2
verranno ripristinati a 0 e ricomince-
ranno il conteggio dopo aver raggiunto
9999.9.

Quando il carburante nel serbatoio
raggiunge il livello di riserva, F-TRIP
viene automaticamente visualizzato e
1. Parametri YRC LCS/QS/LIF
2. Indicatore ERS (YZF-R1M)
3. Cronometro sul giro
4. Avvertimento temperatura liquido refrigerante “ ”
5. Avvertimento pressione olio “ ”
6. Orologio digitale
7. Display della marcia innestata
8. Display informativo
9. Parametri YRC MODE/PWR/TCS/SCS
10.Tachimetro
11.Contagiri
MODE -
A
PWR
1
TCS
1
SCS
1
km/h
123
ODO
km
7890
GEARN
LAP 09
LATEST12
12 34
·1000 r/min
A
-
1
LC LCS
QS
LIF
12 :
00
11109
8
5
4
1
2
36
7
BX4-9-H0.book 9 ページ ２０１６年１２月９日　金曜日　午後１時５２分
