Periodiskt underhåll och justering

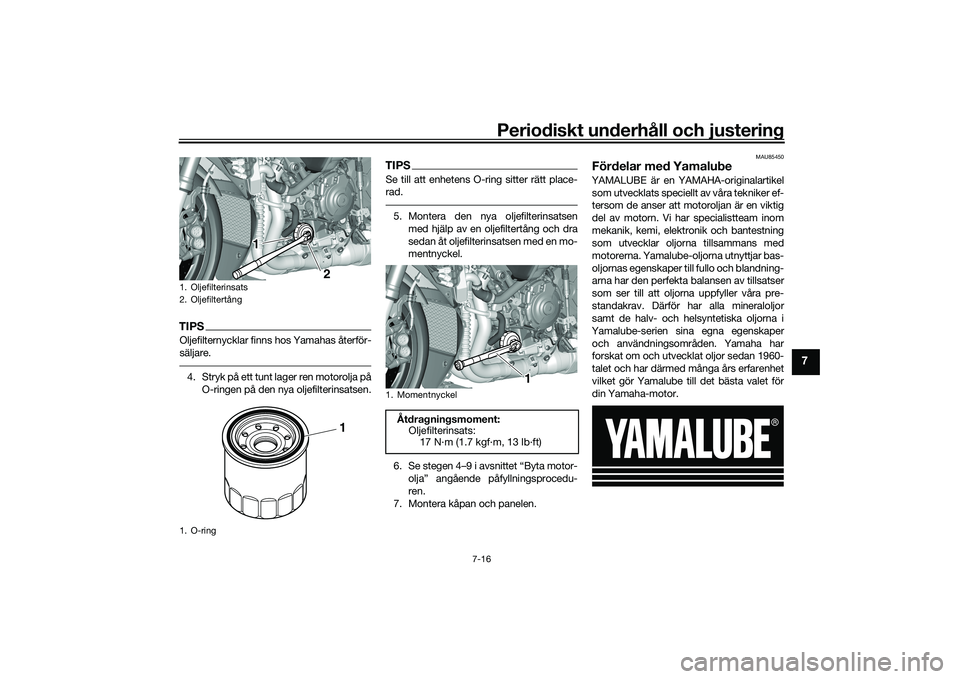

7-16
7
TIPSOljefilternycklar finns hos Yamahas återför-
säljare.4. Stryk på ett tunt lager ren motorolja påO-ringen på den nya oljefilterinsatsen.
TIPSSe till att enhetens O-ring sitter rätt place-
rad.5. Montera den nya oljefilterinsatsenmed hjälp av en oljefiltertång och dra
sedan åt oljefilterinsatsen med en mo-
mentnyckel.
6. Se stegen 4–9 i avsnittet “Byta motor- olja” angående påfyllningsprocedu-
ren.
7. Montera kåpan och panelen.
MAU85450
Fördelar med YamalubeYAMALUBE är en YAMAHA-originalartikel
som utvecklats speciellt av våra tekniker ef-
tersom de anser att motoroljan är en viktig
del av motorn. Vi har specialistteam inom
mekanik, kemi, elektronik och bantestning
som utvecklar oljorna tillsammans med
motorerna. Yamalube-oljorna utnyttjar bas-
oljornas egenskaper till fullo och blandning-
arna har den perfekta balansen av tillsatser
som ser till att oljorna uppfyller våra pre-
standakrav. Därför har alla mineraloljor
samt de halv- och helsyntetiska oljorna i
Yamalube-serien sina egna egenskaper
och användningsområden. Yamaha har
forskat om och utvecklat oljor sedan 1960-
talet och har därmed många års erfarenhet
vilket gör Yamalube till det bästa valet för
din Yamaha-motor.
1. Oljefilterinsats
2. Oljefiltertång
1. O-ring
1
2
1
1. Momentnyckel
Åtdragningsmoment:Oljefilterinsats:17 N·m (1.7 kgf·m, 13 lb·ft)
1
UB3LM0M0.book Page 16 Wednesday, August 7, 2019 3:40 PM

Periodiskt underhåll och justering
7-17
7
MAUS1203
KylvätskaKylvätskans nivå ska kontrolleras regelbun-
det. Dessutom måste kylvätskan bytas vid
de intervall som anges i tabellen för regel-
bunden skötsel.TIPSOm Yamaha originalkylvätska inte finns till-
gängligt ska du använda ett frostskydds-
medel med etylenglykol som innehåller
korrosionshämmande medel för alumini-
ummotorer och blanda det med destillerat
vatten i proportionerna 1:1.
MAU66512
För att kontrollera kylvätskenivån
Utför kontrollen när motorn är kall eftersom
kylvätskenivån varierar beroende på mo-
torns temperatur. 1. Parkera fordonet på en plan yta.
2. Titta på kylvätskenivån i behållaren när fordonet är i upprätt läge. 3. Ta bort kåpan B för att komma åt kyl-
vätskebehållaren om kylvätskan är på
eller under min-markeringen. (Se si-
dan 7-9.)
4. Ta bort kylvätskelocket. VARNING!
Ta bara bort kylvätskelocket. Ta
aldrig bort kylvätskelocket när mo-
torn är varm.
[MWA15162]
5. Fyll på kylvätska till den maximala ni-våmarkeringen. VIKTIGT: Om du inte
har tillgång till kylvätska kan du an-
vända destillerat vatten eller mjukt
vattenledningsvatten. Använd inte
hårt vatten eller saltvatten eftersom
det kan skada motorn. Om du har
använt vatten i stället för kylvätska
bör du byta ut det mot kylvätska vid
första bästa tillfälle. I annat fall
kommer kylsystemet inte att vara
skyddat mot isbildning och korrosi-
on. Om du har tillsatt vatten till kyl-
vätskan, be en Yamaha-
återförsäljare att kontrollera kyl-
vätskan så snart som möjligt. I an-
nat fall kommer motorns kyleffekt
att reduceras.
[MCA10473]
6. Sätt på kylvätskelocket.
7. Montera kåpan.
Rekommenderad kylvätska:
YA M A L U B E k y l v ä t s k a
Kylvätskemängd: Kylvätskebehållare (max nivåmarke-
ring):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Kylare (inklusive alla slangar): 2.25 L (2.38 US qt, 1.98 Imp.qt)
1. Max-markering
2. Min-markering
FULL
LOW
1
2
1. Kylvätskebehållarens lock
1
UB3LM0M0.book Page 17 Wednesday, August 7, 2019 3:40 PM

Periodiskt underhåll och justering
7-18
7
MAU33032
Byte av kylvätska
Kylvätskan måste bytas vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning. Låt en Yamaha-återförsälja-
re byta kylvätskan. VARNING! Ta aldrig
bort kylvätskelocket när motorn är varm.[MWA10382] MAU36765
LuftfilterLuftfiltret måste bytas vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning. Låt en Yamaha-återförsälja-
re byta luftfilter.
MAU44735
Kontroll av tomgångsvarvtaletKontrollera tomgångsvarvtalet och låt vid
behov en Yamaha-återförsäljare korrigera
det.
To m g å n g s v a r v t a l :1200–1400 v/min
UB3LM0M0.book Page 18 Wednesday, August 7, 2019 3:40 PM

Periodiskt underhåll och justering
7-19
7
MAU21403
VentilspelVentilerna är viktiga motorkomponenter
och ventilspelen ändras när de används,
därför måste de kontrolleras och justeras
vid de intervall som anges i det regelbund-
na underhållsschemat. Ventiler som inte
justeras kan leda till att luft-/bränslebland-
ningen blir fel, motorbuller och slutligen
motorskador. Låt en Yamaha-återförsäljare
kontrollera och justera ventilspelen med re-
gelbundna mellanrum för att förhindra det-
ta.TIPSServicen måste utföra s när motorn är kall.
MAU64412
DäckDäcken är det enda på fordonet som har
kontakt med vägen. Säkerhet under alla
körförhållanden hänger på en relativt liten
kontaktyta. Därför är det absolut nödvän-
digt att hålla däcken i gott skick vid alla till-
fällen och byta ut dem vid lämplig tidpunkt
med de specificerade däcken.
Däckens lufttryck
Däckens lufttryck bör kontrolleras och
eventuellt justeras före varje körning.
VARNING
MWA10504
Om fordonet körs med fel däcktryck kan
föraren förlora kontrollen över det vilket
kan leda till allvarliga personskador eller
dödsfall.
 Däckens lufttryck bör kontrolleras
när däcken är kalla (dvs när tempe-
raturen på däcken är densamma
som den omgivande luftens).
 Däckens lufttryck bör anpassas
med avseende på hastighet och
den totala vikten på förare, passa-
gerare, bagage och de tillbehör
som är godkända för denna modell.
VARNING
MWA10512
Lasta inte för mycket på fordonet. En
olycka kan inträffa om du kör ett över-
lastat fordon.Lufttryck i kalla däck:
1 person:
Fram:250 kPa (2.50 kgf/cm², 36 psi)
Bak:
290 kPa (2.90 kgf/cm², 42 psi)
2 personer: Fram:
250 kPa (2.50 kgf/cm², 36 psi)
Bak: 290 kPa (2.90 kgf/cm², 42 psi)
Maxlast: Fordon:185 kg (408 lb)
Fordonets maxlast är den kombine-
rade vikten av föraren, passagerare,
last och eventuella tillbehör.
UB3LM0M0.book Page 19 Wednesday, August 7, 2019 3:40 PM

Periodiskt underhåll och justering

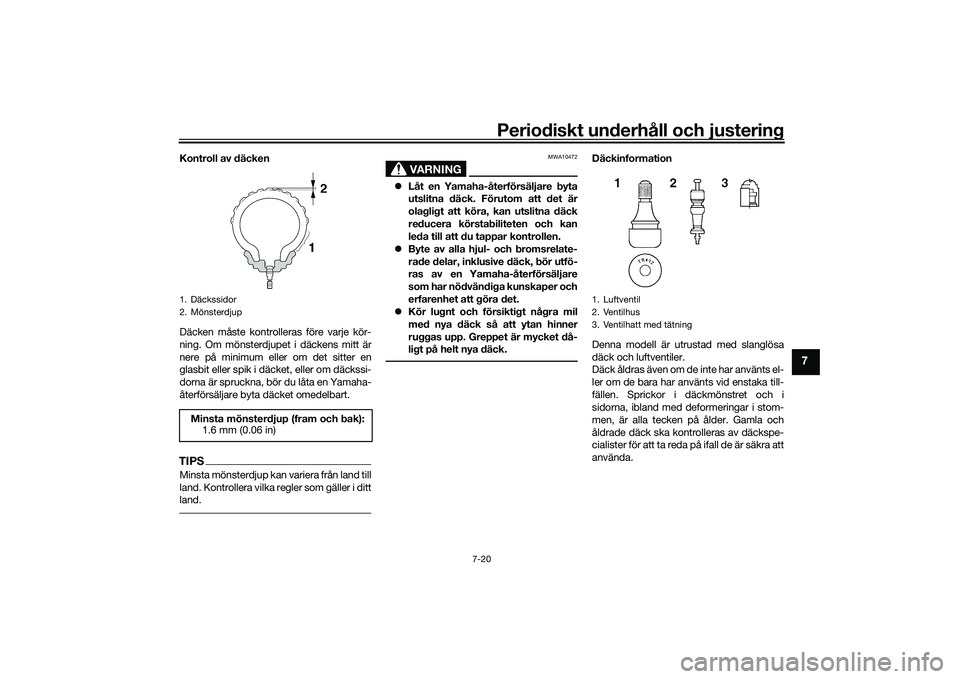

7-20
7
Kontroll av däcken
Däcken måste kontrolleras före varje kör-
ning. Om mönsterdjupet i däckens mitt är
nere på minimum eller om det sitter en
glasbit eller spik i däcket, eller om däckssi-
dorna är spruckna, bör du låta en Yamaha-
återförsäljare byta däcket omedelbart.TIPSMinsta mönsterdjup kan variera från land till
land. Kontrollera vilka regler som gäller i ditt
land.
VARNING
MWA10472
Låt en Yamaha-återförsäljare byta
utslitna däck. Förutom att det är
olagligt att köra, kan utslitna däck
reducera körstabiliteten och kan
leda till att du tappar kontrollen.
 Byte av alla hjul- och bromsrelate-
rade delar, inklusive däck, bör utfö-
ras av en Yamaha-återförsäljare
som har nödvändiga kunskaper och
erfarenhet att göra det.
 Kör lugnt och försiktigt några mil
med nya däck så att ytan hinner
ruggas upp. Greppet är mycket då-
ligt på helt nya däck.
Däckinformation
Denna modell är utrustad med slanglösa
däck och luftventiler.
Däck åldras även om de inte har använts el-
ler om de bara har använts vid enstaka till-
fällen. Sprickor i däckmönstret och i
sidorna, ibland med deformeringar i stom-
men, är alla tecken på ålder. Gamla och
åldrade däck ska kontrolleras av däckspe-
cialister för att ta reda på ifall de är säkra att
använda.
1. Däckssidor
2. MönsterdjupMinsta mönsterdjup (fram och bak):
1.6 mm (0.06 in)
1. Luftventil
2. Ventilhus
3. Ventilhatt med tätning
UB3LM0M0.book Page 20 Wednesday, August 7, 2019 3:40 PM

Periodiskt underhåll och justering

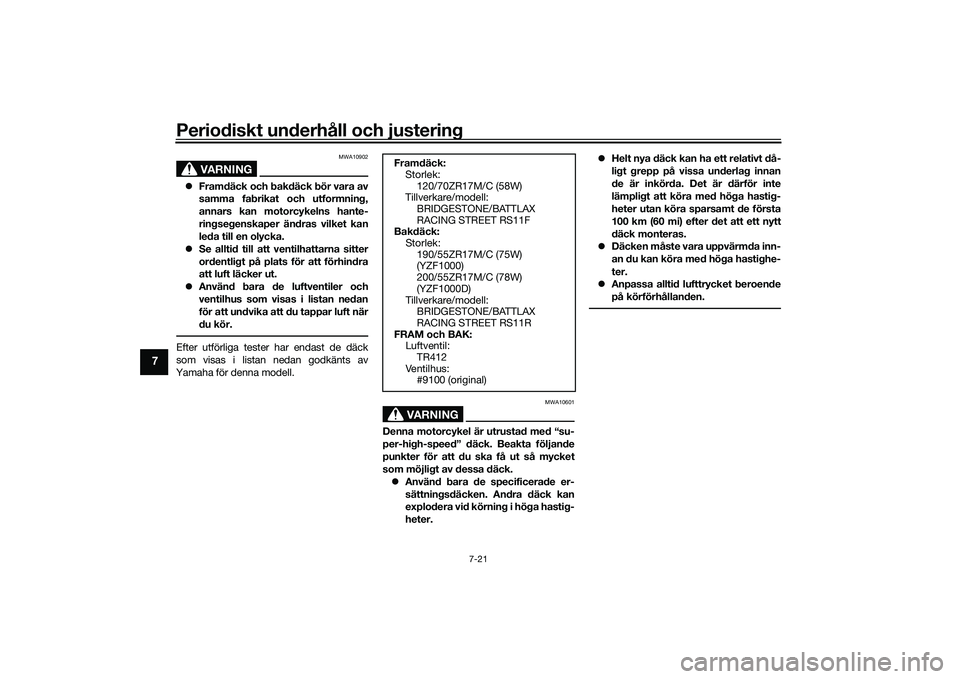

7-21
7
VARNING
MWA10902
Framdäck och bakdäck bör vara av
samma fabrikat och utformning,
annars kan motorcykelns hante-
ringsegenskaper ändras vilket kan
leda till en olycka.
 Se alltid till att ventilhattarna sitter
ordentligt på plats för att förhindra
att luft läcker ut.
 Använd bara de luftventiler och
ventilhus som visas i listan nedan
för att undvika att du tappar luft när
du kör.Efter utförliga tester har endast de däck
som visas i listan nedan godkänts av
Yamaha för denna modell.
VARNING
MWA10601
Denna motorcykel är utrustad med “su-
per-high-speed” däck. Beakta följande
punkter för att du ska få ut så mycket
som möjligt av dessa däck.  Använd bara de specificerade er-
sättningsdäcken. Andra däck kan
explodera vid körning i höga hastig-
heter. 
Helt nya däck kan ha ett relativt då-
ligt grepp på vissa underlag innan
de är inkörda. Det är därför inte
lämpligt att köra med höga hastig-
heter utan köra sparsamt de första
100 km (60 mi) efter det att ett nytt
däck monteras.
 Däcken måste vara uppvärmda inn-
an du kan köra med höga hastighe-
ter.
 Anpassa alltid lufttrycket beroende
på körförhållanden.Framdäck:
Storlek:
120/70ZR17M/C (58W)
Tillverkare/modell: BRIDGESTONE/BATTLAX
RACING STREET RS11F
Bakdäck: Storlek:
190/55ZR17M/C (75W)
(YZF1000)
200/55ZR17M/C (78W)
(YZF1000D)
Tillverkare/modell: BRIDGESTONE/BATTLAX
RACING STREET RS11R
FRAM och BAK: Luftventil:
TR412
Ve n t i l h u s : #9100 (original)
UB3LM0M0.book Page 21 Wednesday, August 7, 2019 3:40 PM

Periodiskt underhåll och justering

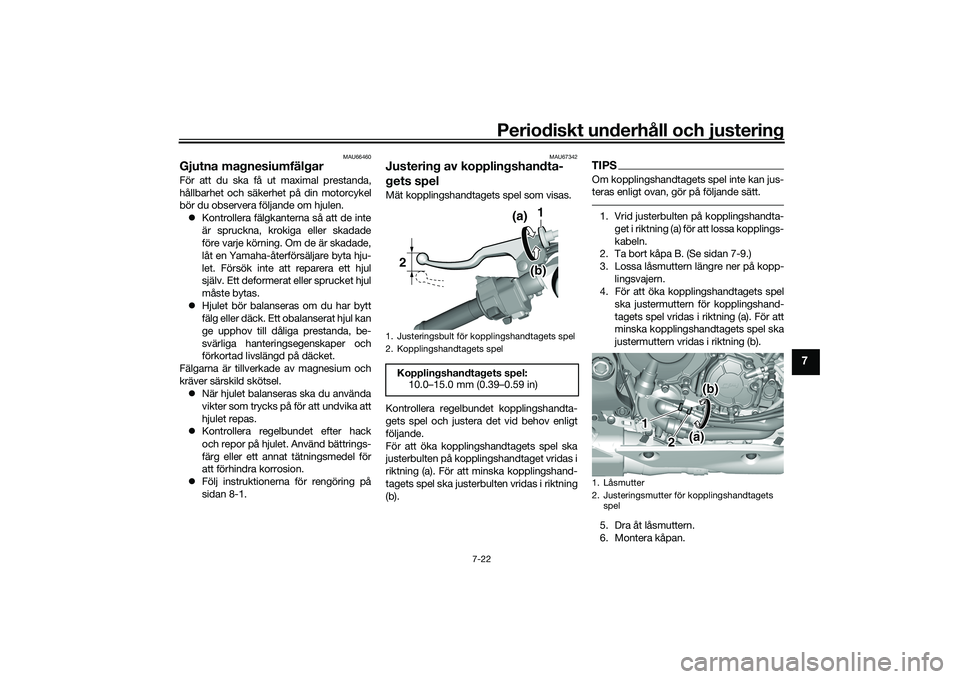

7-22
7
MAU66460
Gjutna magnesiumfälgarFör att du ska få ut maximal prestanda,
hållbarhet och säkerhet på din motorcykel
bör du observera följande om hjulen. Kontrollera fälgkanterna så att de inte
är spruckna, krokiga eller skadade
före varje körning. Om de är skadade,
låt en Yamaha-återförsäljare byta hju-
let. Försök inte att reparera ett hjul
själv. Ett deformerat eller sprucket hjul
måste bytas.
 Hjulet bör balanseras om du har bytt
fälg eller däck. Ett obalanserat hjul kan
ge upphov till dåliga prestanda, be-
svärliga hanteringsegenskaper och
förkortad livslängd på däcket.
Fälgarna är tillverkade av magnesium och
kräver särskild skötsel.  När hjulet balanseras ska du använda
vikter som trycks på för att undvika att
hjulet repas.
 Kontrollera regelbundet efter hack
och repor på hjulet. Använd bättrings-
färg eller ett annat tätningsmedel för
att förhindra korrosion.
 Följ instruktionerna för rengöring på
sidan 8-1.
MAU67342
Justering av kopplingshandta-
gets spelMät kopplingshandtagets spel som visas.
Kontrollera regelbundet kopplingshandta-
gets spel och justera det vid behov enligt
följande.
För att öka kopplingshandtagets spel ska
justerbulten på kopplingshandtaget vridas i
riktning (a). För att minska kopplingshand-
tagets spel ska justerbulten vridas i riktning
(b).
TIPSOm kopplingshandtagets spel inte kan jus-
teras enligt ovan, gör på följande sätt.1. Vrid justerbulten på kopplingshandta-
get i riktning (a) för att lossa kopplings-
kabeln.
2. Ta bort kåpa B. (Se sidan 7-9.)
3. Lossa låsmuttern längre ner på kopp-
lingsvajern.
4. För att öka kopplingshandtagets spel
ska justermuttern för kopplingshand-
tagets spel vridas i riktning (a). För att
minska kopplingshandtagets spel ska
justermuttern vridas i riktning (b).
5. Dra åt låsmuttern.
6. Montera kåpan.
1. Justeringsbult för kopplingshandtagets spel
2. Kopplingshandtagets spel
Kopplingshandtagets spel: 10.0–15.0 mm (0.39–0.59 in)2 1
(a)
(b)
1. Låsmutter
2. Justeringsmutter för kopplingshandtagets
spel
(b)
(a)
2
1
UB3LM0M0.book Page 22 Wednesday, August 7, 2019 3:40 PM

Periodiskt underhåll och justering
7-23
7
MAU37914
Kontroll av bromshandtagets
spelDet får inte finnas något fritt spel i broms-
reglaget. Låt en Yamaha-återförsäljare
kontrollera bromssystemet om spel finns.
VARNING
MWA14212
En mjuk och svampig känsla i broms-
handtaget tyder på att det finns luft i
bromssystemet. Om det finns luft i
bromssystemet ska du låta en Yamaha-
återförsäljare avlufta systemet innan du
använder fordonet. Luft i bromssyste-
met försämrar bromsverkan och kan
leda till att du tappar kontrollen.
MAU36505
BromsljuskontakterBromsljuset bör tändas strax innan brom-
sarna ansätts. Bromsljuset aktiveras med
kontakter som är anslutna till bromshand-
taget och bromspedalen. Eftersom broms-
ljuskontakterna är komponenter i det
låsningsfria bromssystemet bör de endast
underhållas av en Yamaha-återförsäljare.
MAU22393
Kontroll av bromsbelägg fram
och bakFörslitningen av bromsbeläggen fram och
bak måste kontrolleras vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.
MAU36891
Bromsbelägg, fram
Bromsbeläggen för frambromsen har indi-
keringar för bromsbeläggens förslitning
som gör att du kan kontrollera förslitningen
utan att ta isär bromsen. Titta på indikering-
en för att kontrollera bromsbeläggens för-
slitning med bromsen på. Om
bromsbeläggen är så slitna att en förslit-
ningsindikering nästan rör vid bromsskivan,
bör du låta en Yamaha-återförsäljare byta
alla bromsbelägg.
1. Inget spel i bromshandtaget
1
1. Indikering för bromsbeläggens förslitning
1
1
UB3LM0M0.book Page 23 Wednesday, August 7, 2019 3:40 PM

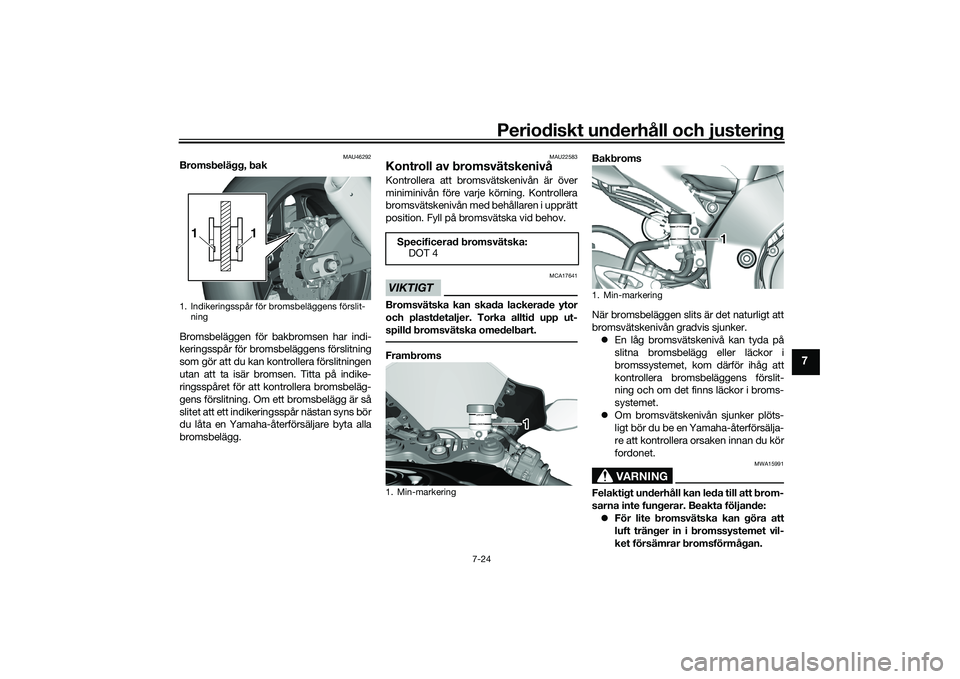

Periodiskt underhåll och justering
7-24
7
MAU46292
Bromsbelägg, bak
Bromsbeläggen för bakbromsen har indi-
keringsspår för bromsbeläggens förslitning
som gör att du kan kontrollera förslitningen
utan att ta isär bromsen. Titta på indike-
ringsspåret för att kontrollera bromsbeläg-
gens förslitning. Om ett bromsbelägg är så
slitet att ett indikeringsspår nästan syns bör
du låta en Yamaha-återförsäljare byta alla
bromsbelägg.
MAU22583
Kontroll av bromsvätskenivåKontrollera att bromsvätskenivån är över
miniminivån före varj e körning. Kontrollera
bromsvätskenivån med behållaren i upprätt
position. Fyll på bromsvätska vid behov.VIKTIGT
MCA17641
Bromsvätska kan skada lackerade ytor
och plastdetaljer. Torka alltid upp ut-
spilld bromsvätska omedelbart.Frambroms Bakbroms
När bromsbeläggen slits är det naturligt att
bromsvätskenivån gradvis sjunker.
 En låg bromsvätskenivå kan tyda på
slitna bromsbelägg eller läckor i
bromssystemet, kom därför ihåg att
kontrollera bromsbeläggens förslit-
ning och om det finns läckor i broms-
systemet.
 Om bromsvätskenivån sjunker plöts-
ligt bör du be en Yamaha-återförsälja-
re att kontrollera orsaken innan du kör
fordonet.
VARNING
MWA15991
Felaktigt underhåll kan leda till att brom-
sarna inte fungerar. Beakta följande:
 För lite bromsvätska kan göra att
luft tränger in i bromssystemet vil-
ket försämrar bromsförmågan.
1. Indikeringsspår för bromsbeläggens förslit-
ning
1
1
Specificerad bromsvätska:DOT 4
1. Min-markering
UPPER
LOWER
1
1. Min-markering
UPPER
LOWER
1
UB3LM0M0.book Page 24 Wednesday, August 7, 2019 3:40 PM

Periodiskt underhåll och justering
7-25
7
Rengör påfyllningslocket innan det
tas bort. Använd bara DOT 4-
bromsvätska från en förseglad be-
hållare.
 Använd bara den specificerade
bromsvätskan, annars kan gummi-
tätningarna försämras vilket leder
till läckage.
 Fyll på med samma bromsvätska
som redan finns i systemet. Om du
fyller på en annan bromsvätska än
DOT 4 kan det leda till en farlig ke-
misk reaktion.
 Var försiktig så att du inte får in vat-
ten när du fyller på bromsvätska.
Vatten sänker bromsvätskans kok-
punkt kraftigt och kan resultera i
ånglås.
MAU22734
Byte av bromsvätskaLåt en Yamaha-återförsäljare byta broms-
vätskan vartannat år. Dessutom bör tät-
ningarna i huvudcylindrarna och
bromsoken samt bromsslangarna bytas vid
de intervall som anges nedan eller tidigare
om bromssystemet är skadat eller läcker.
 Bromstätningar: vartannat år
 Bromsslangar: vart 4:e år
MAU22762
KedjespänningKedjespänningen bör kontrolleras och
eventuellt justeras före varje körning.
MAU2277G
För att kontrollera kedjespänningen
1. Ställ motorcykeln på sitt sidostöd.TIPSNär du kontrollerar och justerar kedjespän-
ningen bör motorcykeln vara obelastad.2. Lägg växeln i neutralläge.
3. Mät kedjespänningen som visas på bilden.1. KedjespänningKedjespänning:25.0–35.0 mm (0.98–1.38 in)
1
UB3LM0M0.book Page 25 Wednesday, August 7, 2019 3:40 PM
