YAMAHA YZF-R3 2018 Instructieboekje (in Dutch)

Specificaties
8-2
8
5e:0.920 (23/25)
6e: 0.800 (24/30)
Chassis:
Type frame:Diamantframe
Spoorhoek: 25.0 graden
Naspoor:
95 mm (3.7 in)
Voor ban d:
Type:
Tubeless
Maat: 110/70-17M/C (54H)
Fabrikant/model:
MICHELIN/PILOT STREET
Achter ban d:
Type:
Tubeless
Maat:
140/70-17M/C (66H)
Fabrikant/model: MICHELIN/PILOT STREET
Bela din g:
Maximale belasting:
160 kg (353 lb)
(Totaalgewicht van bestuurder, passagier,
bagage en accessoires)
Ban denspannin g (g emeten aan kou de
b an den):
1 persoon:
Voor:
200 kPa (2.00 kgf/cm2, 29 psi)
Achter: 250 kPa (2.50 kgf/cm2, 36 psi)
2 personen: Voor: 200 kPa (2.00 kgf/cm2, 29 psi)
Achter: 250 kPa (2.50 kgf/cm2, 36 psi)
Voorwiel:
Type wiel:Gietwiel
Velgmaat: 17M/C x MT2.75
Achterwiel:
Type wiel:Gietwiel Velgmaat:
17M/C x MT4.00
Voorrem:
Type:
Hydraulische enkele schijfrem
Aanbevolen remvloeistof: DOT 4
Achterrem:
Type:
Hydraulische enkele schijfrem
Aanbevolen remvloeistof: DOT 4
Voorwielophan gin g:
Type:
Telescoopvork
Veer:
Schroefveer
Schokdemper: Hydraulische schokdemper
Veerweg: 130 mm (5.1 in)
Achterwielophan gin g:
Type:
Achterbrug
Veer: Schroefveer
Schokdemper:
Hydraulische schokdemper
Veerweg: 125 mm (4.9 in)
Elektrische installatie:
Systeemspanning:
12 V
Ontstekingssysteem: Transistorontsteking
Laadsysteem: Wisselstroomdynamo met permanente
magneten
Accu:
Model:
GTZ8V
Voltage, capaciteit: 12 V, 7.0 Ah (10 HR)
Koplamp:
Type gloeilamp:
Halogeenlamp
Watta ge gloeilamp:
Koplamp:
H7, 55.0 W (Hi)
UBR5D0D0.book Page 2 Wednesday, July 5, 2017 11:23 AM

Specificaties
8-3
8
Koplamp:H7, 55.0 W (Lo)
Remlicht/achterlicht unit: LED
Voorste richtingaanwijzer:
10.0 W
Achterste richtingaanwijzer: 10.0 W
Parkeerlicht: 5.0 W
Instrumentenverlichting:
LED
Controlelampje vrijstand: LED
Controlelampje grootlicht: LED
Waarschuwingslampje oliedruk: LED
Controlelampje richtingaanwijzers:
LED
Waarschuwingslampje motorstoring: LED
ABS-waarschuwingslampje: LED
Zekerin g:
Hoofdzekering:
30.0 A
Koplampzekering: 15.0 A
Zekering signaleringssysteem:
7.5 A
Zekering ontstekingssysteem: 15.0 A
Zekering radiatorkoelvin: 7.5 A
Zekering ABS-regeleenheid:
7.5 A
Zekering ABS-motor: 30.0 A
Zekering van de ABS-solenoïdeklep: 15.0 A
Backup-zekering:
7.5 A
UBR5D0D0.book Page 3 Wednesday, July 5, 2017 11:23 AM

Gebruikersinformatie
9-1
9
DAU53562

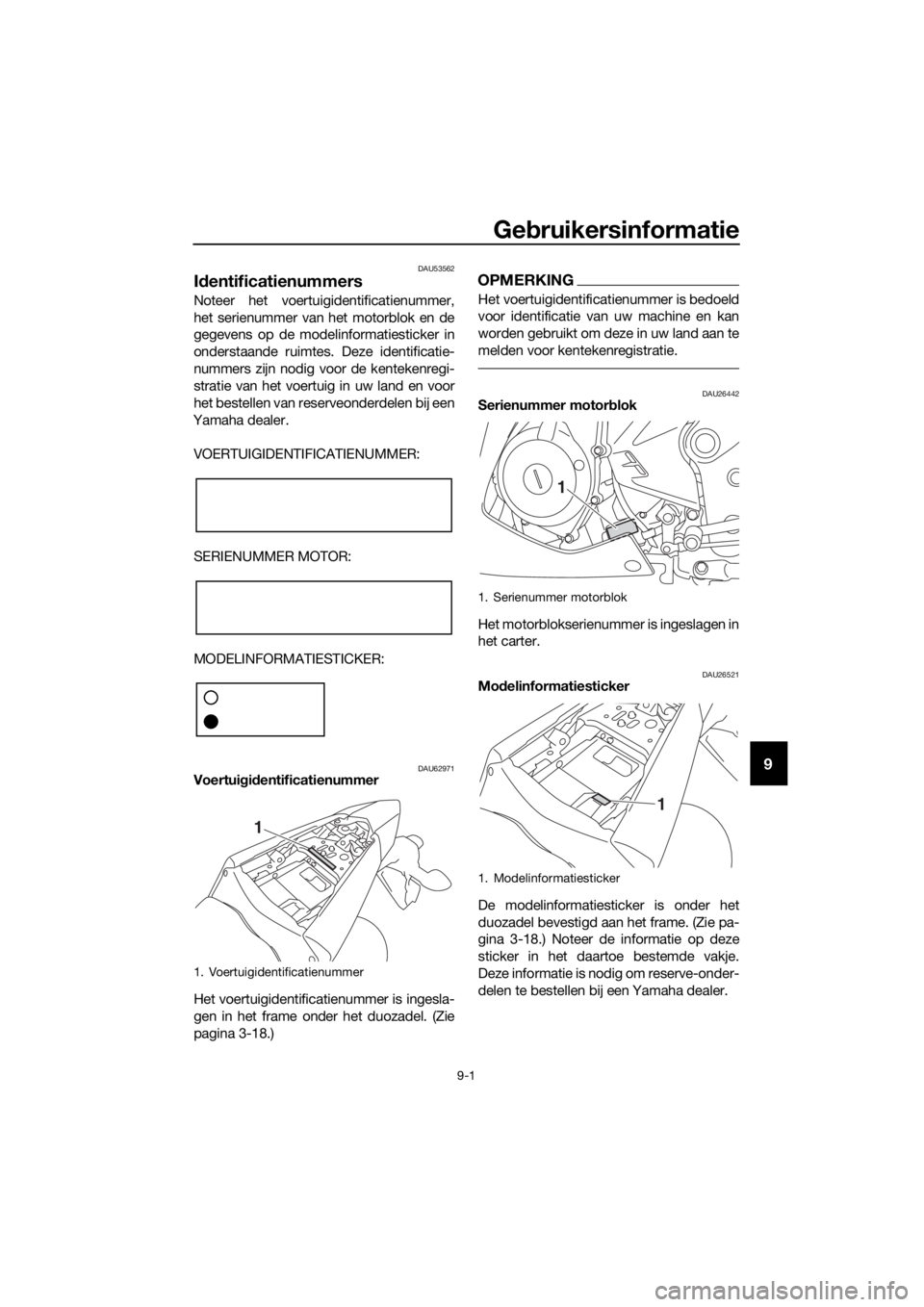

Id entificatienummers
Noteer het voertuigidentificatienummer,
het serienummer van het motorblok en de
gegevens op de modelinformatiesticker in
onderstaande ruimtes. Deze identificatie-
nummers zijn nodig voor de kentekenregi-
stratie van het voertuig in uw land en voor
het bestellen van reserveonderdelen bij een
Yamaha dealer.
VOERTUIGIDENTIFICATIENUMMER:
SERIENUMMER MOTOR:
MODELINFORMATIESTICKER:
DAU62971Voertui gid entificatienummer
Het voertuigidentificatienummer is ingesla-
gen in het frame onder het duozadel. (Zie
pagina 3-18.)
OPMERKING
Het voertuigidentificatienummer is bedoeld
voor identificatie van uw machine en kan
worden gebruikt om deze in uw land aan te
melden voor kentekenregistratie.
DAU26442Serienummer motor blok
Het motorblokserienummer is ingeslagen in
het carter.
DAU26521Mo delinformatiesticker
De modelinformatiesticker is onder het
duozadel bevestigd aan het frame. (Zie pa-
gina 3-18.) Noteer de informatie op deze
sticker in het daartoe bestemde vakje.
Deze informatie is nodig om reserve-onder-
delen te bestellen bij een Yamaha dealer.
1. Voertuigidentificatienummer
1
1. Serienummer motorblok
1. Modelinformatiesticker
1
1
UBR5D0D0.book Page 1 Wednesday, July 5, 2017 11:23 AM

Gebruikersinformatie
9-2
9
DAU69910
Dia gnosestekker
De diagnosestekker bevindt zich op de
aangegeven plaats.
DAU74702
Re gistratie van voertui ggege-
vens
De ECU van dit model slaat bepaalde voer-
tuiggegevens op voor ondersteuning bij de
storingsdiagnose en voor onderzoeks- en
ontwikkelingsdoeleinden. Deze gegevens
worden alleen geüpload wanneer een spe-
ciaal diagnosegereedschap van Yamaha
op de machine wordt aangesloten, bijvoor-
beeld bij de uitvoering van controles of on-
derhoudsprocedures.
Hoewel de sensors en geregistreerde ge-
gevens van model tot model verschillen,
zijn de belangrijkste gegevenspunten:
 Informatie over de voertuigstatus en
motorprestaties
 Informatie over brandstofinspuiting en
emissie
Yamaha deelt deze gegevens niet met an- dere partijen, behalve:  Met toestemming van de voertuigei-
genaar
 Als dat wettelijk verplicht is
 Voor gebruik door Yamaha bij juridi-
sche procedures
 Voor algemeen onderzoek door
Yamaha waarbij de gegevens niet
kunnen worden herleid tot een indivi-
duele machine of eigenaar
1. Diagnosestekker brandstofinspuiting
1
UBR5D0D0.book Page 2 Wednesday, July 5, 2017 11:23 AM

10-1
10
Index
A
Aandrijfketting, reinigen en smeren...... 6-25
ABS ...................................................... 3-14
ABS-waarschuwingslampje ................... 3-3
Accu ..................................................... 6-30
Achterbrugscharnierpunten, smeren.... 6-28
Achterlicht/remlichtunit ........................ 6-35
Achteruitkijkspiegels ............................ 3-21
B
Bagageriembevestiging........................ 3-23
Banden ................................................. 6-16
Bougies, controleren .............................. 6-8
Brandstof.............................................. 3-16
C
Claxonschakelaar ................................. 3-12
Contactslot/stuurslot .............................. 3-1
Controlelampje grootlicht ....................... 3-2
Controlelampje richting aanwijzers ......... 3-2
Controlelampje schakelmoment ............ 3-4
Controlelampjes en waarschuwingslampjes ........................ 3-2
D
Diagnosestekker..................................... 9-2
Dimlichtschakelaar ............................... 3-11
F
Filterbus.................................................. 6-9
G
Gasgreep en gaskabel, controleren en
smeren ............................................... 6-26
Gereedschapsset ................................... 6-2
Gloeilamp richtingaanwijzer,
vervangen .......................................... 6-36
Gloeilamp van kentekenverlichting, vervangen .......................................... 6-36
H
Helmbevestiging................................... 3-20
I
Identificatienummers .............................. 9-1
Inrijperiode ............................................. 5-4
K
Kabels, controleren en smeren ............ 6-25
Klepspeling........................................... 6-15
Koelvloeistof ......................................... 6-12
Koplampgloeilamp, vervangen............. 6-33
Koppelingshendel ................................ 3-12
L
Lichtsignaalschakelaar ......................... 3-11
Luchtfilterelement en aftapslang,
vervangen en reinigen ........................ 6-14
M
Matkleur, let op ....................................... 7-1
Modelinformatiesticker ........................... 9-1
Motorolie en oliefilterpatroon .................. 6-9
Multifunctionele meter ............................ 3-4
N
Noodstopschakelaar............................. 3-12
O
Onderhoud en smering, periodiek .......... 6-5
Onderhoud, uitstootcontrolesysteem ..... 6-3
Ondersteunen van de motorfiets .......... 6-37
Opbergcompartiment ........................... 3-21
Overloopslang brandstoftank ............... 3-17
P
Parkeerlichtgloeilamp ........................... 6-35
Parkeren.................................................. 5-4
Plaats van de onderdelen ....................... 2-1
Problemen oplossen ............................. 6-38
R
Registratie van gegevens, voertuig......... 9-2
Rem- en koppelingshendels, controleren en smeren........................ 6-27
Rem- en schakelpedalen, controleren
en smeren ........................................... 6-26
Remhendel............................................ 3-13
Remlichtschakelaars ............................. 6-20
Rempedaal............................................ 3-14
Remvloeistofniveau, controleren .......... 6-22
Remvloeistof, verversen ....................... 6-23
Richtingaanwijzerschakelaar ................ 3-12
S
Schakelen ............................................... 5-3
Schakelpedaal ...................................... 3-13
Schokdemperunit, afstellen .................. 3-22
Serienummer motorblok ......................... 9-1
Spanning aandrijfketting ....................... 6-23
Specificaties ........................................... 8-1
Stalling .................................................... 7-4
Starten van de motor .............................. 5-2
Startknop .............................................. 3-12
Startspersysteem.................................. 3-24
Storingzoekschema’s ........................... 6-39
Stuurschakelaars .................................. 3-11
Stuursysteem, controleren.................... 6-29
T
Tankdop ................................................ 3-15
U
Uitlaatkatalysator .................................. 3-18
V
Veiligheidsinformatie ............................... 1-1
UBR5D0D0.book Page 1 Wednesday, July 5, 2017 11:23 AM

Index
10-2
10
Verzorging ............................................... 7-1
Voertuigidentificatienummer ................... 9-1
Voor- en achterremblokken
controleren ......................................... 6-21
Voorvork, controleren ........................... 6-28
Vrije slag koppelingshendel, afstellen... 6-18
Vrije slag van gasgreep, controleren .... 6-15
Vrije slag van remhendel,
controleren ......................................... 6-20
Vrijstandcontrolelampje .......................... 3-2
W
Waarschuwingslampje motorstoring ...... 3-3
Waarschuwingslampje oliedruk .............. 3-2
Wielen ................................................... 6-18
Wiellagers controleren .......................... 6-29
Z
Zadels ................................................... 3-18
Zekeringen, vervangen ......................... 6-31
Zijstandaard .......................................... 3-23
Zijstandaard, controleren en smeren .... 6-27
UBR5D0D0.book Page 2 Wednesday, July 5, 2017 11:23 AM

UBR5D0D0.book Page 3 Wednesday, July 5, 2017 11:23 AM
