Periodiek on derhou d en afstellin g
6-16
6
DAU69760
Banden
Banden zijn het enige contact tussen de
machine en het wegdek. Veiligheid onder
alle rijomstandigheden hangt af van een re-
latief klein contactoppervlak met het weg-
dek. Het is daarom essentieel om de
banden te allen tijde in een goede conditie
te houden en deze op tijd te vervangen
door de voorgeschreven banden.
Ban denspannin g
De bandenspanning moet voor elke rit wor-
den gecontroleerd en indien nodig worden
bijgesteld.
WAARSCHUWING
DWA10504
Rij den met deze machine met een on-
juiste ban denspannin g kan lei den tot
verlies van de controle met mo gelijk ern-
sti g letsel of overlij den tot gevol g.
 De ban dspannin g moet wor den ge-
controleer d en af gestel d terwijl de
b an den kou d zijn (wanneer de tem-
peratuur van de ban den gelijk is aan
d e omg evingstemperatuur).
 De ban dspannin g moet wor den
aan gepast aan de rijsnelhei d en het
totale gewicht van rij der, passa gier,
b ag ag e en accessoires d at
voor dit
mo del is vast gestel d.
WAARSCHUWING
DWA10512
Belaa d uw machine nooit te zwaar. Rij-
d en met een te zwaar belaste machine
kan lei den tot een on geval.
Inspectie van ban den
Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op
het midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de
band scheurtjes vertoont, moet de band
onmiddellijk door een Yamaha dealer wor-
den vervangen. Ban
denspannin g (g emeten op kou-
d e ban den):
1 persoon: Voor:200 kPa (2.00 kgf/cm2, 29 psi)
Achter: 250 kPa (2.50 kgf/cm2, 36 psi)
2 personen:
Voor:200 kPa (2.00 kgf/cm2, 29 psi)
Achter:
250 kPa (2.50 kgf/cm2, 36 psi)
Maximale belastin g*:
160 kg (353 lb)
* Totaal gewicht van bestuurder, pas- sagier, bagage en accessoires
1. Wang van band
2. Bandprofieldiepte
UBR5D0D0.book Page 16 Wednesday, July 5, 2017 11:23 AM

Periodiek on derhou d en afstelling
6-17
6
OPMERKING
De slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-
tijd de lokale voorschriften in acht.
WAARSCHUWING
DWA10472
 Laat sterk versleten ban den door
een Yamaha d ealer vervangen. Rij-
d en op een machine met versleten
b an den is niet alleen ver boden,
maar dit heeft ook een averechts
effect op de rijsta biliteit, waard oor
u de macht over het stuur zou kun-
nen verliezen.
 De vervan gin g van on der delen van
wielen en remmen, inclusief ban-
d en, dient te wor den over gelaten
aan een Yamaha dealer, die over d e
no dig e vakkun dig e kennis en erva-
rin g b eschikt om d it te doen.
 Rijd niet te snel d irect na het ver-
wisselen van een ban d. Het b and-
oppervlak dient eerst te zijn
in ger
ed en voordat het zijn optimale
ei genschappen verkrijg t.
Bandeninformatie
Dit model is uitgerust met tubeless banden
en rubberen bandventielen.
Banden verouderen, zelfs als ze niet of
slechts sporadisch zijn gebruikt. Scheuren
in het rubber van het loopvlak en de wang
van de band, soms in combinatie met ver-
vorming van het karkas, zijn een teken van
veroudering. Oude banden moeten worden
gecontroleerd door bandenspecialisten om
na te gaan of ze geschikt zijn voor verder
gebruik.
WAARSCHUWING
DWA10462
Monteer altij d voor- en achter ban den
van hetzelf de merk en type. Verschillen-
d e ban den kunnen het we ggedra g van
d e machine veran deren, wat kan lei den
tot een on geval.
Na uitgebreide tests zijn alleen de hieron-
der vermelde banden door Yamaha goed-
gekeurd voor dit model.
Minimale
ban dprofiel diepte (voor en
achter):
1.6 mm (0.06 in)
Voor ban d:
Maat: 110/70-17M/C (54H)
Fabrikant/model: MICHELIN/PILOT STREET
Achter ban d:
Maat: 140/70-17M/C (66H)
Fabrikant/model:
MICHELIN/PILOT STREET
UBR5D0D0.book Page 17 Wednesday, July 5, 2017 11:23 AM

Periodiek on derhou d en afstellin g
6-18
6
DAU21963
Gietwielen
Let ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw voertuig.
 Voor elke rit moeten de velgranden
worden gecontroleerd op scheurtjes,
verbuiging, kromheid of andere scha-
de. Laat in geval van schade het wiel
door een Yamaha dealer vervangen.
Probeer het wiel nooit zelf te repare-
ren, hoe klein de reparatie ook is. Ver-
vang een wiel dat vervormd is of
haarscheurtjes vertoont.
 Na het vervangen van een wiel of
band moet het wiel worden uitgeba-
lanceerd. Een niet uitgebalanceerd
wiel zal mogelijk slecht functioneren of
kan een slechte wegligging en een
verkorte levensduur van de banden
tot gevolg hebben.
DAU62663
Vrije sla g van d e koppelin gshen-
d el afstellen
Meet de vrije slag van de koppelingshendel
zoals getoond.
Controleer de vrije slag van de koppelings-
hendel regelmatig en stel indien nodig als
volgt af.
1. Draai de borgmoer bij de koppelings- hendel los.
2. Draai de stelbout van de koppelings-
speling richting (a) voor meer vrije slag
van de koppelingshendel. Draai de
stelbout richting (b) voor minder vrije
slag van de koppelingshendel.
OPMERKING
Als de voorgeschreven vrije slag van de
koppelingshendel wordt gehaald, zoals
hierboven beschreven, kunt u de stappen
3–8 overslaan.
3. Draai de stelbout bij de koppelings-hendel richting (a) om de koppelings-
kabel losser te stellen.
4. Verwijder het zijstroomlijnpaneel rechts door de bouten los te halen.
1. Stelbout voor vrije slag koppelingshendel
2. Borgmoer
3. Vrije slag van koppelingshendel
Vrije sla g van koppelin gshen del:
10.0–15.0 mm (0.39–0.59 in)
321
(a)
(b)
UBR5D0D0.book Page 18 Wednesday, July 5, 2017 11:23 AM

Periodiek on derhou d en afstelling
6-19
6
5. Draai de borgmoer bij het carter los.
6. Draai de stelmoer van de koppelings-
speling richting (a) voor meer vrije slag
van de koppelingshendel. Draai de
stelmoer richting (b) voor minder vrije
slag van de koppelingshendel.
7. Draai de borgmoer bij het carter vast.
8. Monteer het zijstroomlijnpaneel rechts door de bouten aan te brengen.
OPMERKING
Steek de uitsteeksels van het stroomlijnpa-
neel in de gleuven, zie de afbeelding.
9. Draai de borgmoer bij de koppelings-hendel vast.

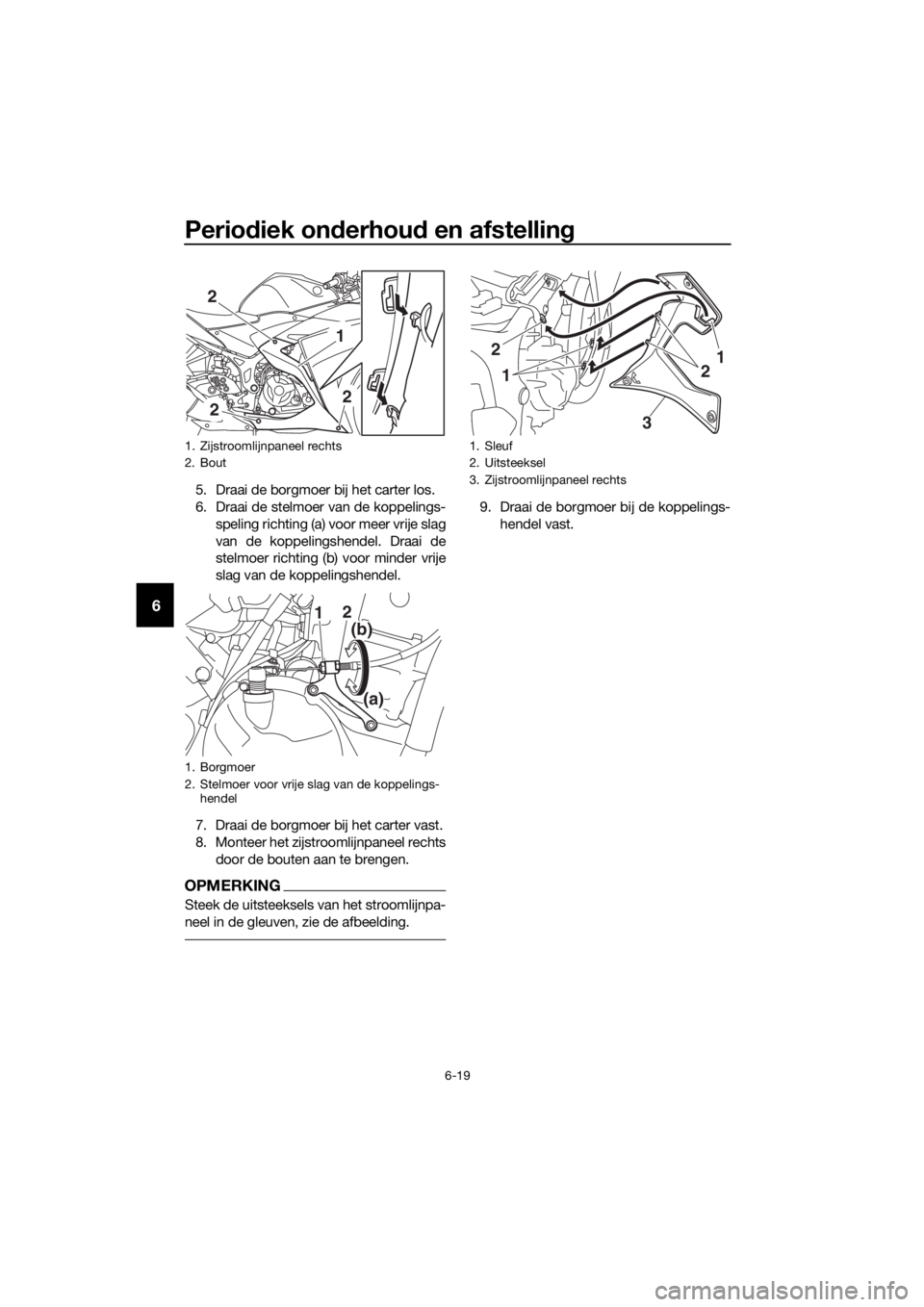

1. Zijstroomlijnpaneel rechts
2. Bout
1. Borgmoer
2. Stelmoer voor vrije slag van de koppelings-hendel
2
1
2
2
2
(b)
(a)
1
1. Sleuf
2. Uitsteeksel
3. Zijstroomlijnpaneel rechts
3
1
22
1
UBR5D0D0.book Page 19 Wednesday, July 5, 2017 11:23 AM

Periodiek on derhou d en afstellin g
6-20
6
DAU37914
Vrije slag van remhen del contro-
leren
Aan het uiteinde van de remhendel mag
geen vrije slag aanwezig zijn. Als er toch
een vrije slag is, laat dan een Yamaha dea-
ler het remsysteem inspecteren.
WAARSCHUWING
DWA14212
Een zacht of sponzi g g evoel in de rem-
hen del kan betekenen dat er lucht in het
hy draulisch systeem aanwezi g is. Als er
lucht in het hy draulisch systeem zit, laat
d an het systeem door een Yamaha d ea-
ler ontluchten voor dat de machine word t
g eb ruikt. Lucht in het hy draulisch sy-
steem heeft een ne gatief effect op de
remwerkin g, waar door u de macht over
het stuur zou kunnen verliezen met een
on geluk als gevol g.
DAU36505
Remlichtschakelaars
Het remlicht moet gaan branden net voor-
dat de remwerking intreedt. Het remlicht
wordt geactiveerd door schakelaars die zijn
verbonden met de remhendel en het rem-
pedaal. Aangezien de remlichtschakelaars
onderdelen zijn van het Yamaha ABS (Anti-
lock Brake System), mogen ze alleen wor-
den onderhouden door een Yamaha dealer.
1. Geen vrije slag remhendel
1
UBR5D0D0.book Page 20 Wednesday, July 5, 2017 11:23 AM

Periodiek on derhou d en afstelling
6-21
6
DAU22393
Controleren van voor- en achter-
rem blokken
De remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU22432Rem blokken voorrem
Elk voorremblok is voorzien van slijtage-in-
dicatorgroeven, zodat het remblok kan
worden gecontroleerd zonder de rem te
hoeven demonteren. Let op de slijtage-in-
dicatorgroeven om de remblokslijtage te
controleren. Wanneer een remblok zover is
afgesleten dat de slijtage-indicatorgroeven
vrijwel zijn verdwenen, vraag dan een
Yamaha dealer de remblokken als set te vervangen.
DAU36721Rem blokken achterrem
Elk achterremblok is voorzien van slijtage-
indicatorgroeven, zodat het remblok kan
worden gecontroleerd zonder de rem te
hoeven demonteren. Let op de slijtage-in-
dicatorgroeven om de remblokslijtage te
controleren. Wanneer een remblok zover is
afgesleten dat de slijtage-indicatorgroeven
vrijwel zijn verdwenen, vraag dan een
Yamaha dealer de remblokken als set te vervangen.

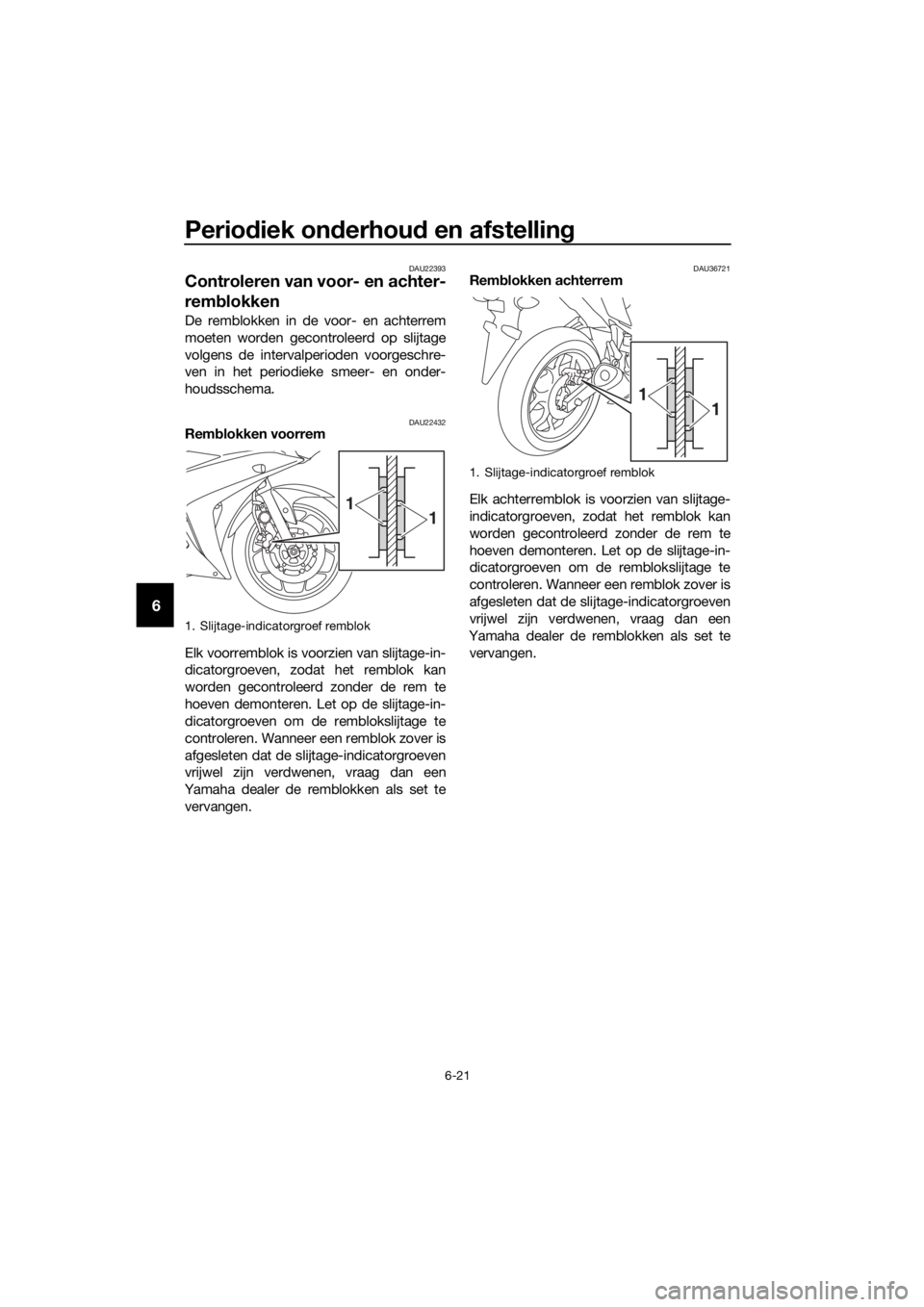

1. Slijtage-indicatorgroef remblok
1 1
1. Slijtage-indicatorgroef remblok
11
UBR5D0D0.book Page 21 Wednesday, July 5, 2017 11:23 AM

Periodiek on derhou d en afstellin g
6-22
6
DAU40262
Controleren van remvloeistofni-
veau
Controleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat. Meet het remvloeistof-
niveau en let erop dat de bovenzijde van
het reservoir horizontaal staat. Vul indien
nodig remvloeistof bij.
Voorrem
Achterrem
WAARSCHUWING
DWA16011
Onjuist uitgevoer d on derhou d kan resul-
teren in verlies van remvermo gen. Neem
d e vol gen de voorzor gsmaatre gelen in
acht: 
Bij een te laa g remvloeistofniveau
kan lucht b innendrin gen in het rem-
systeem, waar door de rempresta-
ties afnemen.
 Reini g de reservoir dop alvorens
d eze te verwij deren. Ge bruik uit-
sluiten d DOT 4 remvloeistof uit een
onaan geb roken verpakkin g.
 Gebruik uitsluiten d d e aan bevolen
remvloeistof, an ders kunnen d e
ru bb eraf dichtin gen beschad igd ra-
ken met lekka ge tot gevol g.
 Vul bij
met hetzelf de type remvloei-
stof. Toevoe gin g van een an der
type remvloeistof dan DOT 4 kan re-
sulteren in een scha delijke chemi-
sche reactie.
 Pas op en zor g d at tij dens het bij-
vullen geen water of stof het rem-
vloeistofreservoir binnen drin gen.
Water zal het kookpunt van de rem-
vloeistof aanzienlijk verla gen zo dat
d amp belvormin g kan optred en en
vuil de hy draulisch bed ien de klep-
pen van de ABS eenhei d kan ver-
stoppen.
LET OP
DCA17641
Remvloeistof kan gelakte of kunststof
on der delen bescha dig en. Veeg g emors-
te remvloeistof stee ds direct af.
Naarmate de remblokken afslijten, zal het
remvloeistofniveau geleidelijk verder dalen.
Een laag remvloeistofniveau kan duiden op
versleten remblokken en/of lekkage in het
remsysteem. Controleer daarom de rem-
blokken op slijtage en het remsysteem op
lekkage. Vraag als het remvloeistofniveau
plotseling sterk is gedaald een Yamaha
dealer om een inspectie alvorens verder te
rijden.

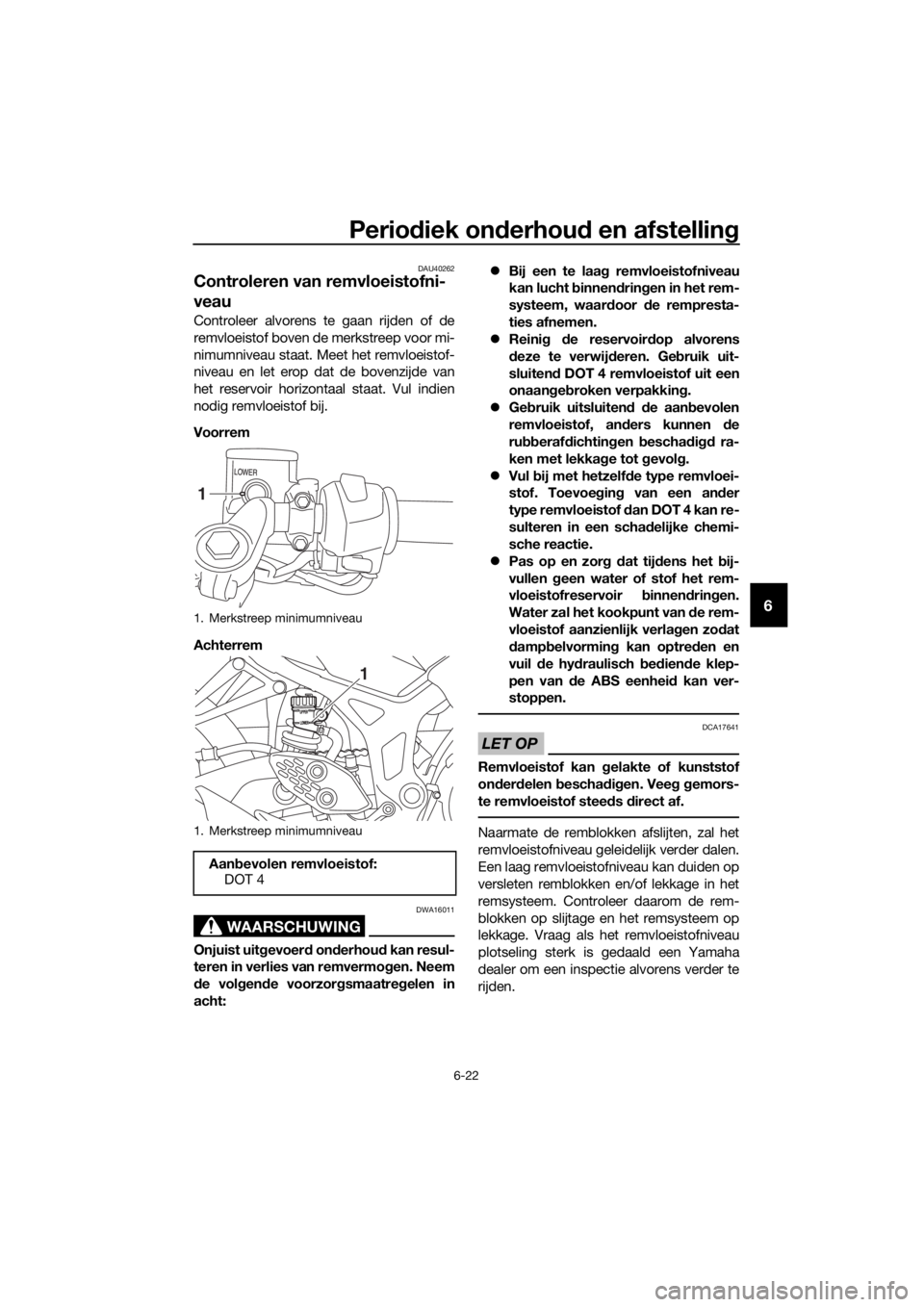

1. Merkstreep minimumniveau
1. Merkstreep minimumniveau
Aan bevolen remvloeistof:
DOT 4
1
1
UBR5D0D0.book Page 22 Wednesday, July 5, 2017 11:23 AM

Periodiek on derhou d en afstelling
6-23
6
DAU22734
De remvloeistof verversen
Laat de remvloeistof elke 2 jaar verversen
door een Yamaha dealer. Laat bovendien
de keerringen van de hoofdremcilinders en
remklauwen en de remslangen vervangen
volgens de hieronder vermelde intervalperi-
oden of eerder als ze lek of beschadigd zijn.
 Remkeerringen: elke 2 jaar
 Remslangen: elke 4 jaar
DAU22762
Spannin g aan drijfkettin g
De spanning van de aandrijfketting moet
voorafgaand aan elke rit worden gecontro-
leerd en indien nodig worden bijgesteld.
DAU2277GAandrijfkettin g controleren op spannin g
1. Zet de motorfiets op de zijstandaard.
OPMERKING
Bij het controleren en instellen van de span-
ning van de aandrijfketting mag er geen ge-
wicht op de motorfiets rusten.
2. Schakel de versnellingsbak in de vrij- stand.
3. Meet de spanning van de aandrijfket-
ting zoals getoond.
4. Stel de spanning van de ketting als volgt bij als deze niet correct is. LET
OP: Een onjuiste kettin gspanning
leid t tot over belastin g van d e motor
en an dere essentiële on der delen
van de machine en kan resulteren in
overslaan of breken van d e ketting.
Als de spannin g van d e aandrijfket-
tin g meer d an bed raa gt, kan d e ket-
tin g het frame, de achter bru g en
an dere delen beschad ig en. Hou d

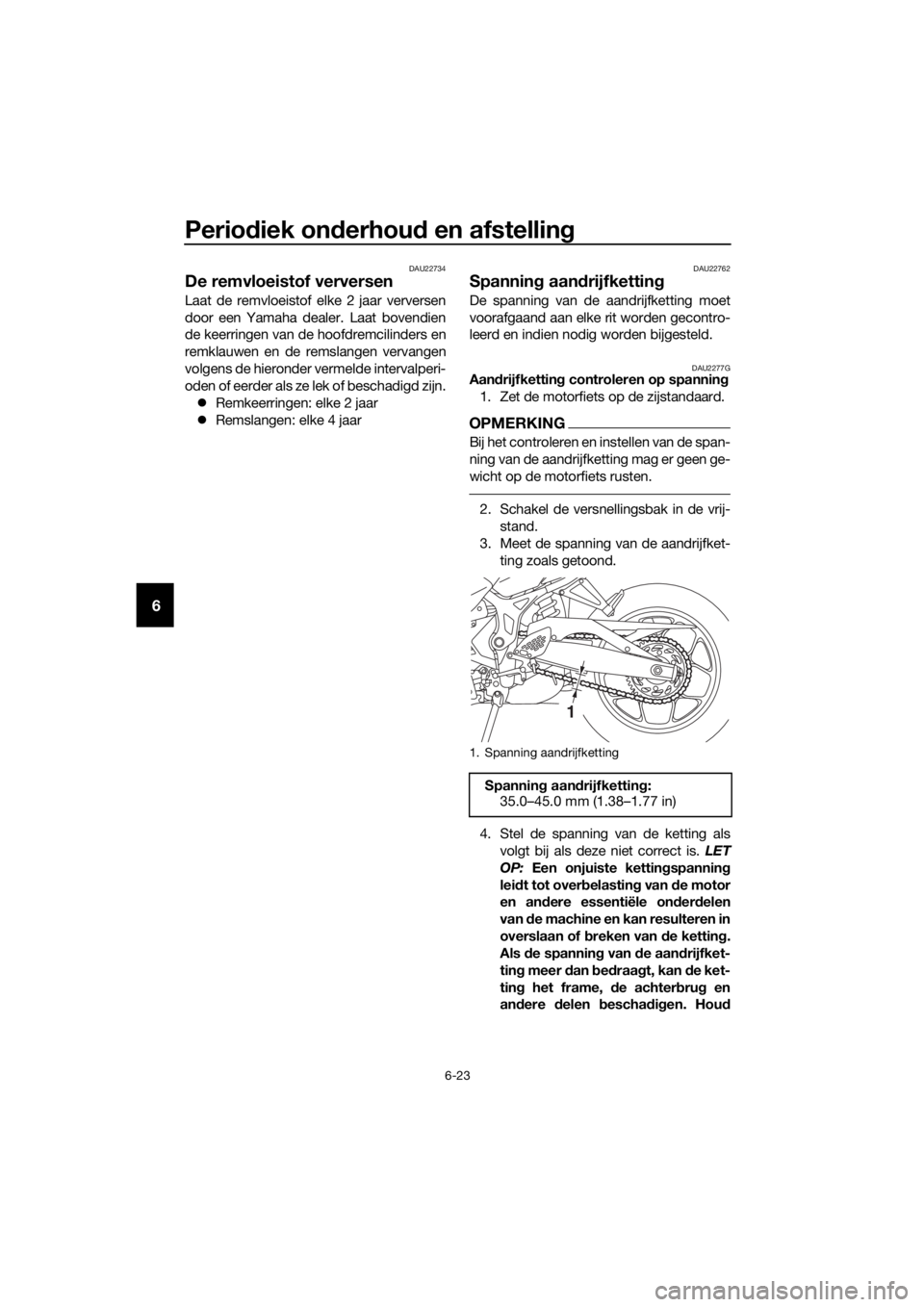

1. Spanning aandrijfketting
Spanning aandrijfkettin g:
35.0–45.0 mm (1.38–1.77 in)
1
UBR5D0D0.book Page 23 Wednesday, July 5, 2017 11:23 AM

Periodiek on derhou d en afstellin g
6-24
6
om dit te voorkomen d e ket-
tin gspannin g b innen de gespecifi-
ceer de waar den.
[DCA17791]
DAU62983
Om de spannin g van de aan drijfkettin g
af te stellen
Raadpleeg een Yamaha dealer voordat u
de spanning van de aandrijfketting afstelt. 1. Verwijder de afdekking van de ketting-
spanner en draai dan de asmoer en de
borgmoer aan weerszijden van de
achterbrug terug.
2. Draai om de aandrijfketting strakker te stellen de stelmoer aan beide zijden
van de achterbrug in de richting (a).
Stel de aandrijfketting losser door de
stelmoer aan beide zijden van de ach-
terbrug in de richting (b) te draaien en
dan het achterwiel naar voren te druk-
ken.
OPMERKING
Gebruik voor een goede wieluitlijning de
uitlijnmerktekens aan beide zijden van de
achterbrug om zeker te zijn dat beide ket-
tingspanners dezelfde positie hebben.
3. Trek de asmoer en daarna de borg-
moeren aan met de voorgeschreven
aanhaalmomenten.
4. Zorg ervoor dat de kettingspanners in dezelfde stand staan, dat de spanning
van de aandrijfketting correct is en dat
de aandrijfketting soepel beweegt.
5. Breng de afdekkingen van de ketting-
spanners aan.
1. Wielasmoer
2. Borgmoer
3. Afdekking kettingspanner
1. Stelmoer spanning aandrijfketting
1
2
1(a)
(b)
1. Uitlijnmerktekens
2. Aandrijfkettingspanner
Aanhaalmomenten:Wielasmoer: 57 N·m (5.7 kgf·m, 42 lb·ft)
Borgmoer:
16 N·m (1.6 kgf·m, 12 lb·ft)
1
2
UBR5D0D0.book Page 24 Wednesday, July 5, 2017 11:23 AM

Periodiek on derhou d en afstelling
6-25
6
DAU23026
Aan drijfkettin g reinig en en sme-
ren
De aandrijfketting moet worden gereinigd
en gesmeerd volgens de intervalperioden
zoals voorgeschreven in het periodieke
smeer- en onderhoudsschema, anders zal
de ketting snel slijten, met name in vochtige
of stoffige gebieden. Onderhoud de ketting
als volgt.
LET OP
DCA10584
De aan drijfkettin g moet wor den ge-
smeer d na dat de motorfiets is gewassen
of ermee in de re gen of in vochti ge ge-
b ie den is gere den.
1. Reinig de aandrijfketting met petrole-
um en een zacht borsteltje. LET OP:
Reini g d e aan drijfkettin g niet met
stoomreini gers, ho ged rukreini gers
of on geschikte oplosmi ddelen om
scha de aan d e O-ringen te voorko-
men.
[DCA11122]
2. Wrijf de aandrijfketting droog.
3. Smeer de aandrijfketting grondig met speciale smering voor o-ringkettin-
gen. LET OP: Bren g g een motorolie
of an dere smeermi ddelen aan op de
aan drijfkettin g, deze kunnen stof-
fen bevatten die de O-rin gen kun-
nen bescha dig en.
[DCA11112] DAU23098
Ka
bels controleren en smeren
De werking van alle bedieningskabels en de
conditie van alle kabels moet voorafgaand
aan elke rit worden gecontroleerd en de ka-
bel en kabeleinden moeten indien nodig
worden gesmeerd. Vraag een Yamaha dea-
ler een kabel te controleren of te vervangen
wanneer deze is beschadigd of niet soepel
beweegt. WAARSCHUWING! Scha de aan
d e buiten behuizing van kab els kan lei-
d en tot interne roestvorming en storing
veroorzaken met de beweg ing van ka-
b els. Vervan g bescha digde kab els zo
snel mo gelijk om onveili ge omstan dig -
he den te voorkomen.
[DWA10712]
Aan bevolen smeermi ddel:
Yamaha-kabelsmeermiddel of een
ander geschikt kabelsmeermiddel
UBR5D0D0.book Page 25 Wednesday, July 5, 2017 11:23 AM
