Om de klok op tijd te zetten:
1. Houd de “SELECT”- en “RESET”-toet-
sen tegelijkertijd minstens twee se-
conden lang ingedrukt.
2. Als de uuraanduiding begint te knippe-
ren, druk dan op de “RESET”-toets om
de uren in te stellen.
3. Druk op de “SELECT”-toets en de mi-
nutenaanduiding zal gaan knipperen.
4. Druk op de “RESET”-toets om de mi-
nuten in te stellen.
5. Druk op de “SELECT”-toets en laat
deze dan los om de klok te starten.
DAU00101
Toerenteller Met de elektrische toerenteller kan de mo-
torrijder het motortoerental controleren en
dit binnen het ideale bereik houden.
DC000003
LET OP:_ Laat de motor niet draaien terwijl de toe-
renteller aanwijst in de rode zone.
Rode zone: 15.500 tpm en hoger _ 1. Toerenteller
2. Rode toerentellerzone
U5MTD1.book Page 6 Tuesday, July 31, 2001 10:20 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
3
DAU03729
Zelfdiagnosesysteem Dit model is uitgerust met een zelfdiagnose-
systeem voor de volgende elektrische cir-
cuits:

gasklepsensor


rijsnelheidssensor
Als een van deze circuits defect is, zal de
toerenteller bij herhaling de volgende fout-
code weergeven:
CB-11D
Gebruik het schema hierna om het defecte
elektrisch circuit te identificeren.CB-28DAls de toerenteller een dergelijke foutcode
weergeeft, noteer dan de circuitnumme-
raanduiding aangegeven in r/min en vraag
een Yamaha dealer de motor te controle-
ren.
DC000004
LET OP:_ Wanneer de toerenteller een foutcode
aangeeft, moet de motorfiets zo spoedig
mogelijk worden gecontroleerd om mo-
torschade te voorkomen. _
DAU00109
Antidiefstal-alarm (optie) Deze motor kan door een Yamaha dealer
worden uitgerust met een optioneel anti-
diefstal-alarmsysteem. Neem contact op
met een Yamaha dealer voor nadere infor-
matie.
3 sekonden
lang: 0 tpm
2,5 sekonde
lang: het ken-
merkende dia-
gnose-toerental
voor het defekte
circuit (zie het
onderstaande
schema)
3 sekonden
lang: het
feitelijke
toerental
Diagnose-
toerental
Defect circuit
3.000 tpm
Gasklepsensor
4.000 tpm
Rijsnelheidssensor
U5MTD1.book Page 7 Tuesday, July 31, 2001 10:20 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-8
3
DAU00118
Stuurschakelaars
DAU00120
Lichtsignaalschakelaar “PASS”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.
DAU03888
Dimlichtschakelaar “/”
Zet deze schakelaar op “” voor groot-
licht en op “” voor dimlicht.
DAU03889
Richtingaanwijzerschakelaar “/”
Druk deze schakelaar naar “” om af-
slaan naar rechts aan te geven. Druk deze
schakelaar naar “” om afslaan naar
links aan te geven. Na loslaten keert de
schakelaar terug naar de middenstand. Om
de richtingaanwijzers uit te schakelen wordt
de schakelaar ingedrukt nadat hij is terug-
gekeerd in de middenstand.
DAU00129
Claxonschakelaar “”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU03890
Noodstopschakelaar “/”
Zet deze schakelaar op “” alvorens de
motor te starten. Zet deze schakelaar op
“” om in een noodgeval de motor direct
uit te schakelen, zoals wanneer de machine
omslaat of als de gaskabel blijft hangen.
DAU03955
Lichtschakelaar “//”
Zet deze schakelaar in de stand “”
om de parkeerlichten, de instrumentenver-
lichting en de achterlichten in te schakelen.
Zet de schakelaar in de stand “” om ook
de koplamp in te schakelen. Zet deze scha-
kelaar in de stand “” om alle verlichting
uit te schakelen.
1. Lichtsignaalschakelaar “PASS”
2. Dimlichtschakelaar “/”
3. Richtingaanwijzerschakelaar “/”
4. Claxonschakelaar “”
1. Noodstopschakelaar “/”
2. Lichtschakelaar “//”
3. Startknop “”
U5MTD1.book Page 8 Tuesday, July 31, 2001 10:20 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-9
3
DAU00143
Startknop “”
Druk deze knop in om de motor door middel
van de startmotor te starten.
DC000005
LET OP:_ Zie pagina 5-1 voor startinstructies
voordat u de motor start. _
DAU00152
Koppelingshendel De koppelingshendel bevindt zich aan de
linkerstuurgreep. Trek de hendel naar het
stuur toe om de koppeling te ontkoppelen.
Laat de hendel los om de koppeling te laten
aangrijpen. Voor een soepele werking van
de koppeling moet de hendel snel ingetrok-
ken worden en langzaam worden losgela-
ten.
De koppelingshendel is voorzien van een
sperschakelaar die deel uitmaakt van het
startspersysteem. (Zie pagina 3-24 voor uit-
leg over het startspersysteem.)
DAU00157
Schakelpedaal Het schakelpedaal bevindt zich aan de lin-
kerzijde van de motor en wordt in combina-
tie met de koppelingshendel gebruikt bij het
schakelen van de versnellingen van de
6-traps constant-mesh versnellingsbak op
deze motorfiets.
1. Noodstopschakelaar “/”
2. Lichtschakelaar “//”
3. Startknop “”
1. Koppelingshendel
1. Schakelpedaal
U5MTD1.book Page 9 Tuesday, July 31, 2001 10:20 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-10
3
DAU00161

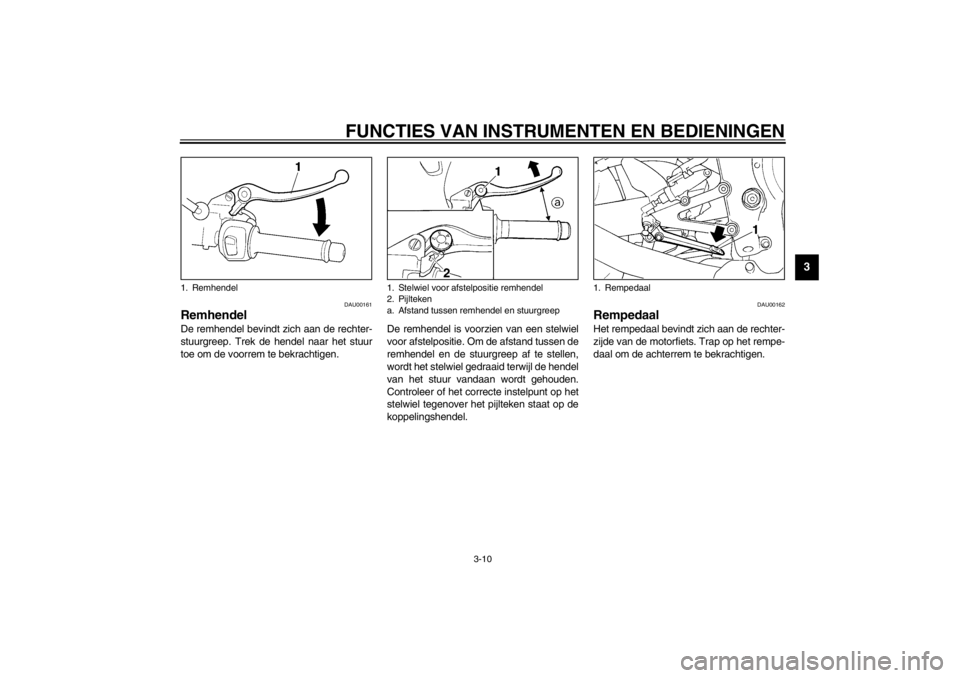

Remhendel De remhendel bevindt zich aan de rechter-
stuurgreep. Trek de hendel naar het stuur
toe om de voorrem te bekrachtigen.De remhendel is voorzien van een stelwiel
voor afstelpositie. Om de afstand tussen de
remhendel en de stuurgreep af te stellen,
wordt het stelwiel gedraaid terwijl de hendel
van het stuur vandaan wordt gehouden.
Controleer of het correcte instelpunt op het
stelwiel tegenover het pijlteken staat op de
koppelingshendel.
DAU00162
Rempedaal Het rempedaal bevindt zich aan de rechter-
zijde van de motorfiets. Trap op het rempe-
daal om de achterrem te bekrachtigen.
1. Remhendel
1. Stelwiel voor afstelpositie remhendel
2. Pijlteken
a. Afstand tussen remhendel en stuurgreep
1. Rempedaal
U5MTD1.book Page 10 Tuesday, July 31, 2001 10:20 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-11
3
DAU02935

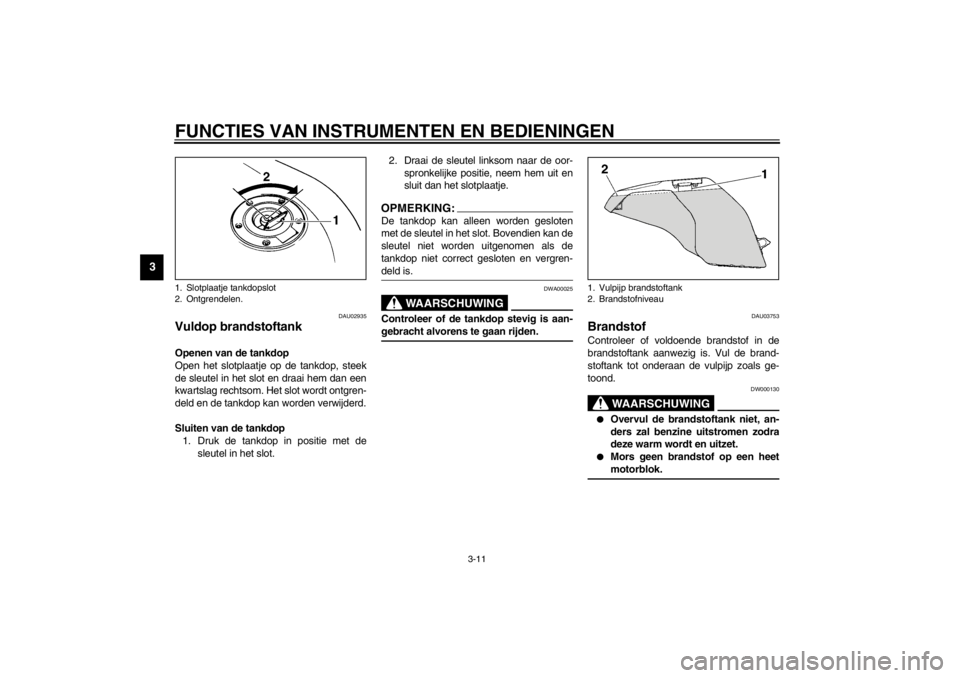

Vuldop brandstoftank Openen van de tankdop
Open het slotplaatje op de tankdop, steek
de sleutel in het slot en draai hem dan een
kwartslag rechtsom. Het slot wordt ontgren-
deld en de tankdop kan worden verwijderd.
Sluiten van de tankdop
1. Druk de tankdop in positie met de
sleutel in het slot. 2. Draai de sleutel linksom naar de oor-
spronkelijke positie, neem hem uit en
sluit dan het slotplaatje.
OPMERKING:_ De tankdop kan alleen worden gesloten
met de sleutel in het slot. Bovendien kan de
sleutel niet worden uitgenomen als de
tankdop niet correct gesloten en vergren-
deld is. _
DWA00025
WAARSCHUWING
_ Controleer of de tankdop stevig is aan-
gebracht alvorens te gaan rijden. _
DAU03753
Brandstof Controleer of voldoende brandstof in de
brandstoftank aanwezig is. Vul de brand-
stoftank tot onderaan de vulpijp zoals ge-
toond.
DW000130
WAARSCHUWING
_

Overvul de brandstoftank niet, an-
ders zal benzine uitstromen zodra
deze warm wordt en uitzet.


Mors geen brandstof op een heet
motorblok.
_
1. Slotplaatje tankdopslot
2. Ontgrendelen.
1. Vulpijp brandstoftank
2. Brandstofniveau
U5MTD1.book Page 11 Tuesday, July 31, 2001 10:20 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-12
3
DAU00185
LET OP:_ Veeg gemorste brandstof direct af met
een schone, droge en zachte doek, de
brandstof kan immers schade toebren-
gen aan de lak of aan kunststof onderde-
len. _
DAU04255
DCA00104
LET OP:_ Gebruik uitsluitend loodvrije benzine.
Loodhoudende benzine veroorzaakt
ernstige schade aan inwendige motor-
onderdelen als kleppen en zuigerveren
en ook aan het uitlaatsysteem. _
Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van RON 91 of hoger. Als
de motor gaat detoneren (pingelen), ge-
bruik dan brandstof van een ander merk of
gebruik loodvrije superbenzine. Door lood-
vrije benzine te gebruiken gaan bougies
langer mee en blijven de onderhoudskos-
ten beperkt.
DAU02955

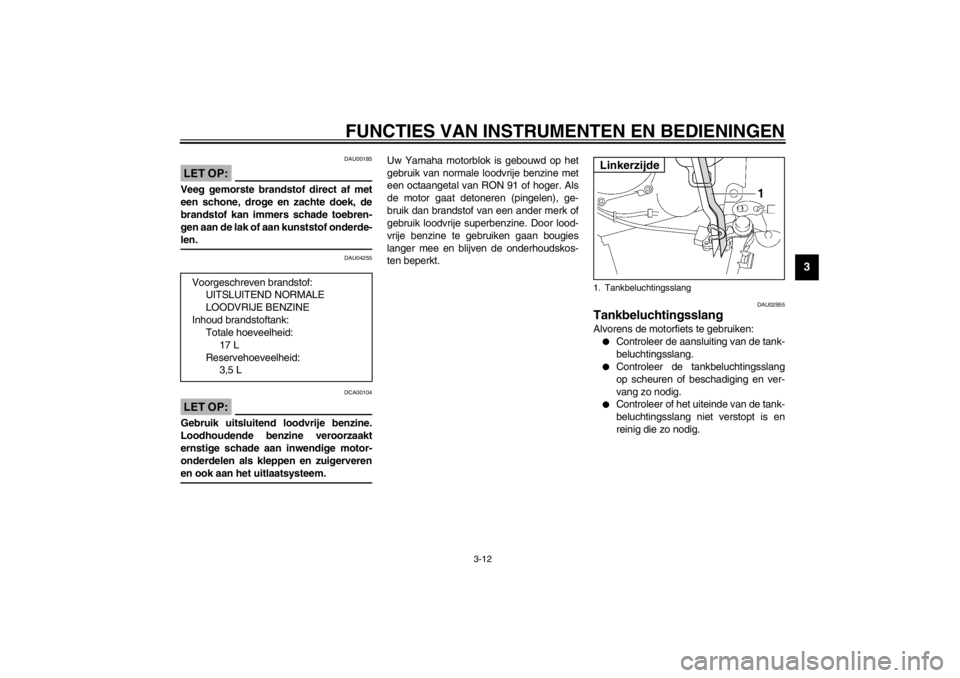

Tankbeluchtingsslang Alvorens de motorfiets te gebruiken:

Controleer de aansluiting van de tank-
beluchtingsslang.


Controleer de tankbeluchtingsslang
op scheuren of beschadiging en ver-
vang zo nodig.


Controleer of het uiteinde van de tank-
beluchtingsslang niet verstopt is en
reinig die zo nodig. Voorgeschreven brandstof:
UITSLUITEND NORMALE
LOODVRIJE BENZINE
Inhoud brandstoftank:
Totale hoeveelheid:
17 L
Reservehoeveelheid:
3,5 L
1. TankbeluchtingsslangLinkerzijde
U5MTD1.book Page 12 Tuesday, July 31, 2001 10:20 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-13
3
DAU02973

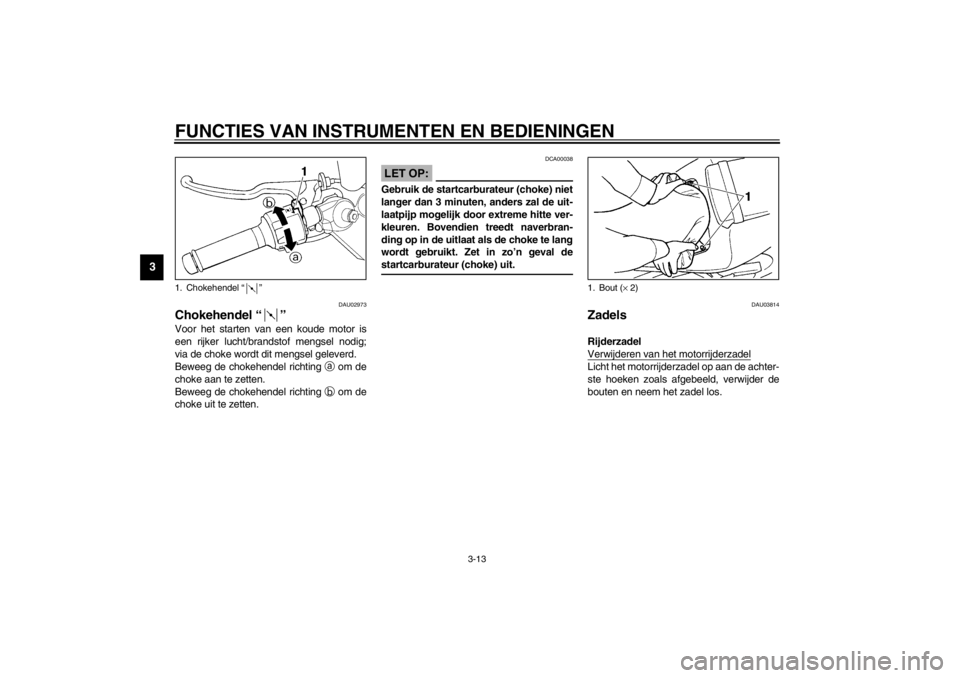

Chokehendel “” Voor het starten van een koude motor is
een rijker lucht/brandstof mengsel nodig;
via de choke wordt dit mengsel geleverd.
Beweeg de chokehendel richting
a om de
choke aan te zetten.
Beweeg de chokehendel richting
b om de
choke uit te zetten.
DCA00038
LET OP:_ Gebruik de startcarburateur (choke) niet
langer dan 3 minuten, anders zal de uit-
laatpijp mogelijk door extreme hitte ver-
kleuren. Bovendien treedt naverbran-
ding op in de uitlaat als de choke te lang
wordt gebruikt. Zet in zo’n geval de
startcarburateur (choke) uit. _
DAU03814
Zadels Rijderzadel
Verwijderen van het motorrijderzadelLicht het motorrijderzadel op aan de achter-
ste hoeken zoals afgebeeld, verwijder de
bouten en neem het zadel los.
1. Chokehendel “”
1. Bout (× 2)
U5MTD1.book Page 13 Tuesday, July 31, 2001 10:20 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-14
3

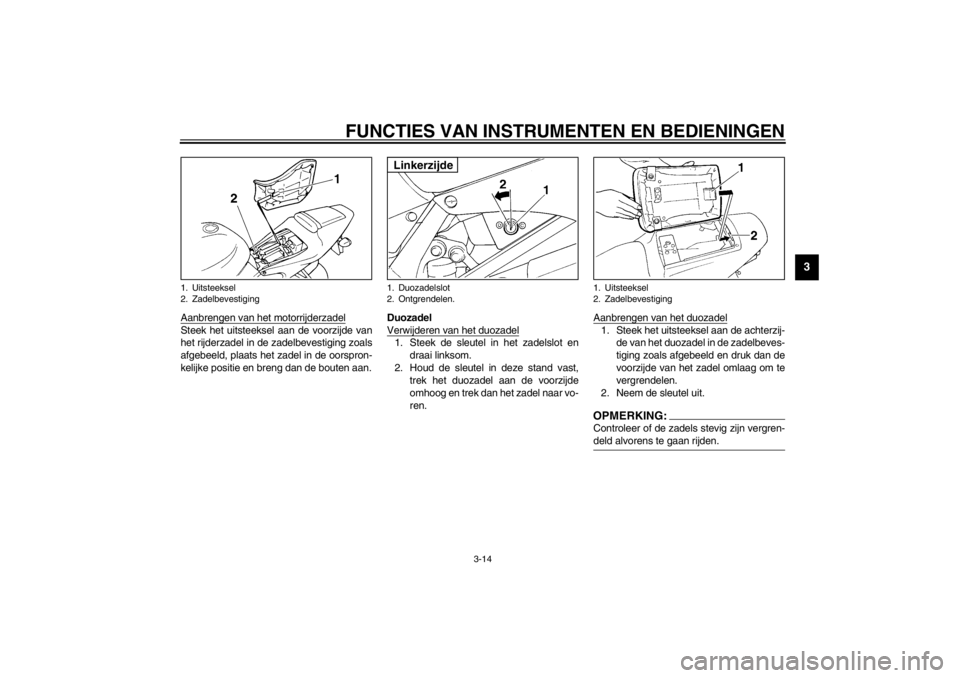

Aanbrengen van het motorrijderzadelSteek het uitsteeksel aan de voorzijde van
het rijderzadel in de zadelbevestiging zoals
afgebeeld, plaats het zadel in de oorspron-
kelijke positie en breng dan de bouten aan.Duozadel
Verwijderen van het duozadel
1. Steek de sleutel in het zadelslot en
draai linksom.
2. Houd de sleutel in deze stand vast,
trek het duozadel aan de voorzijde
omhoog en trek dan het zadel naar vo-
ren.Aanbrengen van het duozadel
1. Steek het uitsteeksel aan de achterzij-
de van het duozadel in de zadelbeves-
tiging zoals afgebeeld en druk dan de
voorzijde van het zadel omlaag om te
vergrendelen.
2. Neem de sleutel uit.OPMERKING:_ Controleer of de zadels stevig zijn vergren-
deld alvorens te gaan rijden. _
1. Uitsteeksel
2. Zadelbevestiging
1. Duozadelslot
2. Ontgrendelen.Linkerzijde
1. Uitsteeksel
2. Zadelbevestiging
U5MTD1.book Page 14 Tuesday, July 31, 2001 10:20 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-15
3
DAU03159
Helmbevestigingen De helmbevestigingen bevinden zich aan
de onderzijde van het duozadel.
Om een helm aan een helmbevestiging
te bevestigen
1. Verwijder het duozadel. (Zie pagina
3-14 voor instructies over verwijderen
en aanbrengen.)
2. Maak de helm vast aan een helmbe-
vestiging en breng dan het duozadel
stevig aan.
DWA00015
WAARSCHUWING
_ Rijd nooit met een helm bevestigd aan
de helmbevestiging, de helm kan zo
voorwerpen raken waardoor de machine
mogelijk onbestuurbaar wordt en een
ongeval niet uitgesloten is. _Om de helm los te maken van een helm-
bevestiging
Verwijder het duozadel, neem de helm los
van de helmbevestiging en breng het zadel
weer aan.
DAU03728
Opbergcompartiment Het opbergcompartiment bevindt zich on-
der het duozadel. (Zie pagina 3-14. voor de
werkwijze bij verwijderen en aanbrengen
van het duozadel.)
Dit opbergcompartiment is bedoeld voor
het opbergen van een origineel Yamaha
U-LOCK-slot. (Andere typen sloten passen
mogelijk niet.)
DWA00005
WAARSCHUWING
_

Overschrijd het maximumlaadge-
wicht van 3 kg voor de bagagedra-
ger niet.


Overschrijd het maximumlaadge-
wicht van 189 kg voor de machine
niet.
_
1. Helmbevestiging (× 2)U5MTD1.book Page 15 Tuesday, July 31, 2001 10:20 AM
