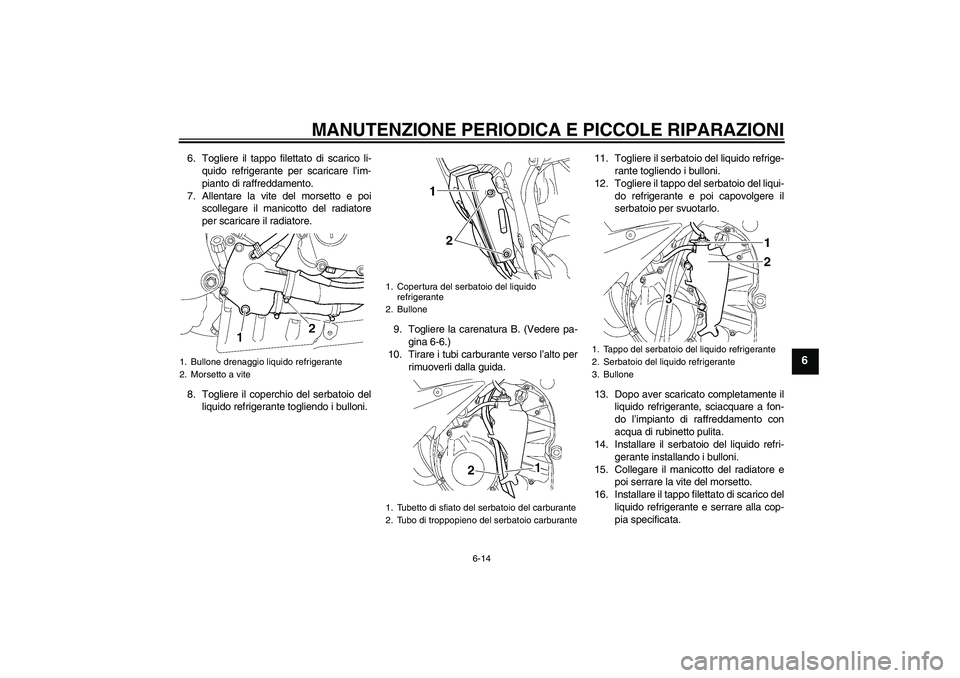

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-14
6
6. Togliere il tappo filettato di scarico li-
quido refrigerante per scaricare l’im-
pianto di raffreddamento.
7. Allentare la vite del morsetto e poi
scollegare il manicotto del radiatore
per scaricare il radiatore.
8. Togliere il coperchio del serbatoio del
liquido refrigerante togliendo i bulloni.9. Togliere la carenatura B. (Vedere pa-
gina 6-6.)
10. Tirare i tubi carburante verso l’alto per
rimuoverli dalla guida.11. Togliere il serbatoio del liquido refrige-
rante togliendo i bulloni.
12. Togliere il tappo del serbatoio del liqui-
do refrigerante e poi capovolgere il
serbatoio per svuotarlo.
13. Dopo aver scaricato completamente il
liquido refrigerante, sciacquare a fon-
do l’impianto di raffreddamento con
acqua di rubinetto pulita.
14. Installare il serbatoio del liquido refri-
gerante installando i bulloni.
15. Collegare il manicotto del radiatore e
poi serrare la vite del morsetto.
16. Installare il tappo filettato di scarico del
liquido refrigerante e serrare alla cop-
pia specificata.1. Bullone drenaggio liquido refrigerante
2. Morsetto a vite
1. Copertura del serbatoio del liquido
refrigerante
2. Bullone
1. Tubetto di sfiato del serbatoio del carburante
2. Tubo di troppopieno del serbatoio carburante
1. Tappo del serbatoio del liquido refrigerante
2. Serbatoio del liquido refrigerante
3. Bullone
5SLH1.book Page 14 Tuesday, August 5, 2003 4:23 PM
Page 62 of 104

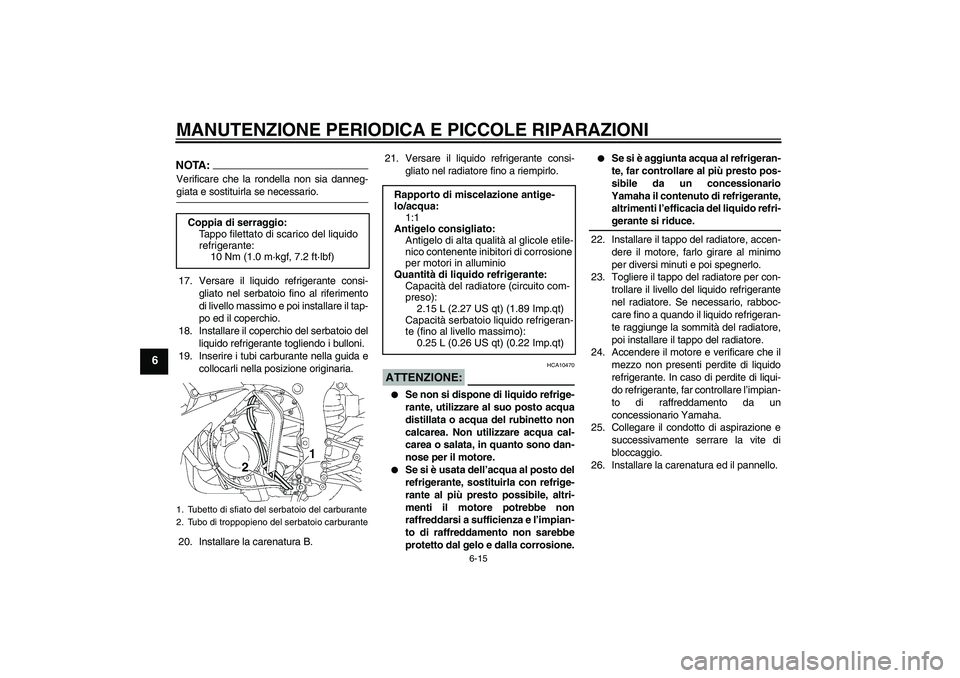

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-15
6
NOTA:Verificare che la rondella non sia danneg-giata e sostituirla se necessario.
17. Versare il liquido refrigerante consi-
gliato nel serbatoio fino al riferimento
di livello massimo e poi installare il tap-
po ed il coperchio.
18. Installare il coperchio del serbatoio del
liquido refrigerante togliendo i bulloni.
19. Inserire i tubi carburante nella guida e
collocarli nella posizione originaria.
20. Installare la carenatura B.21. Versare il liquido refrigerante consi-
gliato nel radiatore fino a riempirlo.
ATTENZIONE:
HCA10470
Se non si dispone di liquido refrige-
rante, utilizzare al suo posto acqua
distillata o acqua del rubinetto non
calcarea. Non utilizzare acqua cal-
carea o salata, in quanto sono dan-
nose per il motore.
Se si è usata dell’acqua al posto del
refrigerante, sostituirla con refrige-
rante al più presto possibile, altri-
menti il motore potrebbe non
raffreddarsi a sufficienza e l’impian-
to di raffreddamento non sarebbe
protetto dal gelo e dalla corrosione.
Se si è aggiunta acqua al refrigeran-
te, far controllare al più presto pos-
sibile da un concessionario
Yamaha il contenuto di refrigerante,
altrimenti l’efficacia del liquido refri-gerante si riduce.
22. Installare il tappo del radiatore, accen-
dere il motore, farlo girare al minimo
per diversi minuti e poi spegnerlo.
23. Togliere il tappo del radiatore per con-
trollare il livello del liquido refrigerante
nel radiatore. Se necessario, rabboc-
care fino a quando il liquido refrigeran-
te raggiunge la sommità del radiatore,
poi installare il tappo del radiatore.
24. Accendere il motore e verificare che il
mezzo non presenti perdite di liquido
refrigerante. In caso di perdite di liqui-
do refrigerante, far controllare l’impian-
to di raffreddamento da un
concessionario Yamaha.
25. Collegare il condotto di aspirazione e
successivamente serrare la vite di
bloccaggio.
26. Installare la carenatura ed il pannello. Coppia di serraggio:
Tappo filettato di scarico del liquido
refrigerante:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1. Tubetto di sfiato del serbatoio del carburante
2. Tubo di troppopieno del serbatoio carburante
Rapporto di miscelazione antige-
lo/acqua:
1:1
Antigelo consigliato:
Antigelo di alta qualità al glicole etile-
nico contenente inibitori di corrosione
per motori in alluminio
Quantità di liquido refrigerante:
Capacità del radiatore (circuito com-
preso):
2.15 L (2.27 US qt) (1.89 Imp.qt)
Capacità serbatoio liquido refrigeran-
te (fino al livello massimo):
0.25 L (0.26 US qt) (0.22 Imp.qt)
5SLH1.book Page 15 Tuesday, August 5, 2003 4:23 PM
Page 63 of 104

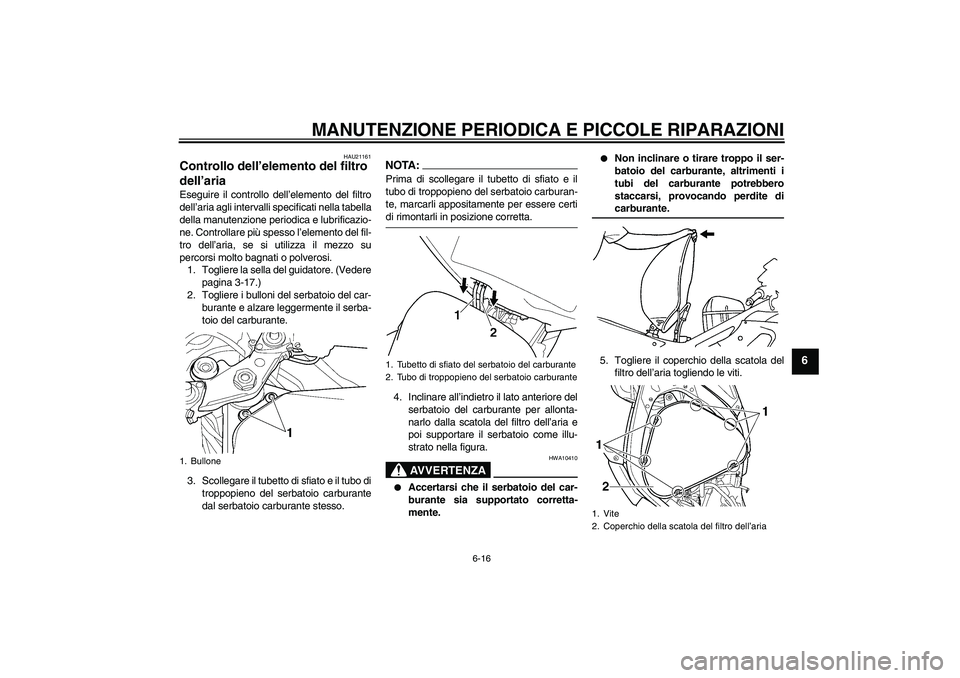

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-16
6
HAU21161
Controllo dell’elemento del filtro
dell’aria Eseguire il controllo dell’elemento del filtro
dell’aria agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne. Controllare più spesso l’elemento del fil-
tro dell’aria, se si utilizza il mezzo su
percorsi molto bagnati o polverosi.
1. Togliere la sella del guidatore. (Vedere
pagina 3-17.)
2. Togliere i bulloni del serbatoio del car-
burante e alzare leggermente il serba-
toio del carburante.
3. Scollegare il tubetto di sfiato e il tubo di
troppopieno del serbatoio carburante
dal serbatoio carburante stesso.
NOTA:Prima di scollegare il tubetto di sfiato e il
tubo di troppopieno del serbatoio carburan-
te, marcarli appositamente per essere certidi rimontarli in posizione corretta.
4. Inclinare all’indietro il lato anteriore del
serbatoio del carburante per allonta-
narlo dalla scatola del filtro dell’aria e
poi supportare il serbatoio come illu-
strato nella figura.
AVVERTENZA
HWA10410
Accertarsi che il serbatoio del car-
burante sia supportato corretta-
mente.
Non inclinare o tirare troppo il ser-
batoio del carburante, altrimenti i
tubi del carburante potrebbero
staccarsi, provocando perdite dicarburante.
5. Togliere il coperchio della scatola del
filtro dell’aria togliendo le viti.
1. Bullone
1. Tubetto di sfiato del serbatoio del carburante
2. Tubo di troppopieno del serbatoio carburante
1. Vite
2. Coperchio della scatola del filtro dell’aria
5SLH1.book Page 16 Tuesday, August 5, 2003 4:23 PM
Page 64 of 104

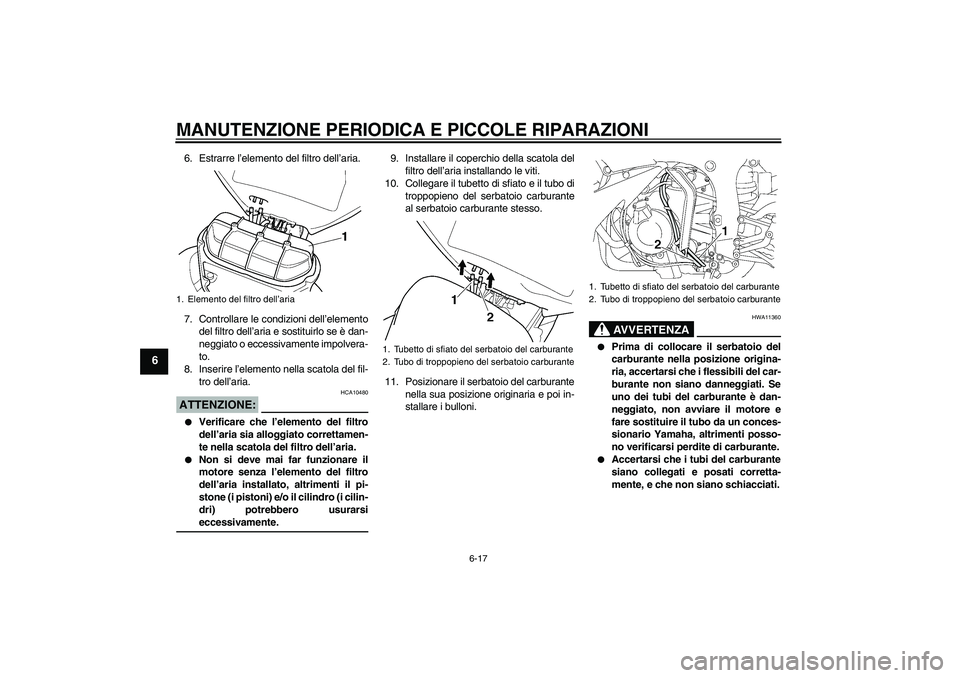

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-17
6
6. Estrarre l’elemento del filtro dell’aria.
7. Controllare le condizioni dell’elemento
del filtro dell’aria e sostituirlo se è dan-
neggiato o eccessivamente impolvera-
to.
8. Inserire l’elemento nella scatola del fil-
tro dell’aria.ATTENZIONE:
HCA10480
Verificare che l’elemento del filtro
dell’aria sia alloggiato correttamen-
te nella scatola del filtro dell’aria.
Non si deve mai far funzionare il
motore senza l’elemento del filtro
dell’aria installato, altrimenti il pi-
stone (i pistoni) e/o il cilindro (i cilin-
dri) potrebbero usurarsieccessivamente.9. Installare il coperchio della scatola del
filtro dell’aria installando le viti.
10. Collegare il tubetto di sfiato e il tubo di
troppopieno del serbatoio carburante
al serbatoio carburante stesso.
11. Posizionare il serbatoio del carburante
nella sua posizione originaria e poi in-
stallare i bulloni.
AVVERTENZA
HWA11360
Prima di collocare il serbatoio del
carburante nella posizione origina-
ria, accertarsi che i flessibili del car-
burante non siano danneggiati. Se
uno dei tubi del carburante è dan-
neggiato, non avviare il motore e
fare sostituire il tubo da un conces-
sionario Yamaha, altrimenti posso-
no verificarsi perdite di carburante.
Accertarsi che i tubi del carburante
siano collegati e posati corretta-
mente, e che non siano schiacciati.
1. Elemento del filtro dell’aria
1. Tubetto di sfiato del serbatoio del carburante
2. Tubo di troppopieno del serbatoio carburante
1. Tubetto di sfiato del serbatoio del carburante
2. Tubo di troppopieno del serbatoio carburante
5SLH1.book Page 17 Tuesday, August 5, 2003 4:23 PM
Page 65 of 104

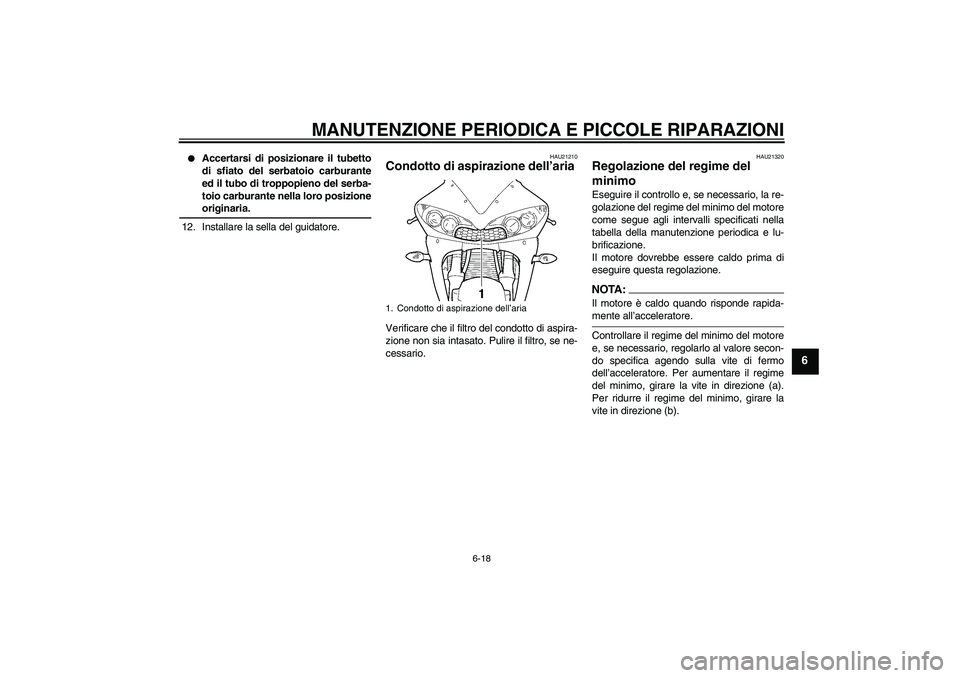

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-18
6
Accertarsi di posizionare il tubetto
di sfiato del serbatoio carburante
ed il tubo di troppopieno del serba-
toio carburante nella loro posizioneoriginaria.
12. Installare la sella del guidatore.
HAU21210
Condotto di aspirazione dell’aria Verificare che il filtro del condotto di aspira-
zione non sia intasato. Pulire il filtro, se ne-
cessario.
HAU21320
Regolazione del regime del
minimo Eseguire il controllo e, se necessario, la re-
golazione del regime del minimo del motore
come segue agli intervalli specificati nella
tabella della manutenzione periodica e lu-
brificazione.
Il motore dovrebbe essere caldo prima di
eseguire questa regolazione.NOTA :
Il motore è caldo quando risponde rapida-mente all’acceleratore.
Controllare il regime del minimo del motore
e, se necessario, regolarlo al valore secon-
do specifica agendo sulla vite di fermo
dell’acceleratore. Per aumentare il regime
del minimo, girare la vite in direzione (a).
Per ridurre il regime del minimo, girare la
vite in direzione (b).
1. Condotto di aspirazione dell’aria
5SLH1.book Page 18 Tuesday, August 5, 2003 4:23 PM
Page 66 of 104

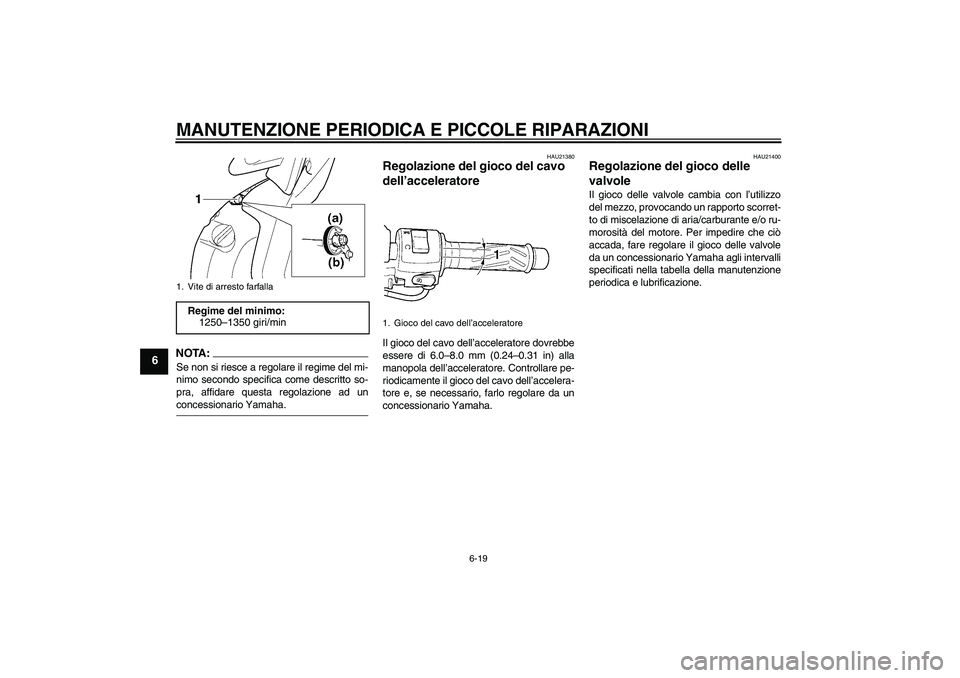

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-19
6
NOTA:Se non si riesce a regolare il regime del mi-
nimo secondo specifica come descritto so-
pra, affidare questa regolazione ad unconcessionario Yamaha.
HAU21380
Regolazione del gioco del cavo
dell’acceleratore Il gioco del cavo dell’acceleratore dovrebbe
essere di 6.0–8.0 mm (0.24–0.31 in) alla
manopola dell’acceleratore. Controllare pe-
riodicamente il gioco del cavo dell’accelera-
tore e, se necessario, farlo regolare da un
concessionario Yamaha.
HAU21400
Regolazione del gioco delle
valvole Il gioco delle valvole cambia con l’utilizzo
del mezzo, provocando un rapporto scorret-
to di miscelazione di aria/carburante e/o ru-
morosità del motore. Per impedire che ciò
accada, fare regolare il gioco delle valvole
da un concessionario Yamaha agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
1. Vite di arresto farfallaRegime del minimo:
1250–1350 giri/min
1. Gioco del cavo dell’acceleratore
5SLH1.book Page 19 Tuesday, August 5, 2003 4:23 PM
Page 67 of 104

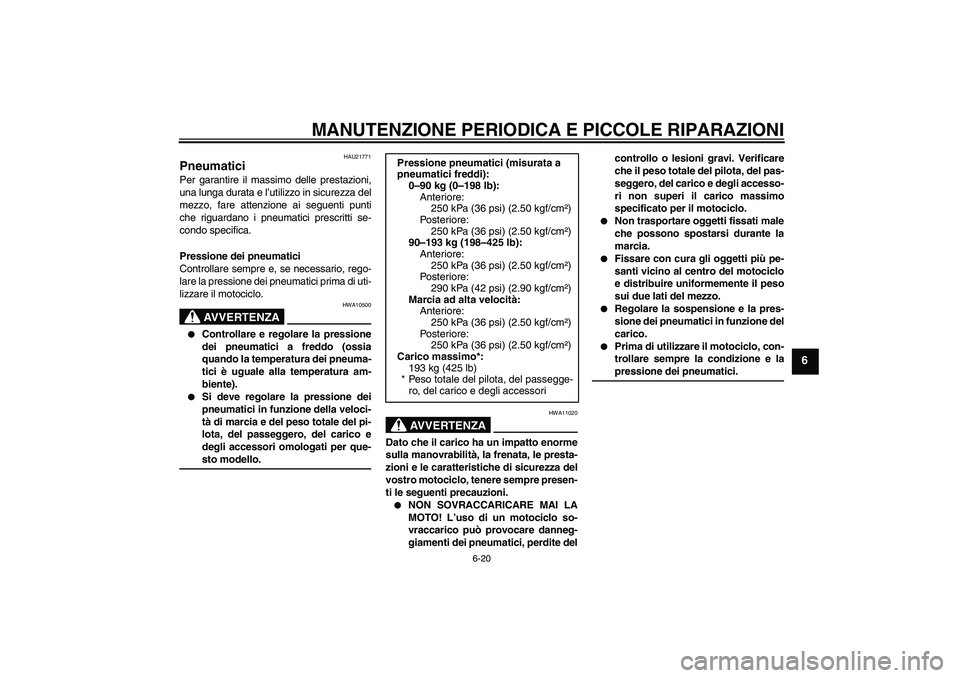

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-20
6
HAU21771
Pneumatici Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
mezzo, fare attenzione ai seguenti punti
che riguardano i pneumatici prescritti se-
condo specifica.
Pressione dei pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione dei pneumatici prima di uti-
lizzare il motociclo.
AVVERTENZA
HWA10500
Controllare e regolare la pressione
dei pneumatici a freddo (ossia
quando la temperatura dei pneuma-
tici è uguale alla temperatura am-
biente).
Si deve regolare la pressione dei
pneumatici in funzione della veloci-
tà di marcia e del peso totale del pi-
lota, del passeggero, del carico e
degli accessori omologati per que-sto modello.
AVVERTENZA
HWA11020
Dato che il carico ha un impatto enorme
sulla manovrabilità, la frenata, le presta-
zioni e le caratteristiche di sicurezza del
vostro motociclo, tenere sempre presen-
ti le seguenti precauzioni.
NON SOVRACCARICARE MAI LA
MOTO! L’uso di un motociclo so-
vraccarico può provocare danneg-
giamenti dei pneumatici, perdite delcontrollo o lesioni gravi. Verificare
che il peso totale del pilota, del pas-
seggero, del carico e degli accesso-
ri non superi il carico massimo
specificato per il motociclo.
Non trasportare oggetti fissati male
che possono spostarsi durante la
marcia.
Fissare con cura gli oggetti più pe-
santi vicino al centro del motociclo
e distribuire uniformemente il peso
sui due lati del mezzo.
Regolare la sospensione e la pres-
sione dei pneumatici in funzione del
carico.
Prima di utilizzare il motociclo, con-
trollare sempre la condizione e lapressione dei pneumatici. Pressione pneumatici (misurata a
pneumatici freddi):
0–90 kg (0–198 lb):
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Po st e r io r e :
250 kPa (36 psi) (2.50 kgf/cm²)
90–193 kg (198–425 lb):
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Po st e r io r e :
290 kPa (42 psi) (2.90 kgf/cm²)
Marcia ad alta velocità:
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Po st e r io r e :
250 kPa (36 psi) (2.50 kgf/cm²)
Carico massimo*:
193 kg (425 lb)
* Peso totale del pilota, del passegge-
ro, del carico e degli accessori
5SLH1.book Page 20 Tuesday, August 5, 2003 4:23 PM
Page 68 of 104
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-21
6

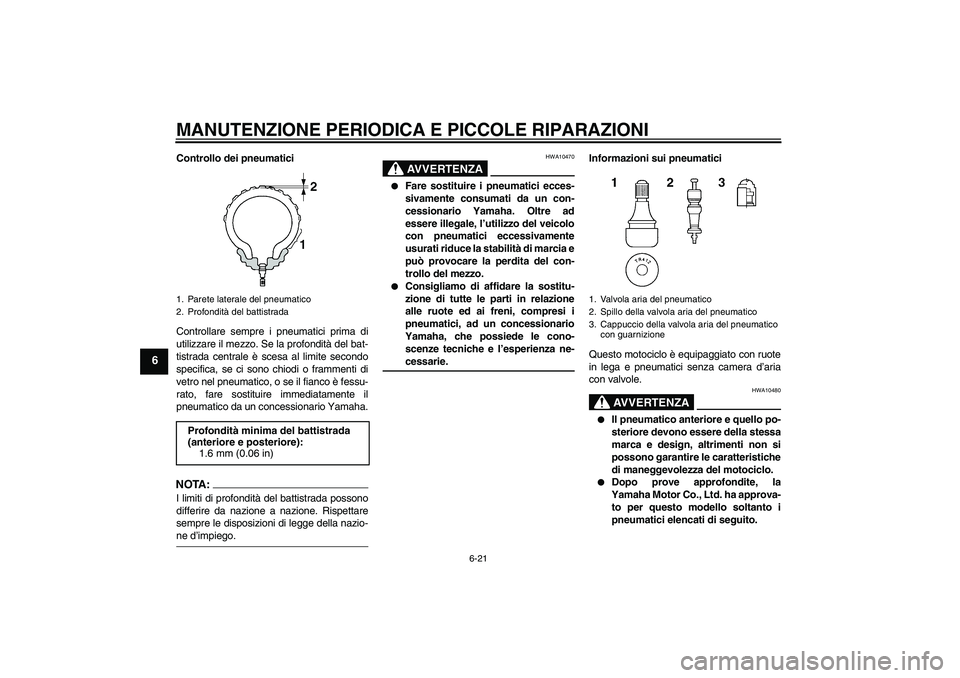

Controllo dei pneumatici
Controllare sempre i pneumatici prima di
utilizzare il mezzo. Se la profondità del bat-
tistrada centrale è scesa al limite secondo
specifica, se ci sono chiodi o frammenti di
vetro nel pneumatico, o se il fianco è fessu-
rato, fare sostituire immediatamente il
pneumatico da un concessionario Yamaha.NOTA:I limiti di profondità del battistrada possono
differire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-ne d’impiego.
AVVERTENZA
HWA10470
Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità d i m a r c i a e
può provocare la perdita del con-
trollo del mezzo.
Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-cessarie.Informazioni sui pneumatici
Questo motociclo è equipaggiato con ruote
in lega e pneumatici senza camera d’aria
con valvole.
AVVERTENZA
HWA10480
Il pneumatico anteriore e quello po-
steriore devono essere della stessa
marca e design, altrimenti non si
possono garantire le caratteristiche
di maneggevolezza del motociclo.
Dopo prove approfondite, la
Yamaha Motor Co., Ltd. ha approva-
to per questo modello soltanto i
pneumatici elencati di seguito.
1. Parete laterale del pneumatico
2. Profondità del battistradaProfondità minima del battistrada
(anteriore e posteriore):
1.6 mm (0.06 in)
1. Valvola aria del pneumatico
2. Spillo della valvola aria del pneumatico
3. Cappuccio della valvola aria del pneumatico
con guarnizione
5SLH1.book Page 21 Tuesday, August 5, 2003 4:23 PM
Page 69 of 104
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-22
6

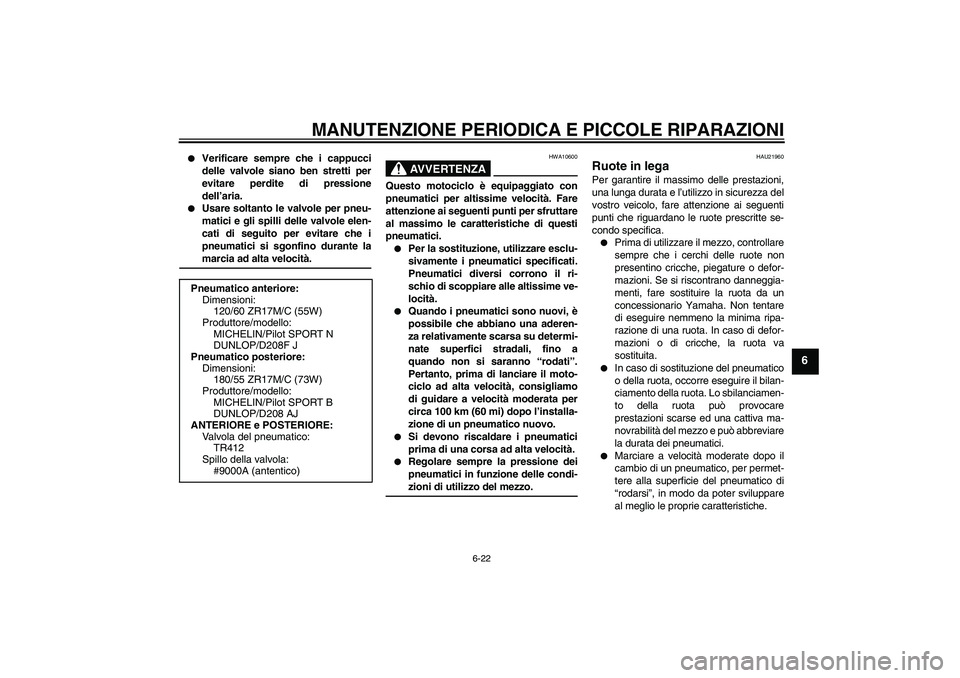

Verificare sempre che i cappucci
delle valvole siano ben stretti per
evitare perdite di pressione
dell’aria.
Usare soltanto le valvole per pneu-
matici e gli spilli delle valvole elen-
cati di seguito per evitare che i
pneumatici si sgonfino durante lamarcia ad alta velocità.
AVVERTENZA
HWA10600
Questo motociclo è equipaggiato con
pneumatici per altissime velocità. Fare
attenzione ai seguenti punti per sfruttare
al massimo le caratteristiche di questi
pneumatici.
Per la sostituzione, utilizzare esclu-
sivamente i pneumatici specificati.
Pneumatici diversi corrono il ri-
schio di scoppiare alle altissime ve-
locità.
Quando i pneumatici sono nuovi, è
possibile che abbiano una aderen-
za relativamente scarsa su determi-
nate superfici stradali, fino a
quando non si saranno “rodati”.
Pertanto, prima di lanciare il moto-
ciclo ad alta velocità, consigliamo
di guidare a velocità moderata per
circa 100 km (60 mi) dopo l’installa-
zione di un pneumatico nuovo.
Si devono riscaldare i pneumatici
prima di una corsa ad alta velocità.
Regolare sempre la pressione dei
pneumatici in funzione delle condi-zioni di utilizzo del mezzo.
HAU21960
Ruote in lega Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, fare attenzione ai seguenti
punti che riguardano le ruote prescritte se-
condo specifica.
Prima di utilizzare il mezzo, controllare
sempre che i cerchi delle ruote non
presentino cricche, piegature o defor-
mazioni. Se si riscontrano danneggia-
menti, fare sostituire la ruota da un
concessionario Yamaha. Non tentare
di eseguire nemmeno la minima ripa-
razione di una ruota. In caso di defor-
mazioni o di cricche, la ruota va
sostituita.
In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può provocare
prestazioni scarse ed una cattiva ma-
novrabilità del mezzo e può abbreviare
la durata dei pneumatici.
Marciare a velocità moderate dopo il
cambio di un pneumatico, per permet-
tere alla superficie del pneumatico di
“rodarsi”, in modo da poter sviluppare
al meglio le proprie caratteristiche. Pneumatico anteriore:
Dimensioni:
120/60 ZR17M/C (55W)
Produttore/modello:
MICHELIN/Pilot SPORT N
DUNLOP/D208F J
Pneumatico posteriore:
Dimensioni:
180/55 ZR17M/C (73W)
Produttore/modello:
MICHELIN/Pilot SPORT B
DUNLOP/D208 AJ
ANTERIORE e POSTERIORE:
Valvola del pneumatico:
TR412
Spillo della valvola:
#9000A (antentico)
5SLH1.book Page 22 Tuesday, August 5, 2003 4:23 PM
Page 70 of 104
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-23
6

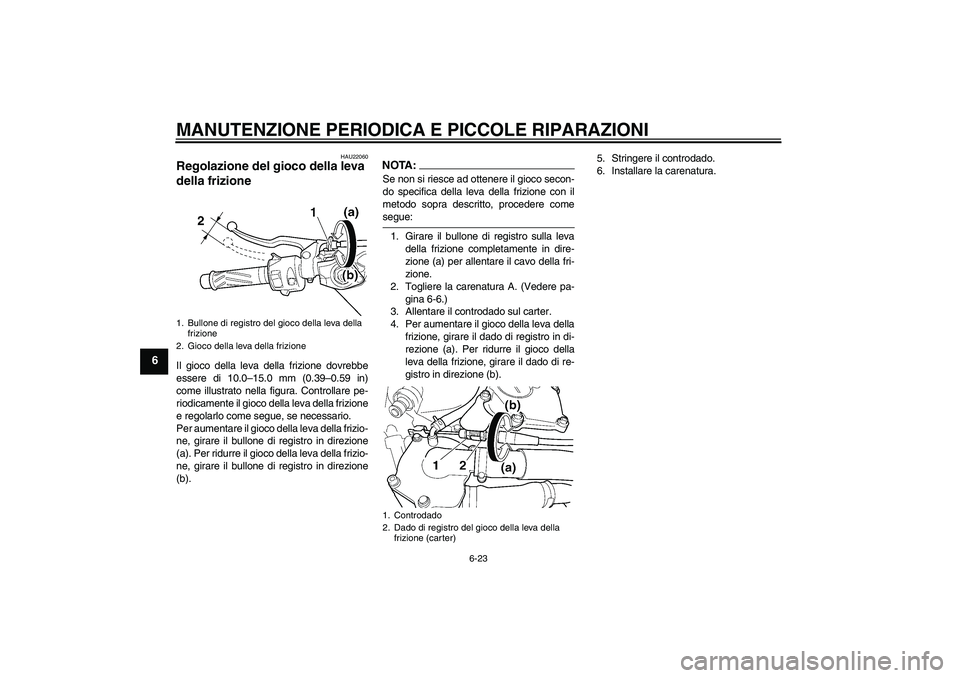

HAU22060
Regolazione del gioco della leva
della frizione Il gioco della leva della frizione dovrebbe
essere di 10.0–15.0 mm (0.39–0.59 in)
come illustrato nella figura. Controllare pe-
riodicamente il gioco della leva della frizione
e regolarlo come segue, se necessario.
Per aumentare il gioco della leva della frizio-
ne, girare il bullone di registro in direzione
(a). Per ridurre il gioco della leva della frizio-
ne, girare il bullone di registro in direzione
(b).
NOTA:Se non si riesce ad ottenere il gioco secon-
do specifica della leva della frizione con il
metodo sopra descritto, procedere comesegue:
1. Girare il bullone di registro sulla leva
della frizione completamente in dire-
zione (a) per allentare il cavo della fri-
zione.
2. Togliere la carenatura A. (Vedere pa-
gina 6-6.)
3. Allentare il controdado sul carter.
4. Per aumentare il gioco della leva della
frizione, girare il dado di registro in di-
rezione (a). Per ridurre il gioco della
leva della frizione, girare il dado di re-
gistro in direzione (b).5. Stringere il controdado.
6. Installare la carenatura.
1. Bullone di registro del gioco della leva della
frizione
2. Gioco della leva della frizione
1. Controdado
2. Dado di registro del gioco della leva della
frizione (carter)
5SLH1.book Page 23 Tuesday, August 5, 2003 4:23 PM
