YAMAHA YZF-R6 2004 Manuale duso (in Italian)

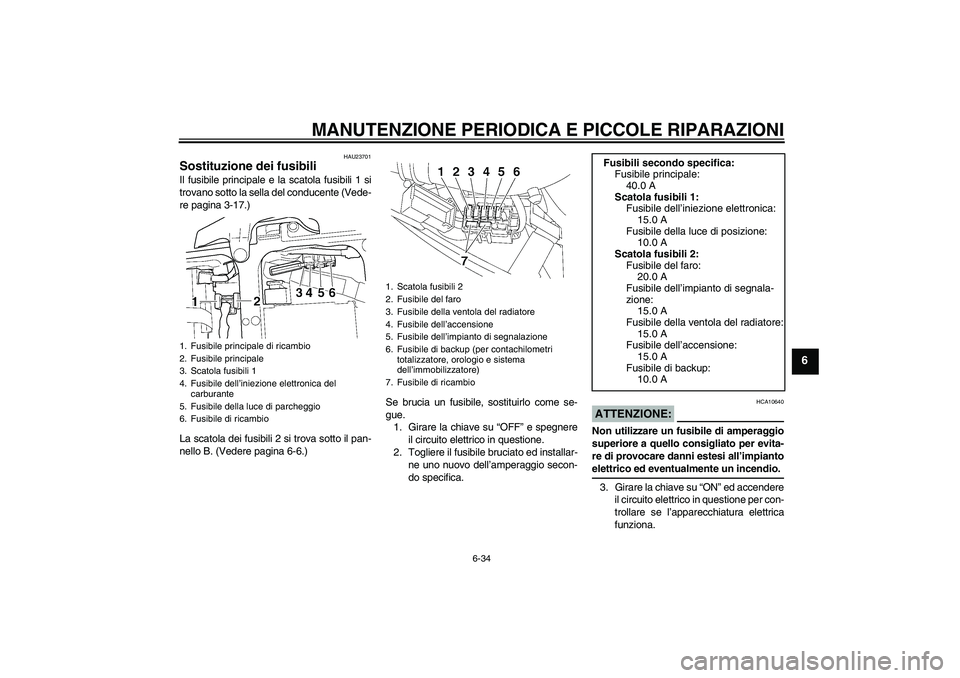

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-34
6
HAU23701
Sostituzione dei fusibili Il fusibile principale e la scatola fusibili 1 si
trovano sotto la sella del conducente (Vede-
re pagina 3-17.)
La scatola dei fusibili 2 si trova sotto il pan-
nello B. (Vedere pagina 6-6.)Se brucia un fusibile, sostituirlo come se-
gue.
1. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installar-
ne uno nuovo dell’amperaggio secon-
do specifica.
ATTENZIONE:
HCA10640
Non utilizzare un fusibile di amperaggio
superiore a quello consigliato per evita-
re di provocare danni estesi all’impiantoelettrico ed eventualmente un incendio.
3. Girare la chiave su “ON” ed accendere
il circuito elettrico in questione per con-
trollare se l’apparecchiatura elettrica
funziona.
1. Fusibile principale di ricambio
2. Fusibile principale
3. Scatola fusibili 1
4. Fusibile dell’iniezione elettronica del
carburante
5. Fusibile della luce di parcheggio
6. Fusibile di ricambio
1. Scatola fusibili 2
2. Fusibile del faro
3. Fusibile della ventola del radiatore
4. Fusibile dell’accensione
5. Fusibile dell’impianto di segnalazione
6. Fusibile di backup (per contachilometri
totalizzatore, orologio e sistema
dell’immobilizzatore)
7. Fusibile di ricambio
Fusibili secondo specifica:
Fusibile principale:
40.0 A
Scatola fusibili 1:
Fusibile dell’iniezione elettronica:
15.0 A
Fusibile della luce di posizione:
10.0 A
Scatola fusibili 2:
Fusibile del faro:
20.0 A
Fusibile dell’impianto di segnala-
zione:
15.0 A
Fusibile della ventola del radiatore:
15.0 A
Fusibile dell’accensione:
15.0 A
Fusibile di backup:
10.0 A
5SLH1.book Page 34 Tuesday, August 5, 2003 4:23 PM

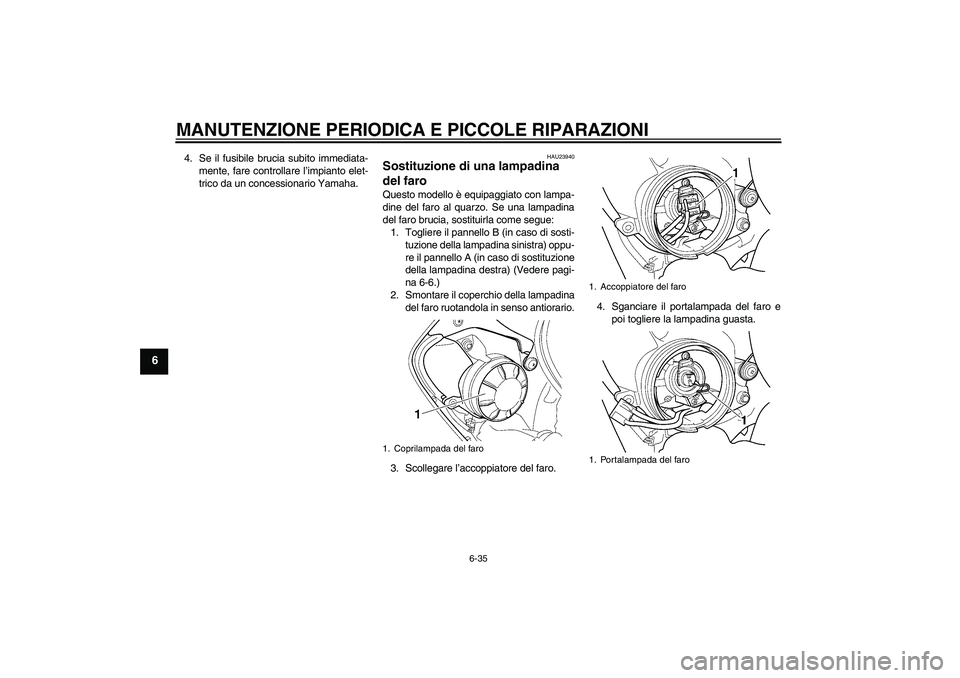

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-35
6
4. Se il fusibile brucia subito immediata-
mente, fare controllare l’impianto elet-
trico da un concessionario Yamaha.
HAU23940
Sostituzione di una lampadina
del faro Questo modello è equipaggiato con lampa-
dine del faro al quarzo. Se una lampadina
del faro brucia, sostituirla come segue:
1. Togliere il pannello B (in caso di sosti-
tuzione della lampadina sinistra) oppu-
re il pannello A (in caso di sostituzione
della lampadina destra) (Vedere pagi-
na 6-6.)
2. Smontare il coperchio della lampadina
del faro ruotandola in senso antiorario.
3. Scollegare l’accoppiatore del faro.4. Sganciare il portalampada del faro e
poi togliere la lampadina guasta.1. Coprilampada del faro
1. Accoppiatore del faro
1. Portalampada del faro
5SLH1.book Page 35 Tuesday, August 5, 2003 4:23 PM

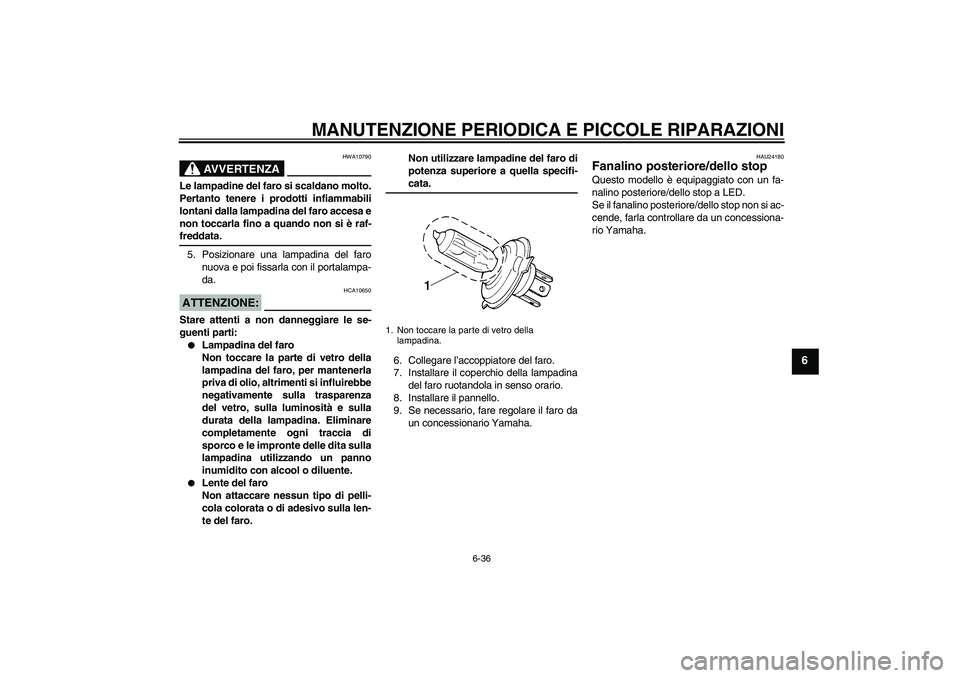

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-36
6
AVVERTENZA
HWA10790
Le lampadine del faro si scaldano molto.
Pertanto tenere i prodotti infiammabili
lontani dalla lampadina del faro accesa e
non toccarla fino a quando non si è raf-freddata.
5. Posizionare una lampadina del faro
nuova e poi fissarla con il portalampa-
da.ATTENZIONE:
HCA10650
Stare attenti a non danneggiare le se-
guenti parti:

Lampadina del faro
Non toccare la parte di vetro della
lampadina del faro, per mantenerla
priva di olio, altrimenti si influirebbe
negativamente sulla trasparenza
del vetro, sulla luminosità e sulla
durata della lampadina. Eliminare
completamente ogni traccia di
sporco e le impronte delle dita sulla
lampadina utilizzando un panno
inumidito con alcool o diluente.


Lente del faro
Non attaccare nessun tipo di pelli-
cola colorata o di adesivo sulla len-
te del faro.Non utilizzare lampadine del faro di
potenza superiore a quella specifi-
cata.
6. Collegare l’accoppiatore del faro.
7. Installare il coperchio della lampadina
del faro ruotandola in senso orario.
8. Installare il pannello.
9. Se necessario, fare regolare il faro da
un concessionario Yamaha.
HAU24180
Fanalino posteriore/dello stop Questo modello è equipaggiato con un fa-
nalino posteriore/dello stop a LED.
Se il fanalino posteriore/dello stop non si ac-
cende, farla controllare da un concessiona-
rio Yamaha.
1. Non toccare la parte di vetro della
lampadina.
5SLH1.book Page 36 Tuesday, August 5, 2003 4:23 PM

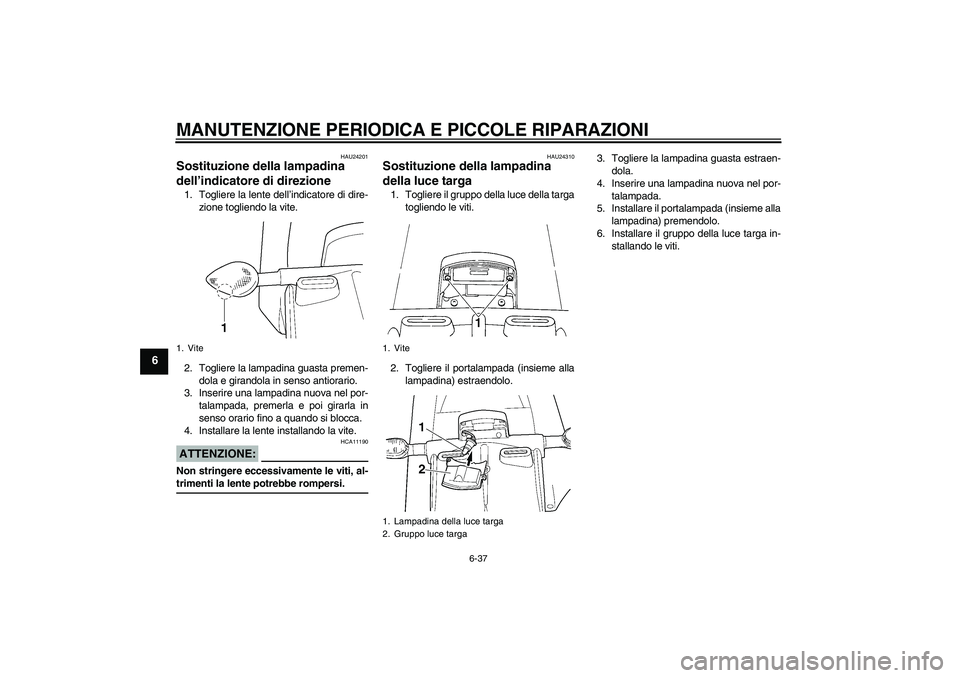

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-37
6
HAU24201
Sostituzione della lampadina
dell’indicatore di direzione 1. Togliere la lente dell’indicatore di dire-
zione togliendo la vite.
2. Togliere la lampadina guasta premen-
dola e girandola in senso antiorario.
3. Inserire una lampadina nuova nel por-
talampada, premerla e poi girarla in
senso orario fino a quando si blocca.
4. Installare la lente installando la vite.ATTENZIONE:
HCA11190
Non stringere eccessivamente le viti, al-trimenti la lente potrebbe rompersi.
HAU24310
Sostituzione della lampadina
della luce targa 1. Togliere il gruppo della luce della targa
togliendo le viti.
2. Togliere il portalampada (insieme alla
lampadina) estraendolo.3. Togliere la lampadina guasta estraen-
dola.
4. Inserire una lampadina nuova nel por-
talampada.
5. Installare il portalampada (insieme alla
lampadina) premendolo.
6. Installare il gruppo della luce targa in-
stallando le viti.
1. Vite
1. Vite
1. Lampadina della luce targa
2. Gruppo luce targa
5SLH1.book Page 37 Tuesday, August 5, 2003 4:23 PM

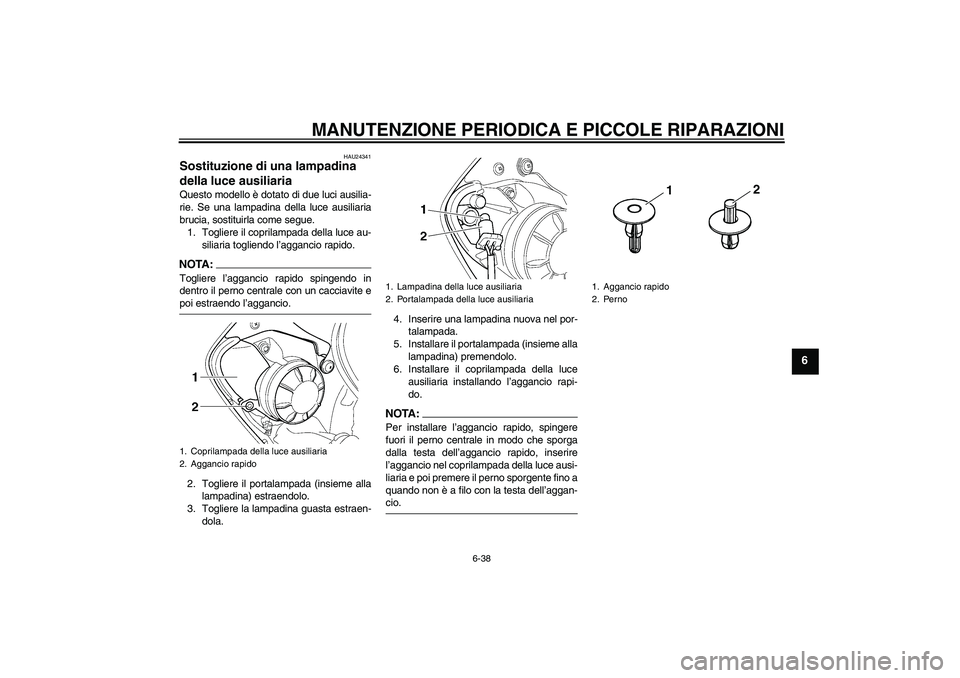

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-38
6
HAU24341
Sostituzione di una lampadina
della luce ausiliaria Questo modello è dotato di due luci ausilia-
rie. Se una lampadina della luce ausiliaria
brucia, sostituirla come segue.
1. Togliere il coprilampada della luce au-
siliaria togliendo l’aggancio rapido.NOTA:Togliere l’aggancio rapido spingendo in
dentro il perno centrale con un cacciavite epoi estraendo l’aggancio.
2. Togliere il portalampada (insieme alla
lampadina) estraendolo.
3. Togliere la lampadina guasta estraen-
dola.4. Inserire una lampadina nuova nel por-
talampada.
5. Installare il portalampada (insieme alla
lampadina) premendolo.
6. Installare il coprilampada della luce
ausiliaria installando l’aggancio rapi-
do.
NOTA:Per installare l’aggancio rapido, spingere
fuori il perno centrale in modo che sporga
dalla testa dell’aggancio rapido, inserire
l’aggancio nel coprilampada della luce ausi-
liaria e poi premere il perno sporgente fino a
quando non è a filo con la testa dell’aggan-cio.
1. Coprilampada della luce ausiliaria
2. Aggancio rapido
1. Lampadina della luce ausiliaria
2. Portalampada della luce ausiliaria
1. Aggancio rapido
2. Perno
12
5SLH1.book Page 38 Tuesday, August 5, 2003 4:23 PM

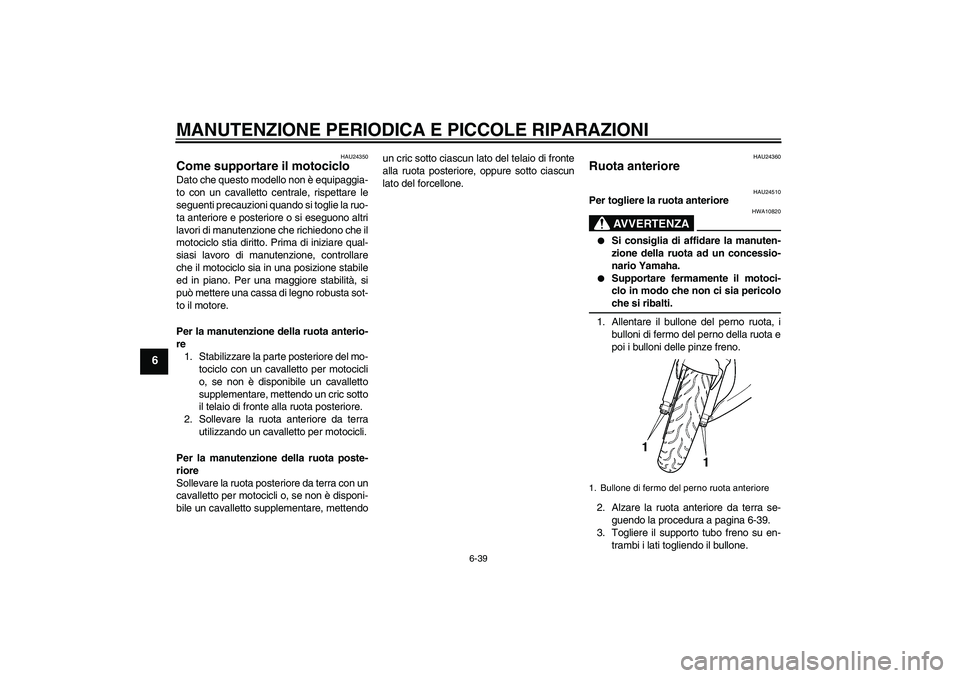

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-39
6
HAU24350
Come supportare il motociclo Dato che questo modello non è equipaggia-
to con un cavalletto centrale, rispettare le
seguenti precauzioni quando si toglie la ruo-
ta anteriore e posteriore o si eseguono altri
lavori di manutenzione che richiedono che il
motociclo stia diritto. Prima di iniziare qual-
siasi lavoro di manutenzione, controllare
che il motociclo sia in una posizione stabile
ed in piano. Per una maggiore stabilità, si
può mettere una cassa di legno robusta sot-
to il motore.
Per la manutenzione della ruota anterio-
re
1. Stabilizzare la parte posteriore del mo-
tociclo con un cavalletto per motocicli
o, se non è disponibile un cavalletto
supplementare, mettendo un cric sotto
il telaio di fronte alla ruota posteriore.
2. Sollevare la ruota anteriore da terra
utilizzando un cavalletto per motocicli.
Per la manutenzione della ruota poste-
riore
Sollevare la ruota posteriore da terra con un
cavalletto per motocicli o, se non è disponi-
bile un cavalletto supplementare, mettendoun cric sotto ciascun lato del telaio di fronte
alla ruota posteriore, oppure sotto ciascun
lato del forcellone.
HAU24360
Ruota anteriore
HAU24510
Per togliere la ruota anteriore
AVVERTENZA
HWA10820


Si consiglia di affidare la manuten-
zione della ruota ad un concessio-
nario Yamaha.


Supportare fermamente il motoci-
clo in modo che non ci sia pericoloche si ribalti.
1. Allentare il bullone del perno ruota, i
bulloni di fermo del perno della ruota e
poi i bulloni delle pinze freno.
2. Alzare la ruota anteriore da terra se-
guendo la procedura a pagina 6-39.
3. Togliere il supporto tubo freno su en-
trambi i lati togliendo il bullone.
1. Bullone di fermo del perno ruota anteriore
5SLH1.book Page 39 Tuesday, August 5, 2003 4:23 PM

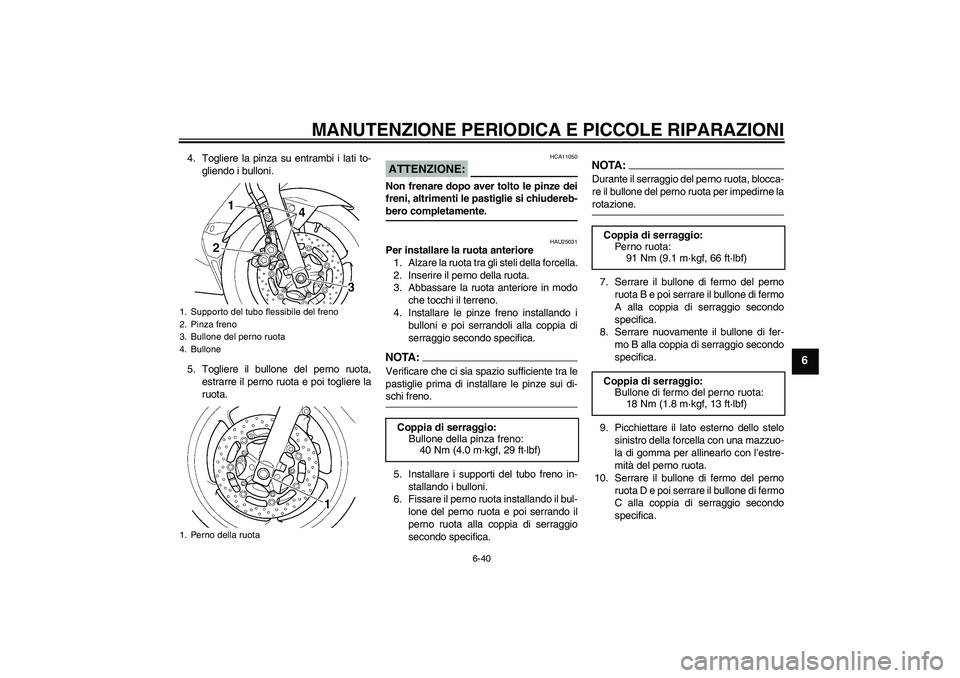

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-40
6
4. Togliere la pinza su entrambi i lati to-
gliendo i bulloni.
5. Togliere il bullone del perno ruota,
estrarre il perno ruota e poi togliere la
ruota.
ATTENZIONE:
HCA11050
Non frenare dopo aver tolto le pinze dei
freni, altrimenti le pastiglie si chiudereb-bero completamente.
HAU25031
Per installare la ruota anteriore
1. Alzare la ruota tra gli steli della forcella.
2. Inserire il perno della ruota.
3. Abbassare la ruota anteriore in modo
che tocchi il terreno.
4. Installare le pinze freno installando i
bulloni e poi serrandoli alla coppia di
serraggio secondo specifica.NOTA:Verificare che ci sia spazio sufficiente tra le
pastiglie prima di installare le pinze sui di-schi freno.
5. Installare i supporti del tubo freno in-
stallando i bulloni.
6. Fissare il perno ruota installando il bul-
lone del perno ruota e poi serrando il
perno ruota alla coppia di serraggio
secondo specifica.
NOTA:Durante il serraggio del perno ruota, blocca-
re il bullone del perno ruota per impedirne larotazione.
7. Serrare il bullone di fermo del perno
ruota B e poi serrare il bullone di fermo
A alla coppia di serraggio secondo
specifica.
8. Serrare nuovamente il bullone di fer-
mo B alla coppia di serraggio secondo
specifica.
9. Picchiettare il lato esterno dello stelo
sinistro della forcella con una mazzuo-
la di gomma per allinearlo con l’estre-
mità del perno ruota.
10. Serrare il bullone di fermo del perno
ruota D e poi serrare il bullone di fermo
C alla coppia di serraggio secondo
specifica.
1. Supporto del tubo flessibile del freno
2. Pinza freno
3. Bullone del perno ruota
4. Bullone
1. Perno della ruota
Coppia di serraggio:
Bullone della pinza freno:
40 Nm (4.0 m·kgf, 29 ft·lbf)
Coppia di serraggio:
Perno ruota:
91 Nm (9.1 m·kgf, 66 ft·lbf)
Coppia di serraggio:
Bullone di fermo del perno ruota:
18 Nm (1.8 m·kgf, 13 ft·lbf)
5SLH1.book Page 40 Tuesday, August 5, 2003 4:23 PM

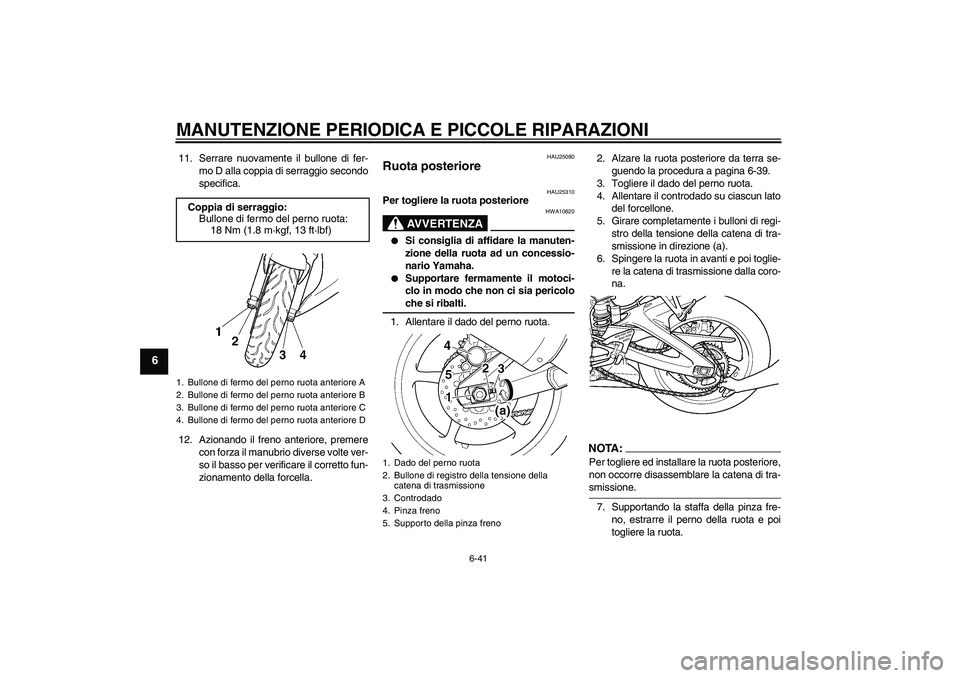

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-41
6
11. Serrare nuovamente il bullone di fer-
mo D alla coppia di serraggio secondo
specifica.
12. Azionando il freno anteriore, premere
con forza il manubrio diverse volte ver-
so il basso per verificare il corretto fun-
zionamento della forcella.
HAU25080
Ruota posteriore
HAU25310
Per togliere la ruota posteriore
AVVERTENZA
HWA10820


Si consiglia di affidare la manuten-
zione della ruota ad un concessio-
nario Yamaha.


Supportare fermamente il motoci-
clo in modo che non ci sia pericoloche si ribalti.
1. Allentare il dado del perno ruota.2. Alzare la ruota posteriore da terra se-
guendo la procedura a pagina 6-39.
3. Togliere il dado del perno ruota.
4. Allentare il controdado su ciascun lato
del forcellone.
5. Girare completamente i bulloni di regi-
stro della tensione della catena di tra-
smissione in direzione (a).
6. Spingere la ruota in avanti e poi toglie-
re la catena di trasmissione dalla coro-
na.
NOTA:Per togliere ed installare la ruota posteriore,
non occorre disassemblare la catena di tra-smissione.
7. Supportando la staffa della pinza fre-
no, estrarre il perno della ruota e poi
togliere la ruota. Coppia di serraggio:
Bullone di fermo del perno ruota:
18 Nm (1.8 m·kgf, 13 ft·lbf)
1. Bullone di fermo del perno ruota anteriore A
2. Bullone di fermo del perno ruota anteriore B
3. Bullone di fermo del perno ruota anteriore C
4. Bullone di fermo del perno ruota anteriore D
1. Dado del perno ruota
2. Bullone di registro della tensione della
catena di trasmissione
3. Controdado
4. Pinza freno
5. Supporto della pinza freno
5SLH1.book Page 41 Tuesday, August 5, 2003 4:23 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-42
6

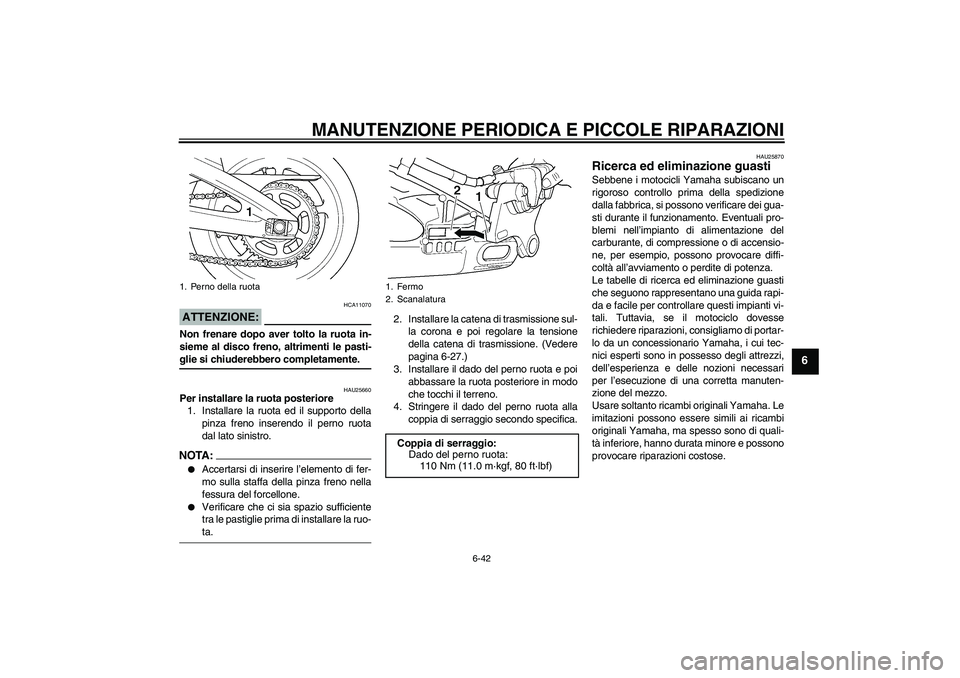

ATTENZIONE:
HCA11070
Non frenare dopo aver tolto la ruota in-
sieme al disco freno, altrimenti le pasti-glie si chiuderebbero completamente.
HAU25660
Per installare la ruota posteriore
1. Installare la ruota ed il supporto della
pinza freno inserendo il perno ruota
dal lato sinistro.NOTA:

Accertarsi di inserire l’elemento di fer-
mo sulla staffa della pinza freno nella
fessura del forcellone.


Verificare che ci sia spazio sufficiente
tra le pastiglie prima di installare la ruo-ta.2. Installare la catena di trasmissione sul-
la corona e poi regolare la tensione
della catena di trasmissione. (Vedere
pagina 6-27.)
3. Installare il dado del perno ruota e poi
abbassare la ruota posteriore in modo
che tocchi il terreno.
4. Stringere il dado del perno ruota alla
coppia di serraggio secondo specifica.
HAU25870
Ricerca ed eliminazione guasti Sebbene i motocicli Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei gua-
sti durante il funzionamento. Eventuali pro-
blemi nell’impianto di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
Le tabelle di ricerca ed eliminazione guasti
che seguono rappresentano una guida rapi-
da e facile per controllare questi impianti vi-
tali. Tuttavia, se il motociclo dovesse
richiedere riparazioni, consigliamo di portar-
lo da un concessionario Yamaha, i cui tec-
nici esperti sono in possesso degli attrezzi,
dell’esperienza e delle nozioni necessari
per l’esecuzione di una corretta manuten-
zione del mezzo.
Usare soltanto ricambi originali Yamaha. Le
imitazioni possono essere simili ai ricambi
originali Yamaha, ma spesso sono di quali-
tà inferiore, hanno durata minore e possono
provocare riparazioni costose.
1. Perno della ruota
1. Fermo
2. Scanalatura
Coppia di serraggio:
Dado del perno ruota:
110 Nm (11.0 m·kgf, 80 ft·lbf)
5SLH1.book Page 42 Tuesday, August 5, 2003 4:23 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-43
6
HAU25911

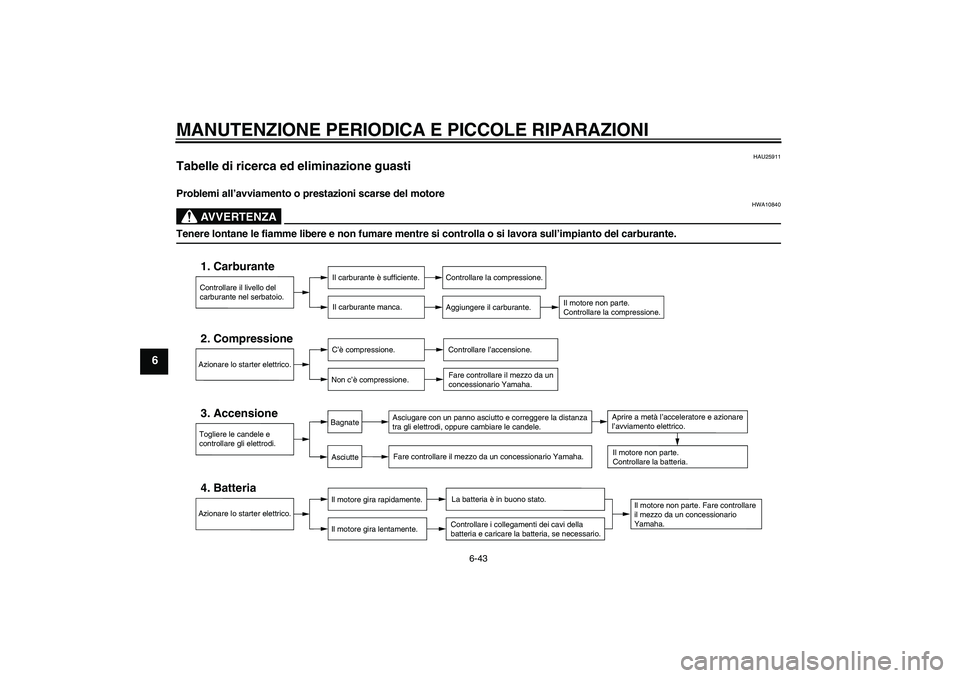

Tabelle di ricerca ed eliminazione guasti Problemi all’avviamento o prestazioni scarse del motore
AVVERTENZA
HWA10840
Tenere lontane le fiamme libere e non fumare mentre si controlla o si lavora sull’impianto del carburante.
Controllare il livello del
carburante nel serbatoio.1. Carburante
Il carburante è sufficiente.
Il carburante manca.
Controllare la compressione.
Aggiungere il carburante.
Il motore non parte.
Controllare la compressione.
Azionare lo starter elettrico.2. Compressione
C’è compressione.
Non c’è compressione.
Controllare l’accensione.
Fare controllare il mezzo da un
concessionario Yamaha.
Togliere le candele e
controllare gli elettrodi.3. Accensione
Asciugare con un panno asciutto e correggere la distanza
tra gli elettrodi, oppure cambiare le candele.
Fare controllare il mezzo da un concessionario Yamaha.
Il motore non parte. Fare controllare
il mezzo da un concessionario
Yamaha.
Il motore non parte.
Controllare la batteria.
Azionare lo starter elettrico.4. Batteria
Il motore gira rapidamente.
Il motore gira lentamente.
La batteria è in buono stato.Controllare i collegamenti dei cavi della
batteria e caricare la batteria, se necessario.
AsciutteBagnate
Aprire a metà l’acceleratore e azionare
l’avviamento elettrico.
5SLH1.book Page 43 Tuesday, August 5, 2003 4:23 PM
