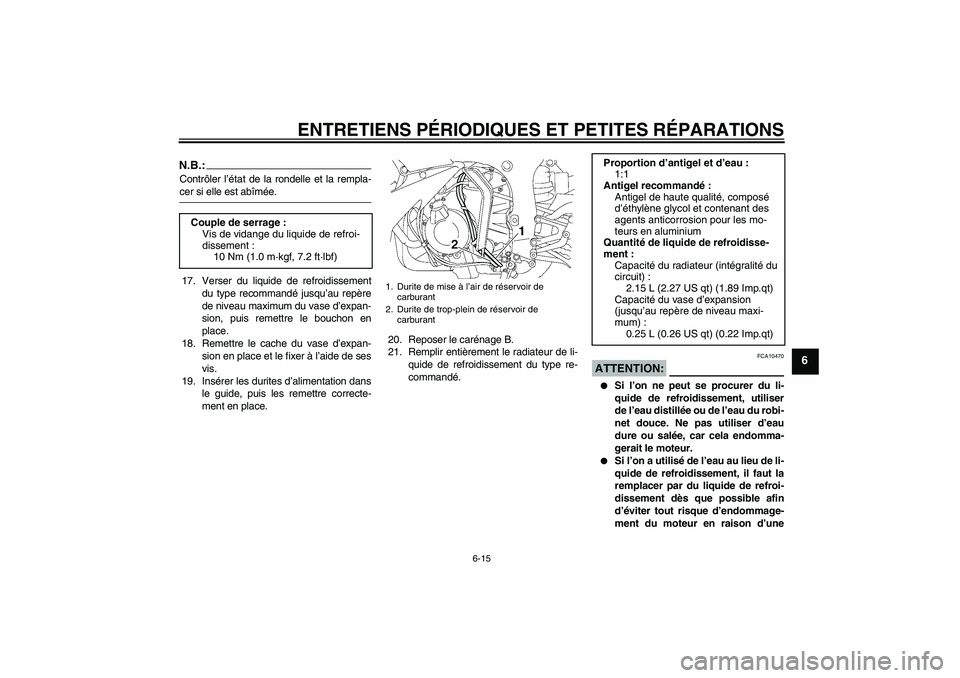

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-15
6
N.B.:Contrôler l’état de la rondelle et la rempla-cer si elle est abîmée.
17. Verser du liquide de refroidissement
du type recommandé jusqu’au repère
de niveau maximum du vase d’expan-
sion, puis remettre le bouchon en
place.
18. Remettre le cache du vase d’expan-
sion en place et le fixer à l’aide de ses
vis.
19. Insérer les durites d’alimentation dans
le guide, puis les remettre correcte-
ment en place.20. Reposer le carénage B.
21. Remplir entièrement le radiateur de li-
quide de refroidissement du type re-
commandé.
ATTENTION:
FCA10470


Si l’on ne peut se procurer du li-
quide de refroidissement, utiliser
de l’eau distillée ou de l’eau du robi-
net douce. Ne pas utiliser d’eau
dure ou salée, car cela endomma-
gerait le moteur.


Si l’on a utilisé de l’eau au lieu de li-
quide de refroidissement, il faut la
remplacer par du liquide de refroi-
dissement dès que possible afin
d’éviter tout risque d’endommage-
ment du moteur en raison d’une Couple de serrage :
Vis de vidange du liquide de refroi-
dissement :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1. Durite de mise à l’air de réservoir de
carburant
2. Durite de trop-plein de réservoir de
carburant
Proportion d’antigel et d’eau :
1:1
Antigel recommandé :
Antigel de haute qualité, composé
d’éthylène glycol et contenant des
agents anticorrosion pour les mo-
teurs en aluminium
Quantité de liquide de refroidisse-
ment :
Capacité du radiateur (intégralité du
circuit) :
2.15 L (2.27 US qt) (1.89 Imp.qt)
Capacité du vase d’expansion
(jusqu’au repère de niveau maxi-
mum) :
0.25 L (0.26 US qt) (0.22 Imp.qt)
5SLF1.book Page 15 Wednesday, August 20, 2003 8:33 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

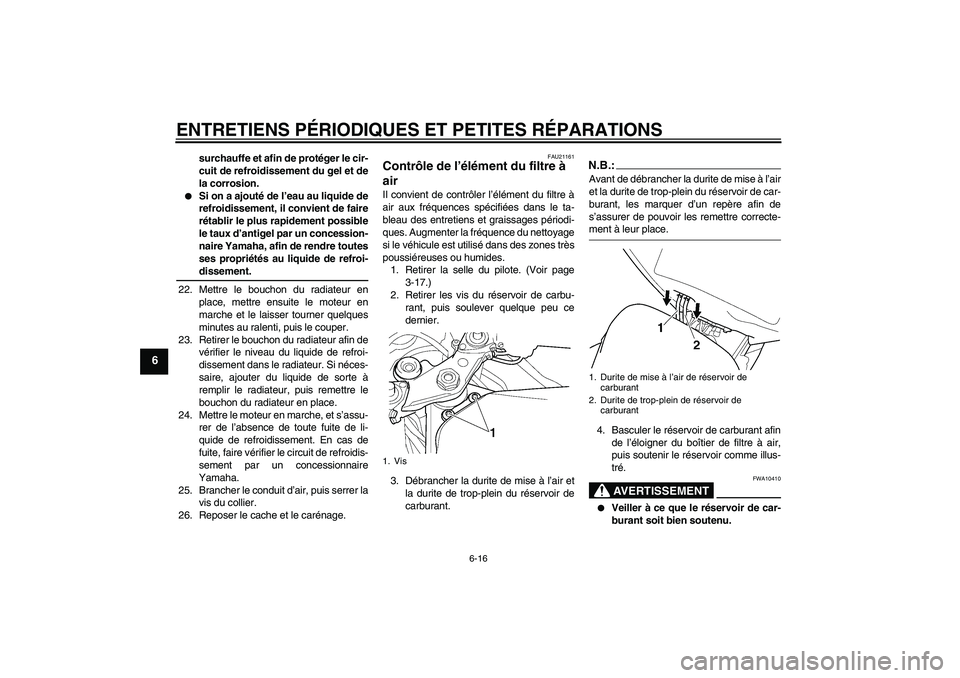

6-16
6
surchauffe et afin de protéger le cir-
cuit de refroidissement du gel et de
la corrosion.


Si on a ajouté de l’eau au liquide de
refroidissement, il convient de faire
rétablir le plus rapidement possible
le taux d’antigel par un concession-
naire Yamaha, afin de rendre toutes
ses propriétés au liquide de refroi-dissement.
22. Mettre le bouchon du radiateur en
place, mettre ensuite le moteur en
marche et le laisser tourner quelques
minutes au ralenti, puis le couper.
23. Retirer le bouchon du radiateur afin de
vérifier le niveau du liquide de refroi-
dissement dans le radiateur. Si néces-
saire, ajouter du liquide de sorte à
remplir le radiateur, puis remettre le
bouchon du radiateur en place.
24. Mettre le moteur en marche, et s’assu-
rer de l’absence de toute fuite de li-
quide de refroidissement. En cas de
fuite, faire vérifier le circuit de refroidis-
sement par un concessionnaire
Yamaha.
25. Brancher le conduit d’air, puis serrer la
vis du collier.
26. Reposer le cache et le carénage.
FAU21161
Contrôle de l’élément du filtre à
air Il convient de contrôler l’élément du filtre à
air aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques. Augmenter la fréquence du nettoyage
si le véhicule est utilisé dans des zones très
poussiéreuses ou humides.
1. Retirer la selle du pilote. (Voir page
3-17.)
2. Retirer les vis du réservoir de carbu-
rant, puis soulever quelque peu ce
dernier.
3. Débrancher la durite de mise à l’air et
la durite de trop-plein du réservoir de
carburant.
N.B.:Avant de débrancher la durite de mise à l’air
et la durite de trop-plein du réservoir de car-
burant, les marquer d’un repère afin de
s’assurer de pouvoir les remettre correcte-ment à leur place.
4. Basculer le réservoir de carburant afin
de l’éloigner du boîtier de filtre à air,
puis soutenir le réservoir comme illus-
tré.
AVERTISSEMENT
FWA10410


Veiller à ce que le réservoir de car-
burant soit bien soutenu.
1. Vis
1. Durite de mise à l’air de réservoir de
carburant
2. Durite de trop-plein de réservoir de
carburant
5SLF1.book Page 16 Wednesday, August 20, 2003 8:33 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

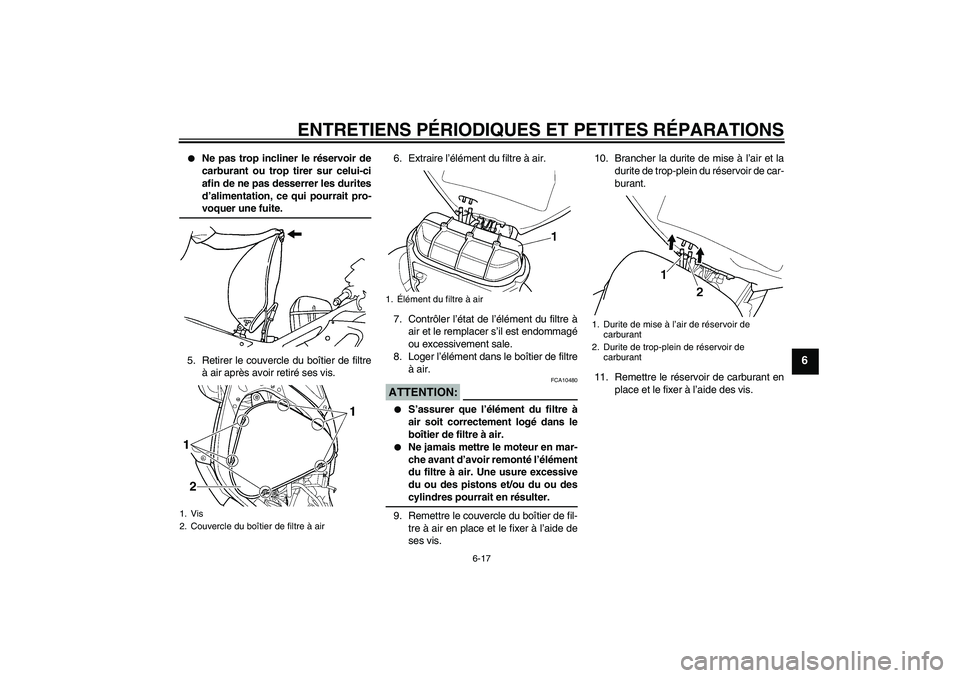

6-17
6


Ne pas trop incliner le réservoir de
carburant ou trop tirer sur celui-ci
afin de ne pas desserrer les durites
d’alimentation, ce qui pourrait pro-voquer une fuite.
5. Retirer le couvercle du boîtier de filtre
à air après avoir retiré ses vis.6. Extraire l’élément du filtre à air.
7. Contrôler l’état de l’élément du filtre à
air et le remplacer s’il est endommagé
ou excessivement sale.
8. Loger l’élément dans le boîtier de filtre
à air.
ATTENTION:
FCA10480


S’assurer que l’élément du filtre à
air soit correctement logé dans le
boîtier de filtre à air.


Ne jamais mettre le moteur en mar-
che avant d’avoir remonté l’élément
du filtre à air. Une usure excessive
du ou des pistons et/ou du ou descylindres pourrait en résulter.
9. Remettre le couvercle du boîtier de fil-
tre à air en place et le fixer à l’aide de
ses vis.10. Brancher la durite de mise à l’air et la
durite de trop-plein du réservoir de car-
burant.
11. Remettre le réservoir de carburant en
place et le fixer à l’aide des vis.
1. Vis
2. Couvercle du boîtier de filtre à air
1.Élément du filtre à air
1. Durite de mise à l’air de réservoir de
carburant
2. Durite de trop-plein de réservoir de
carburant
5SLF1.book Page 17 Wednesday, August 20, 2003 8:33 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

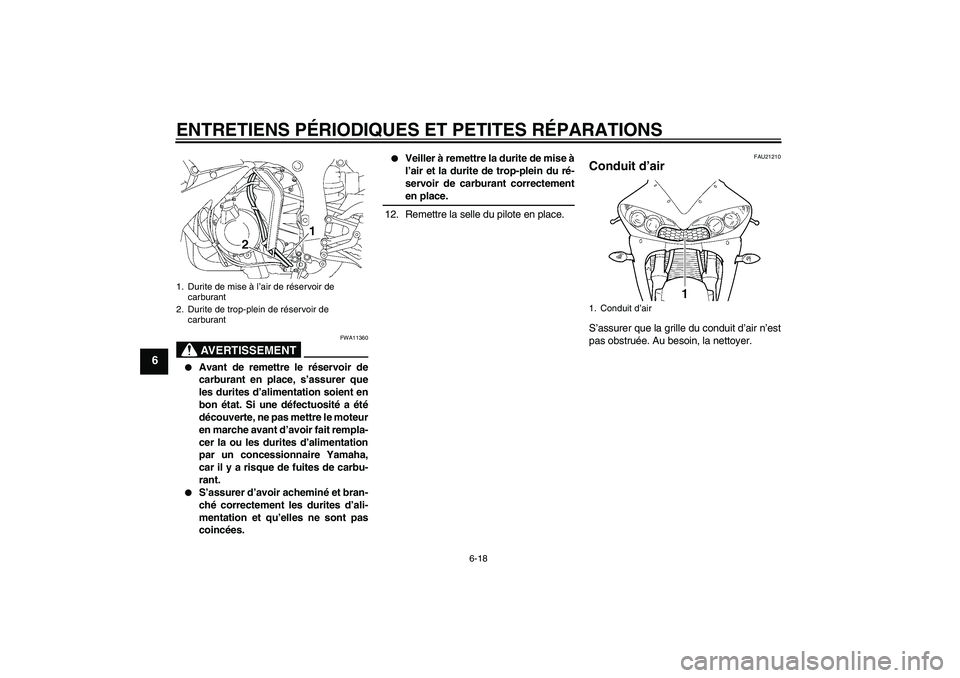

6-18
6
AVERTISSEMENT
FWA11360


Avant de remettre le réservoir de
carburant en place, s’assurer que
les durites d’alimentation soient en
bon état. Si une défectuosité a été
découverte, ne pas mettre le moteur
en marche avant d’avoir fait rempla-
cer la ou les durites d’alimentation
par un concessionnaire Yamaha,
car il y a risque de fuites de carbu-
rant.


S’assurer d’avoir acheminé et bran-
ché correctement les durites d’ali-
mentation et qu’elles ne sont pas
coincées.


Veiller à remettre la durite de mise à
l’air et la durite de trop-plein du ré-
servoir de carburant correctementen place.
12. Remettre la selle du pilote en place.
FAU21210
Conduit d’air S’assurer que la grille du conduit d’air n’est
pas obstruée. Au besoin, la nettoyer.
1. Durite de mise à l’air de réservoir de
carburant
2. Durite de trop-plein de réservoir de
carburant
1. Conduit d’air
5SLF1.book Page 18 Wednesday, August 20, 2003 8:33 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

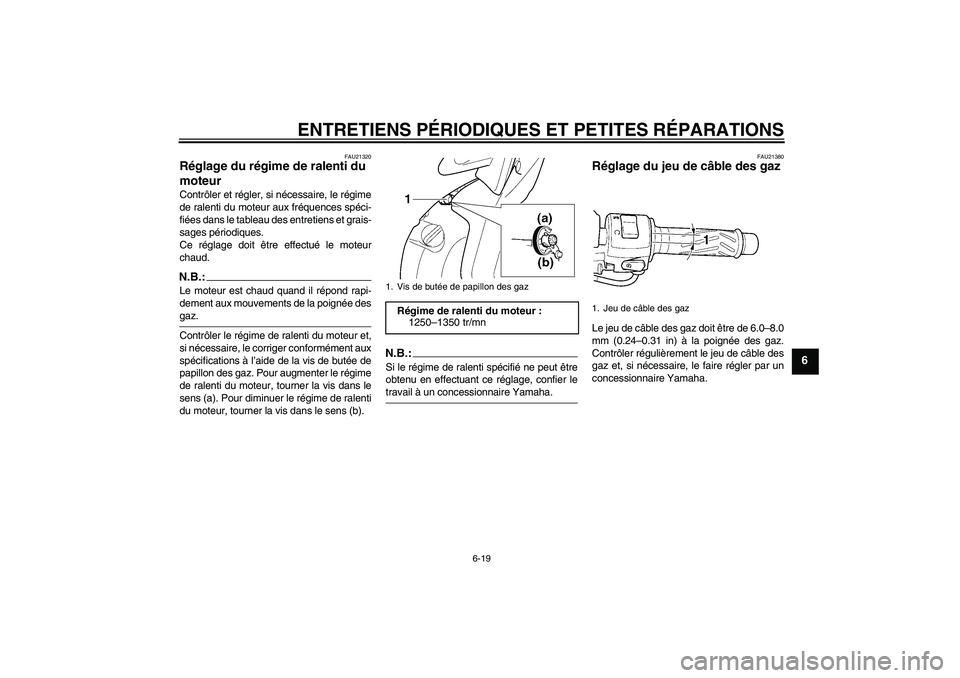

6-19
6
FAU21320
Réglage du régime de ralenti du
moteur Contrôler et régler, si nécessaire, le régime
de ralenti du moteur aux fréquences spéci-
fiées dans le tableau des entretiens et grais-
sages périodiques.
Ce réglage doit être effectué le moteur
chaud.N.B.:Le moteur est chaud quand il répond rapi-
dement aux mouvements de la poignée desgaz.
Contrôler le régime de ralenti du moteur et,
si nécessaire, le corriger conformément aux
spécifications à l’aide de la vis de butée de
papillon des gaz. Pour augmenter le régime
de ralenti du moteur, tourner la vis dans le
sens (a). Pour diminuer le régime de ralenti
du moteur, tourner la vis dans le sens (b).
N.B.:Si le régime de ralenti spécifié ne peut être
obtenu en effectuant ce réglage, confier letravail à un concessionnaire Yamaha.
FAU21380
Réglage du jeu de câble des gaz Le jeu de câble des gaz doit être de 6.0–8.0
mm (0.24–0.31 in) à la poignée des gaz.
Contrôler régulièrement le jeu de câble des
gaz et, si nécessaire, le faire régler par un
concessionnaire Yamaha.
1. Vis de butée de papillon des gaz
Régime de ralenti du moteur :
1250–1350 tr/mn
1. Jeu de câble des gaz
5SLF1.book Page 19 Wednesday, August 20, 2003 8:33 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

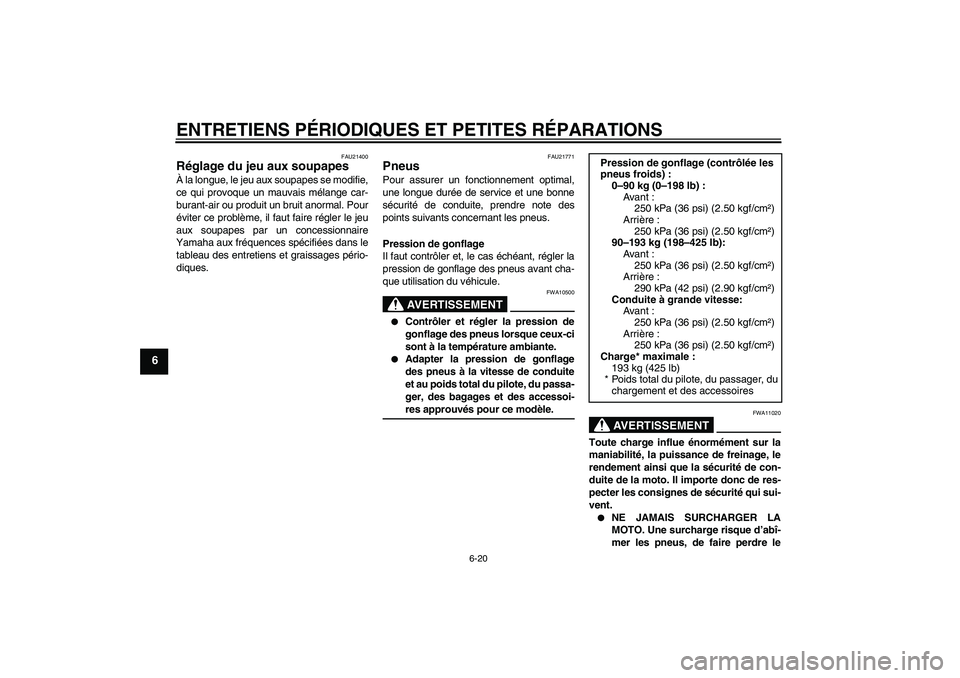

6-20
6
FAU21400
Réglage du jeu aux soupapes À la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
FAU21771
Pneus Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA10500


Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.


Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du passa-
ger, des bagages et des accessoi-res approuvés pour ce modèle.
AVERTISSEMENT
FWA11020
Toute charge influe énormément sur la
maniabilité, la puissance de freinage, le
rendement ainsi que la sécurité de con-
duite de la moto. Il importe donc de res-
pecter les consignes de sécurité qui sui-
vent.

NE JAMAIS SURCHARGER LA
MOTO. Une surcharge risque d’abî-
mer les pneus, de faire perdre le Pression de gonflage (contrôlée les
pneus froids) :
0–90 kg (0–198 lb) :
Avant :
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière :
250 kPa (36 psi) (2.50 kgf/cm²)
90–193 kg (198–425 lb):
Avant :
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière :
290 kPa (42 psi) (2.90 kgf/cm²)
Conduite à grande vitesse:
Avant :
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière :
250 kPa (36 psi) (2.50 kgf/cm²)
Charge* maximale :
193 kg (425 lb)
* Poids total du pilote, du passager, du
chargement et des accessoires
5SLF1.book Page 20 Wednesday, August 20, 2003 8:33 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-21
6
contrôle et d’être à l’origine d’un ac-
cident grave. S’assurer que le poids
total du pilote, passager, des baga-
ges et accessoires ne dépasse pas
la limite de charge de ce véhicule.


Ne pas transporter d’objet mal fixé
qui pourrait se détacher.


Attacher soigneusement les baga-
ges les plus lourds près du centre
de la mot o et répartir le poids égale-
ment de chaque côté.


Régler la suspension et la pression
de gonflage des pneus en fonction
de la charge.


Contrôler l’état des pneus et la
pression de gonflage avant chaquedépart.
Contrôle des pneusContrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha.
N.B.:La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation dupays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA10470


Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.


Le remplacement des pièces se rap-
portant aux freins et aux roues doit
être confié à un concessionnaire
Yamaha, car celui-ci possède les
connaissances et l’expérience né-cessaires à ces travaux.Renseignements sur les pneus
Cette moto est équipée de roues coulées et
de pneus sans chambre à air munis d’une
valve.
AVERTISSEMENT
FWA10480


Les pneus avant et arrière doivent
être de la même conception et du
même fabricant afin de garantir une
bonne tenue de route.


Après avoir subi de nombreux
tests, les pneus cités ci-après ont
été homologués par Yamaha Motor
Co., Ltd. pour ce modèle.
1. Flanc de pneu
2. Profondeur de sculpture de pneu
Profondeur de sculpture de pneu mi-
nimale (avant et arrière) :
1.6 mm (0.06 in)
1. Valve de gonflage
2. Obus de valve de gonflage
3. Capuchon de valve de gonflage et joint
5SLF1.book Page 21 Wednesday, August 20, 2003 8:33 AM

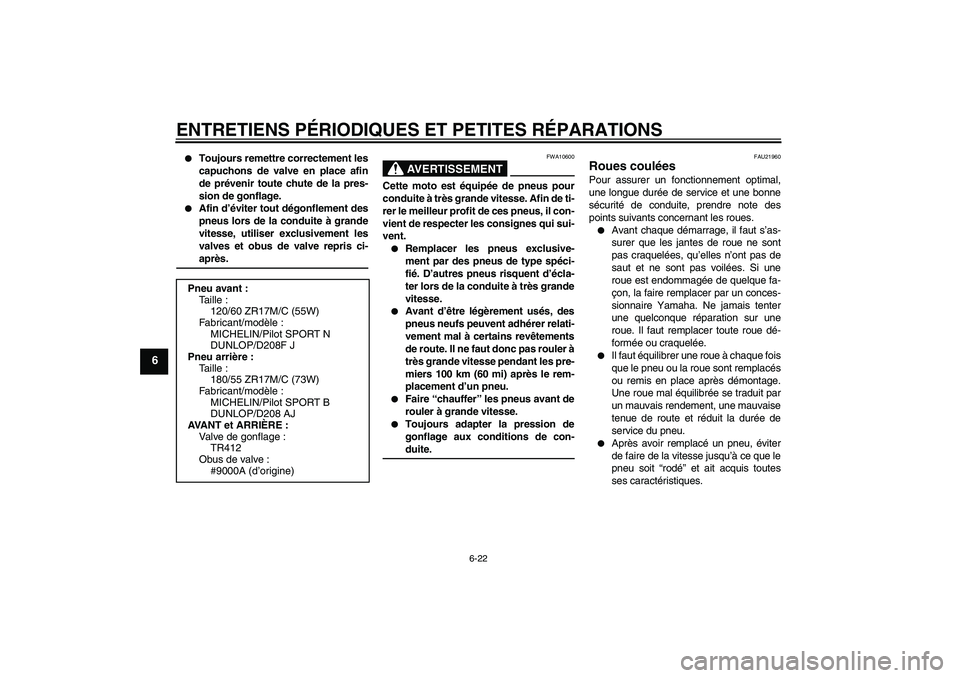

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-22
6


Toujours remettre correctement les
capuchons de valve en place afin
de prévenir toute chute de la pres-
sion de gonflage.


Afin d’éviter tout dégonflement des
pneus lors de la conduite à grande
vitesse, utiliser exclusivement les
valves et obus de valve repris ci-après.
AVERTISSEMENT
FWA10600
Cette moto est équipée de pneus pour
conduite à très grande vitesse. Afin de ti-
rer le meilleur profit de ces pneus, il con-
vient de respecter les consignes qui sui-
vent.

Remplacer les pneus exclusive-
ment par des pneus de type spéci-
fié. D’autres pneus risquent d’écla-
ter lors de la conduite à très grande
vitesse.


Avant d’être légèrement usés, des
pneus neufs peuvent adhérer relati-
vement mal à certains revêtements
de route. Il ne faut donc pas rouler à
très grande vitesse pendant les pre-
miers 100 km (60 mi) après le rem-
placement d’un pneu.


Faire “chauffer” les pneus avant de
rouler à grande vitesse.


Toujours adapter la pression de
gonflage aux conditions de con-duite.
FAU21960
Roues coulées Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues.

Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont pas voilées. Si une
roue est endommagée de quelque fa-
çon, la faire remplacer par un conces-
sionnaire Yamaha. Ne jamais tenter
une quelconque réparation sur une
roue. Il faut remplacer toute roue dé-
formée ou craquelée.


Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.


Après avoir remplacé un pneu, éviter
de faire de la vitesse jusqu’à ce que le
pneu soit “rodé” et ait acquis toutes
ses caractéristiques. Pneu avant :
Taille :
120/60 ZR17M/C (55W)
Fabricant/modèle :
MICHELIN/Pilot SPORT N
DUNLOP/D208F J
Pneu arrière :
Taille :
180/55 ZR17M/C (73W)
Fabricant/modèle :
MICHELIN/Pilot SPORT B
DUNLOP/D208 AJ
AVANT et ARRIÈRE :
Valve de gonflage :
TR412
Obus de valve :
#9000A (d’origine)
5SLF1.book Page 22 Wednesday, August 20, 2003 8:33 AM

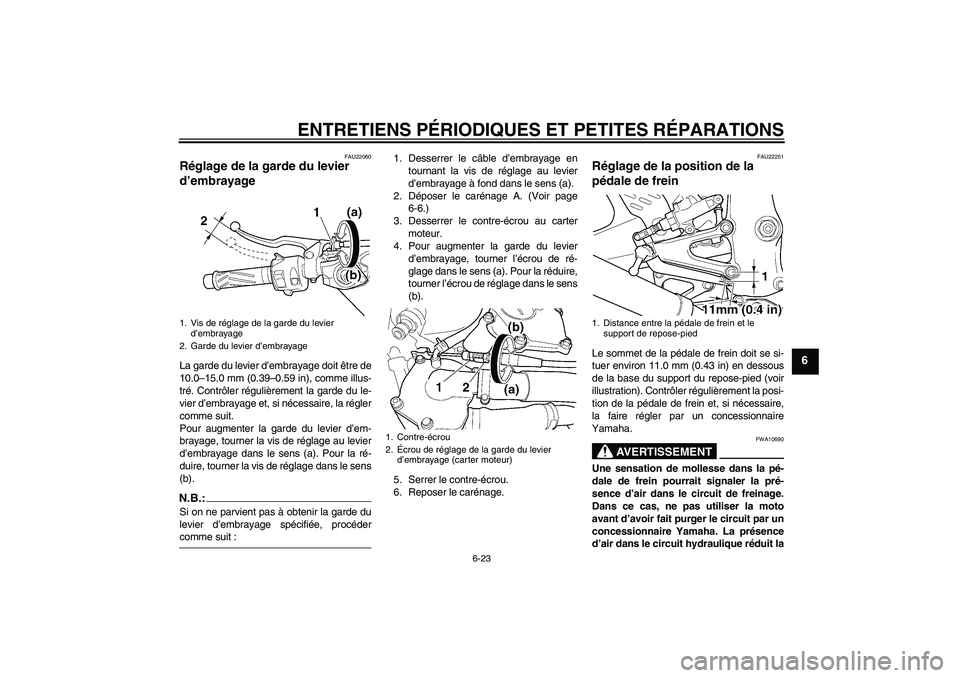

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-23
6
FAU22060
Réglage de la garde du levier
d’embrayage La garde du levier d’embrayage doit être de
10.0–15.0 mm (0.39–0.59 in), comme illus-
tré. Contrôler régulièrement la garde du le-
vier d’embrayage et, si nécessaire, la régler
comme suit.
Pour augmenter la garde du levier d’em-
brayage, tourner la vis de réglage au levier
d’embrayage dans le sens (a). Pour la ré-
duire, tourner la vis de réglage dans le sens
(b).N.B.:Si on ne parvient pas à obtenir la garde du
levier d’embrayage spécifiée, procédercomme suit :1. Desserrer le câble d’embrayage en
tournant la vis de réglage au levier
d’embrayage à fond dans le sens (a).
2. Déposer le carénage A. (Voir page
6-6.)
3. Desserrer le contre-écrou au carter
moteur.
4. Pour augmenter la garde du levier
d’embrayage, tourner l’écrou de ré-
glage dans le sens (a). Pour la réduire,
tourner l’écrou de réglage dans le sens
(b).
5. Serrer le contre-écrou.
6. Reposer le carénage.
FAU22251
Réglage de la position de la
pédale de frein Le sommet de la pédale de frein doit se si-
tuer environ 11.0 mm (0.43 in) en dessous
de la base du support du repose-pied (voir
illustration). Contrôler régulièrement la posi-
tion de la pédale de frein et, si nécessaire,
la faire régler par un concessionnaire
Yamaha.
AVERTISSEMENT
FWA10690
Une sensation de mollesse dans la pé-
dale de frein pourrait signaler la pré-
sence d’air dans le circuit de freinage.
Dans ce cas, ne pas utiliser la moto
avant d’avoir fait purger le circuit par un
concessionnaire Yamaha. La présence
d’air dans le circuit hydraulique réduit la
1. Vis de réglage de la garde du levier
d’embrayage
2. Garde du levier d’embrayage
1. Contre-écrou
2.Écrou de réglage de la garde du levier
d’embrayage (carter moteur)
1. Distance entre la pédale de frein et le
support de repose-pied
5SLF1.book Page 23 Wednesday, August 20, 2003 8:33 AM

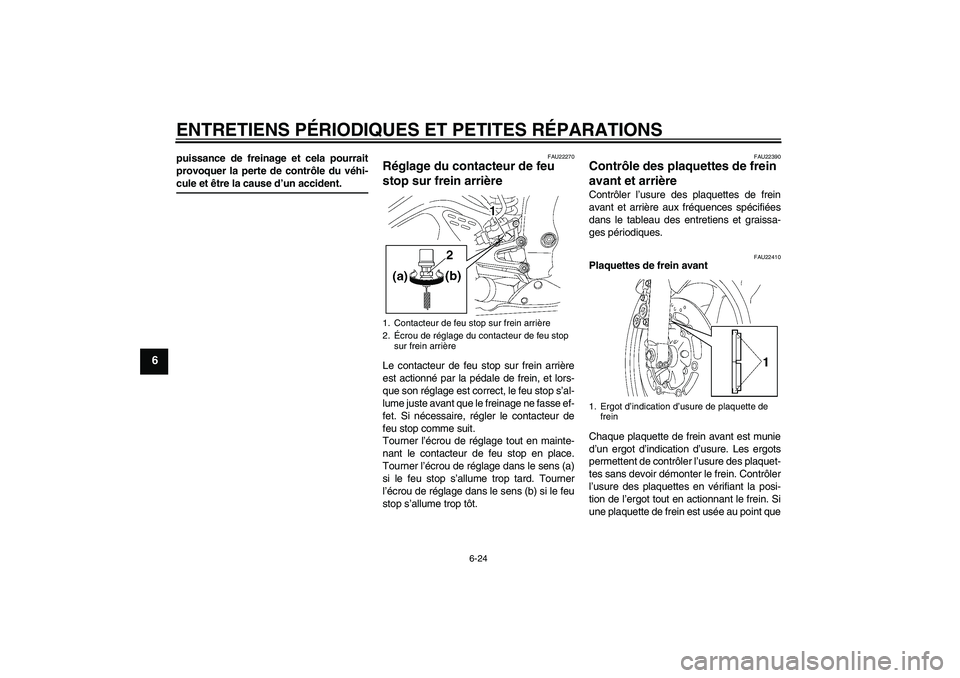

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-24
6
puissance de freinage et cela pourrait
provoquer la perte de contrôle du véhi-cule et être la cause d’un accident.
FAU22270
Réglage du contacteur de feu
stop sur frein arrière Le contacteur de feu stop sur frein arrière
est actionné par la pédale de frein, et lors-
que son réglage est correct, le feu stop s’al-
lume juste avant que le freinage ne fasse ef-
fet. Si nécessaire, régler le contacteur de
feu stop comme suit.
Tourner l’écrou de réglage tout en mainte-
nant le contacteur de feu stop en place.
Tourner l’écrou de réglage dans le sens (a)
si le feu stop s’allume trop tard. Tourner
l’écrou de réglage dans le sens (b) si le feu
stop s’allume trop tôt.
FAU22390
Contrôle des plaquettes de frein
avant et arrière Contrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
FAU22410
Plaquettes de frein avant
Chaque plaquette de frein avant est munie
d’un ergot d’indication d’usure. Les ergots
permettent de contrôler l’usure des plaquet-
tes sans devoir démonter le frein. Contrôler
l’usure des plaquettes en vérifiant la posi-
tion de l’ergot tout en actionnant le frein. Si
une plaquette de frein est usée au point que
1. Contacteur de feu stop sur frein arrière
2.Écrou de réglage du contacteur de feu stop
sur frein arrière
1. Ergot d’indication d’usure de plaquette de
frein
5SLF1.book Page 24 Wednesday, August 20, 2003 8:33 AM
