YAMAHA YZF-R6 2008 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

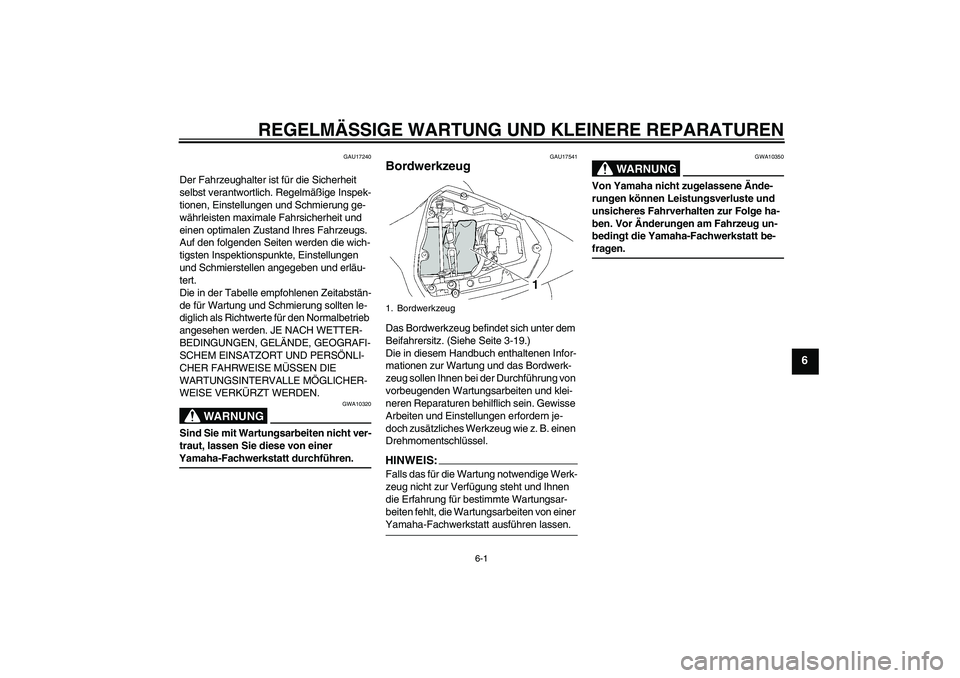

6-1
6
GAU17240
Der Fahrzeughalter ist für die Sicherheit
selbst verantwortlich. Regelmäßige Inspek-
tionen, Einstellungen und Schmierung ge-
währleisten maximale Fahrsicherheit und
einen optimalen Zustand Ihres Fahrzeugs.
Auf den folgenden Seiten werden die wich-
tigsten Inspektionspunkte, Einstellungen
und Schmierstellen angegeben und erläu-
tert.
Die in der Tabelle empfohlenen Zeitabstän-
de für Wartung und Schmierung sollten le-
diglich als Richtwerte für den Normalbetrieb
angesehen werden. JE NACH WETTER-
BEDINGUNGEN, GELÄNDE, GEOGRAFI-
SCHEM EINSATZORT UND PERSÖNLI-
CHER FAHRWEISE MÜSSEN DIE
WARTUNGSINTERVALLE MÖGLICHER-
WEISE VERKÜRZT WERDEN.
WARNUNG
GWA10320
Sind Sie mit Wartungsarbeiten nicht ver-
traut, lassen Sie diese von einer Yamaha-Fachwerkstatt durchführen.
GAU17541
Bordwerkzeug Das Bordwerkzeug befindet sich unter dem
Beifahrersitz. (Siehe Seite 3-19.)
Die in diesem Handbuch enthaltenen Infor-
mationen zur Wartung und das Bordwerk-
zeug sollen Ihnen bei der Durchführung von
vorbeugenden Wartungsarbeiten und klei-
neren Reparaturen behilflich sein. Gewisse
Arbeiten und Einstellungen erfordern je-
doch zusätzliches Werkzeug wie z. B. einen
Drehmomentschlüssel.HINWEIS:Falls das für die Wartung notwendige Werk-
zeug nicht zur Verfügung steht und Ihnen
die Erfahrung für bestimmte Wartungsar-
beiten fehlt, die Wartungsarbeiten von einer Yamaha-Fachwerkstatt ausführen lassen.
WARNUNG
GWA10350
Von Yamaha nicht zugelassene Ände-
rungen können Leistungsverluste und
unsicheres Fahrverhalten zur Folge ha-
ben. Vor Änderungen am Fahrzeug un-
bedingt die Yamaha-Fachwerkstatt be-fragen.
1. Bordwerkzeug
U13SG0G0.book Page 1 Friday, August 24, 2007 4:50 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

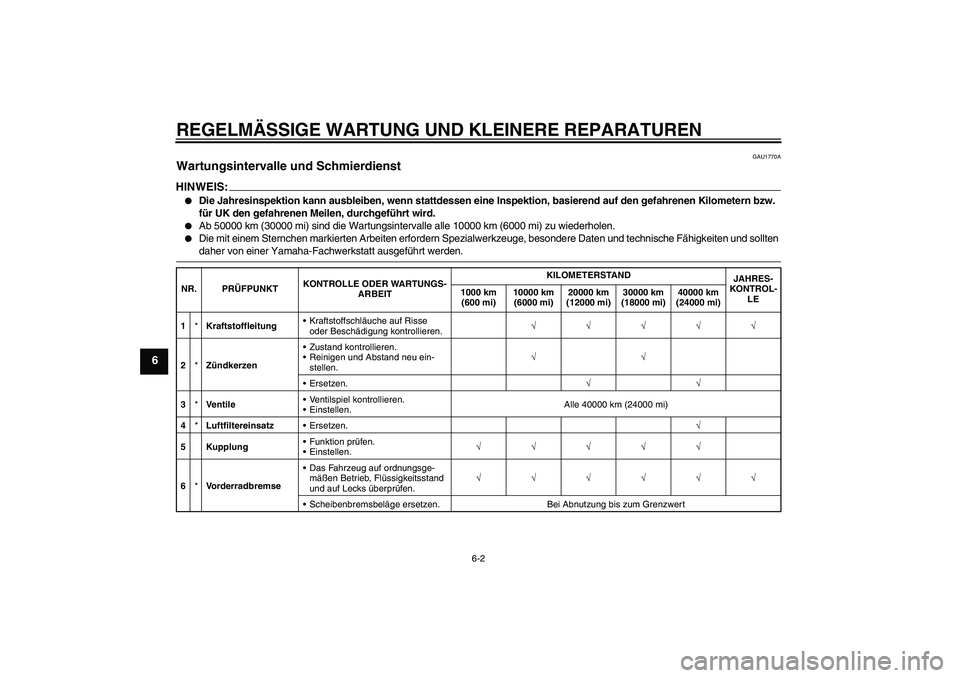

6-2
6
GAU1770A
Wartungsintervalle und Schmierdienst HINWEIS:

Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern bzw.
für UK den gefahrenen Meilen, durchgeführt wird.


Ab 50000 km (30000 mi) sind die Wartungsintervalle alle 10000 km (6000 mi) zu wiederholen.


Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*KraftstoffleitungKraftstoffschläuche auf Risse
oder Beschädigung kontrollieren.√√√√√
2*ZündkerzenZustand kontrollieren.
Reinigen und Abstand neu ein-
stellen.√√
Ersetzen.√√
3*Ve n til eVentilspiel kontrollieren.
Einstellen.Alle 40000 km (24000 mi)
4*LuftfiltereinsatzErsetzen.√
5 KupplungFunktion prüfen.
Einstellen.√√√√√
6*VorderradbremseDas Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen.√√√√√√
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
U13SG0G0.book Page 2 Friday, August 24, 2007 4:50 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

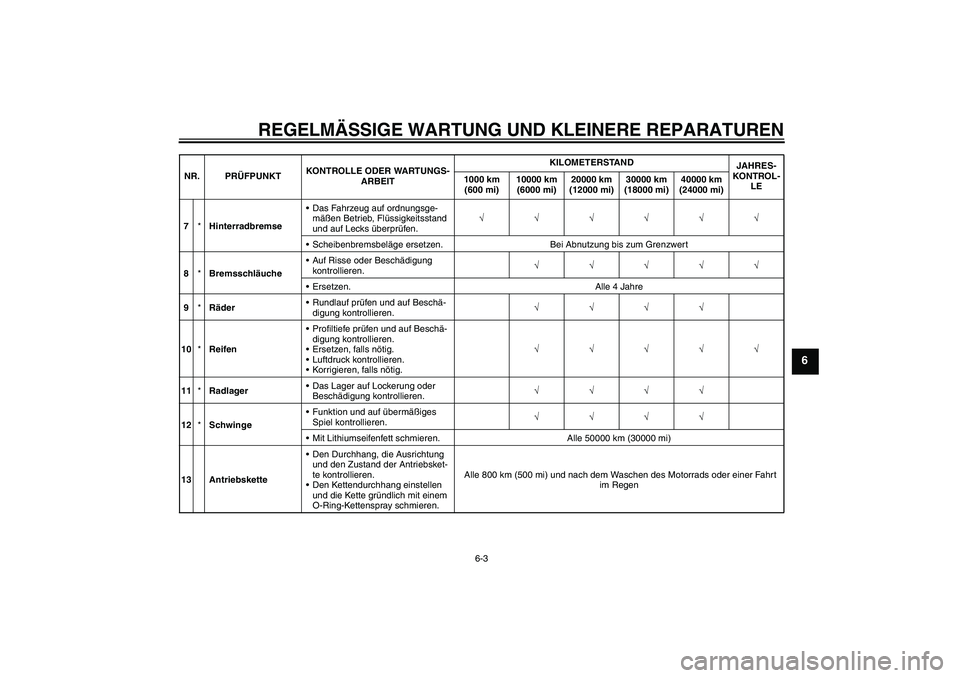

6-3
6
7*HinterradbremseDas Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen.√√√√√√
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
8*BremsschläucheAuf Risse oder Beschädigung
kontrollieren.√√√√√
Ersetzen. Alle 4 Jahre
9*RäderRundlauf prüfen und auf Beschä-
digung kontrollieren.√√√√
10*ReifenProfiltiefe prüfen und auf Beschä-
digung kontrollieren.
Ersetzen, falls nötig.
Luftdruck kontrollieren.
Korrigieren, falls nötig.√√√√√
11*RadlagerDas Lager auf Lockerung oder
Beschädigung kontrollieren.√√√√
12*SchwingeFunktion und auf übermäßiges
Spiel kontrollieren.√√√√
Mit Lithiumseifenfett schmieren. Alle 50000 km (30000 mi)
13 AntriebsketteDen Durchhang, die Ausrichtung
und den Zustand der Antriebsket-
te kontrollieren.
Den Kettendurchhang einstellen
und die Kette gründlich mit einem
O-Ring-Kettenspray schmieren. Alle 800 km (500 mi) und nach dem Waschen des Motorrads oder einer Fahrt
im Regen NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U13SG0G0.book Page 3 Friday, August 24, 2007 4:50 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

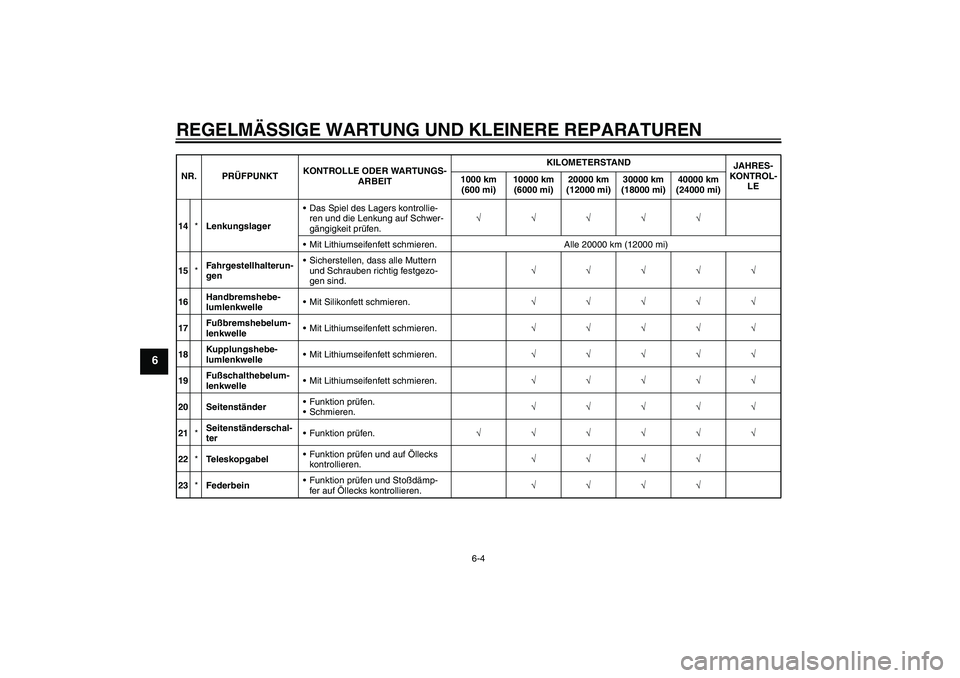

6-4
6
14*LenkungslagerDas Spiel des Lagers kontrollie-
ren und die Lenkung auf Schwer-
gängigkeit prüfen.√√√√√
Mit Lithiumseifenfett schmieren. Alle 20000 km (12000 mi)
15*Fahrgestellhalterun-
genSicherstellen, dass alle Muttern
und Schrauben richtig festgezo-
gen sind.√√√√√
16Handbremshebe-
lumlenkwelleMit Silikonfett schmieren.√√√√√
17Fußbremshebelum-
lenkwelleMit Lithiumseifenfett schmieren.√√√√√
18Kupplungshebe-
lumlenkwelleMit Lithiumseifenfett schmieren.√√√√√
19Fußschalthebelum-
lenkwelleMit Lithiumseifenfett schmieren.√√√√√
20 SeitenständerFunktion prüfen.
Schmieren.√√√√√
21*Seitenständerschal-
terFunktion prüfen.√√√√√√
22*TeleskopgabelFunktion prüfen und auf Öllecks
kontrollieren.√√√√
23*FederbeinFunktion prüfen und Stoßdämp-
fer auf Öllecks kontrollieren.√√√√ NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U13SG0G0.book Page 4 Friday, August 24, 2007 4:50 PM

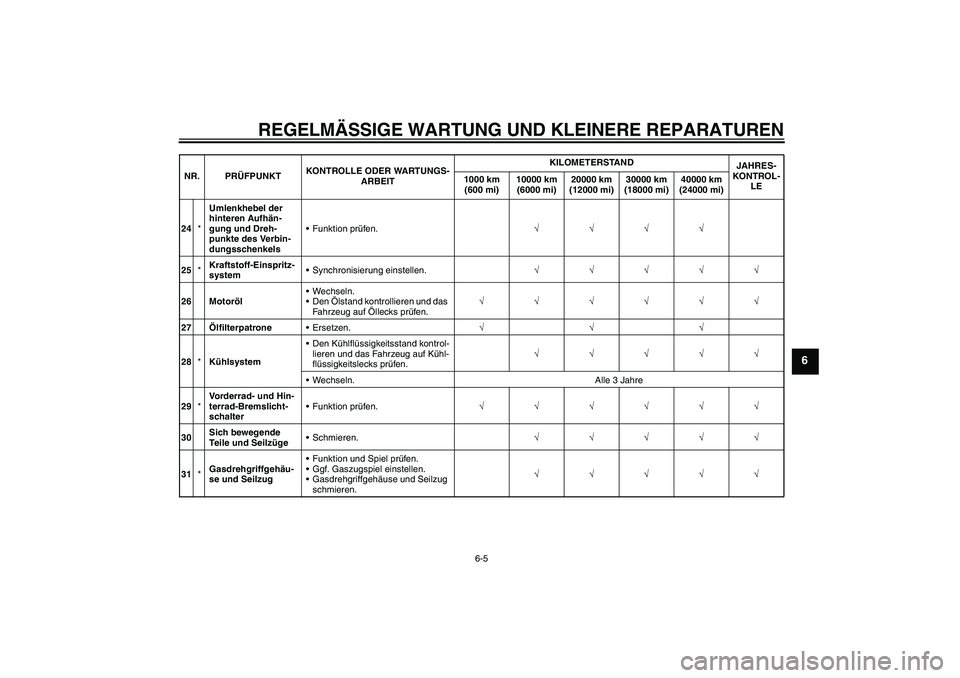

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-5
6
24*Umlenkhebel der
hinteren Aufhän-
gung und Dreh-
punkte des Verbin-
dungsschenkelsFunktion prüfen.√√√√
25*Kraftstoff-Einspritz-
systemSynchronisierung einstellen.√√√√√
26 MotorölWechseln.
Den Ölstand kontrollieren und das
Fahrzeug auf Öllecks prüfen.√√√√√√
27ÖlfilterpatroneErsetzen.√√√
28*KühlsystemDen Kühlflüssigkeitsstand kontrol-
lieren und das Fahrzeug auf Kühl-
flüssigkeitslecks prüfen .√√√√√
Wechseln. Alle 3 Jahre
29*Vorderrad- und Hin-
terrad-Bremslicht-
schalterFunktion prüfen.√√√√√√
30Sich bewegende
Teile und SeilzügeSchmieren.√√√√√
31*Gasdrehgriffgehäu-
se und SeilzugFunktion und Spiel prüfen.
Ggf. Gaszugspiel einstellen.
Gasdrehgriffgehäuse und Seilzug
schmieren.√√√√√ NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U13SG0G0.book Page 5 Friday, August 24, 2007 4:50 PM

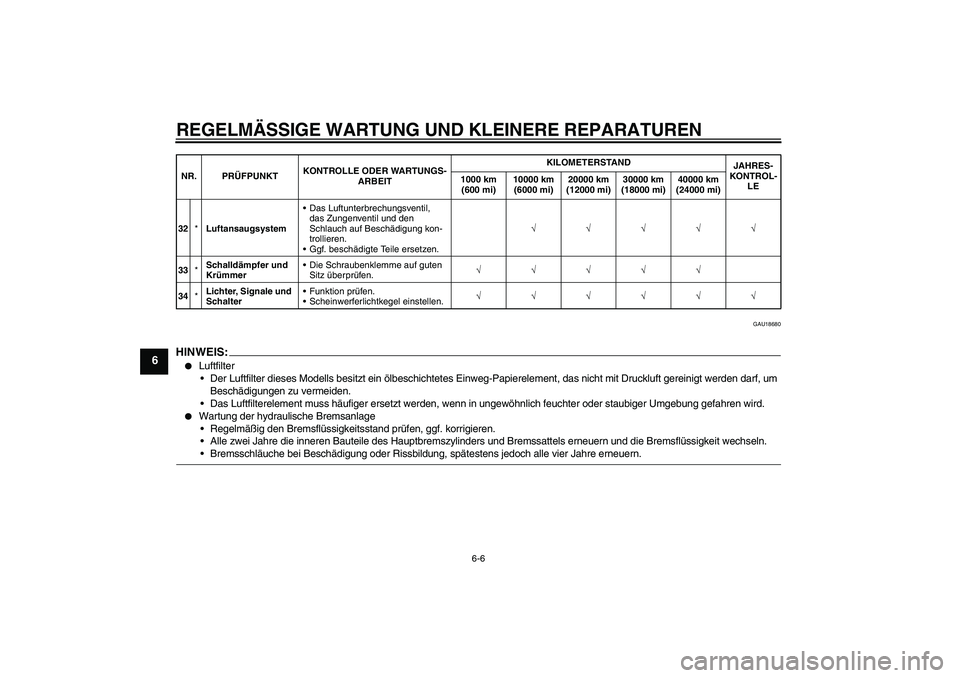

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-6
6
GAU18680
HINWEIS:

Luftfilter
Der Luftfilter dieses Modells besitzt ein ölbeschichtetes Einweg-Papierelement, das nicht mit Druckluft gereinigt werden darf, um
Beschädigungen zu vermeiden.
Das Luftfilterelement muss häufiger ersetzt werden, wenn in ungewöhnlich feuchter oder staubiger Umgebung gefahren wird.


Wartung der hydraulische Bremsanlage
Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
Alle zwei Jahre die inneren Bauteile des Hauptbremszylinders und Bremssattels erneuern und die Bremsflüssigkeit wechseln.Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
32*LuftansaugsystemDas Luftunterbrechungsventil,
das Zungenventil und den
Schlauch auf Beschädigung kon-
trollieren.
Ggf. beschädigte Teile ersetzen.√√√√√
33*Schalldämpfer und
KrümmerDie Schraubenklemme auf guten
Sitz überprüfen.√√√√√
34*Lichter, Signale und
SchalterFunktion prüfen.
Scheinwerferlichtkegel einstellen.√√√√√√ NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U13SG0G0.book Page 6 Friday, August 24, 2007 4:50 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

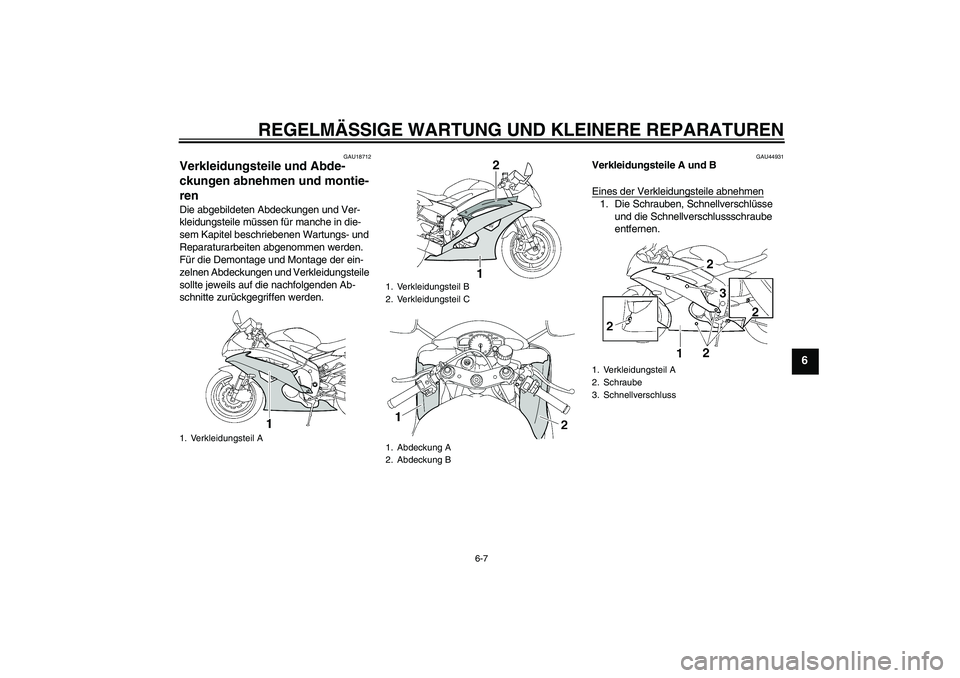

6-7
6
GAU18712
Verkleidungsteile und Abde-
ckungen abnehmen und montie-
ren Die abgebildeten Abdeckungen und Ver-
kleidungsteile müssen für manche in die-
sem Kapitel beschriebenen Wartungs- und
Reparaturarbeiten abgenommen werden.
Für die Demontage und Montage der ein-
zelnen Abdeckungen und Verkleidungsteile
sollte jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.
GAU44931
Verkleidungsteile A und B
Eines der Verkleidungsteile abnehmen1. Die Schrauben, Schnellverschlüsse
und die Schnellverschlussschraube
entfernen.
1. Verkleidungsteil A
1. Verkleidungsteil B
2. Verkleidungsteil C
1. Abdeckung A
2. Abdeckung B
2
1
1. Verkleidungsteil A
2. Schraube
3. Schnellverschluss
U13SG0G0.book Page 7 Friday, August 24, 2007 4:50 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

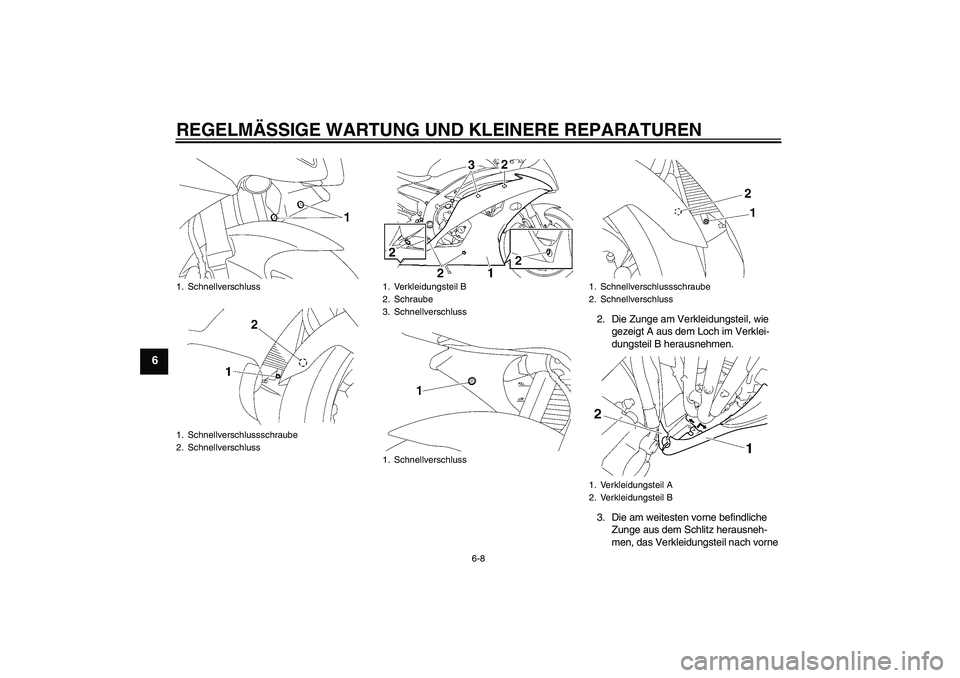

6-8
6
2. Die Zunge am Verkleidungsteil, wie
gezeigt A aus dem Loch im Verklei-
dungsteil B herausnehmen.
3. Die am weitesten vorne befindliche
Zunge aus dem Schlitz herausneh-
men, das Verkleidungsteil nach vorne
1. Schnellverschluss
1. Schnellverschlussschraube
2. Schnellverschluss
1. Verkleidungsteil B
2. Schraube
3. Schnellverschluss
1. Schnellverschluss
1. Schnellverschlussschraube
2. Schnellverschluss
1. Verkleidungsteil A
2. Verkleidungsteil B
U13SG0G0.book Page 8 Friday, August 24, 2007 4:50 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

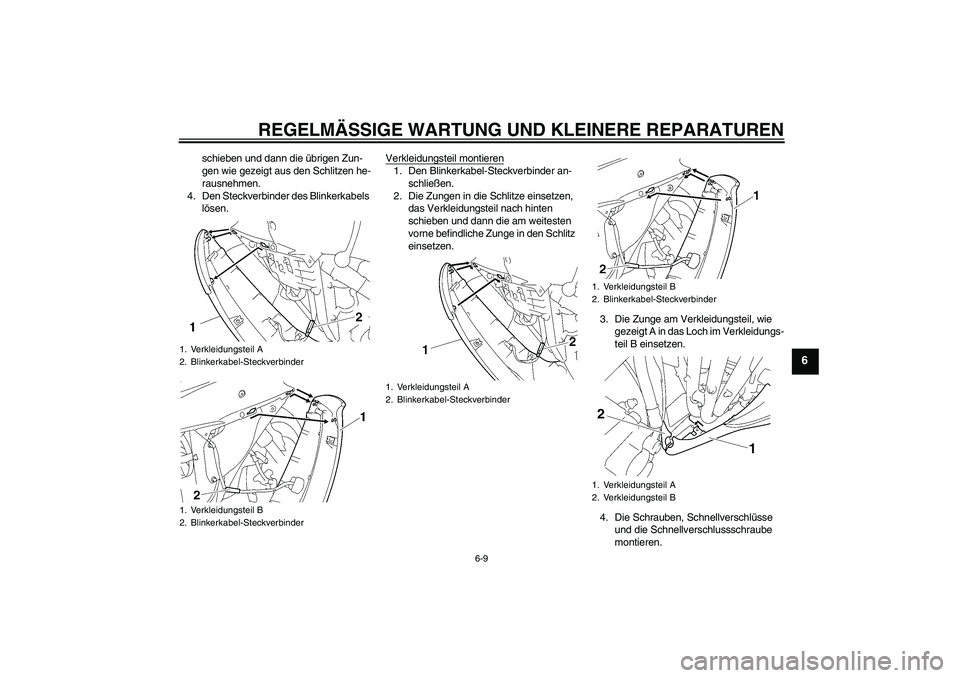

6-9
6
schieben und dann die übrigen Zun-
gen wie gezeigt aus den Schlitzen he-
rausnehmen.
4. Den Steckverbinder des Blinkerkabels
lösen.Verkleidungsteil montieren
1. Den Blinkerkabel-Steckverbinder an-
schließen.
2. Die Zungen in die Schlitze einsetzen,
das Verkleidungsteil nach hinten
schieben und dann die am weitesten
vorne befindliche Zunge in den Schlitz
einsetzen.
3. Die Zunge am Verkleidungsteil, wie
gezeigt A in das Loch im Verkleidungs-
teil B einsetzen.
4. Die Schrauben, Schnellverschlüsse
und die Schnellverschlussschraube
montieren.
1. Verkleidungsteil A
2. Blinkerkabel-Steckverbinder
1. Verkleidungsteil B
2. Blinkerkabel-Steckverbinder
1. Verkleidungsteil A
2. Blinkerkabel-Steckverbinder
1. Verkleidungsteil B
2. Blinkerkabel-Steckverbinder
1. Verkleidungsteil A
2. Verkleidungsteil B
U13SG0G0.book Page 9 Friday, August 24, 2007 4:50 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

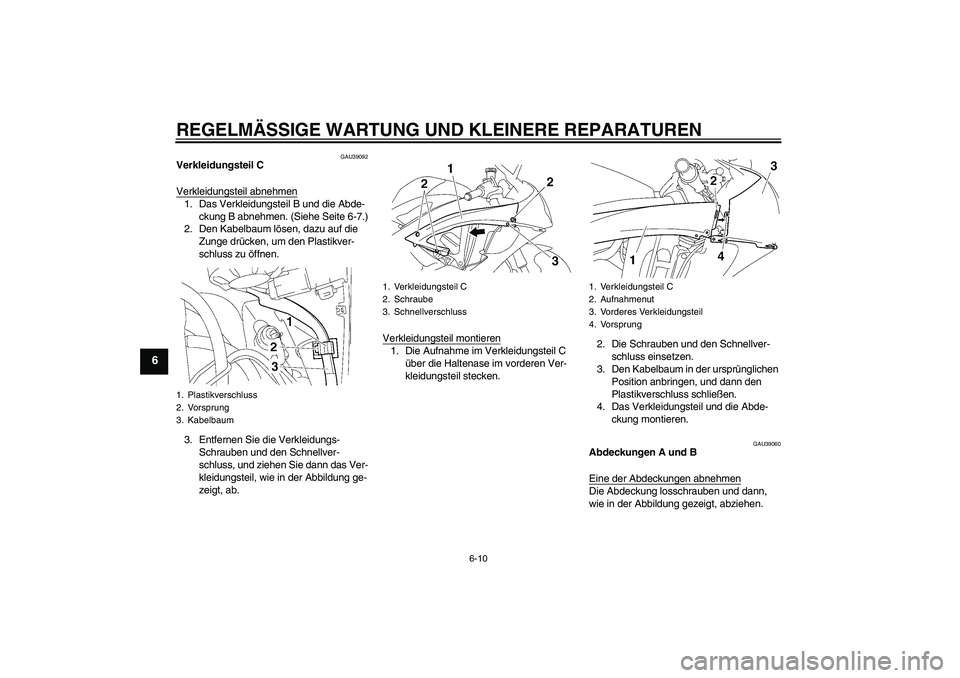

6-10
6
GAU39092
Verkleidungsteil C
Verkleidungsteil abnehmen1. Das Verkleidungsteil B und die Abde-
ckung B abnehmen. (Siehe Seite 6-7.)
2. Den Kabelbaum lösen, dazu auf die
Zunge drücken, um den Plastikver-
schluss zu öffnen.
3. Entfernen Sie die Verkleidungs-
Schrauben und den Schnellver-
schluss, und ziehen Sie dann das Ver-
kleidungsteil, wie in der Abbildung ge-
zeigt, ab.Verkleidungsteil montieren
1. Die Aufnahme im Verkleidungsteil C
über die Haltenase im vorderen Ver-
kleidungsteil stecken.2. Die Schrauben und den Schnellver-
schluss einsetzen.
3. Den Kabelbaum in der ursprünglichen
Position anbringen, und dann den
Plastikverschluss schließen.
4. Das Verkleidungsteil und die Abde-
ckung montieren.
GAU39060
Abdeckungen A und B
Eine der Abdeckungen abnehmenDie Abdeckung losschrauben und dann,
wie in der Abbildung gezeigt, abziehen.
1. Plastikverschluss
2. Vorsprung
3. Kabelbaum
1. Verkleidungsteil C
2. Schraube
3. Schnellverschluss
1. Verkleidungsteil C
2. Aufnahmenut
3. Vorderes Verkleidungsteil
4. Vorsprung
U13SG0G0.book Page 10 Friday, August 24, 2007 4:50 PM
