YAMAHA YZF-R6 2014 Manuale duso (in Italian)

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-1
6
HAU17245
Le ispezioni, le regolazioni e le lubrificazioni
periodiche conserveranno il veicolo nelle
migliori condizioni possibili di sicurezza e di
efficienza. La sicurezza è un obbligo del
proprietario/utilizzatore del veicolo. I punti
più importanti relativi ai controlli, alle rego-
lazioni ed alla lubrificazione del veicolo
sono illustrati nelle pagine seguenti.
Gli intervalli indicati nella tabella di manu-
tenzione periodica vanno considerati solo
come una guida generale in condizioni di
marcia normali. Tuttavia, potrebbe essere
necessario ridurre gli intervalli di manuten-
zione in funzione delle condizioni climati-
che, del terreno, della posizione geografica
e dell’impiego individuale.
AVVERTENZA
HWA10322
La mancanza d i una manutenzione cor-
retta del veicolo o l’esecuzione errata di
proce dure di manutenzione può aumen-
tare il rischio d i infortuni o decessi du-
rante l’assistenza o l’uso del veicolo. Se
non si ha confid enza con la manutenzio-
ne del veicolo, farla ese guire da un con-
cessionario Yamaha.
AVVERTENZA
HWA15123
Spe gnere il motore quand o si ese gue la
manutenzione, a meno che non sia spe-
cificato diversamente.
 Il motore in funzione ha parti in mo-
vimento in cui si possono impi gliare
parti del corpo o abiti, e parti elettri-
che che possono provocare scosse
o incen di.
 Effettuare operazioni di assistenza
al veicolo con il motore in funzione
può provocare infortuni a gli occhi,
scottature, incen di, o avvelenamen-
ti da monossi do di carbonio – con
possibilità di d ecesso. Ve dere pa gi-
na 1-2 per ma ggiori informazioni sul
monossi do d i carbonio.
AVVERTENZA
HWA15461
I d ischi, le pinze, i tamburi e i rivestimenti
d elle pastig lie dei freni ra ggiungono
temperature molto elevate durante
l’uso. Lasciare raffre ddare i componenti
d ei freni prima di toccarli per evitare
possibili ustioni.
HAU17303
Il controllo delle emissioni contribuisce non
solo a garantire un’aria più pulita, ma è fon-
damentale per assicurare un buon funzio-
namento del motore e il massimo delle
prestazioni. Nelle seguenti tabelle di manu-
tenzione periodica, gli interventi relativi al
controllo delle emissioni vengono raggrup-
pati separatamente. Tali interventi richiedo-
no dati, conoscenze tecniche e attrezzature
speciali. La manutenzione, la sostituzione e
la riparazione dei sistemi e dei dispositivi di
controllo delle emissioni possono essere
eseguite da qualsiasi officina o addetto alle
riparazioni purché qualificati (se applicabi-
le). I concessionari Yamaha dispongono
dell’esperienza e delle attrezzature neces-
sarie ad eseguire tali interventi specifici.
U2CXH1H0.book Page 1 Monday, July 21, 2014 4:12 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-2
6
HAU17543
Kit attrezziIl kit attrezzi si trova sotto la sella passeg-
gero. (Vedere pagina 3-19.)
Le informazioni per l’assistenza contenute
in questo libretto e il kit attrezzi in dotazione
hanno lo scopo di aiutarvi nell’esecuzione
della manutenzione preventiva e di piccole
riparazioni. È tuttavia possibile che, per
eseguire correttamente determinati lavori di
manutenzione, siano necessari degli attrez-
zi supplementari, come una chiave dina-
mometrica.NOTASe non si è in possesso degli attrezzi o
dell’esperienza necessari per un determi-
nato lavoro, farlo eseguire dal concessio-
nario Yamaha di fiducia.1. Kit di attrezzi in dotazioneU2CXH1H0.book Page 2 Monday, July 21, 2014 4:12 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-3
6
HAU46862
NOTAI controlli annuali vanno ese guiti o gni anno, a meno che in prece denza, non si sia ra ggiunta la scadenza di un intervallo chi-
lometrico (o per il Re gno Unito, la scad enza di un intervallo basato sulle mi glia).
 Da 50000 km (30000 mi), ripetere gli intervalli di manutenzione iniziando da 10000 km (6000 mi).
 Affidare l’assistenza delle posizioni evidenziate da un asterisco ad un concessionario Yamaha, in quanto richiedono utensili sp eciali,
dati ed abilità tecnica.
HAU46911
Tabella di manutenzione perio dica per il sistema d i controllo emissioniN. POSIZIONE INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Circuito
del carbu-
rante • Verificare che i tubi flessibili della
benzina non siano fessurati o
danneggiati. √√√√√
2 *Can dele • Controllare lo stato.
• Pulire e ripristinare la distanza
elettrodi. √√
• Sostituire. √√
3 *Valvol e • Controllare il gioco valvole.
• Regolare.
Ogni 40000 km (24000 mi)
4 *Sistema
di iniezio-
ne carburante • Regolare la sincronizzazione.
√√√√√√
5 *Marmitta e tubo
di
scarico • Controllare che il morsetto a vite
(i morsetti a vite) non sia(no) al-
lentato(i). √√√√√
U2CXH1H0.book Page 3 Monday, July 21, 2014 4:12 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-4
6
6*Sistema
di ammis-
sione dell’aria • Controllare che la valvola di inter-
ruzione dell’aria, la valvola lamel-
lare ed il tubo flessibile non siano
danneggiati.
• Sostituire le parti danneggiate, se necessario. √√√√√
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U2CXH1H0.book Page 4 Monday, July 21, 2014 4:12 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-5
6
HAU1770K
Tabella manutenzione generale e lubrificazioneN. POSIZIONE INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Elemento filtrante • Sostituire. √
2Frizione • Controllare il funzionamento.
• Regolare. √√√√√
3 *Freno anteriore • Controllare il funzionamento, il li-
vello del liquido e l’assenza di
perdite nel veicolo. √√√√√√
• Sostituire le pastiglie dei freni. Se consumate fino al limite
4 *Freno posteriore • Controllare il funzionamento, il li-
vello del liquido e l’assenza di
perdite nel veicolo. √√√√√√
• Sostituire le pastiglie dei freni. Se consumate fino al limite
5 *Tu b i f r e n i • Controllare se vi sono fessurazio-
ni o danneggiamenti.
• Controllare che la posa e il ser- raggio siano corretti. √√√√√
• Sostituire. Ogni 4 anni
6 *Liqui do freni • Sostituire. Ogni 2 anni
7 *Ruote • Controllare il disassamento e
danneggiamenti. √√√√
8 *Pneumatici • Controllare la profondità del batti-
strada e danneggiamenti.
• Sostituire se necessario.
• Controllare la pressione dell’aria.
• Correggere se necessario. √√√√√
U2CXH1H0.book Page 5 Monday, July 21, 2014 4:12 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-6
6
9*Cuscinetti ruote • Controllare che i cuscinetti non
siano allentati o danneggiati. √√√√
10 *Forcellone • Controllare il funzionamento ed
un gioco eccessivo. √√√√
• Lubrificare con grasso a base di sapone di litio. Ogni 50000 km (30000 mi)
11 Catena
di trasmis-
sione • Controllare la tensione, l’allinea-
mento e le condizioni della catena
di trasmissione.
• Regolare e lubrificare interamente la catena di trasmissione con un
lubrificante specifico per catene a
O-ring. Ogni 800 km (500 mi) e dopo aver lava
to il motociclo e averlo guidato nella
pioggia o in zone umide
12 *Cuscinetti
dello
sterzo • Controllare il gioco dei cuscinetti
e la durezza della sterzo. √√√√√
• Lubrificare con grasso a base di sapone di litio. Ogni 20000 km (12000 mi)
13 *Fissa
ggi della parte
ciclistica • Accertarsi che tutti i dadi, i bulloni
e le viti siano serrati correttamen-
te. √√√√√
14 Perno
di rotazione
leva freno • Lubrificare con grasso al silicone.
√√√√√
15 Perno
di rotazione
d el pe dale freno • Lubrificare con grasso a base di
sapone di litio. √√√√√
16 Perno
di rotazione
leva frizione • Lubrificare con grasso a base di
sapone di litio. √√√√√
17 Perno
di rotazione
d el pe dale cambio • Lubrificare con grasso a base di
sapone di litio. √√√√√
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
( 24
000 mi)
U2CXH1H0.book Page 6 Monday, July 21, 2014 4:12 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-7
6
18 Cavalletto laterale• Controllare il funzionamento.
• Lubrificare con grasso a base di
sapone di litio. √√√√√
19 *Interruttore
del ca-
valletto laterale • Controllare il funzionamento.
√√√√√√
20 *Forcella • Controllare il funzionamento e
l’assenza di perdite di olio. √√√√
21 *Gruppo
dell’ammor-
tizzatore • Controllare il funzionamento e
l’assenza di perdite di olio
nell’ammortizzatore. √√√√
22 *Punti
di rotazione
d el braccio d i rinvio
e del braccio di
g iunzione della so-
spensione posterio-
re • Controllare il funzionamento.
√√√√
23 Olio motore • Cambiare.
• Controllare il livello dell’olio e l’as-
senza di perdite di olio nel veico-
lo. √√√√√√
24 Cartuccia
del filtro
d ell’olio motore • Sostituire.
√√√
25 *Sistema
di raffre d-
d amento • Controllare il livello del liquido re-
frigerante e l’assenza di perdite di
olio nel veicolo. √√√√√
• Cambiare liquido refrigerante. Ogni 3 anni
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U2CXH1H0.book Page 7 Monday, July 21, 2014 4:12 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-8
6
HAU18681
NOTAFiltro dell’aria
• Il filtro dell’aria di questo modello è dotato di una cartuccia monouso di carta con rivestimento d’olio, che non va pulita co n aria
compressa per evitare di danneggiarla.
• Sostituire più spesso l’elemento del filtro dell’aria se si percorrono zone molto umide o polverose.
 Manutenzione del freno idraulico
• Controllare regolarmente e, se necessario, rabboccare il liquido dei freni per portarlo al livello corretto.
• Ogni due anni sostituire i componenti interni delle pompe freno e delle pinze, e cambiare il liquido dei freni.
• Sostituire i tubi flessibili dei freni ogni quattro anni e se sono fessurati o danneggiati.26 *Interruttori
del freno
anteriore e del freno
posteriore • Controllare il funzionamento.
√√√√√√
27 Parti in movimento
e cavi
• Lubrificare.
√√√√√
28 *Manopola accelera-
tore • Controllare il funzionamento.
• Controllare il gioco della manopo-
la acceleratore e se necessario
regolarlo.
• Lubrificare il cavo e il corpo della manopola. √√√√√
29 *Luci, se
gnali e inter-
ruttori • Controllare il funzionamento.
• Regolare il fascio di luce del faro.
√√√√√√
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)U2CXH1H0.book Page 8 Monday, July 21, 2014 4:12 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-9
6
HAU18713

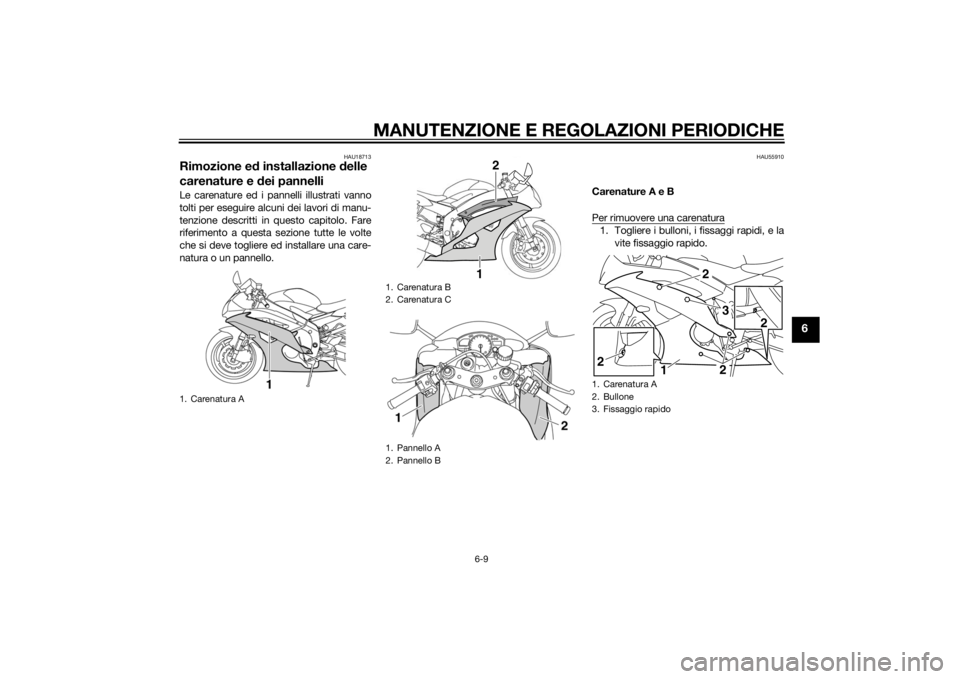

Rimozione ed installazione d elle
carenature e dei pannelliLe carenature ed i pannelli illustrati vanno
tolti per eseguire alcuni dei lavori di manu-
tenzione descritti in questo capitolo. Fare
riferimento a questa sezione tutte le volte
che si deve togliere ed installare una care-
natura o un pannello.
HAU55910

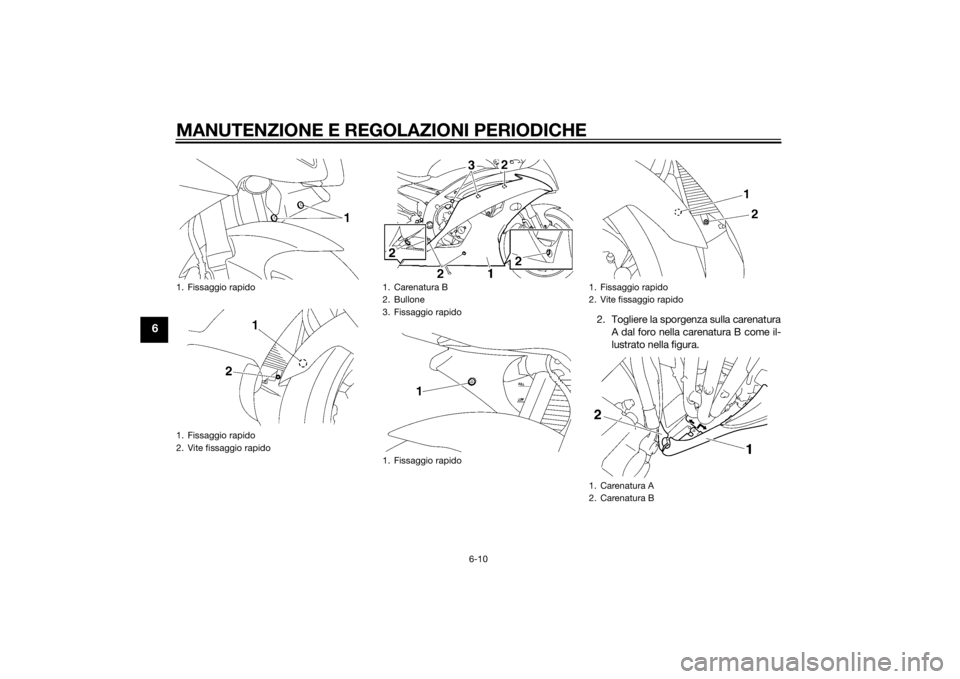

Carenature A e B
Per rimuovere una carenatura1. Togliere i bulloni, i fissaggi rapidi, e la
vite fissaggio rapido.
1. Carenatura A
1. Carenatura B
2. Carenatura C
1. Pannello A
2. Pannello B
2
1
1. Carenatura A
2. Bullone
3. Fissaggio rapido
2 3
1 2
2
2
U2CXH1H0.book Page 9 Monday, July 21, 2014 4:12 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-10
6
2. Togliere la sporgenza sulla carenaturaA dal foro nella carenatura B come il-
lustrato nella figura.
1. Fissaggio rapido
1. Fissaggio rapido
2. Vite fissaggio rapido
1. Carenatura B
2. Bullone
3. Fissaggio rapido
1. Fissaggio rapido
1. Fissaggio rapido
2. Vite fissaggio rapido
1. Carenatura A
2. Carenatura B
U2CXH1H0.book Page 10 Monday, July 21, 2014 4:12 PM
