REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-9
6
GAU18713
Verkleid ungsteile und Abde-
ckun gen a bnehmen un d montie-
renDie abgebildeten Abdeckungen und Ver-
kleidungsteile müssen für manche in die-
sem Kapitel beschriebenen Wartungs- und
Reparaturarbeiten abgenommen werden.
Für die Demontage und Montage der ein-
zelnen Abdeckungen und Verkleidungsteile
sollte jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.
GAU55910

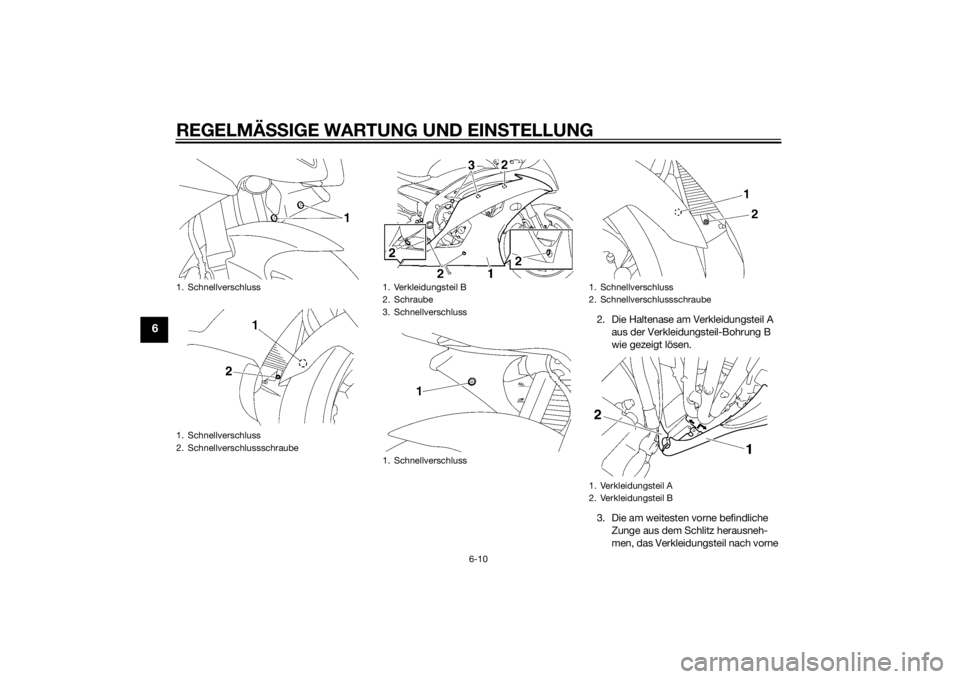

Verklei dun gsteile A un d B

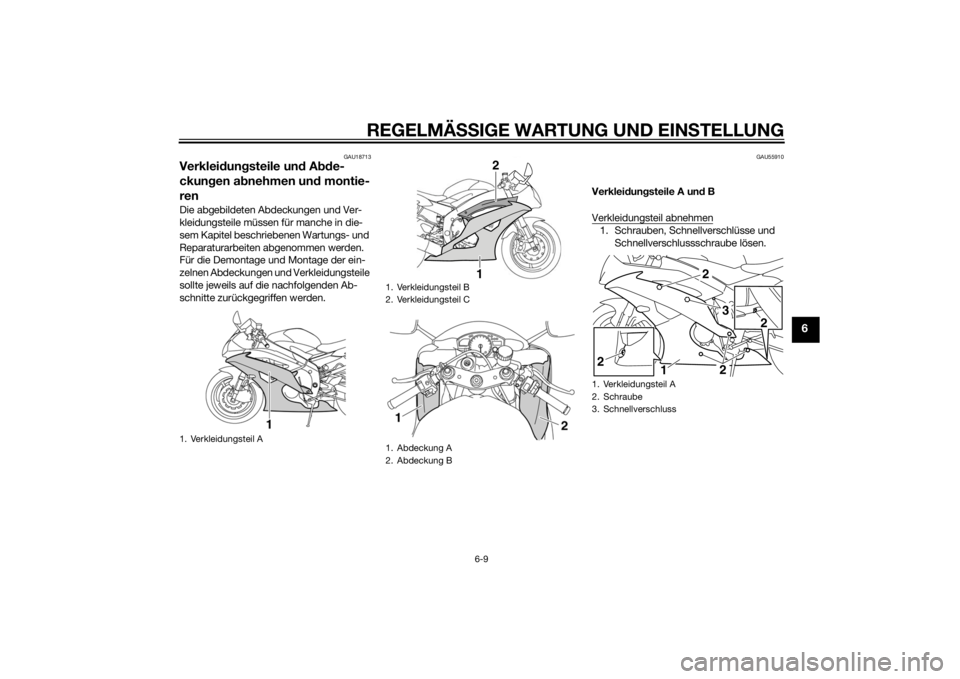

Verkleidungsteil abnehmen1. Schrauben, Schnellverschlüsse und Schnellverschlussschraube lösen.
1. Verkleidungsteil A
1. Verkleidungsteil B
2. Verkleidungsteil C
1. Abdeckung A
2. Abdeckung B
2
1
1. Verkleidungsteil A
2. Schraube
3. Schnellverschluss
2 3
1 2
2
2
U2CXG1G0.book Page 9 Wednesday, July 16, 2014 3:42 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-10
6

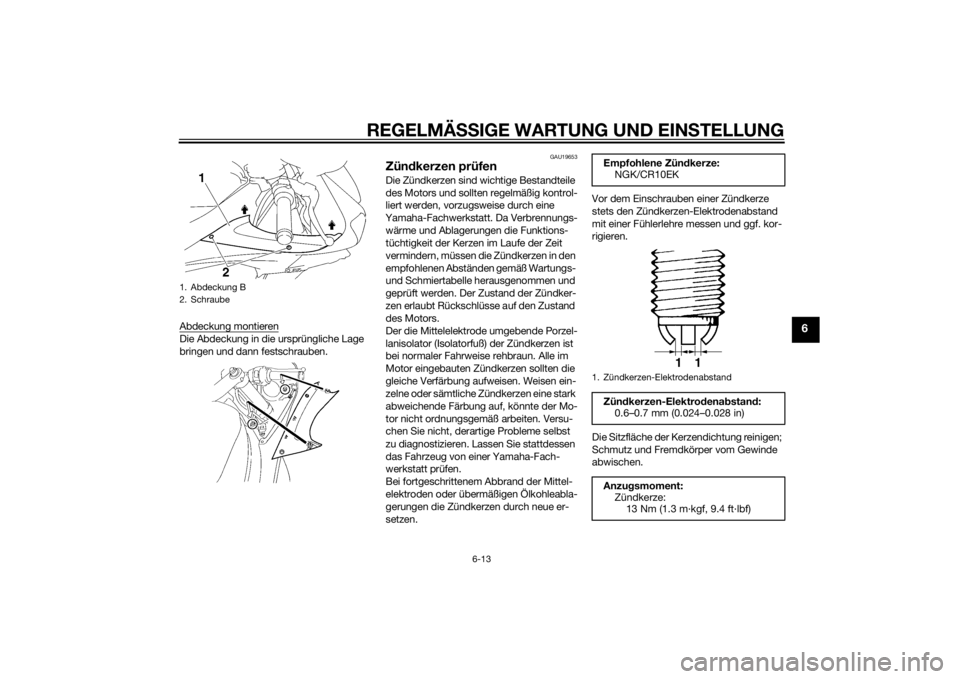

2. Die Haltenase am Verkleidungsteil A
aus der Verkleidungsteil-Bohrung B
wie gezeigt lösen.
3. Die am weitesten vorne befindliche Zunge aus dem Schlitz herausneh-
men, das Verkleidungsteil nach vorne
1. Schnellverschluss
1. Schnellverschluss
2. Schnellverschlussschraube
1. Verkleidungsteil B
2. Schraube
3. Schnellverschluss
1. Schnellverschluss
1. Schnellverschluss
2. Schnellverschlussschraube
1. Verkleidungsteil A
2. Verkleidungsteil B
U2CXG1G0.book Page 10 Wednesday, July 16, 2014 3:42 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-11
6
schieben und dann die übrigen Zun-
gen wie gezeigt aus den Schlitzen he-
rausnehmen.

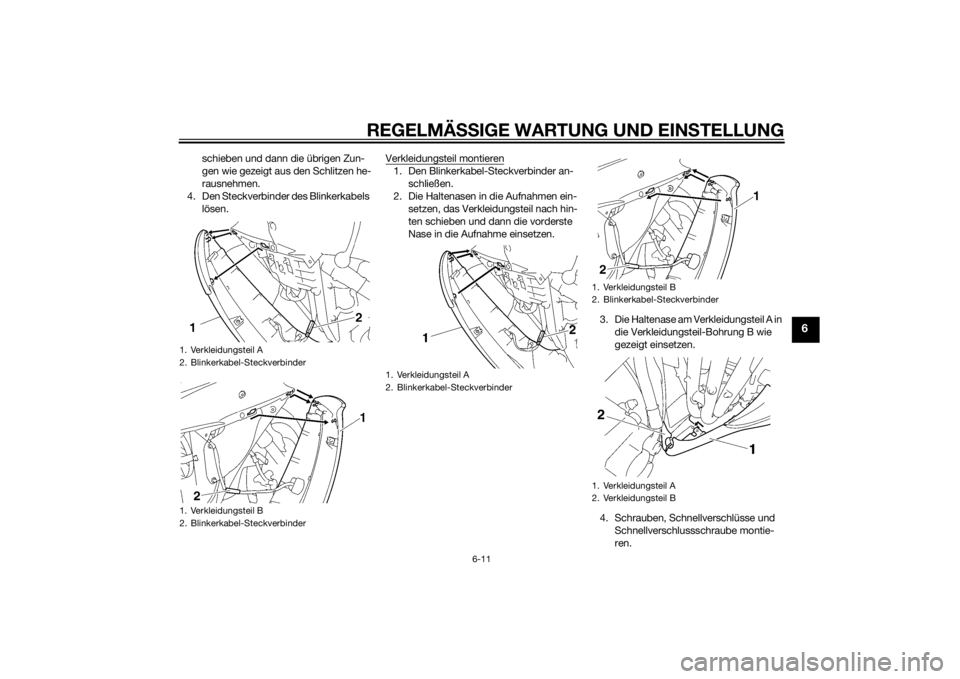

4. Den Steckverbinder des Blinkerkabels lösen. Verkleidungsteil montieren
1. Den Blinkerkabel-Steckverbinder an-
schließen.
2. Die Haltenasen in die Aufnahmen ein- setzen, das Verkleidungsteil nach hin-
ten schieben und dann die vorderste
Nase in die Aufnahme einsetzen.
3. Die Haltenase am Verkleidungsteil A in die Verkleidungsteil-Bohrung B wie
gezeigt einsetzen.
4. Schrauben, Schnellverschlüsse und Schnellverschlussschraube montie-
ren.
1. Verkleidungsteil A
2. Blinkerkabel-Steckverbinder
1. Verkleidungsteil B
2. Blinkerkabel-Steckverbinder
1. Verkleidungsteil A
2. Blinkerkabel-Steckverbinder
1. Verkleidungsteil B
2. Blinkerkabel-Steckverbinder
1. Verkleidungsteil A
2. Verkleidungsteil B
U2CXG1G0.book Page 11 Wednesday, July 16, 2014 3:42 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-12
6
Verklei dung steil C

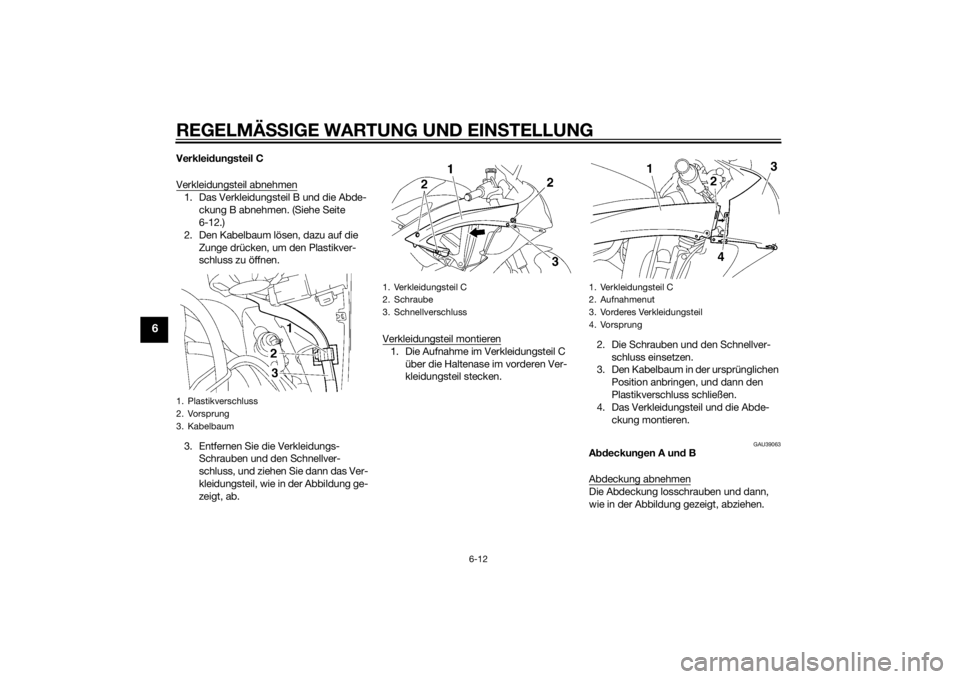

Verkleidungsteil abnehmen1. Das Verkleidungsteil B und die Abde- ckung B abnehmen. (Siehe Seite
6-12.)
2. Den Kabelbaum lösen, dazu auf die Zunge drücken, um den Plastikver-
schluss zu öffnen.
3. Entfernen Sie die Verkleidungs- Schrauben und den Schnellver-
schluss, und ziehen Sie dann das Ver-
kleidungsteil, wie in der Abbildung ge-
zeigt, ab. Verkleidungsteil montieren
1. Die Aufnahme im Verkleidungsteil C
über die Haltenase im vorderen Ver-
kleidungsteil stecken. 2. Die Schrauben und den Schnellver-
schluss einsetzen.
3. Den Kabelbaum in der ursprünglichen
Position anbringen, und dann den
Plastikverschluss schließen.
4. Das Verkleidungsteil und die Abde-
ckung montieren.
GAU39063
Abdeckun gen A un d B
Abdeckung abnehmenDie Abdeckung losschrauben und dann,
wie in der Abbildung gezeigt, abziehen.
1. Plastikverschluss
2. Vorsprung
3. Kabelbaum
1. Verkleidungsteil C
2. Schraube
3. Schnellverschluss
1. Verkleidungsteil C
2. Aufnahmenut
3. Vorderes Verkleidungsteil
4. Vorsprung
U2CXG1G0.book Page 12 Wednesday, July 16, 2014 3:42 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-13
6
Abdeckung montierenDie Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
GAU19653
Zün dkerzen prüfenDie Zündkerzen sind wichtige Bestandteile
des Motors und sollten regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs-
wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerzen im Laufe der Zeit
vermindern, müssen die Zündkerzen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündker-
zen erlaubt Rückschlüsse auf den Zustand
des Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator (Isolatorfuß) der Zündkerzen ist
bei normaler Fahrweise rehbraun. Alle im
Motor eingebauten Zündkerzen sollten die
gleiche Verfärbung aufweisen. Weisen ein-
zelne oder sämtliche Zündkerzen eine stark
abweichende Färbung auf, könnte der Mo-
tor nicht ordnungsgemäß arbeiten. Versu-
chen Sie nicht, derartige Probleme selbst
zu diagnostizieren. Lassen Sie stattdessen
das Fahrzeug von einer Yamaha-Fach-
werkstatt prüfen.
Bei fortgeschrittenem Abbrand der Mittel-
elektroden oder übermäßigen Ölkohleabla-
gerungen die Zündkerzen durch neue er-
setzen. Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. kor-
rigieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.
1. Abdeckung B
2. Schraube

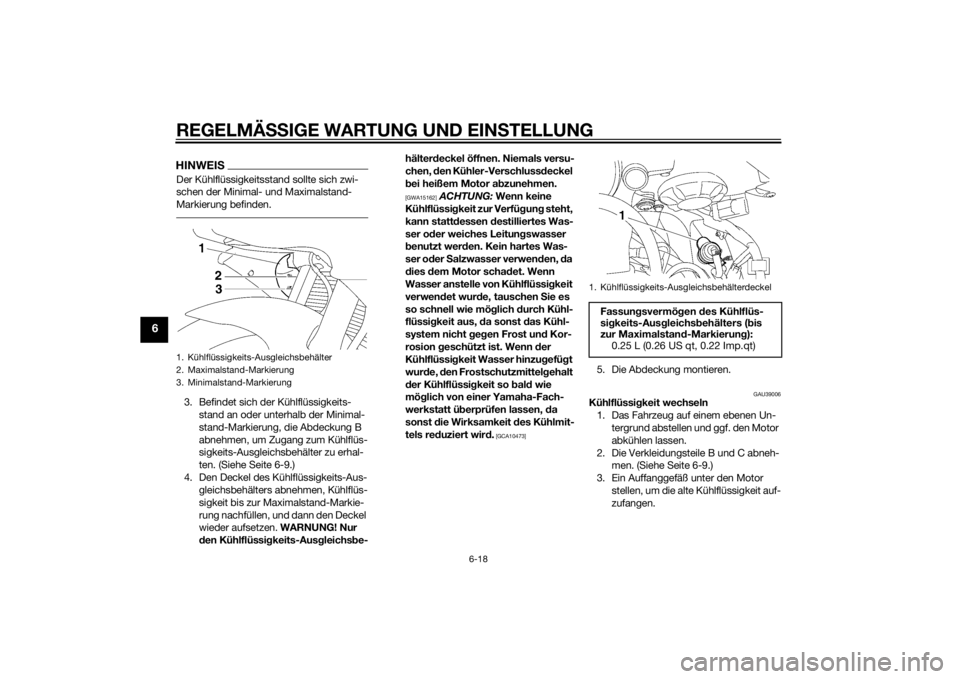

Empfohlene Zün
dkerze:
NGK/CR10EK
1. Zündkerzen-Elektrodenabstand
Zün dkerzen-Elektro denab stand:
0.6–0.7 mm (0.024–0.028 in)
Anzu gsmoment:
Zündkerze: 13 Nm (1.3 m·kgf, 9.4 ft·lbf)
1
1
U2CXG1G0.book Page 13 Wednesday, July 16, 2014 3:42 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-14
6
HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschri ft korrigiert werden.ACHTUNG
GCA10841
Zum Ausbauen des Zün dkerzensteckers
keine Werkzeu ge verwen den, an dern-
falls könnte d er Zündspulenstecker be-
schä dig t wer den. Der Zün dkerzenste-
cker ist mit einer Gummi dichtun g
versehen un d sitzt d eshalb fest auf. Um
d en Zün dkerzenstecker auszu bauen,
ihn einfach vor- un d zurückd rehen, wäh-
ren d S ie ihn herausziehen; um ihn einzu-
b auen, wir d er vor- un d zurück ged reht,
währen d S ie ihn hinein drücken.
GAU3899D
Motoröl un d ÖlfilterpatroneDer Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem müssen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle das Motoröl und die
Ölfilterpatrone gewechselt werden.

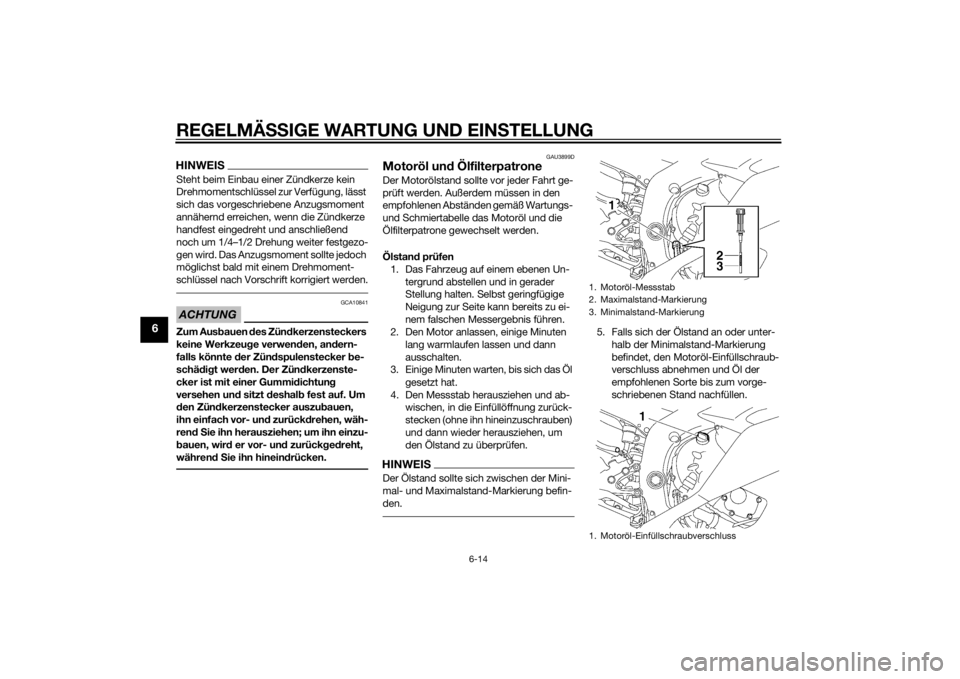

Ölstan d prüfen
1. Das Fahrzeug auf einem ebenen Un- tergrund abstellen und in gerader
Stellung halten. Selbst geringfügige
Neigung zur Seite kann bereits zu ei-
nem falschen Messergebnis führen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
3. Einige Minuten warten, bis sich das Öl
gesetzt hat.
4. Den Messstab herausziehen und ab- wischen, in die Einfüllöffnung zurück-
stecken (ohne ihn hineinzuschrauben)
und dann wieder herausziehen, um
den Ölstand zu überprüfen.HINWEISDer Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den.
5. Falls sich der Ölstand an oder unter-
halb der Minimalstand-Markierung
befindet, den Motoröl-Einfüllschraub-
verschluss abnehmen und Öl der
empfohlenen Sorte bis zum vorge-
schriebenen Stand nachfüllen.1. Motoröl-Messstab
2. Maximalstand-Markierung
3. Minimalstand-Markierung
1. Motoröl-Einfüllschraubverschluss
U2CXG1G0.book Page 14 Wednesday, July 16, 2014 3:42 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-15
6
6. Den Öl-Messstab anbringen und fest-
schrauben und dann den Einfüll-
schraubverschluss zudrehen.
Öl wechseln (mit/ohne Filterwechsel) 1. Das Fahrzeug auf ebenen Untergrund
stellen.
2. Das Verkleidungsteil A abnehmen. (Siehe Seite 6-9.)
3. Den Motor anlassen, einige Minuten lang warmlaufen lassen und dann
ausschalten.

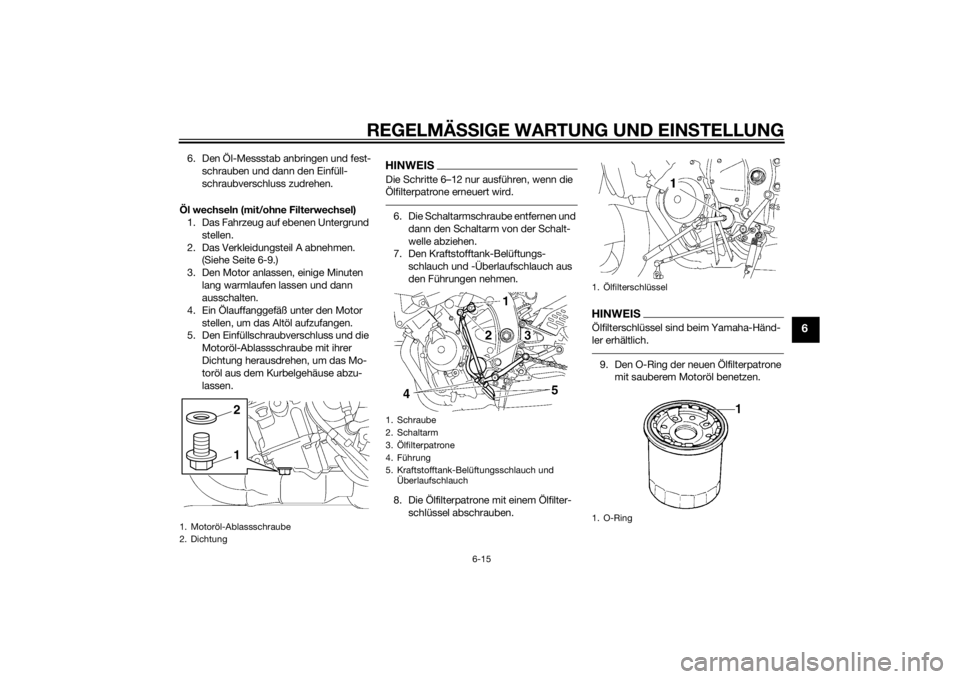

4. Ein Ölauffanggefäß unter den Motor stellen, um das Altöl aufzufangen.
5. Den Einfüllschraubverschluss und die
Motoröl-Ablassschraube mit ihrer
Dichtung herausdrehen, um das Mo-
toröl aus dem Kurbelgehäuse abzu-
lassen.
HINWEISDie Schritte 6–12 nur ausführen, wenn die
Ölfilterpatrone erneuert wird.6. Die Schaltarmschraube entfernen und dann den Schaltarm von der Schalt-
welle abziehen.
7. Den Kraftstofftank-Belüftungs-
schlauch und -Überlaufschlauch aus
den Führungen nehmen.

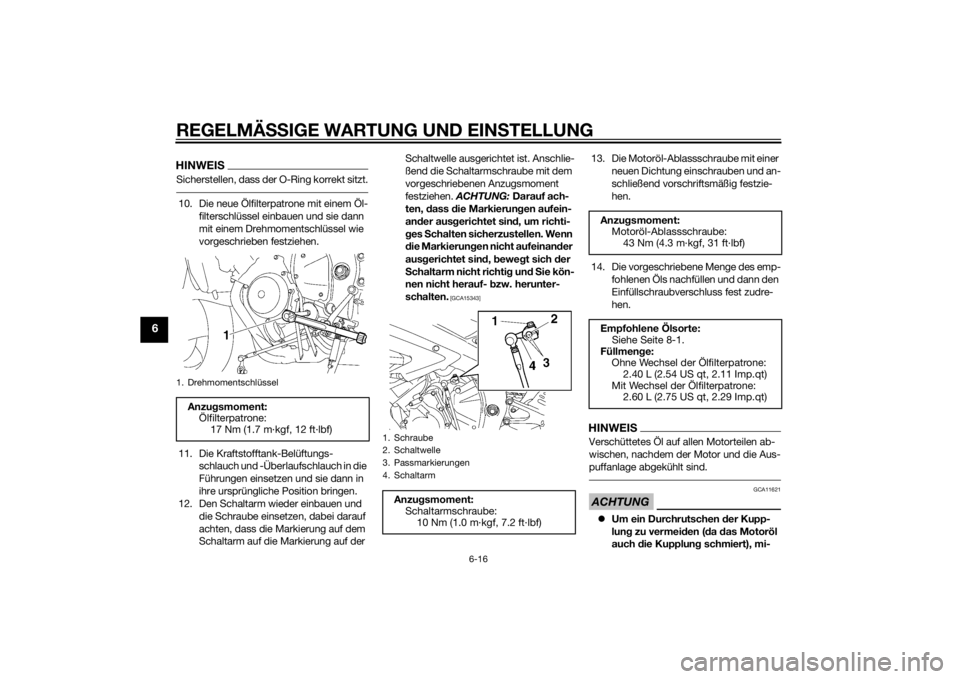

8. Die Ölfilterpatrone mit einem Ölfilter- schlüssel abschrauben.
HINWEISÖlfilterschlüssel sind beim Yamaha-Händ-
ler erhältlich.9. Den O-Ring der neuen Ölfilterpatrone mit sauberem Motoröl benetzen.
1. Motoröl-Ablassschraube
2. Dichtung
12
1. Schraube
2. Schaltarm
3. Ölfilterpatrone
4. Führung
5. Kraftstofftank-Belüftungsschlauch und Überlaufschlauch
1. Ölfilterschlüssel
1. O-Ring
U2CXG1G0.book Page 15 Wednesday, July 16, 2014 3:42 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-16
6
HINWEISSicherstellen, dass der O-Ring korrekt sitzt.10. Die neue Ölfilterpatrone mit einem Öl-
filterschlüssel einbauen und sie dann
mit einem Drehmomentschlüssel wie
vorgeschrieben festziehen.
11. Die Kraftstofftank-Belüftungs- schlauch und -Überlaufschlauch in die
Führungen einsetzen und sie dann in
ihre ursprüngliche Position bringen.
12. Den Schaltarm wieder einbauen und
die Schraube einsetzen, dabei darauf
achten, dass die Markierung auf dem
Schaltarm auf die Markierung auf der Schaltwelle ausgerichtet ist. Anschlie-
ßend die Schaltarmschraube mit dem
vorgeschriebenen Anzugsmoment
festziehen.
ACHTUNG: Darauf ach-
ten, dass die Markierun gen aufein-
an der aus gerichtet sin d, um richti-
g es Schalten sicherzustellen. Wenn
d ie Markierun gen nicht aufeinan der
aus gerichtet sin d, b ewe gt sich d er
S chaltarm nicht richti g und S ie kön-
nen nicht herauf- b zw. herunter-
schalten.
[GCA15343]
13. Die Motoröl-Ablassschraube mit einer neuen Dichtung einschrauben und an-
schließend vorschriftsmäßig festzie-
hen.
14. Die vorgeschriebene Menge des emp- fohlenen Öls nachfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.HINWEISVerschüttetes Öl auf allen Motorteilen ab-
wischen, nachdem der Motor und die Aus-
puffanlage abgekühlt sind.ACHTUNG
GCA11621
Um ein Durchrutschen d er Kupp-
lun g zu vermei den ( da das Motoröl
auch die Kupplun g schmiert), mi-
1. DrehmomentschlüsselAnzu gsmoment:
Ölfilterpatrone:
17 Nm (1.7 m·kgf, 12 ft·lbf)
1. Schraube
2. Schaltwelle
3. Passmarkierungen
4. SchaltarmAnzu gsmoment:
Schaltarmschraube: 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Anzu gsmoment:
Motoröl-Ablassschraube: 43 Nm (4.3 m·kgf, 31 ft·lbf)
Empfohlene Ölsorte: Siehe Seite 8-1.
Füllmen ge:
Ohne Wechsel der Ölfilterpatrone:
2.40 L (2.54 US qt, 2.11 Imp.qt)
Mit Wechsel der Ölfilterpatrone: 2.60 L (2.75 US qt, 2.29 Imp.qt)
U2CXG1G0.book Page 16 Wednesday, July 16, 2014 3:42 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-17
6
schen Sie keine chemischen Zusät-
ze bei. Verwen den Sie keine Öle mit
Diesel- Spezifikation “CD” o der Öle
von höherer Qualität als vor ge-
schrie ben. Auch keine Öle d er Klas-
se “ENERGY CONS ERVING II” oder
höher verwen den.
 Darauf achten, dass keine Frem d-
körper in das Kur bel gehäuse ein-
d rin gen.
15. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.HINWEISBei korrektem Ölstand darf die Ölstand-
Warnleuchte nach dem Anlassen des Mo-
tors nicht mehr leuchten.ACHTUNG
GCA10402
Flackert die Ölstan d-Warnleuchte o der
b leib t sie an, o bwohl der Ölstan d korrekt
ist, sofort d en Motor ausschalten un d
d as Fahrzeu g von einer Yamaha-Fach-
werkstatt ü berprüfen lassen.16. Den Motor ausschalten, den Ölstand
erneut prüfen und ggf. Öl nachfüllen. 17. Das Verkleidungsteil montieren.
GAU20071
Kühlflüssi
gkeitDer Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss
die Kühlflüssigkeit in den empfohlenen Ab-
ständen, gemäß Wartungs- und Schmierta-
belle, gewechselt werden.
GAU3908A
Kühlflüssi gkeitsstan d prüfen
1. Das Fahrzeug auf einem ebenen Un- tergrund abstellen und in gerader
Stellung halten.HINWEISDa der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.
 Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Messergebnis
führen.2. Den Stand der Kühlflüssigkeit im Aus-
gleichsbehälter überprüfen.
U2CXG1G0.book Page 17 Wednesday, July 16, 2014 3:42 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-18
6
HINWEISDer Kühlflüssigkeitsstand sollte sich zwi-
schen der Minimal- und Maximalstand-
Markierung befinden.3. Befindet sich der Kühlflüssigkeits-
stand an oder unterhalb der Minimal-
stand-Markierung, die Abdeckung B
abnehmen, um Zugang zum Kühlflüs-
sigkeits-Ausgleichsbehälter zu erhal-
ten. (Siehe Seite 6-9.)
4. Den Deckel des Kühlflüssigkeits-Aus- gleichsbehälters abnehmen, Kühlflüs-
sigkeit bis zur Maximalstand-Markie-
rung nachfüllen, und dann den Deckel
wieder aufsetzen. WARNUNG! Nur
d en Kühlflüssi gkeits-Aus gleichs be- hälter
deckel öffnen. Niemals versu-
chen, den Kühler-Verschluss deckel
b ei heißem Motor a bzunehmen.

[GWA15162]
ACHTUNG: Wenn keine
Kühlflüssi gkeit zur Verfü gung steht,
kann statt dessen destilliertes Was-
ser o der weiches Leitun gswasser
b enutzt wer den. Kein hartes Was-
ser o der Salzwasser verwen den, da
d ies dem Motor scha det. Wenn
Wasser anstelle von Kühlflüssi gkeit
verwen det wur de, tauschen Sie es
so schnell wie mö glich durch Kühl-
flüssi gkeit aus, da sonst d as Kühl-
system nicht g eg en Frost un d Kor-
rosion geschützt ist. Wenn der
Kühlflüssi gkeit Wasser hinzu gefü gt
wur de, den Frostschutzmittel gehalt
d er Kühlflüssi gkeit so b ald wie
mö glich von einer Yamaha-Fach-
werkstatt ü berprüfen lassen, da
so

nst die Wirksamkeit des Kühlmit-
tels re duziert wir d.
[GCA10473]
5. Die Abdeckung montieren.
GAU39006
Kühlflüssi gkeit wechseln
1. Das Fahrzeug auf einem ebenen Un- tergrund abstellen und ggf. den Motor
abkühlen lassen.
2. Die Verkleidungsteile B und C abneh- men. (Siehe Seite 6-9.)
3. Ein Auffanggefäß unter den Motor stellen, um die alte Kühlflüssigkeit auf-
zufangen.
1. Kühlflüssigkeits-Ausgleichsbehälter
2. Maximalstand-Markierung
3. Minimalstand-Markierung
1. Kühlflüssigkeits-AusgleichsbehälterdeckelFassun gsvermö gen des Kühlflüs-
si gkeits-Aus gleichs behälters ( bis
zur Maximalstan d-Markierun g):
0.25 L (0.26 US qt, 0.22 Imp.qt)
U2CXG1G0.book Page 18 Wednesday, July 16, 2014 3:42 PM
