Periodiek on derhoud en afstelling
6-21
6
DAU21402
Klepspelin gDe klepspeling kan tijdens gebruik gaan af-
wijken, waardoor de lucht/brandstof-ver-
houding kan veranderen en/of het
motorgeluid toeneemt. Om dit te voorko-
men moet de klepspeling door een Yamaha
dealer worden afgesteld volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU64320
Banden Banden zijn het enige contact tussen de
machine en het wegdek. Veiligheid onder
alle rijomstandigheden hangt af van een re-
latief klein contactoppervlak met het weg-
dek. Het is daarom essentieel om de
banden te allen tijde in een goede conditie
te houden en deze op tijd te vervangen
door de voorgeschreven banden.
Ban denspannin g
De bandenspanning moet voor elke rit wor-
den gecontroleerd en indien nodig worden
bijgesteld.
WAARSCHUWING
DWA10504
Rij den met deze machine met een on-
juiste ban denspannin g kan lei den tot
verlies van de controle met mo gelijk ern-
sti g letsel of overlijd en tot gevol g.
 De ban dspanning moet wor den ge-
controleer d en af gestel d terwijl de
b an den kou d zijn (wanneer de tem-
peratuur van de ban den gelijk is aan
d e omg evingstemperatuur).
 De ban dspannin g moet wor den
aan gepast aan de rijsnelhei d en het
totale gewicht van rij der, passa gier,
b ag ag e en accessoires d at v

oor dit
mo del is vast gestel d.
WAARSCHUWING
DWA10512
Belaa d uw machine nooit te zwaar. Rij-
d en met een te zwaar belaste machine
kan lei den tot een on geval.
Ban denspannin g (g emeten op
kou de ban den):
Bela din g tot 90 k g (198 l b):
Voor: 250 kPa (2.50 kgf/cm2, 36 psi)
Achter: 290 kPa (2.90 kgf/cm2, 42 psi)
90 k g (198 l b) tot maximum bela-
d in g:
Voor: 250 kPa (2.50 kgf/cm2, 36 psi)
Achter: 290 kPa (2.90 kgf/cm2, 42 psi)
Rij den met hog e snelheid:
Voor: 250 kPa (2.50 kgf/cm2, 36 psi)
Achter:
290 kPa (2.90 kgf/cm2, 42 psi)
Maximale belastin g*:
186 kg (410 lb)
* Totaal gewicht van bestuurder, passagier, bagage en accessoires
U2CXD2D0.book Page 21 Monday, June 22, 2015 8:57 AM

Periodiek on derhou d en afstelling
6-22
6
Inspectie van ban den
Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op
het midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de
band scheurtjes vertoont, moet de band
onmiddellijk door een Yamaha dealer wor-
den vervangen.
OPMERKINGDe slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-
tijd de lokale voorschriften in acht.
WAARSCHUWING
DWA10472
 Laat sterk versleten b anden door
een Yamaha d ealer vervangen. Rij-
d en op een machine met versleten
b an den is niet alleen ver boden,
maar dit heeft ook een averechts
effect op de rijsta biliteit, waar door
u de macht over het stuur zou kun-
nen verliezen.
 De vervan gin g van on der delen van
wielen en remmen, inclusief b an-
d en, dient te wor den over gelaten
aan een Yamaha d ealer, die over d e
no dig e vakkun dig e kennis en erva-
rin g b eschikt om d it te doen.
 Rijd niet te snel d irect na het ver-
wisselen van een ban d. Het b and-
oppervlak dient eerst te zijn
in ger e
d en voor dat
het zijn optimale
ei genschappen verkrij gt.
Ban deninformatie
Dit model is uitgerust met tubeless banden
en bandventielen.
Banden verouderen, zelfs als ze niet of
slechts sporadisch zijn gebruikt. Scheuren
in het rubber van het loopvlak en de wang
van de band, soms in combinatie met ver-
vorming van het karkas, zijn een teken van
veroudering. Oude banden moeten worden
gecontroleerd door bandenspecialisten om
na te gaan of ze geschikt zijn voor verder
gebruik.
WAARSCHUWING
DWA10482
 Monteer altij d voor- en achter ban-
d en van hetzelf de merk en type.
Verschillen de ban den kunnen het
1. Wang van band
2. BandprofieldiepteMinimale ban dprofiel diepte (voor en
achter):
1.6 mm (0.06 in)
1. Bandventiel
2. Bandventielbuis
3. Bandventieldop met afdichting
U2CXD2D0.book Page 22 Monday, June 22, 2015 8:57 AM

Periodiek on derhoud en afstelling
6-23
6
weggedra g van de machine veran-
d eren, wat kan lei den tot een ong e-
val.
 Controleer altij d of de ventiel dopjes
stevi g zijn bevesti gd om zo lucht-
lekka ge te voorkomen.
 Gebruik uitsluiten d d e hierna ver-
mel de ban dventielen en luchtven-
tiel buisjes om b ij hoge rijsnelhed en
een te la ge ban dspannin g te voor-
komen.
Na uitgebreide tests zijn alleen de hieron-
der vermelde banden door Yamaha goed-
gekeurd voor dit model.
WAARSCHUWING
DWA10601
Deze motorfiets is uitg erust met specia-
le ban den die geschikt voor zeer ho ge
rijsnelhe den. Let op het vol gen de om
d eze ban den zo effectief mo gelijk te
kunnen geb ruiken.
 Gebruik bij vervan gin g uitsluitend
het voor geschreven type ban den.
Bij an dere ban den is het risico op
een klap ban d b ij zeer ho ge rijsnel-
he den niet d enkbeeldig .
 Gloe dnieuwe ban den bie den op
sommi ge typen wegdek relatief
weini g g rip tot dat ze zijn “in
ger
e-
d en”. Het is dan ook verstan dig d e
eerste 100 km (60 mi) na dat een
nieuwe ban d is aan geb racht rusti g
te blijven rij den en pas daarna de
rijsnelhei d te verho gen.
 Voor dat met ho ge snelhei d wor dt
g ere den moeten de ban den zijn op-
g ewarm d.
 Pas de ban dspannin g stee ds aan
vol gens de rijomstan dig he den.
DAU21963
GietwielenLet ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw voertuig.
 Voor elke rit moeten de velgranden
worden gecontroleerd op scheurtjes,
verbuiging, kromheid of andere scha-
de. Laat in geval van schade het wiel
door een Yamaha dealer vervangen.
Probeer het wiel nooit zelf te repare-
ren, hoe klein de reparatie ook is. Ver-
vang een wiel dat vervormd is of
haarscheurtjes vertoont.
 Na het vervangen van een wiel of
band moet het wiel worden uitgeba-
lanceerd. Een niet uitgebalanceerd
wiel zal mogelijk slecht functioneren of
kan een slechte wegligging en een
verkorte levensduur van de banden
tot gevolg hebben.
Voo r
ban d:
Maat: 120/70 ZR17M/C (58W)
Fabrikant/model:
BRIDGESTONE/BT016FF
DUNLOP/Qualifier PTM
Achter ban d:
Maat: 180/55 ZR17M/C (73W)
Fabrikant/model:
BRIDGESTONE/BT016RF
DUNLOP/Qualifier PTM
VOOR en ACHTER:
Bandventiel:TR412
Luchtventielbuis:
#9100 (origineel)
U2CXD2D0.book Page 23 Monday, June 22, 2015 8:57 AM

Periodiek on derhou d en afstelling
6-24
6
DAU33892

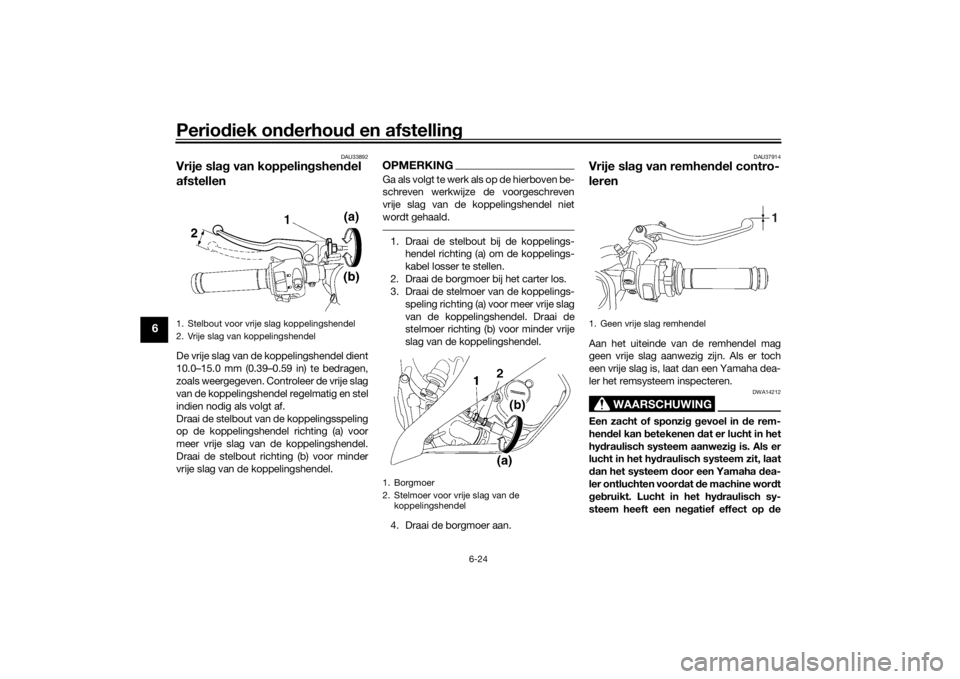

Vrije sla g van koppelin gshen del
afstellenDe vrije slag van de koppelingshendel dient
10.0–15.0 mm (0.39–0.59 in) te bedragen,
zoals weergegeven. Controleer de vrije slag
van de koppelingshendel regelmatig en stel
indien nodig als volgt af.
Draai de stelbout van de koppelingsspeling
op de koppelingshendel richting (a) voor
meer vrije slag van de koppelingshendel.
Draai de stelbout richting (b) voor minder
vrije slag van de koppelingshendel.
OPMERKINGGa als volgt te werk als op de hierboven be-
schreven werkwijze de voorgeschreven
vrije slag van de koppelingshendel niet
wordt gehaald.1. Draai de stelbout bij de koppelings-
hendel richting (a) om de koppelings-
kabel losser te stellen.
2. Draai de borgmoer bij het carter los.
3. Draai de stelmoer van de koppelings- speling richting (a) voor meer vrije slag
van de koppelingshendel. Draai de
stelmoer richting (b) voor minder vrije
slag van de koppelingshendel.
4. Draai de borgmoer aan.
DAU37914
Vrije sla g van remhen del contro-
lerenAan het uiteinde van de remhendel mag
geen vrije slag aanwezig zijn. Als er toch
een vrije slag is, laat dan een Yamaha dea-
ler het remsysteem inspecteren.
WAARSCHUWING
DWA14212
Een zacht of sponzi g g evoel in d e rem-
hend el kan betekenen dat er lucht in het
hy draulisch systeem aanwezi g is. Als er
lucht in het hy draulisch systeem zit, laat
d an het systeem d oor een Yamaha d ea-
ler ontluchten voor dat de machine wor dt
g eb ruikt. Lucht in het hy draulisch sy-
steem heeft een ne gatief effect op de
1. Stelbout voor vrije slag koppelingshendel
2. Vrije slag van koppelingshendel
1. Borgmoer
2. Stelmoer voor vrije slag van de
koppelingshendel
1. Geen vrije slag remhendel
1
U2CXD2D0.book Page 24 Monday, June 22, 2015 8:57 AM

Periodiek on derhoud en afstelling
6-25
6
remwerkin g, waar door u de macht over
het stuur zou kunnen verliezen met een
on geluk als gevol g.
DAU22274
RemlichtschakelaarsHet remlicht, dat wordt geactiveerd door
het rempedaal en de remhendel, moet op-
lichten nét voordat de remmen aangrijpen.
Stel de remlichtschakelaar achter indien
nodig als volgt af. De remlichtschakelaar
voor dient te worden afgesteld door een
Yamaha dealer.
Verdraai de stelmoer van de achterste rem-
lichtschakelaar en houd daarbij de rem-
lichtschakelaar vast. Draai de stelmoer in
de richting (a) om het remlicht eerder te la-
ten branden. Draai de stelmoer in de rich-
ting (b) om het remlicht later te laten
branden.
DAU22393
Controleren van voor- en achter-
remb lokkenDe remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU36891
Remblokken voorrem
Elk voorremblok heeft een eigen slijtage-in-
dicator, zodat het remblok kan worden ge-
controleerd zonder de rem te hoeven
demonteren. Bekrachtig de rem en let op
de stand van de slijtage-indicator om de
remblokslijtage te controleren. Wanneer
een remblok zover is afgesleten dat de slij-
1. Remlichtschakelaar
2. Stelmoer remlichtschakelaar
2
(b)
(a)
1
1. Slijtage-indicator remblok
U2CXD2D0.book Page 25 Monday, June 22, 2015 8:57 AM

Periodiek on derhou d en afstelling
6-26
6
tage-indicator de remschijf bijna raakt,
vraag dan een Yamaha dealer de remblok-
ken als set te vervangen.
DAU46292
Rem blokken achterrem
Elk achterremblok is voorzien van slijtage-
indicatorgroeven, zodat het remblok kan
worden gecontroleerd zonder de rem te
hoeven demonteren. Let op de slijtage-in-
dicatorgroeven om de remblokslijtage te
controleren. Wanneer een remblok zover is
afgesleten dat een slijtage-indicatorgroef
bijna zichtbaar is, vraag dan een Yamaha-
dealer de remblokken als set te vervangen.
DAU22582
Controleren van remvloeistofni-
veauControleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat. Meet het remvloeistof-
niveau en let erop dat de bovenzijde van
het reservoir horizontaal staat. Vul indien
nodig remvloeistof bij.
Voorrem Achterrem
WAARSCHUWING
DWA15991
Onjuist uit
gevoer d on derhou d kan resul-
teren in verlies van remvermo gen. Neem
d e vol gen de voorzor gsmaatre gelen in
acht:  Bij een te laa g remvloeistofniveau
kan lucht b innendringen in het rem-
systeem, waard oor de rempresta-
ties afnemen.
 Reini g de reservoir dop alvorens
d eze te verwij deren. Ge bruik uit-
sluiten d DOT 4 remvloeistof uit een
onaan geb roken verpakkin g.
1. Slijtage-indicatorgroef remblok
1
1
1. Merkstreep minimumniveau
1. Merkstreep minimumniveauAan bevolen remvloeistof:
DOT 4
U2CXD2D0.book Page 26 Monday, June 22, 2015 8:57 AM

Periodiek on derhoud en afstelling
6-27
6
Gebruik uitsluiten d d e aan bevolen
remvloeistof, an ders kunnen d e
ru bberaf dichtin gen beschad igd ra-
ken met lekkag e tot gevolg.
 Vul bij met hetzelf de type remvloei-
stof. Toevoe gin g van een an der
type remvloeistof dan DOT 4 kan re-
sulteren in een scha delijke chemi-
sche reactie.
 Pas op en zor g d at tij dens bijvullen
g een water het remvloeistofreser-
voir kan binnen drin gen. Water zal
het kookpunt van de remvloeistof
aanzienlijk verlag en zodat damp-
b elvormin g kan optre den.LET OP
DCA17641
Remvloeistof kan gelakte of kunststof
on der delen bescha dig en. Veeg g emors-
te remvloeistof stee ds direct af.Naarmate de remblokke n afslijten, zal het
remvloeistofniveau geleidelijk verder dalen.
Een laag remvloeistofniveau kan duiden op
versleten remblokken en/of lekkage in het
remsysteem. Controleer daarom de rem-
blokken op slijtage en het remsysteem op
lekkage. Vraag als het remvloeistofniveau plotseling sterk is gedaald een Yamaha
dealer om een inspectie alvorens verder te
rijden.
DAU22733
Remvloeistof verversenVraag een Yamaha dealer de remvloeistof
te verversen volgens de intervalperioden
voorgeschreven in het periodieke smeer-
en onderhoudsschema. Laat bovendien de
oliekeerringen van de hoofdremcilinders,
de remklauwen en de remslangen vervan-
gen volgens de intervalperioden of wan-
neer ze lek of beschadigd zijn.
 Vloeistofafdichtingen: Vervang elke
twee jaar.
 Remslangen: Vervang elke vier jaar.
U2CXD2D0.book Page 27 Monday, June 22, 2015 8:57 AM

Periodiek on derhou d en afstelling
6-28
6
DAU22762
Spannin g aan drijfkettin gDe spanning van de aandrijfketting moet
voorafgaand aan elke rit worden gecontro-
leerd en indien nodig worden bijgesteld.
DAU22777
Aandrijfkettin g controleren op spannin g
1. Zet de motorfiets op de zijstandaard.OPMERKINGBij het controleren en instellen van de span-
ning van de aandrijfketting mag er geen ge-
wicht op de motorfiets rusten.2. Schakel de versnellingsbak in de vrij- stand.
3. Meet de spanning van de aandrijfket- ting zoals getoond. 4. Stel de spanning van de ketting als
volgt bij als deze niet correct is.
DAU39057
Om de spanning van de aan drijfkettin g
af te stellen
Raadpleeg een Yamaha dealer voordat u
de spanning van de aandrijfketting afstelt. 1. Draai de wielasmoer los en draai dan de borgmoeren los aan beide zijden
van de achterbrug. 2. Draai om de aandrijfketting strakker te
stellen de stelbout aan beide uiteinden
van de achterbrug in de richting (a).
Stel de ketting losser door de stelbout
aan beide uiteinden van de achterbrug
in de richting (b) te draaien en dan het
achterwiel naar voren te drukken. LET
OP: Een onjuiste ketting spanning
lei dt tot over belastin g van d e motor
en an dere essentiële on der delen
van de machine en kan resulteren in
overslaan of breken van de kettin g.
Hou d om d it te voorkomen de ket-
tin gspannin g b innen de gespecifi-
ceer de waar den.
[DCA10572]
Spannin g aan drijfkettin g:
30.0–45.0 mm (1.18–1.77 in)
1. Spanning aandrijfketting
1. Stelbout spanning aandrijfketting
2. Borgmoer
3. Uitlijnmerktekens
4. Wielasmoer
5. Aandrijfkettingspanner
45
1
2
3
U2CXD2D0.book Page 28 Monday, June 22, 2015 8:57 AM

Periodiek on derhoud en afstelling
6-29
6
OPMERKINGGebruik de uitlijnmerktekens op de aan-
drijfkettingspanners om beide kettingspan-
ners in dezelfde stan d te zetten, zodat het
wiel goed is uitgelijnd. Gebruik het uiteinde
van de achterbrug als referentiepunt voor
de uitlijnmerktekens.3. Draai de wielasmoer vast met het voorgeschreven aanhaalmoment.
4. Zet de stelbouten vast in richting (a) met het voorgeschreven aanhaalmo-
ment. 5. Draai de borgmoeren vast met het
voorgeschreven aanhaalmoment.
6. Zorg ervoor dat de kettingspanners in dezelfde stand staan, dat de spanning
van de aandrijfketting correct is en dat
de aandrijfketting soepel beweegt.
DAU23026
Aan drijfketting reinigen en sme-
renDe aandrijfketting moet worden gereinigd
en gesmeerd volgens de intervalperioden
zoals voorgeschreven in het periodieke
smeer- en onderhoudsschema, anders zal
de ketting snel slijten, met name in vochtige
of stoffige gebieden. Onderhoud de ketting
als volgt.LET OP
DCA10584
De aan drijfkettin g moet wor den ge-
smeer d na dat de motorfiets is g ewassen
of ermee in d e regen of in vochti ge ge-
b ie den is gered en.1. Reinig de aandrijfketting met petrole-
um en een zacht borsteltje. LET OP:
Reini g d e aan drijfkettin g niet met
stoomreini gers, ho ged rukreini gers
of on geschikte oplosmi ddelen om
scha de aan d e O-ringen te voorko-
men.
[DCA11122]
2. Wrijf de aandrijfketting droog.
3. Smeer de aandrijfketting grondig met speciale smering voor o-ringkettin-
gen. LET OP: Bren g g een motorolie
of an dere smeermi ddelen aan op de
1. Stelbout spanning aandrijfketting
2. BorgmoerAanhaalmoment:
Wielasmoer:110 Nm (11 m·kgf, 80 ft·lbf)
(a)
(b)
12
Aanhaalmoment: Stelbout spanning aandrijfketting:
2.0 Nm (0.20 m·kgf, 1.4 ft·lbf)
Aanhaalmoment: Borgmoer:16 Nm (1.6 m·kgf, 12 ft·lbf)
U2CXD2D0.book Page 29 Monday, June 22, 2015 8:57 AM

Periodiek on derhou d en afstelling
6-30
6
aan drijfkettin g, deze kunnen stof-
fen bevatten die de O-rin gen kun-
nen bescha dig en.
[DCA11112] DAU23098
Ka
bels controleren en smerenDe werking van alle bedieningskabels en
de conditie van alle kabels moet vooraf-
gaand aan elke rit worden gecontroleerd en
de kabel en kabeleinden moeten indien no-
dig worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te ver-
vangen wanneer deze is beschadigd of niet
soepel beweegt. WAARSCHUWING!
Scha de aan d e buiten behuizin g van ka-
b els kan lei den tot interne roestvormin g
en storin g veroorzaken met de bewe-
g in g van kab els. Vervan g b escha digde
kab els zo snel mo gelijk om onveili ge
omstan dig he den te voorkomen.
[DWA10712] DAU23115
Controleren en smeren van
gas-
g reep en gaska belDe werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Daarnaast moet de kabel door een Yamaha
dealer worden gesmeerd volgens de inter-
valperioden vermeld in het periodieke on-
derhoudsschema.
De gaskabel is voorzien van een rubber af-
dekking. Zorg ervoor dat de afdekking ste-
vig is aangebracht. Zelfs als de afdekking
correct is aangebracht, is de kabel niet vol-
ledig beschermd tegen binnendringend
water. Let er daarom op dat er geen water
direct op de afdekking of kabel komt bij het
wassen van de machine. Als de kabel of de
afdekking vies wordt, wrijf deze dan
schoon met een vochtige doek.
Aan
bevolen smeermi ddel:
Yamaha-kabelsmeermiddel of een
ander geschikt kabelsmeermiddel
U2CXD2D0.book Page 30 Monday, June 22, 2015 8:57 AM
