Manutenzione e regolazioni perio diche
6-10
6

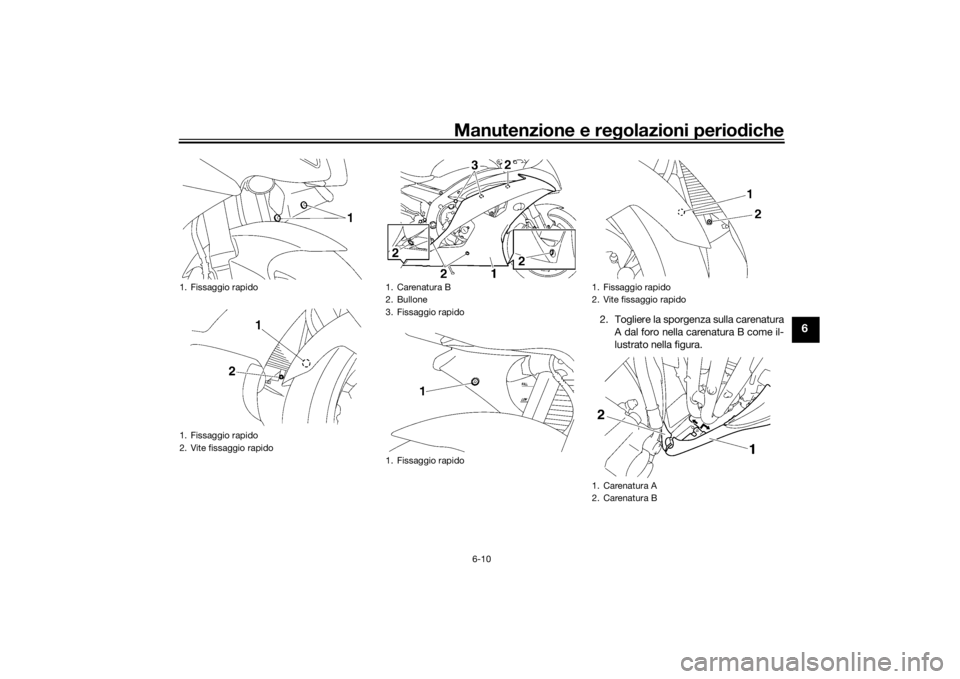

2. Togliere la sporgenza sulla carenatura
A dal foro nella carenatura B come il-
lustrato nella figura.
1. Fissaggio rapido
1. Fissaggio rapido
2. Vite fissaggio rapido
1. Carenatura B
2. Bullone
3. Fissaggio rapido
1. Fissaggio rapido
1. Fissaggio rapido
2. Vite fissaggio rapido
1. Carenatura A
2. Carenatura B
U2CXH2H0.book Page 10 Monday, June 22, 2015 9:11 AM

Manutenzione e regolazioni perio diche
6-11
6
3. Togliere la sporgenza anteriore
dall’apertura, far scorrere la carenatu-
ra in avanti e rimuovere le sporgenze
rimanenti dalle aperture come illustra-
to nella figura.
4. Scollegare la connessione cavo indi- catore di direzione.
Per installare una carenatura
1. Collegare la connessione cavo indica-tore di direzione.
2. Inserire le sporgenze nelle tacche, far scorrere la carenatura all’indietro, e
poi inserire la sporgenza più anteriore
nella tacca.
3. Inserire la sporgenza sulla carenaturaA nel foro nella ca renatura B come il-
lustrato nella figura.

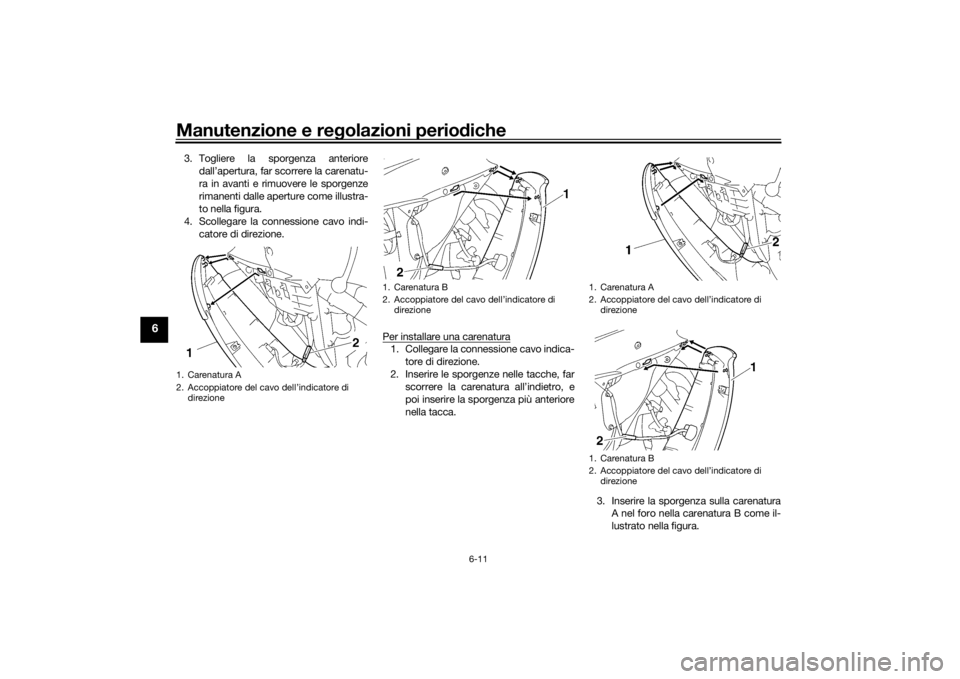

1. Carenatura A
2. Accoppiatore del cavo dell’indicatore di direzione
1. Carenatura B
2. Accoppiatore del cavo dell’indicatore di direzione
1. Carenatura A
2. Accoppiatore del cavo dell’indicatore di direzione
1. Carenatura B
2. Accoppiatore del cavo dell’indicatore di direzione
U2CXH2H0.book Page 11 Monday, June 22, 2015 9:11 AM

Manutenzione e regolazioni perio diche
6-12
6
4. Installare i bulloni, i fissaggi rapidi, e la
vite fissaggio rapido.
Carenatura C
Per rimuovere la carenatura1. Togliere la carenatu ra B e il pannello
B. (Vedere pagina 6-12.)
2. Staccare il cablaggio elettrico pre- mendo sulla sporgenza per aprire il
fermo in plastica. 3. Togliere i bulloni e il fissaggio rapido, e
poi asportare la carenatura come illu-
strato nella figura. Per installare la carenatura
1. Inserire la tacca nella carenatura C
sulla sporgenza nel cupolino.
2. Installare i bulloni e il fissaggio rapido.
3. Posizionare il cablaggio elettrico nella posizione originale, e poi chiudere il
fermo in plastica.
4. Installare la carenatura ed il pannello.
HAU39063
Pannelli A e B
Per togliere il pannelloTogliere i bulloni, e poi asportare il pannello
come illustrato nella figura.

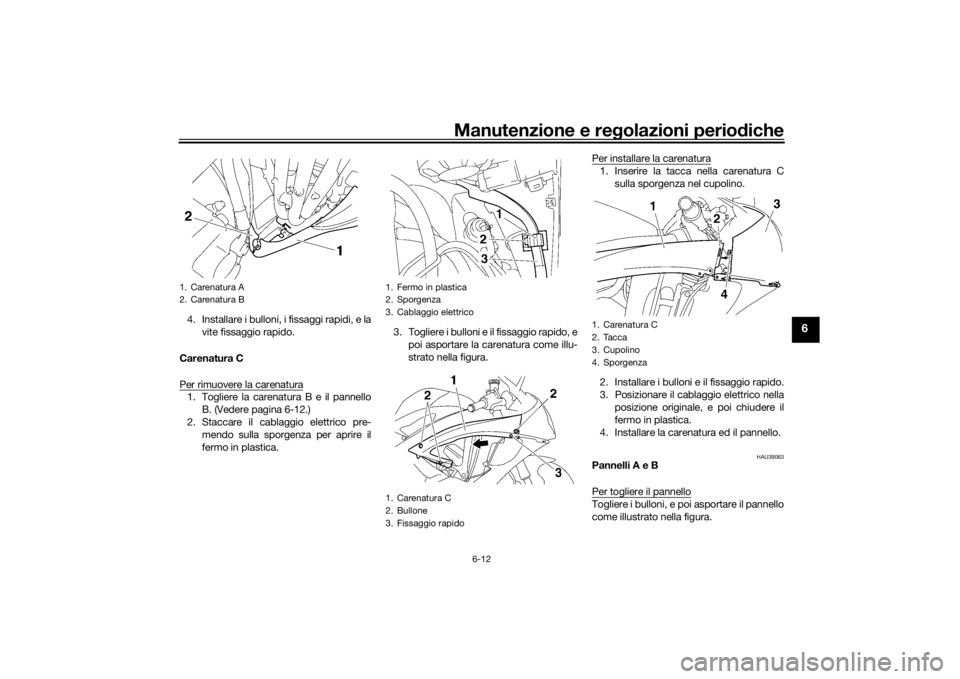

1. Carenatura A
2. Carenatura B
1. Fermo in plastica
2. Sporgenza
3. Cablaggio elettrico

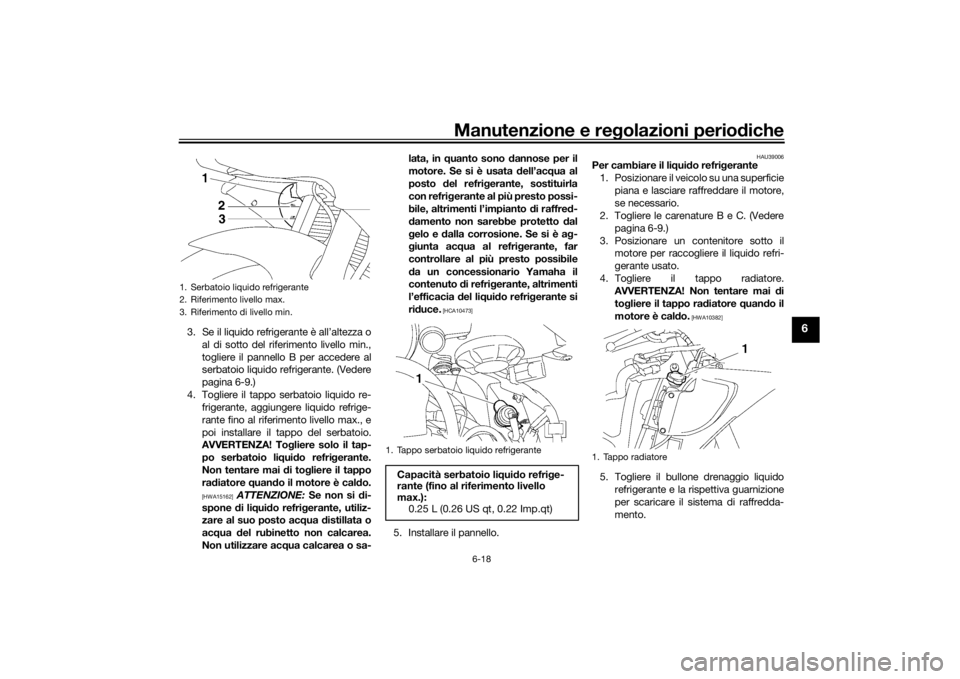

1. Carenatura C
2. Bullone
3. Fissaggio rapido
1. Carenatura C
2. Tacca
3. Cupolino
4. Sporgenza
U2CXH2H0.book Page 12 Monday, June 22, 2015 9:11 AM

Manutenzione e regolazioni perio diche
6-13
6
Per installare un pannelloPosizionare il pannello nella sua posizione
originaria e poi installare i bulloni.
HAU19653
Controllo delle can deleLe candele sono componenti importanti del
motore che vanno controllati periodica-
mente, preferibilmente da un concessiona-
rio Yamaha. Poiché il calore ed i depositi
provocano una lenta erosione delle cande-
le, bisogna smontarle e controllarle in con-
formità alla tabella della manutenzione
periodica e lubrificazione. Inoltre, lo stato
delle candele può rivelare le condizioni del
motore.
L’isolatore di porcellana intorno all’elettro-
do centrale di ciascuna candela deve esse-
re di colore marroncino chiaro (il colore
ideale se il veicolo viene usato normalmen-
te) e tutte le candele installate nel motore
devono avere lo stesso colore. Se il colore
di una candela è nettamente diverso, il mo-
tore potrebbe funzionare in maniera ano-
mala. Non tentare di diagnosticare
problemi di questo genere. Chiedere inve-
ce ad un concessionario Yamaha di con-
trollare il veicolo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi carboniosi
o di altro genere, si deve sostituirla. Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
tro e, se necessario, regolarla secondo la
specifica.
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppia-
mento ed eliminare ogni traccia di sporco
dalla filettatura della candela.

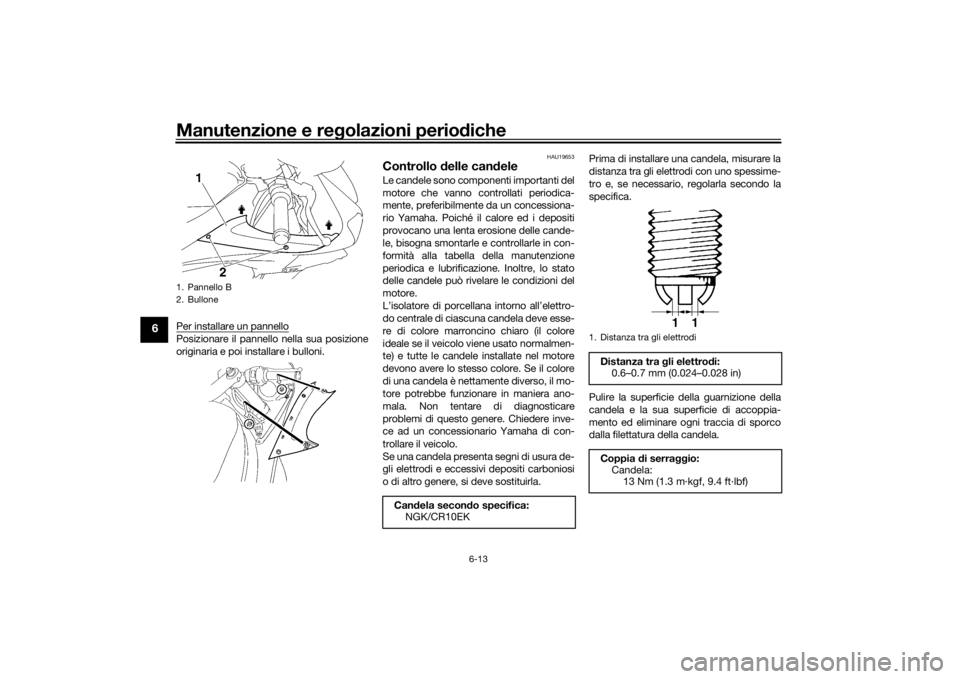

1. Pannello B
2. Bullone
Can
dela secon do specifica:
NGK/CR10EK
1. Distanza tra gli elettrodiDistanza tra gli elettro di:
0.6–0.7 mm (0.024–0.028 in)
Coppia di serra ggio:
Candela: 13 Nm (1.3 m·kgf, 9.4 ft·lbf)
1
1
U2CXH2H0.book Page 13 Monday, June 22, 2015 9:11 AM

Manutenzione e regolazioni perio diche
6-14
6
NOTAIn mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specifica
della candela al più presto possibile.ATTENZIONE
HCA10841
Non utilizzare attrezzi per to gliere o per
installare il cappuccio della can dela, il
connettore della bobina di accensione
potrebbe danne ggiarsi. È possibile che
sia difficile to gliere il cappuccio della
can dela, in quanto la tenuta d i gomma
all’estremità del cappuccio è montata
strettamente. Per to gliere il cappuccio
d ella can dela, basta pieg arlo all’indietro
e d in avanti mentre lo si tira; per instal-
larlo, pieg arlo all’indietro e d in avanti
mentre lo si spin ge.
HAU3899E
Olio motore e cartuccia filtro olioControllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire la cartuccia filtro
olio agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne.
Per controllare il livello olio motore
1. Posizionare il veicolo su una superficie piana e mantenerlo diritto. Basta una
lieve inclinazione laterale per provoca-
re errori nel controllo.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti, quindi spegnerlo.
3. Attendere qualche minuto per lasciare che l’olio si depositi.
4. Togliere l’astina livello olio motore e pulirla con uno straccio, inserirla nel
foro (senza avvitarla) quindi estrarla
per controllare il livello dell’olio.NOTAIl livello olio motore deve trovarsi tra i riferi-
menti di livello minino e massimo.
5. Se l’olio motore è all’altezza o al disotto del riferimento livello min., ri-
muovere il tappo bocchettone riempi-
mento olio motore, rabboccare con il
tipo di olio consigliato fino al livello ap-

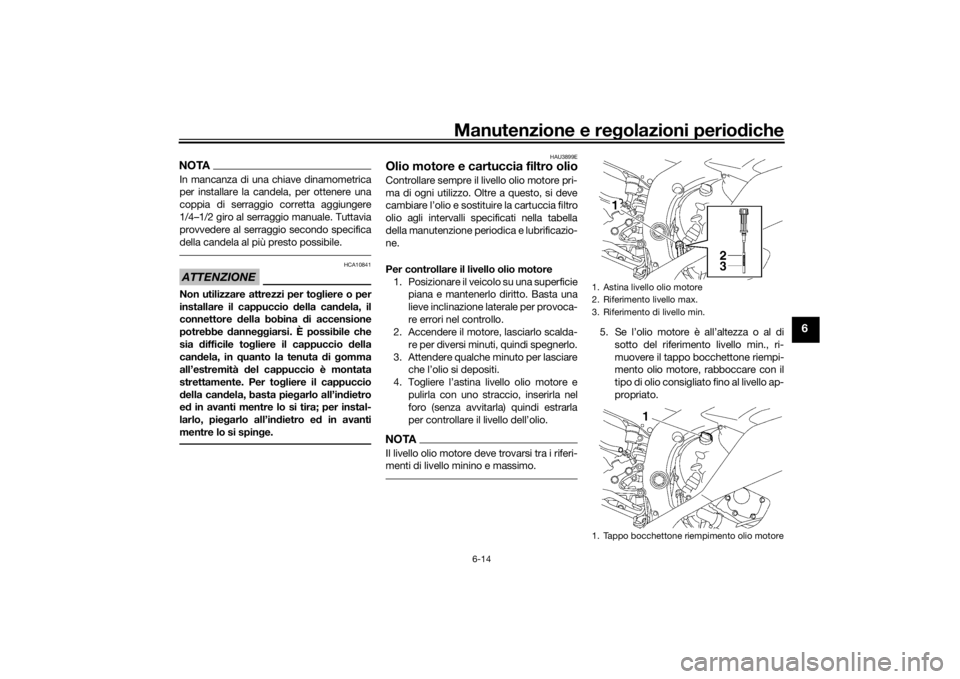

propriato.1. Astina livello olio motore
2. Riferimento livello max.
3. Riferimento di livello min.
1. Tappo bocchettone riempimento olio motore
U2CXH2H0.book Page 14 Monday, June 22, 2015 9:11 AM

Manutenzione e regolazioni perio diche
6-15
6
6. Inserire e serrare l’astina livello olio
motore, quindi montare e serrare il
tappo riempimento olio.
Per cambiare l’olio motore (con o senza
sostituzione della cartuccia filtro olio)
1. Posizionare il veicolo su una superficie piana.
2. Togliere la carenatura A. (Vedere pagi-
na 6-9.)
3. Accendere il motore, lasciarlo scalda- re per diversi minuti, quindi spegnerlo.
4. Posizionare una coppa dell’olio sotto il motore per raccogliere l’olio esausto.
5. Togliere il tappo bocchettone riempi-
mento olio motore, il bullone drenag-
gio olio e la rispettiva guarnizione per
scaricare l’olio dal carter.
NOTASaltare le fasi 6–12 se non si sostituisce la
cartuccia filtro olio.6. Rimuovere il bullone del braccio rinviocambio, quindi estrarre il braccio rin-
vio cambio dal suo albero.
7. Togliere il tubo sfiato serbatoio carbu-
rante e il tubo di troppopieno del ser-
batoio carburante dalle guide.
8. Togliere la cartuccia filtro olio con una chiave filtro olio.
NOTALe chiavi filtro olio sono disponibili presso i
concessionari Yamaha.9. Applicare uno strato sottile di olio mo-tore pulito sull’O-ring della nuova car-
tuccia filtro olio.

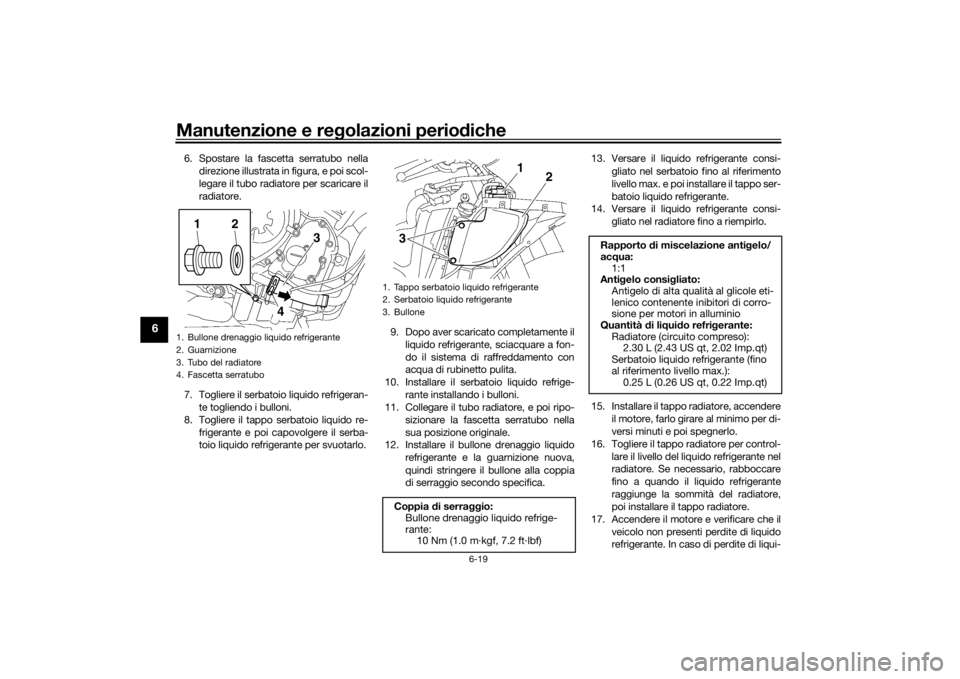

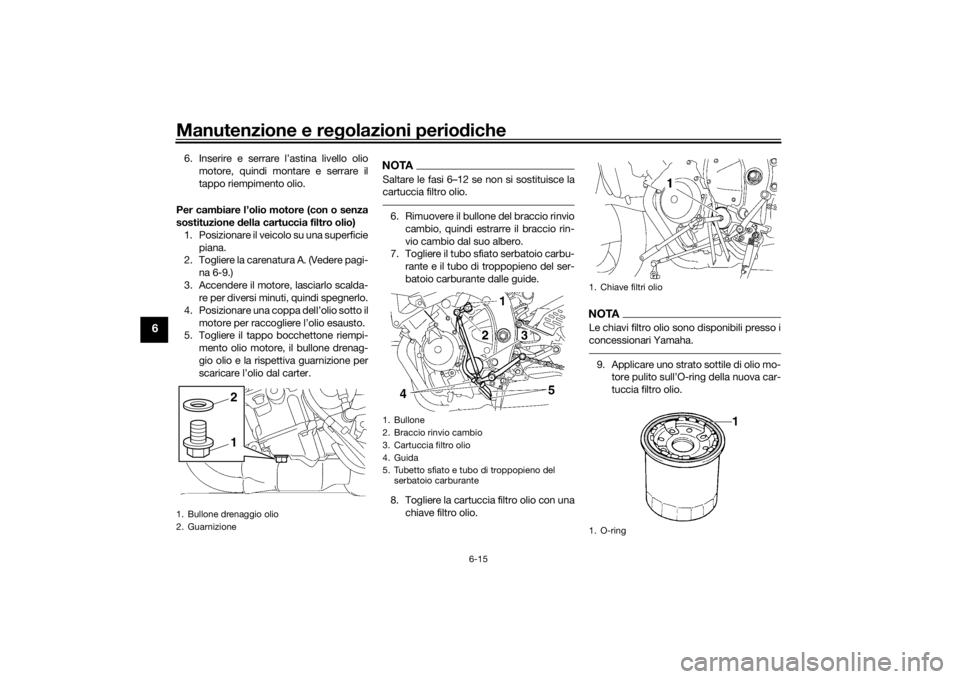

1. Bullone drenaggio olio
2. Guarnizione
12
1. Bullone
2. Braccio rinvio cambio
3. Cartuccia filtro olio
4. Guida
5. Tubetto sfiato e tubo di troppopieno del serbatoio carburante
1. Chiave filtri olio
1. O-ring
U2CXH2H0.book Page 15 Monday, June 22, 2015 9:11 AM

Manutenzione e regolazioni perio diche
6-16
6
NOTAVerificare che l’O-ring sia assestato corret-
tamente.10. Installare la nuova cartuccia filtro olio
con la chiave filtro olio e poi stringerla
alla coppia di serraggio secondo spe-
cifica con una chiave dinamometrica.
11. Inserire il tubo sfiato serbatoio carbu- rante e il tubo di troppopieno del ser-
batoio carburante nelle guide, poi
collocarli nella posizione originaria.
12. Installare il braccio rinvio cambio alli- neando il riferimento d’accoppiamen-
to sul braccio rinvio cambio con il riferimento d’accoppiamento sull’al-
bero del cambio ed installando il bul-
lone del braccio rinvio cambio, poi
serrandolo alla coppia secondo speci-
fica.
ATTENZIONE: Ricor darsi di al-
lineare i riferimenti
d ’accoppiamento per garantire il
cambio marce corretto. Se i riferi-
menti d’accoppiamento non sono
allineati, il braccio rinvio cambio
non si muove correttamente e risul-
ta impossibile passare ad una mar-
cia superiore o inferiore.
[HCA15343]
13. Installare il bullone drenaggio olio e la guarnizione nuova, quindi stringere il
bullone alla coppia di serraggio se-
condo specifica.
14. Rabboccare con la quantità specifica- ta dell’olio motore consigliato, quindi
installare e serrare il tappo riempimen-
to olio.NOTARicordarsi di pulire con uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-
freddati.
1. Chiave dinamometricaCoppia di serra ggio:
Cartuccia filtro olio: 17 Nm (1.7 m·kgf, 12 ft·lbf)

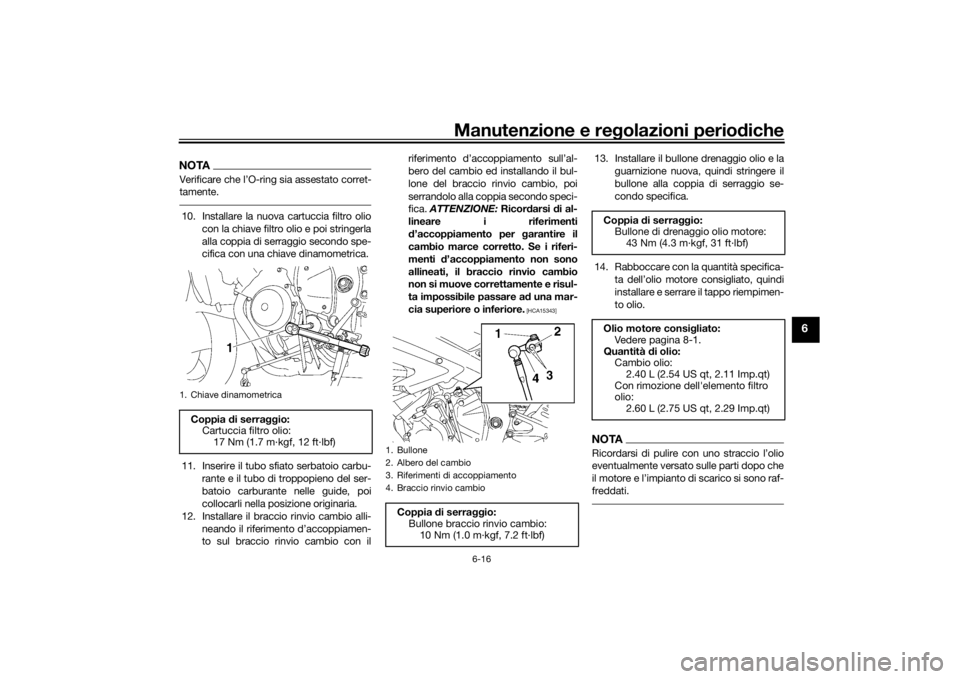

1. Bullone
2. Albero del cambio
3. Riferimenti di accoppiamento
4. Braccio rinvio cambio
Coppia di serra ggio:
Bullone braccio rinvio cambio:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Coppia di serra ggio:
Bullone di drenaggio olio motore: 43 Nm (4.3 m·kgf, 31 ft·lbf)
Olio motore consig liato:
Vedere pagina 8-1.
Quantità di olio:
Cambio olio:
2.40 L (2.54 US qt, 2.11 Imp.qt)
Con rimozione dell'elemento filtro
olio:
2.60 L (2.75 US qt, 2.29 Imp.qt)
U2CXH2H0.book Page 16 Monday, June 22, 2015 9:11 AM

Manutenzione e regolazioni perio diche
6-17
6
ATTENZIONE
HCA11621
 Per prevenire slittamenti d ella fri-
zione ( dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
a dditivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
d i q ualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.
 Accertarsi che non penetrino corpi
estranei nel carter.15. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre
verificando che non ci siano perdite di
olio. In caso di perdite di olio, spegne-
re immediatamente il motore e cercar-
ne le cause.NOTADopo l’accensione del motore, la spia livel-
lo olio motore deve spegnersi, se il livello
dell’olio è sufficiente.
ATTENZIONE
HCA10402
Se la spia livello olio lampe ggia o resta
accesa anche se il livello d ell’olio è ap-
propriato, spe gnere imme diatamente il
motore e far controllare il veicolo da un
concessionario Yamaha.16. Spegnere il motore, controllare il livel-
lo dell’olio e correggerlo, se necessa-
rio.
17. Installare la carenatura.
HAU20071
Li qui do refri gerantePrima di utilizzare il mezzo, controllare
sempre il livello del liquido refrigerante.
Inoltre si deve cambiare il liquido refrigeran-
te agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
HAU3908A
Per controllare il livello del li qui do refri-
g erante
1. Posizionare il veicolo su una superficie piana e mantenerlo diritto.NOTASi deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.
 Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nel
controllo.2. Controllare il livello del liquido refrige-
rante nel serbatoio liquido refrigeran-
te.NOTAIl livello del liquido refrigerante deve trovarsi
tra i riferimenti livello min. e max.
U2CXH2H0.book Page 17 Monday, June 22, 2015 9:11 AM

Manutenzione e regolazioni perio diche
6-18
6
3. Se il liquido refrigerante è all’altezza o
al di sotto del riferimento livello min.,
togliere il pannello B per accedere al
serbatoio liquido refrigerante. (Vedere
pagina 6-9.)
4. Togliere il tappo serbatoio liquido re- frigerante, aggiungere liquido refrige-
rante fino al riferimento livello max., e
poi installare il tappo del serbatoio.
AVVERTENZA! To gliere solo il tap-
po serbatoio li qui do refri gerante.
Non tentare mai di to gliere il tappo
ra diatore quan do il motore è cal do.
[HWA15162]
ATTENZIONE: Se non si di-
spone di liq uido refri gerante, utiliz-
zare al suo posto acq ua distillata o
acq ua del rubinetto non calcarea.
Non utilizzare ac qua calcarea o sa- lata, in
quanto sono dannose per il
motore. Se si è usata dell’ac qua al
posto del refri gerante, sostituirla
con refri gerante al più presto possi-
bile, altrimenti l’impianto di raffre d-
d amento non sarebbe protetto dal
g elo e dalla corrosione. Se si è a g-
g iunta ac qua al refri gerante, far
controllare al più presto possibile
d a un concessionario Yamaha il
contenuto di refrig erante, altrimenti
l’efficacia del li qui do refri gerante si
ri duce.
[HCA10473]
5. Installare il pannello.
HAU39006
Per cambiare il li qui do refri gerante
1. Posizionare il veicolo su una superficie piana e lasciare raffreddare il motore,
se necessario.
2. Togliere le carenature B e C. (Vedere
pagina 6-9.)
3. Posizionare un contenitore sotto il motore per raccogliere il liquido refri-
gerante usato.
4. Togliere il tappo radiatore. AVVERTENZA! Non tentare mai di
to gliere il tappo ra diatore quand o il
motore è cal do.
[HWA10382]
5. Togliere il bullone drenaggio liquido
refrigerante e la rispettiva guarnizione
per scaricare il sistema di raffredda-
mento.
1. Serbatoio liquido refrigerante
2. Riferimento livello max.
3. Riferimento di livello min.
1. Tappo serbatoio liquido refrigerante
Capacità serbatoio li qui do refri ge-
rante (fino al riferimento livello
max.): 0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Tappo radiatore
U2CXH2H0.book Page 18 Monday, June 22, 2015 9:11 AM

Manutenzione e regolazioni perio diche
6-19
6
6. Spostare la fasc etta serratubo nella
direzione illustrata in figura, e poi scol-
legare il tubo radiatore per scaricare il
radiatore.
7. Togliere il serbatoio liquido refrigeran- te togliendo i bulloni.
8. Togliere il tappo serbatoio liquido re- frigerante e poi capovolgere il serba-
toio liquido refrigerante per svuotarlo. 9. Dopo aver scaricato completamente il
liquido refrigerante, sciacquare a fon-
do il sistema di raffreddamento con
acqua di rubinetto pulita.
10. Installare il serbatoio liquido refrige- rante installando i bulloni.
11. Collegare il tubo radiatore, e poi ripo-
sizionare la fascetta serratubo nella
sua posizione originale.
12. Installare il bullone drenaggio liquido
refrigerante e la guarnizione nuova,
quindi stringere il bullone alla coppia
di serraggio secondo specifica. 13. Versare il liquido refrigerante consi-
gliato nel serbatoio fino al riferimento
livello max. e poi installare il tappo ser-
batoio liquido refrigerante.
14. Versare il liquido refrigerante consi-
gliato nel radiatore fino a riempirlo.
15. Installare il tappo radiatore, accendere il motore, farlo girare al minimo per di-
versi minuti e poi spegnerlo.
16. Togliere il tappo radiatore per control- lare il livello del liquido refrigerante nel
radiatore. Se necessario, rabboccare
fino a quando il liquido refrigerante
raggiunge la sommità del radiatore,
poi installare il tappo radiatore.
17. Accendere il motore e verificare che il veicolo non presenti perdite di liquido
refrigerante. In caso di perdite di liqui-1. Bullone drenaggio liquido refrigerante
2. Guarnizione
3. Tubo del radiatore
4. Fascetta serratubo
1
2
4
3
1. Tappo serbatoio liquido refrigerante
2. Serbatoio liquido refrigerante
3. BulloneCoppia d i serraggio:
Bullone drenaggio liquido refrige-
rante: 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
2
1
3
Rapporto di miscelazione anti gelo/
acq ua:
1:1
Anti gelo consi gliato:
Antigelo di alta qualità al glicole eti-
lenico contenente inibitori di corro-
sione per motori in alluminio
Quantità di liq uido refri gerante:
Radiatore (circuito compreso): 2.30 L (2.43 US qt, 2.02 Imp.qt)
Serbatoio liquido refrigerante (fino
al riferimento livello max.): 0.25 L (0.26 US qt, 0.22 Imp.qt)
U2CXH2H0.book Page 19 Monday, June 22, 2015 9:11 AM
