Algemeen smeer- en on derhou dsschema
NR. ITEM
1 *Dia
gnostische sy-
steemcontrole • Voer dynamische inspectie uit
met Yamaha diagnosegereed-
schap.
• Controleer de storingscodes. √√√√√√
2 *Luchtfilterelement • Vervangen. Elke 40000 km (24000 mi)
3 Koppelin g• Controleer de werking.
• Afstellen. √√√√√
4 *Vo or re m • Controleer de werking, het
vloeistofniveau en op vloeistof-
lekkage.
• Vervang de remblokken indien nodig. √√√√√√
5 *Achterrem • Controleer de werking, het
vloeistofniveau en op vloeistof-
lekkage.
• Vervang de remblokken indien nodig. √√√√√√
6 *Remslan gen • Controleer op scheurtjes en be-
schadigingen. √√√√√
• Vervangen. Elke 4 jaar
7 *Remvloeistof • Verversen. Elke 2 jaar
8 *Wielen • Controleer de speling en con-
troleer op beschadigingen.
• Vervang indien nodig. √√√√
9 *Ban den • Controleer op slijtage en be-
schadigingen.
• Vervang indien nodig.
• Controleer de bandspanning.
• Corrigeer indien nodig. √√√√√
10 *Wiella gers • Controleer op speling of be-
schadigingen. √√√√
11 *La
gers scharnier-
punt achter bru g • Controleer op een correcte
werking en overmatige speling. √√√√
• Smeren met lithiumvet. Elke 50000 km (30000 mi)X 1000 km
CONTROLE OF
ONDERHOUDSBEURT
X 1000 mi
KILOMETERSTAND
JAARLIJKSE
CONTROLE
110203040
0.66121824
UBN6D0D0.book Page 5 Tuesday, January 24, 2017 3:05 PM

Periodiek on derhou d en afstelling
7-6
7
12 Aan drijfkettin g• Controleer de spanning, uitlij-
ning en conditie van de aan-
drijfketting.
• Stel de ketting af en smeer deze grondig met een speciale
smering voor o-ringkettingen. Elke 800 km (500 mi) en nadat
de motorfiets is gewassen of
ermee in de regen of vochtige gebieden is gereden
13 *Balhoof dla gers • Controleer of de lagers loszit-
ten. √√ √
• Smeren met gematigde hoe- veelheid lithiumvet. √√
14 *Frame
bevesti gin-
g en • Controleer of alle moeren, bou-
ten en schroeven stevig zijn
vastgezet. √√√√√
15 Scharnieras van
remhen
del • Smeren met siliconenvet.
√√√√√
16 Scharnieras van
rempe
daal • Smeren met lithiumvet.
√√√√√
17 Scharnieras van
koppelin
gshen del • Smeren met lithiumvet.
√√√√√
18 Scharnieras van
schakelpe
daal • Smeren met lithiumvet.
√√√√√
19 Zijstan daar d • Controleer de werking.
• Smeren met lithiumvet.
√√√√√
20 *Zijstan
daar dscha-
kelaar • Controleer de werking en ver-
vang indien nodig. √√√√√√
21 *Vo or v o rk • Controleer op een correcte
werking en olielekkage.
• Vervang indien nodig. √√√√
22 *Schok demperunit • Controleer op een correcte
werking en olielekkage.
• Vervang indien nodig. √√√√
23 *R
e
laisarm achter-
wielophan gin g en
scharnierpunten
ver bin din gsarm • Controleer de werking.
√√√√
NR. ITEM
X 1000 km
CONTROLE OF
ONDERHOUDSBEURT
X 1000 mi KILOMETERSTAND
JAARLIJKSE
CONTROLE
110203040
0.6 6 12 18 24
UBN6D0D0.book Page 6 Tuesday, January 24, 2017 3:05 PM

Periodiek on derhou d en afstellin g
7-7
7
DAU80530
OPMERKING
Luchtfilter
• Het luchtfilter van dit model is voorzien van een geolied papieren element. Dit ele- ment kan niet met persluch t worden gereinigd en zal beschadigd raken als u dat
toch probeert.
• Het luchtfilterelement moet u vaker vervangen als u vaak in extreem vochtige of stoffige gebieden rijdt.
24 Motorolie • Verversen (warm de motor op
alvorens olie af te tappen).
• Controleer het olieniveau en controleer de machine op olie-
lekkage. √√√√√√
25 Oliefilterpatroon • Vervangen. √√√
26 *Koelsysteem • Controleer het koelvloeistofni-
veau en controleer de machine
op vloeistoflekkage. √√√√√
• Verversen. Elke 3 jaar
27 *EXUP-systeem • Controleer de werking, de vrije
slag van de kabel en de positie
van de katrol. √√√
28 *Voor- en achter-
remschakelaar
• Controleer de werking.
√√√√√√
29 *Bewe
gen de delen
en ka bels •Smeren.
√√√√√
30 *Gas
greephuis en
g aska bel • Controleer werking en vrije
slag.
• Stel de vrije slag van de gaska- bel af indien nodig.
• Smeer het gasgreephuis en de gaskabel. √√√√√
31 *Lampen, richting
-
aanwijzers en
schakelaars • Controleer de werking.
• Stel de koplamplichtbundel af.
√√√√√√
NR. ITEM
X 1000 km
CONTROLE OF
ONDERHOUDSBEURT
X 1000 mi
KILOMETERSTAND
JAARLIJKSE
CONTROLE
110203040
0.66121824
UBN6D0D0.book Page 7 Tuesday, January 24, 2017 3:05 PM

Periodiek on derhou d en afstelling
7-8
7
 Hydraulisch remsysteem
• Controleer regelmatig het vloeistofniveau van de remmen voor en achter. Vul bij in-
dien vereist.
• Vervang elke twee jaar de hoofdremcilinder achter, de interne onderdelen van de hoofdremcilinder voor en de remklauwen, en ververs de remvloeistof.
• Vervang de remslangen elke vier jaar, of eerder wanneer ze zijn gescheurd of be- schadigd.
UBN6D0D0.book Page 8 Tuesday, January 24, 2017 3:05 PM

Periodiek on derhou d en afstellin g
7-9
7
DAU18713
Stroomlijn- en framepanelen ver-
wijderen en aan bren gen
Bij het uitvoeren van sommige onder-
houdswerkzaamheden beschreven in dit
hoofdstuk moeten de afgebeelde stroom-
lijn- en framepanelen worden verwijderd.
Neem deze paragraaf door wanneer een
stroomlijn- of framepaneel moet worden
verwijderd of aangebracht.
DAU79983
Stroomlijnpaneel A
Verwijderen van stroomlijnpaneel
1. Verwijder paneel A. (Zie pagina 7-13.)
2. Verwijder de bouten, drukclips en de
snelsluitschroef.
1. Stroomlijnpaneel A
2. Stroomlijnpaneel B
1. Stroomlijnpaneel C
2. Stroomlijnpaneel D
1
2
1
2
1. Paneel A
2. Paneel B

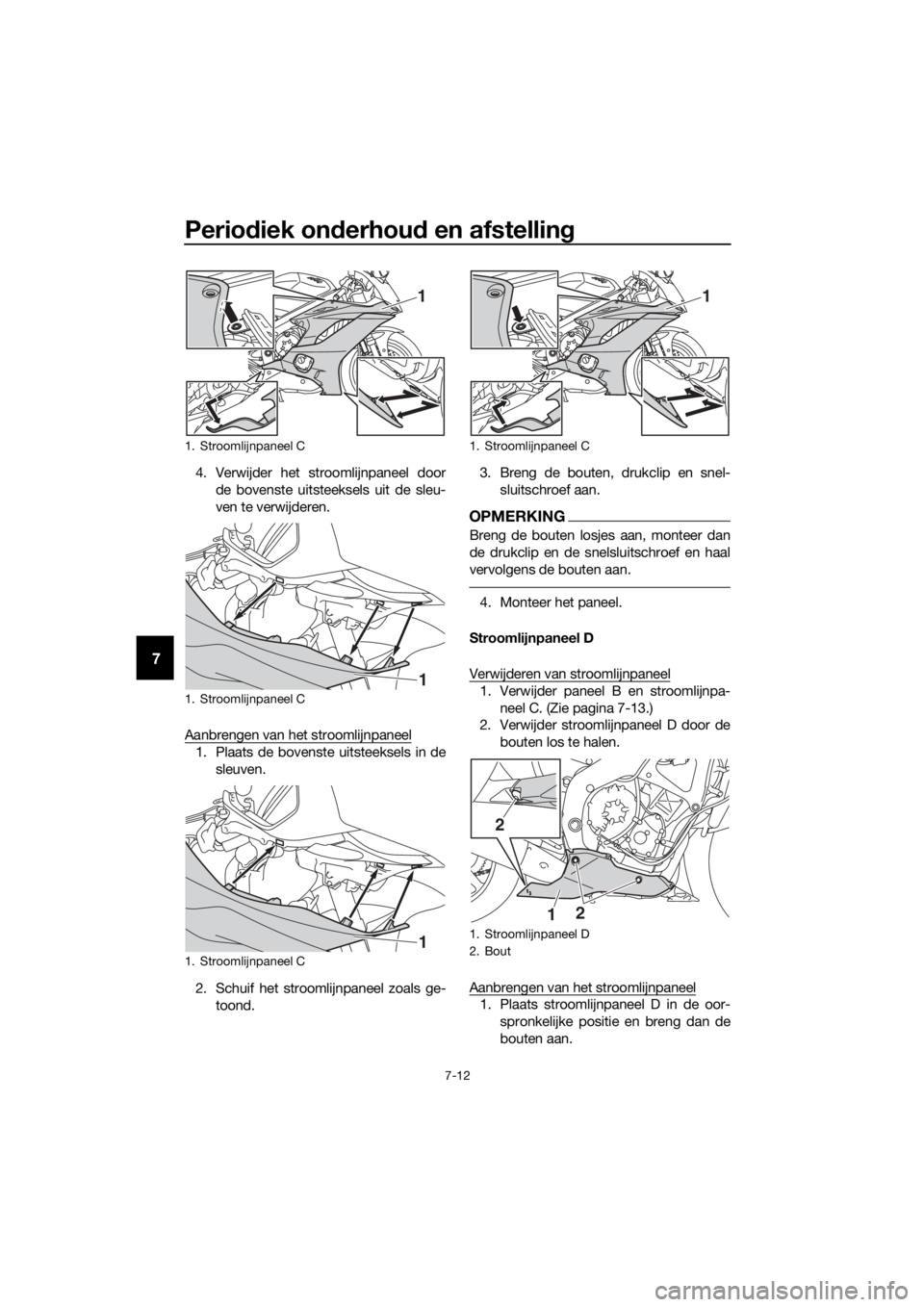

1. Stroomlijnpaneel A
2. Bout
3. Snelsluitschroef
12
1
32
2
UBN6D0D0.book Page 9 Tuesday, January 24, 2017 3:05 PM

Periodiek on derhou d en afstelling
7-10
73. Schuif het stroomlijnpaneel zoals ge-
toond.
4. Verwijder de bovenste uitsteeksels uit de sleuven en schuif dan het stroom-
lijnpaneel naar voren. Aanbrengen van het stroomlijnpaneel
1. Schuif het stroomlijnpaneel naar ach-
teren en plaats dan de bovenste uit-
steeksels in de sleuven.
2. Schuif het stroomlijnpaneel zoals ge- toond.
3. Breng de bouten, drukclips en de snelsluitschroef aan.
1. Bout
1. Drukclip
1. Stroomlijnpaneel A
1
1
1
1. Stroomlijnpaneel A
1. Stroomlijnpaneel A
1. Stroomlijnpaneel A
1
1
1
UBN6D0D0.book Page 10 Tuesday, January 24, 2017 3:05 PM

Periodiek on derhou d en afstellin g
7-11
7
OPMERKING
Breng de bouten losjes aan, monteer dan
de drukclips en de snelsluitschroef en haal
vervolgens de bouten aan.
4. Monteer het paneel.
Stroomlijnpaneel B
Verwijderen van stroomlijnpaneel
1. Verwijder paneel A en stroomlijnpa- neel A. (Zie pagina 7-13.)
2. Verwijder stroomlijnpaneel B door de bouten los te halen.
Aanbrengen van het stroomlijnpaneel
1. Plaats stroomlijnpaneel B in de oor- spronkelijke positie en breng dan de
bouten aan.
2. Monteer stroomlijnpaneel A en paneel A.
Stroomlijnpaneel C
Verwijderen van stroomlijnpaneel
1. Verwijder paneel B. (Zie pagina 7-13.)
2. Verwijder de bouten, drukclip en snel- sluitschroef. 3. Schuif het stroomlijnpaneel zoals ge-
toond.
1. Stroomlijnpaneel B
2. Bout
1 2 2
1. Stroomlijnpaneel C
2. Bout
3. Snelsluitschroef
1. Bout
1. Drukclip
1
2
2
3
1
1
UBN6D0D0.book Page 11 Tuesday, January 24, 2017 3:05 PM

Periodiek on derhou d en afstelling
7-12
7
4. Verwijder het stroomlijnpaneel door
de bovenste uitsteeksels uit de sleu-
ven te verwijderen.
Aanbrengen van het stroomlijnpaneel
1. Plaats de bovenste uitsteeksels in de sleuven.
2. Schuif het stroomlijnpaneel zoals ge- toond. 3. Breng de bouten, drukclip en snel-
sluitschroef aan.
OPMERKING
Breng de bouten losjes aan, monteer dan
de drukclip en de snelsluitschroef en haal
vervolgens de bouten aan.
4. Monteer het paneel.
Stroomlijnpaneel D
Verwijderen van stroomlijnpaneel
1. Verwijder paneel B en stroomlijnpa- neel C. (Zie pagina 7-13.)
2. Verwijder stroomlijnpaneel D door de
bouten los te halen.
Aanbrengen van het stroomlijnpaneel
1. Plaats stroomlijnpaneel D in de oor- spronkelijke positie en breng dan de
bouten aan.
1. Stroomlijnpaneel C
1. Stroomlijnpaneel C
1. Stroomlijnpaneel C
1
1
1
1. Stroomlijnpaneel C
1. Stroomlijnpaneel D
2. Bout
1
2
12
UBN6D0D0.book Page 12 Tuesday, January 24, 2017 3:05 PM

Periodiek on derhou d en afstellin g
7-13
7
2. Monteer stroomlijnpaneel C en paneel
B.
DAU79970Panelen A en B
Verwijderen van een paneel
Verwijder de drukclips en trek daarna het
paneel los zoals afgebeeld.
Aanbrengen van een paneel
Plaats het paneel in de oorspronkelijke po-
sitie en breng dan de drukclips aan.
DAU19653
Controleren van de bou gies
Bougies vormen belangrijke onderdelen
van de motor die periodiek moeten worden
gecontroleerd, bij voorkeur door een
Yamaha dealer. Omdat bougies door ver- hitting en neerslag altijd langzaam slijten,
moeten de bougies worden verwijderd en
gecontroleerd volgens de tijden genoemd
in het periodieke smeer- en onderhouds-
schema. De conditie van de bougies kan
daarnaast veel duidelijk maken over de
conditie van de motor.
De porseleinen isolator rond de centrale
elektrode moet licht tot gemiddeld bruin
verkleurd zijn (de ideale kleur als normaal
met het voertuig word t gereden), en alle
bougies in de motor horen dezelfde ver-
kleuring te hebben. Wanneer een bougie
een heel andere kleur vertoont, werkt de
motor mogelijk niet naar behoren. Probeer
dergelijke problemen niet zelf vast te stel-
len. Laat in plaats daarvan uw machine na-
kijken door een Yamaha dealer.
Vervang een bougie als de elektroden blij-
ken te zijn afgesleten en als overmatige
koolaanslag of andere neerslag gevonden
wordt.
Voordat een bougie wordt aangebracht
moet de elektrodenafstand met een draad-
voelmaat worden gemeten; breng indien
nodig de elektrodenafstand op specificatie.
1. Paneel A
2. Drukclip
2
1
Voor geschreven bou gie:
NGK/CR10EK
UBN6D0D0.book Page 13 Tuesday, January 24, 2017 3:05 PM

Periodiek on derhou d en afstelling
7-14
7
Reinig het oppervlak van de bougiepakking
en het pasvlak en verwijder eventueel vuil
uit de schroefdraad van de bougie.
OPMERKING
Als geen momentsleutel beschikbaar is,
wordt de bougie correct vastgezet door
handvast te zetten en dan nog 1/4–1/2 slag
verder te draaien. De bougie moet echter
zo snel mogelijk naar het juiste aanhaalmo-
ment worden aangedraaid.
LET OP
DCA10841
Ge bruik geen geree dschap om de bou-
g ie dop te verwij deren of aan te bren gen,
om de bobineka bel niet te b eschadig en.
De bou gie dop is mo gelijk lastig te ver-
wij deren om dat de ru bber af dichtin g aan
het uitein de stevi g vastzit. Haal d e bou-
g ie dop los d oor hem heen en weer te
d raaien en te gelijkertij d los te trekken;
b ren g d e bou gie dop aan door heen en
weer te d raaien en teg elijkertijd aa n

te
d rukken.
DAU36112
Filter bus
Dit model is voorzien van een filterbus die
voorkomt dat brandstofdampen naar de at-
mosfeer ontsnappen. Controleer alvorens
met deze machine te rijden het volgende:
 Controleer alle slangaansluitingen.
 Controleer de slangen en de filterbus
op barsten of beschadiging. Vervang
indien beschadigd.
 Controleer de ontluchtingsinrichting
van de filterbus op verstopping en rei-
nig deze indien nodig.
1. Elektrodenafstand
Elektro denafstan d:
0.6–0.7 mm (0.024–0.028 in)
Aanhaalmoment: Bougie:
13 N·m (1.3 kgf·m, 9.4 lb·ft)
11
1. Filterbus
2. Tankbeluchtingssysteem
2
1
UBN6D0D0.book Page 14 Tuesday, January 24, 2017 3:05 PM
