YAMAHA YZF-R6 2017 Manuale de Empleo (in Spanish)

Funciones de los instrumentos y man dos
4-3
4
ADVERTENCIA
SWA10062
No gire nunca la llave a la posición
“OFF” o “LOCK” con el vehículo en mar-
cha. De lo contrario, el sistema eléctrico
se desconectará y pue de per der el con-
trol o sufrir un acci dente.
SAU1068BBLOQUEADO (LOCK)
La dirección está bloqueada y todos los
sistemas eléctricos están desactivados. Se
puede extraer la llave.
Para bloquear la dirección
1. Gire el manillar completamente a la iz-
quierda.
2. Con la llave en la posición “OFF”, em- pújela hacia dentro y gírela a la posi-
ción “LOCK”.
3. Extraiga la llave.
NOTA
Si la dirección no se bloquea, inténtelo gi-
rando el manillar ligeramente a la derecha.
Para desbloquear la dirección
Desde la posición “LOC K”, empuje la llave
hacia dentro y gírela a la posición “OFF”.
SAU59680 (Estacionamiento)
Las luces de emergencia y los intermiten-
tes se pueden encender, pero el resto de
los sistemas eléctricos están desconecta-
dos. Se puede extraer la llave.
La dirección debe estar bloqueada para
poder girar la llave a la posición “ ”.
ATENCIÓN
SCA20760
El uso de las luces d e emergencia o los
intermitentes durante un perio do de
tiempo prolonga do pod ría ocasionar la
d escarga de la batería.

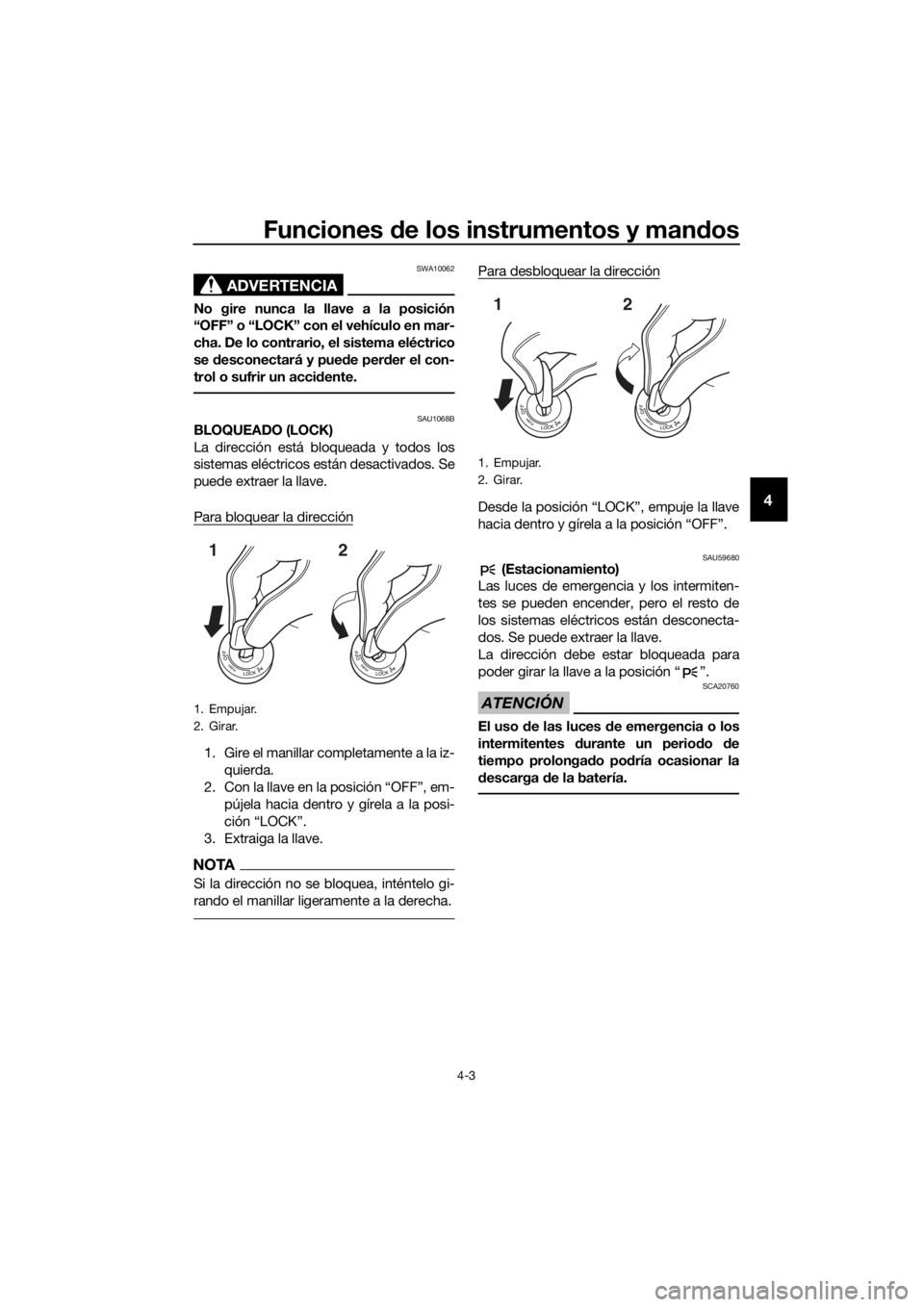

1. Empujar.
2. Girar.
12
1. Empujar.
2. Girar.
12
UBN6S0S0.book Page 3 Monday, January 23, 2017 4:30 PM

Funciones de los instrumentos y man dos
4-4
4
SAU66054
Interruptores del manillar
Izquier da
Derecha
SAU79740Interruptor de ráfagas “ ”
Pulse este interruptor para hacer ráfagas y
para marcar el inicio de cada vuelta cuando
utilice el cronómetro de vueltas.
NOTA
Cuando el conmutador de la luz de cru-
ce/carretera está situado en “ ”, el inte-
rruptor de ráfagas no tiene efecto.
SAU79871Conmuta dor de la luz d e cruce/
carretera “ / ”
Sitúe este interruptor en “ ” para poner
la luz de carretera y en “ ” para poner la
luz de cruce.
NOTA
Cuando el interruptor se sitúa en la posi-
ción de luz de cruce, solamente se encien-
de el faro izquierdo.
SAU66040Interruptor d e intermitencia “ / ”
Para señalar un giro a la derecha, pulse
este interruptor hacia la posición “ ”.
Para señalar un giro a la izquierda, pulse
este interruptor hacia la posición “ ”.
Cuando lo suelte, el interruptor volverá a su
posición central. Para apagar los intermi-
tentes pulse el interruptor una vez éste
haya regresado a su posición central.
SAU66030Interruptor d e la bocina “ ”
Pulse este interruptor para hacer sonar la
bocina.
SAU73961Interruptor d el sistema de control de
tracción “TCS”
Consulte en la página 3-2 una explicación
del sistema de control de tracción.
SAU66060Interruptor d e paro/marcha/arranque
“//”
Para poner el motor en marcha con el
arranque eléctrico, sitúe este interruptor
en “ ” y, a continuación, pulse el interrup-
tor hacia “ ”. Véanse las instrucciones de
arranque en la página 6-2 antes de arrancar
el motor.
Sitúe este interruptor en “ ” para parar el
motor en caso de emergencia, por ejemplo
si el vehículo vuelca o se atasca el cable del
acelerador.

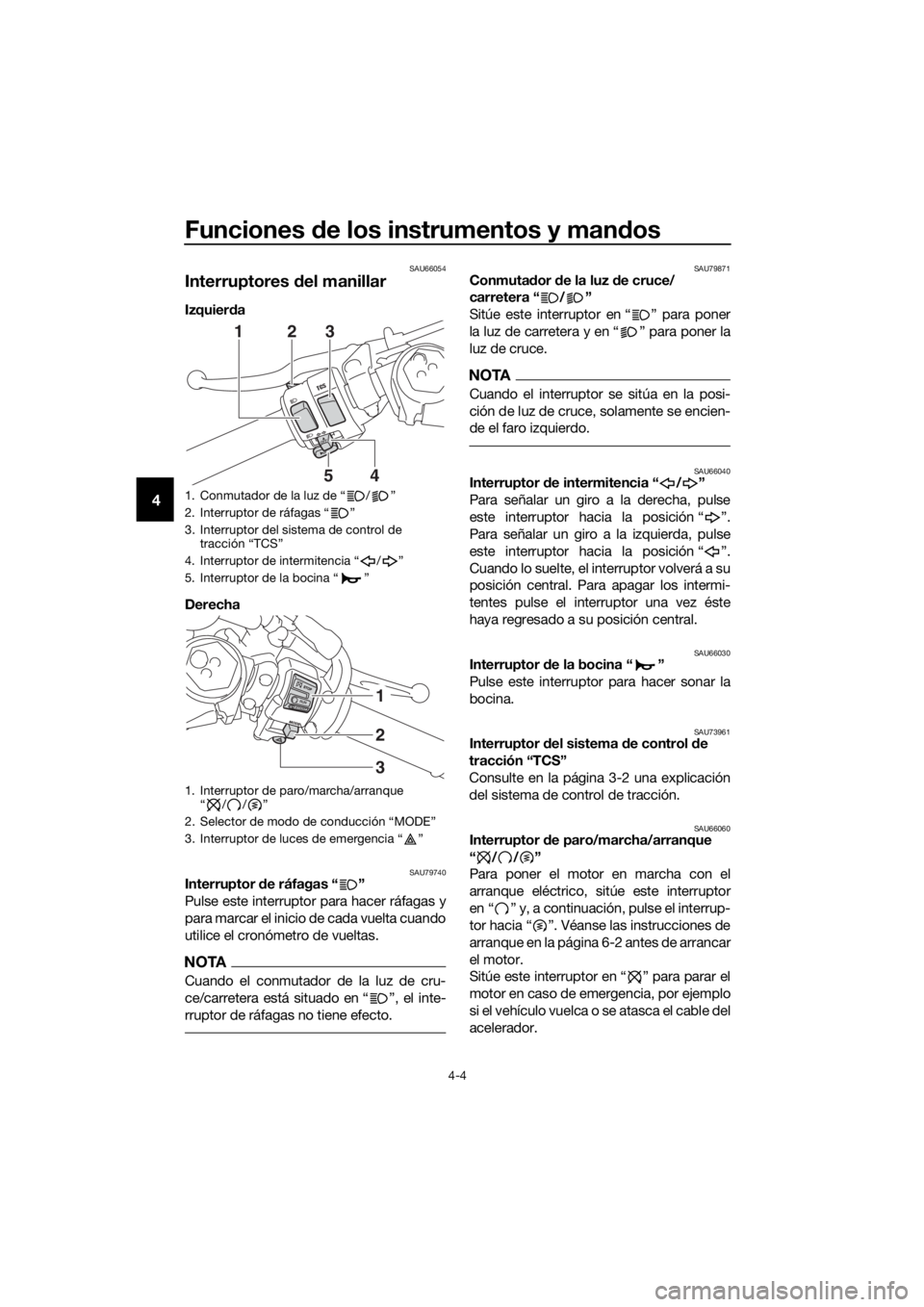

1. Conmutador de la luz de “ / ”
2. Interruptor de ráfagas “ ”
3. Interruptor del sistema de control de tracción “TCS”
4. Interruptor de intermitencia “ / ”
5. Interruptor de la bocina “ ”
1. Interruptor de paro/marcha/arranque “//”
2. Selector de modo de conducción “MODE”
3. Interruptor de luces de emergencia “ ”
54
231
2
3
1
UBN6S0S0.book Page 4 Monday, January 23, 2017 4:30 PM

Funciones de los instrumentos y man dos
4-5
4
SAU66010Interruptor de luces de emergencia “ ”
Con la llave en la posición “ON” o “ ”,
utilice este interruptor para encender las lu-
ces de emergencia (todos los intermitentes
parpadean simultáneamente).
Las luces de emergencia se utilizan en
caso de emergencia o para avisar a otros
conductores cuando detenga su vehículo
en un lugar en el que pueda representar un
peligro para el tráfico.
ATENCIÓN
SCA10062
No utilice las luces de emergencia du-
rante un perio do prolonga do con el mo-
tor para do, ya que pued e descargarse la
batería.
SAU73931Selector de mo do d e con ducción “MO-
DE”
Consulte en la página 3-1 una explicación
del modo de conducción.
SAU4939C
Luces ind icadoras y d e aviso
SAU11022Luz indica dora de intermitencia “ ”
Esta luz indicadora parpadea cuando está
activada una luz de intermitencia.
SAU11061Luz ind icadora de punto muerto “ ”
Esta luz indicadora se enciende cuando la
transmisión se encuentra en posición de
punto muerto.
SAU11081Testigo d e luces de carretera “ ”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU11257Luz de aviso del nivel de aceite “ ”
Esta luz de aviso se enciende si el nivel de
aceite del motor está bajo.

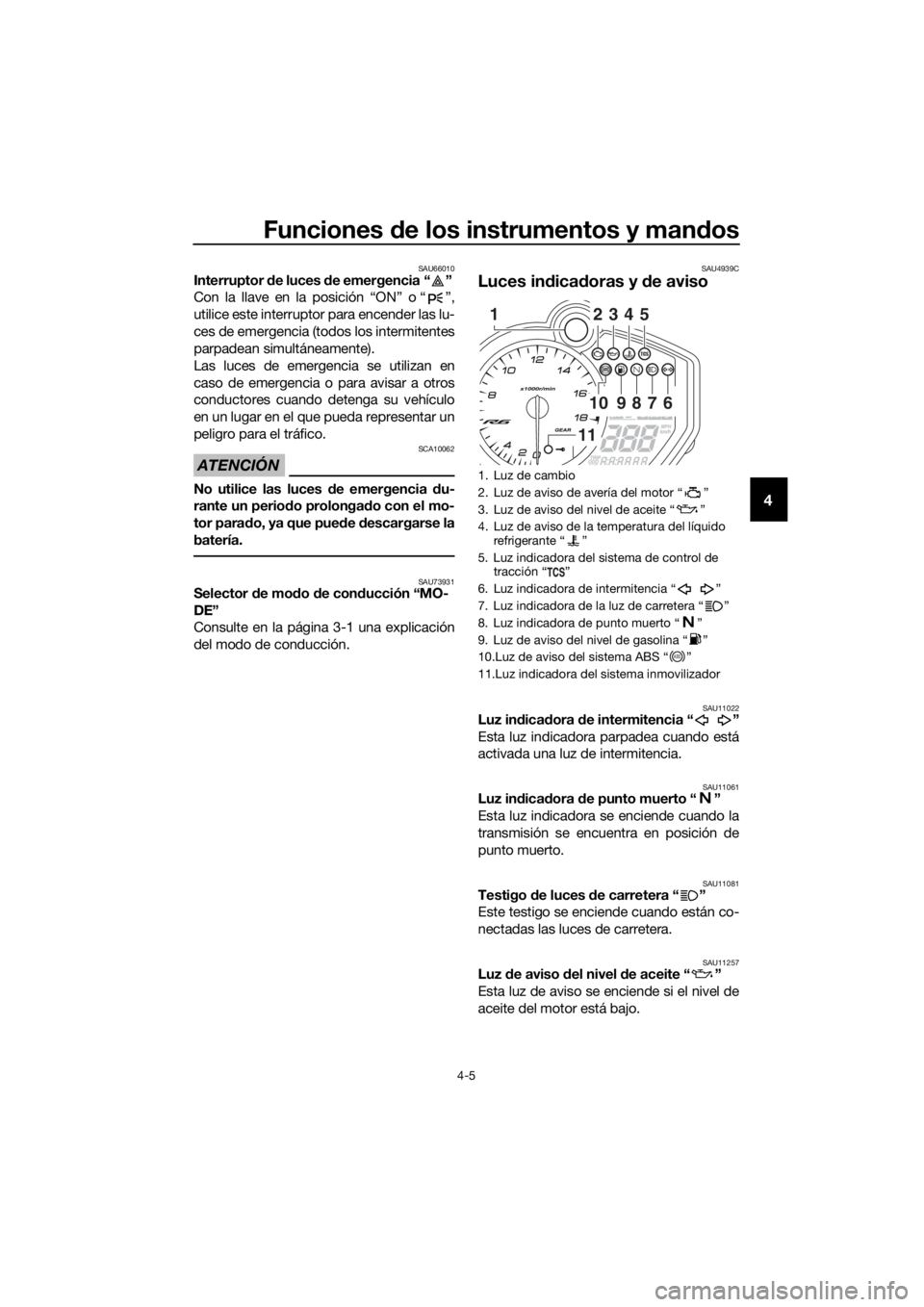

1. Luz de cambio
2. Luz de aviso de avería del motor “ ”
3. Luz de aviso del nivel de aceite “ ”
4. Luz de aviso de la temperatura del líquido refrigerante “ ”
5. Luz indicadora del sistema de control de tracción “ ”
6. Luz indicadora de intermitencia “ ”
7. Luz indicadora de la luz de carretera “ ”
8. Luz indicadora de punto muerto “ ”
9. Luz de aviso del nivel de gasolina “ ”
10.Luz de aviso del sistema ABS “ ”
11.Luz indicadora del sistema inmovilizador
2345
109876
11
1
ABS
UBN6S0S0.book Page 5 Monday, January 23, 2017 4:30 PM

Funciones de los instrumentos y man dos
4-6
4
Cuando se da el contacto del vehículo, la
luz efectúa una comprobación del circuito
(se enciende durante unos segundos y lue-
go se apaga).
Si la luz de aviso permanece encendida
una vez se ha comprobado que el nivel de
aceite es correcto (página 7-15), haga revi-
sar el vehículo en un concesionario
Yamaha.
NOTA
 Incluso si el nivel de aceite es suficien-
te, la luz de aviso puede parpadear al
subir o bajar una cuesta o durante las
aceleraciones o desaceleraciones
bruscas, pero esto no es un fallo.
 Si se detecta un fallo, la luz de aviso
del nivel de aceite parpadea repetida-
mente. Haga revisar el vehículo en un
concesionario Yamaha.
SAU11369Luz de aviso d el nivel de gasolina “ ”
Esta luz de aviso se enciende cuando que-
da poca gasolina. Cuando el nivel de gaso-
lina disminuye aproximadamente por
debajo de 3.4 L (0.90 US gal, 0.75 Imp.gal),
la luz se enciende para recordarle que debe
poner gasolina lo antes posible.
Cuando se da el contacto del vehículo, la
luz efectúa una comprobación del circuito
(se enciende durante unos segundos y lue-
go se apaga).
Si la luz de aviso no se enciende durante la
comprobación del circuito o permanece
encendida después de poner gasolina,
haga revisar el vehículo en un concesiona-
rio Yamaha.
NOTA
Si se detecta un fallo, la luz de aviso del ni-
vel de gasolina parpadea repetidamente.
Haga revisar el vehículo en un concesiona-
rio Yamaha.
SAU72930Luz de aviso d e la temperatura d el líqui-
d o refrigerante “ ”
Esta luz de aviso se enciende si el motor se
recalienta. En tal caso, reduzca inmediata-
mente la carga del motor. Si el mensaje
“HI” parpadea en la indicación de la tempe-
ratura del refrigerante, detenga el vehículo,
pare el motor y deje que se enfríe.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encender-
se durante unos segundos y luego
apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si
permanece encendida, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.
ATENCIÓN
SCA10022
No mantenga en marcha el motor si se
recalienta.
NOTA
 En los vehículos equipados con venti-
lador del radiador, este se activa o
desactiva automáticamente en fun-
ción de la temperatura del líquido re-
frigerante en el radiador.
 Si el motor se recalienta, consulte las
instrucciones adicionales de la página
7-45.
SAU73171Luz de aviso d e avería del motor “ ”
Esta luz de aviso se enciende si se detecta
una anomalía en el motor u otro sistema de
control del vehículo. En ese caso, haga re-
visar el sistema de autodiagnóstico del ve-
hículo en un concesionario Yamaha.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encender-
se durante unos segundos y luego
apagarse.
UBN6S0S0.book Page 6 Monday, January 23, 2017 4:30 PM

Funciones de los instrumentos y man dos
4-7
4
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o per-
manece encendida, haga revisar el
vehículo en un concesionario Yamaha.
SAU69891Luz de aviso d el sistema ABS “ ”
Durante el funcionamiento normal, esta luz
de aviso se enciende cuando se gira la llave
a “ON” y se apaga después de circular a
una velocidad de 10 km/h (6 mi/h) o supe-
rior.
Si la luz de aviso del sistema ABS:  no se enciende cuando se gira la llave
a “ON”
 se enciende o parpadea durante la
marcha
 no se apaga después de circular a una
velocidad de 10 km/h (6 mi/h) o supe-
rior
Es posible que el ABS no funcione correc-
tamente. En cualquiera de las circunstan-
cias anteriormente señaladas, haga revisar
el sistema lo antes posible en un concesio-
nario Yamaha. (Véase en la página 4-19
una explicación del ABS).
ADVERTENCIA
SWA16041
Si la luz d e aviso del ABS no se apaga
d espués de circular a una veloci dad d e
10 km/h (6 mi/h) o superior o se encien-
d e o parpa dea durante la marcha, el sis-
tema de frenos pasa a funcionar del
mo do convencional. En cualquiera de
estos casos, o si la luz de aviso no se en-
cien de en absoluto, extreme las precau-
ciones para evitar el posible bloqueo de
las rue das en las frena das de emergen-
cia. Haga revisar el sistema de frenos y
los circuitos eléctricos en un concesio-
nario Yamaha lo antes posible.
SAU77002Luz in dica dora del sistema de control d e
tracción “ ”
Esta luz indicadora parpadea cuando el
control de tracción está activado. Cuando
el sistema de control de tracción se desac-
tiva, la luz indicadora se enciende.
Cuando se da el contacto del vehículo, la
luz efectúa una comprobación del circuito
(se enciende durante unos segundos y lue-
go se apaga). Si la luz no se enciende du-
rante la comprobación del circuito o
permanece encendida, haga revisar el ve-
hículo en un concesionario Yamaha.
SAU80370Luz de cambio
Esta luz se puede ajustar para que se en-
cienda y se apague a las revoluciones del
motor seleccionadas. (Consulte la página
4-15).
Cuando se da el contacto del vehículo, la
luz efectúa una comprobación del circuito
(se enciende durante unos segundos y lue-
go se apaga).
Si la luz no se enciende durante la compro-
bación del circuito, haga revisar el vehículo
en un concesionario Yamaha.
SAU80300Luz ind icadora del sistema inmoviliza-
d or
Cuando se ha girado la llave a la posición
“OFF” y han transcurrido 30 segundos, la
luz indicadora parpadea de manera cons-
tante para indicar que el sistema inmovili-
zador está activado. Después de 24 horas,
la luz indicadora deja de parpadear; no
obstante, el sistema inmovilizador sigue
activado.
El circuito eléctrico de la luz indicadora se
puede comprobar girando la llave a la posi-
ción “ON”. La luz indicadora debe encen-
derse durante unos segundos y luego
apagarse.
ABS
UBN6S0S0.book Page 7 Monday, January 23, 2017 4:30 PM

Funciones de los instrumentos y man dos
4-8
4
Si la luz indicadora no se enciende inicial-
mente al girar la llave a “ON”, si permanece
encendida o si parpadea siguiendo una
pauta (si se detecta una anomalía en el sis-
tema inmovilizador, la luz indicadora del
sistema inmovilizador parpadea siguiendo
una pauta), haga revisar el vehículo en un
concesionario Yamaha.
NOTA
Si la luz indicadora del sistema inmoviliza-
dor parpadea 5 veces despacio y luego 2
veces rápido, puede deberse a interferen-
cias del transpondedor. En ese caso, inten-
te lo siguiente.
1. Verifique que no haya otras llaves del
sistema inmovilizador cerca del inte-
rruptor principal. Otras llaves del sis-
tema inmovilizador pueden crear
interferencias de señal e impedir que
arranque el motor.
2. Utilice la llave de registro de código para arrancar el motor.
3. Si el motor arranca, párelo e intente
arrancarlo con la s llaves normales.
4. Si el motor no arranca con una de las llaves normales o con ninguna de
ellas, lleve el vehículo y las 3 llaves a
un concesionario Yamaha para volver
a registrar las llaves normales.
SAU3904F
Indica dor multifunción
ADVERTENCIA
SWA12423
Antes de mo dificar cualquier ajuste en la
pantalla multifunción, pare el vehículo.
Cambiar ajustes en marcha pue de dis-
traer al con ductor, con el consiguiente
riesgo de acci dente.
El indicador multifunción está provisto de
los elementos siguientes:
 velocímetro
 tacómetro
 reloj
 cronómetro de vueltas
 indicador de la temperatura del líquido
refrigerante
 indicador de la temperatura del aire de
admisión
 indicador de la marcha seleccionada
 indicador de modo de conducción
 pantalla TCS

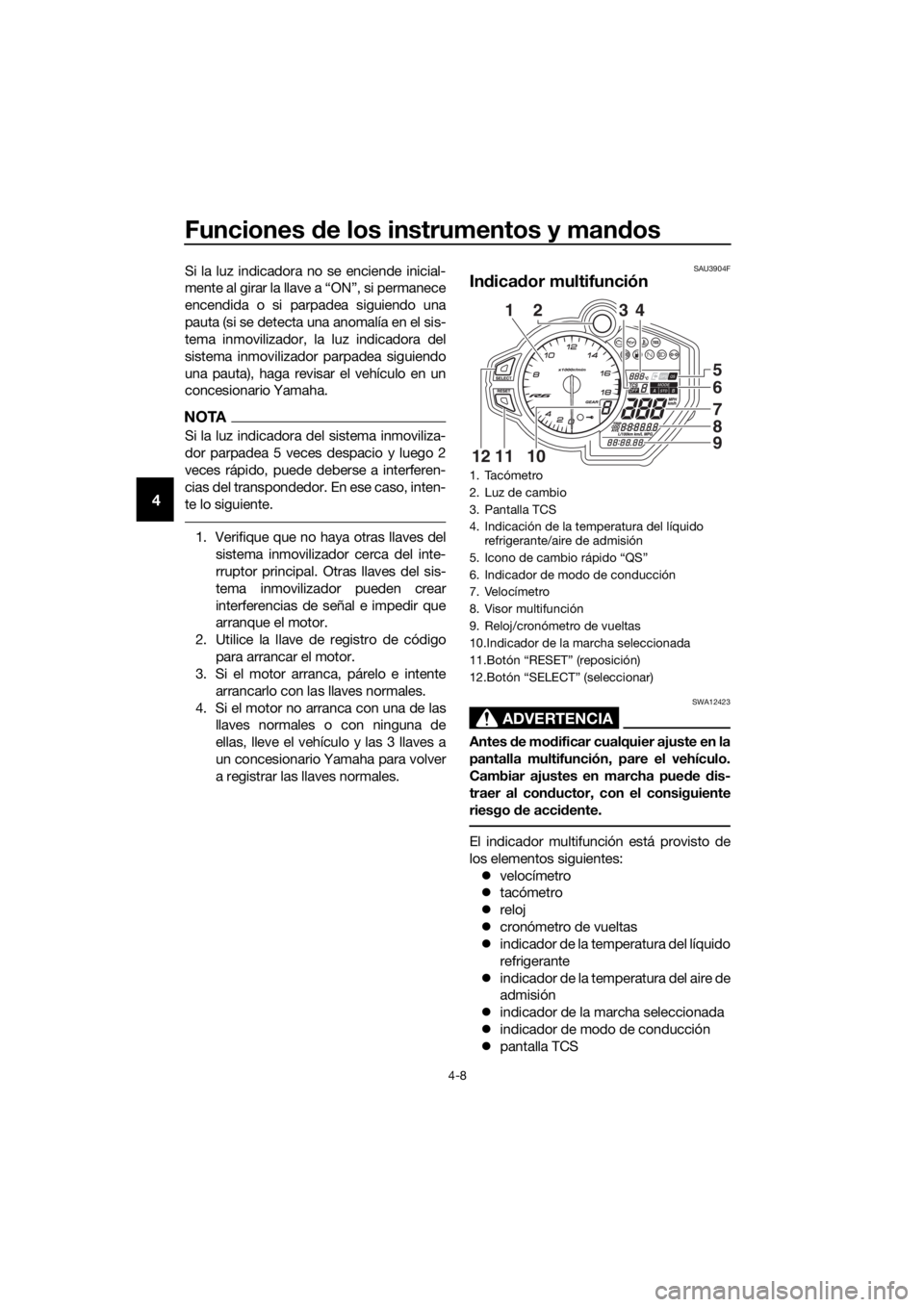

1. Tacómetro
2. Luz de cambio
3. Pantalla TCS
4. Indicación de la temperatura del líquido
refrigerante/aire de admisión
5. Icono de cambio rápido “QS”
6. Indicador de modo de conducción
7. Velocímetro
8. Visor multifunción
9. Reloj/cronómetro de vueltas
10.Indicador de la marcha seleccionada
11.Botón “RESET” (reposición)
12.Botón “SELECT” (seleccionar)
6
5
7
8
9
2
34
101112
1
UBN6S0S0.book Page 8 Monday, January 23, 2017 4:30 PM

Funciones de los instrumentos y man dos
4-9
4
 icono de QS
 visor multifunción
 función de control de brillo del visor y
de la luz de cambio
NOTA
Para cambiar la unidades del indica-
dor multifunción entre kilómetros y
millas, pulse el botón “SELECT” du-
rante un segundo.
 Los iconos “ ” y “GPS” requieren
accesorios para funcionar.
Velocímetro
El velocímetro indica la velocidad de des-
plazamiento del vehículo.
Tacómetro
El tacómetro eléctrico muestra el régimen
del motor medido por la velocidad de rota-
ción del cigüeñal, en revoluciones por mi-
nuto (rpm). Cuando se da el contacto, la
aguja del tacómetro efectúa un barrido a lo
largo de toda la escala de revoluciones y, a
continuación, regresa a cero.
ATENCIÓN
SCA10032
No utilice el motor en la zona roja d el ta-
cómetro.
Zona roja: a partir d e 16500 r/min
Reloj y cronómetro de vueltas
El reloj indica la hora en el sistema de 12
horas.
Para poner el reloj en hora
1. Gire la llave a la posición “ON”.
2. Pulse el botón “SELECT” y el botón “RESET” durante dos segundos. Los
dígitos de las horas comienzan a par-
padear.
3. Pulse el botón “RESET” para ajustar las horas.
4. Pulse el botón “SELECT” y los dígitos
de los minutos empezarán a parpa-
dear.
5. Pulse el botón “RESET” para ajustar
los minutos.
6. Pulse el botón “SELECT” para confir- mar los ajustes y poner en funciona-
miento el reloj.
Para cambiar entre el reloj y el cronómetro
de vueltas
Pulse y suelte el botón “SELECT” y el botón
“RESET” simultáneamente.

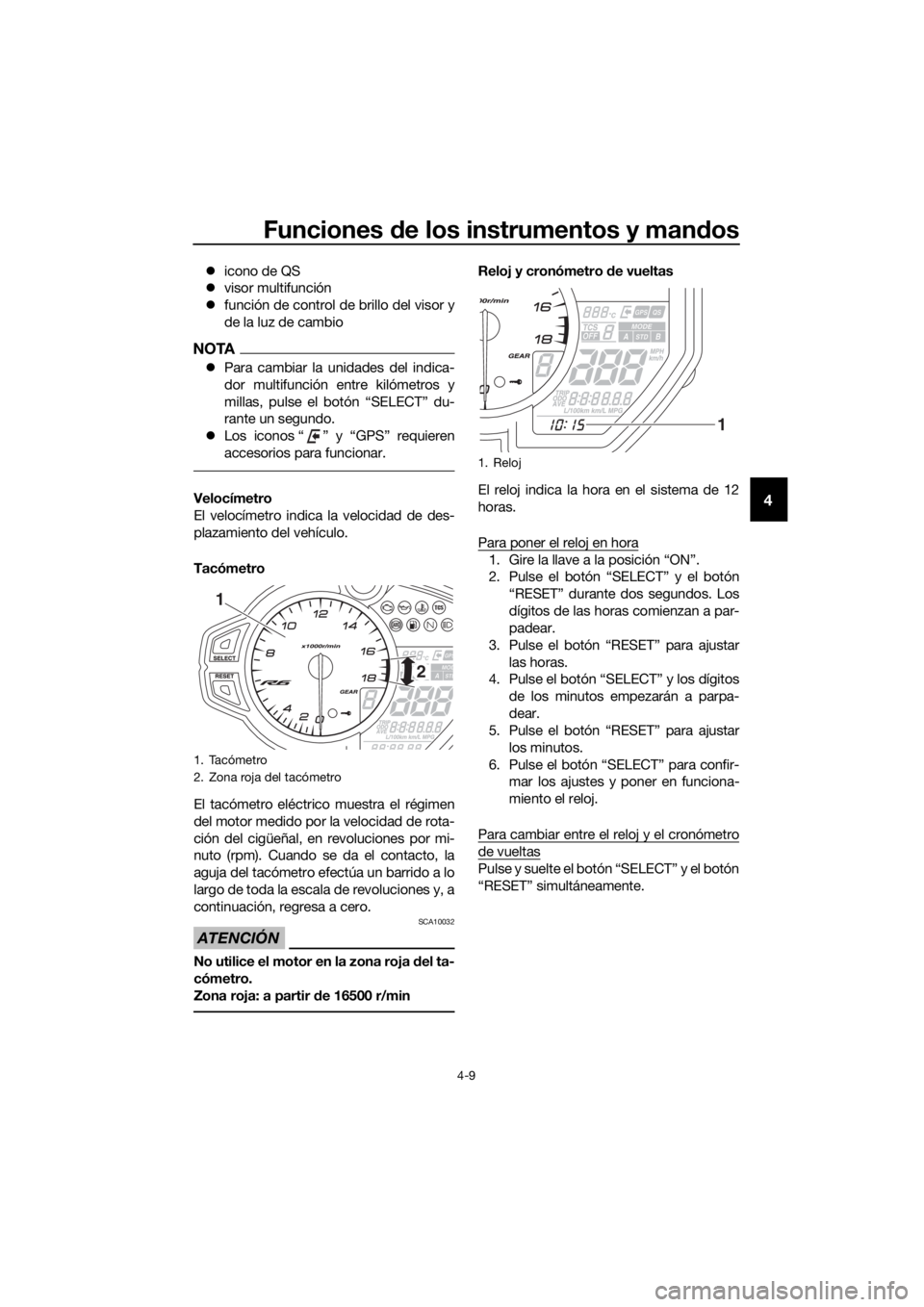

1. Tacómetro
2. Zona roja del tacómetro
2
1
1. Reloj
1
UBN6S0S0.book Page 9 Monday, January 23, 2017 4:30 PM

Funciones de los instrumentos y man dos
4-10
4
El cronómetro de vueltas registra y guarda
los tiempos de un máximo de 20 vueltas.
Los registros de tiempos de vueltas se divi-
den en dos grupos: “L” ordenados por
vueltas y “F” ordenados por velocidad. En
el historial ordenado por vueltas, la vuelta
más reciente es L1 (y L19 pasa a ser L20).
En el caso del historial ordenado por velo-
cidad, cualquier nueva vuelta rápida dentro
de las 20 más rápidas se introduce en el
historial y la F20 anterior se borra.
Utilización del cronómetro de vueltas
1. Pulse el botón “RESET” durante un
segundo para que el cronómetro de
vueltas quede listo para contar (los
dos puntos “:” y el punto “.” parpa-
dean).
2. Pulse el interruptor de ráfagas “ ”
para poner en funcionamiento el cro-
nómetro de vueltas.
3. Pulse el interruptor de ráfagas “ ”
para marcar el inicio de cada nueva
vuelta.
4. Pulse el botón “SELECT” para detener
el cronómetro de vueltas.
5. Vuelva a pulsar el botón “SELECT” para poner a cero el cronómetro de
vueltas (o pulse el botón “RESET” du-
rante un segundo para poner a cero el
cronómetro de vueltas y dejarlo listo
para contar). Para ver el historial de tiempos de vueltas
1. Pulse el botón “SELECT” durante un
segundo. Se selecciona el historial or-
denado por vueltas (indicado por
“L-20” en la parte inferior del visor) o
vuelva a pulsar el botón “SELECT”
para seleccionar el historial ordenado
por velocidad (indicado por “F-20”). “L-20” = ordenado por vueltas (el
más reciente es L1)
 “F-20” = ordenado por velocidad
(la vuelta más rápida es F1)
2. Pulse el botón “RESET” para mostrar el tiempo de la 1a vuelta de ese grupo
del historial (indicado por “L1” o “F1”).
3. Utilice el botón “SELECT” para des- plazarse por el historial en orden as-
cendente o utilice el botón “RESET”
para desplazarse por el historial en or-
den descendente.

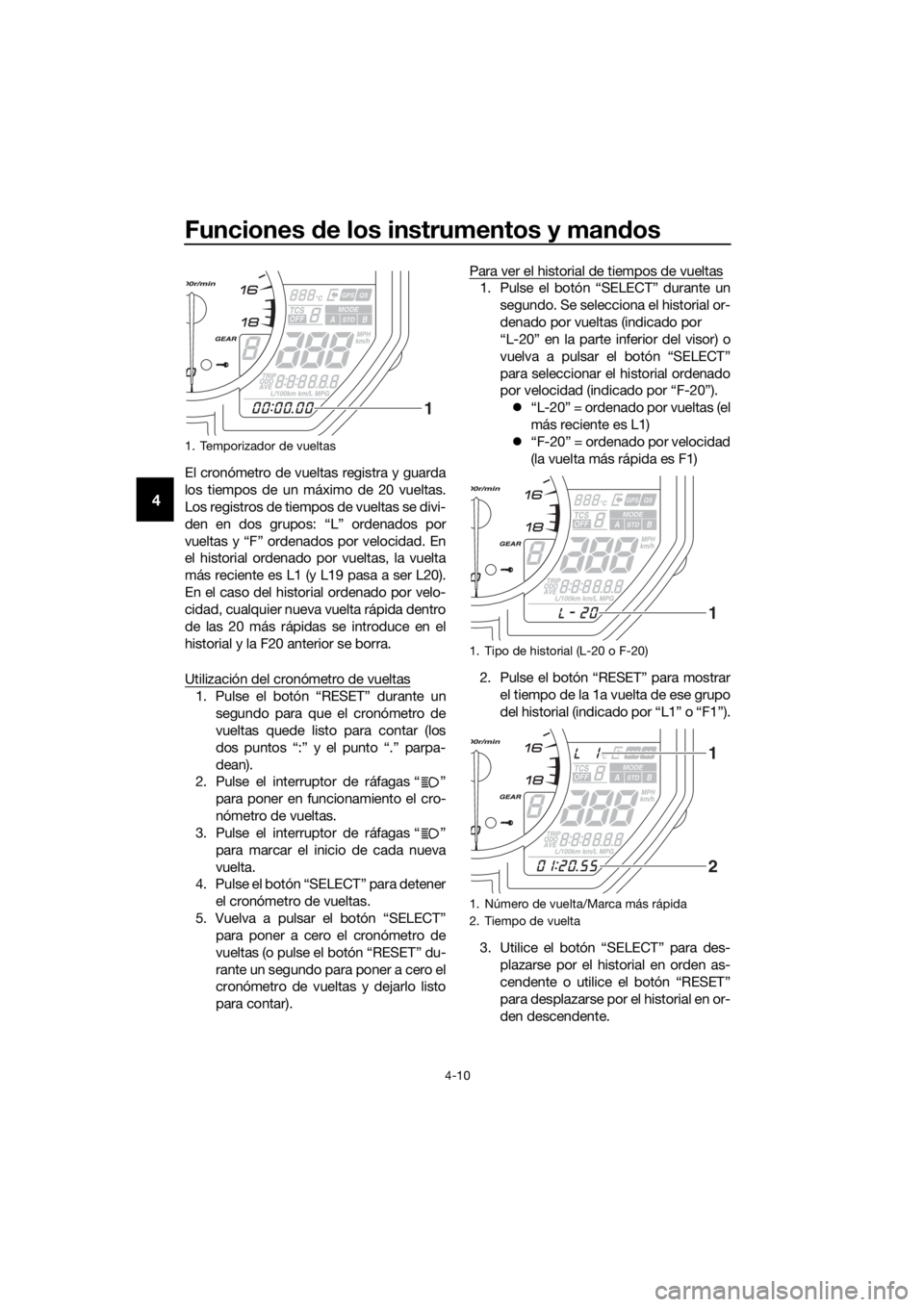

1. Temporizador de vueltas
1
1. Tipo de historial (L-20 o F-20)
1. Número de vuelta/Marca más rápida
2. Tiempo de vuelta
1
1
2
UBN6S0S0.book Page 10 Monday, January 23, 2017 4:30 PM

Funciones de los instrumentos y man dos
4-11
4
4. Cuando haya terminado de ver los re-
gistros de vueltas, puede:
 pulsar el botón “RESET” durante
un segundo para borrar ese gru-
po de registros de vueltas.
 pulsar el botón “SELECT” duran-
te un segundo para salir y volver
al cronómetro de vueltas.
Visor de la temperatura d el líquido refri-
gerante
Indica la temperatura del líquido refrigeran-
te entre 41 °C y 124 °C en incrementos de
1 °C.
Si la temperatura del líquido refrigerante se
encuentra entre de 117 y 124 °C, la indica-
ción parpadea y se enciende la luz de aviso
de la temperatura del líquido refrigerante.
En ese caso, reduzca la carga del motor
moderando la velocidad y el régimen hasta
que disminuya la te mperatura del líquido
refrigerante. Si la temperatura no baja o si
el mensaje “HI” parpadea, pare el motor y
deje que se enfríe. (Véase la página 7-45).
NOTA
 Cuando se da el contacto se seleccio-
na automáticamente el indicador de la
temperatura del refrigerante.
 Cuando la temperatura del líquido re-
frigerante es inferior a 41 °C, se mues-
tra la indicación “Lo”.
Visor de la temperatura de ad misión del
aire
Indica la temperatura del aire que entra en
el conducto de admisión.
Pulse el botón “RESET” para cambiar la in-
dicación entre temperatura del refrigerante
y temperatura del aire de admisión.
NOTA
 Cuando se selecciona la indicación de
la temperatura del líquido refrigerante,
aparece “C” durante un segundo y
luego la temperatura del líquido refri-
gerante.
 Cuando se selecciona la indicación de
la temperatura del aire de admisión,
aparece “A” durante un segundo y
luego se muestra la temperatura del
aire de admisión.
 Cuando la temperatura del aire es in-
ferior a –9 °C, se muestra “–9 °C”.1. Visor de la temperatura del refrigerante
11. Visor de la temperatura de admisión del aire
1
UBN6S0S0.book Page 11 Monday, January 23, 2017 4:30 PM

Funciones de los instrumentos y man dos
4-12
4
In dica dor de la marcha selecciona da
El indicador muestra la marcha selecciona-
da. La posición de punto muerto se indica
mediante “ ” y mediante la luz indicadora
de punto muerto.
In dica dor de mo do d e con ducción
Esta indicación muestra el modo de con-
ducción que se ha seleccionado: “STD”,
“A” o “B”. Para saber más detalles acerca
de los modos y la manera de seleccionar-
los, consulte la página 3-1. Pantalla TCS
Este indicador muestra la posición selec-
cionada del sistema de control de tracción:
“1” a “6” u “OFF”. Para saber más detalles
acerca de los ajustes de TCS y la manera
de seleccionarlos, consulte la página 3-2.
Icono d
e QS
Cuando se activa el sistema de cambio rá-
pido (es decir, cuando está conectado el
interruptor de cambio), se ilumina este ico-
no. Ver en página 3-4 información sobre el
cambio rápido.

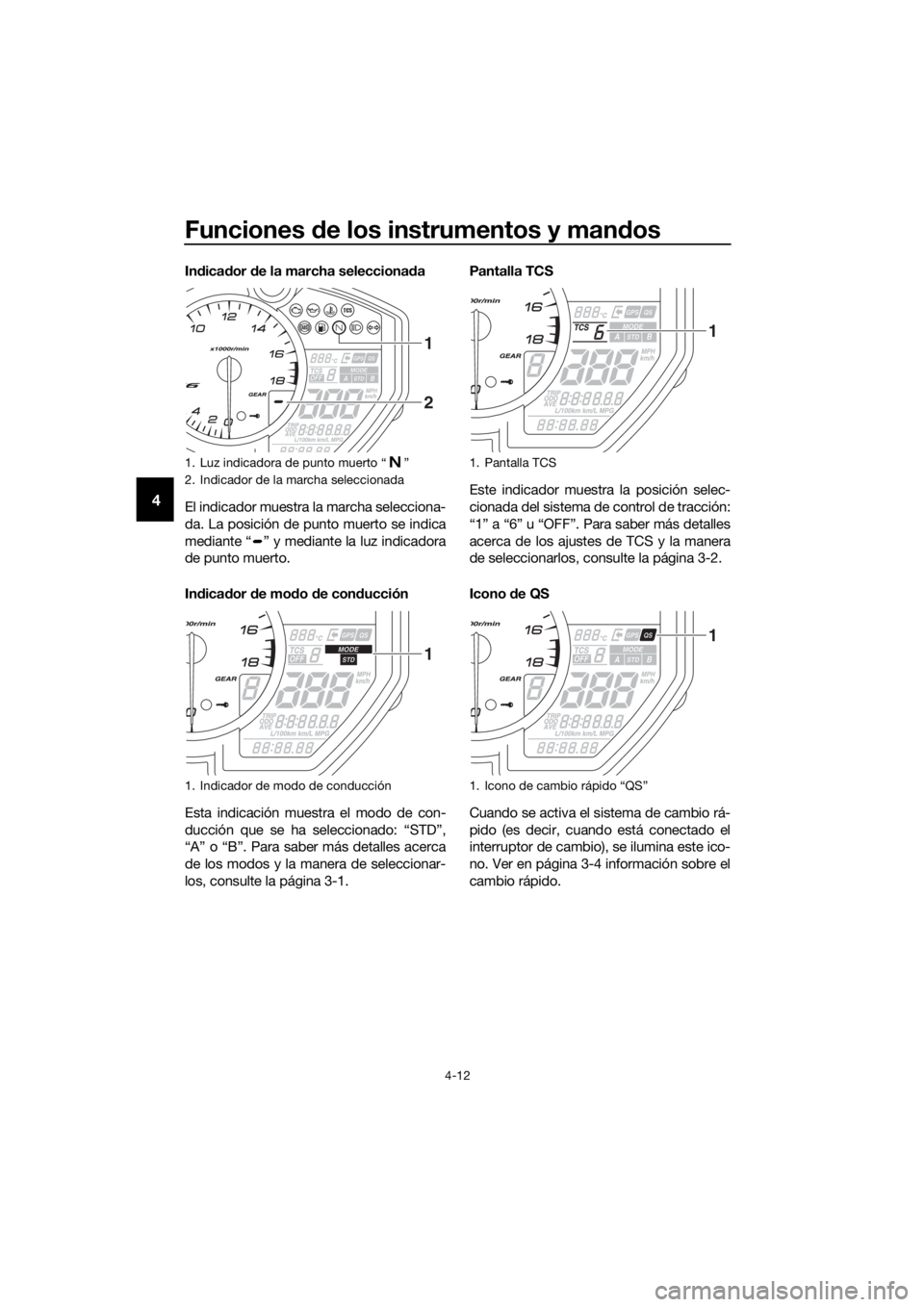

1. Luz indicadora de punto muerto “ ”
2. Indicador de la marcha seleccionada
1. Indicador de modo de conducción
2 1
1
1. Pantalla TCS
1. Icono de cambio rápido “QS”
1
1
UBN6S0S0.book Page 12 Monday, January 23, 2017 4:30 PM
