YAMAHA YZF-R6 2018 Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
7-14
7
enquanto puxa a mesma para fora; para
a instalar, ro de-a para a frente e para
trás enquanto a empurra para dentro.PAU36112
Lata
Este modelo está equipado com uma lata
para prevenir a descarga de vapor de com-
bustível para a atmosfera. Antes de operar
este veículo, verifique sem falta o seguinte:
 Verifique as ligações dos tubos.
 Verifique todos os tubos e latas quan-
to a fendas ou danos. Substitua-a se
estiver danificada.
 Certifique-se de que o respiro da lata
não está bloqueado e limpe-o, se ne-
cessário.
1. Lata
2. Respiradouro da lata
2
1
UBN6P1P0.book Page 14 Monday, October 2, 2017 10:07 AM

Manutenção periódica e ajustes
7-15
7
PAU80312
Óleo do motor e cartucho do fil-
tro de óleo
O nível de óleo do motor deve ser verifica-
do antes de cada viagem. Para além disso,
o óleo e o cartucho do filtro de óleo devem
ser substituídos nos intervalos especifica-
dos na tabela de lubrificação e manuten-
ção periódica.
Verificação do nível d e óleo do motor
1. Coloque o veículo numa superfície ni- velada e segure-o numa posição ver-
tical. Uma ligeira inclinação lateral
poderá resultar numa falsa leitura.
2. Coloque o motor em funcionamento, deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Aguarde alguns minutos, até o óleo assentar.
4. Retire a vareta me didora do nível de
óleo do motor e limpe-a; introduza-a
novamente no orifício (sem a atarra-
xar) e, depois, retire-a novamente,
para verificar o nível do óleo.
NOTA
O óleo do motor deverá situar-se entre as
marcas de nível máximo e mínimo.
5. Verifique se existem danos no anel de vedação em O da vareta medidora de
nível e, se necessário, substitua-o.
6. Caso o nível de óleo do motor se situe na marca de nível mínimo ou abaixo
desta, retire a tampa de enchimento
de óleo do motor e adicione óleo sufi-
ciente do tipo recomendado para reti-
ficar o nível.
7. Verifique se existem danos no anel de vedação em O da tampa de enchi-
mento e, se necessário, substitua-o.
8. Insira e aperte a vareta medidora do nível de óleo do motor e, de seguida,
instale e aperte a tampa de enchimen-
to de óleo.
Mu dança do óleo do motor (com ou sem
substituição do cartucho do filtro de
óleo) 1. Coloque o veículo numa superfície ni-
velada.
2. Retire as carenagens A e B. (Consulte a página 7-8.)
3. Coloque o motor em funcionamento, deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
4. Coloque um tabuleiro de recolha do óleo por baixo do motor para recolher
o óleo usado.
1. Vareta medidora do nível de óleo
2. Anel de vedação em O
3. Marca do nível máximo
4. Marca do nível mínimo
1
2
3
4
1. Tampa de enchimento de óleo do motor
2. Anel de vedação em O
1
2
1
UBN6P1P0.book Page 15 Monday, October 2, 2017 10:07 AM

Manutenção periódica e ajustes
7-16
7
5. Retire a tampa de enchimento de
óleo, a cavilha de drenagem de óleo
do motor e a respetiva anilha, para
drenar o óleo do cárter.
NOTA
Ignore os passos 6–12 se não desejar
substituir o cartucho do filtro de óleo.
6. Retire a cavilha da alavanca da mu-
dança de velocidades e, depois, puxe
a alavanca da mudança de velocida-
des do veio da mudança de velocida-
des.
NOTA
Se necessário, desligue o interruptor das
mudanças e o tirante de ligação, desaper-
tando a porca inferior.
7. Retire o tubo de descarga do exce- dente do depósito de combustível
dos guias.
8. Retire o cartucho do filtro de óleo com uma chave inglesa do filtro de óleo.
NOTA
Poderá obter uma chave inglesa do filtro de
óleo num concessionário Yamaha.
9. Aplique uma camada pouco espessade óleo do motor limpo no anel de ve-
dação em O do novo cartucho do filtro
de óleo.
1. Cavilha de drenagem do óleo do motor
2. Anilha
1. Alavanca da mudança de velocidades
2. Cavilha da alavanca da mudança de veloci-dades
3. Cartucho do filtro de óleo
4. Guia
5. Tubo de descarga do depósito de combustí- vel
1
2
3
4
5
2
1
1. Interruptor das mudanças
2. Tirante de ligação
3. Porca
1. Chave inglesa do filtro de óleo
1
3
2
1
UBN6P1P0.book Page 16 Monday, October 2, 2017 10:07 AM

Manutenção periódica e ajustes
7-17
7
NOTA
Certifique-se de que o anel de vedação em
O está bem encaixado.
10. Instale o novo cartucho do filtro de
óleo com uma chave inglesa do filtro
de óleo e aperte-o em conformidade
com o binário especificado, utilizando
uma chave de binário.
11. Instale o tubo de descarga do exce- dente do depósito de combustível nos
guias e coloque-os na respetiva posi-
ção original.
12. Instale a alavanca de mudança de ve-
locidades alinhando a fenda na mes-
ma com a marca no veio da mudança
de velocidades e instalando a cavilha
da alavanca de mudança de velocida- des para depois apertá-la em confor-
midade com o binário especificado.
PRECAUÇÃO:
Certifique-se d e que
alinha a fen da com a marca para
assegurar uma engrenagem corre-
ta. Se a fen da e a marca não estive-
rem alinha das, a alavanca d e
mu dança de veloci dad es não terá
um movimento correto e po derá
não conseguir mu dar para uma ve-
locid ad e superior ou inferior.
[PCA24140]
13. Instale a cavilha de drenagem de óleo
do motor e a respetiva nova anilha e,
depois, aperte a cavilha em conformi-
dade com o binário especificado.
14. Reabasteça com a quantidade espe- cificada de óleo do motor recomenda-
do.
1. Anel de vedação em O
1. Chave de binário
Binário de aperto:
Cartucho do filtro de óleo:
17 N·m (1.7 kgf·m, 13 lb·ft)
1
1. Alavanca da mudança de velocidades
2. Cavilha da alavanca da mudança de veloci-
dades
3. Fenda
4. Veio da mudança de velocidades
5. Marca
Binário de aperto:
Cavilha da alavanca da mudança
de velocidades: 10 N·m (1.0 kgf·m, 7.4 lb·ft)
Binário de aperto:
Cavilha de drenagem de óleo do
motor: 43 N·m (4.3 kgf·m, 32 lb·ft)
2
1
3
4
5
UBN6P1P0.book Page 17 Monday, October 2, 2017 10:07 AM

Manutenção periódica e ajustes
7-18
7
NOTA
Depois do motor e do sistema de escape
terem arrefecido, certifique-se de que lim-
pa o óleo eventualmente derramado sobre
quaisquer componentes.
PRECAUÇÃO
PCA11621
 Para evitar o patinar da embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer ad itivos quí-
micos. Não utilize óleos com a es-
pecificação para diesel de “CD”
nem óleos de quali dad e superior à
especifica da. Para além d isso, não
utilize óleos d enominados “ENER-
GY CONSERVING II” ou superiores.
 Certifique-se de que não entra ne-
nhum material estranho no cárter.
15. Verifique se existem danos no anel de vedação em O da tampa de enchi-
mento e, se necessário, substitua-o.
16. Instale e aperte a tampa de enchimen- to de óleo.
17. Coloque o motor em funcionamento e deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.
NOTA
Depois de ligar o motor, a luz de advertên-
cia do nível de óleo do motor deverá desli-
gar-se se o nível de óleo for suficiente.
PRECAUÇÃO
PCA10402
Se a luz de ad vertência do nível d e óleo
tremeluzir ou permanecer acesa, mes-
mo que o nível de óleo esteja correto,
d esligue ime diatamente o motor e soli-
cite a um concessionário Yamaha que
verifique o veículo.
18. Desligue o motor, verifique o nível do
óleo e, se necessário, corrija-o.
19. Verifique se existem danos no anel de
vedação em O da vareta medidora de
nível e, se necessário, substitua-o.
20. Instale as carenagens.
Óleo
do motor recomen dad o:
Consulte a página 9-1.
Quantid ad e de óleo:
Mudança de óleo: 2.40 L (2.54 US qt, 2.11 Imp.qt)
Com remoção do filtro de óleo: 2.60 L (2.75 US qt, 2.29 Imp.qt)
UBN6P1P0.book Page 18 Monday, October 2, 2017 10:07 AM

Manutenção periódica e ajustes
7-19
7
PAUS1203
Refrigerante
O nível de líquido refrigerante deve ser ve-
rificado regularmente. Para além disso, o lí-
quido refrigerante deve ser substituído nos
intervalos especificados na tabela de ma-
nutenção periódica.
NOTA
Se não estiver disponível líquido refrigeran-
te Yamaha genuíno, utilize um anticonge-
lante de etilenoglicol com anticorrosivos
para motores em alumínio e misture com
água destilada numa proporção de 1:1.
PAU3908BVerificação do nível d e líquido refrige-
rante
Uma vez que o nível de líquido refrigerante
varia com a temperatura do motor, verifi-
que quando o motor estiver frio.
1. Estacione o veículo numa superfície nivelada.
2. Com o veículo numa posição vertical,
verifique o nível de líquido refrigerante
no reservatório. 3. Se o líquido refrigerante se encontrar
na marca de nível mínimo ou abaixo
desta, retire o painel B para aceder ao
reservatório de refrigerante. (Consulte
a página 7-8.)
4. Retire a tampa do reservatório de re- frigerante. AVISO! Retire apenas a
tampa do reservatório de refrige-
rante. Nunca tente retirar a tampa
d o ra dia dor enquanto o motor esti-
ver quente.
[PWA15162]
5. Adicione líquido refrigerante até à marca do nível máximo.
PRECAUÇÃO: Caso não tenha lí-
qui do refrigerante, utilize água des-
tila da ou água macia. Não utilize
água dura nem água salga da pois
d anificam o motor. Caso tenha utili-
za do água em vez de líqui do refri-
gerante, substitua-a por líqui do
Líqui
do refrigerante recomen dad o:
Líquido refrigerante YAMALUBE
Quanti dad e de líqui do refrigerante:
Reservatório de refrigerante (marca
do nível máx.): 0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiador (incluindo todas as vias): 2.30 L (2.43 US qt, 2.02 Imp.qt)
1. Reservatório de refrigerante
2. Marca do nível máximo
3. Marca do nível mínimo
1. Tampa do reservatório de refrigerante
2
1
3
1
UBN6P1P0.book Page 19 Monday, October 2, 2017 10:07 AM

Manutenção periódica e ajustes
7-20
7
refrigerante logo que possível, caso
contrário o sistema de refrigeração
não ficará protegi do contra conge-
lação e corrosão. Se tiver si do
acrescentad a água ao líqui do refri-
gerante, solicite a um concessioná-
rio Yamaha que verifique o teor de
anticongelante do líquid o refrige-
rante logo que possível, caso con-
trário a eficácia do líquid o
refrigerante será re duzi da.
[PCA10473]
6. Coloque a tampa do reservatório de
refrigerante.
7. Instale o painel.
PAU33032Mu dança do refrigerante
O refrigerante deve ser substituído nos in-
tervalos especificados na tabela de lubrifi-
cação e manutenção periódica. Solicite a
um concessionário Yamaha que mude o
refrigerante. AVISO! Nunca tente retirar a
tampa do ra dia dor enquanto o motor es-
tiver quente.
[PWA10382] PAU36765
Elemento
do filtro de ar
O elemento do filtro de ar tem de ser subs-
tituído nos intervalos especificados na ta-
bela de lubrificação e manutenção
periódica. Solicite a um concessionário
Yamaha que substitua o elemento do filtro de ar.
UBN6P1P0.book Page 20 Monday, October 2, 2017 10:07 AM

Manutenção periódica e ajustes
7-21
7
PAU44735
Verificação da veloci dad e de ra-
lenti do motor
Verifique a velocidade de ralenti do motor
e, se necessário, solicite a um concessio-
nário Yamaha que a retifique.
PAU21386
Verificação da folga do punho d o
acelera dor
Meça a folga do punho do acelerador con-
forme ilustrado.
Verifique periodicamente a folga do punho
do acelerador e, se necessário, solicite a
um concessionário Yamaha que a ajuste.
Ve l o c i
dad e de ralenti do motor:
1250–1350 rpm
1. Folga do punho do acelerador
Folga do punho d o acelerador:
3.0–5.0 mm (0.12–0.20 in)
1
UBN6P1P0.book Page 21 Monday, October 2, 2017 10:07 AM

Manutenção periódica e ajustes
7-22
7
PAU21403
Folga das válvulas
As válvulas são um componente importan-
te do motor que sofre alterações na folga
com o uso, por isso, têm de ser verificadas
e ajustadas nos intervalos especificados na
tabela de manutenção periódica. Válvulas
não ajustadas podem provocar uma mistu-
ra incorreta do ar com o combustível, ruído
do motor e até danos no motor. Para impe-
dir que isso aconteça, solicite ao seu con-
cessionário Yamaha que verifique e ajuste
a folga das válvulas periodicamente.
NOTA
Este serviço tem de ser realizado quando o
motor está frio.
PAU70961
Pneus
Os pneus são o único contacto entre o ve-
ículo e a estrada. A segurança em todas as
condições de condução depende de uma
área relativamente pequena de contacto
com a estrada. Por conseguinte, é essen-
cial manter os pneus sempre em bom esta-
do e substituí-los na altura apropriada
pelos pneus especificados.
Pressão d e ar dos pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AVISO
PWA18370
 A utilização deste veículo com a
pressão de ar d os pneus incorreta
pod e causar ferimentos graves ou
morte devi do à per da de controlo.
 A pressão d e ar dos pneus deve ser
verifica da e ajusta da com os pneus
frios (isto é, quan do a temperatura
d os pneus é igual à temperatura
ambiente).
AVISO
PWA10512
Nunca sobrecarregue o seu veículo. A
utilização de um veículo sobrecarrega-
d o pod e provocar um aci dente.
Pressão de ar d os pneus a frio:
Frente: 250 kPa (2.50 kgf/cm2, 36 psi)
Tr á s :
290 kPa (2.90 kgf/cm2, 42 psi)
Carga máxima*: 185 kg (408 lb)
* Peso total com condutor, passagei- ro, carga e acessórios
UBN6P1P0.book Page 22 Monday, October 2, 2017 10:07 AM

Manutenção periódica e ajustes
7-23
7
Inspeção dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifi-
cado, se o pneu tiver um prego ou frag-
mentos de vidro, ou se o flanco estiver
rachado, solicite a um concessionário
Yamaha que substitua o pneu imediata-
mente.
NOTA
Os limites de profundidade do piso dos
pneus poderão diferir de país para país.
Cumpra sempre os regulamentos locais.
AVISO
PWA10472
 Solicite a um concessionário
Yamaha que substitua os pneus ex- cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabili dad e de con dução e
pod e levar a per da de controlo.
 A tarefa d e substituição de to das as
peças relacionad as com as rodas e
os travões, incluin do os pneus,
d eve ser executa da por um conces-
sionário Yamaha, que possui os co- nhecimentos e experiência
profissional necessários para o fa-
zer.
 Após a substituição de um pneu,
con duza a veloci dad es mo derad as,
uma vez que a superfície do pneu
d everá primeiro ser “ro dad a” para
que desenvolva as respetivas ca-
racterísticas ótimas.
Informações relativas aos pneus
Este modelo está equipado com pneus
sem câmara de ar e válvulas de ar do pneu.
Os pneus desgastam-se, mesmo que não
sejam usados ou tenham sido usados ape-
nas ocasionalmente. Uma prova de des-
gaste são as fendas no piso do pneu e na
borracha do flanco, por vezes acompanha-
das de deformação da carcaça. Os pneus
velhos e desgastados devem ser verifica-
dos por especialistas em pneus para ga-
rantir que estão em condições para
continuarem a ser usados.
AVISO
PWA10482
 Os pneus d a frente e de trás devem
ser da mesma marca e mo delo;
caso contrário, as características
d e con dução do motociclo po dem
ser diferentes, o que po deria cau-
sar um aci dente.

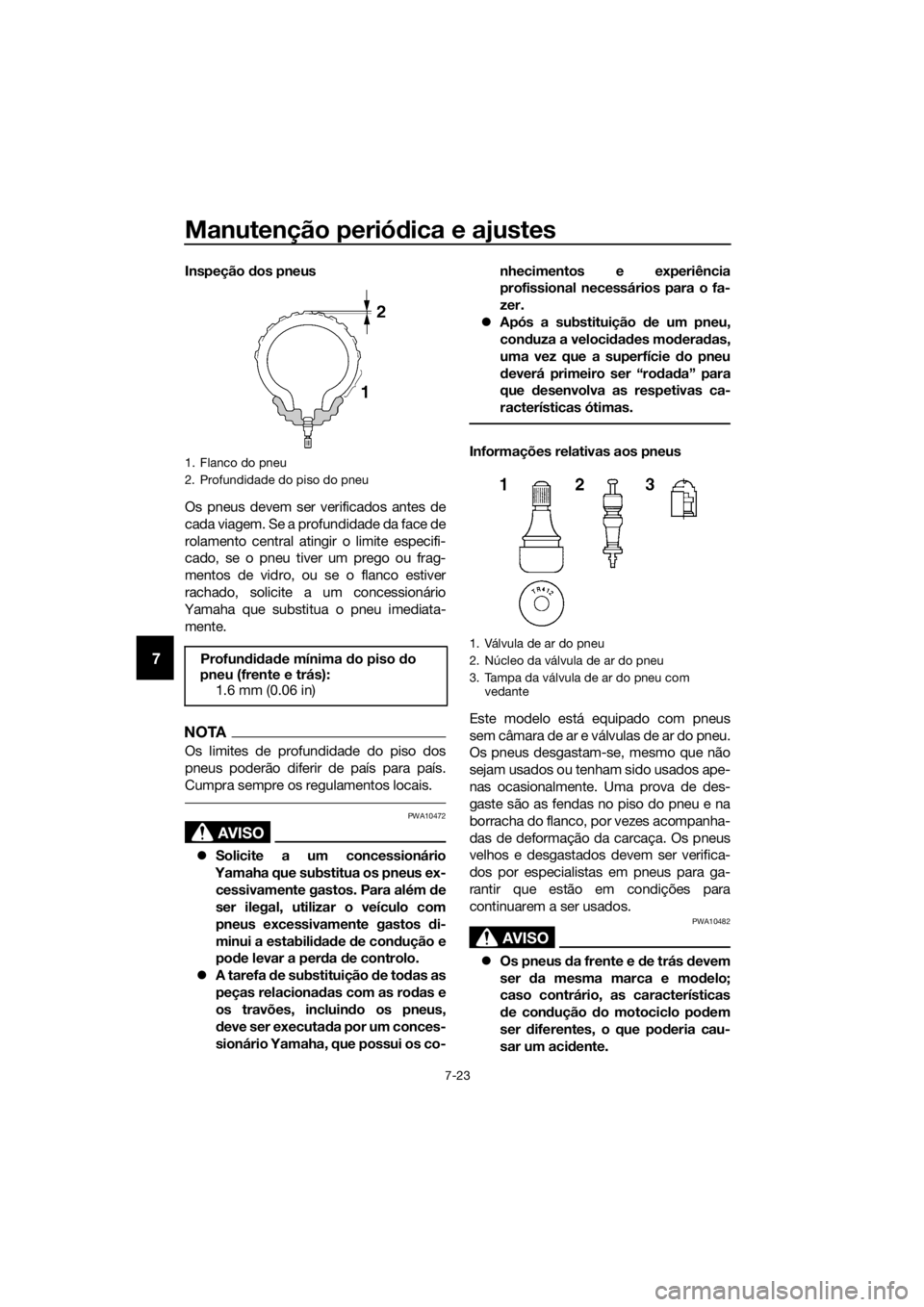

1. Flanco do pneu
2. Profundidade do piso do pneu
Profun did ad e mínima d o piso do
pneu (frente e trás):
1.6 mm (0.06 in)
1. Válvula de ar do pneu
2. Núcleo da válvula de ar do pneu
3. Tampa da válvula de ar do pneu com
vedante
UBN6P1P0.book Page 23 Monday, October 2, 2017 10:07 AM
