Manutenção periódica e ajustes
7-34
7
PAU23203
Verificação e lubrificação do
d escanso lateral
Antes de cada viagem, deverá verificar o
funcionamento do descanso lateral e, se
necessário, deverá lubrificar o pivô do des-
canso lateral e as superfícies de contacto
de metal com metal.
AVISO
PWA10732
Caso o d escanso lateral não se deslo-
que suavemente para cima e para baixo,
solicite a um concessionário Yamaha
que o verifique ou repare. Caso contrá-
rio, o descanso lateral po de bater no
chão e distrair o con dutor, resultan do
numa possível per da de controlo.
PAUM1653
Lubrificação d os pivôs do braço
oscilante
Os pivôs do braço oscilante devem ser lu-
brificados por um concessionário Yamaha
nos intervalos especificados na tabela de
lubrificação e manutenção periódica.
Lubrificante recomen dad o:
Massa de lubrificação de sabão de
lítio
Lubrificante recomen dad o:
Massa de lubrificação de sabão de
lítio
UBN6P1P0.book Page 34 Monday, October 2, 2017 10:07 AM
Page 92 of 116

Manutenção periódica e ajustes
7-35
7
PAU23273
Verificação da forquilha dianteira
O estado e funcionamento da forquilha
dianteira deverão ser verificados como se
segue, nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
Verificação do esta do
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em
excesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni- velada e segure-o numa posição ver-
tical. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10752]
2. Com o travão dianteiro acionado, em-
purre várias vezes o guiador com for-
ça para baixo para verificar se a
forquilha dianteira se comprime e re-
cua suavemente.
PRECAUÇÃO
PCA10591
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
d evi damente, solicite a um concessio-
nário Yamaha que a verifique ou repare.
PAU23285
Verificação da direção
Os rolamentos da direção gastos ou soltos
podem provocar situações de perigo. Por-
tanto, o funcionamento da direção deverá
ser verificado do modo que se segue e nos
intervalos de tempo especificados na tabe-
la de lubrificação e manutenção periódica.
1. Levante a roda dianteira do chão. (Consulte a página 7-40.) AVISO!
Para evitar ferimentos, apoie bem o
veículo para que não haja o perigo
d e este tombar.
[PWA10752]
2. Segure as extremidades inferiores das
pernas da forquilha dianteira e tente
deslocá-las para a frente e para trás.
Se sentir alguma folga, solicite a um
concessionário Yamaha que verifique
e repare a direção.
UBN6P1P0.book Page 35 Monday, October 2, 2017 10:07 AM
Page 93 of 116

Manutenção periódica e ajustes
7-36
7
PAU23292
Verificação dos rolamentos de
ro da
Os rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda
não virar suavemente, solicite a um con-
cessionário Yamaha que verifique os rola-
mentos de roda.
PAU50212
Bateria
A bateria encontra-se por baixo do assento
do condutor. (Consulte a página 4-24.)
Este modelo está equipado com uma bate-
ria VRLA (chumbo-ácido com regulação
por válvula). Não é necessário verificar o
eletrólito nem acrescentar água destilada.
No entanto, as ligações dos fios da bateria
devem ser verificadas e, se necessário,
apertadas.
AVISO
PWA10761
O eletrólito é venenoso e perigoso
pois contém áci do sulfúrico, o qual
provoca queimad uras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os
olhos quan do trabalhar perto de
baterias. Em caso de contacto, efe-
tue os seguintes PRIMEIROS SO-
CORROS.
EXTERNOS: Lave com água abun dante.
INTERNOS: Beba gran des quan-
ti d ad es de água ou leite e chame
ime diatamente um mé dico.
OLHOS: Lave com água d urante
15 minutos e procure ime diata-
mente cui dad os mé dicos.
1. Bateria
2. Fio de bateria positivo (vermelho)
3. Fio de bateria negativo (preto)
1
3
2
UBN6P1P0.book Page 36 Monday, October 2, 2017 10:07 AM
Page 94 of 116

Manutenção periódica e ajustes
7-37
7
As baterias prod uzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afasta da de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quan do a esti-
ver a carregar num espaço fecha-
d o.
MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-
ÇAS.
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente
possível se lhe parecer descarregada. Não
se esqueça de que a bateria tende a des-
carregar mais rapidamente se o veículo es-
tiver equipado com acessórios elétricos
opcionais.
PRECAUÇÃO
PCA16522
Para carregar uma bateria VRLA (chum-
bo-áci do com regulação por válvula), é
necessário um carrega dor de baterias
especial (tensão constante). A utilização
d e um carrega dor de baterias conven-
cional danificará a bateria.
Acon dicionamento da bateria
1. Caso não pretenda conduzir o veículo durante mais de um mês, retire a ba-
teria, carregue-a totalmente e colo-
que-a num local fresco e seco.
PRECAUÇÃO: Para remover a bate-
ria, deve verificar se o interruptor
principal está desligad o e, em se-
gui da, desligar o fio negativo antes
d o positivo.
[PCA16304]
2. Caso a bateria fique guardada duran-
te mais de dois meses, verifique-a
pelo menos uma vez por mês e, se ne-
cessário, carregue-a totalmente.
3. Carregue totalmente a bateria antes de a instalar. PRECAUÇÃO: Para
instalar a bateria, d eve verificar se o interruptor principal está
desliga do
e, em segui da, ligar o fio positivo
antes do negativo.
[PCA16842]
4. Após a instalação, certifique-se de
que os fios para bateria estão devida-
mente ligados aos terminais de bate-
ria.
PRECAUÇÃO
PCA16531
Mantenha sempre a bateria carrega da.
Guar dar uma bateria descarrega da po-
d erá provocar danos permanentes na
mesma.
UBN6P1P0.book Page 37 Monday, October 2, 2017 10:07 AM
Page 95 of 116

Manutenção periódica e ajustes
7-38
7
PAU2370A

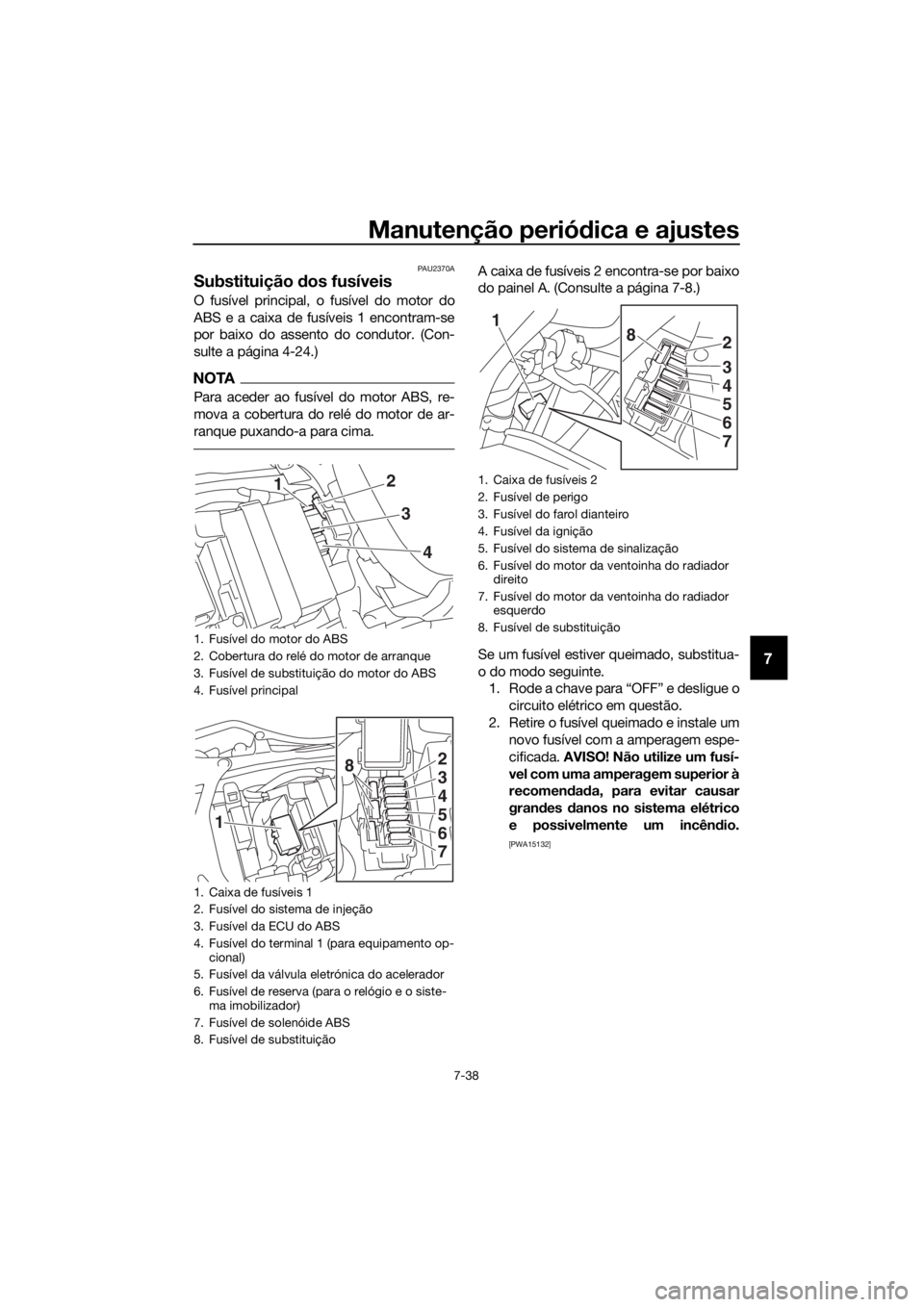

Substituição dos fusíveis
O fusível principal, o fusível do motor do
ABS e a caixa de fusíveis 1 encontram-se
por baixo do assento do condutor. (Con-
sulte a página 4-24.)
NOTA
Para aceder ao fusível do motor ABS, re-
mova a cobertura do relé do motor de ar-
ranque puxando-a para cima.
A caixa de fusíveis 2 encontra-se por baixo
do painel A. (Consulte a página 7-8.)
Se um fusível estiver queimado, substitua-
o do modo seguinte.
1. Rode a chave para “OFF” e desligue o
circuito elétrico em questão.
2. Retire o fusível queimado e instale um novo fusível com a amperagem espe-
cificada. AVISO! Não utilize um fusí-
vel com uma amperagem superior à
recomen dad a, para evitar causar
gran des danos no sistema elétrico
e possivelmente um incên dio.
[PWA15132]
1. Fusível do motor do ABS
2. Cobertura do relé do motor de arranque
3. Fusível de substituição do motor do ABS
4. Fusível principal
1. Caixa de fusíveis 1
2. Fusível do sistema de injeção
3. Fusível da ECU do ABS
4. Fusível do terminal 1 (para equipamento op-
cional)
5. Fusível da válvula eletrónica do acelerador
6. Fusível de reserva (para o relógio e o siste- ma imobilizador)
7. Fusível de solenóide ABS
8. Fusível de substituição
2
3
4
1
2
1
3
4
5
8
6
7
1. Caixa de fusíveis 2
2. Fusível de perigo
3. Fusível do farol dianteiro
4. Fusível da ignição
5. Fusível do sistema de sinalização
6. Fusível do motor da ventoinha do radiador
direito
7. Fusível do motor da ventoinha do radiador
esquerdo
8. Fusível de substituição
2
1
3
4
5
8
6
7
UBN6P1P0.book Page 38 Monday, October 2, 2017 10:07 AM
Page 96 of 116

Manutenção periódica e ajustes
7-39
7
3. Rode a chave para “ON” e ligue o cir-
cuito elétrico em questão para verifi-
car se o dispositivo funciona.
4. Caso o fusível se volte imediatamente
a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
elétrico.
PAU80380
Luzes do veículo
Com exceção da lâmpada da luz da chapa
de matrícula, todas as luzes deste modelo
são LED.
Se uma luz LED não se acender, verifique
os fusíveis e, em seguida, solicite a um
concessionário Yamaha que verifique o ve-
ículo. Se a luz da chapa de matrícula não se
acender, verifique e substitua a lâmpada.
(Consulte a página 7-40.)
PRECAUÇÃO
PCA16581
Não cole nenhum tipo d e película colori-
d a nem autocolantes na lente do farol
d ianteiro.
Fusíveis especifica dos:
Fusível principal:
50.0 A
Fusível para terminal 1: 2.0 A
Fusível do sistema de injecção: 15.0 A
Fusível motor ABS:
30.0 A
Fusível da ABS ECU: 7.5 A
Fusível de solenóide ABS: 10.0 A
Fusível da luz de perigo:
7.5 A
Fusível da válvula eléctrica do ace-
lerador:
7.5 A
Fusível de reserva: 7.5 A
Fusível do motor da ventoinha do
radiador: 15.0 A × 2
Fusível da ignição: 15.0 A
Fusível do sistema de sinalização:
10.0 A
Fusível do farol dianteiro: 7.5 A
UBN6P1P0.book Page 39 Monday, October 2, 2017 10:07 AM
Page 97 of 116

Manutenção periódica e ajustes
7-40
7
PAU24314

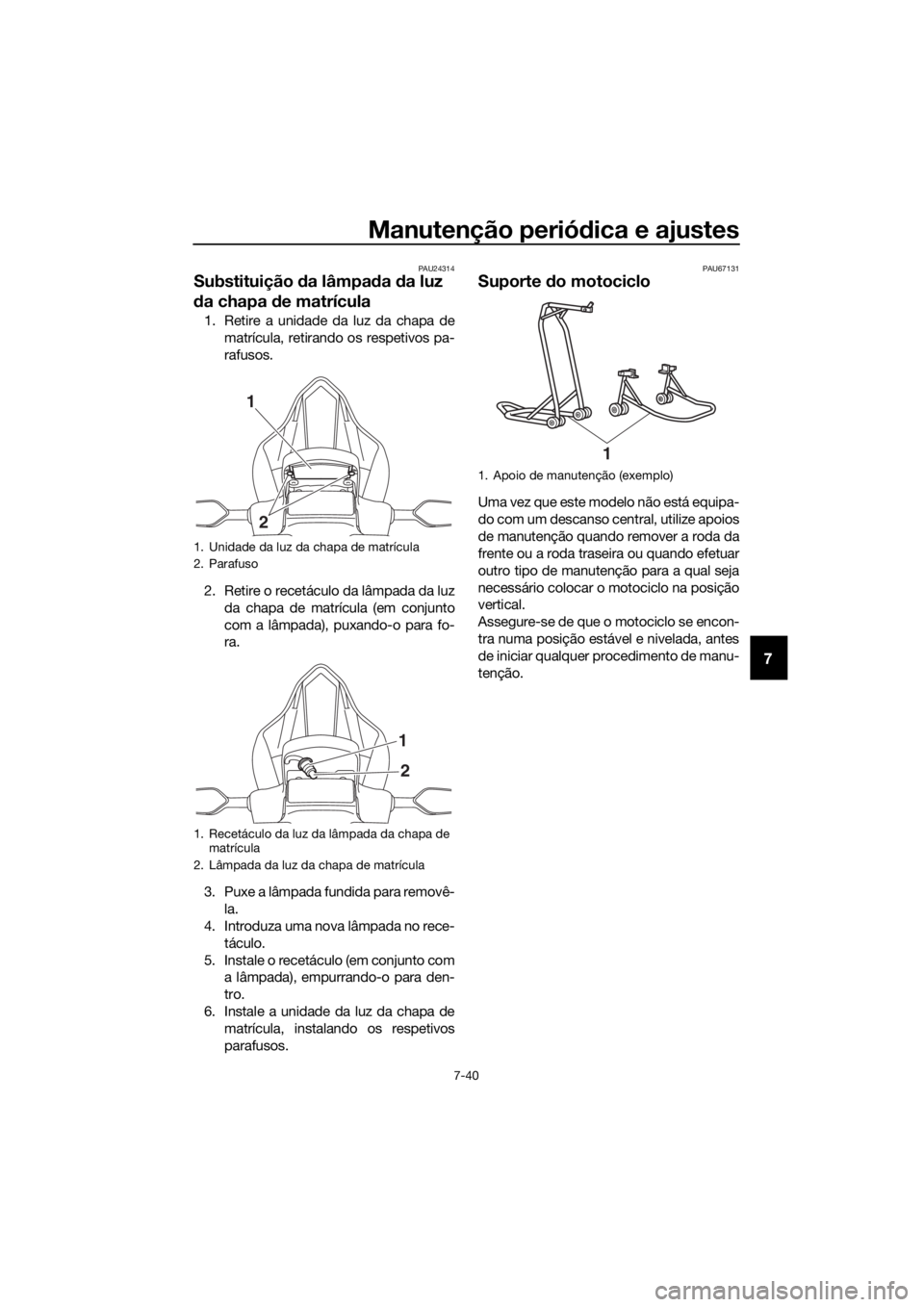

Substituição da lâmpa da da luz
d a chapa de matrícula
1. Retire a unidade da luz da chapa de
matrícula, retirando os respetivos pa-
rafusos.
2. Retire o recetáculo da lâmpada da luz da chapa de matrícula (em conjunto
com a lâmpada), puxando-o para fo-
ra.
3. Puxe a lâmpada fundida para removê- la.
4. Introduza uma nova lâmpada no rece-
táculo.
5. Instale o recetáculo (em conjunto com a lâmpada), empurrando-o para den-
tro.
6. Instale a unidade da luz da chapa de matrícula, instalando os respetivos
parafusos.
PAU67131
Suporte do motociclo
Uma vez que este modelo não está equipa-
do com um descanso central, utilize apoios
de manutenção quando remover a roda da
frente ou a roda traseira ou quando efetuar
outro tipo de manutenção para a qual seja
necessário colocar o motociclo na posição
vertical.
Assegure-se de que o motociclo se encon-
tra numa posição estável e nivelada, antes
de iniciar qualquer procedimento de manu-
tenção.
1. Unidade da luz da chapa de matrícula
2. Parafuso
1. Recetáculo da luz da lâmpada da chapa de
matrícula
2. Lâmpada da luz da chapa de matrícula
1
2
12
1. Apoio de manutenção (exemplo)
1
UBN6P1P0.book Page 40 Monday, October 2, 2017 10:07 AM
Page 98 of 116

Manutenção periódica e ajustes
7-41
7
PAU25872
Deteção e resolução de proble-
mas
Embora os motociclos Yamaha sejam sub-
metidos a uma inspeção minuciosa antes
do envio da fábrica, poderão ocorrer al-
guns problemas durante a sua utilização.
Qualquer problema nos sistemas de com-
bustível, compressão ou ignição, por
exemplo, poderá provocar um fraco arran-
que e perda de potência.
As seguintes tabelas de deteção e resolu-
ção de problemas apresentam procedi-
mentos fáceis e rápidos, para verificar você
mesmo estes sistemas vitais. No entanto,
caso o seu motociclo precise de qualquer
reparação, leve-o a um concessionário
Yamaha, cujos técnicos habilitados pos- suem as ferramentas, experiência e conhe-
cimentos necessários para assistir
devidamente o motociclo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
AVISO
PWA15142
Não fume d urante a verificação do siste-
ma de combustível e verifique se não há
chamas desprotegi das nem faíscas na
área, incluin do luzes piloto de esquenta-
d ores ou cal deiras. A gasolina ou os va-
pores de gasolina po dem incen diar-se
ou explo dir e causar ferimentos graves
ou d anos materiais.
UBN6P1P0.book Page 41 Monday, October 2, 2017 10:07 AM
Page 99 of 116

Manutenção periódica e ajustes
7-42
7
PAU63470
Tabelas de deteção e resolução de problemas
Problemas no arranque ou fraco d esempenho do motor
1. CombustívelHá combu stível
suficiente.
Não há combu stível.
Verifique a bateria.
Abasteça com
combu stível.
O motor roda
rapidamente.
O motor roda
lentamente.
O motor não arranca.
Verifique a bateria.
Limpe com um pano seco
e corrija as distâncias dos
eléctrodos das v elas de
ignição ou substitua as
v elas de ignição.
Verifique as ligações
dos fios da bateria e, se
necessário, solicite a
um concessionário
Yamaha que a carreg ue.
2. BateriaA bateria está em
boas condições.
O motor não arranca.
Verifique a ignição.
3. IgniçãoHúmidaAccione o motor de
arranque eléctrico.
Seca
Há compressão.
Não há compressão.
O motor não arranca.
Solicite a um concessionário Yamaha que v erifique
o v eículo.
Solicite a um concessionário Yamaha que v erifique
o v eículo.
O motor não arranca.
Verifique a
compressão.Solicite a um
concessionário Yamaha
que v erifique o v eículo.
Retire as velas de
ignição e v erifique os
eléctrodos.
Accione o motor de
arranque eléctrico.
Accione o motor de
arranque eléctrico.
Verifique o nív el de
combu stível no
respectiv o depósito.
4. Compressão
UBN6P1P0.book Page 42 Monday, October 2, 2017 10:07 AM
Page 100 of 116

Manutenção periódica e ajustes
7-43
7

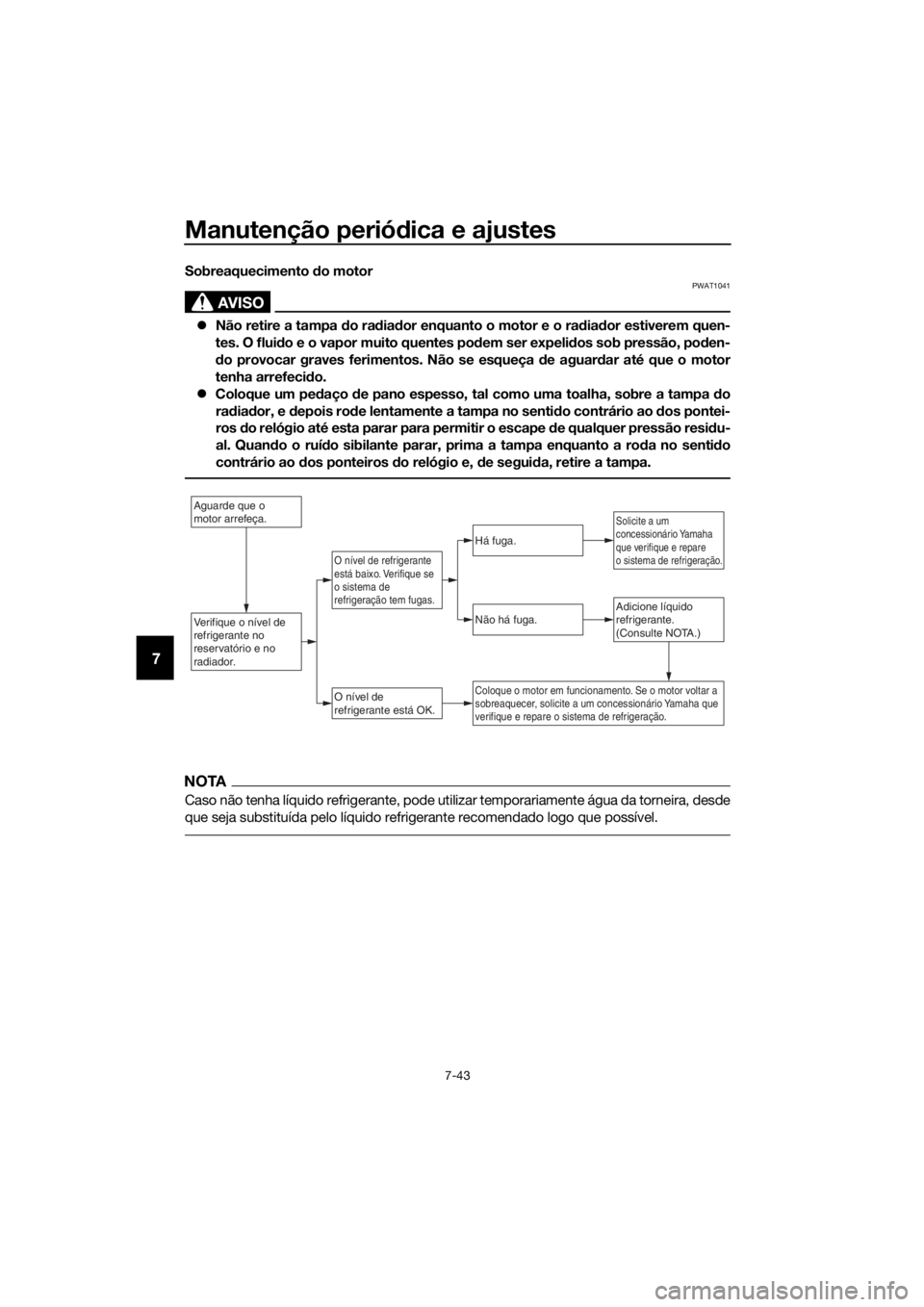

Sobreaquecimento do motor
AVISO
PWAT1041
Não retire a tampa do ra dia dor enquanto o motor e o ra dia dor estiverem quen-
tes. O flui do e o vapor muito quentes po dem ser expeli dos sob pressão, pod en-
d o provocar graves ferimentos. Não se esqueça de aguar dar até que o motor
tenha arrefeci do.
Coloque um ped aço de pano espesso, tal como uma toalha, sobre a tampa do
ra dia dor, e depois rod e lentamente a tampa no senti do contrário ao d os pontei-
ros do relógio até esta parar para permitir o escape de qualquer pressão resi du-
al. Quan do o ruí do sibilante parar, prima a tampa enquanto a ro da no senti do
contrário ao d os ponteiros do relógio e, de segui da, retire a tampa.
NOTA
Caso não tenha líquido refrigerante, pode util izar temporariamente água da torneira, desde
que seja substituída pelo líquido refrigerante recomendado logo que possível.
Aguarde que o
motor arrefeça.
Verifique o nív el de
refrigerante no
reser vatório e no
radiador.Adicione líquido
refrigerante.
(Consulte NOTA.)
O nív el de
refrigerante está OK.
Não há fuga.
Há fuga.
O nív el de refrigerante
está baixo. Verifique se
o sistema de
refrigeração tem fugas.
Solicite a um
concessionário Yamaha
que v erifique e repare
o sistema de refrigeração.
Coloque o motor em funcionamento. Se o motor v oltar a
sobreaquecer, solicite a um concessionário Yamaha que
v erifique e repare o sistema de refrigeração.
UBN6P1P0.book Page 43 Monday, October 2, 2017 10:07 AM
