Entretien périodique et réglage
7-33
7
FAU23144
Contrôle et lubrification des le-
viers de frein et d ’embrayage
Contrôler le fonctionnement des leviers de
frein et d’embrayage avant chaque départ
et lubrifier les articulations de levier quand
nécessaire.
Levier de frein
Levier d’embrayage
FAU23203
Contrôle et lubrification de la bé-
quille latérale
Contrôler le fonctionnement de la béquille
latérale avant chaque départ et lubrifier son
articulation et les points de contact des
surfaces métalliques quand nécessaire.
AVERTISSEMENT
FWA10732
Si la béquille latérale ne se déploie et ne
se replie pas en d ouceur, la faire contrô-
ler et, si nécessaire, réparer par un con-
cessionnaire Yamaha. Une béquille laté-
rale déployée risque d e toucher le sol et
d e distraire le pilote, qui pourrait per dre
le contrôle d u véhicule.
Lubrifiants recomman dés :
Levier de frein : Graisse silicone
Levier d’embrayage : Graisse à base de savon au li-
thium
Lubrifiant recomman dé:
Graisse à base de savon au lithium
UBN6F1F0.book Page 33 Thursday, October 5, 2017 10:09 AM

Entretien périodique et réglage
7-34
7
FAUM1653
Lubrification des pivots du bras
oscillant
Faire contrôler les pivots du bras oscillant
par un bras oscillant aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques.
FAU23273
Contrôle de la fourche
Il faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon- tal et veiller à ce qu’il soit dressé à la
verticale. AVERTISSEMENT ! Pour
éviter les acci dents corporels, caler
soli dement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
ATTENTION
FCA10591
Si la fourche est en dommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer par
un concessionnaire Yamaha.
Lubrifiant recomman dé:
Graisse à base de savon au lithium
UBN6F1F0.book Page 34 Thursday, October 5, 2017 10:09 AM

Entretien périodique et réglage
7-35
7
FAU23285
Contrôle de la d irection
Des roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages pério-
diques.
1. Soulever la roue avant. (Voir page 7-41.) AVERTISSEMENT ! Pour évi-
ter les acci dents corporels, caler
soli dement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un con-
cessionnaire Yamaha.
FAU23292
Contrôle des roulements de roue
Contrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si
la roue ne tourne pas régulièrement, faire
contrôler les roulements de roue par un
concessionnaire Yamaha.
UBN6F1F0.book Page 35 Thursday, October 5, 2017 10:09 AM

Entretien périodique et réglage
7-36
7
FAU50212
Batterie
La batterie se trouve sous la selle du pilote.
(Voir page 4-24.)
La batterie de ce véhicule est de type
plomb-acide à régulation par soupape
(VRLA). Il n’est pas nécessaire de contrôler
le niveau d’électrolyte ni d’ajouter de l’eau
distillée. Il convient toutefois de vérifier la
connexion des câbles de batterie et de res-
serrer, si nécessaire.
AVERTISSEMENT
FWA10761
 L’électrolyte de batterie est extrê-
mement toxique, car l’aci de sulfu-
rique qu’il contient peut causer de
graves brûlures. Éviter tout contact
d ’électrolyte avec la peau, les yeux
ou les vêtements et toujours se pro-
téger les yeux lors d e travaux à
proximité d’une batterie. En cas de
contact avec d e l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abon damment
à l’eau courante.
INTERNE : boire beaucoup d ’eau
ou de lait et consulter immé diate-
ment un mé decin.
YEUX : rincer à l’eau courante pen dant 15 minutes et consulter
rapi dement un mé decin. 
Les batteries pro duisent de l’hy dro-
gène, un gaz inflammable. Éloigner
la batterie d es étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un en droit clos.
 TENIR TOUTE BATTERIE HORS DE
PORTÉE DES ENFANTS.
Charge de la batterie
Confier la charge de la batterie à un con-
cessionnaire Yamaha dès que possible si
elle semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoi-
res électriques.
ATTENTION
FCA16522
Recourir à un chargeur spécial à tension
constante pour charger les batteries de
type plomb-aci de à régulation par sou-
pape (VRLA). Le recours à un chargeur
d e batterie conventionnel en dommage-
rait la batterie.
Entreposage de la batterie
1. Quand le véhicule est remisé pendant un mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
ATTENTION : Avant de déposer la
batterie, s’assurer de désactiver le
contacteur à clé, puis débrancher le
câble négatif avant de débrancher
le câble positif.
[FCA16304]
2. Quand la batterie est remisée pour plus de deux mois, il convient de la
contrôler au moins une fois par mois
et de la recharger quand nécessaire.
3. Charger la batterie au maximum avant
de la remonter sur le véhicule.
ATTENTION : Avant de reposer la
batterie, s’assurer de désactiver le
1. Batterie
2. Câble positif de batterie (rouge)
3. Câble négatif de batterie (noir)
1
3
2
UBN6F1F0.book Page 36 Thursday, October 5, 2017 10:09 AM

Entretien périodique et réglage
7-37
7
contacteur à clé, puis brancher le
câble positif avant de brancher le
câble négatif.
[FCA16842]
4. Après avoir remonté la batterie, tou- jours veiller à connecter correctement
ses câbles aux bornes.
ATTENTION
FCA16531
Toujours veiller à ce que la batterie soit
chargée. Remiser une batterie déchar-
gée risque de l’en dommager de façon ir-
réversible.
FAU2370A
Remplacement des fusibles
Le fusible principal, le fusible du moteur du
système ABS et le boîtier à fusibles 1 se si-
tuent sous la selle du pilote. (Voir page
4-24.)
N.B.
Pour accéder au fusible du moteur ABS,
déposer le couvercle du relais du démar-
reur en le tirant vers le haut.
1. Fusible du moteur ABS
2. Cache du relais de démarreur
3. Fusible de rechange du moteur ABS
4. Fusible principal
2
3
4
1
UBN6F1F0.book Page 37 Thursday, October 5, 2017 10:09 AM

Entretien périodique et réglage
7-38
7
Le boîtier à fusibles 2 se trouve sous le ca-
che A. (Voir page 7-8.)
Si un fusible est grillé, le remplacer comme
suit. 1. Tourner la clé de contact sur “OFF” et
éteindre le circuit électrique concerné.
2. Déposer le fusible grillé et le rempla- cer par un fusible neuf de l’intensité
spécifiée. AVERTISSEMENT ! Ne
pas utiliser de fusible de calibre su-
périeur à celui recomman dé afin
d ’éviter de gravement en dommager
l’installation électrique, voire de
provoquer un incen die.
[FWA15132]
3. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.
1. Boîtier à fusibles 1
2. Fusible du système d’injection de carburant
3. Fusible du boîtier de commande électroni-que du système ABS
4. Fusible de borne 1 (pour le matériel en op- tion)
5. Fusible de papillon des gaz électronique
6. Fusible de sauvegarde (montre et immobili- sateur antivol)
7. Fusible du solénoïde d’ABS
8. Fusible de rechange
1. Boîtier à fusibles 2
2. Fusible des feux de détresse
3. Fusible de phare
4. Fusible d’allumage
5. Fusible du système de signalisation
6. Fusible du moteur du ventilateur de radia- teur droit
7. Fusible du moteur du ventilateur de radia- teur gauche
8. Fusible de rechange
2
1
3
4
5
8
6
7
2
1
3
4
5
8
6
7
Fusibles spécifiés : Fusible principal:50.0 A
Fusible de borne 1: 2.0 A
Fusible du système d’injection de
carburant: 15.0 A
Fusible du moteur ABS:
30.0 A
Fusible de l’ECU ABS: 7.5 A
Fusible du solénoïde d’ABS: 10.0 A
Fusible des feux de détresse:
7.5 A
Fusible de papillon des gaz électro-
nique:
7.5 A
Fusible de sauvegarde: 7.5 A
Fusible du moteur du ventilateur de
radiateur: 15.0 A × 2
Fusible d’allumage: 15.0 A
Fusible du système de signalisa-
tion: 10.0 A
Fusible de phare:
7.5 A
UBN6F1F0.book Page 38 Thursday, October 5, 2017 10:09 AM

Entretien périodique et réglage
7-39
7
4. Si le fusible neuf grille immédiatement,
faire contrôler l’installation électrique
par un concessionnaire Yamaha.FAU80380
Système d’éclairage du véhicule
Sauf l’ampoule de l’éclairage de la plaque
d’immatriculation, toutes les lampes de ce
modèle sont des LED.
Si une LED ne s’allume pas, vérifier les fu-
sibles et faire contrôler le véhicule par un
concessionnaire Yamaha. Si l’éclairage de
la plaque d’immatriculation ne s’allume
pas, vérifier et remp lacer l’ampoule. (Voir
page 7-40.)
ATTENTION
FCA16581
Ne pas coller d e pellicules colorées ni
autres a dhésifs sur la lentille d u phare.
UBN6F1F0.book Page 39 Thursday, October 5, 2017 10:09 AM

Entretien périodique et réglage
7-40
7
FAU24314
Remplacement de l’ampoule
d ’éclairage de la plaque d’imma-
triculation
1. Retirer le bloc d’éclairage de la plaque
d’immatriculation après avoir enlevé
les vis.
2. Tirer sur la douille de l’ampoule d’éclairage de la plaque d’immatricu-
lation pour déposer la douille et l’am-
poule.
3. Extraire l’ampoule grillée en tirant sur celle-ci.
4. Monter une ampoule neuve dans la douille.
5. Reposer l’ampoule et sa douille en ap- puyant sur cette dernière. 6. Remettre le bloc d’ampoule d’éclai-
rage de la plaque d’immatriculation en
place et la fixer à l’aide de ses vis.
1. Bloc d’éclairage de la plaque d’immatricula-tion
2. Vis
1. Douille d’ampoule d’éclairage de la plaque d’immatriculation
2. Ampoule d’éclairage de la plaque d’immatri- culation
1
2
12
UBN6F1F0.book Page 40 Thursday, October 5, 2017 10:09 AM

Entretien périodique et réglage
7-41
7
FAU67131
Calage de la moto
Ce modèle n’étant pas équipé d’une bé-
quille centrale, utiliser une béquille d’atelier
avant de démonter une roue ou avant d’ef-
fectuer tout autre travail qui requiert de re-
dresser la moto à la verticale.
S’assurer que la moto est stable et à la ver-
ticale avant de commencer l’entretien.
FAU25872
Diagnostic de pannes
Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement et
en toute facilité le contrôle de ces pièces
essentielles. Si une réparation quelconque
est requise, confier la moto à un conces-
sionnaire Yamaha, car ses techniciens qua-
lifiés disposent des connaissances, du sa-
voir-faire et des outils nécessaires à son
entretien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont sou-
vent de moindre qualité. Ces pièces s’use-
ront donc plus rapidement et leur utilisation
pourrait entraîner des réparations oné-
reuses.
AVERTISSEMENT
FWA15142
Lors de la vérification du circuit d ’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d’étin-
celles à proximité, y compris de veil-
leuses de chauffe-eau ou d e chaudières.
L’essence et les vapeurs d’essence peu-
vent s’enflammer ou exploser, et provo-
quer des blessures et d es dommages
matériels graves.
1. Béquille d’atelier (exemple)
1
UBN6F1F0.book Page 41 Thursday, October 5, 2017 10:09 AM

Entretien périodique et réglage
7-42
7
FAU63470

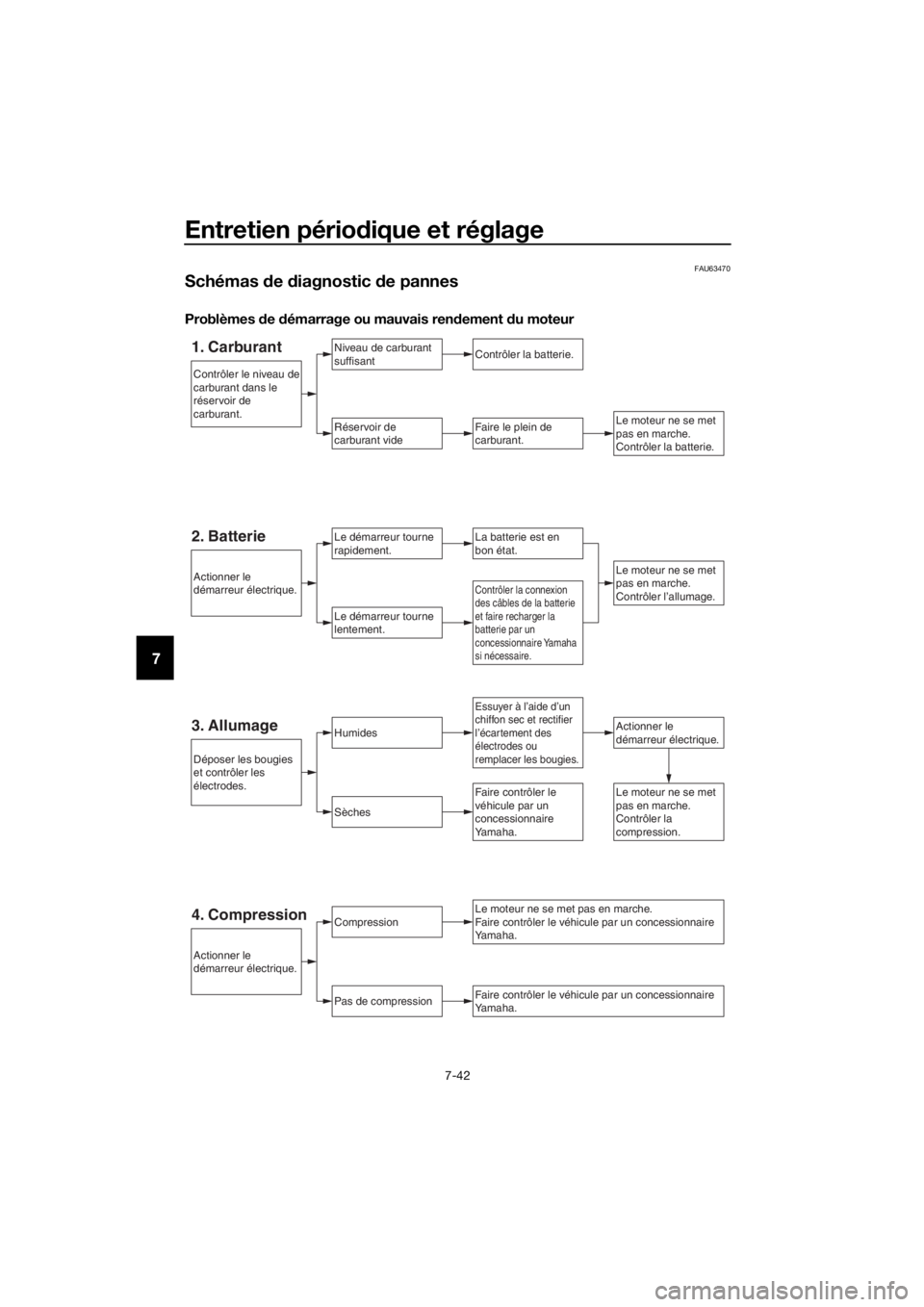

Schémas de diagnostic de pannes
Problèmes de démarrage ou mauvais ren dement du moteur
1. CarburantNiv eau de carbu rant
suffisant
Réser voir de
carbu rant vide
Contrôler la batterie.
Faire le plein de
carburant.
Le démarreur tourne
rapidement.
Le démarreur tourne
lentement.
Le moteur ne se met
pas en marche.
Contrôler la batterie.
Essuyer à l’aide d’un
chiffon sec et rectifier
l’écartement des
électrodes ou
remplacer les bougies.
Contrôler la connexion
des câb les de la batterie
et faire recharger la
batterie par un
concessionnaire Yamaha
si nécessaire.
2. BatterieLa batterie est en
bon état.
Le moteur ne se met
pas en marche.
Contrôler l’allumage.
3. AllumageHumidesActionner le
démarreur électrique.
Sèches
Compression
Pas de compression
Le moteur ne se met pas en marche.
Faire contrôler le v éhicule par un concessionnaire
Yamaha.
Faire contrôler le v éhicule par un concessionnaire
Yamaha.
Le moteur ne se met
pas en marche.
Contrôler la
compression.Faire contrôler le
v éhicule par un
concessionnaire
Yamaha.
Déposer les bougies
et contrôler les
électrodes.
Actionner le
démarreur électrique.
Actionner le
démarreur électrique.
Contrôler le niv eau de
carbu rant dans le
réser voir de
carbu rant.
4. Compression
UBN6F1F0.book Page 42 Thursday, October 5, 2017 10:09 AM
