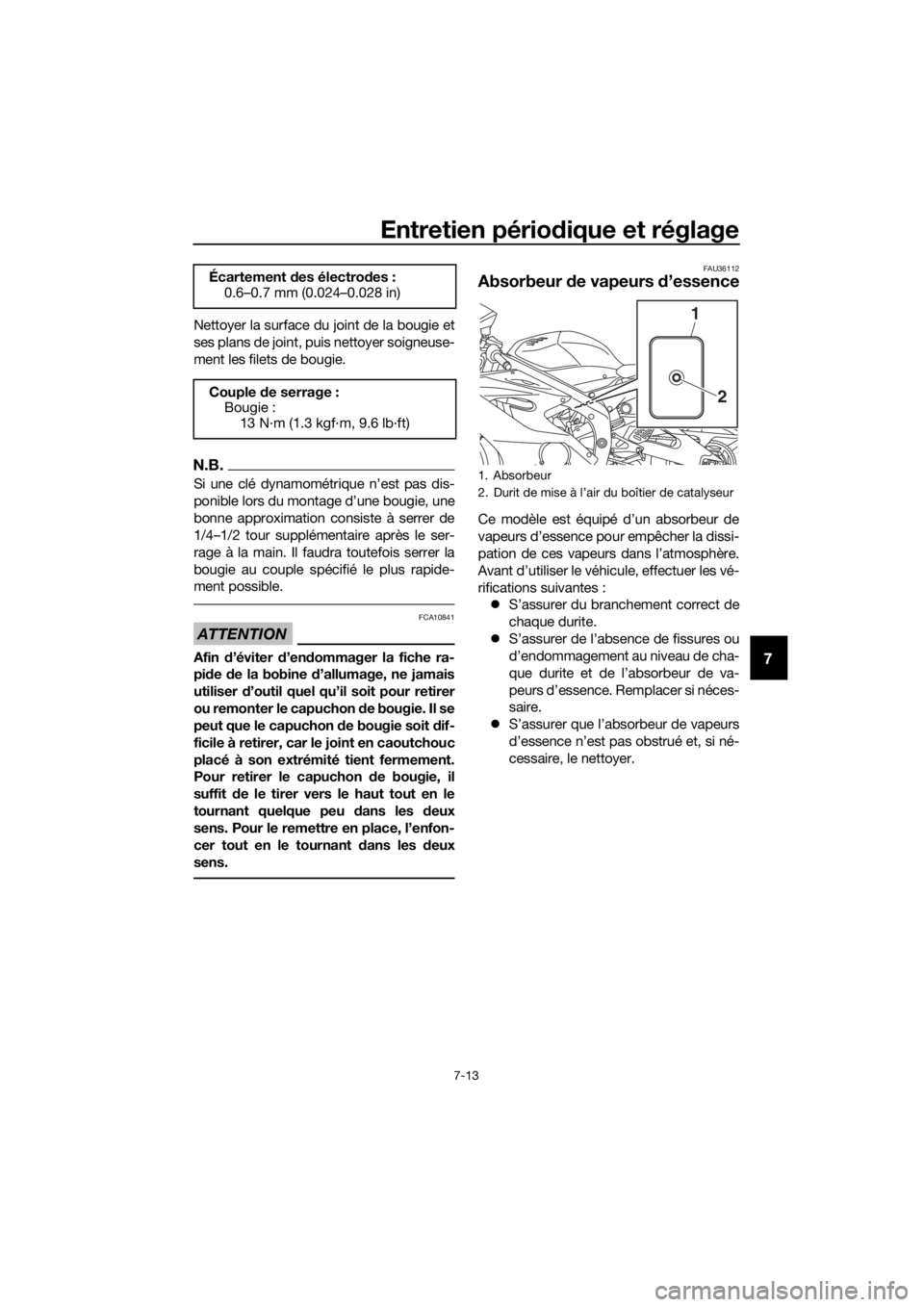

Entretien périodique et réglage
7-13
7
Nettoyer la surface du joint de la bougie et
ses plans de joint, puis nettoyer soigneuse-
ment les filets de bougie.
N.B.
Si une clé dynamométrique n’est pas dis-
ponible lors du montage d’une bougie, une
bonne approximation consiste à serrer de
1/4–1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.
ATTENTION
FCA10841
Afin d’éviter d’en dommager la fiche ra-
pi de de la bobine d’allumage, ne jamais
utiliser d’outil quel qu’il soit pour retirer
ou remonter le capuchon de bougie. Il se
peut que le capuchon de bougie soit dif-
ficile à retirer, car le joint en caoutchouc
placé à son extrémité tient fermement.
Pour retirer le capuchon d e bougie, il
suffit de le tirer vers le haut tout en le
tournant quelque peu dans les deux
sens. Pour le remettre en place, l’enfon-
cer tout en le tournant d ans les deux
sens.
FAU36112
Absorbeur de vapeurs d’essence
Ce modèle est équipé d’un absorbeur de
vapeurs d’essence pour empêcher la dissi-
pation de ces vapeurs dans l’atmosphère.
Avant d’utiliser le véhicule, effectuer les vé-
rifications suivantes :
 S’assurer du branchement correct de
chaque durite.
 S’assurer de l’absence de fissures ou
d’endommagement au niveau de cha-
que durite et de l’absorbeur de va-
peurs d’essence. Remplacer si néces-
saire.
 S’assurer que l’absorbeur de vapeurs
d’essence n’est pas obstrué et, si né-
cessaire, le nettoyer.
Écartement
des électro des :
0.6–0.7 mm (0.024–0.028 in)
Couple de serrage :
Bougie : 13 N·m (1.3 kgf·m, 9.6 lb·ft)
1. Absorbeur
2. Durit de mise à l’air du boîtier de catalyseur
2
1
UBN6F1F0.book Page 13 Thursday, October 5, 2017 10:09 AM

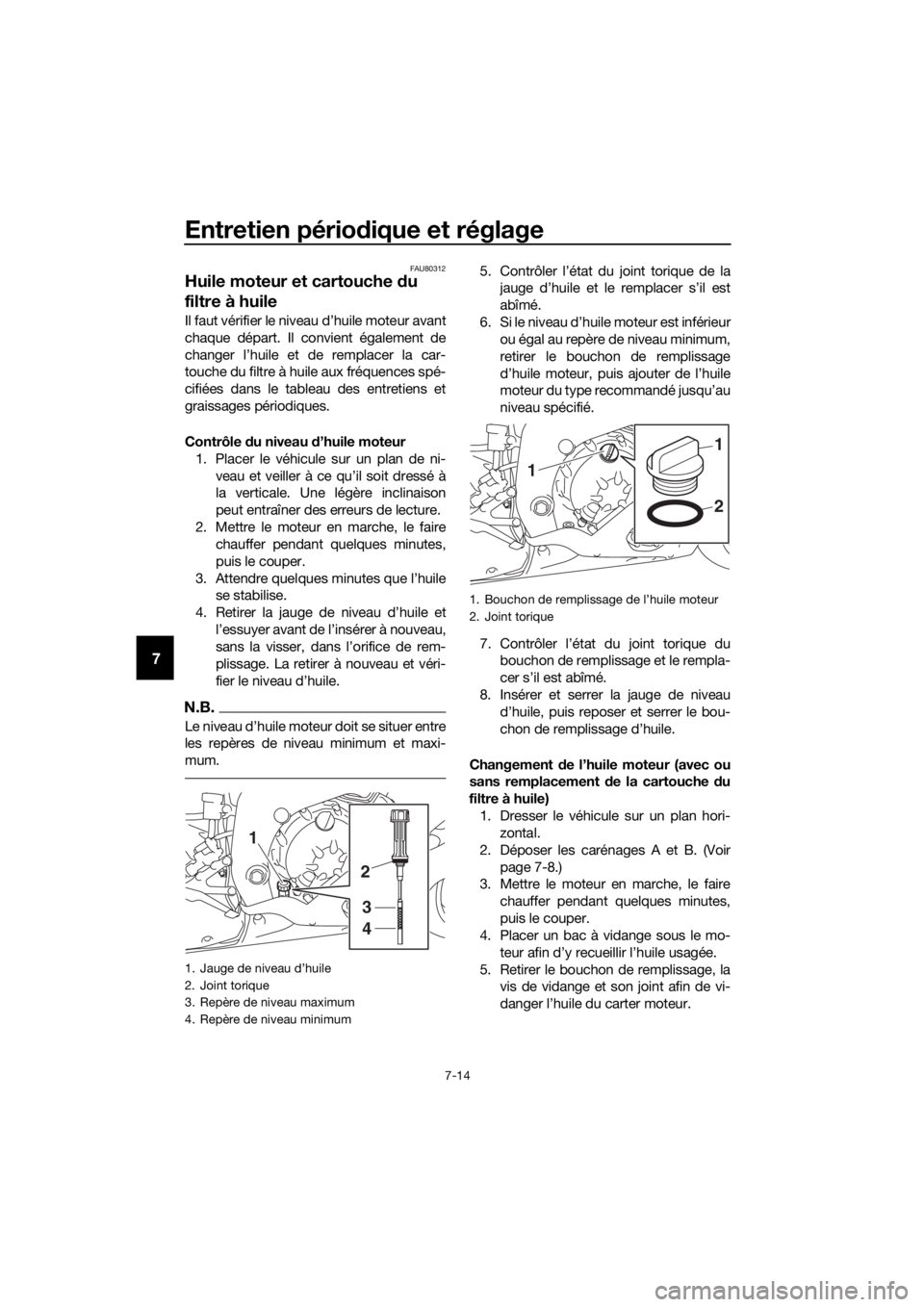

Entretien périodique et réglage
7-14
7
FAU80312
Huile moteur et cartouche du
filtre à huile
Il faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer la car-
touche du filtre à huile aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques.
Contrôle du niveau d ’huile moteur
1. Placer le véhicule sur un plan de ni- veau et veiller à ce qu’il soit dressé à
la verticale. Une légère inclinaison
peut entraîner des erreurs de lecture.
2. Mettre le moteur en marche, le faire chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile se stabilise.
4. Retirer la jauge de niveau d’huile et l’essuyer avant de l’insérer à nouveau,
sans la visser, dans l’orifice de rem-
plissage. La retirer à nouveau et véri-
fier le niveau d’huile.
N.B.
Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-
mum.
5. Contrôler l’état du joint torique de lajauge d’huile et le remplacer s’il est
abîmé.
6. Si le niveau d’huile moteur est inférieur ou égal au repère de niveau minimum,
retirer le bouchon de remplissage
d’huile moteur, puis ajouter de l’huile
moteur du type recommandé jusqu’au
niveau spécifié.
7. Contrôler l’état du joint torique du bouchon de remplissage et le rempla-
cer s’il est abîmé.
8. Insérer et serrer la jauge de niveau d’huile, puis reposer et serrer le bou-
chon de remplissage d’huile.
Changement de l’huile moteur (avec ou
sans remplacement de la cartouche du
filtre à huile) 1. Dresser le véhicule sur un plan hori- zontal.
2. Déposer les carénages A et B. (Voir page 7-8.)
3. Mettre le moteur en marche, le faire
chauffer pendant quelques minutes,
puis le couper.
4. Placer un bac à vidange sous le mo-
teur afin d’y recueillir l’huile usagée.
5. Retirer le bouchon de remplissage, la vis de vidange et son joint afin de vi-
danger l’huile du carter moteur.
1. Jauge de niveau d’huile
2. Joint torique
3. Repère de niveau maximum
4. Repère de niveau minimum
1
2
3
4
1. Bouchon de remplissage de l’huile moteur
2. Joint torique
1
2
1
UBN6F1F0.book Page 14 Thursday, October 5, 2017 10:09 AM

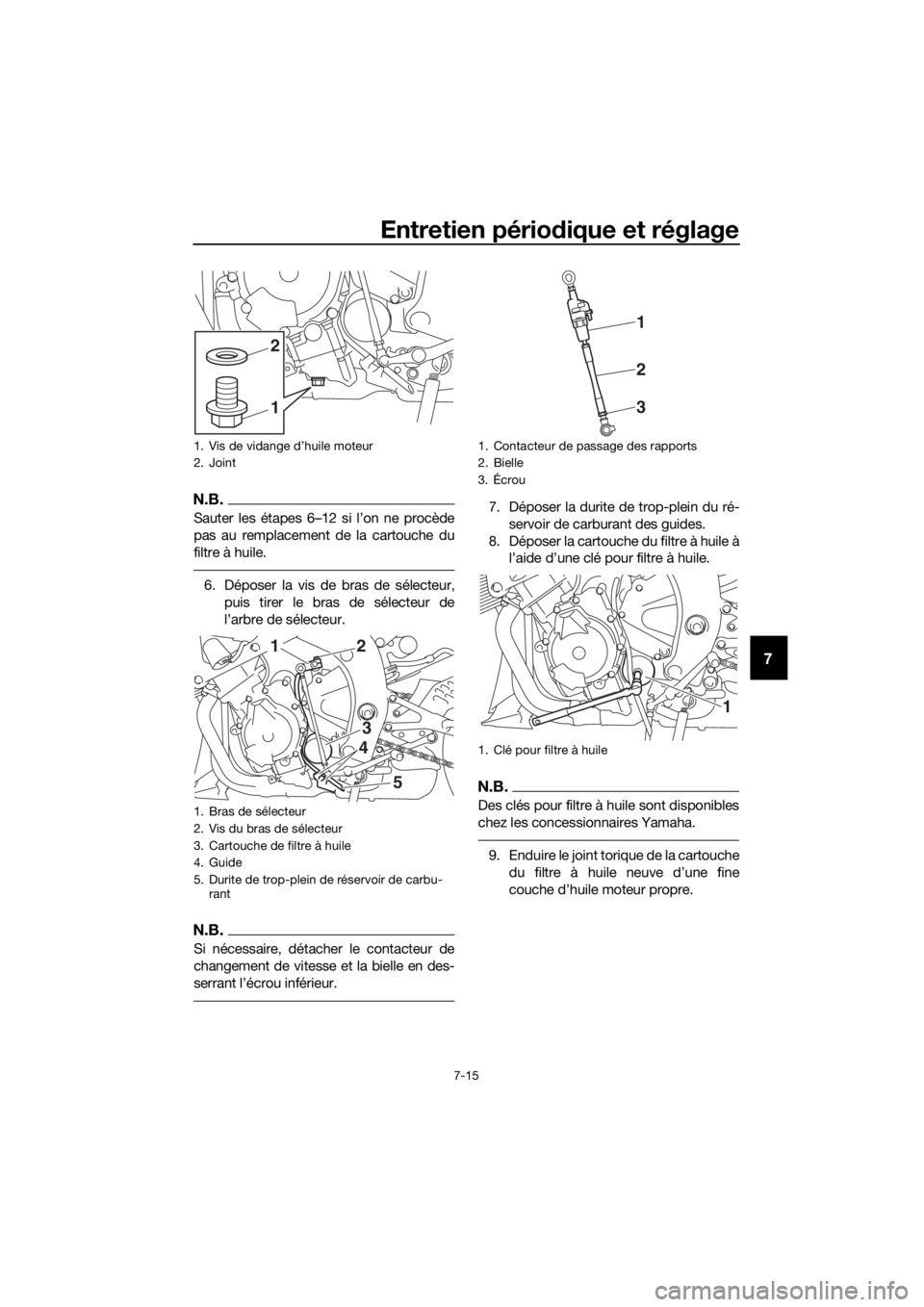

Entretien périodique et réglage
7-15
7
N.B.
Sauter les étapes 6–12 si l’on ne procède
pas au remplacement de la cartouche du
filtre à huile.
6. Déposer la vis de bras de sélecteur,
puis tirer le bras de sélecteur de
l’arbre de sélecteur.
N.B.
Si nécessaire, détacher le contacteur de
changement de vitesse et la bielle en des-
serrant l’écrou inférieur.
7. Déposer la durite de trop-plein du ré- servoir de carburant des guides.
8. Déposer la cartouche du filtre à huile à l’aide d’une clé pour filtre à huile.
N.B.
Des clés pour filtre à huile sont disponibles
chez les concessionnaires Yamaha.
9. Enduire le joint torique de la cartouche
du filtre à huile neuve d’une fine
couche d’huile moteur propre.
1. Vis de vidange d’huile moteur
2. Joint
1. Bras de sélecteur
2. Vis du bras de sélecteur
3. Cartouche de filtre à huile
4. Guide
5. Durite de trop-plein de réservoir de carbu-rant
1
2
3
4
5
2
1
1. Contacteur de passage des rapports
2. Bielle
3. Écrou
1. Clé pour filtre à huile
1
3
2
1
UBN6F1F0.book Page 15 Thursday, October 5, 2017 10:09 AM

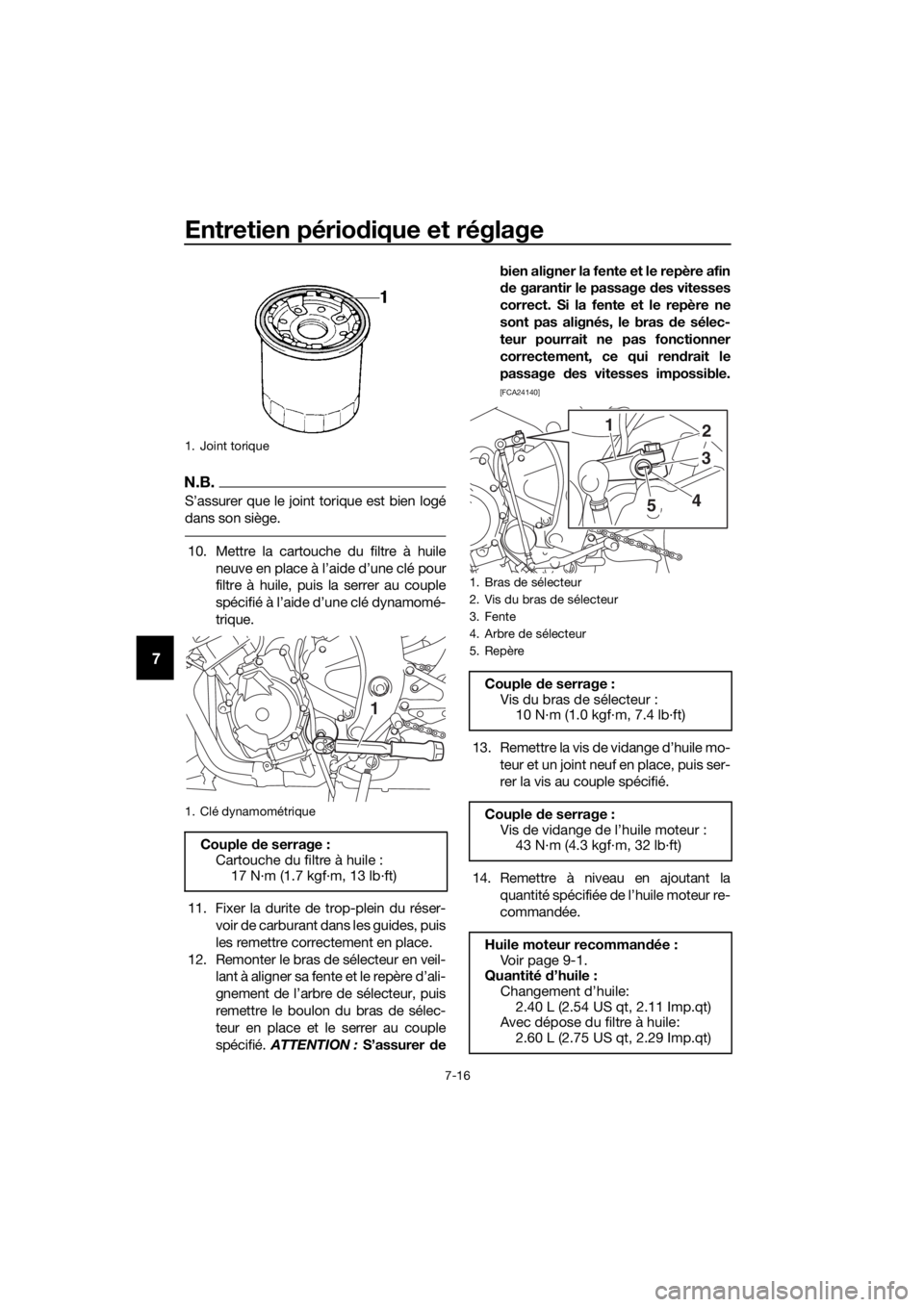

Entretien périodique et réglage
7-16
7
N.B.
S’assurer que le joint torique est bien logé
dans son siège.
10. Mettre la cartouche du filtre à huile
neuve en place à l’aide d’une clé pour
filtre à huile, puis la serrer au couple
spécifié à l’aide d’une clé dynamomé-
trique.
11. Fixer la durite de trop-plein du réser- voir de carburant dans les guides, puis
les remettre correctement en place.
12. Remonter le bras de sélecteur en veil- lant à aligner sa fente et le repère d’ali-
gnement de l’arbre de sélecteur, puis
remettre le boulon du bras de sélec-
teur en place et le serrer au couple
spécifié. ATTENTION : S’assurer de bien aligner la fente et le repère afin
d
e garantir le passage des vitesses
correct. Si la fente et le repère ne
sont pas alignés, le bras d e sélec-
teur pourrait ne pas fonctionner
correctement, ce qui ren drait le
passage des vitesses impossible.
[FCA24140]
13. Remettre la vis de vidange d’huile mo-
teur et un joint neuf en place, puis ser-
rer la vis au couple spécifié.
14. Remettre à niveau en ajoutant la quantité spécifiée de l’huile moteur re-
commandée.
1. Joint torique
1. Clé dynamométrique
Couple de serrage :
Cartouche du filtre à huile :
17 N·m (1.7 kgf·m, 13 lb·ft)
1
1. Bras de sélecteur
2. Vis du bras de sélecteur
3. Fente
4. Arbre de sélecteur
5. Repère
Couple de serrage :
Vis du bras de sélecteur : 10 N·m (1.0 kgf·m, 7.4 lb·ft)
Couple de serrage :
Vis de vidange de l’huile moteur : 43 N·m (4.3 kgf·m, 32 lb·ft)
Huile moteur recomman dée :
Vo i r p a ge 9 - 1 .
Quantité d’huile :
Changement d’huile:
2.40 L (2.54 US qt, 2.11 Imp.qt)
Avec dépose du filtre à huile:
2.60 L (2.75 US qt, 2.29 Imp.qt)
2
1
3
4
5
UBN6F1F0.book Page 16 Thursday, October 5, 2017 10:09 AM

Entretien périodique et réglage
7-17
7
N.B.
Bien veiller à essuyer toute coulure d’huile
après que le moteur et le système d’échap-
pement ont refroidi.
ATTENTION
FCA11621
Ne pas mélanger d’a dditif chimique
à l’huile afin d’éviter tout patinage
d e l’embrayage, car l’huile moteur
lubrifie également l’embrayage. Ne
pas utiliser des huiles de grad e die-
sel “CD” ni des huiles d e grade su-
périeur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé.
 S’assurer qu’aucune crasse ou ob-
jet ne pénètre d ans le carter mo-
teur.
15. Contrôler l’état du joint torique du bouchon de remplissage et le rempla-
cer s’il est abîmé.
16. Remettre le bouchon de remplissage
de l’huile en place et le serrer.
17. Mettre le moteur en marche et le lais- ser tourner au ralenti pendant quel-
ques minutes et contrôler s’il y a pré-
sence de fuites d’huile. En cas de fuite
d’huile, couper immédiatement le mo-
teur et rechercher la cause.
N.B.
Une fois le moteur mi s en marche, le témoin
d’alerte du niveau d’huile doit s’éteindre si
le niveau d’huile est suffisant.
ATTENTION
FCA10402
Si le témoin d’alerte du niveau d’huile
tremblote ou ne s’éteint pas même si le
niveau d’huile est conforme, couper im- mé
diatement le moteur, et faire contrô-
ler le véhicule par un concessionnaire
Yamaha.
18. Couper le moteur, puis vérifier le ni- veau d’huile et fair e l’appoint, si né-
cessaire.
19. Contrôler l’état du joint torique de la jauge d’huile et le remplacer s’il est
abîmé.
20. Remettre les carénages en place.
UBN6F1F0.book Page 17 Thursday, October 5, 2017 10:09 AM

Entretien périodique et réglage
7-18
7
FAUS1203
Liqui de de refroid issement
Le niveau de liquide de refroidissement doit
être contrôlé régulièrement. Il convient éga-
lement de changer le liquide de refroidisse-
ment aux fréquences spécifiées dans le ta-
bleau des entretiens périodiques.
N.B.
En l’absence de liquide de refroidissement
Yamaha d’origine, utiliser un antigel à l’éthylène glycol contenant des inhibiteurs
de corrosion pour moteurs en aluminium et
le mélanger à de l’eau distillée selon un rap-
port 1 : 1.
FAU3908BContrôle du niveau
Étant donné que le niveau du liquide de re-
froidissement varie en fonction de la tem-
pérature du moteur, vérifier que le moteur
est froid. 1. Garer le véhicule sur une surface de niveau.
2. Le véhicule étant à la verticale, contrô- ler le niveau du liquide de refroidisse-
ment dans le vase d’expansion. 3. Si le niveau du liquide de refroidisse-
ment est inférieur ou égal au repère de
niveau minimum, retirer le cache B
pour accéder au vase d’expansion.
(Voir page 7-8.)
4. Retirer le bouchon du vase d’expan- sion. AVERTISSEMENT ! Retirer
uniquement le bouchon du vase
d ’expansion. Ne jamais essayer de
retirer le bouchon du ra diateur tant
que le moteur est chau d.
[FWA15162]
5. Ajouter un liquide de refroidissement
jusqu’au repère de niveau maximum.
ATTENTION : Si l’on ne peut se pro-
curer du liqui de de refroi dissement,
utiliser de l’eau distillée ou d e l’eau
d u robinet d ouce. Ne pas utiliser
d ’eau dure ou salée, car cela en-
d ommagerait le moteur. Si l’on a
utilisé de l’eau au lieu d e liquide de
Liqui
de de refroi dissement
recomman dé:
Liquide de refroidissement
YA M A L U B E
Quantité de liqui de de
refroi dissement :
Vase d’expansion (repère de niveau
max) : 0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiateur (intégralité du circuit) : 2.30 L (2.43 US qt, 2.02 Imp.qt)
1. Vase d’expansion
2. Repère de niveau maximum
3. Repère de niveau minimum
1. Bouchon du vase d’expansion
2
1
3
1
UBN6F1F0.book Page 18 Thursday, October 5, 2017 10:09 AM

Entretien périodique et réglage
7-19
7
refroidissement, il faut la remplacer
par du liqui de de refroi dissement
d ès que possible afin d e protéger le
circuit de refroi dissement du gel et
d e la corrosion. Si on a ajouté de
l’eau au liqui de de refroi dissement,
il convient d e faire rétablir le plus
rapi dement possible le taux d ’anti-
gel par un concessionnaire
Yamaha, afin d e rendre toutes ses
propriétés au liqui de de refroi disse-
ment.
[FCA10473]
6. Remettre le bouchon du vase d’ex- pansion en place.
7. Reposer le cache.
FAU33032Changement du liqui de de refroi disse-
ment
Il convient de changer le liquide de refroi-
dissement aux fréquences spécifiées dans
le tableau des entretiens et graissages pé-
riodiques. Confier le changement du liquide
de refroidissement à un concessionnaire
Yamaha. AVERTISSEMENT ! Ne jamais
essayer de retirer le bouchon du ra dia-
teur tant que le moteur est chau d.
[FWA10382] FAU36765
Élément
du filtre à air
Il convient de remplacer l’élément du filtre à
air aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages pério-
diques. Confier le remplacement de l’élé-
ment du filtre à air à un concessionnaire
Yamaha.
UBN6F1F0.book Page 19 Thursday, October 5, 2017 10:09 AM

Entretien périodique et réglage
7-20
7
FAU44735
Contrôle du régime de ralenti d u
moteur
Contrôler et, si nécessaire, faire régler le ré-
gime de ralenti du moteur par un conces-
sionnaire Yamaha.
FAU21386
Contrôle de la gar de de la poi-
gnée des gaz
Mesurer la garde de la poignée des gaz
comme illustré.
Contrôler régulièrement la garde de la poi-
gnée des gaz et, si nécessaire, la faire ré-
gler par un concessionnaire Yamaha.
Régime
de ralenti du moteur :
1250–1350 tr/mn
1. Garde de la poignée des gaz
Gar de de la poignée d es gaz :
3.0–5.0 mm (0.12–0.20 in)
1
UBN6F1F0.book Page 20 Thursday, October 5, 2017 10:09 AM

Entretien périodique et réglage
7-21
7
FAU21403
Jeu de soupape
Les soupapes sont des pièces importantes
du moteur et comme leur jeu se modifie à la
longue, elles doivent être contrôlées et ré-
glées aux fréquences spécifiées dans le ta-
bleau des entretiens. Un mauvais ajuste-
ment des soupapes peut dérégler
l’alimentation en carburant/air, générer un
bruit de moteur anormal et, à force, endom-
mager le moteur. Il convient donc de vérifier
et de régler régulière ment le jeu de sou-
pape chez votre concessionnaire Yamaha.
N.B.
Le moteur doit être froid pour effectuer cet
entretien.
FAU70961
Pneus
Les pneus sont le seul contact entre le vé-
hicule et la route. Quelles que soient les
conditions de conduite, la sécurité repose
sur une très petite zone de contact avec la
route. Par conséquent, il est essentiel de
garder en permanence les pneus en bon
état et de les remplacer au moment oppor-
tun par les pneus spécifiés.
Pression d e gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA18370
 La cond uite d’un véhicule d ont les
pneus ne sont pas gonflés à la pres-
sion correcte peut être la cause de
blessures graves, voire d e mort, en
provoquant une perte de contrôle.
 Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.
AVERTISSEMENT
FWA10512
Ne jamais surcharger le véhicule. La
con duite d’un véhicule surchargé peut
être la cause d’un acci dent.
Pression d e gonflage à froi d:
Avant : 250 kPa (2.50 kgf/cm2, 36 psi)
Arrière : 290 kPa (2.90 kgf/cm2, 42 psi)
Charge* maximale :
185 kg (408 lb)
* Poids total du pilote, du passager, du chargement et des accessoires
UBN6F1F0.book Page 21 Thursday, October 5, 2017 10:09 AM

Entretien périodique et réglage
7-22
7
Contrôle des pneus
Contrôler les pneus avant chaque départ.
Si la bande de roulement centrale a atteint
la limite spécifiée, si un clou ou des éclats
de verre sont incrustés dans le pneu ou si
son flanc est craquelé, faire remplacer im-
médiatement le pneu par un concession-
naire Yamaha.
N.B.
La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation
du pays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA10472
 Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La con duite avec d es pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.
 Le remplacement d es pièces se
rapportant aux freins et aux roues
d oit être confié à un concession-
naire Yamaha, car celui-ci possè de
les connaissances et l’expérience
nécessaires à ces travaux. 
Après avoir remplacé un pneu, évi-
ter de faire d e la vitesse jusqu’à ce
que le pneu soit “ro dé” et ait acquis
toutes ses caractéristiques.
Renseignements sur les pneus
Ce modèle est équipé de pneus sans
chambre à air (Tubeless) et de valves de
gonflage.
Les pneus s’usent, même s’ils n’ont pas été
utilisés ou n’ont été utilisés qu’occasionnel-
lement. Des craquelures sur la bande de
roulement et les flancs du pneu, parfois ac-
compagnées d’une déformation de la car-
casse, sont des signes significatifs du vieil-
lissement du pneu. Les vieux pneus et les
pneus usagés doivent être contrôlés par
des professionnels du pneumatique afin de
s’assurer qu’ils peuvent encore servir.
AVERTISSEMENT
FWA10482
 Les pneus avant et arrière doivent
être de la même conception et du
même fabricant afin de garantir une
bonne tenue de route et éviter les
acci dents.
 Toujours remettre correctement les
capuchons de valve en place afin de
prévenir toute chute de la pression
d e gonflage.

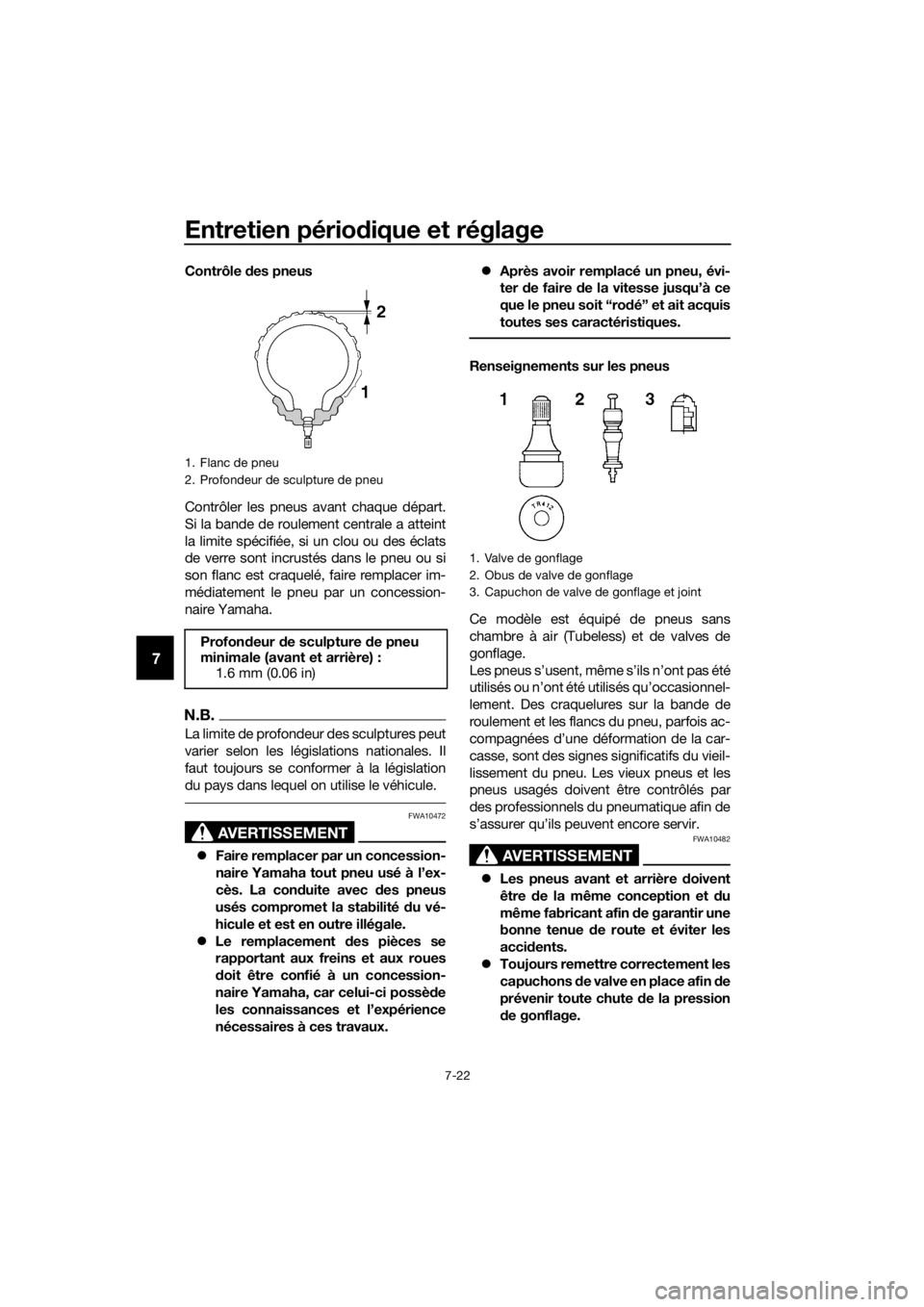

1. Flanc de pneu
2. Profondeur de sculpture de pneu
Profon deur de sculpture de pneu
minimale (avant et arrière) : 1.6 mm (0.06 in)
1. Valve de gonflage
2. Obus de valve de gonflage
3. Capuchon de valve de gonflage et joint
UBN6F1F0.book Page 22 Thursday, October 5, 2017 10:09 AM
