YAMAHA YZF-R7 2022 Instructieboekje (in Dutch)

Periodiek onderhoud en afstelling
6-22
6
tage-indicator de remschijf bijna raakt,
vraag dan een Yamaha dealer de remblok-
ken als set te vervangen.
DAU46292
Remblokken achterrem
Elk achterremblok is voorzien van slijtage-
indicatorgroeven, zodat het remblok kan
worden gecontroleerd zonder de rem te
hoeven demonteren. Let op de slijtage-in-
dicatorgroeven om de remblokslijtage te
controleren. Wanneer een remblok zover is
afgesleten dat een slijtage-indicatorgroef
bijna zichtbaar is, vraag dan een Yamaha-
dealer de remblokken als set te vervangen.
DAU40262
Controleren van remvloeistofni-
veauControleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat. Meet het remvloeistof-
niveau en let erop dat de bovenzijde van
het reservoir horizontaal staat. Vul indien
nodig remvloeistof bij.
VoorremAchterrem
WAARSCHUWING
DWA16011
Onjuist uitgevoerd onderhoud kan resul-
teren in verlies van remvermogen. Neem
de volgende voorzorgsmaatregelen in
acht:
 Bij een te laag remvloeistofniveau
kan lucht binnendringen in het rem-
systeem, waardoor de rempresta-
ties afnemen.
 Reinig de reservoirdop alvorens
deze te verwijderen. Gebruik uit-
sluitend DOT 4 remvloeistof uit een
onaangebroken verpakking.
1. Slijtage-indicatorgroef remblok
1
1
1. Merkstreep minimumniveau
1 1 1
1. Merkstreep minimumniveau
Aanbevolen remvloeistof:
DOT 4
1 1 1
UBEBD0D0.book Page 22 Friday, July 2, 2021 1:24 PM

Periodiek onderhoud en afstelling
6-23
6
Gebruik uitsluitend de aanbevolen
remvloeistof, anders kunnen de
rubberafdichtingen beschadigd ra-
ken met lekkage tot gevolg.
 Vul bij met hetzelfde type remvloei-
stof. Toevoeging van een ander
type remvloeistof dan DOT 4 kan re-
sulteren in een schadelijke chemi-
sche reactie.
 Pas op en zorg dat tijdens het bij-
vullen geen water of stof het rem-
vloeistofreservoir binnendringen.
Water zal het kookpunt van de rem-
vloeistof aanzienlijk verlagen zodat
dampbelvorming kan optreden en
vuil de hydraulisch bediende klep-
pen van de ABS eenheid kan ver-
stoppen.LET OP
DCA17641
Remvloeistof kan gelakte of kunststof
onderdelen beschadigen. Veeg gemors-
te remvloeistof steeds direct af.Naarmate de remblokken afslijten, zal het
remvloeistofniveau geleidelijk verder dalen.
Een laag remvloeistofniveau kan duiden op
versleten remblokken en /of lekkage in het
remsysteem. Controleer daarom de rem-
blokken op slijtage en het remsysteem op lekkage. Vraag als het remvloeistofniveau
plotseling sterk is gedaald een Yamaha
dealer om een inspectie alvorens verder te
rijden.
DAU22734
De remvloeistof verversenLaat de remvloeistof elke 2 jaar verversen
door een Yamaha dealer. Laat bovendien
de keerringen van de hoofdremcilinders en
remklauwen en de remslangen vervangen
volgens de hieronder vermelde intervalperi-
oden of eerder als ze lek of beschadigd zijn.
 Remkeerringen: elke 2 jaar
 Remslangen: elke 4 jaar
UBEBD0D0.book Page 23 Friday, July 2, 2021 1:24 PM

Periodiek onderhoud en afstelling
6-24
6
DAU22762
Spanning aandrijfkettingDe spanning van de aandrijfketting moet
voorafgaand aan elke rit worden gecontro-
leerd en indien nodig worden bijgesteld.
DAU60046
Aandrijfketting controleren op spanning1. Zet de motorfiets op de zijstandaard.OPMERKINGBij het controleren en instellen van de span-
ning van de aandrijfketting mag er geen ge-
wicht op de motorfiets rusten.2. Schakel de versnellingsbak in de vrij- stand.
3. Duw omlaag op de aandrijfketting on- der het uiteinde van de kettingbe-
schermer.
4. Meet afstand A tussen de kettingbe- schermer en het midden van de ket-
ting zoals getoond. 5. Als afstand A onjuist is, stel deze dan
als volgt af. LET OP: Een onjuiste
kettingspanning leidt tot overbelas-
ting van de motor en andere essen-
tiëIe onderdelen van de machine en
kan resulteren in overslaan of bre-
ken van de ketting. Als afstand A
meer dan 55.0 mm (2.17 in) be-
draagt, kan de ketting het frame, de
achterbrug en andere delen be-
schadigen. Houd om dit te voorko-
men de kettingspanning binnen de
gespecificeerde waarden.
[DCA23070] DAU59921
Om de spanning van de aandrijfketting
af te stellen
Raadpleeg een Yamaha dealer voordat u
de spanning van de aandrijfketting afstelt.
1. Draai de borgmoer aan beide kanten
van de achterbrug los en draai daarna
de asmoer los.
2. Draai de stelmoer op beide uiteinden van de achterbrug in de richting (a) om
de aandrijfketting strakker te stellen.
Stel de ketting losser door de stel-
moer op beide uiteinden van de ach-
terbrug in de richting (b) te draaien en
dan het achterwiel naar voren te druk-
ken.
1. Kettingbeschermer
2. Afstand A
Afstand A:45.0–50.0 mm (1.77–1.97 in)
2 2 2
1 1
1. Wielasmoer
2. Borgmoer
1 1 1 2 2
UBEBD0D0.book Page 24 Friday, July 2, 2021 1:24 PM

Periodiek onderhoud en afstelling
6-25
6
OPMERKINGGebruik voor een goede wieluitlijning de
uitlijnmerktekens aan beide zijden van de
achterbrug om er zeker van te zijn dat beide
stelplaten voor de spanning van de aan-
drijfketting dezelfde positie hebben.
3. Draai de wielasmoer vast en zet daar-na de borgmoeren vast met de voor-
geschreven aanhaalmomenten.
4. Zorg ervoor dat de stelplaten van de aandrijfketting dezelfde positie heb-
ben, dat de spanning van de aandrijf-
ketting correct is en dat de
aandrijfketting soepel beweegt.
DAU23027
De aandrijfketting reinigen en
smerenDe aandrijfketting moet worden gereinigd
en gesmeerd volgens de intervalperioden
zoals voorgeschreven in het periodieke
smeer- en onderhoudsschema, anders zal
de ketting snel slijten, met name in vochtige
of stoffige gebieden. Onderhoud de ketting
als volgt.LET OP
DCA10584
De aandrijfketting moet worden ge-
smeerd nadat de motorfiets is gewassen
of ermee in de regen of in vochtige ge-
bieden is gereden.1. Reinig de aandrijfketting met een aan-drijfkettingreinigingsmiddel en een
zacht borsteltje. LET OP: Reinig de
aandrijfketting niet met stoomreini-
gers, hogedrukreinigers of onge-
schikte oplosmiddelen om schade
aan de O-ringen te voorkomen.
[DCA11122]
2. Wrijf de aandrijfketting droog.
3. Smeer de aandrijfketting grondig met een speciaal smeermiddel voor O-
ringkettingen. LET OP: Breng geen
motorolie of andere smeermiddelen
1. Stelmoer spanning aandrijfketting
1. Uitlijnmerktekens
2. Stelplaat spanning aandrijfketting
1 1 1
(a) (a) (a)
(b) (b) (b)
1 1 1 2 2
Aanhaalmomenten:
Wielasmoer:
105 N·m (10.5 kgf·m, 77 lb·ft)
Borgmoer: 16 N·m (1.6 kgf·m, 12 lb·ft)
UBEBD0D0.book Page 25 Friday, July 2, 2021 1:24 PM

Periodiek onderhoud en afstelling
6-26
6
aan op de aandrijfketting, deze kun-
nen stoffen bevatten die de O-rin-
gen kunnen beschadigen.
[DCA11112]DAU23098
Kabels controleren en smerenDe werking van alle bedieningskabels en
de conditie van alle kabels moet vooraf-
gaand aan elke rit worden gecontroleerd en
de kabel en kabeleinden moeten indien no-
dig worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te ver-
vangen wanneer deze is beschadigd of niet
soepel beweegt. WAARSCHUWING!
Schade aan de buitenbehuizing van ka-
bels kan leiden tot interne roestvorming
en storing veroorzaken met de bewe-
ging van kabels. Vervang beschadigde
kabels zo snel mogelijk om onveilige
omstandigheden te voorkomen.
[DWA10712]DAU23115
Controleren en smeren van gas-
greep en gaskabelDe werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Daarnaast moet de kabel door een Yamaha
dealer worden gesmeerd volgens de inter-
valperioden vermeld in het periodieke on-
derhoudsschema.
De gaskabel is voorzien van een rubber af-
dekking. Zorg ervoor dat de afdekking ste-
vig is aangebracht. Zelfs als de afdekking
correct is aangebracht, is de kabel niet vol-
ledig beschermd tegen binnendringend
water. Let er daarom op dat er geen water
direct op de afdekking of kabel komt bij het
wassen van de machine. Als de kabel of de
afdekking vies wordt, wrijf deze dan
schoon met een vochtige doek.
Aanbevolen smeermiddel:
Yamaha-kabelsmeermiddel of een
ander geschikt kabelsmeermiddel
UBEBD0D0.book Page 26 Friday, July 2, 2021 1:24 PM

Periodiek onderhoud en afstelling
6-27
6
DAU44276
Controleren en smeren van rem-
en schakelpedalenDe werking van het rem- en het schakelpe-
daal moet voorafgaand aan elke rit worden
gecontroleerd en de pedaalscharnierpun-
ten moeten indien nodig worden ge-
smeerd.
Rempedaal
Schakelpedaal
DAU23144
Rem- en koppelingshendels con-
troleren en smerenDe werking van de rem- en de koppelings-
hendel moet voorafgaand aan elke rit wor-
den gecontroleerd en de
hendelscharnierpunten moeten indien no-
dig worden gesmeerd.
Remhendel
Koppelingshendel
Aanbevolen smeermiddel:Lithiumvet
UBEBD0D0.book Page 27 Friday, July 2, 2021 1:24 PM

Periodiek onderhoud en afstelling
6-28
6
DAU89101
Zijstandaard controleren en
smerenDe werking van de zijstandaard moet voor-
afgaand aan elke rit worden gecontroleerd
en het scharnierpunt en de metaal-op-me-
taal contactvlakken moeten indien nodig
worden gesmeerd.
WAARSCHUWING
DWA10732
Als de zijstandaard niet soepel omhoog
en omlaag beweegt, vraag dan een
Yamaha dealer deze te controleren of te
repareren. Een slecht functionerende
zijstandaard kan het wegdek raken en u
afleiden, waardoor u de controle over de
machine kunt verliezen.
DAU23252
Smeren van de achterwielophan-
gingDe scharnierpunten in de achterwielophan-
ging moeten worden gesmeerd door een
Yamaha dealer volgens de intervalperioden
voorgeschreven in het periodieke smeer-
en onderhoudsschema.
Aanbevolen smeermiddelen:
Remhendel:
Siliconenvet
Koppelingshendel: Lithiumvet
Aanbevolen smeermiddel:
Molybdeenvet
Aanbevolen smeermiddel:Lithiumvet
UBEBD0D0.book Page 28 Friday, July 2, 2021 1:24 PM

Periodiek onderhoud en afstelling
6-29
6
DAUM1653
Achterbrugscharnierpunten
smerenDe achterbrugscharnierpunten moeten
worden gesmeerd door een Yamaha dealer
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
DAU23273
Voorvork controlerenDe conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de conditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren1. Zet de machine op een vlakke onder- grond en houd deze rechtop.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10752]
2. Bekrachtig de voorrem en druk hetstuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP
DCA10591
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te con- troleren.
Aanbevolen smeermiddel: Lithiumvet
UBEBD0D0.book Page 29 Friday, July 2, 2021 1:24 PM

Periodiek onderhoud en afstelling
6-30
6

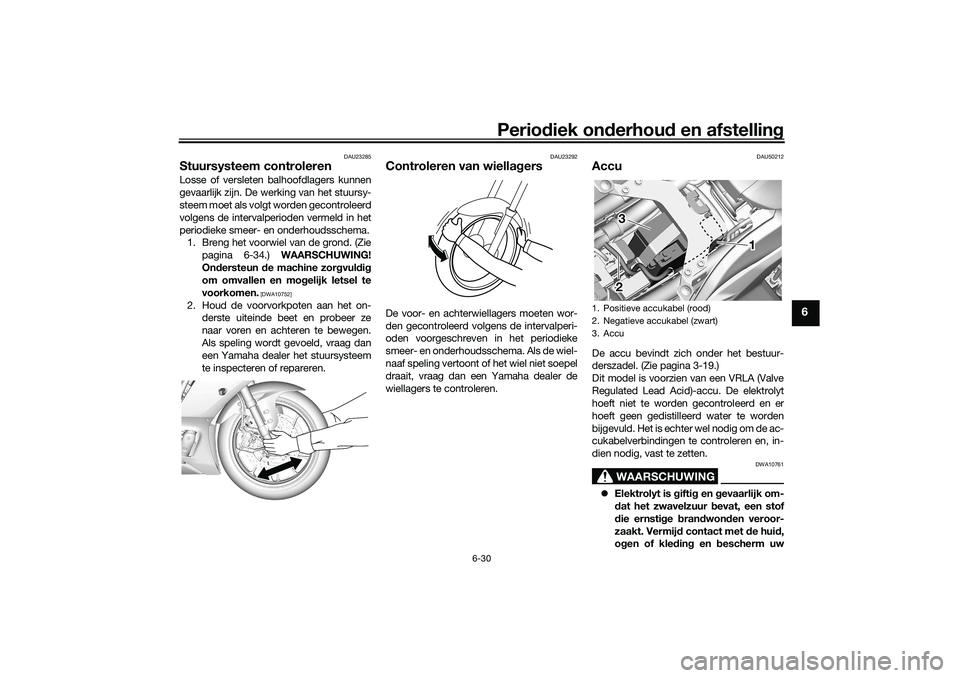

DAU23285
Stuursysteem controlerenLosse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursy-
steem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.1. Breng het voorwiel van de grond. (Zie
pagina 6-34.) WAARSCHUWING!
Ondersteun de machine zorgvuldig
om omvallen en mogelijk letsel te
voorkomen.
[DWA10752]
2. Houd de voorvorkpoten aan het on- derste uiteinde beet en probeer ze
naar voren en achteren te bewegen.
Als speling wordt gevoeld, vraag dan
een Yamaha dealer het stuursysteem
te inspecteren of repareren.
DAU23292
Controleren van wiellagersDe voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperi-
oden voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAU50212
AccuDe accu bevindt zich onder het bestuur-
derszadel. (Zie pagina 3-19.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden
bijgevuld. Het is echter wel nodig om de ac-
cukabelverbindingen te controleren en, in-
dien nodig, vast te zetten.
WAARSCHUWING
DWA10761
Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw1. Positieve accukabel (rood)
2. Negatieve accukabel (zwart)
3. Accu
1 1 1
23
23
UBEBD0D0.book Page 30 Friday, July 2, 2021 1:24 PM

Periodiek onderhoud en afstelling
6-31
6
ogen altijd bij werkzaamheden na-
bij accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloedig
met water.
INWENDIG: Drink grote hoeveel- heden water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel gedurende 15 mi- nuten met water en roep direct
medische hulp in.
 Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.
 HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
LET OP
DCA16522
Voor het opladen van een VRLA (Valve
Regulated Lead Acid)-accu is een speci-
ale acculader (met constante spanning)
vereist. Bij gebruik van een conventione-
le acculader raakt de accu beschadigd.Om de accu op te bergen
1. Als de machine langer dan een maand
niet wordt gebruikt, verwijder dan de
accu, laad deze vo lledig bij en berg
hem dan weg op een koele en droge
plek. LET OP: Zet alvorens de accu
te verwijderen het contactslot uit en
haal eerst de negatieve kabel en
daarna de positieve kabel los.
[DCA16304]
2. Als de accu langer dan twee maanden wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens deze te installeren. LET OP: Zet alvo-
rens de accu te plaatsen het con-
tactslot uit en sluit eerst de
positieve kabel en daarna de nega-
tieve kabel aan.
[DCA16842]
4. Controleer na installatie of de accuka- bels correct zijn aangesloten op de
accupolen.LET OP
DCA16531
Houd de accu steeds opgeladen. Stallen
van een ontladen accu kan leiden tot
permanente accuschade.
UBEBD0D0.book Page 31 Friday, July 2, 2021 1:24 PM
