YAMAHA YZF-R7 2022 Instructieboekje (in Dutch)

Periodiek onderhoud en afstelling
6-2
6
DAU85240
GereedschapssetsDe boordgereedschapsset bevindt zich op
de aangegeven plaats. Bij de aankoop van
de machine werd er ook apart een extra ge-
reedschapsset meegeleverd.
De informatie in deze handleiding en het
gereedschap in de gereedschapssets zijn
bedoeld om u te ondersteunen bij het uit-
voeren van preventief onderhoud en kleine-
re reparaties. Voor de correcte uitvoering
van bepaalde onderhoudswerkzaamheden
is echter het gebruik van een momentsleu-
tel en ander gereedschap vereist.
OPMERKINGLaat werkzaamheden uitvoeren door een
Yamaha dealer als u niet beschikt over de
daarvoor vereiste gereedschappen of erva-
ring.
1. Gereedschapsset
1
UBEBD0D0.book Page 2 Friday, July 2, 2021 1:24 PM

Periodiek onderhoud en afstelling
6-3
6
DAU71033
Periodieke onderhoudsschema’sOPMERKINGItems die met een sterretje zijn gemarkeerd, moeten worden uitgevoerd door uw Yamaha-dealer omdat hiervoor speciale gereed-
schappen, informatie en technische vaardigheden nodig zijn.
 Herhaal de onderhoudsintervallen vanaf 50000 km (30000 mi), beginnend vanaf 10000 km (6000 mi).
 De jaarlijkse controles moeten elk jaar worden uitgevoerd, behalve wanneer in plaats daarvan een onderhoudsbeurt op af-
standsbasis wordt verricht.
DAU71051
Periodiek onderhoudsschema v oor het uitstootcontrolesysteemNR. ITEMCONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Brandstofleiding • Controleer de brandstofslangen
op scheurtjes of beschadigingen.
• Vervang indien nodig. √√√√√
2 *Bougies • Controleer de conditie.
• Reinig en stel elektrodenafstand
af. √√
• Vervangen. √√
3 *Klepspeling • Controleren en afstellen. Elke 40000 km (24000 mi)
4 *Brandstofinjectie • Controleer het stationaire toeren-
tal van de motor. √√√√√√
• Controleer de synchronisatie en stel deze af. √√√√√
5 *Uitlaatsysteem • Controleer op lekkage.
• Zet indien nodig vast.
• Vervang pakkingen indien nodig. √√√√√
UBEBD0D0.book Page 3 Friday, July 2, 2021 1:24 PM

Periodiek onderhoud en afstelling
6-4
6
6*Uitstootcontrolesy-
steem voor benzi-
nedampen • Controleer het controlesysteem
op beschadiging.
• Vervang indien nodig. √√
NR. ITEM
CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UBEBD0D0.book Page 4 Friday, July 2, 2021 1:24 PM

Periodiek onderhoud en afstelling
6-5
6
DAU71353
Algemeen smeer- en onderhoudsschemaNR. ITEMCONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Diagnostische sy-
steemcontrole • Voer dynamische inspectie uit
met Yamaha diagnosegereed-
schap.
• Controleer de storingscodes. √√√√√√
2 *Luchtfilterelement • Vervangen. Elke 40000 km (24000 mi)
3 Aftapslang luchtfil-
terhuis
• Reinigen.
√√√√√
4 Koppeling • Controleer de werking.
•Afstellen.
√√√√√
5 *Voorrem • Controleer de werking, het vloei-
stofniveau en op vloeistoflekka-
ge.
• Vervang de remblokken indien nodig. √√√√√√
6 *Achterrem • Controleer de werking, het vloei-
stofniveau en op vloeistoflekka-
ge.
• Vervang de remblokken indien nodig. √√√√√√
7 *Remslangen • Controleer op scheurtjes en be-
schadigingen. √√√√√
• Vervangen. Elke 4 jaar
8 *Remvloeistof • Verversen. Elke 2 jaar
9 *Wielen • Controleer de speling en contro-
leer op beschadigingen.
• Vervang indien nodig. √√√√
UBEBD0D0.book Page 5 Friday, July 2, 2021 1:24 PM

Periodiek onderhoud en afstelling
6-6
6
10*Banden • Controleer op slijtage en bescha-
digingen.
• Vervang indien nodig.
• Controleer de bandspanning.
• Corrigeer indien nodig. √√√√√
11 *Wiellagers • Controleer op speling of bescha-
digingen. √√√√
12 *Lagers scharnier-
punt achterbrug • Controleer op een correcte wer-
king en overmatige speling. √√√√
• Smeren met lithiumvet. Elke 50000 km (30000 mi)
13 Aandrijfketting • Controleer de spanning, uitlijning
en conditie van de aandrijfketting.
• Stel de ketting af en smeer deze grondig met een speciale smering
voor o-ringkettingen. Elke 1000 km (600 mi) en nadat de motorfiets is gewassen of ermee in de regen
of vochtige gebieden is gereden
14 *Balhoofdlagers • Controleer of de lagers loszitten.
√√√
• Smeren met gematigde hoeveel- heid lithiumvet. √√
15 *Framebevestigin-
gen • Controleer of alle moeren, bouten
en schroeven stevig zijn vastge-
zet. √√√√√
16 Scharnieras van
remhendel
• Smeren met siliconenvet.
√√√√√
17 Scharnieras van
rempedaal • Smeren met lithiumvet.
√√√√√
18 Scharnieras van
koppelingshendel
• Smeren met lithiumvet.
√√√√√
NR. ITEM
CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UBEBD0D0.book Page 6 Friday, July 2, 2021 1:24 PM

Periodiek onderhoud en afstelling
6-7
6
19Scharnieras van
schakelpedaal • Smeren met lithiumvet.
√√√√√
20 Zijstandaard • Controleer de werking.
• Smeren met molybdeenvet.
√√√√√
21 *Zijstandaardscha-
kelaar • Controleer de werking en vervang
indien nodig. √√√√√√
22 *Voorvork • Controleer op een correcte wer-
king en olielekkage.
• Vervang indien nodig. √√√√
23 *Schokdemperunit • Controleer op een correcte wer-
king en olielekkage.
• Vervang indien nodig. √√√√
24 *Relaisarm achter-
wielophanging en
scharnierpunten
verbindingsarm • Controleer de werking.
√√√√
• Smeren met lithiumvet. √√
25 Motorolie • Verversen (warm de motor op al-
vorens olie af te tappen).
• Controleer het olieniveau en con- troleer de machine op olielekka-
ge. √√√√√√
26 Oliefilterpatroon • Vervangen. √√√
27 *Koelsysteem • Controleer het koelvloeistofni-
veau en controleer de machine
op vloeistoflekkage. √√√√√
• Verversen. Elke 3 jaar
28 *Voor- en achterrem-
schakelaar
• Controleer de werking.
√√√√√√
NR. ITEM
CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)UBEBD0D0.book Page 7 Friday, July 2, 2021 1:24 PM

Periodiek onderhoud en afstelling
6-8
6
DAU72800
OPMERKINGLuchtfilter
• Het luchtfilter op dit model is voorzien van een geolied papieren filterelement. Reinig dit niet met perslucht om beschadiging te
voorkomen.
• Het luchtfilterelement moet u vaker vervangen als u vaak in extreem vochtige of stoffige gebieden rijdt.
 Hydraulisch remsysteem
• Controleer regelmatig het remvloeistofniveau en vul indien nodig bij.
• Elke twee jaar moeten de inwendige onderdelen van de hoofdremcilinders en de remklauwen worden vervangen en de remvloei- stof worden ververst.
• De remslangen dienen elke vier jaar te worden vervangen, of wanneer deze zijn gescheurd of beschadigd.29 *Bewegende delen
en kabels •Smeren.
√√√√√
30 *Gasgreephuis en
gaskabel • Controleer werking en vrije slag.
• Stel de vrije slag van de gaskabel
af indien nodig.
• Smeer het gasgreephuis en de gaskabel. √√√√√
31 *Lampen, richting-
aanwijzers en scha-
kelaars • Controleer de werking.
• Stel de koplamplichtbundel af.
√√√√√√
NR. ITEM
CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UBEBD0D0.book Page 8 Friday, July 2, 2021 1:24 PM

Periodiek onderhoud en afstelling
6-9
6
DAU18782
Stroomlijnpanelen verwijderen
en aanbrengenBij het uitvoeren van sommige onder-
houdswerkzaamheden die in dit hoofdstuk
worden beschreven, moeten de afgebeel-
de stroomlijnpanelen worden verwijderd.
Neem deze paragraaf steeds door wanneer
u een stroomlijnpaneel moet verwijderen of
aanbrengen.
DAU93130
Stroomlijnpaneel A en B
Verwijderen van stroomlijnpaneel1. Verwijder de bouten, ringen en druk-clipschroeven, en trek dan het
stroomlijnpaneel A los zoals getoond. 2. Verwijder de bouten en de moer en
trek daarna het stroomlijnpaneel B los
zoals getoond. Aanbrengen van het stroomlijnpaneel
1. Plaats stroomlijnpaneel B in de oor-
spronkelijke positie en breng dan de
bouten en de moer aan.
2. Steek de bovenste uitsteeksels in de
sleuven en plaats dan stroomlijnpa-
neel A in de oorspronkelijke positie.
3. Breng de bouten, ringen en drukclip- schroeven aan.
1. Stroomlijnpaneel A
2. Stroomlijnpaneel B
1 1 1
2
1. Bout en ring
2. Bout
3. Snelsluitschroef
1. Bout
2. Moer
1 1 1
3 3
2
111
11
22
UBEBD0D0.book Page 9 Friday, July 2, 2021 1:24 PM

Periodiek onderhoud en afstelling
6-10
6
DAU19653

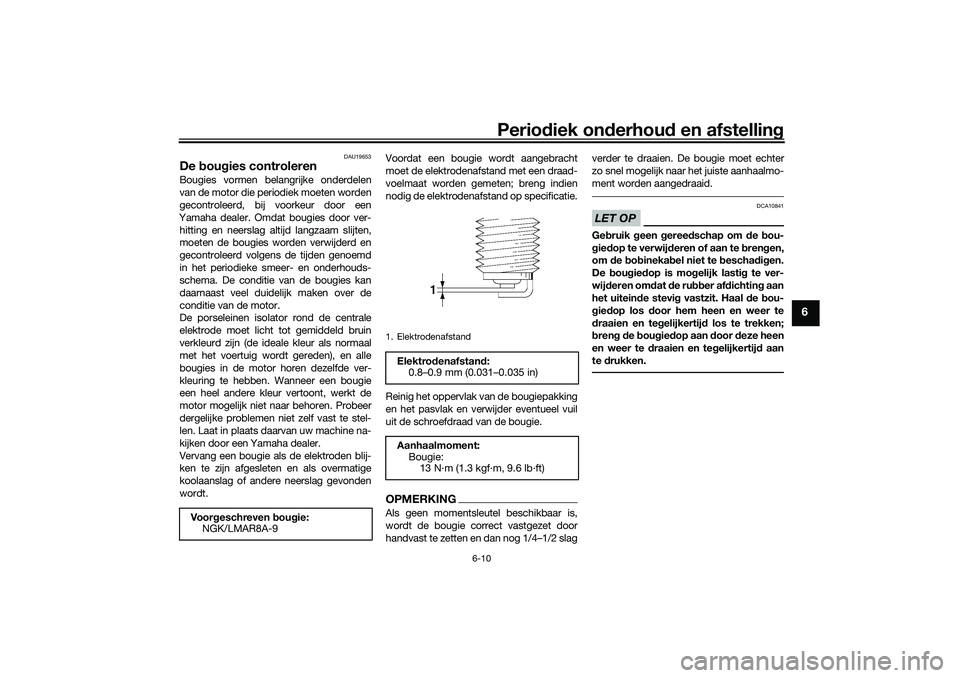

De bougies controlerenBougies vormen belangrijke onderdelen
van de motor die periodiek moeten worden
gecontroleerd, bij voorkeur door een
Yamaha dealer. Omdat bougies door ver- hitting en neerslag altijd langzaam slijten,
moeten de bougies worden verwijderd en
gecontroleerd volgens de tijden genoemd
in het periodieke smeer- en onderhouds-
schema. De conditie van de bougies kan
daarnaast veel duidelijk maken over de
conditie van de motor.
De porseleinen isolator rond de centrale
elektrode moet licht tot gemiddeld bruin
verkleurd zijn (de ideale kleur als normaal
met het voertuig wordt gereden), en alle
bougies in de motor horen dezelfde ver-
kleuring te hebben. Wanneer een bougie
een heel andere kleur vertoont, werkt de
motor mogelijk niet naar behoren. Probeer
dergelijke problemen niet zelf vast te stel-
len. Laat in plaats daarvan uw machine na-
kijken door een Yamaha dealer.
Vervang een bougie als de elektroden blij-
ken te zijn afgesleten en als overmatige
koolaanslag of andere neerslag gevonden
wordt. Voordat een bougie wordt aangebracht
moet de elektrodenafstand met een draad-
voelmaat worden gemeten; breng indien
nodig de elektrodenafstand op specificatie.
Reinig het oppervlak van de bougiepakking
en het pasvlak en verwijder eventueel vuil
uit de schroefdraad van de bougie.
OPMERKINGAls geen momentsleutel beschikbaar is,
wordt de bougie correct vastgezet door
handvast te zetten en dan nog 1/4–1/2 slag verder te draaien. De bougie moet echter
zo snel mogelijk naar het juiste aanhaalmo-
ment worden aangedraaid.
LET OP
DCA10841
Gebruik geen gereedschap om de bou-
giedop te verwijderen of aan te brengen,
om de bobinekabel niet te beschadigen.
De bougiedop is mogelijk lastig te ver-
wijderen omdat de rubber afdichting aan
het uiteinde stevig vastzit. Haal de bou-
giedop los door hem heen en weer te
draaien en tegelijkertijd los te trekken;
breng de bougiedop aan door deze heen
en weer te draaien en tegelijkertijd aan
te drukken.
Voorgeschreven bougie:
NGK/LMAR8A-9
1. Elektrodenafstand
Elektrodenafstand:0.8–0.9 mm (0.031–0.035 in)
Aanhaalmoment: Bougie:13 N·m (1.3 kgf·m, 9.6 lb·ft)
UBEBD0D0.book Page 10 Friday, July 2, 2021 1:24 PM

Periodiek onderhoud en afstelling
6-11
6
DAU36113
FilterbusDit model is voorzien van een filterbus die
voorkomt dat brandstofdampen naar de at-
mosfeer ontsnappen. Controleer alvorens
met deze machine te rijden het volgende: Controleer alle slangaansluitingen.
 Controleer de slangen en de filterbus
op barsten of beschadiging. Vervang
indien beschadigd.
 Controleer de ontluchtingsinrichting
van de filterbus op verstopping en rei-
nig deze indien nodig.
DAU93141
Motorolie en oliefilterpatroonVóór iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de olie
worden ververst en de oliefilterpatroon
worden vervangen volgens de intervalperi-
oden vermeld in het periodieke smeer- en
onderhoudsschema.
Om het motorolieniveau te controleren
1. Zet de machine op een vlakke onder- grond en houd deze rechtop. Wan-
neer de machine iets schuin staat, kan
het niveau al foutief worden afgelezen.
2. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
3. Wacht een paar minuten tot de olie tot rust is gekomen voor een correcte af-
lezing, en controleer dan het olieni-
veau via het kijkglas voor het
motorolieniveau linksonder in het car-
ter.OPMERKINGHet motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveau
staan.
4. Als de motorolie beneden de merk-
streep voor minimumniveau staat, vul
dan voldoende olie van de aanbevolen
soort bij tot het correcte niveau.OPMERKINGControleer de o-ring op beschadiging en
vervang deze indien nodig.
1. Filterbus
2. Ontluchtingsslang filterbus
2 2 2 1 1
1. Olievuldop
2. Kijkglas olieniveau
3. Merkstreep maximumniveau
4. Merkstreep minimumniveau
1 1 1
2 2
3
4
UBEBD0D0.book Page 11 Friday, July 2, 2021 1:24 PM
