YAMAHA YZF-R7 2022 Manuale de Empleo (in Spanish)

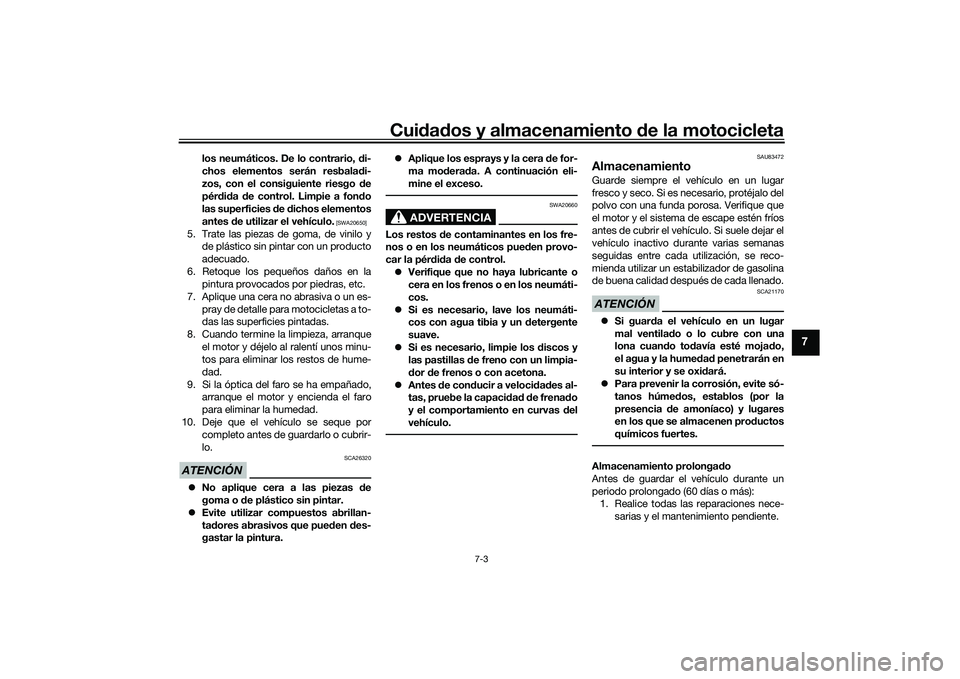

Cuidados y almacenamiento de la motocicleta
7-3
7
los neumáticos. De lo contrario, di-
chos elementos serán resbaladi-
zos, con el consiguiente riesgo de
pérdida de control. Limpie a fondo
las superficies de dichos elementos
antes de utilizar el vehículo.
[SWA20650]
5. Trate las piezas de goma, de vinilo yde plástico sin pintar con un producto
adecuado.
6. Retoque los pequeños daños en la pintura provocados por piedras, etc.
7. Aplique una cera no abrasiva o un es- pray de detalle para motocicletas a to-
das las superficies pintadas.
8. Cuando termine la limpieza, arranque
el motor y déjelo al ralentí unos minu-
tos para eliminar los restos de hume-
dad.
9. Si la óptica del faro se ha empañado, arranque el motor y encienda el faro
para eliminar la humedad.
10. Deje que el vehículo se seque por completo antes de guardarlo o cubrir-
lo.ATENCIÓN
SCA26320
No aplique cera a las piezas de
goma o de plástico sin pintar.
 Evite utilizar compuestos abrillan-
tadores abrasivos que pueden des-
gastar la pintura. 
Aplique los esprays y la cera de for-
ma moderada. A continuación eli-
mine el exceso.
ADVERTENCIA
SWA20660
Los restos de contaminantes en los fre-
nos o en los neumáticos pueden provo-
car la pérdida de control.
 Verifique que no haya lubricante o
cera en los frenos o en los neumáti-
cos.
 Si es necesario, lave los neumáti-
cos con agua tibia y un detergente
suave.
 Si es necesario, limpie los discos y
las pastillas de freno con un limpia-
dor de frenos o con acetona.
 Antes de conducir a velocidades al-
tas, pruebe la capacidad de frenado
y el comportamiento en curvas del
vehículo.
SAU83472
AlmacenamientoGuarde siempre el vehículo en un lugar
fresco y seco. Si es necesario, protéjalo del
polvo con una funda porosa. Verifique que
el motor y el sistema de escape estén fríos
antes de cubrir el vehículo. Si suele dejar el
vehículo inactivo durante varias semanas
seguidas entre cada utilización, se reco-
mienda utilizar un estabilizador de gasolina
de buena calidad después de cada llenado.ATENCIÓN
SCA21170
Si guarda el vehículo en un lugar
mal ventilado o lo cubre con una
lona cuando todavía esté mojado,
el agua y la humedad penetrarán en
su interior y se oxidará.
 Para prevenir la corrosión, evite só-
tanos húmedos, establos (por la
presencia de amoníaco) y lugares
en los que se almacenen productos
químicos fuertes.Almacenamiento prolongado
Antes de guardar el vehículo durante un
periodo prolongado (60 días o más):
1. Realice todas las reparaciones nece-
sarias y el mantenimiento pendiente.
UBEBS0S0.book Page 3 Friday, July 2, 2021 10:18 AM

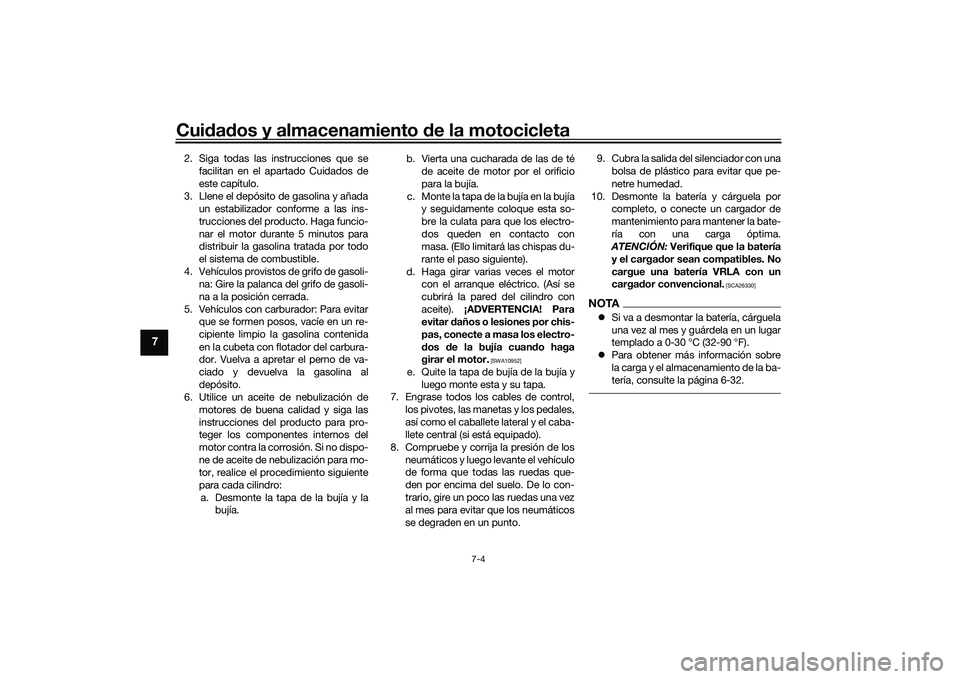

Cuidados y almacenamiento de la motocicleta
7-4
7
2. Siga todas las instrucciones que sefacilitan en el apartado Cuidados de
este capítulo.
3. Llene el depósito de gasolina y añada un estabilizador conforme a las ins-
trucciones del producto. Haga funcio-
nar el motor durante 5 minutos para
distribuir la gasolina tratada por todo
el sistema de combustible.
4. Vehículos provistos de grifo de gasoli- na: Gire la palanca del grifo de gasoli-
na a la posición cerrada.
5. Vehículos con carburador: Para evitar que se formen posos, vacíe en un re-
cipiente limpio la gasolina contenida
en la cubeta con flotador del carbura-
dor. Vuelva a apretar el perno de va-
ciado y devuelva la gasolina al
depósito.
6. Utilice un aceite de nebulización de
motores de buena calidad y siga las
instrucciones del producto para pro-
teger los componentes internos del
motor contra la corrosión. Si no dispo-
ne de aceite de nebulización para mo-
tor, realice el procedimiento siguiente
para cada cilindro:a. Desmonte la tapa de la bujía y la bujía. b. Vierta una cucharada de las de té
de aceite de motor por el orificio
para la bujía.
c. Monte la tapa de la bujía en la bujía y seguidamente coloque esta so-
bre la culata para que los electro-
dos queden en contacto con
masa. (Ello limitará las chispas du-
rante el paso siguiente).
d. Haga girar varias veces el motor con el arranque eléctrico. (Así se
cubrirá la pared del cilindro con
aceite). ¡ADVERTENCIA! Para
evitar daños o lesiones por chis-
pas, conecte a masa los electro-
dos de la bujía cuando haga
girar el motor.
[SWA10952]
e. Quite la tapa de bujía de la bujía y
luego monte esta y su tapa.
7. Engrase todos los cables de control,
los pivotes, las manetas y los pedales,
así como el caballete lateral y el caba-
llete central (si está equipado).
8. Compruebe y corrija la presión de los neumáticos y luego levante el vehículo
de forma que todas las ruedas que-
den por encima del suelo. De lo con-
trario, gire un poco las ruedas una vez
al mes para evitar que los neumáticos
se degraden en un punto. 9. Cubra la salida del silenciador con una
bolsa de plástico para evitar que pe-
netre humedad.
10. Desmonte la batería y cárguela por completo, o conecte un cargador de
mantenimiento para mantener la bate-
ría con una carga óptima.
ATENCIÓN: Verifique que la batería
y el cargador sean compatibles. No
cargue una batería VRLA con un
cargador convencional.
[SCA26330]
NOTA Si va a desmontar la batería, cárguela
una vez al mes y guárdela en un lugar
templado a 0-30 °C (32-90 °F).
 Para obtener más información sobre
la carga y el almacenamiento de la ba-
tería, consulte la página 6-32.
UBEBS0S0.book Page 4 Friday, July 2, 2021 10:18 AM

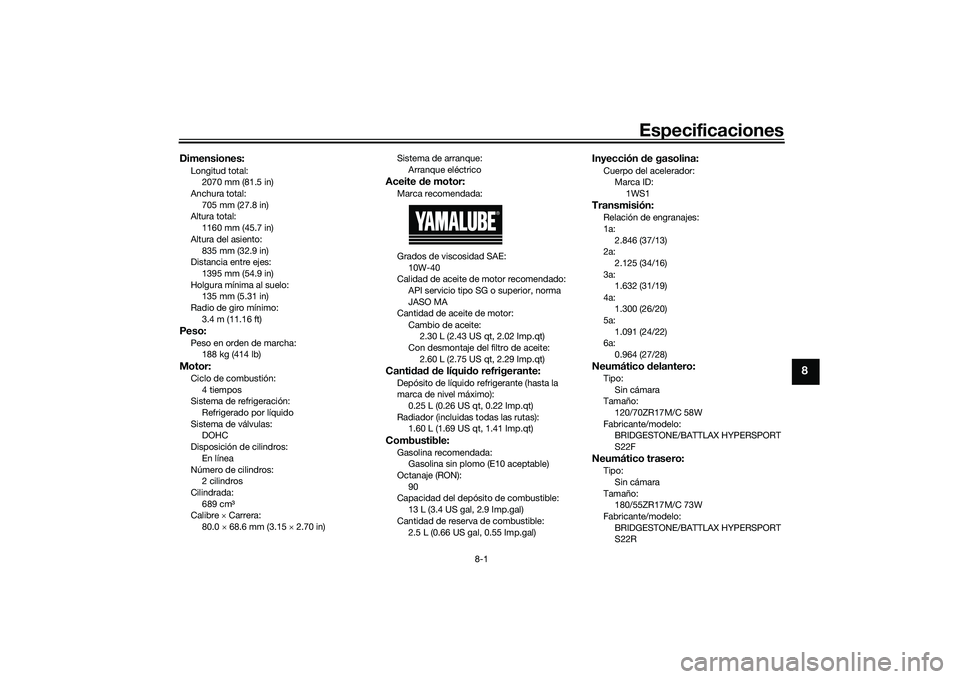

Especificaciones
8-1
8
Dimensiones:Longitud total:2070 mm (81.5 in)
Anchura total:
705 mm (27.8 in)
Altura total: 1160 mm (45.7 in)
Altura del asiento: 835 mm (32.9 in)
Distancia entre ejes:
1395 mm (54.9 in)
Holgura mínima al suelo: 135 mm (5.31 in)
Radio de giro mínimo: 3.4 m (11.16 ft)Peso:Peso en orden de marcha:188 kg (414 lb)Motor:Ciclo de combustión:
4 tiempos
Sistema de refrigeración: Refrigerado por líquido
Sistema de válvulas: DOHC
Disposición de cilindros:
En línea
Número de cilindros: 2 cilindros
Cilindrada: 689 cm3
Calibre  Carrera:
80.0  68.6 mm (3.15  2.70 in) Sistema de arranque:
Arranque eléctrico
Aceite de motor:Marca recomendada:
Grados de viscosidad SAE:10W-40
Calidad de aceite de motor recomendado:
API servicio tipo SG o superior, norma
JASO MA
Cantidad de aceite de motor:
Cambio de aceite:2.30 L (2.43 US qt, 2.02 Imp.qt)
Con desmontaje del filtro de aceite:
2.60 L (2.75 US qt, 2.29 Imp.qt)Cantidad de líquido refrigerante:Depósito de líquido refrigerante (hasta la
marca de nivel máximo):0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiador (incluidas todas las rutas): 1.60 L (1.69 US qt, 1.41 Imp.qt)Combustible:Gasolina recomendada:Gasolina sin plomo (E10 aceptable)
Octanaje (RON): 90
Capacidad del depósito de combustible:
13 L (3.4 US gal, 2.9 Imp.gal)
Cantidad de reserva de combustible: 2.5 L (0.66 US gal, 0.55 Imp.gal)
Inyección de gasolina:Cuerpo del acelerador:Marca ID:1WS1Transmisión:Relación de engranajes:
1a: 2.846 (37/13)
2a:
2.125 (34/16)
3a: 1.632 (31/19)
4a: 1.300 (26/20)
5a:
1.091 (24/22)
6a: 0.964 (27/28)Neumático delantero:Tipo:
Sin cámara
Tamaño: 120/70ZR17M/C 58W
Fabricante/modelo: BRIDGESTONE/BATTLAX HYPERSPORT S22FNeumático trasero:Tipo:
Sin cámara
Tamaño: 180/55ZR17M/C 73W
Fabricante/modelo: BRIDGESTONE/BATTLAX HYPERSPORT S22R
UBEBS0S0.book Page 1 Friday, July 2, 2021 10:18 AM

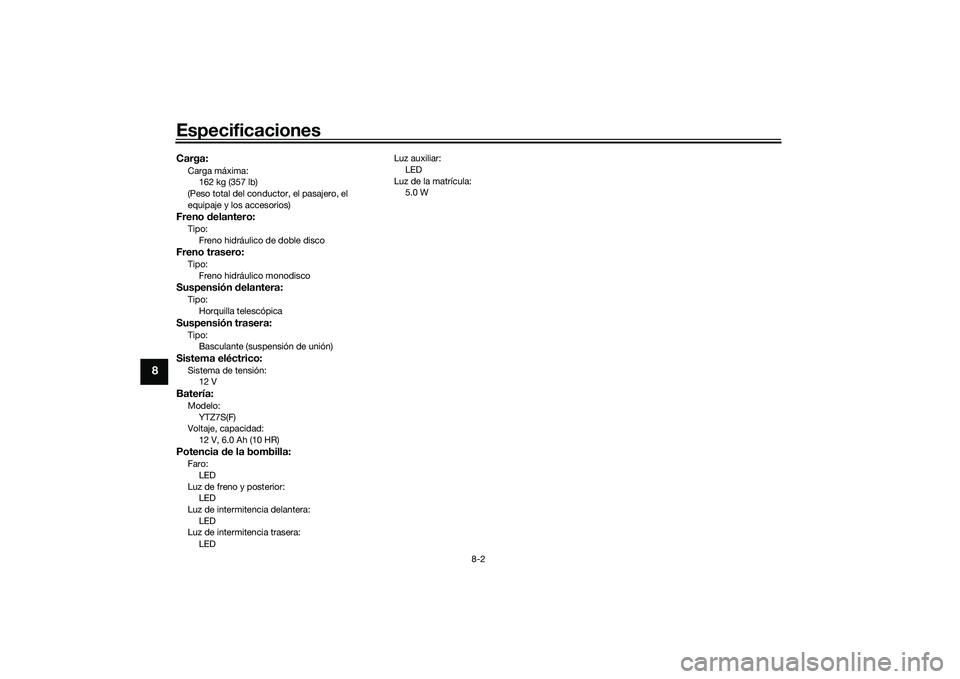

Especificaciones
8-2
8
Carga:Carga máxima:162 kg (357 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Freno delantero:Tipo: Freno hidráulico de doble discoFreno trasero:Tipo:Freno hidráulico monodiscoSuspensión delantera:Tipo:
Horquilla telescópicaSuspensión trasera:Tipo:Basculante (suspensión de unión)Sistema eléctrico:Sistema de tensión:12 VBatería:Modelo:
YTZ7S(F)
Voltaje, capacidad: 12 V, 6.0 Ah (10 HR)Potencia de la bombilla:Faro:
LED
Luz de freno y posterior: LED
Luz de intermitencia delantera: LED
Luz de intermitencia trasera:
LED Luz auxiliar:
LED
Luz de la matrícula: 5.0 W
UBEBS0S0.book Page 2 Friday, July 2, 2021 10:18 AM

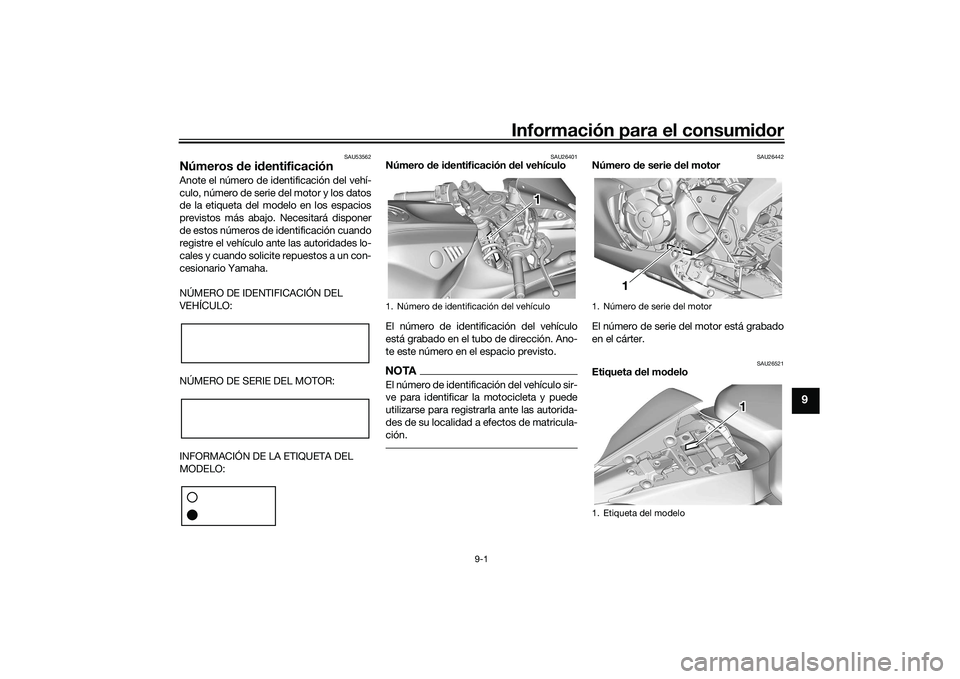

Información para el consumidor
9-1
9
SAU53562
Números de identificaciónAnote el número de identificación del vehí-
culo, número de serie del motor y los datos
de la etiqueta del modelo en los espacios
previstos más abajo. Necesitará disponer
de estos números de identificación cuando
registre el vehículo ante las autoridades lo-
cales y cuando solicite repuestos a un con-
cesionario Yamaha.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
NÚMERO DE SERIE DEL MOTOR:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26401
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Ano-
te este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ción.
SAU26442
Número de serie del motor
El número de serie del motor está grabado
en el cárter.
SAU26521
Etiqueta del modelo
1. Número de identificación del vehículo
1 11 1
1. Número de serie del motor
1. Etiqueta del modelo
1 1 1
1 1 1
UBEBS0S0.book Page 1 Friday, July 2, 2021 10:18 AM

Información para el consumidor
9-2
9
La etiqueta del modelo está pegada en el
bastidor debajo del asiento del pasajero.
(Véase la página 3-19). Anote los datos que
figuran en esta etiqueta en el espacio pre-
visto. Necesitará estos datos cuando soli-
cite repuestos a un concesionario Yamaha.
SAU69910
Conector de diagnósticoEl conector de diagnóstico está situado
como se muestra.
SAU85300
Registro de los datos del vehícu-
loE n l a E CU d e es t e m o de l o se g u ar da n a l g u -
nos datos del vehículo que sirven para el
diagnóstico de fallos y que se utilizan asi-
mismo a efectos de investigación, análisis
estadístico y desarrollo.
Aunque los sensores y los datos que se re-
gistran varían según el modelo, los princi-
pales tipos de datos son: Datos del estado del vehículo y del
funcionamiento del motor
 Datos relacionados con la inyección
de gasolina y las emisiones
Estos datos se cargan únicamente cuando
se conecta al vehículo una herramienta de
diagnóstico especial Yamaha, por ejemplo
cuando se realizan comprobaciones de
mantenimiento o procedimientos de servi-
cio.
Los datos del vehículo transmitidos se tra-
tarán adecuadamente conforme a la si-
guiente política de privacidad.
Política de privacidad
Yamaha no comunicará estos datos a ter- ceros excepto en los casos siguientes. Asi-
mismo, Yamaha puede proporcionar datos
1. Conector de diagnóstico
1 1 1
https://www.yamaha-motor.eu/es/
es/privacy/privacy-policy/
UBEBS0S0.book Page 2 Friday, July 2, 2021 10:18 AM

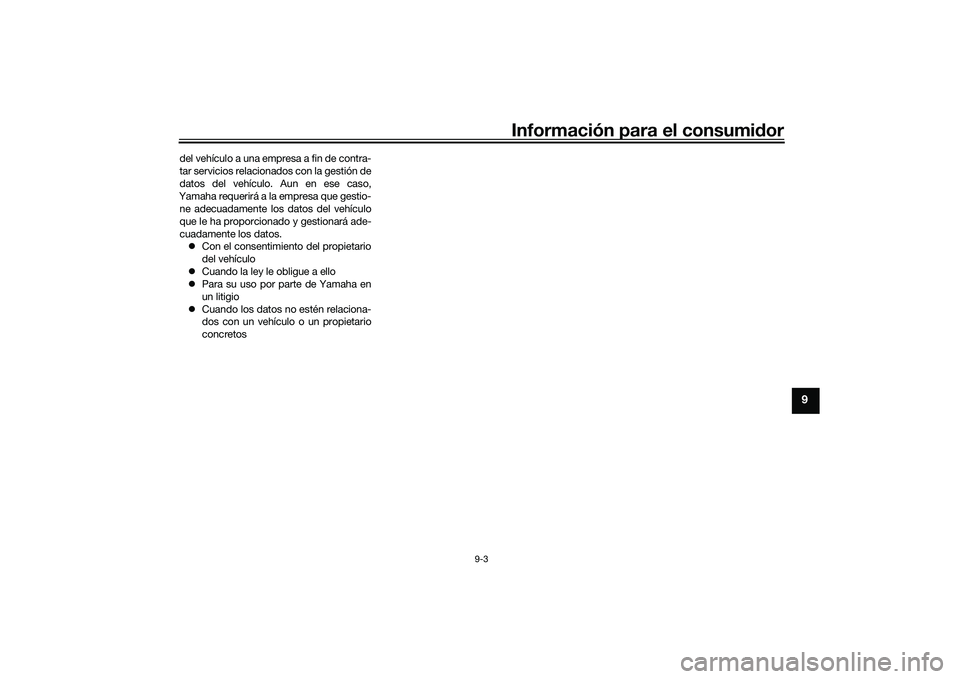

Información para el consumidor
9-3
9
del vehículo a una empresa a fin de contra-
tar servicios relacionados con la gestión de
datos del vehículo. Aun en ese caso,
Yamaha requerirá a la empresa que gestio- ne adecuadamente los datos del vehículo
que le ha proporcionado y gestionará ade-
cuadamente los datos.  Con el consentimiento del propietario
del vehículo
 Cuando la ley le obligue a ello
 Para su uso por parte de Yamaha en
un litigio
 Cuando los datos no estén relaciona-
dos con un vehículo o un propietario
concretos
UBEBS0S0.book Page 3 Friday, July 2, 2021 10:18 AM

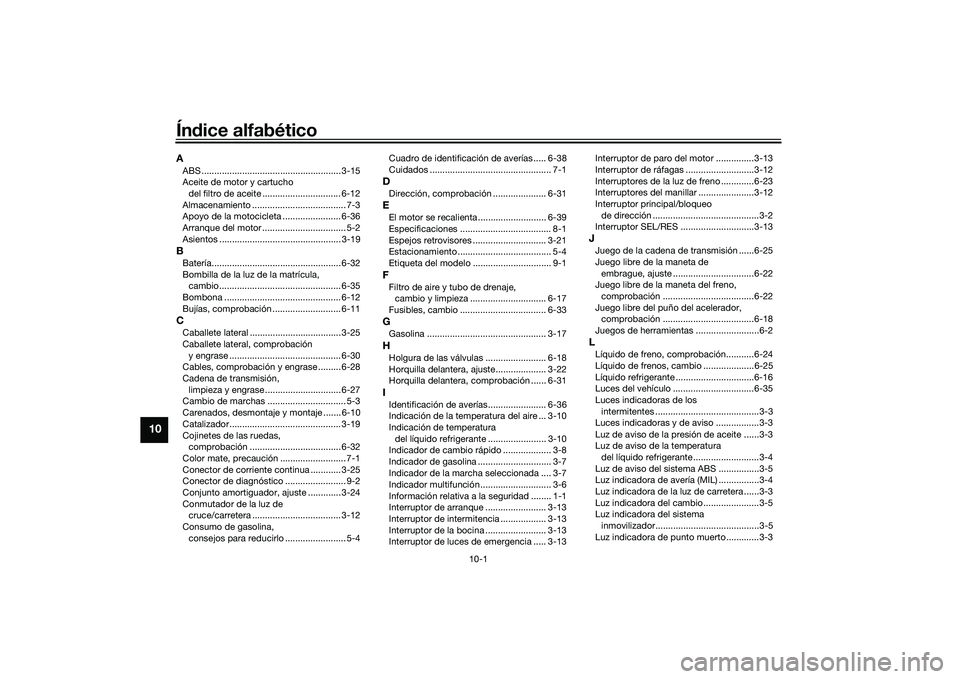

10-1
10
Índice alfabéticoAABS ....................................................... 3-15
Aceite de motor y cartucho del filtro de aceite ............................... 6-12
Almacenamiento ..................................... 7-3
Apoyo de la motocicleta ....................... 6-36
Arranque del motor ................................. 5-2
Asientos ................................................ 3-19BBatería................................................... 6-32
Bombilla de la luz de la matrícula, cambio................................................ 6-35
Bombona .............................................. 6-12
Bujías, comprobación ........................... 6-11CCaballete lateral .................................... 3-25
Caballete lateral, comprobación y engrase ............................................ 6-30
Cables, comprobación y engrase ......... 6-28
Cadena de transmisión,
limpieza y engrase .............................. 6-27
Cambio de marchas ............................... 5-3
Carenados, desmontaje y montaje ....... 6-10
Catalizador............................................ 3-19
Cojinetes de las ruedas, comprobación .................................... 6-32
Color mate, precaución .......................... 7-1
Conector de corriente continua ............ 3-25
Conector de diagnóstico ........................ 9-2
Conjunto amortiguador, ajuste ............. 3-24
Conmutador de la luz de cruce/carretera ................................... 3-12
Consumo de gasolina, consejos para reducirlo ........................ 5-4 Cuadro de identificación de averías ..... 6-38
Cuidados ................................................ 7-1
DDirección, comprobación ..................... 6-31EEl motor se recalienta ........................... 6-39
Especificaciones .................................... 8-1
Espejos retrovisores ............................. 3-21
Estacionamiento ..................................... 5-4
Etiqueta del modelo ............................... 9-1FFiltro de aire y tubo de drenaje,
cambio y limpieza .............................. 6-17
Fusibles, cambio .................................. 6-33GGasolina ............................................... 3-17HHolgura de las válvulas ........................ 6-18
Horquilla delantera, ajuste.................... 3-22
Horquilla delantera, comprobación ...... 6-31IIdentificación de averías....................... 6-36
Indicación de la temperatura del aire ... 3-10
Indicación de temperatura del líquido refrigerante ....................... 3-10
Indicador de cambio rápido ................... 3-8
Indicador de gasolina ............................. 3-7
Indicador de la marcha seleccionada .... 3-7
Indicador multifunción ............................ 3-6
Información relativa a la seguridad ........ 1-1
Interruptor de arranque ........................ 3-13
Interruptor de intermitencia .................. 3-13
Interruptor de la bocina ........................ 3-13
Interruptor de luces de emergencia ..... 3-13 Interruptor de paro del motor ...............3-13
Interruptor de ráfagas ...........................3-12
Interruptores de la luz de freno .............6-23
Interruptores del manillar ......................3-12
Interruptor principal/bloqueo
de dirección ..........................................3-2
Interruptor SEL/RES .............................3-13
JJuego de la cadena de transmisión ......6-25
Juego libre de la maneta de
embrague, ajuste ................................6-22
Juego libre de la maneta del freno, comprobación ....................................6-22
Juego libre del puño del acelerador, comprobación ....................................6-18
Juegos de herramientas .........................6-2LLíquido de freno, comprobación...........6-24
Líquido de frenos, cambio ....................6-25
Líquido refrigerante ...............................6-16
Luces del vehículo ................................6-35
Luces indicadoras de los intermitentes .........................................3-3
Luces indicadoras y de aviso .................3-3
Luz de aviso de la presión de aceite ......3-3
Luz de aviso de la temperatura del líquido refrigerante ..........................3-4
Luz de aviso del sistema ABS ................3-5
Luz indicadora de avería (MIL) ................3-4
Luz indicadora de la luz de carretera ......3-3
Luz indicadora del cambio......................3-5
Luz indicadora del sistema inmovilizador.........................................3-5
Luz indicadora de punto muerto .............3-3
UBEBS0S0.book Page 1 Friday, July 2, 2021 10:18 AM

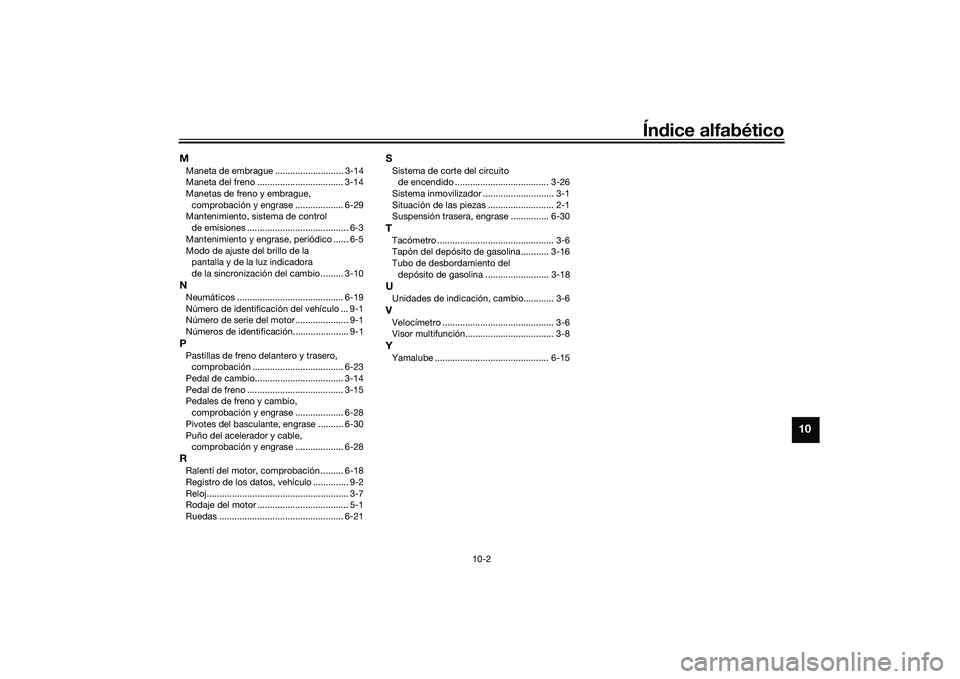

Índice alfabético
10-2
10
MManeta de embrague ........................... 3-14
Maneta del freno .................................. 3-14
Manetas de freno y embrague, comprobación y engrase ................... 6-29
Mantenimiento, sistema de control de emisiones ........................................ 6-3
Mantenimiento y engrase, periódico ...... 6-5
Modo de ajuste del brillo de la pantalla y de la luz indicadora
de la sincronización del cambio ......... 3-10NNeumáticos .......................................... 6-19
Número de identificación del vehículo ... 9-1
Número de serie del motor..................... 9-1
Números de identificación...................... 9-1PPastillas de freno delantero y trasero, comprobación .................................... 6-23
Pedal de cambio................................... 3-14
Pedal de freno ...................................... 3-15
Pedales de freno y cambio, comprobación y engrase ................... 6-28
Pivotes del basculante, engrase .......... 6-30
Puño del acelerador y cable, comprobación y engrase ................... 6-28RRalentí del motor, comprobación ......... 6-18
Registro de los datos, vehículo .............. 9-2
Reloj........................................................ 3-7
Rodaje del motor .................................... 5-1
Ruedas ................................................. 6-21
SSistema de corte del circuito de encendido ..................................... 3-26
Sistema inmovilizador ............................ 3-1
Situación de las piezas .......................... 2-1
Suspensión trasera, engrase ............... 6-30TTacómetro .............................................. 3-6
Tapón del depósito de gasolina........... 3-16
Tubo de desbordamiento del depósito de gasolina ......................... 3-18UUnidades de indicación, cambio............ 3-6VVelocímetro ............................................ 3-6
Visor multifunción................................... 3-8YYamalube ............................................. 6-15
UBEBS0S0.book Page 2 Friday, July 2, 2021 10:18 AM

A5-yoko_Blank.fm Page 1 Thursday, December 8, 2011 2:18 PM
