Mantenimiento y ajustes periódicos6-32
6
SAU23292

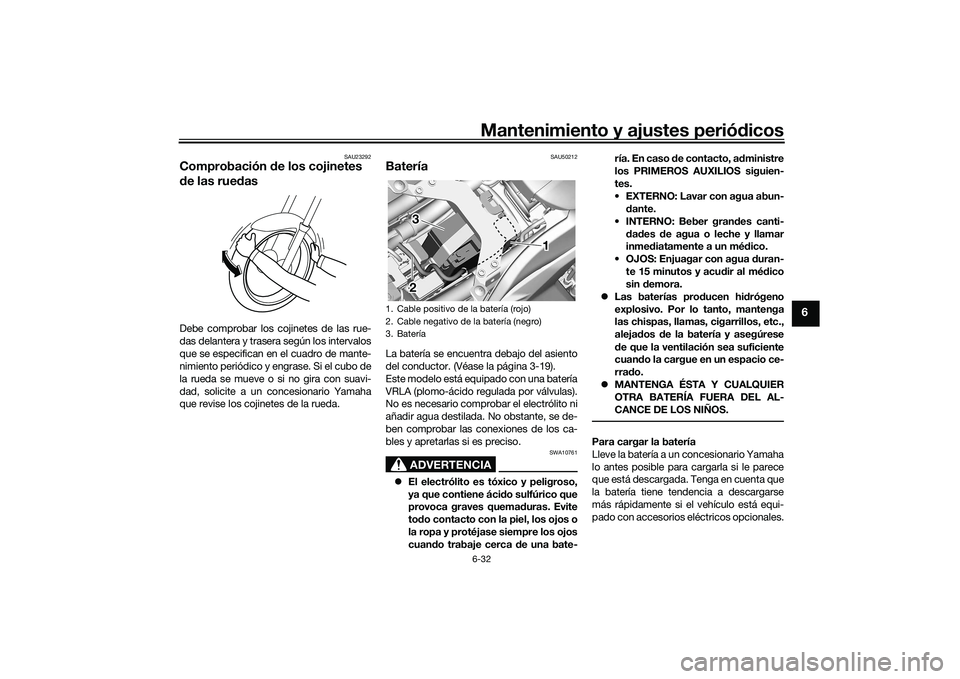

Comprobación de los cojinetes
de las ruedasDebe comprobar los cojinetes de las rue-
das delantera y trasera según los intervalos
que se especifican en el cuadro de mante-
nimiento periódico y engrase. Si el cubo de
la rueda se mueve o si no gira con suavi-
dad, solicite a un concesionario Yamaha
que revise los cojinetes de la rueda.
SAU50212
BateríaLa batería se encuentra debajo del asiento
del conductor. (Véase la página 3-19).
Este modelo está equipado con una batería
VRLA (plomo-ácido regulada por válvulas).
No es necesario comprobar el electrólito ni
añadir agua destilada. No obstante, se de-
ben comprobar las conexiones de los ca-
bles y apretarlas si es preciso.
ADVERTENCIA
SWA10761
El electrólito es tóxico y peligroso,
ya que contiene ácido sulfúrico que
provoca graves quemaduras. Evite
todo contacto con la piel, los ojos o
la ropa y protéjase siempre los ojos
cuando trabaje cerca de una bate- ría. En caso de contacto, administre
los PRIMEROS AUXILIOS siguien-
tes.
EXTERNO: Lavar con agua abun- dante.
INTERNO: Beber grandes canti- dades de agua o leche y llamar
inmediatamente a un médico.
OJOS: Enjuagar con agua duran- te 15 minutos y acudir al médico
sin demora.
 Las baterías producen hidrógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc.,
alejados de la batería y asegúrese
de que la ventilación sea suficiente
cuando la cargue en un espacio ce-
rrado.
 MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-
CANCE DE LOS NIÑOS.
Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta que
la batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.
1. Cable positivo de la batería (rojo)
2. Cable negativo de la batería (negro)
3. Batería
1 1 1
23
23
UBEBS0S0.book Page 32 Friday, July 2, 2021 10:18 AM

Mantenimiento y ajustes periódicos
6-33
6
ATENCIÓN
SCA16522
Para cargar una batería VRLA (plomo-
ácido regulada por válvulas) es necesa-
rio un cargador especial (de tensión
constante). El uso de un cargador con-
vencional dañará la batería.Almacenamiento de la batería1. Si no va a utilizar el vehículo durante
más de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco.
ATENCIÓN: Para extraer la batería
debe desactivar el interruptor prin-
cipal y, a continuación, desconec-
tar el cable negativo antes de
desconectar el positivo.
[SCA16304]
2. Si va a guardar la batería durante más de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
3. Cargue completamente la batería an- tes de instalarla. ATENCIÓN: Cuando
vaya a instalar la batería, verifique
que el interruptor principal esté
desactivado y, a continuación, co-
necte el cable positivo antes de co-
nectar el negativo.
[SCA16842]
4. Una vez instalada la batería, verifique
que los cables estén correctamente
conectados a los bornes.ATENCIÓN
SCA16531
Mantenga siempre la batería cargada. El
almacenamiento de una batería descar-
gada puede dañarla de forma irrepara-
ble.
SAU59876

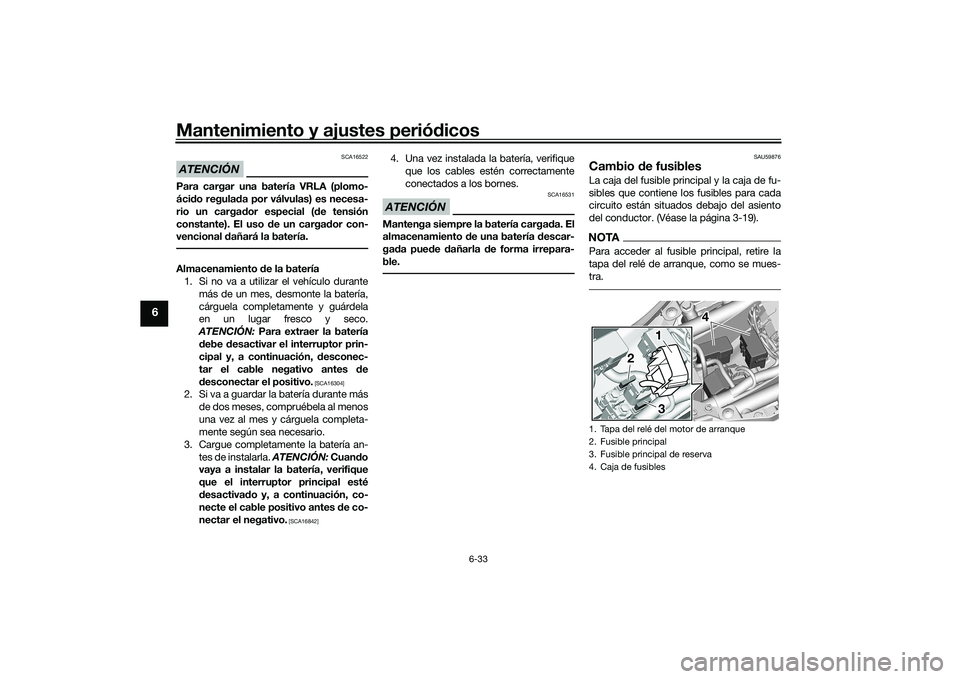

Cambio de fusiblesLa caja del fusible principal y la caja de fu-
sibles que contiene los fusibles para cada
circuito están situados debajo del asiento
del conductor. (Véase la página 3-19).NOTAPara acceder al fusible principal, retire la
tapa del relé de arranque, como se mues-
tra.1. Tapa del relé del motor de arranque
2. Fusible principal
3. Fusible principal de reserva
4. Caja de fusibles
444
1
2
31
2
3
UBEBS0S0.book Page 33 Friday, July 2, 2021 10:18 AM

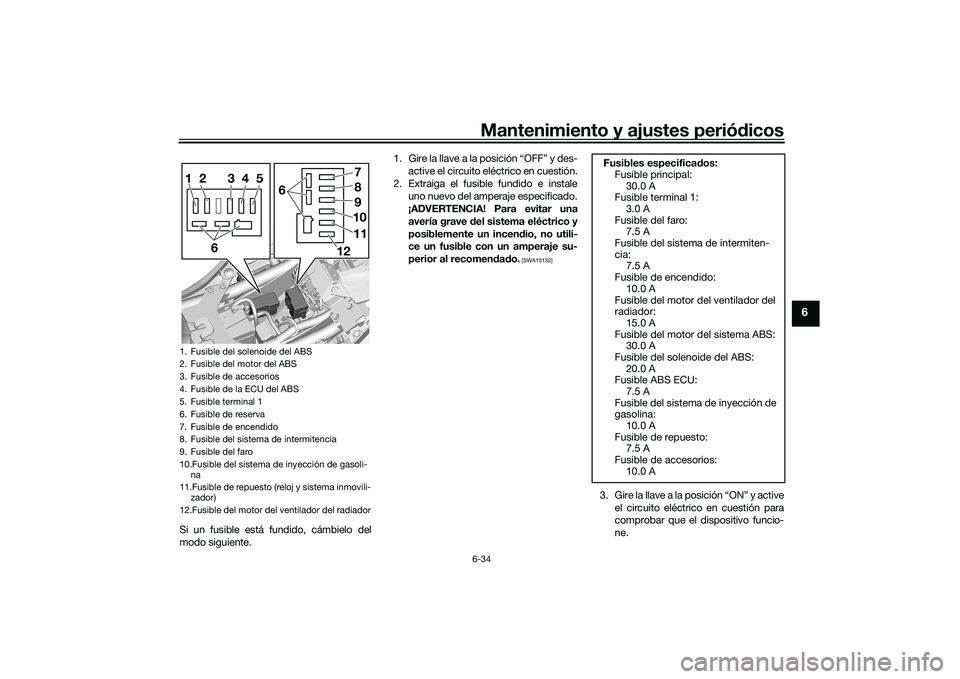

Mantenimiento y ajustes periódicos6-34
6
Si un fusible está fundido, cámbielo del
modo siguiente.1. Gire la llave a la posición “OFF” y des-
active el circuito eléctrico en cuestión.
2. Extraiga el fusible fundido e instale uno nuevo del amperaje especificado.
¡ADVERTENCIA! Para evitar una
avería grave del sistema eléctrico y
posiblemente un incendio, no utili-
ce un fusible con un amperaje su-
perior al recomendado.
[SWA15132]
3. Gire la llave a la posición “ON” y active el circuito eléctrico en cuestión para
comprobar que el dispositivo funcio-
ne.
1. Fusible del solenoide del ABS
2. Fusible del motor del ABS
3. Fusible de accesorios
4. Fusible de la ECU del ABS
5. Fusible terminal 1
6. Fusible de reserva
7. Fusible de encendido
8. Fusible del sistema de intermitencia
9. Fusible del faro
10.Fusible del sistema de inyección de gasoli-na
11.Fusible de repuesto (reloj y sistema inmovili- zador)
12.Fusible del motor del ventilador del radiador
5 7
8
910
11
12
6
6 4321
Fusibles especificados:
Fusible principal:
30.0 A
Fusible terminal 1: 3.0 A
Fusible del faro: 7.5 A
Fusible del sistema de intermiten-
cia: 7.5 A
Fusible de encendido:
10.0 A
Fusible del motor del ventilador del
radiador:
15.0 A
Fusible del motor del sistema ABS: 30.0 A
Fusible del solenoide del ABS: 20.0 A
Fusible ABS ECU:
7.5 A
Fusible del sistema de inyección de
gasolina:
10.0 A
Fusible de repuesto: 7.5 A
Fusible de accesorios: 10.0 A
UBEBS0S0.book Page 34 Friday, July 2, 2021 10:18 AM

Mantenimiento y ajustes periódicos
6-35
6
4. Si el fusible se funde de nuevo inme-diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.
SAU80380

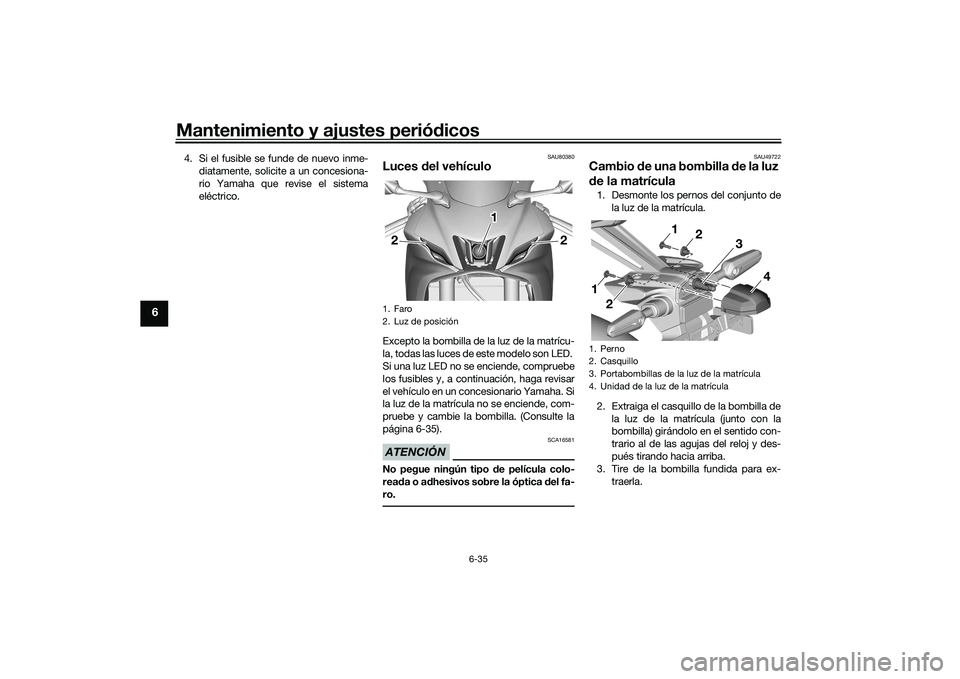

Luces del vehículoExcepto la bombilla de la luz de la matrícu-
la, todas las luces de este modelo son LED.
Si una luz LED no se enciende, compruebe
los fusibles y, a continuación, haga revisar
el vehículo en un concesionario Yamaha. Si
la luz de la matrícula no se enciende, com-
pruebe y cambie la bombilla. (Consulte la
página 6-35).ATENCIÓN
SCA16581
No pegue ningún tipo de película colo-
reada o adhesivos sobre la óptica del fa-
ro.
SAU49722
Cambio de una bombilla de la luz
de la matrícula1. Desmonte los pernos del conjunto dela luz de la matrícula.
2. Extraiga el casquillo de la bombilla de la luz de la matrícula (junto con la
bombilla) girándolo en el sentido con-
trario al de las agujas del reloj y des-
pués tirando hacia arriba.
3. Tire de la bombilla fundida para ex-
traerla.
1. Faro
2. Luz de posición
1 1 1
2 2
2 2
1. Perno
2. Casquillo
3. Portabombillas de la luz de la matrícula
4. Unidad de la luz de la matrícula
1
1
2
2
4
3
UBEBS0S0.book Page 35 Friday, July 2, 2021 10:18 AM

Mantenimiento y ajustes periódicos6-36
6
4. Introduzca una nueva bombilla en elportabombillas.
5. Monte el casquillo (con la bombilla)
empujándolo hacia dentro y girándolo
en el sentido de las agujas del reloj
hasta que se detenga.
6. Sitúe la unidad de la luz de la matrícu- la en su posición original y coloque los
pernos.
SAU67131

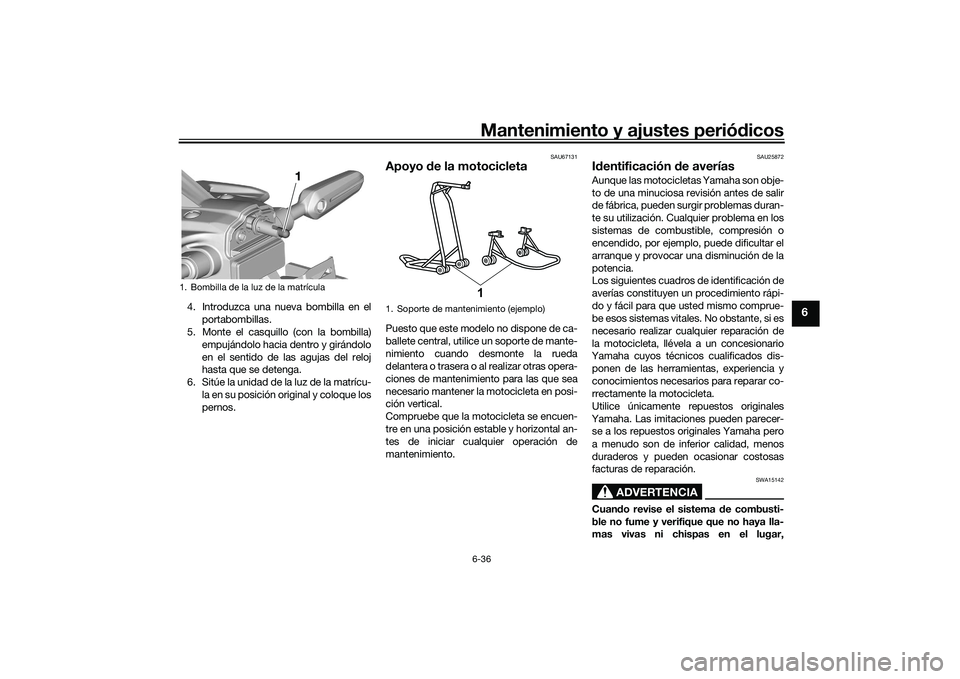

Apoyo de la motocicletaPuesto que este modelo no dispone de ca-
ballete central, utilice un soporte de mante-
nimiento cuando desmonte la rueda
delantera o trasera o al realizar otras opera-
ciones de mantenimiento para las que sea
necesario mantener la motocicleta en posi-
ción vertical.
Compruebe que la motocicleta se encuen-
tre en una posición estable y horizontal an-
tes de iniciar cualquier operación de
mantenimiento.
SAU25872
Identificación de averíasAunque las motocicletas Yamaha son obje-
to de una minuciosa revisión antes de salir
de fábrica, pueden surgir problemas duran-
te su utilización. Cualquier problema en los
sistemas de combustible, compresión o
encendido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
Los siguientes cuadros de identificación de
averías constituyen un procedimiento rápi-
do y fácil para que usted mismo comprue-
be esos sistemas vitales. No obstante, si es
necesario realizar cualquier reparación de
la motocicleta, llévela a un concesionario
Yamaha cuyos técnicos cualificados dis-
ponen de las herramientas, experiencia y
conocimientos necesarios para reparar co-
rrectamente la motocicleta.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer-
se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.
ADVERTENCIA
SWA15142
Cuando revise el sistema de combusti-
ble no fume y verifique que no haya lla-
mas vivas ni chispas en el lugar,
1. Bombilla de la luz de la matrícula
1
1. Soporte de mantenimiento (ejemplo)
1
UBEBS0S0.book Page 36 Friday, July 2, 2021 10:18 AM

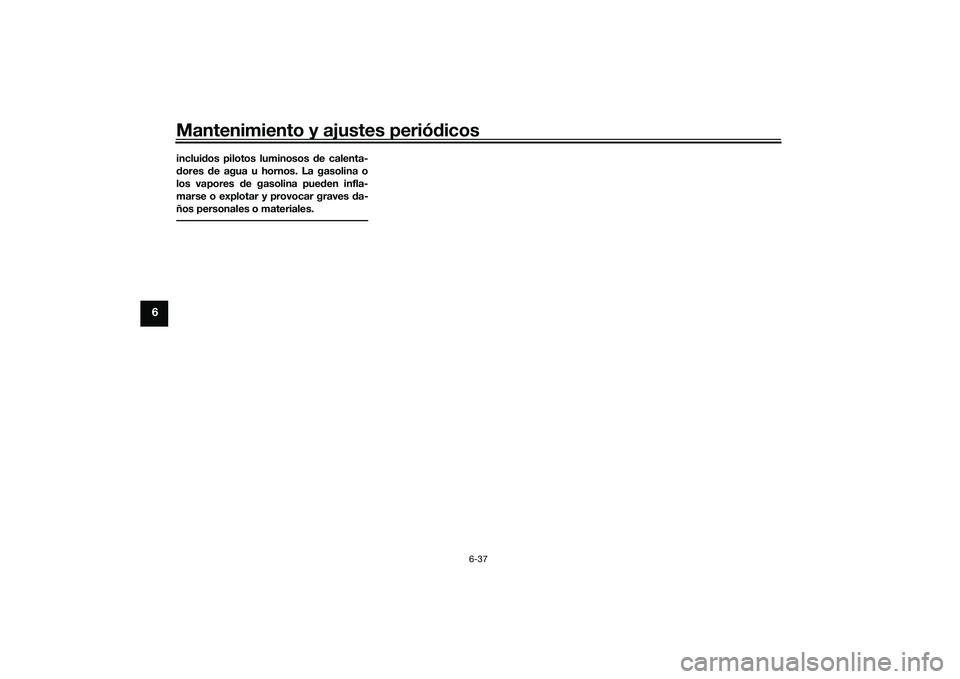

Mantenimiento y ajustes periódicos
6-37
6
incluidos pilotos luminosos de calenta-
dores de agua u hornos. La gasolina o
los vapores de gasolina pueden infla-
marse o explotar y provocar graves da-
ños personales o materiales.UBEBS0S0.book Page 37 Friday, July 2, 2021 10:18 AM

Mantenimiento y ajustes periódicos6-38
6
SAU86350

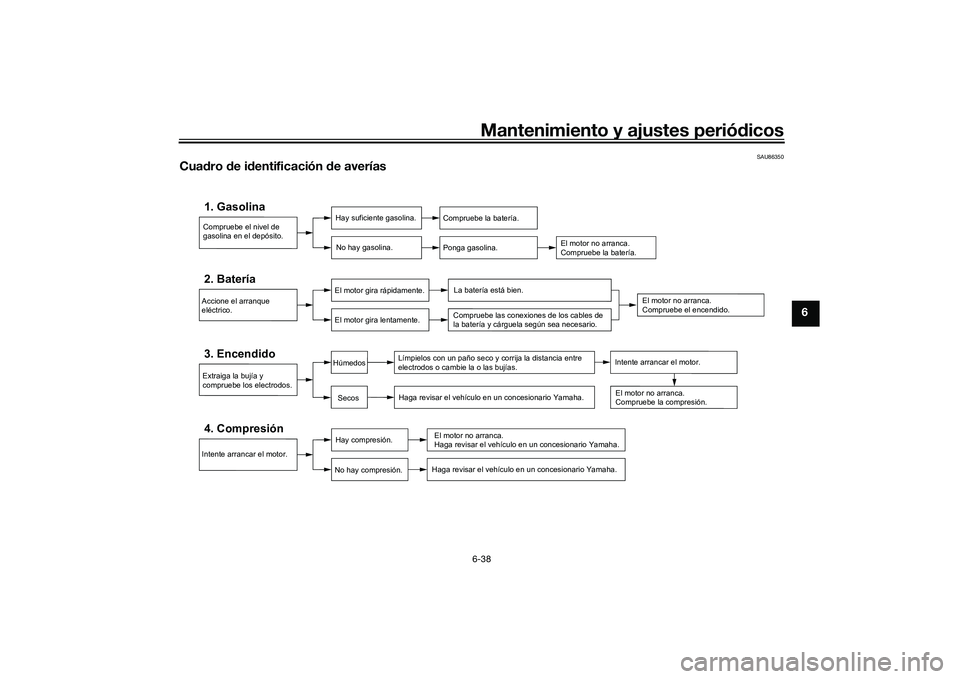

Cuadro de identificación de averías
Compruebe el nivel de
gasolina en el depósito.1. Gasolina
Hay suficiente gasolina.No hay gasolina.
Compruebe la batería.
Ponga gasolina.
El motor no arranca.
Compruebe la batería.
Intente arrancar el motor.4. Compresión
Hay compresión.
No hay compresión.
Haga revisar el vehículo en un concesionario Yamaha.El motor no arranca.
Haga revisar el vehículo en un concesionario Yamaha.
Extraiga la bujía y
compruebe los electrodos.3. Encendido
Límpielos con un paño seco y corrija la distancia entre
electrodos o cambie la o las bujías. Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca.
Compruebe la compresión.
SecosHúmedos
Intente arrancar el motor.
El motor no arranca.
Compruebe el encendido.
Accione el arranque
eléctrico.2. Batería
El motor gira rápidamente.
El motor gira lentamente.
La batería está bien.Compruebe las conexiones de los cables de
la batería y cárguela según sea necesario.
UBEBS0S0.book Page 38 Friday, July 2, 2021 10:18 AM

Mantenimiento y ajustes periódicos
6-39
6
SAU86420

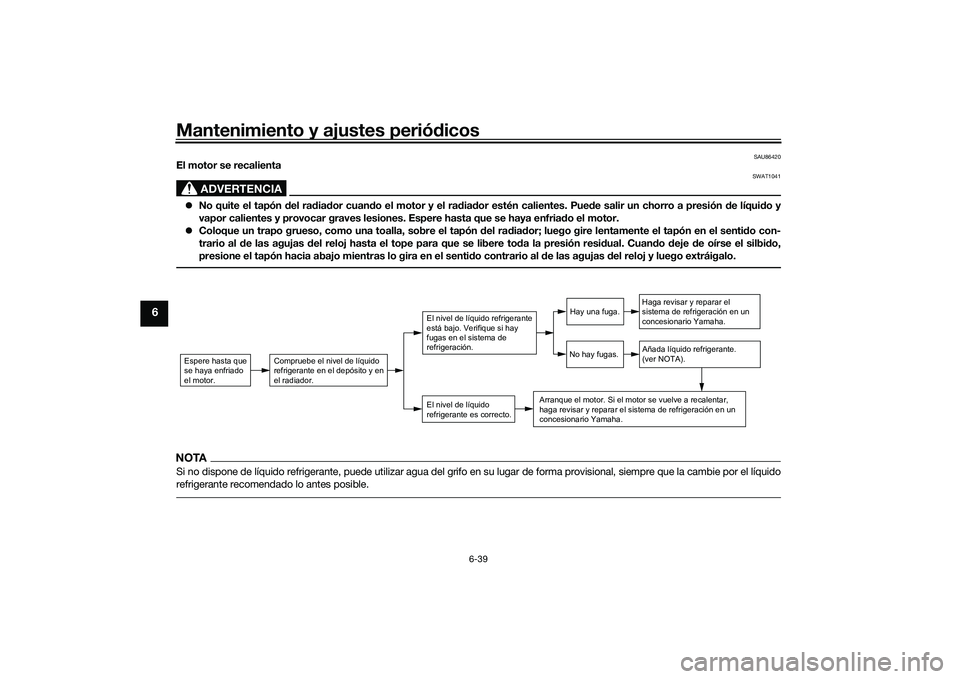

El motor se recalienta
ADVERTENCIA
SWAT1041
No quite el tapón del radiador cuando el motor y el radiador estén calientes. Puede salir un chorro a presión de líquido y
vapor calientes y provocar graves lesiones. Espere hasta que se haya enfriado el motor.
 Coloque un trapo grueso, como una toalla, sobre el tapón del radiador; luego gire lentamente el tapón en el sentido con-
trario al de las agujas del reloj hasta el tope para que se libere toda la presión residual. Cuando deje de oírse el silbido,
presione el tapón hacia abajo mientras lo gira en el sentido contrario al de las agujas del reloj y luego extráigalo.NOTASi no dispone de líquido refrigerante, puede utilizar agua del gr ifo en su lugar de forma provisional, siempre que la cambie por el líquido
refrigerante recomendado lo antes posible.Espere hasta que
se haya enfriado
el motor.
Compruebe el nivel de líquido
refrigerante en el depósito y en
el radiador.
El nivel de líquido
refrigerante es correcto.El nivel de líquido refrigerante
está bajo. Verifique si hay
fugas en el sistema de
refrigeración.
Haga revisar y reparar el
sistema de refrigeración en un
concesionario Yamaha.
Añada líquido refrigerante.
(ver NOTA).
Arranque el motor. Si el motor se vuelve a recalentar,
haga revisar y reparar el sistema de refrigeración en un
concesionario Yamaha.
Hay una fuga.
No hay fugas.
UBEBS0S0.book Page 39 Friday, July 2, 2021 10:18 AM

Cuidados y almacenamiento de la motocicleta
7-1
7
SAU37834

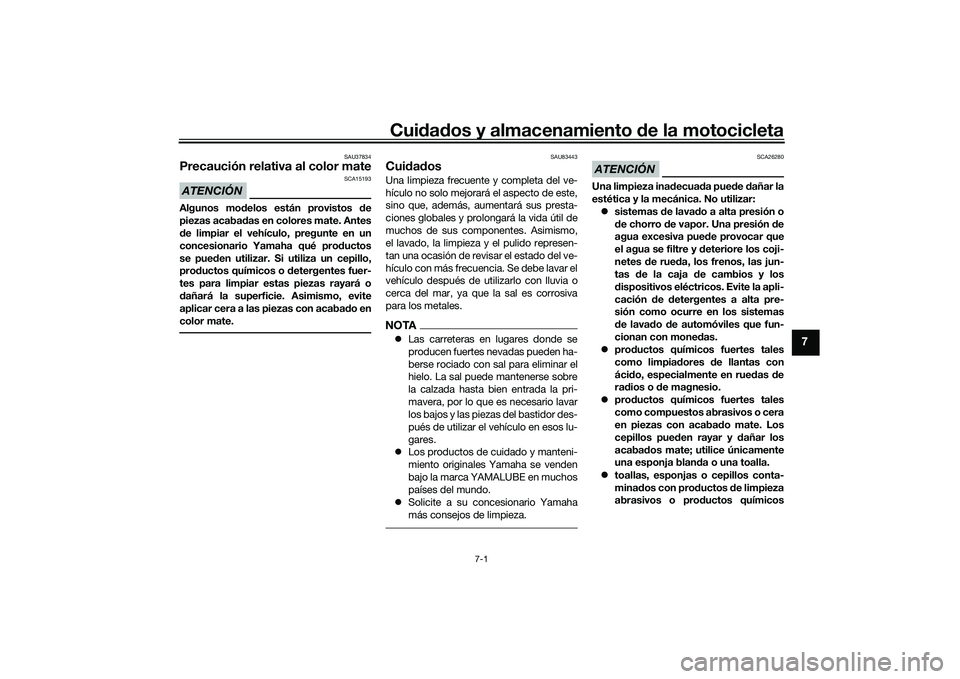

Precaución relativa al color mateATENCIÓN
SCA15193
Algunos modelos están provistos de
piezas acabadas en colores mate. Antes
de limpiar el vehículo, pregunte en un
concesionario Yamaha qué productos
se pueden utilizar. Si utiliza un cepillo,
productos químicos o detergentes fuer-
tes para limpiar estas piezas rayará o
dañará la superficie. Asimismo, evite
aplicar cera a las piezas con acabado en
color mate.
SAU83443
CuidadosUna limpieza frecuente y completa del ve-
hículo no solo mejorará el aspecto de este,
sino que, además, aumentará sus presta-
ciones globales y prolongará la vida útil de
muchos de sus componentes. Asimismo,
el lavado, la limpieza y el pulido represen-
tan una ocasión de revisar el estado del ve-
hículo con más frecuencia. Se debe lavar el
vehículo después de utilizarlo con lluvia o
cerca del mar, ya que la sal es corrosiva
para los metales.NOTALas carreteras en lugares donde se
producen fuertes nevadas pueden ha-
berse rociado con sal para eliminar el
hielo. La sal puede mantenerse sobre
la calzada hasta bien entrada la pri-
mavera, por lo que es necesario lavar
los bajos y las piezas del bastidor des-
pués de utilizar el vehículo en esos lu-
gares.
 Los productos de cuidado y manteni-
miento originales Yamaha se venden
bajo la marca YAMALUBE en muchos
países del mundo.
 Solicite a su concesionario Yamaha
más consejos de limpieza.
ATENCIÓN
SCA26280
Una limpieza inadecuada puede dañar la
estética y la mecánica. No utilizar:
 sistemas de lavado a alta presión o
de chorro de vapor. Una presión de
agua excesiva puede provocar que
el agua se filtre y deteriore los coji-
netes de rueda, los frenos, las jun-
tas de la caja de cambios y los
dispositivos eléctricos. Evite la apli-
cación de detergentes a alta pre-
sión como ocurre en los sistemas
de lavado de automóviles que fun-
cionan con monedas.
 productos químicos fuertes tales
como limpiadores de llantas con
ácido, especialmente en ruedas de
radios o de magnesio.
 productos químicos fuertes tales
como compuestos abrasivos o cera
en piezas con acabado mate. Los
cepillos pueden rayar y dañar los
acabados mate; utilice únicamente
una esponja blanda o una toalla.
 toallas, esponjas o cepillos conta-
minados con productos de limpieza
abrasivos o productos químicos
UBEBS0S0.book Page 1 Friday, July 2, 2021 10:18 AM

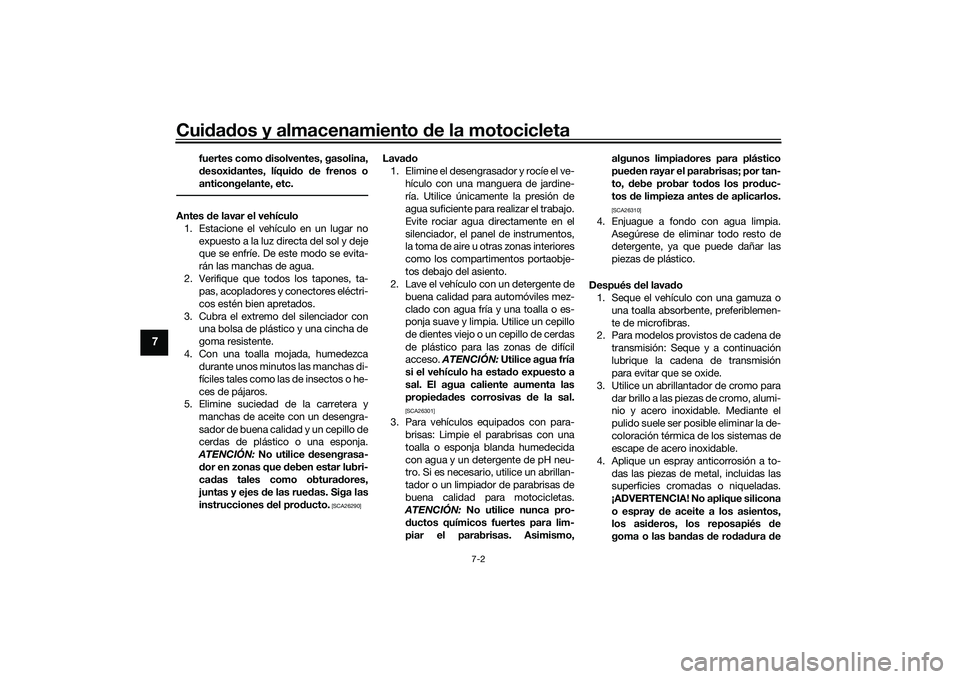

Cuidados y almacenamiento de la motocicleta
7-2
7
fuertes como disolventes, gasolina,
desoxidantes, líquido de frenos o
anticongelante, etc.
Antes de lavar el vehículo1. Estacione el vehículo en un lugar no expuesto a la luz directa del sol y deje
que se enfríe. De este modo se evita-
rán las manchas de agua.
2. Verifique que todos los tapones, ta- pas, acopladores y conectores eléctri-
cos estén bien apretados.
3. Cubra el extremo del silenciador con una bolsa de plástico y una cincha de
goma resistente.
4. Con una toalla mojada, humedezca durante unos minutos las manchas di-
fíciles tales como las de insectos o he-
ces de pájaros.
5. Elimine suciedad de la carretera y
manchas de aceite con un desengra-
sador de buena calidad y un cepillo de
cerdas de plástico o una esponja.
ATENCIÓN: No utilice desengrasa-
dor en zonas que deben estar lubri-
cadas tales como obturadores,
juntas y ejes de las ruedas. Siga las
instrucciones del producto.
[SCA26290]
Lavado 1. Elimine el desengrasador y rocíe el ve- hículo con una manguera de jardine-
ría. Utilice únicamente la presión de
agua suficiente para realizar el trabajo.
Evite rociar agua directamente en el
silenciador, el panel de instrumentos,
la toma de aire u otras zonas interiores
como los compartimentos portaobje-
tos debajo del asiento.
2. Lave el vehículo con un detergente de
buena calidad para automóviles mez-
clado con agua fría y una toalla o es-
ponja suave y limpia. Utilice un cepillo
de dientes viejo o un cepillo de cerdas
de plástico para las zonas de difícil
acceso. ATENCIÓN: Utilice agua fría
si el vehículo ha estado expuesto a
sal. El agua caliente aumenta las
propiedades corrosivas de la sal.
[SCA26301]
3. Para vehículos equipados con para- brisas: Limpie el parabrisas con una
toalla o esponja blanda humedecida
con agua y un detergente de pH neu-
tro. Si es necesario, utilice un abrillan-
tador o un limpiador de parabrisas de
buena calidad para motocicletas.
ATENCIÓN: No utilice nunca pro-
ductos químicos fuertes para lim-
piar el parabrisas. Asimismo, algunos limpiadores para plástico
pueden rayar el parabrisas; por tan-
to, debe probar todos los produc-
tos de limpieza antes de aplicarlos.
[SCA26310]
4. Enjuague a fondo con agua limpia.
Asegúrese de eliminar todo resto de
detergente, ya que puede dañar las
piezas de plástico.
Después del lavado 1. Seque el vehículo con una gamuza o
una toalla absorbente, preferiblemen-
te de microfibras.
2. Para modelos provistos de cadena de
transmisión: Seque y a continuación
lubrique la cadena de transmisión
para evitar que se oxide.
3. Utilice un abrillantador de cromo para dar brillo a las piezas de cromo, alumi-
nio y acero inoxidable. Mediante el
pulido suele ser posible eliminar la de-
coloración térmica de los sistemas de
escape de acero inoxidable.
4. Aplique un espray anticorrosión a to- das las piezas de metal, incluidas las
superficies cromadas o niqueladas.
¡ADVERTENCIA! No aplique silicona
o espray de aceite a los asientos,
los asideros, los reposapiés de
goma o las bandas de rodadura de
UBEBS0S0.book Page 2 Friday, July 2, 2021 10:18 AM
