Strumento e funzioni di controllo
3-6
3
HAU92981

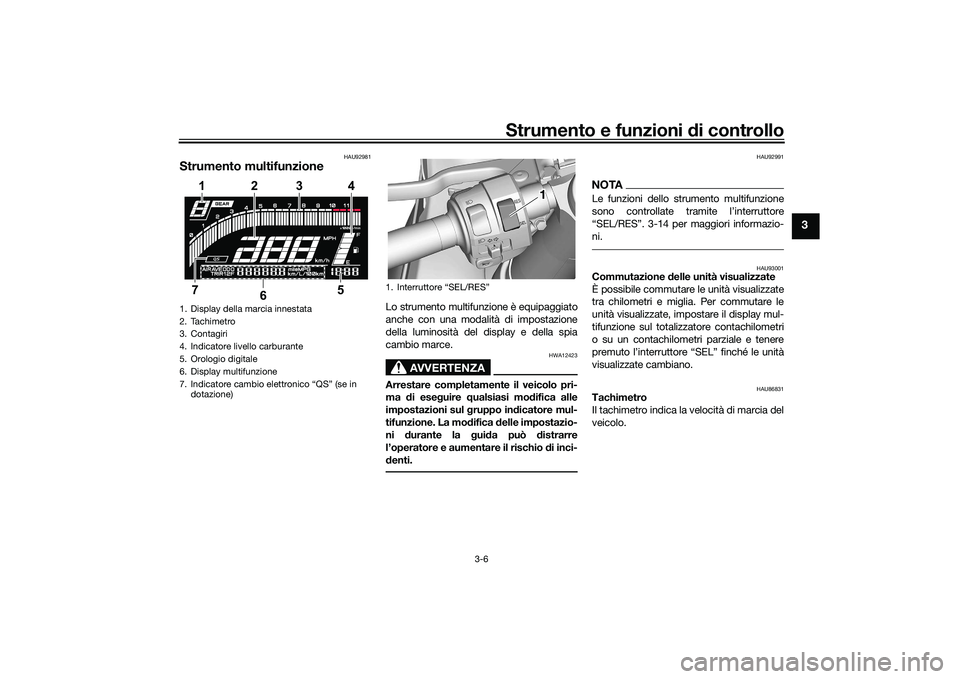

Strumento multifunzione
Lo strumento multifunzione è equipaggiato
anche con una modalità di impostazione
della luminosità del display e della spia
cambio marce.
AVVERTENZA
HWA12423
Arrestare completamente il veicolo pri-
ma di ese guire qualsiasi mo difica alle
impostazioni sul gruppo in dicatore mul-
tifunzione. La mo difica delle impostazio-
ni durante la gui da può distrarre
l’operatore e aumentare il rischio di inci-
d enti.
HAU92991
NOTALe funzioni dello strumento multifunzione


ni.
HAU93001
Commutazione delle unità visualizzate
È possibile commutare le unità visualizzate
tra chilometri e miglia. Per commutare le
unità visualizzate, impostare il display mul-
tifunzione sul totalizzatore contachilometri
o su un contachilometri parziale e tenere
premuto l’interruttore “SEL” finché le unità
visualizzate cambiano.
HAU86831
Tachimetro
Il tachimetro indica la velocità di marcia del
veicolo.
1. Display della marcia innestata
2. Tachimetro
3. Contagiri
4. Indicatore livello carburante
5. Orologio digitale
6. Display multifunzione
7. Indicatore cambio elettronico “QS” (se in dotazione)
1
2
3
45
6
7
1. Interruttore

Strumento e funzioni di controllo
3-7
3
HAU87170

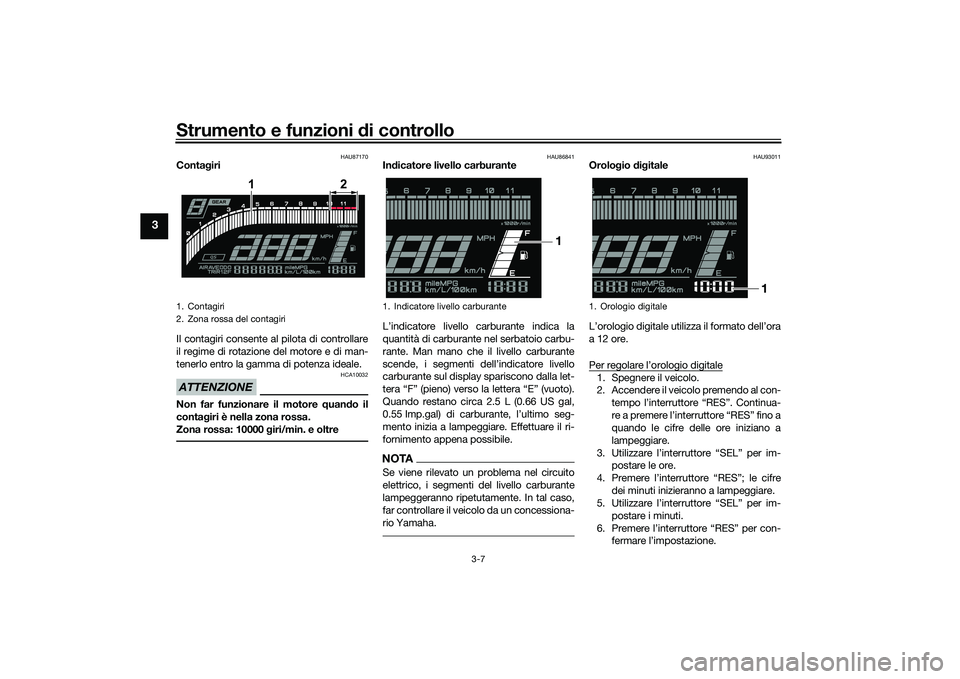

Contagiri
Il contagiri consente al pilota di controllare
il regime di rotazione del motore e di man-
tenerlo entro la gamma di potenza ideale.ATTENZIONE
HCA10032
Non far funzionare il motore quand o il
conta giri è nella zona rossa.
Zona rossa: 10000 giri/min. e oltre
HAU86841
In dicatore livello carburante
L’indicatore livello carburante indica la
quantità di carburante nel serbatoio carbu-
rante. Man mano che il livello carburante
scende, i segmenti dell’indicatore livello
carburante sul display spariscono dalla let-
tera “F” (pieno) verso la lettera “E” (vuoto).
Quando restano circa 2.5 L (0.66 US gal,
0.55 Imp.gal) di carburante, l’ultimo seg-
mento inizia a lampeggiare. Effettuare il ri-
fornimento appena possibile.NOTASe viene rilevato un problema nel circuito
elettrico, i segmenti del livello carburante
lampeggeranno ripetutamente. In tal caso,
far controllare il veicolo da un concessiona-
rio Yamaha.
HAU93011
Orolo gio dig itale
L’orologio digitale utilizza il formato dell’ora
a 12 ore.
Per regolare l’orologio digitale1. Spegnere il veicolo.
2. Accendere il veicolo premendo al con- tempo l’interruttore “RES”. Continua-
re a premere l’interruttore “RES” fino a
quando le cifre delle ore iniziano a
lampeggiare.
3. Utilizzare l’interruttore “SEL” per im- postare le ore.
4. Premere l’interruttore “RES”; le cifre dei minuti inizieranno a lampeggiare.
5. Utilizzare l’interruttore “SEL” per im-
postare i minuti.
6. Premere l’interruttore “RES” per con- fermare l’impostazione.
1. Contagiri
2. Zona rossa del contagiri
1
2
1. Indicatore livello carburante
1
1. Orologio digitale
1
UBEBH0H0.book Page 7 Friday, July 2, 2021 10:06 AM

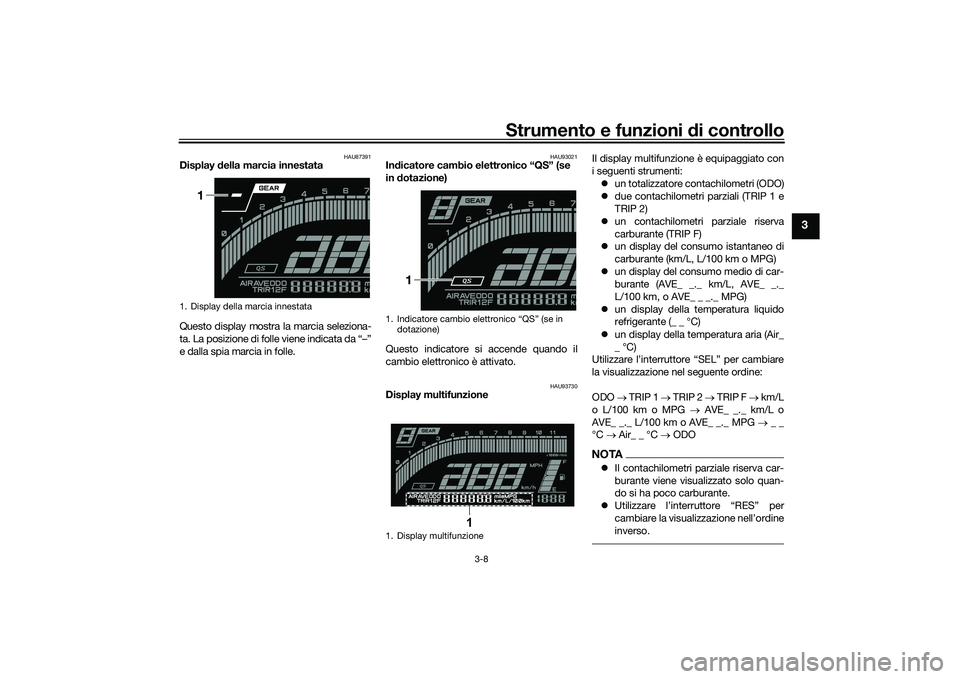

Strumento e funzioni di controllo
3-8
3
HAU87391
Display della marcia innestataQuesto display mostra la marcia seleziona-
ta. La posizione di folle viene indicata da “–”
e dalla spia marcia in folle.
HAU93021
In dicatore cambio elettronico “QS” (se
in dotazione)
Questo indicatore si accende quando il
cambio elettronico è attivato.
HAU93730
Display multifunzione Il display multifunzione è equipaggiato con
i seguenti strumenti:
 un totalizzatore contachilometri (ODO)
 due contachilometri parziali (TRIP 1 e
TRIP 2)
 un contachilometri parziale riserva
carburante (TRIP F)
 un display del consumo istantaneo di
carburante (km/L, L/100 km o MPG)
 un display del consumo medio di car-
burante (AVE_ _._ km/L, AVE_ _._
L/100 km, o AVE_ _ _._ MPG)
 un display della temperatura liquido
refrigerante (_ _ °C)
 un display della temperatura aria (Air_
_ °C)
Utilizzare l’interruttore “SEL” per cambiare
la visualizzazione nel seguente ordine:
ODO  TRIP 1  TRIP 2  TRIP F  km/L
o L/100 km o MPG  AVE_ _._ km/L o
AVE_ _._ L/100 km o AVE_ _._ MPG  _ _
°C  Air_ _ °C  ODO
NOTA Il contachilometri parziale riserva car-
burante viene visualizzato solo quan-
do si ha poco carburante.
 Utilizzare l’inte rruttore “RES” per
cambiare la visualizzazione nell’ordine
inverso.
1. Display della marcia innestata
1
1. dotazione)
1. Display multifunzione
1
1
UBEBH0H0.book Page 8 Friday, July 2, 2021 10:06 AM

Strumento e funzioni di controllo
3-9
3
HAU86890

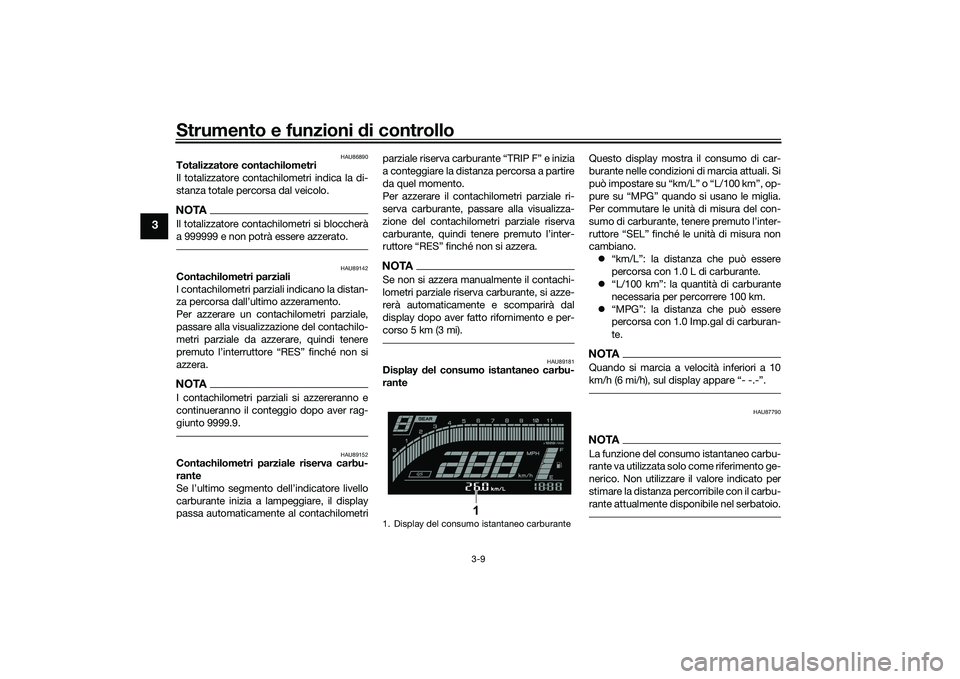

Totalizzatore contachilometri
Il totalizzatore contachilometri indica la di-
stanza totale percorsa dal veicolo.NOTAIl totalizzatore contachilometri si bloccherà
a 999999 e non potrà essere azzerato.
HAU89142
Contachilometri parziali
I contachilometri parziali indicano la distan-
za percorsa dall’ultimo azzeramento.
Per azzerare un contachilometri parziale,
passare alla visualizzazione del contachilo-
metri parziale da azzerare, quindi tenere
premuto l’interruttore “RES” finché non si
azzera.NOTAI contachilometri parziali si azzereranno e
continueranno il conteggio dopo aver rag-
giunto 9999.9.
HAU89152
Contachilometri parziale riserva carbu-
rante
Se l’ultimo segmento dell’indicatore livello
carburante inizia a lampeggiare, il display
passa automaticamente al contachilometri parziale riserva carburante “TRIP F” e inizia
a conteggiare la distanza percorsa a partire
da quel momento.
Per azzerare il contach
ilometri parziale ri-
serva carburante, passare alla visualizza-
zione del contachilometri parziale riserva
carburante, quindi tenere premuto l’inter-
ruttore “RES” finché non si azzera.
NOTASe non si azzera manualmente il contachi-
lometri parziale riserva carburante, si azze-
rerà automaticamente e scomparirà dal
display dopo aver fatto rifornimento e per-
corso 5 km (3 mi).
HAU89181
Display del consumo istantaneo carbu-
rante Questo display mostra il consumo di car-
burante nelle condizioni
di marcia attuali. Si
può impostare su “km/L” o “L/100 km”, op-
pure su “MPG” quando si usano le miglia.
Per commutare le unità di misura del con-
sumo di carburante, tenere premuto l’inter-
ruttore “SEL” finché le unità di misura non
cambiano.  “km/L”: la distanza che può essere
percorsa con 1.0 L di carburante.
 “L/100 km”: la quantità di carburante
necessaria per percorrere 100 km.
 “MPG”: la distanza che può essere
percorsa con 1.0 Imp.gal di carburan-
te.
NOTAQuando si marcia a velocità inferiori a 10

HAU87790
NOTALa funzione del consumo istantaneo carbu-
rante va utilizzata solo come riferimento ge-
nerico. Non utilizzare il valore indicato per
stimare la distanza percorribile con il carbu-
rante attualmente disponibile nel serbatoio.
1. Display del consumo istantaneo carburante
1
UBEBH0H0.book Page 9 Friday, July 2, 2021 10:06 AM

Strumento e funzioni di controllo
3-10
3
HAU89192

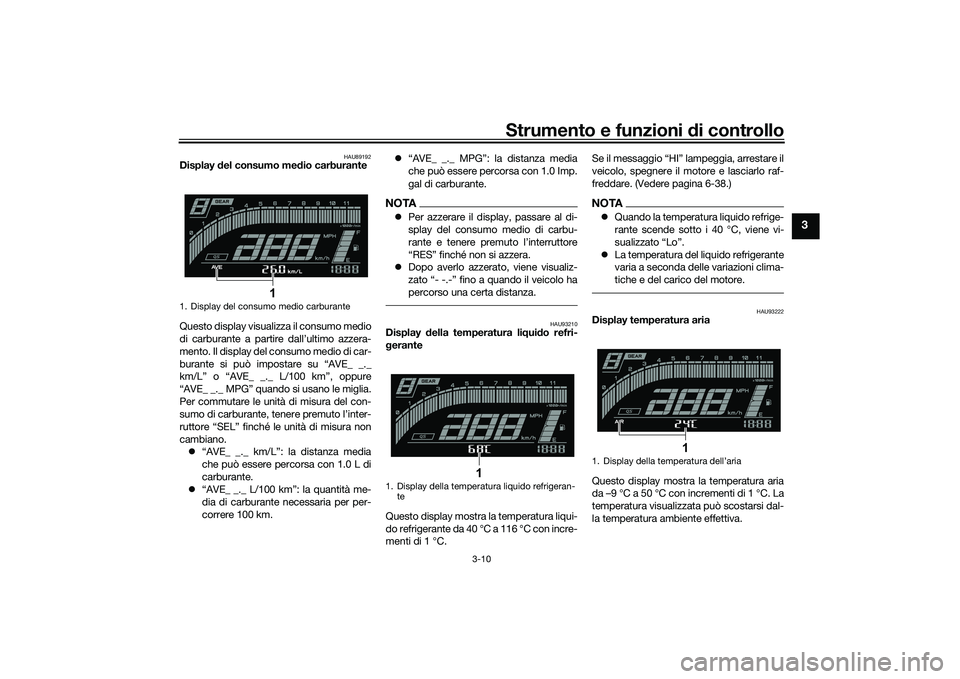

Display del consumo me dio carburante
Questo display visualizza il consumo medio
di carburante a partire dall’ultimo azzera-
mento. Il display del consumo medio di car-
burante si può impostare su “AVE_ _._
km/L” o “AVE_ _._ L/100 km”, oppure
“AVE_ _._ MPG” quando si usano le miglia.
Per commutare le unità di misura del con-
sumo di carburante, tenere premuto l’inter-
ruttore “SEL” finché le unità di misura non
cambiano.  “AVE_ _._ km/L”: la distanza media
che può essere percorsa con 1.0 L di
carburante.
 “AVE_ _._ L/100 km”: la quantità me-
dia di carburante necessaria per per-
correre 100 km. 
“AVE_ _._ MPG”: la distanza media
che può essere percorsa con 1.0 Imp.
gal di carburante.
NOTAPer azzerare il display, passare al di-
splay del consumo medio di carbu-
rante e tenere premuto l’interruttore
“RES” finché non si azzera.
 Dopo averlo azzerato, viene visualiz-
zato “- -.-” fino a quando il veicolo ha
percorso una certa distanza.
HAU93210
Display della temperatura li qui do refri-
g erante
Questo display mostra la temperatura liqui-
do refrigerante da 40 °C a 116 °C con incre-
menti di 1 °C. Se il messaggio “HI” lampeggia, arrestare il
veicolo, spegnere il motore e lasciarlo raf-
freddare. (Vedere pagina 6-38.)
NOTA
Quando la temperatura liquido refrige-
rante scende sotto i 40 °C, viene vi-
sualizzato “Lo”.
 La temperatura del liquido refrigerante
varia a seconda delle variazioni clima-
tiche e del carico del motore.
HAU93222
Display temperatura aria
Questo display mostra la temperatura aria
da –9 °C a 50 °C con incrementi di 1 °C. La
temperatura visualizzata può scostarsi dal-
la temperatura ambiente effettiva.
1. Display del consumo medio carburante
1
1. Display della temperat ura liquido refrigeran-
te
1
1. Display della temperatura dell

Strumento e funzioni di controllo
3-11
3

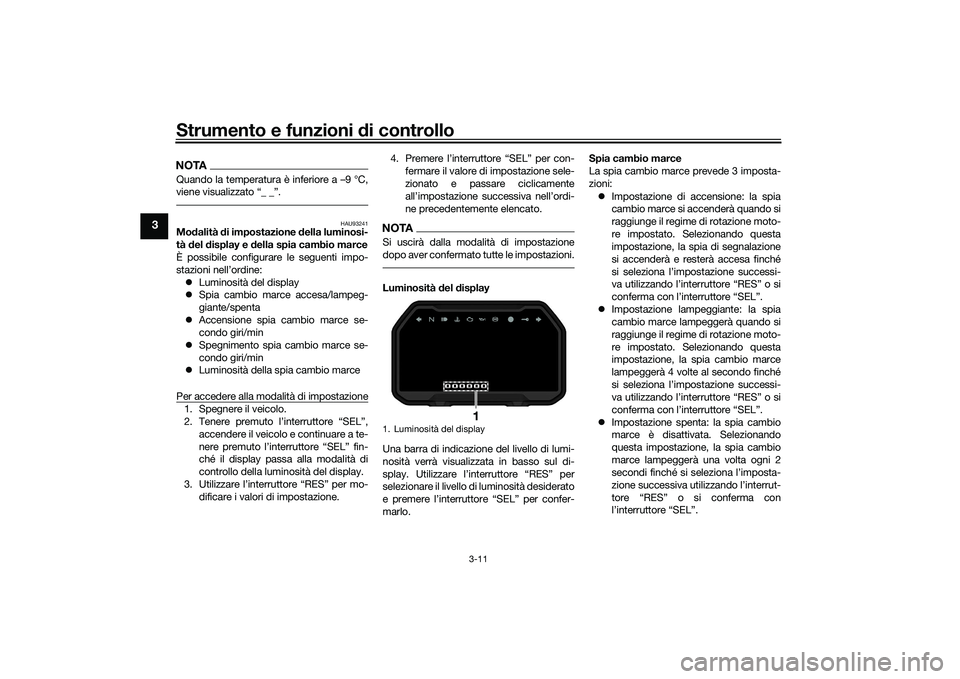

NOTAQuando la temperatura è inferiore a –9 °C,
viene visualizzato “_ _”.
HAU93241
Modalità di impostazione della luminosi-
tà del display e della spia cambio marce
È possibile configurare le seguenti impo-
stazioni nell’ordine:
 Luminosità del display
 Spia cambio marce accesa/lampeg-
giante/spenta
 Accensione spia cambio marce se-
condo giri/min
 Spegnimento spia cambio marce se-
condo giri/min
 Luminosità della spia cambio marce
Per accedere alla modalità di impostazione1. Spegnere il veicolo.
2. Tenere premuto l’interruttore “SEL”, accendere il veicolo e continuare a te-
nere premuto l’interruttore “SEL” fin-
ché il display passa alla modalità di
controllo della luminosità del display.
3. Utilizzare l’interruttore “RES” per mo- dificare i valori di impostazione. 4. Premere l’interruttore “SEL” per con-
fermare il valore di impostazione sele-
zionato e passare ciclicamente
all’impostazione successiva nell’ordi-
ne precedentemente elencato.
NOTASi uscirà dalla modalità di impostazione
dopo aver confermato tutte le impostazioni.Luminosità del display
Una barra di indicazione del livello di lumi-
nosità verrà visualizzata in basso sul di-
splay. Utilizzare l’interruttore “RES” per
selezionare il livello di luminosità desiderato
e premere l’interruttore “SEL” per confer-
marlo. Spia cambio marce
La spia cambio marce prevede 3 imposta-
zioni:
 Impostazione di accensione: la spia
cambio marce si accenderà quando si
raggiunge il regime di rotazione moto-
re impostato. Selezionando questa
impostazione, la spia di segnalazione
si accenderà e resterà accesa finché
si seleziona l’impostazione successi-
va utilizzando l’interruttore “RES” o si
conferma con l’interruttore “SEL”.
 Impostazione lampeggiante: la spia
cambio marce lampeggerà quando si
raggiunge il regime di rotazione moto-
re impostato. Selezionando questa
impostazione, la spia cambio marce
lampeggerà 4 volte al secondo finché
si seleziona l’impostazione successi-
va utilizzando l’interruttore “RES” o si
conferma con l’interruttore “SEL”.
 Impostazione spenta: la spia cambio
marce è disattivata. Selezionando
questa impostazione, la spia cambio
marce lampeggerà una volta ogni 2
secondi finché si seleziona l’imposta-
zione successiva utilizzando l’interrut-
tore “RES” o si conferma con
l’interruttore “SEL”.1. Luminosità del display
1
UBEBH0H0.book Page 11 Friday, July 2, 2021 10:06 AM

Strumento e funzioni di controllo

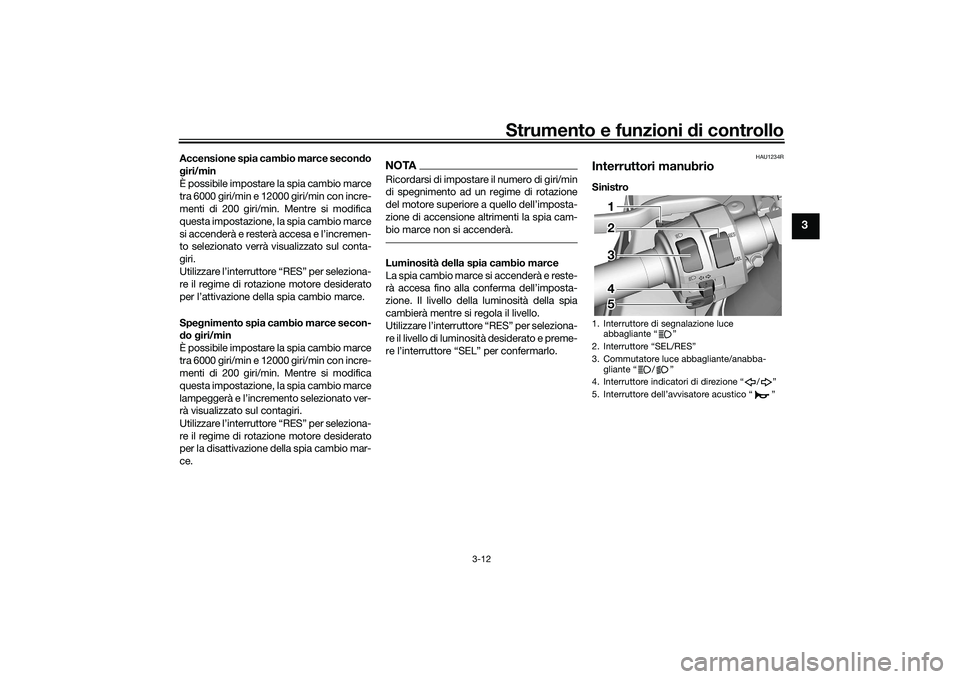

3-12
3
Accensione spia cambio marce secondo
giri/min
È possibile impostare la spia cambio marce
tra 6000 giri/min e 12000 giri/min con incre-
menti di 200 giri/min. Mentre si modifica
questa impostazione, la spia cambio marce
si accenderà e resterà accesa e l’incremen-
to selezionato verrà visualizzato sul conta-
giri.
Utilizzare l’interruttore “RES” per seleziona-
re il regime di rotazione motore desiderato
per l’attivazione della spia cambio marce.
Spegnimento spia cambio marce secon-
do giri/min
È possibile impostare la spia cambio marce
tra 6000 giri/min e 12000 giri/min con incre-
menti di 200 giri/min. Mentre si modifica
questa impostazione, la spia cambio marce
lampeggerà e l’incremento selezionato ver-
rà visualizzato sul contagiri.
Utilizzare l’interruttore “RES” per seleziona-
re il regime di rotazione motore desiderato
per la disattivazione della spia cambio mar-
ce.
NOTARicordarsi di impostare il numero di giri/min
di spegnimento ad un regime di rotazione
del motore superiore a quello dell’imposta-
zione di accensione altrimenti la spia cam-
bio marce non si accenderà.Luminosità della spia cambio marce
La spia cambio marce si accenderà e reste-
rà accesa fino alla conferma dell’imposta-
zione. Il livello della luminosità della spia
cambierà mentre si regola il livello.
Utilizzare l’interruttore “RES” per seleziona-
re il livello di luminosità desiderato e preme-
re l’interruttore “SEL” per confermarlo.
HAU1234R
Interruttori manubrioSinistro 1. Interruttore di segnalazione luce abbagliante “ ”
2. Interruttore “SEL/RES”
3. Commutatore luce abbagliante/anabba- gliante “ / ”
4. Interruttore indicatori di direzione “ / ”
5. Interruttore dell’avvisatore acustico “ ”
1 1 1
2
4
5 3 2
4
5 3
UBEBH0H0.book Page 12 Friday, July 2, 2021 10:06 AM

Strumento e funzioni di controllo

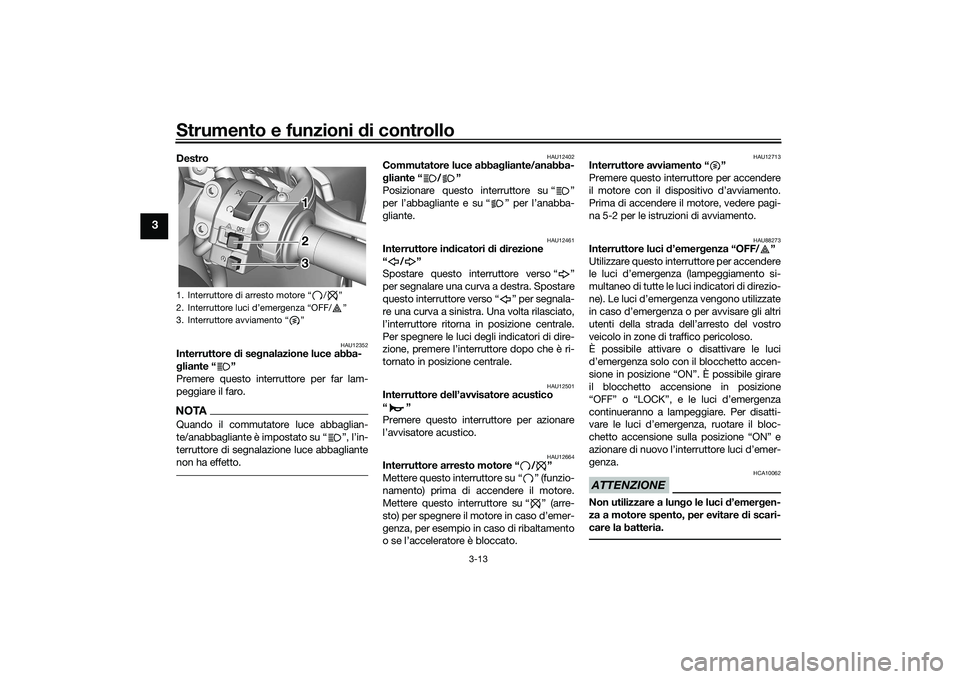

3-13
3
Destro
HAU12352
Interruttore di segnalazione luce abba-
gliante “ ”
Premere questo interruttore per far lam-
peggiare il faro.NOTAQuando il commutatore luce abbaglian-
te/anabbagliante è impostato su “ ”, l’in-
terruttore di segnalazione luce abbagliante
non ha effetto.
HAU12402
Commutatore luce abbagliante/anabba-
gliante “ / ”
Posizionare questo interruttore su “ ”
per l’abbagliante e su “ ” per l’anabba-
gliante.
HAU12461
Interruttore indicatori di direzione
“/”
Spostare questo interruttore verso “ ”
per segnalare una curva a destra. Spostare
questo interruttore verso “ ” per segnala-
re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12501
Interruttore dell’avvisatore acustico
“”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU12664
Interruttore arresto motore “ / ”
Mettere questo interruttore su “ ” (funzio-
namento) prima di accendere il motore.
Mettere questo interruttore su “ ” (arre-
sto) per spegnere il motore in caso d’emer-
genza, per esempio in caso di ribaltamento
o se l’acceleratore è bloccato.
HAU12713
Interruttore avviamento “ ”
Premere questo interruttore per accendere
il motore con il dispositivo d’avviamento.
Prima di accendere il motore, vedere pagi-
na 5-2 per le istruzioni di avviamento.
HAU88273
Interruttore luci d’emergenza “OFF/ ”
Utilizzare questo interruttore per accendere
le luci d’emergenza (lampeggiamento si-
multaneo di tutte le luci indicatori di direzio-
ne). Le luci d’emergenza vengono utilizzate
in caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro
veicolo in zone di traffico pericoloso.
È possibile attivare o disattivare le luci
d’emergenza solo con il blocchetto accen-
sione in posizione “ON”. È possibile girare
il blocchetto accensione in posizione
“OFF” o “LOCK”, e le luci d’emergenza
continueranno a lampeggiare. Per disatti-
vare le luci d’emergenza, ruotare il bloc-
chetto accensione sulla posizione “ON” e
azionare di nuovo l’interruttore luci d’emer-
genza.ATTENZIONE
HCA10062
Non utilizzare a lungo le luci d’emergen-
za a motore spento, per evitare di scari-
care la batteria.
1. Interruttore di arresto motore “ / ”
2. Interruttore luci d’emergenza “OFF/ ”
3. Interruttore avviamento “ ”
1 1 12
3 23
UBEBH0H0.book Page 13 Friday, July 2, 2021 10:06 AM

Strumento e funzioni di controllo

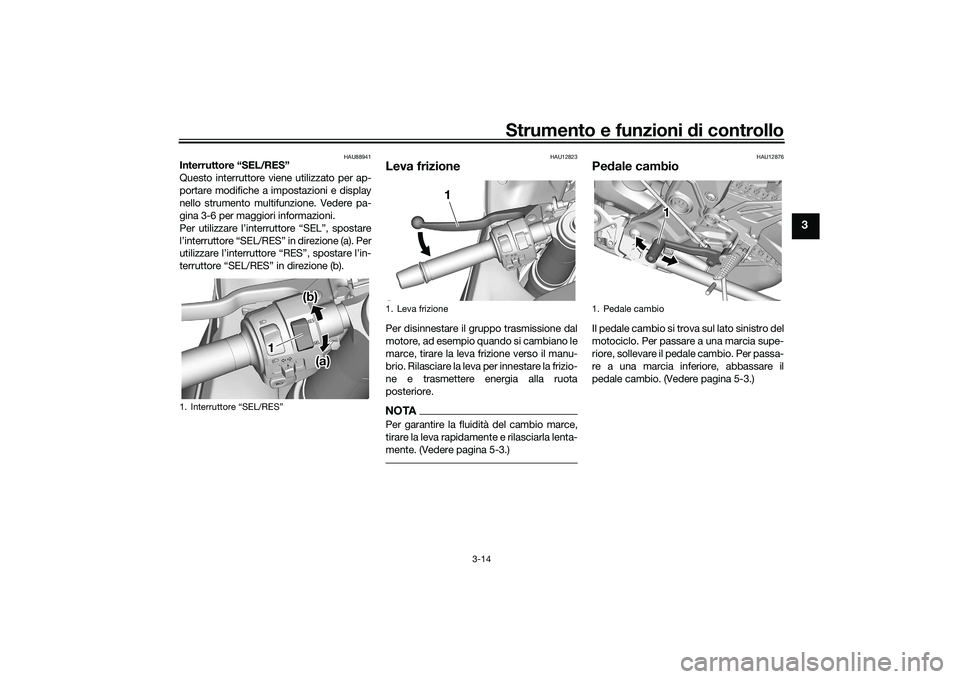

3-14
3
HAU88941
Interruttore “SEL/RES”
Questo interruttore viene utilizzato per ap-
portare modifiche a impostazioni e display
nello strumento multifunzione. Vedere pa-
gina 3-6 per maggiori informazioni.
Per utilizzare l’interruttore “SEL”, spostare
l’interruttore “SEL/RES” in direzione (a). Per
utilizzare l’interruttore “RES”, spostare l’in-
terruttore “SEL/RES” in direzione (b).
HAU12823
Leva frizionePer disinnestare il gruppo trasmissione dal
motore, ad esempio quando si cambiano le
marce, tirare la leva frizione verso il manu-
brio. Rilasciare la leva per innestare la frizio-
ne e trasmettere energia alla ruota
posteriore.NOTAPer garantire la fluidità del cambio marce,
tirare la leva rapidame nte e rilasciarla lenta-
mente. (Vedere pagina 5-3.)
HAU12876
Pedale cambioIl pedale cambio si trova sul lato sinistro del
motociclo. Per passare a una marcia supe-
riore, sollevare il pedale cambio. Per passa-
re a una marcia inferiore, abbassare il
pedale cambio. (Vedere pagina 5-3.)
1. Interruttore “SEL/RES”
1 1 1
(a) (a)
(b) (b)
(a)
(b)
1. Leva frizione
1 1 1
1. Pedale cambio
1 1 1
UBEBH0H0.book Page 14 Friday, July 2, 2021 10:06 AM

Strumento e funzioni di controllo

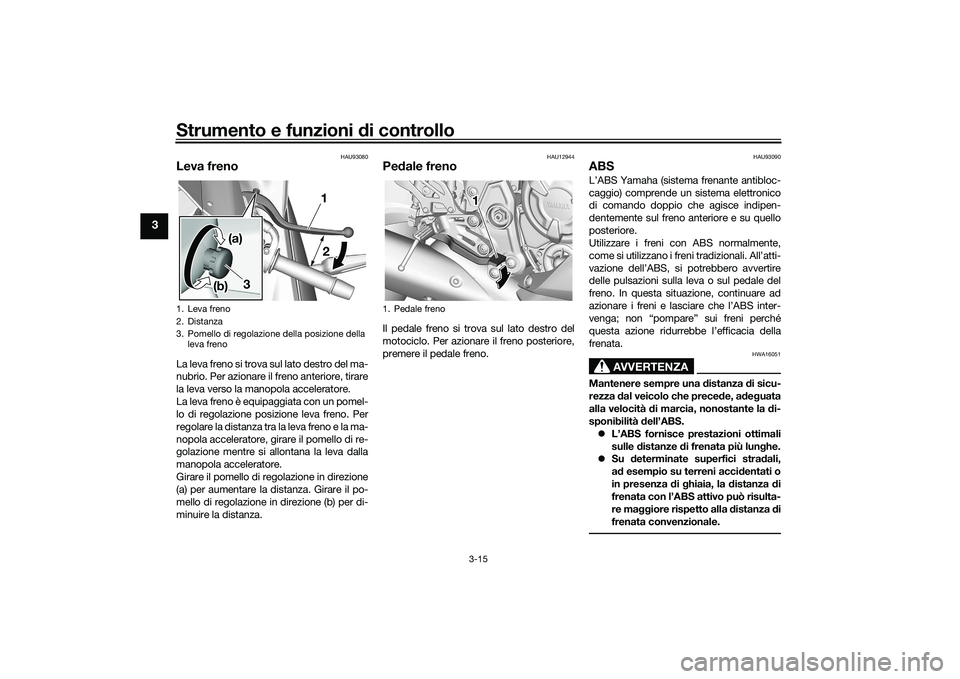

3-15
3
HAU93080
Leva frenoLa leva freno si trova sul lato destro del ma-
nubrio. Per azionare il freno anteriore, tirare
la leva verso la manopola acceleratore.
La leva freno è equipaggiata con un pomel-
lo di regolazione posizione leva freno. Per
regolare la distanza tra la leva freno e la ma-
nopola acceleratore, girare il pomello di re-
golazione mentre si allontana la leva dalla
manopola acceleratore.
Girare il pomello di regolazione in direzione
(a) per aumentare la distanza. Girare il po-
mello di regolazione in direzione (b) per di-
minuire la distanza.
HAU12944
Pedale frenoIl pedale freno si trova sul lato destro del
motociclo. Per azionare il freno posteriore,
premere il pedale freno.
HAU93090
ABSL’ABS Yamaha (sistema frenante antibloc-
caggio) comprende un sistema elettronico
di comando doppio che agisce indipen-
dentemente sul freno anteriore e su quello
posteriore.
Utilizzare i freni con ABS normalmente,
come si utilizzano i freni tradizionali. All’atti-
vazione dell’ABS, si potrebbero avvertire
delle pulsazioni sulla leva o sul pedale del
freno. In questa situazione, continuare ad
azionare i freni e lasciare che l’ABS inter-
venga; non “pompare” sui freni perché
questa azione ridurrebbe l’efficacia della
frenata.
AVVERTENZA
HWA16051
Mantenere sempre una distanza di sicu-
rezza dal veicolo che precede, adeguata
alla velocità di marcia, nonostante la di-
sponibilità dell’ABS.  L’ABS fornisce prestazioni ottimali
sulle distanze di frenata più lunghe.
 Su determinate superfici stradali,
ad esempio su terreni accidentati o
in presenza di ghiaia, la distanza di
frenata con l’ABS attivo può risulta-
re maggiore rispetto alla distanza di
frenata convenzionale.
1. Leva freno
2. Distanza
3. Pomello di regolazione della posizione della
leva freno
1 1 1
2 2
3 3
(a) (a) (a)
(b) (b) (b)
1. Pedale freno
1 1 1
UBEBH0H0.book Page 15 Friday, July 2, 2021 10:06 AM
