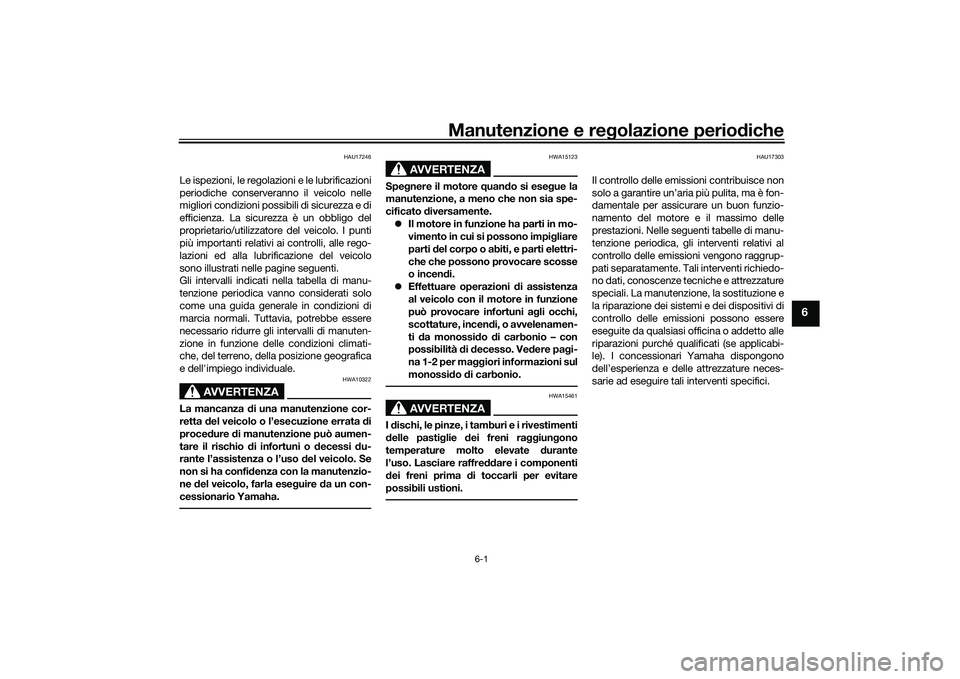

Page 51 of 102
Manutenzione e regolazione periodiche
6-1
6
HAU17246
Le ispezioni, le regolazioni e le lubrificazioni
periodiche conserveranno il veicolo nelle
migliori condizioni possibili di sicurezza e di
efficienza. La sicurezza è un obbligo del
proprietario/utilizzatore del veicolo. I punti
più importanti relativi ai controlli, alle rego-
lazioni ed alla lubrificazione del veicolo
sono illustrati nelle pagine seguenti.
Gli intervalli indicati nella tabella di manu-
tenzione periodica vanno considerati solo
come una guida generale in condizioni di
marcia normali. Tuttavia, potrebbe essere
necessario ridurre gli intervalli di manuten-
zione in funzione delle condizioni climati-
che, del terreno, della posizione geografica
e dell'impiego individuale.
AVVERTENZA
HWA10322
La mancanza di una manutenzione cor-
retta del veicolo o l’esecuzione errata di
procedure di manutenzione può aumen-
tare il rischio di infortuni o decessi du-
rante l’assistenza o l’uso del veicolo. Se
non si ha confidenza con la manutenzio-
ne del veicolo, farla eseguire da un con-
cessionario Yamaha.
AVVERTENZA
HWA15123
Spegnere il motore quando si esegue la
manutenzione, a meno che non sia spe-
cificato diversamente. Il motore in funzione ha parti in mo-
vimento in cui si possono impigliare
parti del corpo o abiti, e parti elettri-
che che possono provocare scosse
o incendi.
Effettuare operazioni di assistenza
al veicolo con il motore in funzione
può provocare infortuni agli occhi,
scottature, incendi, o avvelenamen-
ti da monossido di carbonio – con
possibilità di decesso. Vedere pagi-
na 1-2 per maggiori informazioni sul
monossido di carbonio.
AVVERTENZA
HWA15461
I dischi, le pinze, i tamburi e i rivestimenti
delle pastiglie dei freni raggiungono
temperature molto elevate durante
l’uso. Lasciare raffreddare i componenti
dei freni prima di toccarli per evitare
possibili ustioni.
HAU17303
Il controllo delle emissioni contribuisce non
solo a garantire un’aria più pulita, ma è fon-
damentale per assicurare un buon funzio-
namento del motore e il massimo delle
prestazioni. Nelle seguenti tabelle di manu-
tenzione periodica, gli interventi relativi al
controllo delle emissioni vengono raggrup-
pati separatamente. Tali interventi richiedo-
no dati, conoscenze tecniche e attrezzature
speciali. La manutenzione, la sostituzione e
la riparazione dei sistemi e dei dispositivi di
controllo delle emissioni possono essere
eseguite da qualsiasi officina o addetto alle
riparazioni purché qualificati (se applicabi-
le). I concessionari Yamaha dispongono
dell’esperienza e delle attrezzature neces-
sarie ad eseguire tali interventi specifici.
UBEBH0H0.book Page 1 Friday, July 2, 2021 10:06 AM

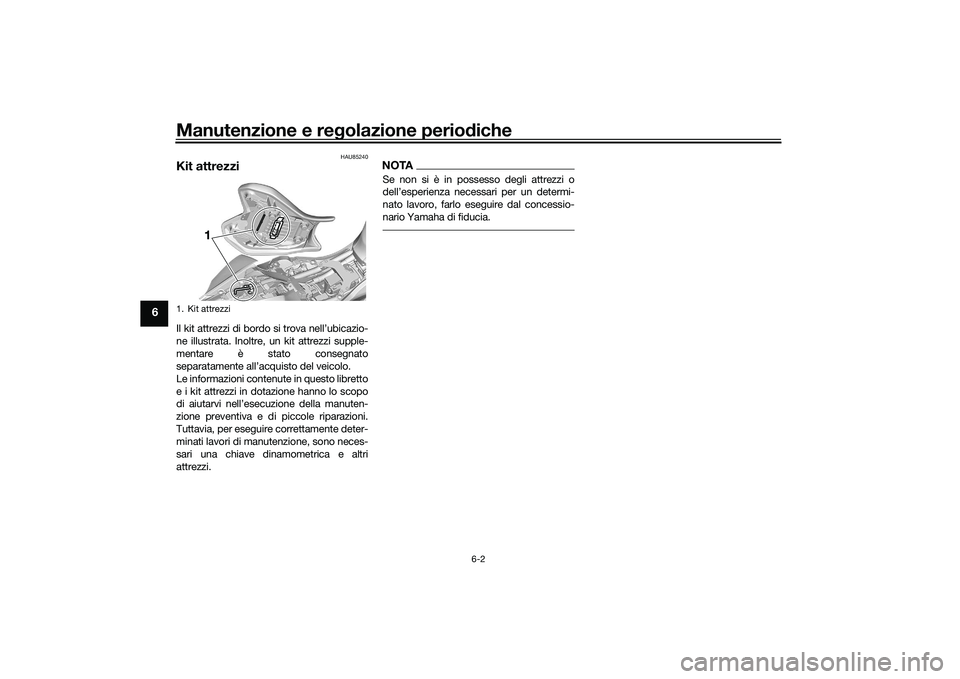

Page 52 of 102
Manutenzione e regolazione periodiche
6-2
6
HAU85240
Kit attrezziIl kit attrezzi di bordo si trova nell’ubicazio-
ne illustrata. Inoltre, un kit attrezzi supple-
mentare è stato consegnato
separatamente all’acquisto del veicolo.
Le informazioni contenute in questo libretto
e i kit attrezzi in dotazione hanno lo scopo
di aiutarvi nell’esecuzione della manuten-
zione preventiva e di piccole riparazioni.
Tuttavia, per eseguire correttamente deter-
minati lavori di manutenzione, sono neces-
sari una chiave dinamometrica e altri
attrezzi.
NOTASe non si è in possesso degli attrezzi o
dell’esperienza necessari per un determi-
nato lavoro, farlo eseguire dal concessio-
nario Yamaha di fiducia.
1. Kit attrezzi
1
UBEBH0H0.book Page 2 Friday, July 2, 2021 10:06 AM
Page 53 of 102
Manutenzione e regolazione periodiche
6-3
6
HAU71033

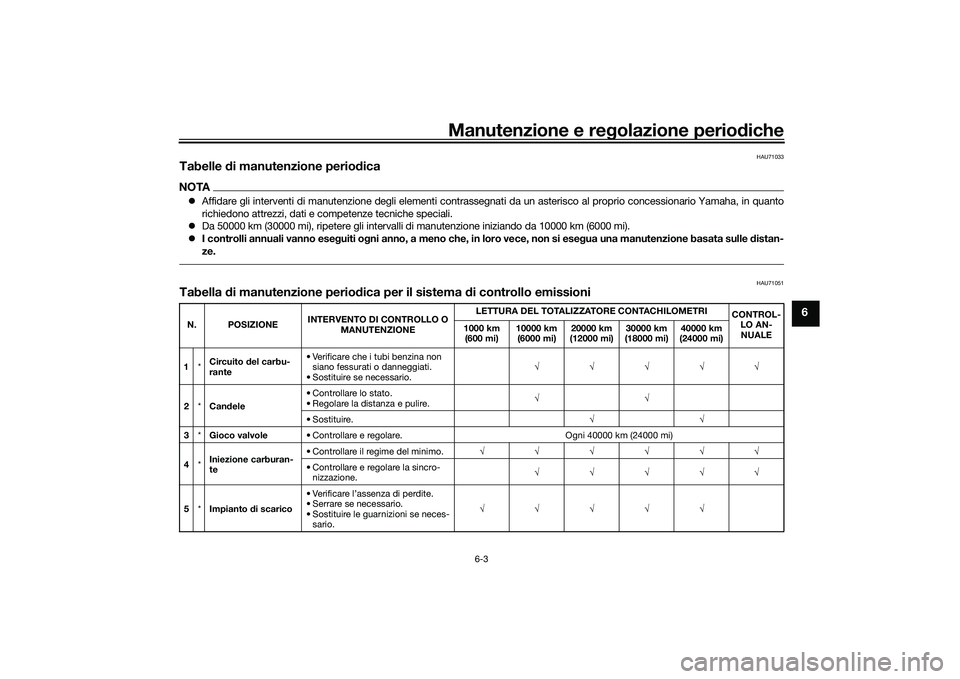

Tabelle di manutenzione periodicaNOTAAffidare gli interventi di manutenzione degli elementi contrasse gnati da un asterisco al proprio concessionario Yamaha, in quan to
richiedono attrezzi, dati e competenze tecniche speciali.
Da 50000 km (30000 mi), ripetere gli intervalli di manutenzione iniziando da 10000 km (6000 mi).
I controlli annuali vanno eseguiti ogni anno, a meno che, in loro vece, non si esegua una manutenzione basata sulle distan-
ze.
HAU71051
Tabella di manutenzione periodica pe r il sistema di controllo emissioniN. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Circuito del carbu-
rante • Verificare che i tubi benzina non
siano fessurati o danneggiati.
• Sostituire se necessario.
2 *Candele • Controllare lo stato.
• Regolare la distanza e pulire.
• Sostituire.
3 *Gioco valvole • Controllare e regolare. Ogni 40000 km (24000 mi)
4 *Iniezione carburan-
te • Controllare il regime del minimo.
• Controllare e regolare la sincro- nizzazione.
5 *Impianto di scarico • Verificare l’assenza di perdite.
• Serrare se necessario.
• Sostituire le guarnizioni se neces-
sario.
UBEBH0H0.book Page 3 Friday, July 2, 2021 10:06 AM

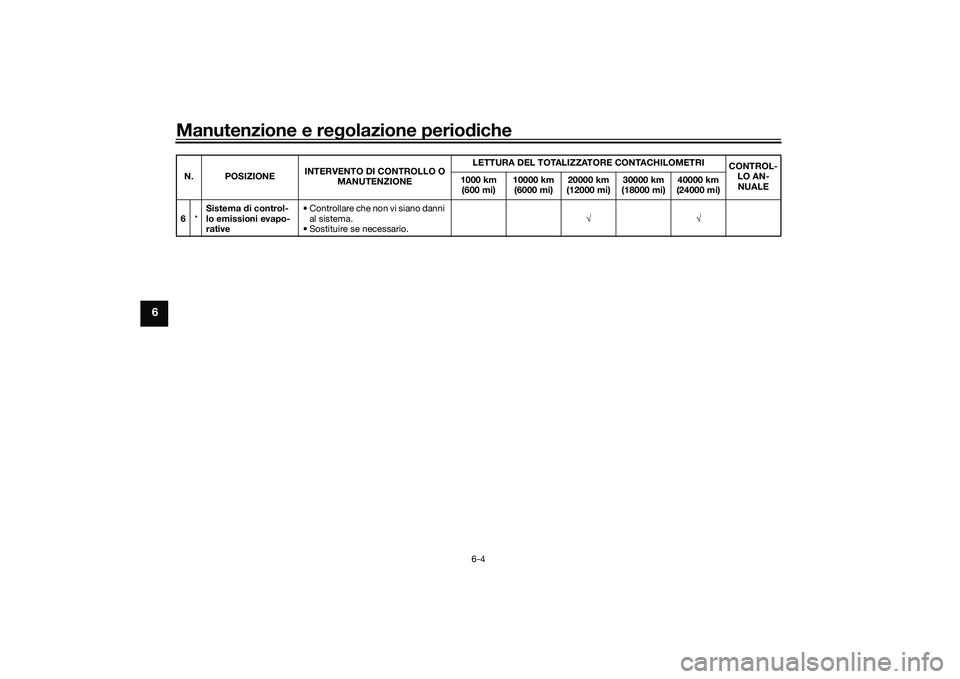

Page 54 of 102
Manutenzione e regolazione periodiche
6-4
6
6*Sistema di control-
lo emissioni evapo-
rative • Controllare che non vi siano danni
al sistema.
• Sostituire se necessario.
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UBEBH0H0.book Page 4 Friday, July 2, 2021 10:06 AM
Page 55 of 102
Manutenzione e regolazione periodiche
6-5
6
HAU71353

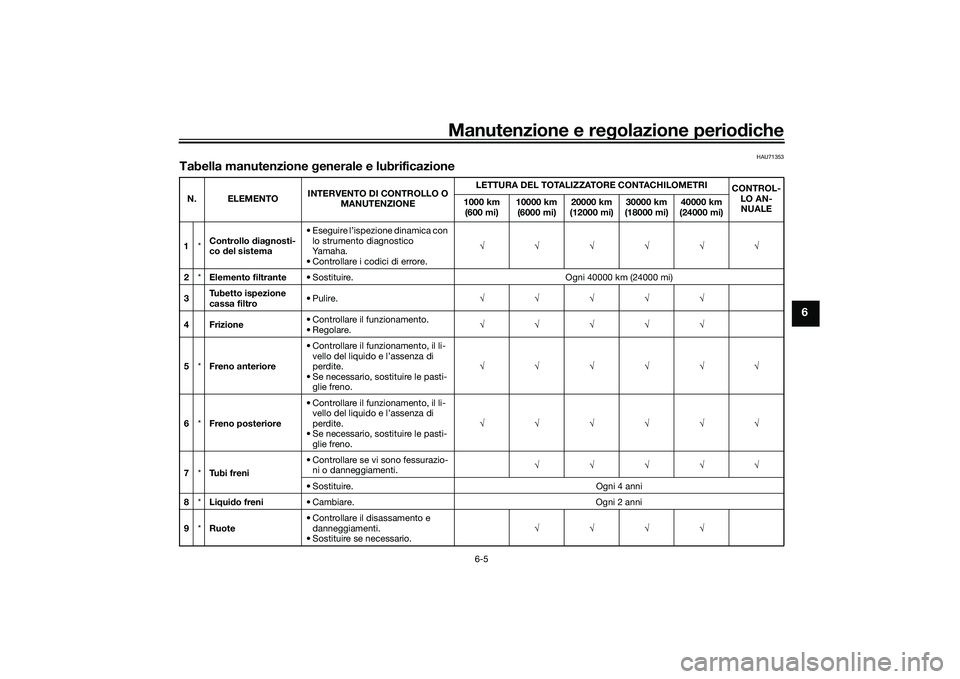

Tabella manutenzione generale e lubrificazioneN. ELEMENTOINTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Controllo diagnosti-
co del sistema • Eseguire l’ispezione dinamica con
lo strumento diagnostico
Ya m a h a .
• Controllare i codici di errore.
2 *Elemento filtrante • Sostituire. Ogni 40000 km (24000 mi)
3 Tubetto ispezione
cassa filtro
• Pulire.
4Frizione • Controllare il funzionamento.
• Regolare.
5 *Freno anteriore • Controllare il funzionamento, il li-
vello del liquido e l’assenza di
perdite.
• Se necessario, sostituire le pasti- glie freno.
6 *Freno posteriore • Controllare il funzionamento, il li-
vello del liquido e l’assenza di
perdite.
• Se necessario, sostituire le pasti- glie freno.
7 *Tu b i f r e n i • Controllare se vi sono fessurazio-
ni o danneggiamenti.
• Sostituire. Ogni 4 anni
8 *Liquido freni • Cambiare. Ogni 2 anni
9 *Ruote • Controllare il disassamento e
danneggiamenti.
• Sostituire se necessario.
UBEBH0H0.book Page 5 Friday, July 2, 2021 10:06 AM

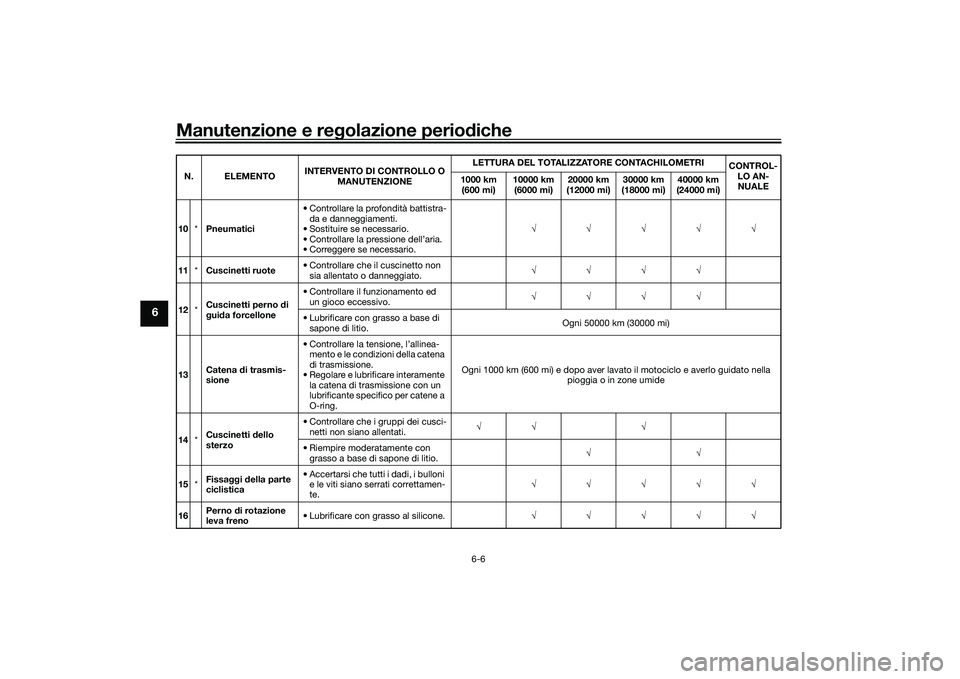

Page 56 of 102
Manutenzione e regolazione periodiche
6-6
6
10*Pneumatici • Controllare la profondità battistra-
da e danneggiamenti.
• Sostituire se necessario.
• Controllare la pressione dell’aria.
• Correggere se necessario.
11 *Cuscinetti ruote • Controllare che il cuscinetto non
sia allentato o danneggiato.
12 *Cuscinetti perno di
guida forcellone • Controllare il funzionamento ed
un gioco eccessivo.
• Lubrificare con grasso a base di sapone di litio. Ogni 50000 km (30000 mi)
13 Catena di trasmis-
sione • Controllare la tensione, l’allinea-
mento e le condizioni della catena
di trasmissione.
• Regolare e lubrificare interamente la catena di trasmissione con un
lubrificante specifico per catene a
O-ring. Ogni 1000 km (600 mi) e dopo aver lavato
il motociclo e averlo guidato nella
pioggia o in zone umide
14 *Cuscinetti dello
sterzo • Controllare che i gruppi dei cusci-
netti non siano allentati.
• Riempire moderatamente con grasso a base di sapone di litio.
15 *Fissaggi della parte
ciclistica • Accertarsi che tutti i dadi, i bulloni
e le viti siano serrati correttamen-
te.
16 Perno di rotazione
leva freno
• Lubrificare con grasso al silicone.
N. ELEMENTO
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)UBEBH0H0.book Page 6 Friday, July 2, 2021 10:06 AM

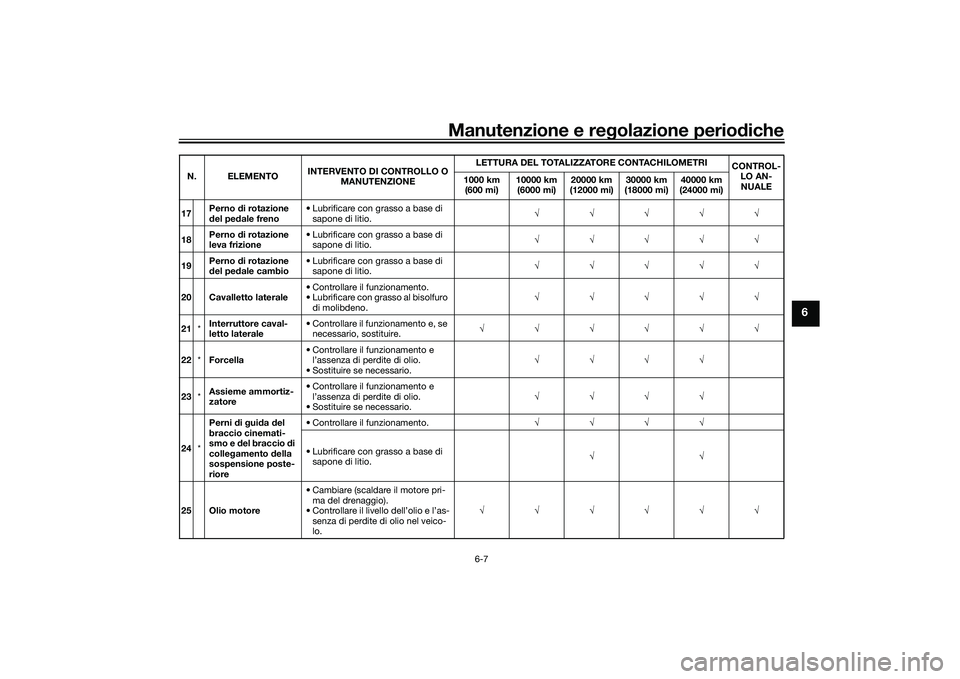

Page 57 of 102
Manutenzione e regolazione periodiche
6-7
6
17Perno di rotazione
del pedale freno • Lubrificare con grasso a base di
sapone di litio.
18 Perno di rotazione
leva frizione • Lubrificare con grasso a base di
sapone di litio.
19 Perno di rotazione
del pedale cambio • Lubrificare con grasso a base di
sapone di litio.
20 Cavalletto laterale • Controllare il funzionamento.
• Lubrificare con grasso al bisolfuro
di molibdeno.
21 *Interruttore caval-
letto laterale • Controllare il funzionamento e, se
necessario, sostituire.
22 *Forcella • Controllare il funzionamento e
l’assenza di perdite di olio.
• Sostituire se necessario.
23 *Assieme ammortiz-
zatore • Controllare il funzionamento e
l’assenza di perdite di olio.
• Sostituire se necessario.
24 *Perni di guida del
braccio cinemati-
smo e del braccio di
collegamento della
sospensione poste-
riore • Controllare il funzionamento.
• Lubrificare con grasso a base di sapone di litio.
25 Olio motore • Cambiare (scaldare il motore pri-
ma del drenaggio).
• Controllare il livello dell’olio e l’as- senza di perdite di olio nel veico-
lo.
N. ELEMENTO
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UBEBH0H0.book Page 7 Friday, July 2, 2021 10:06 AM

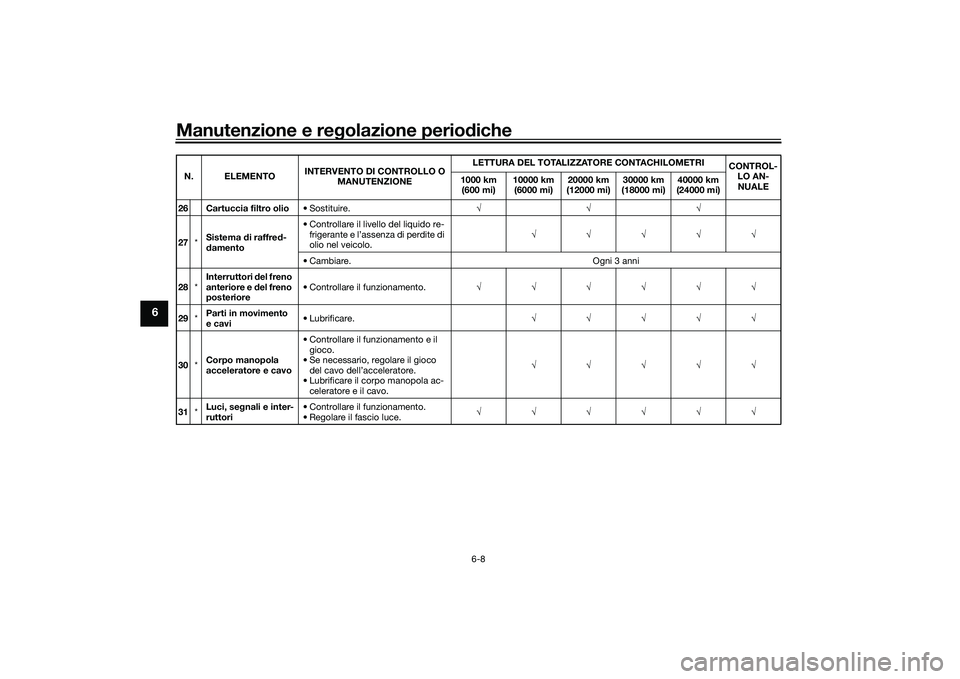

Page 58 of 102
Manutenzione e regolazione periodiche
6-8
6
26 Cartuccia filtro olio• Sostituire.
27 *Sistema di raffred-
damento • Controllare il livello del liquido re-
frigerante e l’assenza di perdite di
olio nel veicolo.
• Cambiare. Ogni 3 anni
28 *Interruttori del freno
anteriore e del freno
posteriore • Controllare il funzionamento.
29 *Parti in movimento
e cavi
• Lubrificare.
30 *Corpo manopola
acceleratore e cavo • Controllare il funzionamento e il
gioco.
• Se necessario, regolare il gioco del cavo dell’acceleratore.
• Lubrificare il corpo manopola ac- celeratore e il cavo.
31 *Luci, segnali e inter-
ruttori • Controllare il funzionamento.
• Regolare il fascio luce.
N. ELEMENTO
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)UBEBH0H0.book Page 8 Friday, July 2, 2021 10:06 AM

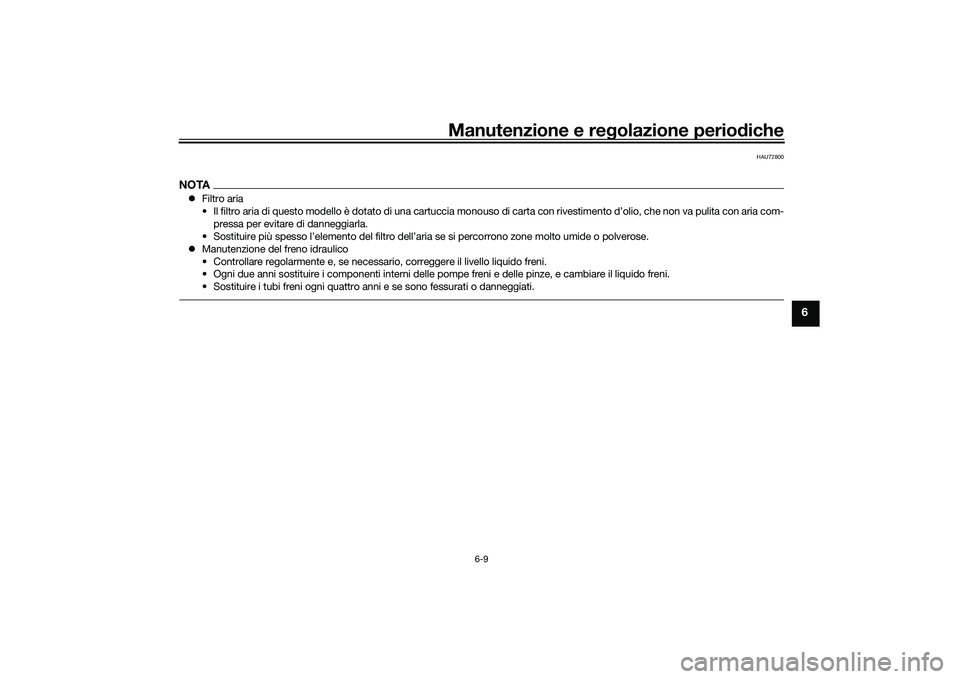

Page 59 of 102
Manutenzione e regolazione periodiche
6-9
6
HAU72800
NOTAFiltro aria
• Il filtro aria di questo modello è dotato di una cartuccia mo nouso di carta con rivestimento d’olio, che non va pulita con aria com-
pressa per evitare di danneggiarla.
• Sostituire più spesso l’elemento del filtro dell’ar ia se si percorrono zone molto umide o polverose.
Manutenzione del freno idraulico
• Controllare regolarmente e, se necess ario, correggere il livello liquido freni.
• Ogni due anni sostituire i componenti interni delle pompe freni e delle pinze, e cambiare il liquido freni.
• Sostituire i tubi freni ogni quattro anni e se sono fessurati o danneggiati.
UBEBH0H0.book Page 9 Friday, July 2, 2021 10:06 AM
Page 60 of 102
Manutenzione e regolazione periodiche
6-10
6
HAU18782

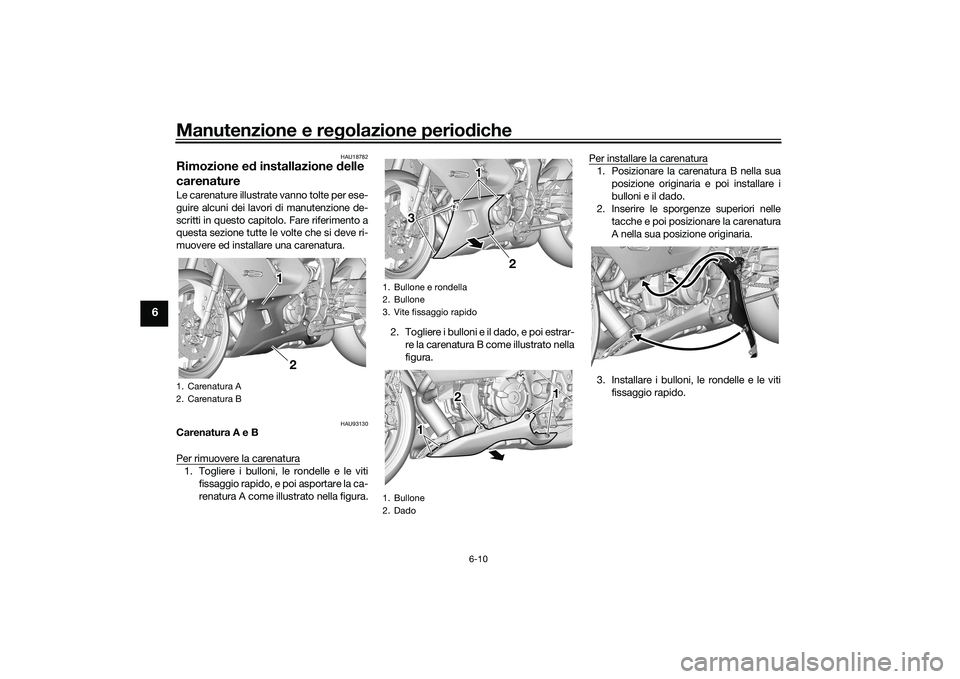

Rimozione ed installazione delle
carenatureLe carenature illustrate vanno tolte per ese-
guire alcuni dei lavori di manutenzione de-
scritti in questo capitolo. Fare riferimento a
questa sezione tutte le volte che si deve ri-
muovere ed installare una carenatura.
HAU93130
Carenatura A e B
Per rimuovere la carenatura1. Togliere i bulloni, le rondelle e le vitifissaggio rapido, e poi asportare la ca-
renatura A come illust rato nella figura.2. Togliere i bulloni e il dado, e poi estrar-
re la carenatura B come illustrato nella
figura. Per installare la carenatura
1. Posizionare la carenatura B nella sua
posizione originaria e poi installare i
bulloni e il dado.
2. Inserire le sporgenze superiori nelle
tacche e poi posizionare la carenatura
A nella sua posizione originaria.
3. Installare i bulloni, le rondelle e le viti fissaggio rapido.
1. Carenatura A
2. Carenatura B
1 1 1
2
1. Bullone e rondella
2. Bullone
3. Vite fissaggio rapido
1. Bullone
2. Dado
1 1 1
3 3
2
111
11
22
UBEBH0H0.book Page 10 Friday, July 2, 2021 10:06 AM
