YAMAHA YZF-R7 2022 Manuale duso (in Italian)

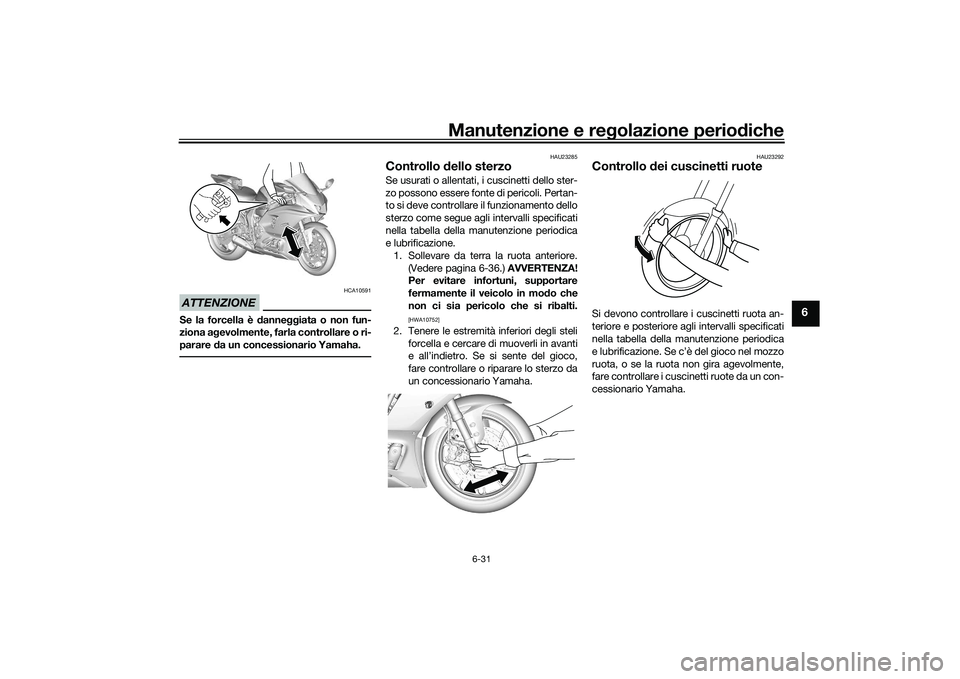

Manutenzione e regolazione periodiche
6-31
6
ATTENZIONE
HCA10591
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-
parare da un concessionario Yamaha.
HAU23285
Controllo dello sterzoSe usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione.1. Sollevare da terra la ruota anteriore. (Vedere pagina 6-36.) AVVERTENZA!
Per evitare infortuni, supportare
fermamente il veicolo in modo che
non ci sia pericolo che si ribalti.
[HWA10752]
2. Tenere le estremità inferiori degli steli
forcella e cercare di muoverli in avanti
e all’indietro. Se si sente del gioco,
fare controllare o riparare lo sterzo da
un concessionario Yamaha.
HAU23292
Controllo dei cuscinetti ruoteSi devono controllare i cuscinetti ruota an-
teriore e posteriore agli intervalli specificati
nella tabella della ma nutenzione periodica
e lubrificazione. Se c’è del gioco nel mozzo
ruota, o se la ruota non gira agevolmente,
fare controllare i cuscinetti ruote da un con-
cessionario Yamaha.
UBEBH0H0.book Page 31 Friday, July 2, 2021 10:06 AM

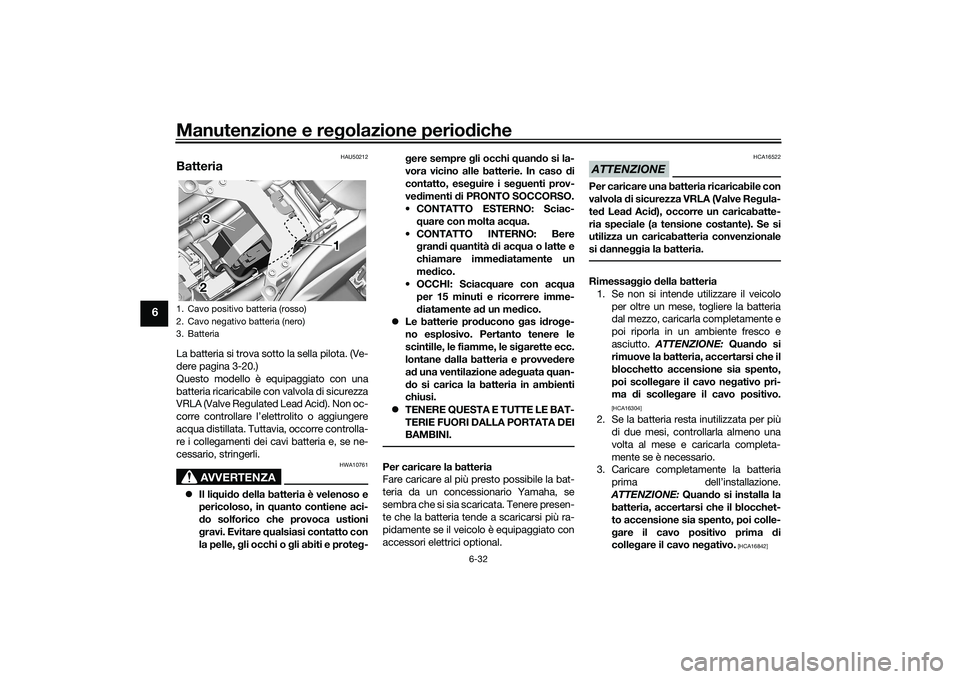

Manutenzione e regolazione periodiche
6-32
6
HAU50212
BatteriaLa batteria si trova sotto la sella pilota. (Ve-
dere pagina 3-20.)
Questo modello è equipaggiato con una
batteria ricaricabile con valvola di sicurezza
VRLA (Valve Regulated Lead Acid). Non oc-
corre controllare l’elettrolito o aggiungere
acqua distillata. Tuttavia, occorre controlla-
re i collegamenti dei cavi batteria e, se ne-
cessario, stringerli.
AVVERTENZA
HWA10761
Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e proteg- gere sempre gli occhi quando si la-
vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.
• CONTATTO ESTERNO: Sciac-
quare con molta acqua.
• CONTATTO INTERNO: Bere grandi quantità di acqua o latte e
chiamare immediatamente un
medico.
• OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.
 Le batterie producono gas idroge-
no esplosivo. Pertanto tenere le
scintille, le fiamme, le sigarette ecc.
lontane dalla batteria e provvedere
ad una ventilazione adeguata quan-
do si carica la batteria in ambienti
chiusi.
 TENERE QUESTA E TUTTE LE BAT-
TERIE FUORI DALLA PORTATA DEI
BAMBINI.
Per caricare la batteria
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere presen-
te che la batteria tende a scaricarsi più ra-
pidamente se il veicolo è equipaggiato con
accessori elettrici optional.
ATTENZIONE
HCA16522
Per caricare una batteria ricaricabile con
valvola di sicurezza VRLA (Valve Regula-
ted Lead Acid), occorre un caricabatte-
ria speciale (a tensione costante). Se si
utilizza un caricabatteria convenzionale
si danneggia la batteria.Rimessaggio della batteria
1. Se non si intende utilizzare il veicolo per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto. ATTENZIONE: Quando si
rimuove la batteria, accertarsi che il
blocchetto accensione sia spento,
poi scollegare il cavo negativo pri-
ma di scollegare il cavo positivo.
[HCA16304]
2. Se la batteria resta inutilizzata per più di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.
ATTENZIONE: Quando si installa la
batteria, accertarsi che il blocchet-
to accensione sia spento, poi colle-
gare il cavo positivo prima di
collegare il cavo negativo.
[HCA16842]
1. Cavo positivo batteria (rosso)
2. Cavo negativo batteria (nero)
3. Batteria
1 1 1
2 3
23
UBEBH0H0.book Page 32 Friday, July 2, 2021 10:06 AM

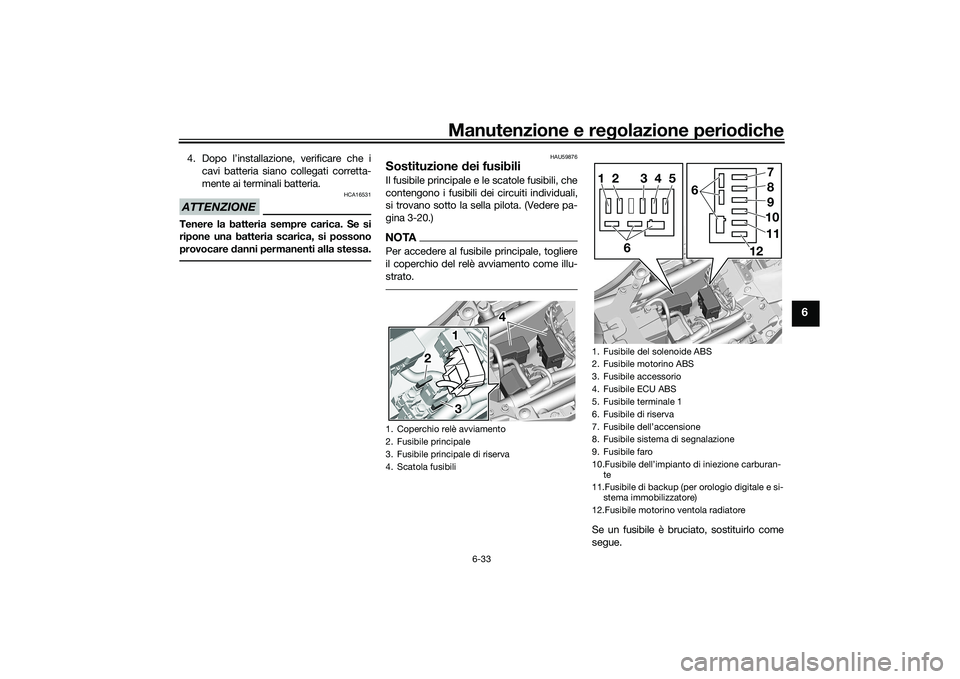

Manutenzione e regolazione periodiche
6-33
6
4. Dopo l’installazione, verificare che icavi batteria siano collegati corretta-
mente ai terminali batteria.ATTENZIONE
HCA16531
Tenere la batteria sempre carica. Se si
ripone una batteria scarica, si possono
provocare danni permanenti alla stessa.
HAU59876
Sostituzione dei fusibiliIl fusibile principale e le scatole fusibili, che
contengono i fusibili dei circuiti individuali,
si trovano sotto la sella pilota. (Vedere pa-
gina 3-20.)NOTAPer accedere al fusibile principale, togliere
il coperchio del relè avviamento come illu-
strato.
Se un fusibile è bruciato, sostituirlo come
segue.
1. Coperchio relè avviamento
2. Fusibile principale
3. Fusibile principale di riserva
4. Scatola fusibili
4 44
1
2
3
1
2
3
1. Fusibile del solenoide ABS
2. Fusibile motorino ABS
3. Fusibile accessorio
4. Fusibile ECU ABS
5. Fusibile terminale 1
6. Fusibile di riserva
7. Fusibile dell’accensione
8. Fusibile sistema di segnalazione
9. Fusibile faro
10.Fusibile dell’impianto di iniezione carburan-te
11.Fusibile di backup (per orologio digitale e si- stema immobilizzatore)
12.Fusibile motorino ventola radiatore
5 7
8
910
11
12
6
6 4321
UBEBH0H0.book Page 33 Friday, July 2, 2021 10:06 AM

Manutenzione e regolazione periodiche

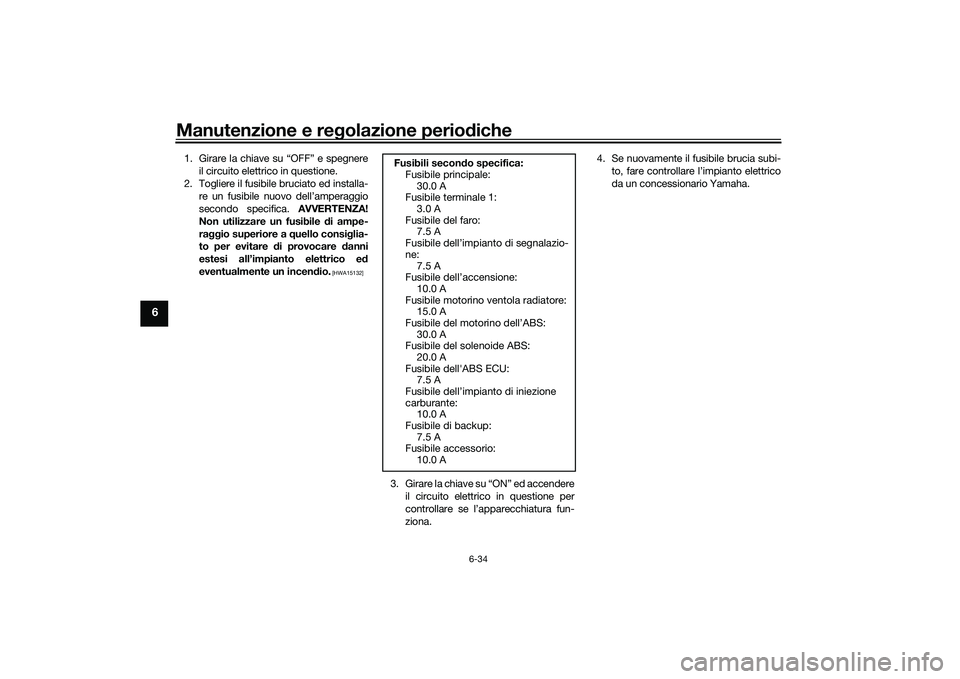

6-34
6
1. Girare la chiave su “OFF” e spegnereil circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installa- re un fusibile nuovo dell’amperaggio
secondo specifica. AVVERTENZA!
Non utilizzare un fusibile di ampe-
raggio superiore a quello consiglia-
to per evitare di provocare danni
estesi all’impianto elettrico ed
eventualmente un incendio.
[HWA15132]
3. Girare la chiave su “ON” ed accendere il circuito elettrico in questione per
controllare se l’apparecchiatura fun-
ziona. 4. Se nuovamente il fusibile brucia subi-
to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
Fusibili secondo specifica:
Fusibile principale:
30.0 A
Fusibile terminale 1: 3.0 A
Fusibile del faro: 7.5 A
Fusibile dell’impianto di segnalazio-
ne: 7.5 A
Fusibile dell’accensione:
10.0 A
Fusibile motorino ventola radiatore: 15.0 A
Fusibile del motorino dell’ABS: 30.0 A
Fusibile del solenoide ABS:
20.0 A
Fusibile dell'ABS ECU: 7.5 A
Fusibile dell’impianto di iniezione
carburante: 10.0 A
Fusibile di backup: 7.5 A
Fusibile accessorio:
10.0 A
UBEBH0H0.book Page 34 Friday, July 2, 2021 10:06 AM

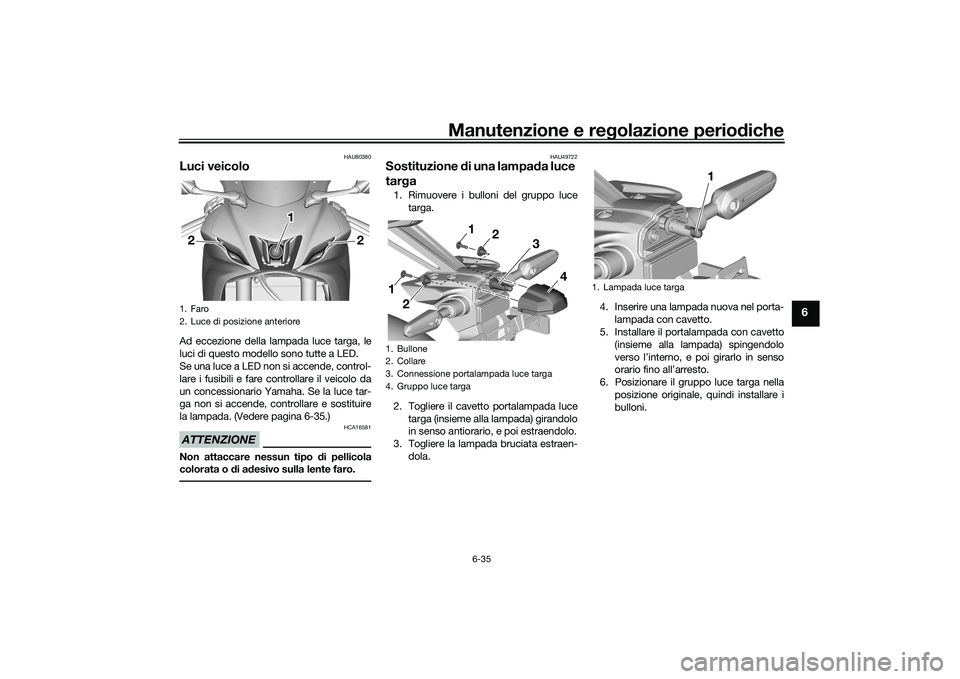

Manutenzione e regolazione periodiche
6-35
6
HAU80380
Luci veicoloAd eccezione della lampada luce targa, le
luci di questo modello sono tutte a LED.
Se una luce a LED non si accende, control-
lare i fusibili e fare controllare il veicolo da
un concessionario Yamaha. Se la luce tar-
ga non si accende, controllare e sostituire
la lampada. (Vedere pagina 6-35.)ATTENZIONE
HCA16581
Non attaccare nessun tipo di pellicola
colorata o di adesivo sulla lente faro.
HAU49722
Sostituzione di una lampada luce
targa1. Rimuovere i bulloni del gruppo lucetarga.
2. Togliere il cavetto portalampada luce targa (insieme alla lampada) girandolo
in senso antiorario, e poi estraendolo.
3. Togliere la lampada bruciata estraen- dola. 4. Inserire una lampada nuova nel porta-
lampada con cavetto.
5. Installare il portalampada con cavetto
(insieme alla lampada) spingendolo
verso l’interno, e poi girarlo in senso
orario fino all’arresto.
6. Posizionare il gruppo luce targa nella posizione originale, quindi installare i
bulloni.
1. Faro
2. Luce di posizione anteriore
1 1 1
2 2
2 2
1. Bullone
2. Collare
3. Connessione portalampada luce targa
4. Gruppo luce targa
1
1
2
2
4
3
1. Lampada luce targa
1
UBEBH0H0.book Page 35 Friday, July 2, 2021 10:06 AM

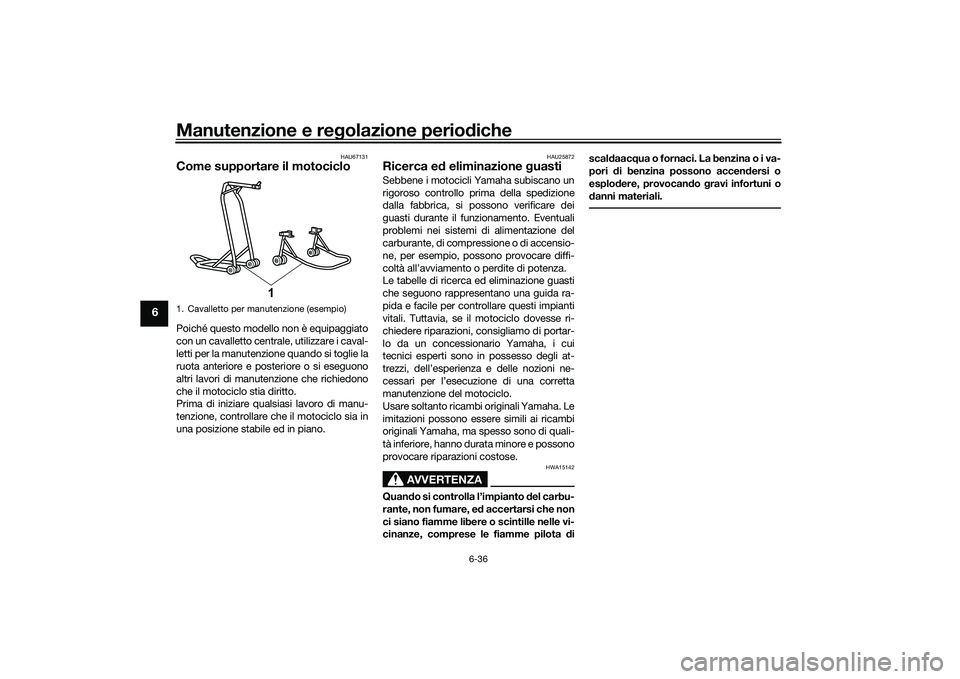

Manutenzione e regolazione periodiche
6-36
6
HAU67131
Come supportare il motocicloPoiché questo modello non è equipaggiato
con un cavalletto centrale, utilizzare i caval-
letti per la manutenzione quando si toglie la
ruota anteriore e posteriore o si eseguono
altri lavori di manutenzione che richiedono
che il motociclo stia diritto.
Prima di iniziare qualsiasi lavoro di manu-
tenzione, controllare che il motociclo sia in
una posizione stabile ed in piano.
HAU25872
Ricerca ed eliminazione guastiSebbene i motocicli Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei
guasti durante il funzionamento. Eventuali
problemi nei sistemi di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
Le tabelle di ricerca ed eliminazione guasti
che seguono rappresentano una guida ra-
pida e facile per controllare questi impianti
vitali. Tuttavia, se il motociclo dovesse ri-
chiedere riparazioni, consigliamo di portar-
lo da un concessionario Yamaha, i cui
tecnici esperti sono in possesso degli at-
trezzi, dell’esperienza e delle nozioni ne-
cessari per l’esecuzione di una corretta
manutenzione del motociclo.
Usare soltanto ricambi originali Yamaha. Le
imitazioni possono essere simili ai ricambi
originali Yamaha, ma spesso sono di quali-
tà inferiore, hanno durata minore e possono
provocare riparazioni costose.
AVVERTENZA
HWA15142
Quando si controlla l’impianto del carbu-
rante, non fumare, ed accertarsi che non
ci siano fiamme libere o scintille nelle vi-
cinanze, comprese le fiamme pilota discaldaacqua o fornaci. La benzina o i va-
pori di benzina possono accendersi o
esplodere, provocando gravi infortuni o
danni materiali.
1. Cavalletto per manutenzione (esempio)
1
UBEBH0H0.book Page 36 Friday, July 2, 2021 10:06 AM

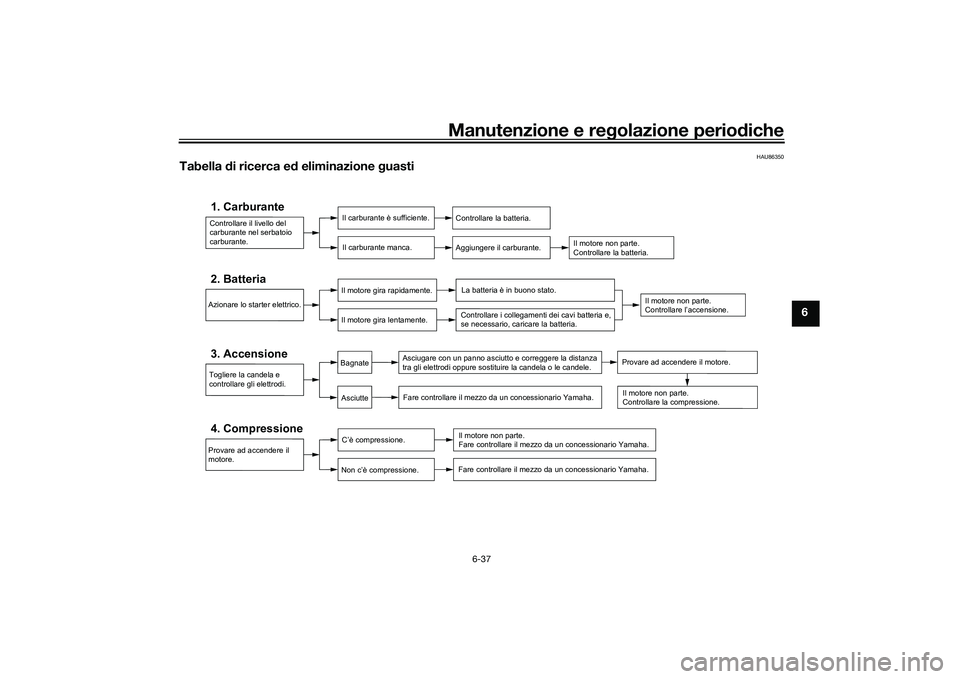

Manutenzione e regolazione periodiche
6-37
6
HAU86350
Tabella di ricerca ed eliminazione guasti
Controllare il livello del
carburante nel serbatoio
carburante.1. Carburante
Il carburante è sufficiente.Il carburante manca.
Controllare la batteria.
Aggiungere il carburante.
Il motore non parte.
Controllare la batteria.
Il motore non parte.
Controllare l’accensione.
Provare ad accendere il
motore.4. Compressione
C’è compressione.
Non c’è compressione.
Fare controllare il mezzo da un concessionario Yamaha.Il motore non parte.
Fare controllare il mezzo da un concessionario Yamaha.
Togliere la candela e
controllare gli elettrodi.3. Accensione
Asciugare con un panno asciutto e correggere la distanza
tra gli elettrodi oppure sostituire la candela o le candele. Fare controllare il mezzo da un concessionario Yamaha.
Il motore non parte.
Controllare la compressione.
AsciutteBagnate
Provare ad accendere il motore.
Azionare lo starter elettrico.2. Batteria
Il motore gira rapidamente.
Il motore gira lentamente.
La batteria è in buono stato.Controllare i collegamenti dei cavi batteria e,
se necessario, caricare la batteria.
UBEBH0H0.book Page 37 Friday, July 2, 2021 10:06 AM

Manutenzione e regolazione periodiche
6-38
6
HAU86420

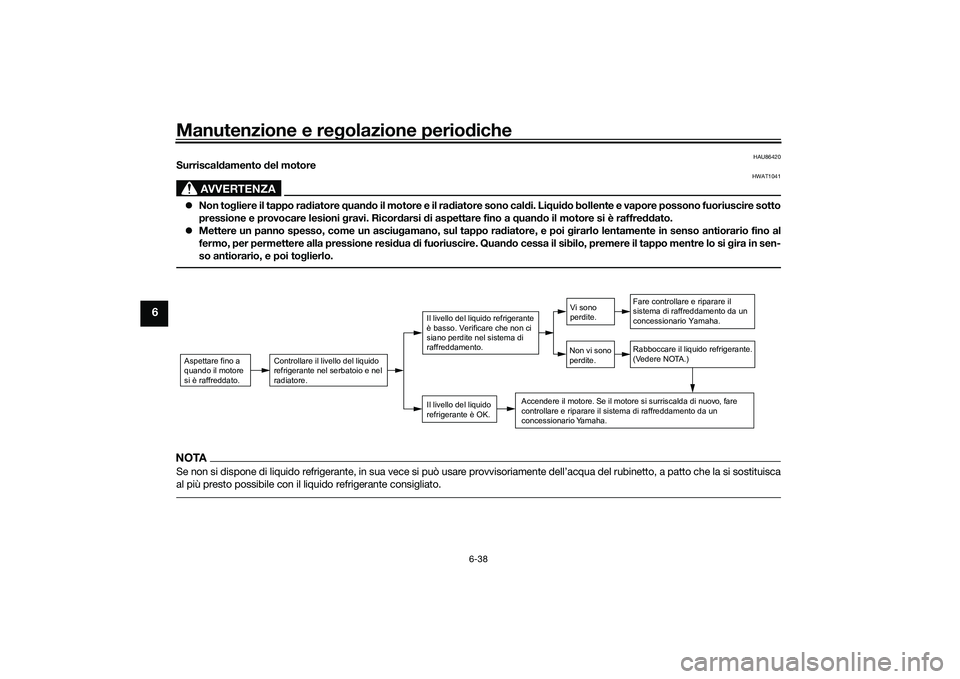

Surriscaldamento del motore
AVVERTENZA
HWAT1041
Non togliere il tappo radiatore quando il motore e il radiatore sono caldi. Liquido bollente e vapore possono fuoriuscire sotto
pressione e provocare lesioni gravi. Ricordarsi di aspettare fino a quando il motore si è raffreddato.
 Mettere un panno spesso, come un asciugamano, sul tappo radiatore, e poi girarlo lentamente in senso antiorario fino al
fermo, per permettere alla pressione residua di fuoriuscire. Quando cessa il sibilo, premere il tappo mentre lo si gira in sen-
so antiorario, e poi toglierlo.NOTASe non si dispone di liquido refrigerante, in sua vece si può usare provvisoriamente dell’acqua del rubinetto, a patto che la s i sostituisca
al più presto possibile con il liquido refrigerante consigliato.Aspettare fino a
quando il motore
si è raffreddato.
Controllare il livello del liquido
refrigerante nel serbatoio e nel
radiatore.
Il livello del liquido
refrigerante è OK.Il livello del liquido refrigerante
è basso. Verificare che non ci
siano perdite nel sistema di
raffreddamento.
Fare controllare e riparare il
sistema di raffreddamento da un
concessionario Yamaha.
Rabboccare il liquido refrigerante.
(Vedere NOTA.)
Accendere il motore. Se il motore si surriscalda di nuovo, f are
controllare e riparare il sistema di raffreddamento da un
concessionario Y amaha.
Vi sono
perdite.
Non vi sono
perdite.
UBEBH0H0.book Page 38 Friday, July 2, 2021 10:06 AM

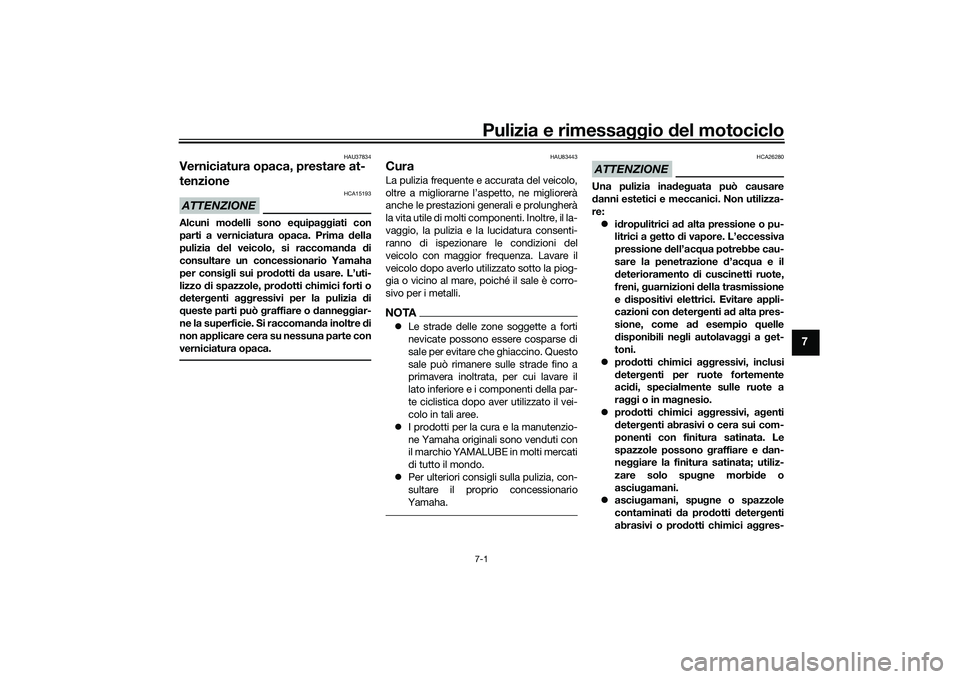

Pulizia e rimessaggio del motociclo7-1
7
HAU37834
Verniciatura opaca, prestare at-
tenzioneATTENZIONE
HCA15193
Alcuni modelli sono equipaggiati con
parti a verniciatura opaca. Prima della
pulizia del veicolo, si raccomanda di
consultare un concessionario Yamaha
per consigli sui prodotti da usare. L’uti-
lizzo di spazzole, prodotti chimici forti o
detergenti aggressivi per la pulizia di
queste parti può graffiare o danneggiar-
ne la superficie. Si raccomanda inoltre di
non applicare cera su nessuna parte con
verniciatura opaca.
HAU83443
CuraLa pulizia frequente e accurata del veicolo,
oltre a migliorarne l’aspetto, ne migliorerà
anche le prestazioni generali e prolungherà
la vita utile di molti componenti. Inoltre, il la-
vaggio, la pulizia e la lucidatura consenti-
ranno di ispezionare le condizioni del
veicolo con maggior frequenza. Lavare il
veicolo dopo averlo utilizzato sotto la piog-
gia o vicino al mare, poiché il sale è corro-
sivo per i metalli.NOTALe strade delle zone soggette a forti
nevicate possono essere cosparse di
sale per evitare che ghiaccino. Questo
sale può rimanere sulle strade fino a
primavera inoltrata, per cui lavare il
lato inferiore e i componenti della par-
te ciclistica dopo aver utilizzato il vei-
colo in tali aree.
 I prodotti per la cura e la manutenzio-
ne Yamaha originali sono venduti con
il marchio YAMALUBE in molti mercati
di tutto il mondo.
 Per ulteriori consigli sulla pulizia, con-
sultare il proprio concessionario
Yamaha.
ATTENZIONE
HCA26280
Una pulizia inadeguata può causare
danni estetici e meccanici. Non utilizza-
re:  idropulitrici ad alta pressione o pu-
litrici a getto di vapore. L’eccessiva
pressione dell’acqua potrebbe cau-
sare la penetrazione d’acqua e il
deterioramento di cuscinetti ruote,
freni, guarnizioni della trasmissione
e dispositivi elettrici. Evitare appli-
cazioni con detergenti ad alta pres-
sione, come ad esempio quelle
disponibili negli autolavaggi a get-
toni.
 prodotti chimici aggressivi, inclusi
detergenti per ruote fortemente
acidi, specialmente sulle ruote a
raggi o in magnesio.
 prodotti chimici aggressivi, agenti
detergenti abrasivi o cera sui com-
ponenti con finitura satinata. Le
spazzole possono graffiare e dan-
neggiare la finitura satinata; utiliz-
zare solo spugne morbide o
asciugamani.
 asciugamani, spugne o spazzole
contaminati da prodotti detergenti
abrasivi o prodotti chimici aggres-
UBEBH0H0.book Page 1 Friday, July 2, 2021 10:06 AM

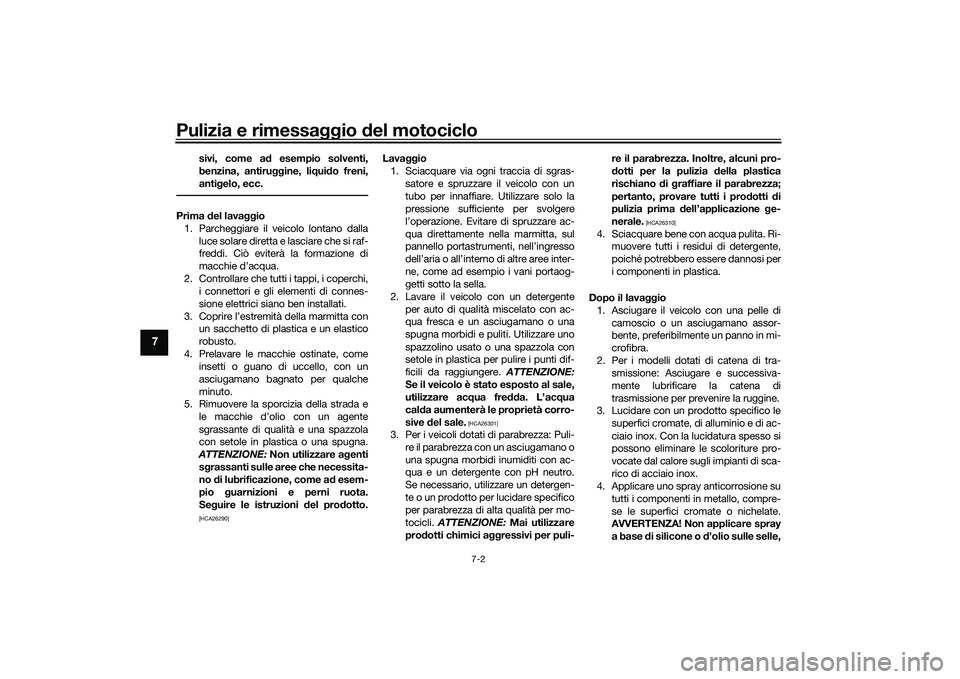

Pulizia e rimessaggio del motociclo
7-2
7
sivi, come ad esempio solventi,
benzina, antiruggine, liquido freni,
antigelo, ecc.
Prima del lavaggio1. Parcheggiare il veicolo lontano dalla luce solare diretta e lasciare che si raf-
freddi. Ciò eviterà la formazione di
macchie d’acqua.
2. Controllare che tutti i tappi, i coperchi, i connettori e gli elementi di connes-
sione elettrici siano ben installati.
3. Coprire l’estremità della marmitta con un sacchetto di plastica e un elastico
robusto.
4. Prelavare le macchie ostinate, come insetti o guano di uccello, con un
asciugamano bagnato per qualche
minuto.
5. Rimuovere la sporcizia della strada e
le macchie d’olio con un agente
sgrassante di qualità e una spazzola
con setole in plastica o una spugna.
ATTENZIONE: Non utilizzare agenti
sgrassanti sulle aree che necessita-
no di lubrificazione, come ad esem-
pio guarnizioni e perni ruota.
Seguire le istruzioni del prodotto.
[HCA26290]
Lavaggio 1. Sciacquare via ogni traccia di sgras- satore e spruzzare il veicolo con un
tubo per innaffiare. Utilizzare solo la
pressione sufficiente per svolgere
l’operazione. Evitare di spruzzare ac-
qua direttamente nella marmitta, sul
pannello portastrumenti, nell’ingresso
dell’aria o all’interno di altre aree inter-
ne, come ad esempio i vani portaog-
getti sotto la sella.
2. Lavare il veicolo con un detergente per auto di qualità miscelato con ac-
qua fresca e un asciugamano o una
spugna morbidi e puliti. Utilizzare uno
spazzolino usato o una spazzola con
setole in plastica per pulire i punti dif-
ficili da raggiungere. ATTENZIONE:
Se il veicolo è stato esposto al sale,
utilizzare acqua fredda. L’acqua
calda aumenterà le proprietà corro-
sive del sale.
[HCA26301]
3. Per i veicoli dotati di parabrezza: Puli- re il parabrezza con un asciugamano o
una spugna morbidi inumiditi con ac-
qua e un detergente con pH neutro.
Se necessario, utilizzare un detergen-
te o un prodotto per lucidare specifico
per parabrezza di alta qualità per mo-
tocicli. ATTENZIONE: Mai utilizzare
prodotti chimici aggressivi per puli- re il parabrezza. Inoltre, alcuni pro-
dotti per la pulizia della plastica
rischiano di graffiare il parabrezza;
pertanto, provare tutti i prodotti di
pulizia prima dell’applicazione ge-
nerale.
[HCA26310]
4. Sciacquare bene con acqua pulita. Ri-
muovere tutti i residui di detergente,
poiché potrebbero essere dannosi per
i componenti in plastica.
Dopo il lavaggio 1. Asciugare il veicolo con una pelle di camoscio o un asciugamano assor-
bente, preferibilmente un panno in mi-
crofibra.
2. Per i modelli dotati di catena di tra- smissione: Asciugare e successiva-
mente lubrificare la catena di
trasmissione per prevenire la ruggine.
3. Lucidare con un prodotto specifico le
superfici cromate, di alluminio e di ac-
ciaio inox. Con la lucidatura spesso si
possono eliminare le scoloriture pro-
vocate dal calore sugli impianti di sca-
rico di acciaio inox.
4. Applicare uno spray anticorrosione su
tutti i componenti in metallo, compre-
se le superfici cromate o nichelate.
AVVERTENZA! Non applicare spray
a base di silicone o d’olio sulle selle,
UBEBH0H0.book Page 2 Friday, July 2, 2021 10:06 AM
