YAMAHA YZF600 2000 Manual de utilização (in Portuguese)
Manufacturer: YAMAHA, Model Year: 2000, Model line: YZF600, Model: YAMAHA YZF600 2000Pages: 109, PDF Size: 11.75 MB
Page 21 of 109

FUNÇÕES DE CONTROLOS E INSTRUMENTOS
3-7
3
PAU00105

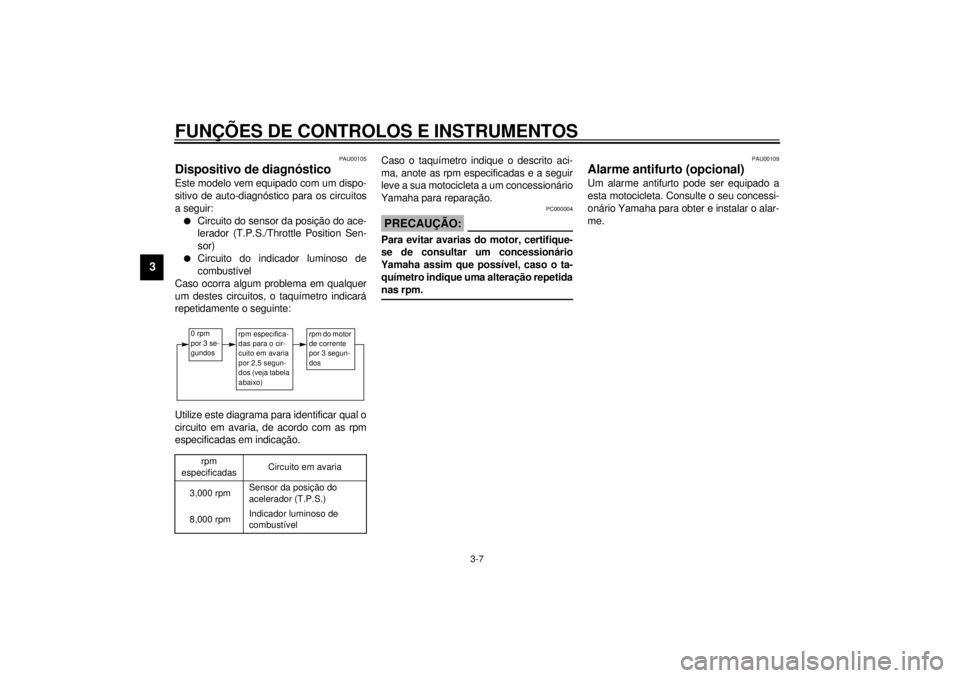

Dispositivo de diagnósticoEste modelo vem equipado com um dispo-
sitivo de auto-diagnóstico para os circuitos
a seguir:l
Circuito do sensor da posição do ace-
lerador (T.P.S./Throttle Position Sen-
sor)
l
Circuito do indicador luminoso de
combustível
Caso ocorra algum problema em qualquer
um destes circuitos, o taquímetro indicará
repetidamente o seguinte:
CB-53PUtilize este diagrama para identificar qual o
circuito em avaria, de acordo com as rpm
especificadas em indicação.CB-60P
Caso o taquímetro indique o descrito aci-
ma, anote as rpm especificadas e a seguir
leve a sua motocicleta a um concessionário
Yamaha para reparação.
PC000004
PRECAUÇÃO:@ Para evitar avarias do motor, certifique-
se de consultar um concessionário
Yamaha assim que possível, caso o ta-
químetro indique uma alteração repetida
nas rpm. @
PAU00109
Alarme antifurto (opcional)Um alarme antifurto pode ser equipado a
esta motocicleta. Consulte o seu concessi-
onário Yamaha para obter e instalar o alar-
me.
rpm
especificadas
Circuito em avaria
3,000 rpm
Sensor da posição do
acelerador (T.P.S.)
8,000 rpm
Indicador luminoso de
combustível
0 rpm
por 3 se-
gundos
rpm especifica-
das para o cir-
cuito em avaria
por 2,5 segun-
dos (veja tabela
abaixo)
rpm do motor
de corrente
por 3 segun-
dos
P_4tv_Functions.fm Page 7 Tuesday, November 30, 1999 4:25 PM
Page 22 of 109

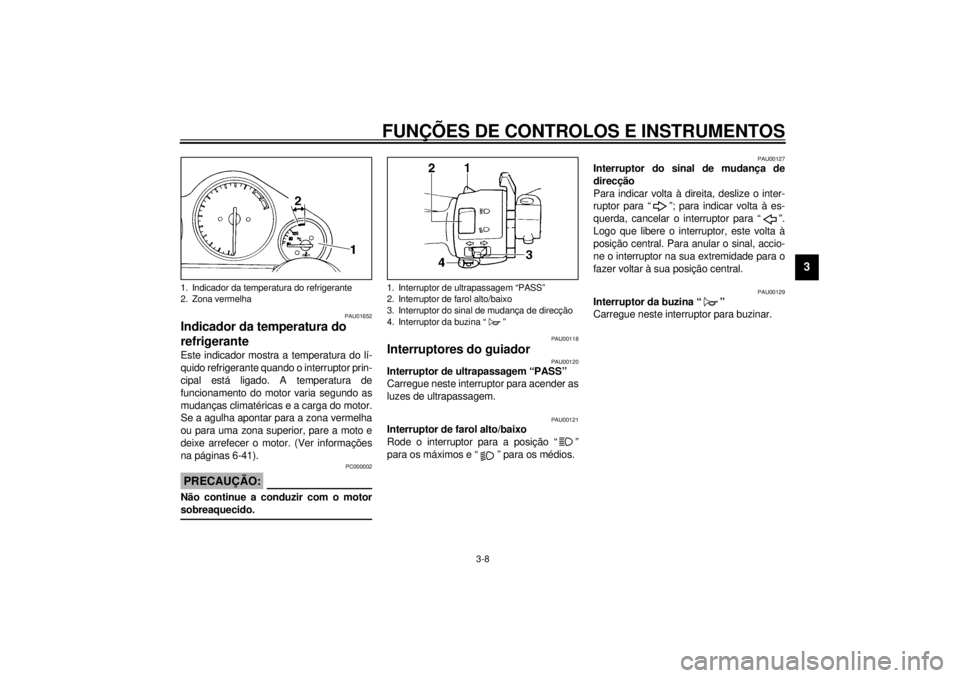

FUNÇÕES DE CONTROLOS E INSTRUMENTOS
3-8
3
PAU01652
Indicador da temperatura do
refrigeranteEste indicador mostra a temperatura do lí-
quido refrigerante quando o interruptor prin-
cipal está ligado. A temperatura de
funcionamento do motor varia segundo as
mudanças climatéricas e a carga do motor.
Se a agulha apontar para a zona vermelha
ou para uma zona superior, pare a moto e
deixe arrefecer o motor. (Ver informações
na páginas 6-41).
PC000002
PRECAUÇÃO:@ Não continue a conduzir com o motor
sobreaquecido. @
PAU00118
Interruptores do guiador
PAU00120
Interruptor de ultrapassagem “PASS”
Carregue neste interruptor para acender as
luzes de ultrapassagem.
PAU00121
Interruptor de farol alto/baixo
Rode o interruptor para a posição “ ”
para os máximos e “ ” para os médios.
PAU00127
Interruptor do sinal de mudança de
direcção
Para indicar volta à direita, deslize o inter-
ruptor para “ ”; para indicar volta à es-
querda, cancelar o interruptor para “ ”.
Logo que libere o interruptor, este volta à
posição central. Para anular o sinal, accio-
ne o interruptor na sua extremidade para o
fazer voltar à sua posição central.
PAU00129
Interruptor da buzina “ ”
Carregue neste interruptor para buzinar.
1. Indicador da temperatura do refrigerante
2. Zona vermelha
1. Interruptor de ultrapassagem “PASS”
2. Interruptor de farol alto/baixo
3. Interruptor do sinal de mudança de direcção
4. Interruptor da buzina “ ”
P_4tv_Functions.fm Page 8 Tuesday, November 30, 1999 4:25 PM
Page 23 of 109

FUNÇÕES DE CONTROLOS E INSTRUMENTOS
3-9
3
PAU00138

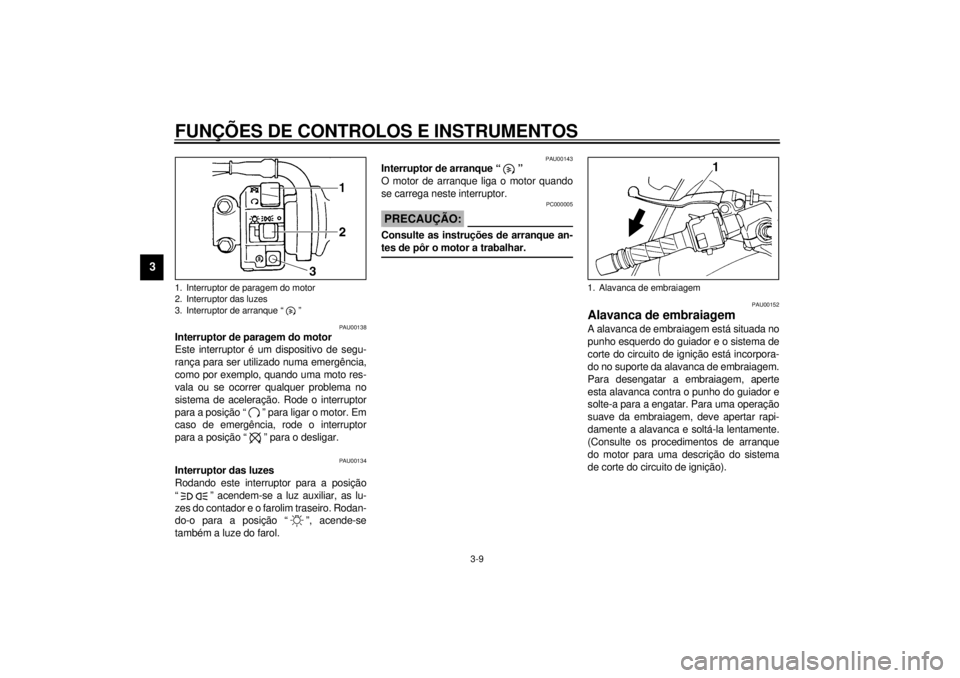

Interruptor de paragem do motor
Este interruptor é um dispositivo de segu-
rança para ser utilizado numa emergência,
como por exemplo, quando uma moto res-
vala ou se ocorrer qualquer problema no
sistema de aceleração. Rode o interruptor
para a posição “ ” para ligar o motor. Em
caso de emergência, rode o interruptor
para a posição “ ” para o desligar.
PAU00134
Interruptor das luzes
Rodando este interruptor para a posição
“ ” acendem-se a luz auxiliar, as lu-
zes do contador e o farolim traseiro. Rodan-
do-o para a posição “ ”, acende-se
também a luze do farol.
PAU00143
Interruptor de arranque “ ”
O motor de arranque liga o motor quando
se carrega neste interruptor.
PC000005
PRECAUÇÃO:@ Consulte as instruções de arranque an-
tes de pôr o motor a trabalhar. @
PAU00152
Alavanca de embraiagemA alavanca de embraiagem está situada no
punho esquerdo do guiador e o sistema de
corte do circuito de ignição está incorpora-
do no suporte da alavanca de embraiagem.
Para desengatar a embraiagem, aperte
esta alavanca contra o punho do guiador e
solte-a para a engatar. Para uma operação
suave da embraiagem, deve apertar rapi-
damente a alavanca e soltá-la lentamente.
(Consulte os procedimentos de arranque
do motor para uma descrição do sistema
de corte do circuito de ignição).
1. Interruptor de paragem do motor
2. Interruptor das luzes
3. Interruptor de arranque “ ”
1. Alavanca de embraiagem
P_4tv_Functions.fm Page 9 Tuesday, November 30, 1999 4:25 PM
Page 24 of 109

FUNÇÕES DE CONTROLOS E INSTRUMENTOS
3-10
3
PAU00157

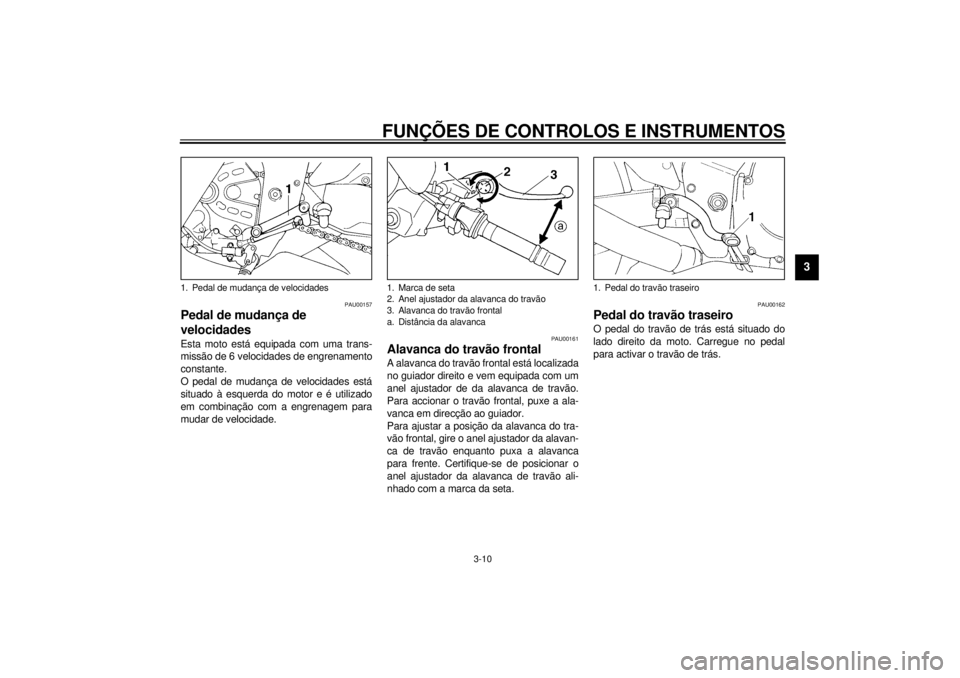

Pedal de mudança de
velocidadesEsta moto está equipada com uma trans-
missão de 6 velocidades de engrenamento
constante.
O pedal de mudança de velocidades está
situado à esquerda do motor e é utilizado
em combinação com a engrenagem para
mudar de velocidade.
PAU00161
Alavanca do travão frontalA alavanca do travão frontal está localizada
no guiador direito e vem equipada com um
anel ajustador de da alavanca de travão.
Para accionar o travão frontal, puxe a ala-
vanca em direcção ao guiador.
Para ajustar a posição da alavanca do tra-
vão frontal, gire o anel ajustador da alavan-
ca de travão enquanto puxa a alavanca
para frente. Certifique-se de posicionar o
anel ajustador da alavanca de travão ali-
nhado com a marca da seta.
PAU00162
Pedal do travão traseiroO pedal do travão de trás está situado do
lado direito da moto. Carregue no pedal
para activar o travão de trás.
1. Pedal de mudança de velocidades
1. Marca de seta
2. Anel ajustador da alavanca do travão
3. Alavanca do travão frontal
a. Distância da alavanca
1. Pedal do travão traseiro
P_4tv_Functions.fm Page 10 Tuesday, November 30, 1999 4:25 PM
Page 25 of 109

FUNÇÕES DE CONTROLOS E INSTRUMENTOS
3-11
3
PAU02935

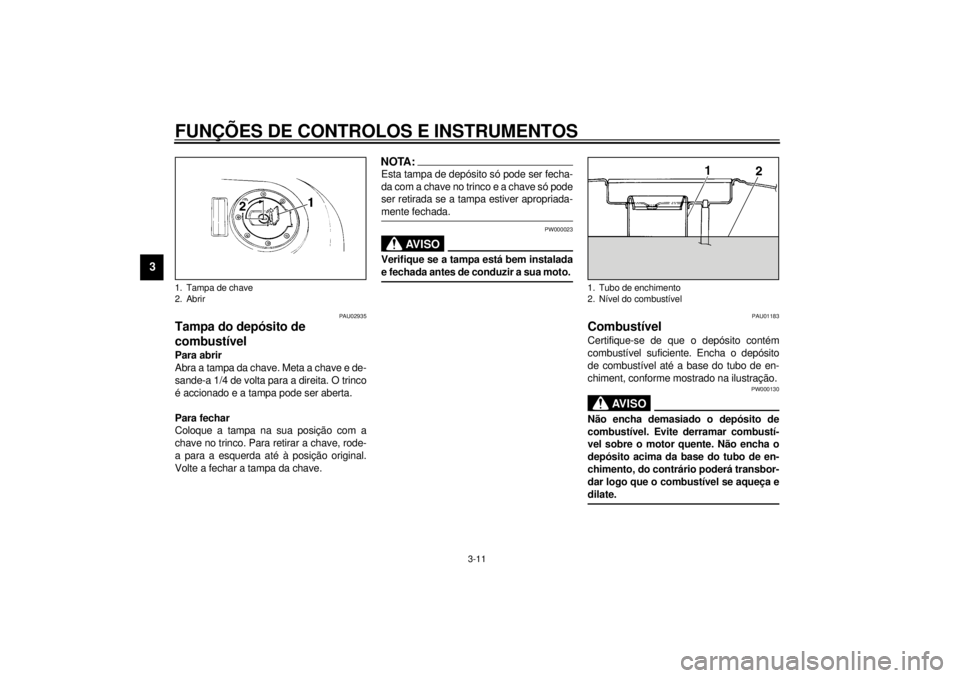

Tampa do depósito de
combustívelPara abrir
Abra a tampa da chave. Meta a chave e de-
sande-a 1/4 de volta para a direita. O trinco
é accionado e a tampa pode ser aberta.
Para fechar
Coloque a tampa na sua posição com a
chave no trinco. Para retirar a chave, rode-
a para a esquerda até à posição original.
Volte a fechar a tampa da chave.
NOTA:@ Esta tampa de depósito só pode ser fecha-
da com a chave no trinco e a chave só pode
ser retirada se a tampa estiver apropriada-
mente fechada. @
PW000023
AV I S O
@ Verifique se a tampa está bem instalada
e fechada antes de conduzir a sua moto. @
PAU01183
CombustívelCertifique-se de que o depósito contém
combustível suficiente. Encha o depósito
de combustível até a base do tubo de en-
chiment, conforme mostrado na ilustração.
PW000130
AV I S O
@ Não encha demasiado o depósito de
combustível. Evite derramar combustí-
vel sobre o motor quente. Não encha o
depósito acima da base do tubo de en-
chimento, do contrário poderá transbor-
dar logo que o combustível se aqueça e
dilate. @
1. Tampa de chave
2. Abrir
1. Tubo de enchimento
2. Nível do combustível
P_4tv_Functions.fm Page 11 Tuesday, November 30, 1999 4:25 PM
Page 26 of 109

FUNÇÕES DE CONTROLOS E INSTRUMENTOS
3-12
3
PAU00186
PRECAUÇÃO:@ l
Limpe sempre imediatamente o
combustível derramado com um
pano macio seco e limpo. O com-
bustível pode deteriorar as superfí-
cies pintadas ou as peças de
plástico.
l
(Só para a Alemanha)
A tampa do depósito de combustí-
vel dos modelos destinados à Ale-
manha é de concepção especial. Se
for necessário substituí-la, utilize
sempre a tampa correcta.
@
PAU00191
NOTA:@ No caso de detonação ou de ruídos do mo-
tor, utilize uma outra marca de gasolina ou
gasolina com um índice de octano mais
elevado. @Combustível recomendado:
Gasolina normal sem chumbo com
um índice de octano de 91 ou superi-
or de investigação.
Capacidade do depósito:
Total:
19 L
Reserva:
3,1 L
P_4tv_Functions.fm Page 12 Tuesday, November 30, 1999 4:25 PM
Page 27 of 109

FUNÇÕES DE CONTROLOS E INSTRUMENTOS
3-13
3
PAU00196
Tubo de respiração do depósito
de combustível (somente para a
Alemanha)Este modelo está equipado com um tubo
de respiração do depósito de combustível.
Antes de utilizar a sua moto, tenha o cuida-
do de:l
Verificar as ligações do tubo.
l
Verificar se o tubo está furado ou de-
teriorado. Se for o caso, substitua-o.
l
Verificar se a extremidade do tubo
não está entupida. Limpe-a, se for ne-
cessário.
PAU02973
Motor de arranque (choke) “ ”O accionamento de um motor frio requer
uma mistura mais rica de ar-combustível.
Um circuito de arranque independente for-
nece tal mistura.
Desloque em direcção
a para ligar o motor
de arranque (choke).
Desloque em direção
b para desligar o
motor de arranque (choke).
1. Tubo de respiração do depósito de combustí-
vel
1. Motor de arranque (choke) “ ”
P_4tv_Functions.fm Page 13 Tuesday, November 30, 1999 4:25 PM
Page 28 of 109

FUNÇÕES DE CONTROLOS E INSTRUMENTOS
3-14
3
PCA00038
PRECAUÇÃO:@ Não utilize o motor de arranque (choke)
por mais de 3 minutos, pois o tubo de
escape pode descolorir-se por calor ex-
cessivo. Ademais, o uso mais prolonga-
do do motor de arranque (choke)
causará pós-combustão. Na ocorrência
de pós-combustão, desligue o motor de
arranque (choke). @
PAU01591*

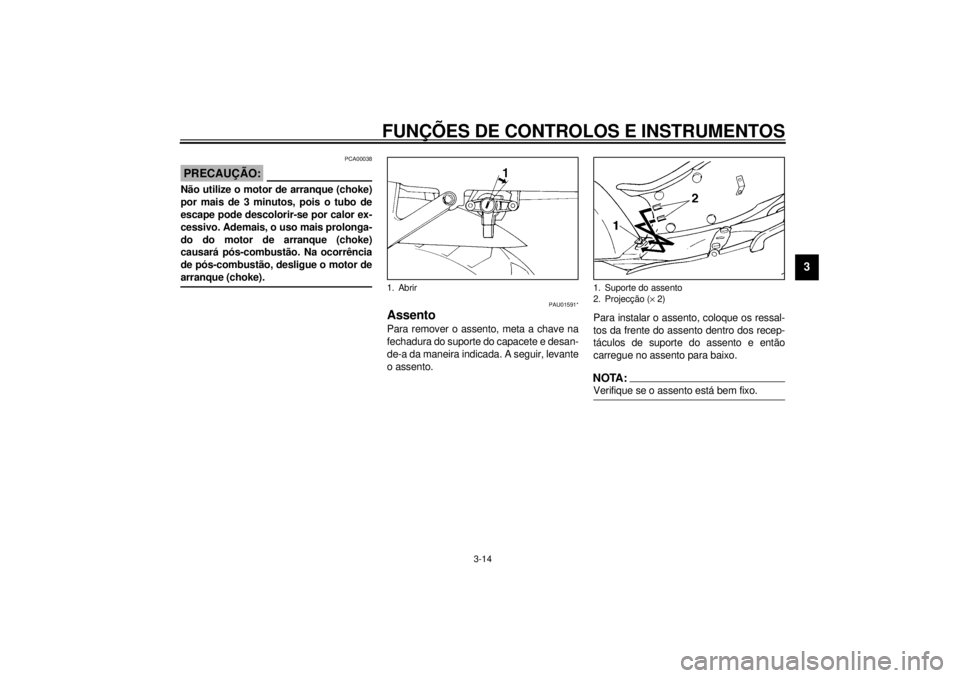

AssentoPara remover o assento, meta a chave na
fechadura do suporte do capacete e desan-
de-a da maneira indicada. A seguir, levante
o assento. Para instalar o assento, coloque os ressal-
tos da frente do assento dentro dos recep-
táculos de suporte do assento e então
carregue no assento para baixo.
NOTA:@ Verifique se o assento está bem fixo. @
1. Abrir
1. Suporte do assento
2. Projecção (´ 2)
P_4tv_Functions.fm Page 14 Tuesday, November 30, 1999 4:25 PM
Page 29 of 109

FUNÇÕES DE CONTROLOS E INSTRUMENTOS
3-15
3
PAU00261

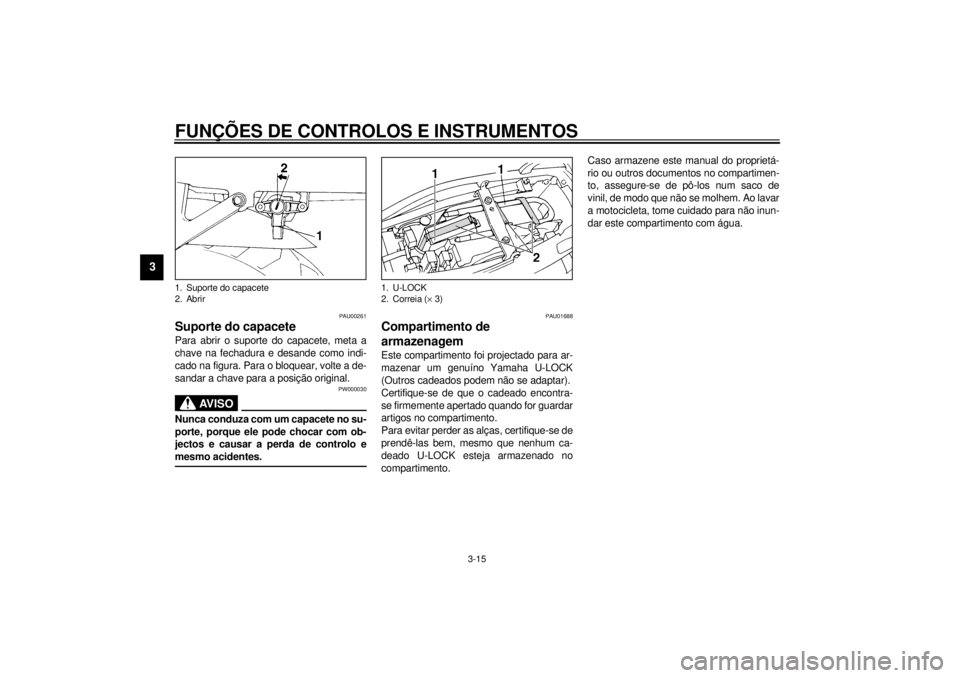

Suporte do capacetePara abrir o suporte do capacete, meta a
chave na fechadura e desande como indi-
cado na figura. Para o bloquear, volte a de-
sandar a chave para a posição original.
PW000030
AV I S O
@ Nunca conduza com um capacete no su-
porte, porque ele pode chocar com ob-
jectos e causar a perda de controlo e
mesmo acidentes. @
PAU01688
Compartimento de
armazenagemEste compartimento foi projectado para ar-
mazenar um genuíno Yamaha U-LOCK
(Outros cadeados podem não se adaptar).
Certifique-se de que o cadeado encontra-
se firmemente apertado quando for guardar
artigos no compartimento.
Para evitar perder as alças, certifique-se de
prendê-las bem, mesmo que nenhum ca-
deado U-LOCK esteja armazenado no
compartimento.Caso armazene este manual do proprietá-
rio ou outros documentos no compartimen-
to, assegure-se de pô-los num saco de
vinil, de modo que não se molhem. Ao lavar
a motocicleta, tome cuidado para não inun-
dar este compartimento com água.
1. Suporte do capacete
2. Abrir
1. U-LOCK
2. Correia (´ 3)
P_4tv_Functions.fm Page 15 Tuesday, November 30, 1999 4:25 PM
Page 30 of 109

FUNÇÕES DE CONTROLOS E INSTRUMENTOS
3-16
3
PAU01862*
Afinação da forquilha dianteiraEsta forquilha dianteira está equipada com
ajustadores de pré-carga da mola, de força
de amortecimento do ressalto e da com-
pressão.
PW000037
AV I S O
@ Cada haste da forquilha deve ser regula-
da com a mesma pressão. Um ajusta-
mento desigual pode causar
manuseamento insatisfatório e perda de
estabilidade. @
Ajuste da precarga da mola
Rode o parafuso ajustador na direcção
a
para aumentar a precarga da mola e na di-
recção
b para a diminuir. Alinhe o ajuste
preferido com o cimo do parafuso da tampa
da forquilha dianteira.
PC000013
PRECAUÇÃO:@ Existem ranhuras para mostrar o nível
de ajustamento. Manter sempre um nível
de ajustamento nas duas hastes da for-
quilha. @
CI-18P
1. Parafuso ajustador da precarga de mola
1. Posição de ajuste
2. Parafuso da tampa da forquilha dianteira
DuroPa-
drãoMole
Posição de
ajustamento12345678
P_4tv_Functions.fm Page 16 Tuesday, November 30, 1999 4:25 PM
