YAMAHA YZF600 2000 Notices Demploi (in French)

CARACTÉRISTIQUES
8-3
8
Charge maximale* 180 kg (sauf A, CH, S)
178 kg (A, CH, S)
Pression (à froid)
Jusqu’à 90 kg*
avant 225 kPa (2,25 kg/cm
2, 2,25 bar)
arrière 250 kPa (2,50 kg/cm2, 2,50 bar)
Entre 90 kg et la charge
maximale*
avant 250 kPa (2,50 kg/cm2, 2,50 bar)
arrière 290 kPa (2,90 kg/cm2, 2,90 bar)
Conduite à grande vitesse
avant 250 kPa (2,50 kg/cm2, 2,50 bar)
arrière 290 kPa (2,90 kg/cm2, 2,90 bar)
* La charge est le poids total des bagages, du pilote, du passager et des
accessoires.
Roues
Av a n t
Type Coulée
Taille 17 ´ MT 3,50
Arrière
Type Coulée
Taille 17 ´ MT 5,00Freins
Av a n t
type Double disque
commande Main droite
liquide DOT 4
Arrière
type Monodisque
commande Pied droit
liquide DOT 4
Suspension
Av a n t
type Fourche télescopique
Arrière
type Bras oscillant (suspension à liaison)
Amortisseurs
Avant Ressort hélicoïdal / amortisseur
hydraulique
Arrière Ressort hélicoïdal / amortisseur
hydro-pneumatique
Débattement de roue
Avant 130 mm
Arrière 120 mm
F_4tv_Spec.fm Page 3 Monday, September 20, 1999 2:21 PM

CARACTÉRISTIQUES
8-4
8
Partie électrique
Système d’allumage Électronique (T. C. I.)
Système de charge
type Alternateur C. A.
puissance standard 14 V, 18,5 A à 5.000 tr/mn
Batterie
type YTX12-BS
voltage, capacité 12 V, 10 AH
Type de phareAmpoule de quartz (halogène)
Voltage et wattage d’ampoule ´
quantité
Phare 12 V, 60/55 W ´ 1
Feu arrière/stop 12 V, 5/21 W ´ 1
Feu de stationnement 12 V, 4 W ´ 1
Clignotant 12 V, 21 W ´ 4
Éclairage des instruments 12 V; 1,7 W ´ 4
Témoin de point mort 12 V; 3,4 W ´ 1
Témoin de feu de route 12 V; 3,4 W ´ 1
Témoin de niveau d’huile 12 V; 3,4 W ´ 1
Témoin des clignotants 12 V; 3,4 W ´ 1
Témoin de carburant 12 V; 3,4 W ´ 1Fusibles
Fusible principal 30 A
Fusible de phare 20 A
Fusible du système de
signalisation 15 A
Fusible de ventilateur 7,5 A
Fusible d’allumage 7,5 A
F_4tv_Spec.fm Page 4 Monday, September 20, 1999 2:21 PM

F_4tv_Spec.fm Page 5 Monday, September 20, 1999 2:21 PM

9
RENSEIGNEMENTS COMPLÉMENTAIRES
Numéros d’identification................................................................................ 9-1
Numéro d’identification de la clé ................................................................... 9-1
Numéro d’identification du véhicule.............................................................. 9-1
Étiquette de modèle ........................................................................................ 9-2
F_4tv_ConsumerTOC.fm Page 1 Monday, September 20, 1999 2:22 PM

9-1
9
FAU01039
9-RENSEIGNEMENTS COMPLÉMENTAIRES
FAU02944
Numéros d’identificationInscrire les numéros d’identification de la clé et
du véhicule ainsi que les renseignements repris
sur l’étiquette de modèle dans les cases prévues
à cet effet. Cela facilitera la commande de piè-
ces de rechange auprès d’un concessionnaire
Yamaha ainsi que les démarches en cas de vol
du véhicule.
1. NUMÉRO D’IDENTIFICATION DE LA
CLÉ:CA-02F2. NUMÉRO D’IDENTIFICATION DU
VÉHICULE:CA-02F3. RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DE MODÈLE:CA-01FFAU01041
Numéro d’identification de la cléLe numéro d’identification de la clé est frappé
sur l’onglet de la clé. Inscrire ce numéro à l’en-
droit prévu, pour référence lors de la commande
d’une nouvelle clé.
FAU01043
Numéro d’identification du véhiculeLe numéro d’identification du véhicule est
frappé sur le tube de tête de fourche. Inscrire ce
numéro à l’endroit prévu.N.B.:@ Le numéro d’identification du véhicule sert à
identifier la motocyclette et est généralement re-
quis lors de son immatriculation. @
1. Numéro d’identification de la clé
1. Numéro d’identification du véhicule
F_4tv_Consumer.fm Page 1 Monday, September 20, 1999 2:22 PM

RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
9
FAU01050
Étiquette de modèleL’étiquette de modèle est collée sur le cadre,
sous la selle. (Voir les explications relatives à la
dépose de la selle à la page 3-14.) Inscrire les
renseignements repris sur cette étiquette dans
l’espace prévu à cet effet. Ces renseignements
seront nécessaires lors de la commande de piè-
ces de rechange auprès d’un concessionnaire
Yamaha.1. Étiquette de modèle
F_4tv_Consumer.fm Page 2 Monday, September 20, 1999 2:22 PM

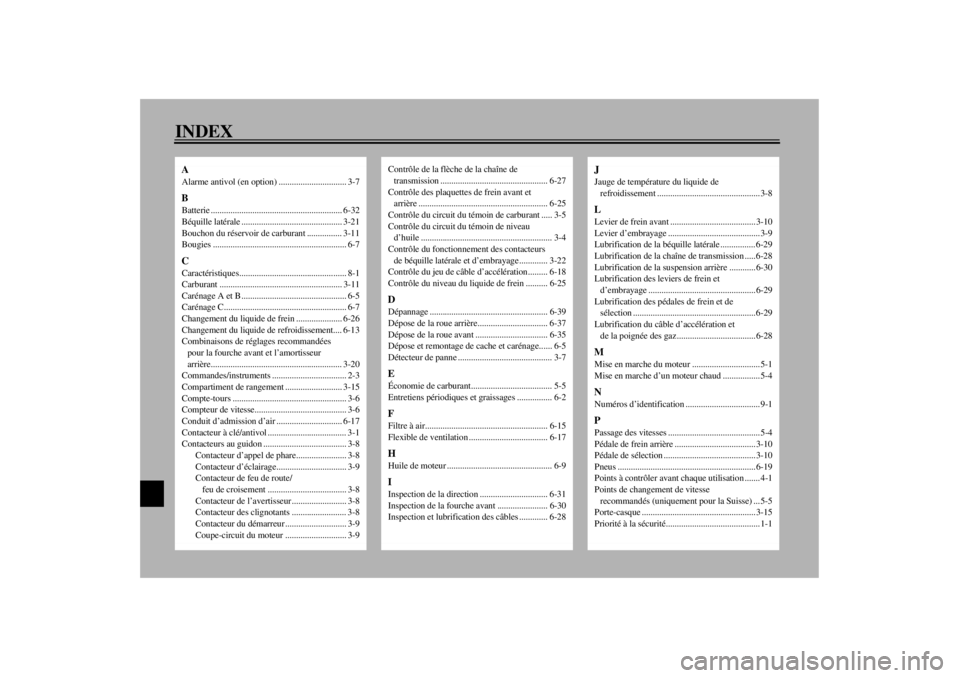

10-INDEXAAlarme antivol (en option) ............................... 3-7BBatterie ............................................................ 6-32
Béquille latérale .............................................. 3-21
Bouchon du réservoir de carburant ................ 3-11
Bougies ............................................................. 6-7CCaractéristiques................................................. 8-1
Carburant ........................................................ 3-11
Carénage A et B................................................ 6-5
Carénage C........................................................ 6-7
Changement du liquide de frein ..................... 6-26
Changement du liquide de refroidissement.... 6-13
Combinaisons de réglages recommandées
pour la fourche avant et l’amortisseur
arrière............................................................ 3-20
Commandes/instruments .................................. 2-3
Compartiment de rangement .......................... 3-15
Compte-tours .................................................... 3-6
Compteur de vitesse.......................................... 3-6
Conduit d’admission d’air .............................. 6-17
Contacteur à clé/antivol .................................... 3-1
Contacteurs au guidon ...................................... 3-8
Contacteur d’appel de phare....................... 3-8
Contacteur d’éclairage................................ 3-9
Contacteur de feu de route/
feu de croisement .................................... 3-8
Contacteur de l’avertisseur ......................... 3-8
Contacteur des clignotants ......................... 3-8
Contacteur du démarreur ............................ 3-9
Coupe-circuit du moteur ............................ 3-9
Contrôle de la flèche de la chaîne de
transmission ................................................. 6-27
Contrôle des plaquettes de frein avant et
arrière ........................................................... 6-25
Contrôle du circuit du témoin de carburant ..... 3-5
Contrôle du circuit du témoin de niveau
d’huile ............................................................ 3-4
Contrôle du fonctionnement des contacteurs
de béquille latérale et d’embrayage ............. 3-22
Contrôle du jeu de câble d’accélération ......... 6-18
Contrôle du niveau du liquide de frein .......... 6-25DDépannage ...................................................... 6-39
Dépose de la roue arrière................................ 6-37
Dépose de la roue avant ................................. 6-35
Dépose et remontage de cache et carénage...... 6-5
Détecteur de panne ........................................... 3-7EÉconomie de carburant..................................... 5-5
Entretiens périodiques et graissages ................ 6-2FFiltre à air........................................................ 6-15
Flexible de ventilation .................................... 6-17HHuile de moteur ................................................ 6-9IInspection de la direction ............................... 6-31
Inspection de la fourche avant ....................... 6-30
Inspection et lubrification des câbles ............. 6-28
JJauge de température du liquide de
refroidissement ............................................... 3-8LLevier de frein avant ....................................... 3-10
Levier d’embrayage .......................................... 3-9
Lubrification de la béquille latérale ................ 6-29
Lubrification de la chaîne de transmission ..... 6-28
Lubrification de la suspension arrière ............ 6-30
Lubrification des leviers de frein et
d’embrayage ................................................. 6-29
Lubrification des pédales de frein et de
sélection ........................................................ 6-29
Lubrification du câble d’accélération et
de la poignée des gaz .................................... 6-28MMise en marche du moteur ............................... 5-1
Mise en marche d’un moteur chaud ................. 5-4NNuméros d’identification .................................. 9-1PPassage des vitesses .......................................... 5-4
Pédale de frein arrière ..................................... 3-10
Pédale de sélection .......................................... 3-10
Pneus ............................................................... 6-19
Points à contrôler avant chaque utilisation ....... 4-1
Points de changement de vitesse
recommandés (uniquement pour la Suisse) ... 5-5
Porte-casque .................................................... 3-15
Priorité à la sécurité........................................... 1-1
F_4tvIX.fm Page 1 Monday, September 20, 1999 2:22 PM

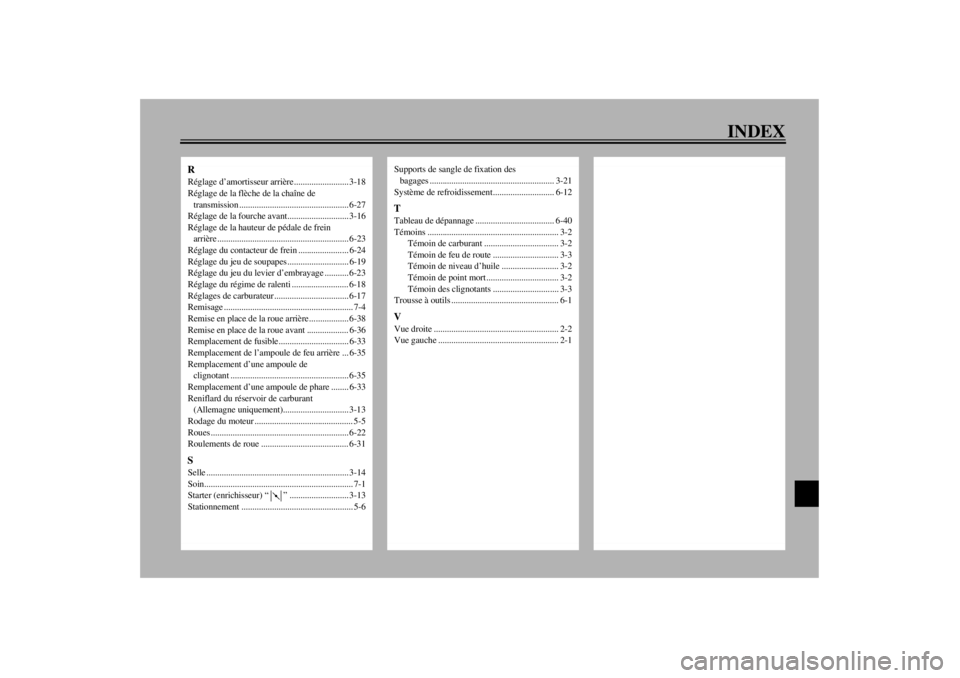

INDEX
RRéglage d’amortisseur arrière......................... 3-18
Réglage de la flèche de la chaîne de
transmission .................................................. 6-27
Réglage de la fourche avant............................ 3-16
Réglage de la hauteur de pédale de frein
arrière ............................................................ 6-23
Réglage du contacteur de frein ....................... 6-24
Réglage du jeu de soupapes ............................ 6-19
Réglage du jeu du levier d’embrayage ........... 6-23
Réglage du régime de ralenti .......................... 6-18
Réglages de carburateur.................................. 6-17
Remisage ........................................................... 7-4
Remise en place de la roue arrière.................. 6-38
Remise en place de la roue avant ................... 6-36
Remplacement de fusible................................ 6-33
Remplacement de l’ampoule de feu arrière ... 6-35
Remplacement d’une ampoule de
clignotant ...................................................... 6-35
Remplacement d’une ampoule de phare ........ 6-33
Reniflard du réservoir de carburant
(Allemagne uniquement).............................. 3-13
Rodage du moteur ............................................. 5-5
Roues ............................................................... 6-22
Roulements de roue ........................................ 6-31SSelle ................................................................. 3-14
Soin.................................................................... 7-1
Starter (enrichisseur) “ ” ........................... 3-13
Stationnement ................................................... 5-6
Supports de sangle de fixation des
bagages ......................................................... 3-21
Système de refroidissement............................ 6-12TTableau de dépannage .................................... 6-40
Témoins ............................................................ 3-2
Témoin de carburant .................................. 3-2
Témoin de feu de route .............................. 3-3
Témoin de niveau d’huile .......................... 3-2
Témoin de point mort ................................. 3-2
Témoin des clignotants .............................. 3-3
Trousse à outils ................................................. 6-1VVue droite ......................................................... 2-2
Vue gauche ....................................................... 2-1
F_4tvIX.fm Page 2 Monday, September 20, 1999 2:22 PM

PRINTED IN JAPAN
99 · 8 - 0.3 ´ 1 CR
(F) IMPRIMÉ SUR PAPIER RECYCLÉ
YAMAHA MOTOR CO., LTD.
