Fahrzeugbeschreibung
2
Linke Seitenansicht ............................................................................ 2-1
Rechte Seitenansicht ......................................................................... 2-2
Bedienungselemente, Instrumente ................................................... 2-3
G_4tv.book Page 1 Wednesday, October 4, 2000 4:24 PM

2-1
2
GAU00026

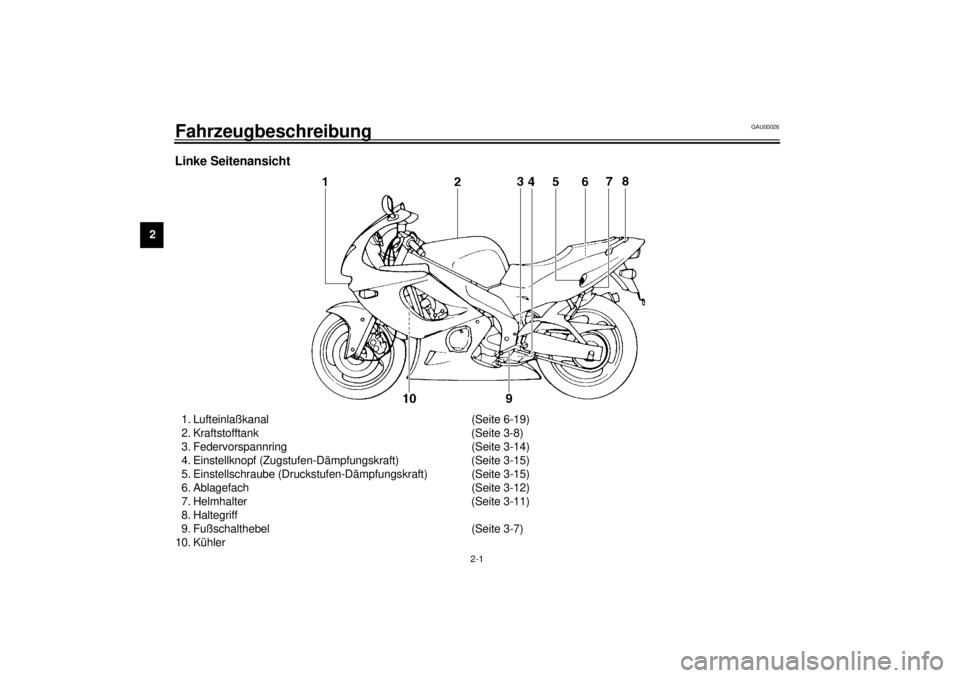

2-Fahrzeugbeschreibung Linke Seitenansicht1. Lufteinlaßkanal (Seite 6-19)
2. Kraftstofftank (Seite 3-8)
3. Federvorspannring (Seite 3-14)
4. Einstellknopf (Zugstufen-Dämpfungskraft) (Seite 3-15)
5. Einstellschraube (Druckstufen-Dämpfungskraft) (Seite 3-15)
6. Ablagefach (Seite 3-12)
7. Helmhalter (Seite 3-11)
8. Haltegriff
9. Fußschalthebel (Seite 3-7)
10. Kühler
G_4tv_Description.fm Page 1 Thursday, October 5, 2000 11:41 AM

Fahrzeugbeschreibung
2-2
2

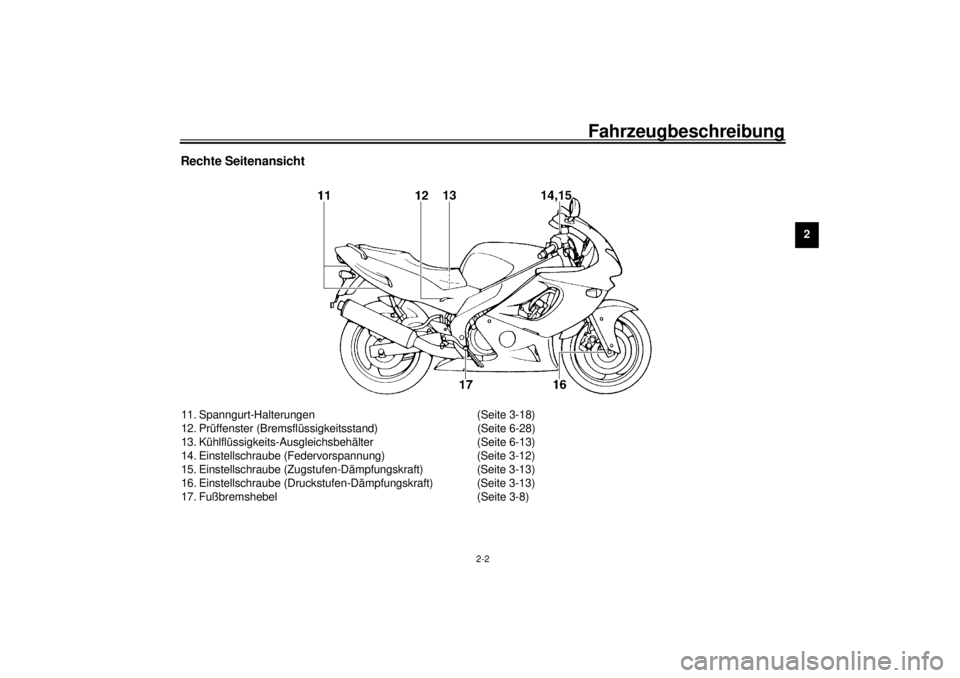

Rechte Seitenansicht11. Spanngurt-Halterungen (Seite 3-18)
12. Prüffenster (Bremsflüssigkeitsstand) (Seite 6-28)
13. Kühlflüssigkeits-Ausgleichsbehälter (Seite 6-13)
14. Einstellschraube (Federvorspannung) (Seite 3-12)
15. Einstellschraube (Zugstufen-Dämpfungskraft) (Seite 3-13)
16. Einstellschraube (Druckstufen-Dämpfungskraft) (Seite 3-13)
17. Fußbremshebel (Seite 3-8)
G_4tv.book Page 2 Wednesday, October 4, 2000 4:24 PM

Fahrzeugbeschreibung
2-3
2

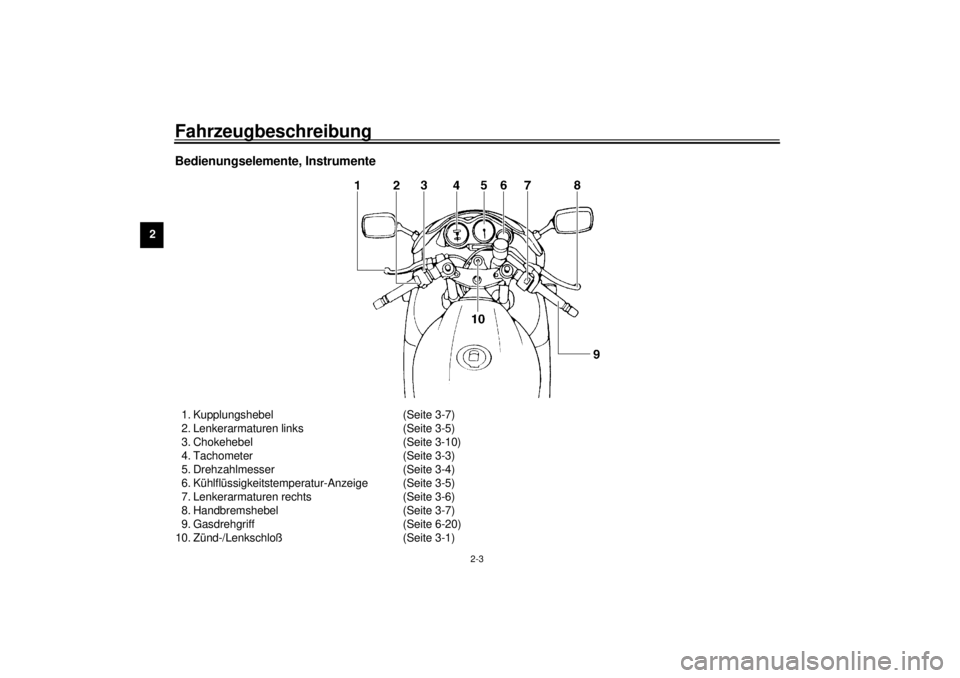

Bedienungselemente, Instrumente 1. Kupplungshebel (Seite 3-7)
2. Lenkerarmaturen links (Seite 3-5)
3. Chokehebel (Seite 3-10)
4. Tachometer (Seite 3-3)
5. Drehzahlmesser (Seite 3-4)
6. Kühlflüssigkeitstemperatur-Anzeige (Seite 3-5)
7. Lenkerarmaturen rechts (Seite 3-6)
8. Handbremshebel (Seite 3-7)
9. Gasdrehgriff (Seite 6-20)
10. Zünd-/Lenkschloß (Seite 3-1)
G_4tv.book Page 3 Wednesday, October 4, 2000 4:24 PM

Armaturen, Bedienungselemente und deren Funktion
3
Zünd-/Lenkschloß ................................................ 3-1
Warn- und Kontrolleuchten .................................. 3-2
Tachometer .......................................................... 3-3
Drehzahlmesser .................................................. 3-4
Stromkreis-Prüfeinrichtung .................................. 3-4
Diebstahlanlage (Sonderzubehör) ....................... 3-5
Kühlflüssigkeitstemperatur-Anzeige .................... 3-5
Lenkerarmaturen ................................................. 3-5
Kupplungshebel ................................................... 3-7
Fußschalthebel .................................................... 3-7
Handbremshebel ................................................. 3-7
Fußbremshebel ................................................... 3-8
Tankverschluß ...................................................... 3-8Kraftstoff .............................................................. 3-9
Kraftstofftank-Belüftungsschlauch (nur D) ........... 3-9
Chokehebel ....................................................... 3-10
Sitzbank ............................................................ 3-11
Helmhalter ......................................................... 3-11
Ablagefach ........................................................ 3-12
Teleskopgabel einstellen ................................... 3-12
Federbein einstellen .......................................... 3-14
Fahrwerk abstimmen ......................................... 3-17
Spanngurt-Halterungen .................................... 3-18
Seitenständer .................................................... 3-18
Zündunterbrechungs- und Anlaßsperrschalter-
System ............................................................ 3-19
G_4tv.book Page 1 Wednesday, October 4, 2000 4:24 PM

3-1
3
GAU00027
3-Armaturen, Bedienungselemente und deren Funktion
GAU00029
Zünd-/Lenkschloß Das Zünd-/Lenkschloß verriegelt und ent-
riegelt den Lenker und schaltet die Zün-
dung sowie die Stromversorgung der an-
deren elektrischen Systeme ein und aus.
Die einzelnen Schlüsselstellungen sind
nachfolgend beschrieben.
GAU00036
ON
Die Zündung ist eingeschaltet, der Motor
kann angelassen werden, und alle elektri-
schen Systeme sind betriebsbereit. Der
Schlüssel läßt sich in dieser Position nicht
abziehen.
GAU00038
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel kann in dieser Position
abgezogen werden.
GAU00040
LOCK
Der Lenker ist verriegelt, und alle Strom-
kreise sind ausgeschaltet. Der Schlüssel
kann in dieser Position abgezogen werden.
Lenker verriegeln1. Den Lenker bis zum Anschlag nach
links drehen.
2. Den Zündschlüssel in Position “OFF”
hineindrücken und auf “LOCK” dre-
hen.
3. Den Schlüssel abziehen.
Lenker entriegelnDen Zündschlüssel in Position “LOCK” hin-
eindrücken und auf “OFF” drehen.
GW000016
WARNUNG
_ Den Schlüssel niemals auf “OFF” oder
“LOCK” drehen, während das Fahrzeug
in Bewegung ist. Das dadurch bewirkte
Ausschalten der Stromkreise könnte zu
einem Verlust der Fahrzeugkontrolle und
möglicherweise zu einem Unfall führen. _1. Drücken.
2. Drehen.
G_4tv.book Page 1 Wednesday, October 4, 2000 4:24 PM

Armaturen, Bedienungselemente und deren Funktion
3-2
3
GAU01590
(Parken)
Zuerst den Lenker verriegeln und dann den
Zündschlüssel auf “ ” drehen.
Der Lenker ist verriegelt, und die Park-
beleuchtung, bestehend aus Standlicht
vorn und Rücklicht, ist eingeschaltet. Die
anderen elektrischen Systeme sind aus-
geschaltet. Der Schlüssel läßt sich in die-
ser Position abziehen.
GCA00043
ACHTUNG:_ Bei einer langen Standzeit in dieser Zünd-
schloßstellung kann die eingeschaltete
Parkbeleuchtung die Batterie entladen. _
GAU03034
Warn- und Kontrolleuchten
GAU00061
Leerlauf-Kontrolleuchte “ ”
Die Kontrolleuchte brennt, wenn das Ge-
triebe sich in der Leerlaufstellung befindet.
GAU03201
Ölstand-Warnleuchte “ ”
Die Warnleuchte brennt bei zu niedrigem
Motorölstand, um den Fahrer zu warnen.
Der Stromkreis der Warnleuchte kann auf
nachfolgende Weise geprüft werden.1. Den Motorstoppschalter auf “ ” und
den Zündschlüssel auf “ON” stellen.
2. Das Getriebe in die Leerlaufstellung
schalten oder den Kupplungshebel
ziehen.
3. Den Starterschalter drücken. Brennt
die Warnleuchte während des Anlas-
sens nicht auf, den Stromkreis vom
YAMAHA-Händler prüfen lassen.
HINWEIS:_ Trotz korrektem Ölstand kann es vorkom-
men, daß die Warnleuchte an Steigungen
oder während plötzlichen Beschleuni-
gungs- bzw. Abbremsvorgängen flackert,
was unter diesen Umständen normal ist. _

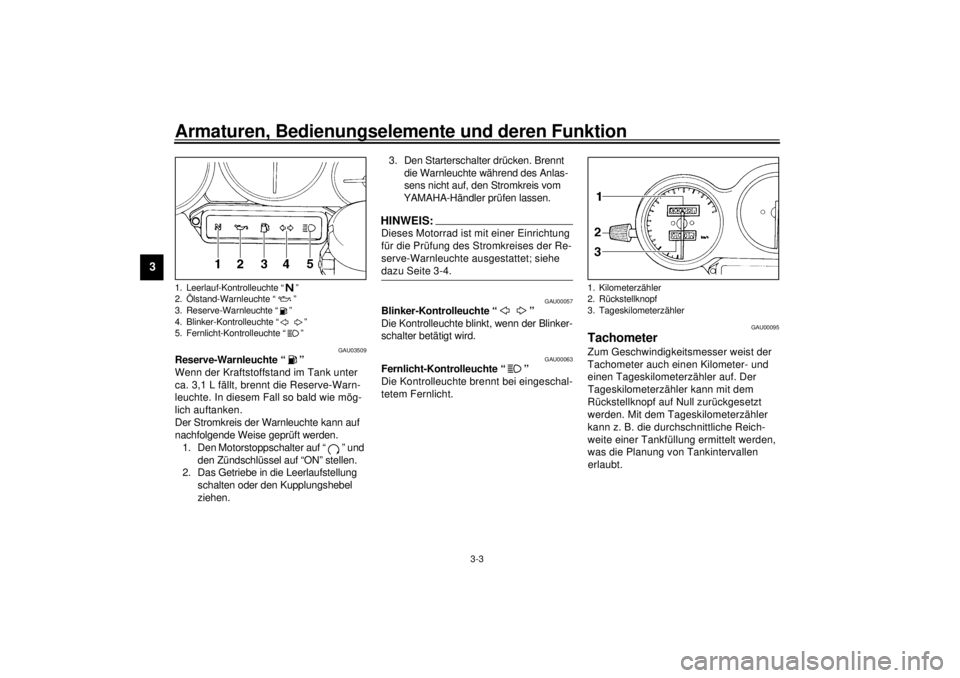

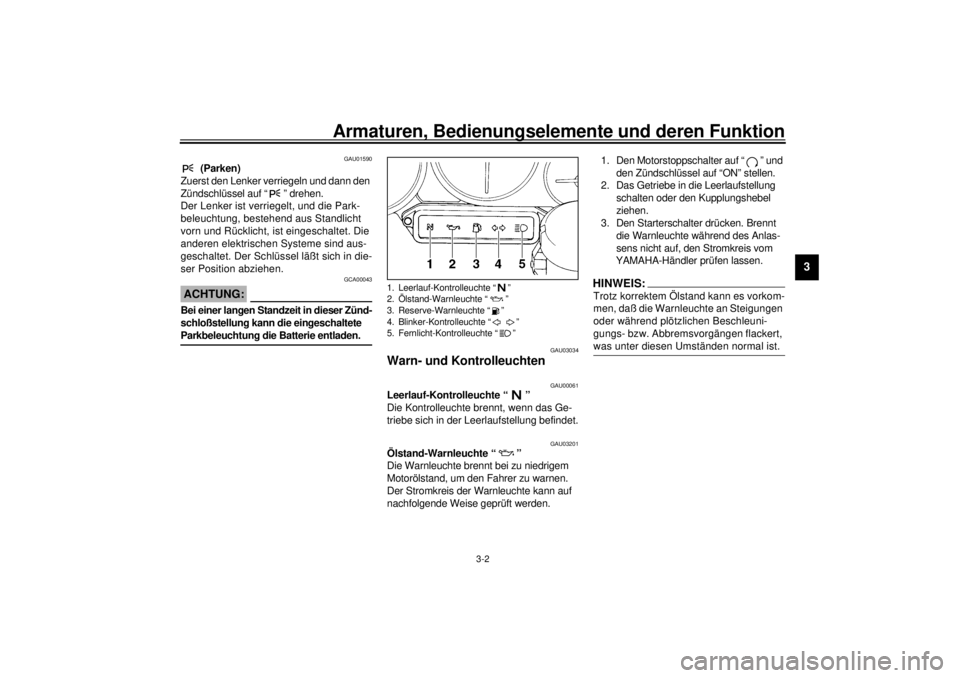

1. Leerlauf-Kontrolleuchte “ ”
2. Ölstand-Warnleuchte “ ”
3. Reserve-Warnleuchte “ ”
4. Blinker-Kontrolleuchte “ ”
5. Fernlicht-Kontrolleuchte “ ”
G_4tv.book Page 2 Wednesday, October 4, 2000 4:24 PM

Armaturen, Bedienungselemente und deren Funktion
3-3
3
GAU03509
Reserve-Warnleuchte “ ”
Wenn der Kraftstoffstand im Tank unter
ca. 3,1 L fällt, brennt die Reserve-Warn-
leuchte. In diesem Fall so bald wie mög-
lich auftanken.
Der Stromkreis der Warnleuchte kann auf
nachfolgende Weise geprüft werden.
1. Den Motorstoppschalter auf “ ” und
den Zündschlüssel auf “ON” stellen.
2. Das Getriebe in die Leerlaufstellung
schalten oder den Kupplungshebel
ziehen. 3. Den Starterschalter drücken. Brennt
die Warnleuchte während des Anlas-
sens nicht auf, den Stromkreis vom
YAMAHA-Händler prüfen lassen.
HINWEIS:_ Dieses Motorrad ist mit einer Einrichtung
für die Prüfung des Stromkreises der Re-
serve-Warnleuchte ausgestattet; siehe
dazu Seite 3-4. _
GAU00057
Blinker-Kontrolleuchte “ ”
Die Kontrolleuchte blinkt, wenn der Blinker-
schalter betätigt wird.
GAU00063
Fernlicht-Kontrolleuchte “ ”
Die Kontrolleuchte brennt bei eingeschal-
tetem Fernlicht.
GAU00095
Tachometer Zum Geschwindigkeitsmesser weist der
Tachometer auch einen Kilometer- und
einen Tageskilometerzähler auf. Der
Tageskilometerzähler kann mit dem
Rückstellknopf auf Null zurückgesetzt
werden. Mit dem Tageskilometerzähler
kann z. B. die durchschnittliche Reich-
weite einer Tankfüllung ermittelt werden,
was die Planung von Tankintervallen
erlaubt.
1. Leerlauf-Kontrolleuchte “ ”
2. Ölstand-Warnleuchte “ ”
3. Reserve-Warnleuchte “ ”
4. Blinker-Kontrolleuchte “ ”
5. Fernlicht-Kontrolleuchte “ ”
1. Kilometerzähler
2. Rückstellknopf
3. Tageskilometerzähler
G_4tv.book Page 3 Wednesday, October 4, 2000 4:24 PM

Armaturen, Bedienungselemente und deren Funktion
3-4
3
GAU00101
Drehzahlmesser Der elektrische Drehzahlmesser ermöglicht
die Überwachung der Motordrehzahl, um
sie im optimalen Leistungsbereich zu hal-
ten.
GC000003
ACHTUNG:_ Nicht in den roten Bereich drehen!
Roter Bereich: ab 13.200 U/min _
GAU00105
Stromkreis-Prüfeinrichtung Dieses Motorrad ist mit einer Einrichtung für
die Prüfung folgender Stromkreise ausge-
stattet:l
Drosselklappensensor
l
Reserve-Warnleuchte
Falls Störungen in einem dieser Stromkrei-
se auftreten, zeigt der Drehzahlmesser das
folgende Signal wiederholt an:
CB-11GFolgende Tabelle gibt Aufschluß über die
stromkreisspezifischen Drehzahlen der
Prüfeinrichtung.CB-12G
Falls der Drehzahlmesser ein solches
Signal anzeigt, die stromkreisspezifische
Drehzahl notieren und das Motorrad von
einem YAMAHA-Händler überprüfen las-
sen.
GC000004
ACHTUNG:_ Um mögliche Beschädigungen des
Motors zu vermeiden, die Überprüfung
durch den YAMAHA-Händler in diesen
Fällen nicht unnötig verzögern. _
1. Drehzahlmesser
2. Roter Bereich
Spezifische
Drehzahl
Defekter Stromkreis
3.000 U/min
Drosselklappensensor
8.000 U/min
Reserve-Warnleuchte
0 U/min
während
3 Sek.
Spezifische
Drehzahl wäh-
rend 2,5 Sek.
(s. Tabelle)
Aktuelle
Motor-
drehzahl
während
3 Sek.
G_4tv.book Page 4 Wednesday, October 4, 2000 4:24 PM

Armaturen, Bedienungselemente und deren Funktion
3-5
3
GAU00109
Diebstahlanlage (Sonderzubehör)Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann vom YAMAHA-Händler
installiert werden.
GAU01652
Kühlflüssigkeitstemperatur-
Anzeige Bei eingeschalteter Zündung kann von
der Kühlflüssigkeitstemperatur-Anzeige
die Temperatur der Kühlflüssigkeit ab-
gelesen werden. Die Betriebstemperatur
des Motors ändert sich mit der Wetterlage
und der Motorlast. Sobald die Nadel im
roten Bereich steht oder diesen sogar
überschreitet, sofort anhalten und den
Motor abkühlen lassen; siehe dazu Seite
6-45.
GC000002
ACHTUNG:_ Den Motor bei Überhitzung nicht länger
betreiben. _
GAU00118
Lenkerarmaturen
GAU00120
Lichthupenschalter “PASS”
Um die Lichthupe zu betätigen, den Licht-
hupenschalter drücken.
GAU00121
Abblendschalter
Zum Einschalten des Fernlichts auf “ ”,
zum Einschalten des Abblendlichts auf
“ ” stellen.

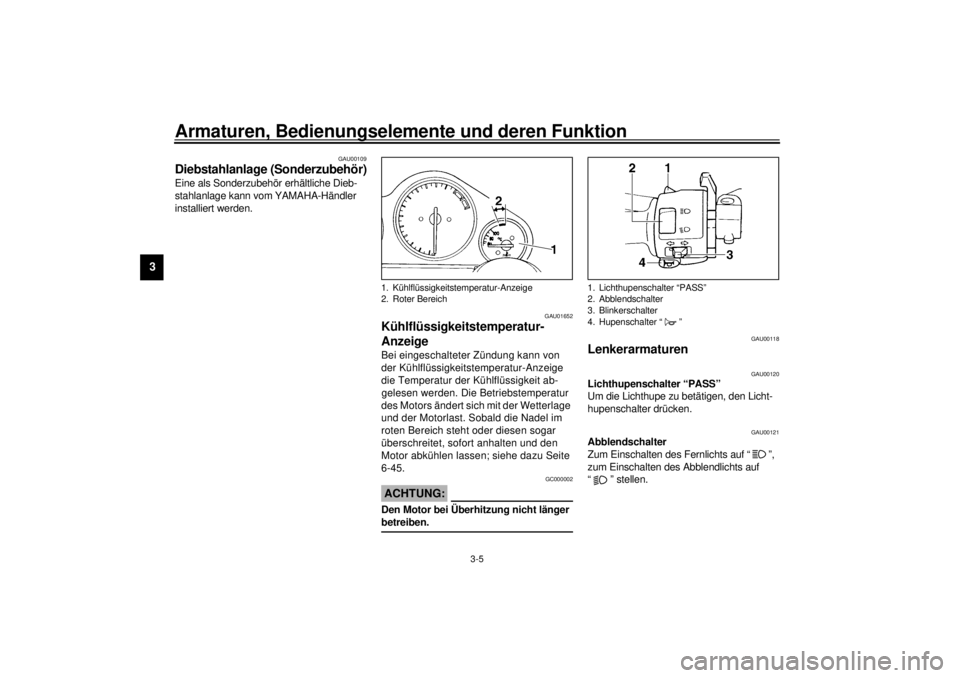

1. Kühlflüssigkeitstemperatur-Anzeige
2. Roter Bereich
1. Lichthupenschalter “PASS”
2. Abblendschalter
3. Blinkerschalter
4. Hupenschalter “ ”
