Armaturen, Bedienungselemente und deren Funktion
3-6
3
GAU00127
Blinkerschalter
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken; vor dem Linksab-
biegen den Schalter nach “ ” drücken.
Sobald der Schalter losgelassen wird,
kehrt er in seine Mittelstellung zurück. Um
die Blinker auszuschalten, den Schalter
hineindrücken, nachdem dieser in seine
Mittelstellung zurückgebracht wurde.
GAU00129
Hupenschalter “ ”
Dieser Schalter löst die Hupe aus.
GAU00138
Motorstoppschalter
Der Motorstoppschalter ist eine Sicher-
heitseinrichtung, die das Abschalten des
Motors in Notsituationen erlaubt, ohne die
Hände vom Lenker nehmen zu müssen
(z. B. bei überdrehendem Motor, klem-
mendem Gaszug oder Umfallen des Mo-
torrads). Der Motor kann nur in Schalter-
stellung “ ” laufen. Den Schalter nur in
Notsituationen auf “ ” stellen.
GAU00134
Lichtschalter
In der Position “ ” sind der Scheinwer-
fer, die Instrumentenbeleuchtung und das
Rücklicht eingeschaltet. In der Position
“ ” sind lediglich das Standlicht
vorn, die Instrumentenbeleuchtung und
das Rücklicht eingeschaltet.
GAU00143
Starterschalter “ ”
Zum Anlassen des Motors diesen Schalter
betätigen.
GC000005
ACHTUNG:_ Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe dazu
Seite 5-1. _
1. Motorstoppschalter
2. Lichtschalter
3. Starterschalter “ ”
G_4tv.book Page 6 Wednesday, October 4, 2000 4:24 PM

Armaturen, Bedienungselemente und deren Funktion
3-7
3
GAU00152
Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Zum Auskup-
peln den Kupplungshebel zügig ziehen,
beim Einkuppeln gefühlvoll loslassen, um
ein weiches Einrücken der Kupplung zu
gewährleisten.
Der Kupplungshebel beherbergt einen
Anlaßsperrschalter. Für nähere Angaben
zur Funktionsweise des Zündunterbre-
chungs- und Anlaßsperrschalter-Systems
siehe Seite 3-19.
GAU00157
Fußschalthebel Die Gänge dieses 6-Gang-Getriebes wer-
den über den Fußschalthebel linksseitig
des Motors bei ausgerückter Kupplung
geschaltet.
GAU00161
Handbremshebel Der Handbremshebel zur Betätigung der
Vorderradbremse befindet sich auf der
rechten Seite des Lenkers.
Der Abstand des Handbremshebels zum
Gasdrehgriff kann eingestellt werden.
Dazu den Hebel nach vorn drücken und
die Hebelposition durch Drehen des Ein-
stellrads verändern. Die Einstellung auf
dem Einstellrad muß mit der Pfeilmarkie-
rung auf dem Hebel fluchten.
1. Kupplungshebel
1. Fußschalthebel
1. Pfeilmarkierung
2. Einstellrad (Handbremshebel-Spiel)
3. Handbremshebel
a. Abstand Handbremshebel–Gasdrehgriff
G_4tv.book Page 7 Wednesday, October 4, 2000 4:24 PM

Armaturen, Bedienungselemente und deren Funktion
3-8
3
GAU00162
Fußbremshebel Der Fußbremshebel zur Betätigung der
Hinterradbremse befindet sich an der rech-
ten Fußraste.
GAU02935
Tankverschluß Öffnen
Die Schloßabdeckung öffnen, den Schlüs-
sel in das Tankschloß stecken und dann
1/4 Drehung im Uhrzeigersinn drehen. Der
Tankverschluß kann nun geöffnet werden.
Schließen
1. Den Tankverschluß mit eingesteck-
tem Schlüssel aufsetzen. 2. Den Schlüssel im Gegenuhrzeiger-
sinn in die Ausgangsstellung (Ver-
riegelungsstellung) drehen und dann
abziehen. Anschließend die Schloß-
abdeckung schließen.
HINWEIS:_ Der Tankverschluß kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel läßt sich nur
in der Verriegelungsstellung abziehen. _
GWA00025
WARNUNG
_ Vor Fahrtantritt sicherstellen, daß der
Tankverschluß korrekt verschlossen ist. _
1. Fußbremshebel
1. Schloßabdeckung (Tankverschluß)
2. Aufschließen.
G_4tv.book Page 8 Wednesday, October 4, 2000 4:24 PM

Armaturen, Bedienungselemente und deren Funktion
3-9
3
GAU03753
Kraftstoff Vor Fahrtantritt sicherstellen, daß genü-
gend Kraftstoff vorhanden ist. Den Tank,
wie in der Abbildung gezeigt, nur bis zur
Unterkante des Einfüllstutzens auffüllen.
GW000130
WARNUNG
_ l
Den Tank niemals überfüllen, ande-
renfalls kann durch Wärmeausdeh-
nung Kraftstoff am Tankverschluß
austreten.
l
Unter keinen Umständen Kraftstoff
auf den heißen Motor verschütten.
_
GAU00186
ACHTUNG:_ l
Kraftstoff greift Lack und Kunststoff
an. Deshalb verschütteten Kraftstoff
sofort mit einem trockenen, saube-
ren weichen Lappen abwischen.
l
Nur D: Der Tankverschluß der Mo-
delle für Deutschland unterscheidet
sich von den anderen und darf nur
durch einen Tankverschluß des glei-
chen Typs ersetzt werden.
_
GAU00191
HINWEIS:_ Tritt bei hoher Last (Vollgas) Motorklingeln
(oder -klopfen) auf, Markenkraftstoff eines
renommierten Anbieters oder Benzin mit
höherer Oktanzahl verwenden. _
GAU00196
Kraftstofftank-Belüftungsschlauch
(nur D) Vor dem Betrieb folgende Kontrolle vorneh-
men:l
Den Schlauchanschluß prüfen.
l
Den Schlauch auf Risse und Schäden
prüfen, ggf. erneuern.
l
Sicherstellen, daß das Schlauchende
nicht verstopft ist; ggf. den Schlauch
reinigen.
1. Einfüllstutzen
2. Kraftstoffstand
Empfohlener Kraftstoff
Bleifreies Normalbenzin mit einer
Mindestoktanzahl von 91 (ROZ)
Tankinhalt
Gesamtmenge
19 L
Davon Reserve
ca. 3,1 L
G_4tv.book Page 9 Wednesday, October 4, 2000 4:24 PM

Armaturen, Bedienungselemente und deren Funktion
3-10
3
GAU02973

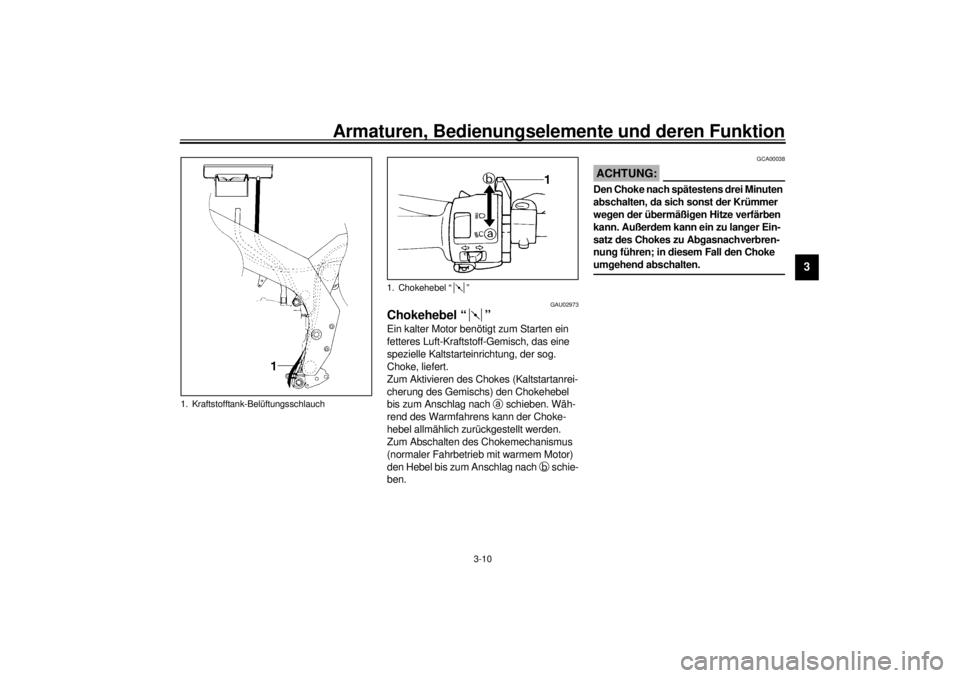

Chokehebel “ ” Ein kalter Motor benötigt zum Starten ein
fetteres Luft-Kraftstoff-Gemisch, das eine
spezielle Kaltstarteinrichtung, der sog.
Choke, liefert.
Zum Aktivieren des Chokes (Kaltstartanrei-
cherung des Gemischs) den Chokehebel
bis zum Anschlag nach
a schieben. Wäh-
rend des Warmfahrens kann der Choke-
hebel allmählich zurückgestellt werden.
Zum Abschalten des Chokemechanismus
(normaler Fahrbetrieb mit warmem Motor)
den Hebel bis zum Anschlag nach
b schie-
ben.
GCA00038
ACHTUNG:_ Den Choke nach spätestens drei Minuten
abschalten, da sich sonst der Krümmer
wegen der übermäßigen Hitze verfärben
kann. Außerdem kann ein zu langer Ein-
satz des Chokes zu Abgasnachverbren-
nung führen; in diesem Fall den Choke
umgehend abschalten. _
1. Kraftstofftank-Belüftungsschlauch
1. Chokehebel “ ”
G_4tv.book Page 10 Wednesday, October 4, 2000 4:24 PM

Armaturen, Bedienungselemente und deren Funktion
3-11
3
GAU01591

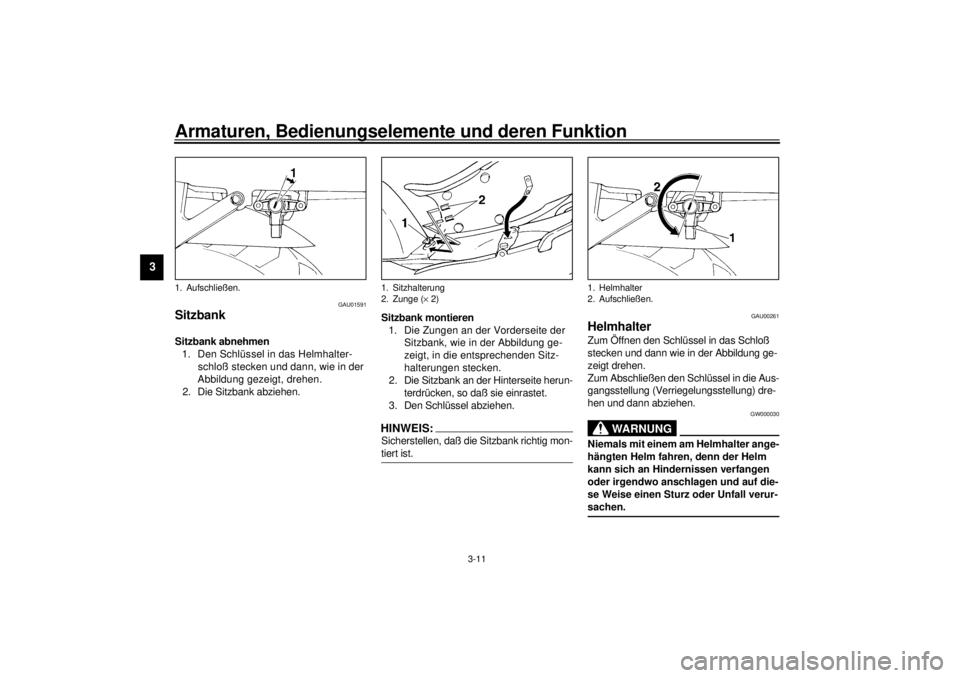

Sitzbank Sitzbank abnehmen
1. Den Schlüssel in das Helmhalter-
schloß stecken und dann, wie in der
Abbildung gezeigt, drehen.
2. Die Sitzbank abziehen.Sitzbank montieren
1. Die Zungen an der Vorderseite der
Sitzbank, wie in der Abbildung ge-
zeigt, in die entsprechenden Sitz-
halterungen stecken.
2. Die Sitzbank an der Hinterseite herun-
terdrücken, so daß sie einrastet.
3. Den Schlüssel abziehen.
HINWEIS:_ Sicherstellen, daß die Sitzbank richtig mon-
tiert ist. _
GAU00261
Helmhalter Zum Öffnen den Schlüssel in das Schloß
stecken und dann wie in der Abbildung ge-
zeigt drehen.
Zum Abschließen den Schlüssel in die Aus-
gangsstellung (Verriegelungsstellung) dre-
hen und dann abziehen.
GW000030
WARNUNG
_ Niemals mit einem am Helmhalter ange-
hängten Helm fahren, denn der Helm
kann sich an Hindernissen verfangen
oder irgendwo anschlagen und auf die-
se Weise einen Sturz oder Unfall verur-
sachen. _
1. Aufschließen.
1. Sitzhalterung
2. Zunge (´ 2)
1. Helmhalter
2. Aufschließen.
G_4tv.book Page 11 Wednesday, October 4, 2000 4:24 PM

Armaturen, Bedienungselemente und deren Funktion
3-12
3
GAU01688

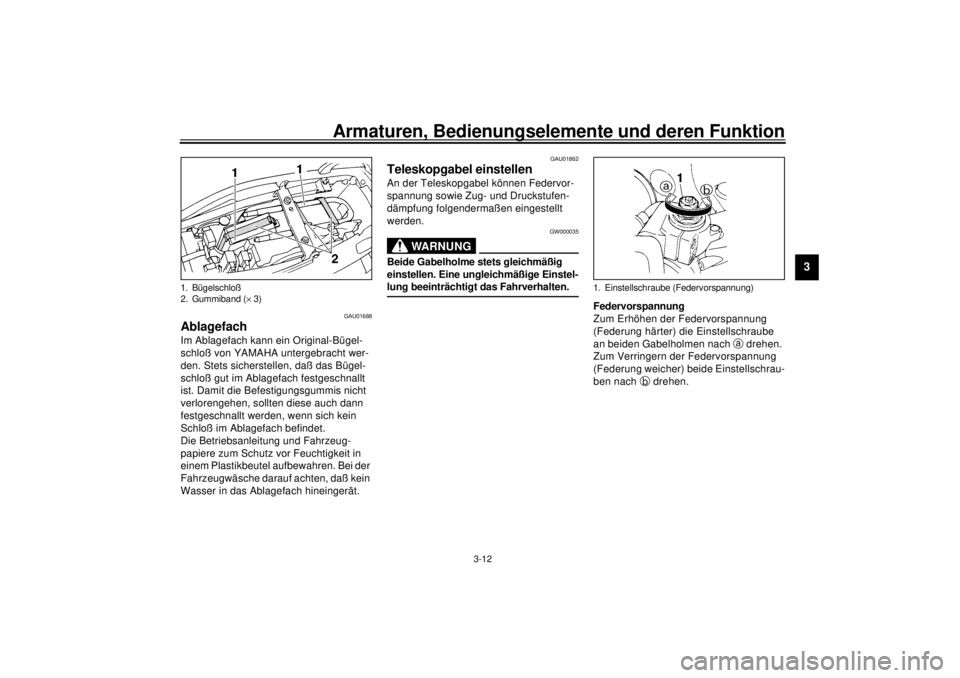

Ablagefach Im Ablagefach kann ein Original-Bügel-
schloß von YAMAHA untergebracht wer-
den. Stets sicherstellen, daß das Bügel-
schloß gut im Ablagefach festgeschnallt
ist. Damit die Befestigungsgummis nicht
verlorengehen, sollten diese auch dann
festgeschnallt werden, wenn sich kein
Schloß im Ablagefach befindet.
Die Betriebsanleitung und Fahrzeug-
papiere zum Schutz vor Feuchtigkeit in
einem Plastikbeutel aufbewahren. Bei der
Fahrzeugwäsche darauf achten, daß kein
Wasser in das Ablagefach hineingerät.
GAU01862
Teleskopgabel einstellen An der Teleskopgabel können Federvor-
spannung sowie Zug- und Druckstufen-
dämpfung folgendermaßen eingestellt
werden.
GW000035
WARNUNG
_ Beide Gabelholme stets gleichmäßig
einstellen. Eine ungleichmäßige Einstel-
lung beeinträchtigt das Fahrverhalten. _
Federvorspannung
Zum Erhöhen der Federvorspannung
(Federung härter) die Einstellschraube
an beiden Gabelholmen nach
a drehen.
Zum Verringern der Federvorspannung
(Federung weicher) beide Einstellschrau-
ben nach
b drehen.
1. Bügelschloß
2. Gummiband (´ 3)
1. Einstellschraube (Federvorspannung)
G_4tv.book Page 12 Wednesday, October 4, 2000 4:24 PM

Armaturen, Bedienungselemente und deren Funktion
3-13
3

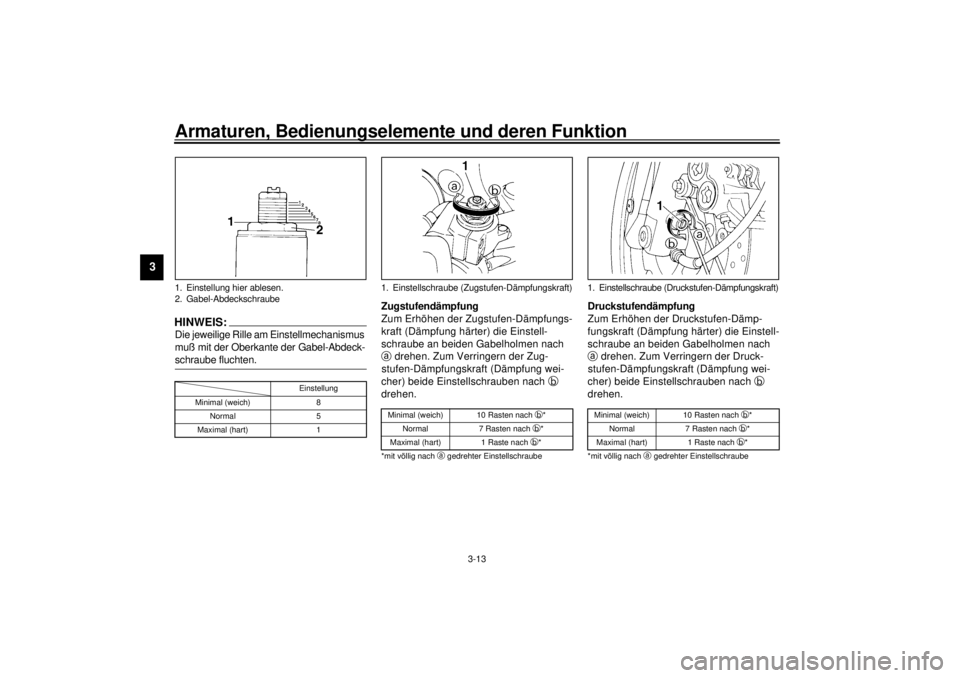

HINWEIS:_ Die jeweilige Rille am Einstellmechanismus
muß mit der Oberkante der Gabel-Abdeck-
schraube fluchten. _CI-10G
Zugstufendämpfung
Zum Erhöhen der Zugstufen-Dämpfungs-
kraft (Dämpfung härter) die Einstell-
schraube an beiden Gabelholmen nach
a drehen. Zum Verringern der Zug-
stufen-Dämpfungskraft (Dämpfung wei-
cher) beide Einstellschrauben nach
b
drehen.CI-02G
Druckstufendämpfung
Zum Erhöhen der Druckstufen-Dämp-
fungskraft (Dämpfung härter) die Einstell-
schraube an beiden Gabelholmen nach
a drehen. Zum Verringern der Druck-
stufen-Dämpfungskraft (Dämpfung wei-
cher) beide Einstellschrauben nach
b
drehen.CI-02G
1. Einstellung hier ablesen.
2. Gabel-Abdeckschraube
Einstellung
Minimal (weich) 8
Normal 5
Maximal (hart) 1
1. Einstellschraube (Zugstufen-Dämpfungskraft)Minimal (weich) 10 Rasten nach b
*
Normal 7 Rasten nach b
*
Maximal (hart) 1 Raste nach b
*
*mit völlig nach a
gedrehter Einstellschraube
1. Einstellschraube (Druckstufen-Dämpfungskraft)Minimal (weich) 10 Rasten nach b
*
Normal 7 Rasten nach b
*
Maximal (hart) 1 Raste nach b
*
*mit völlig nach a
gedrehter Einstellschraube
G_4tv.book Page 13 Wednesday, October 4, 2000 4:24 PM

Armaturen, Bedienungselemente und deren Funktion
3-14
3
GC000015
ACHTUNG:_ Den Einstellmechanismus unter keinen
Umständen über die Minimal- oder Maxi-
maleinstellung hinaus verdrehen. _HINWEIS:_ Da ab Werk zwischen einzelnen Einstell-
mechanismen kleine Unterschiede in der
Anzahl Positionen zwischen der Minimal-
und Maximaleinstellung auftreten können,
weichen die obigen Angaben eventuell
leicht von Ihrem Modell ab und sollten des-
halb lediglich als Richtwerte verstanden
werden. Ungeachtet der effektiven Anzahl
Positionen erstreckt sich jedoch jeweils der
gesamte Einstellbereich zwischen der Mini-
mal- und Maximaleinstellung eines Mecha-
nismus. Um eine präzise Einstellung zu
erzielen, sollte man die Anzahl Positionen
der einzelnen Einstellmechanismen über-
prüfen und die obigen Angaben entspre-
chend revidieren. _
GAU03643

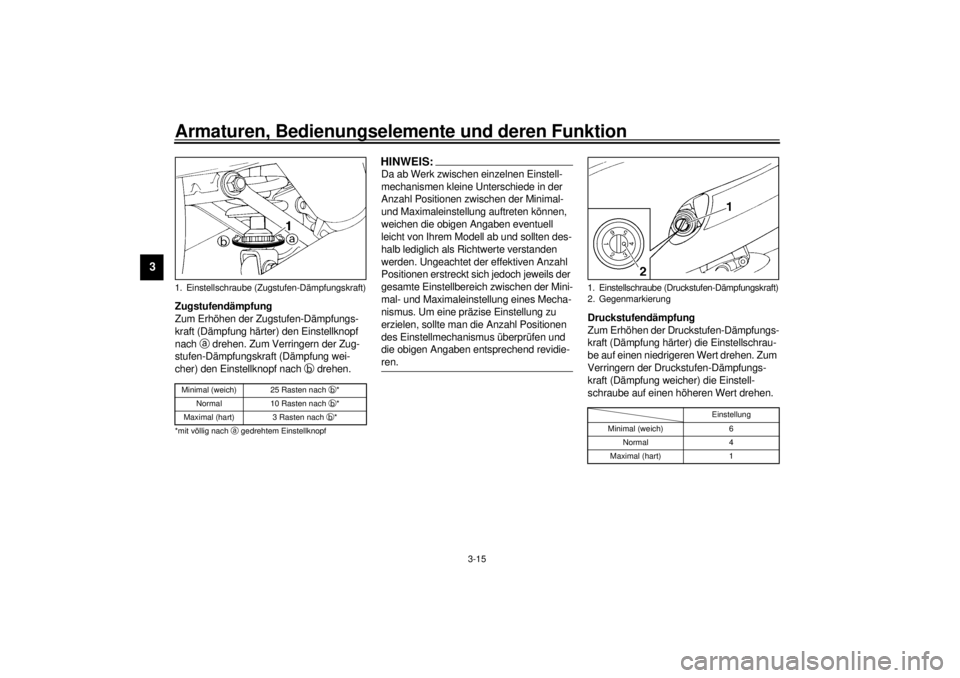

Federbein einstellen Am Hinterradfederbein können Federvor-
spannung, Zug- und Druckstufendämpfung
folgendermaßen eingestellt werden.
GCA00071
ACHTUNG:_ Die Federvorspannungs- und Zugstufen-
dämpfungs-Einstellmechanismen unter
keinen Umständen über die Minimal- oder
Maximaleinstellung hinaus verdrehen. _
Federvorspannung
Zum Erhöhen der Federvorspannung
(Federung härter) den Federvorspann-
ring nach
a drehen. Zum Verringern der
Federvorspannung (Federung weicher)
den Federvorspannring nach
b drehen.CI-10G1. Federvorspannring
2. Gegenmarkierung
Einstellung
Minimal (weich) 1
Normal 3
Maximal (hart) 7
G_4tv.book Page 14 Wednesday, October 4, 2000 4:24 PM

Armaturen, Bedienungselemente und deren Funktion
3-15
3
Zugstufendämpfung
Zum Erhöhen der Zugstufen-Dämpfungs-
kraft (Dämpfung härter) den Einstellknopf
nach
a drehen. Zum Verringern der Zug-
stufen-Dämpfungskraft (Dämpfung wei-
cher) den Einstellknopf nach
b drehen.CI-03G
HINWEIS:_ Da ab Werk zwischen einzelnen Einstell-
mechanismen kleine Unterschiede in der
Anzahl Positionen zwischen der Minimal-
und Maximaleinstellung auftreten können,
weichen die obigen Angaben eventuell
leicht von Ihrem Modell ab und sollten des-
halb lediglich als Richtwerte verstanden
werden. Ungeachtet der effektiven Anzahl
Positionen erstreckt sich jedoch jeweils der
gesamte Einstellbereich zwischen der Mini-
mal- und Maximaleinstellung eines Mecha-
nismus. Um eine präzise Einstellung zu
erzielen, sollte man die Anzahl Positionen
des Einstellmechanismus überprüfen und
die obigen Angaben entsprechend revidie-
ren. _
Druckstufendämpfung
Zum Erhöhen der Druckstufen-Dämpfungs-
kraft (Dämpfung härter) die Einstellschrau-
be auf einen niedrigeren Wert drehen. Zum
Verringern der Druckstufen-Dämpfungs-
kraft (Dämpfung weicher) die Einstell-
schraube auf einen höheren Wert drehen.CI-10G
1. Einstellschraube (Zugstufen-Dämpfungskraft)Minimal (weich) 25 Rasten nach b
*
Normal 10 Rasten nach b
*
Maximal (hart) 3 Rasten nach b
*
*mit völlig nach a
gedrehtem Einstellknopf
1. Einstellschraube (Druckstufen-Dämpfungskraft)
2. Gegenmarkierung
Einstellung
Minimal (weich) 6
Normal 4
Maximal (hart) 1
G_4tv.book Page 15 Wednesday, October 4, 2000 4:24 PM
