YAMAHA YZF600 2001 Manuale duso (in Italian)

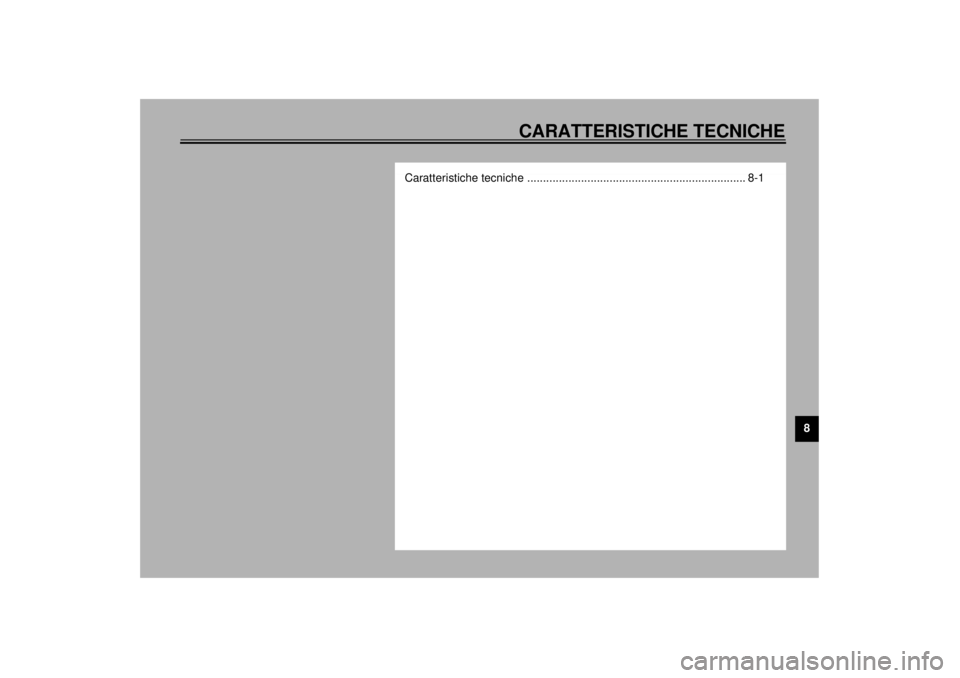

CARATTERISTICHE TECNICHE
8
Caratteristiche tecniche ..................................................................... 8-1
H_4tv.book Page 1 Wednesday, October 4, 2000 7:37 PM

8-1
8
HAU01038
8-CARATTERISTICHE TECNICHECaratteristiche tecniche CS-01I
Modello YZF600R
Dimensioni
Lunghezza totale 2.145 mm
(eccetto per F, E, I, GR)
2.060 mm (per F, E, I, GR)
Larghezza totale 725 mm
Altezza totale 1.190 mm
Altezza alla sella 805 mm
Interasse 1.415 mm
Altezza dal suolo 135 mm
Raggio minimo di sterzata 3.200 mm
Peso netto (con olio e serbatoio
carburante pieno)
212 kg (eccetto per A, CH, S)
214 kg (per A, CH, S)
Motore
Tipo di motore 4 tempi raffreddato a liquido,
DOHC
Disposizione dei cilindri 4 cilindri paralleli inclinati in
avanti
Cilindrata 599 cm
3
Alesaggio ´ corsa 62,0 ´ 49,6 mm
Rappor to di compressione 12:1
Sistema di avviamento Starter elettrico
Sistema di lubrificazione A carter umidoOlio motore
Tipo
Classificazione olio motore
consigliata Tipo API Service SE,SF, SG o
superiore
Quantità
Senza la sostituzione della
cartuccia del filtro olio 2,6 L
Con la sostituzione della
cartuccia del filtro olio 2,9 L
Quantità totale (motore a
secco) 3,5 L

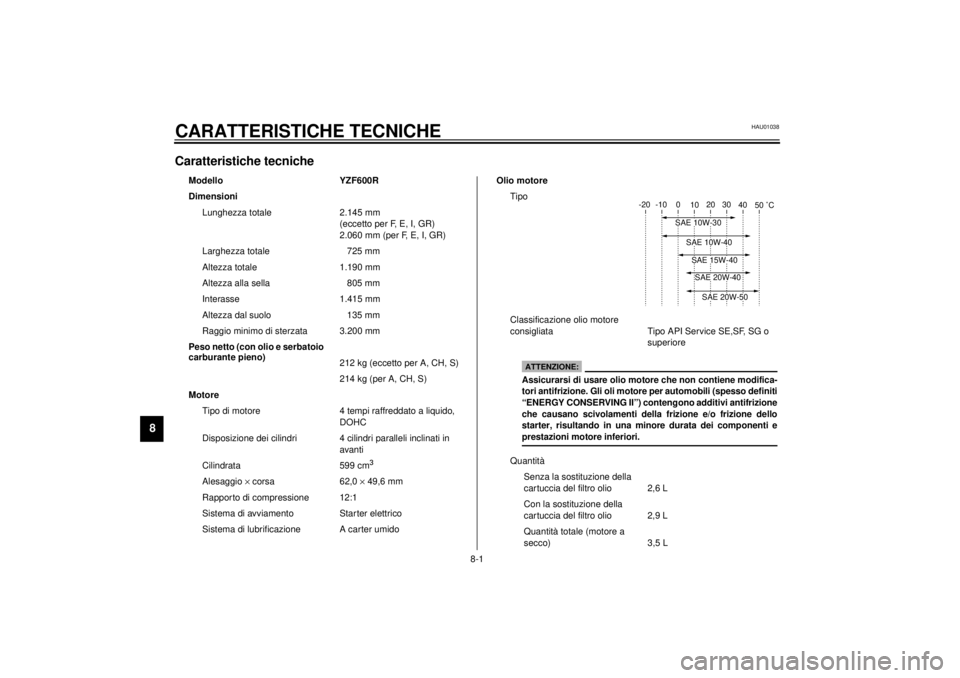

-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
ATTENZIONE:Assicurarsi di usare olio motore che non contiene modifica-
tori antifrizione. Gli oli motore per automobili (spesso definiti
“ENERGY CONSERVING II”) contengono additivi antifrizione
che causano scivolamenti della frizione e/o frizione dello
starter, risultando in una minore durata dei componenti e
prestazioni motore inferiori.
H_4tv.book Page 1 Wednesday, October 4, 2000 7:37 PM

CARATTERISTICHE TECNICHE
8-2
8
Capacità del sistema di
raffreddament (quantità totale)
1,95 L
Filtro dell’ariaElemento di tipo umido
Carburante
Tipo Benzina normale senza piombo
Capacità del serbatoio del
carburante 19 L
Riserva 3,1 L
Carburatore
Fa bb r i c a n t e KE I H I N
Modello ´ quantità CVKD36 ´ 4
Candela
Fabbricante/modello NGK / CR9E o
DENSO / U27ESR-N
Distanza 0,7–0,8 mm
Tipo di frizioneUmida, a più dischi
Trasmissione
Sistema di riduzione primaria Ingranaggio cilindrico
Rapporto di riduzione primaria 1,708
Sistema di riduzione
secondaria Trasmissione a catena
Rapporto di riduzione
secondaria 3,133
Numero di dinti per la catena
di trasmissione (posteriore/
davanti) 15/47
Tipo di trasmissione A 6 rapporti, sempre in presaSelettore cambio Azionamento con il piede
sinistro
Rapporti di riduzione
1ª 2,846
2ª 1,947
3ª 1,545
4ª 1,333
5ª 1,190
6ª 1,074
Parte ciclistica
Tipo di telaio Diamante
Angolo di incidenza 25°
Avancorsa 97 mm
Pneumatici
Davanti
Tipo Senza camera d’aria
Misura 120/60 ZR17 (55W)
Fabbricante/
modello Bridgestone / BT57F
Dunlop / D204F
Metzeler / MEZ1
Michelin / MACADAM 90X
Po s t e r i o r e
Tipo Senza camera d’aria
Misura 160/60 ZR17 (69W)
H_4tv.book Page 2 Wednesday, October 4, 2000 7:37 PM

CARATTERISTICHE TECNICHE
8-3
8
Fabbricante/
modello Bridgestone / BT57
Dunlop / D204
Metzeler / MEZ1
Michelin / MACADAM 90X
Carico massimo* 180 kg (eccetto per A, CH, S)
178 kg (per A, CH, S)
Pressione di gonfiaggio dei pneumatici
(misurata sui pneumatici freddi)
Fino a 90 kg*
Davanti 225 kPa (2,25 kg/cm
2, 2,25 bar)
Posteriore 250 kPa (2,50 kg/cm2, 2,50 bar)
90 kg–massimo*
Davanti 250 kPa (2,50 kg/cm2, 2,50 bar)
Posteriore 290 kPa (2,90 kg/cm2, 2,90 bar)
Marcia ad alta velocitá
Davanti 250 kPa (2,50 kg/cm2, 2,50 bar)
Posteriore 290 kPa (2,90 kg/cm2, 2,90 bar)
* Peso totale di pilota, del passeggero, del carico e degli
accessori
Ruote
Davanti
Tipo Ruota lega
Misura 17 ´ MT 3,50Po s t e r i o r e
Tipo Ruota lega
Misura 17 ´ MT 5,00
Freni
Davanti
Tipo Freno a dopplo disco
Funzionamento Azionamento con la mano
destra
Fluido DOT 4
Po s t e r i o r e
Tipo Freno a sigbolo disco
Funzionamento Azionamento con il piede destro
Fluido DOT 4
Sospensione
Davanti Forcella telescopica
Posteriore Forcellone (sospensione a
collegamento)
Molla/ammortizzatore
Davanti Molla elicoidale / ammortizza-
tore a bagno d’olio
Posteriore Molla elicoidale / ammortizza-
tore a gas-bagno d’olio
Corsa della ruota
Davanti 130 mm
Posteriore 120 mm
H_4tv.book Page 3 Wednesday, October 4, 2000 7:37 PM

CARATTERISTICHE TECNICHE
8-4
8
Sistema elettrico
Sistema di accensione T.C.I. (digitale)
Sistema di generatore
Tipo Magnete CA
Uscita standard 14 V, 18,5 A 5.000 giri/min
Batteria
Modello YTX12-BS
Tensione, capacità 12 V, 10 Ah
Tipo di faroLampadina al quarzo (alogena)
Tensione e wattaggio della lampadina ´ quantità
Faro 12 V, 60/55 W ´ 1
Lampada biluce fanalino/stop 12 V, 5/21 W ´ 1
Indicatore di direzione 12 V, 21 W ´ 4
Luce ausiliaria 12 V, 4 W ´ 1
Luce pannello strumenti 12 V, 1,7 W ´ 4
Spia del folle 12 V, 3,4 W ´ 1
Spia abbagliante 12 V, 3,4 W ´ 1
Spia del livello dell’olio 12 V, 3,4 W ´ 1
Spia degli indicatori di
direzione 12 V, 3,4 W ´ 1
Spia del livello del carburante 12 V, 3,4 W ´ 1Fusibili
Fusibile principale 30 A
Fusibile del faro 20 A
Fusibile dell’impianto di
segnalazione 15 A
Fusibile della ventola del
radiatore 7,5 A
Fusibile dell’accensione 7,5 A
H_4tv.book Page 4 Wednesday, October 4, 2000 7:37 PM

H_4tv.book Page 5 Wednesday, October 4, 2000 7:37 PM

INFORMAZIONI PER I CONSUMATORI
9
Numeri di identificazione ................................................................... 9-1
Numero di identificazione della chiave .............................................. 9-1
Numero di identificazione del veicolo ................................................ 9-1
Etichetta del modello ......................................................................... 9-2
H_4tv.book Page 1 Wednesday, October 4, 2000 7:37 PM

9-1
9
HAU01039
9-INFORMAZIONI PER I CONSUMATORI
HAU02944
Numeri di identificazione Riportare il numero di identificazione della
chiave, il numero di identificazione del vei-
colo e le informazioni dell’etichetta del mo-
dello qui sotto negli appositi spazi per
assistenza nell’ordinazione di ricambi dai
concessionari Yamaha, o come riferimento
in caso di furto del veicolo.
1. NUMERO DI IDENTIFICAZIONE
DELLA CHIAVE:CA-02I2. NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:CA-02I3. INFORMAZIONI DELL’ETICHETTA
DEL MODELLO:CA-01IHAU01041
Numero di identificazione della
chiave Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ri-
portare questo numero nell’apposito spazio
ed usarlo come riferimento per ordinare
una chiave nuova.
HAU01043
Numero di identificazione del
veicolo Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTA:_ Il numero di identificazione del veicolo ser-
ve ad identificare il motociclo e può venire
utilizzato per immatricolarlo presso le auto-
rità competenti. _
1. Numero di identificazione della chiave
1. Numero di identificazione del veicolo
H_4tv.book Page 1 Wednesday, October 4, 2000 7:37 PM

INFORMAZIONI PER I CONSUMATORI
9-2
9
HAU01050
Etichetta del modello L’etichetta del modello è applicata al telaio
sotto alla sella (vedere pagina 3-11 per le
procedure di rimozione e di installazione
della sella). Riportare le informazioni di
questa etichetta nell’apposito spazio. Que-
ste informazioni sono necessarie per ordi-
nare i ricambi presso i concessionari
Yamaha.1. Etichetta del modello
H_4tv.book Page 2 Wednesday, October 4, 2000 7:37 PM

INDICE ANALITICOAAllarme antifurto .......................................3-5
Attacchi per le cinghie dei bagagli .......... 3-18
Avviamento del motore ............................5-1
Avviamento del motore a caldo ................5-3BBatteria .................................................. 6-35
Blocchetto di accensione/bloccasterzo..... 3-1CCandele, controllo ....................................6-8
Caratteristiche tecniche............................8-1
Carburante...............................................3-9
Carburante, consigli per ridurne il
consumo................................................5-4
Carburatori, messa a punto.................... 6-19
Carenature, rimozione ed installazione .... 6-5
Catena di trasmissione, lubrificazione .... 6-30
Cavalletto laterale .................................. 3-18
Cavalletto laterale, controllo e
lubrificazione........................................ 6-32
Cavi, controllo e lubrificazione................ 6-31
Come supportare il motociclo ................. 6-39
Commutatore luce
abbagliante/anabbagliante .....................3-5
Condotto di aspirazione dell’aria ............ 6-19
Contagiri ..................................................3-4
Cuscinetti delle ruote, controllo .............. 6-34EElemento del filtro dell’aria, pulizia ......... 6-17
Elenco dei controlli prima dell’utilizzo.......4-1
Etichetta del modello................................9-2
FForcella, controllo .................................. 6-33
Forcella, regolazione ............................. 3-12
Fusibili, sostituzione.............................. 6-36GGioco del cavo dell’acceleratore,
regolazione ......................................... 6-20
Gioco della leva della frizione,
regolazione ......................................... 6-25
Gioco della valvole, regolazione ............ 6-20
Gruppo dell’ammortizzatore,
regolazione ......................................... 3-14
Gruppo del tachimetro ............................. 3-3IImpianto di interruzione del circuito
di accensione ...................................... 3-19
Indicatore della temperatura del liquido
di raffreddamento .................................. 3-5
Informazioni sulla sicurezza ..................... 1-1
Interruttore degli indicatori di direzione .... 3-6
Interruttore della luce dello stop,
regolazione ......................................... 6-26
Interruttore dell’avvisatore acustico.......... 3-6
Interruttore delle luci ................................ 3-6
Interruttore di avviamento ........................ 3-6
Interruttore di spegnimento motore .......... 3-6
Interruttore lampeggio faro ...................... 3-5
Interruttori sul manubrio ........................... 3-5KKit di attrezzi in dotazione ........................ 6-1
LLampadina del fanalino posteriore/dello
stop, sostituzione .................................6-38
Lampadina del faro, sostituzione ............6-37
Lampadina dell’indicatore di direzione,
sostituzione..........................................6-39
Leva del freno ..........................................3-7
Leva della frizione ....................................3-7
Leve del freno e della frizione, controllo
e lubrificazione .....................................6-32
Levetta dello starter (arricchitore) ...........3-10
Liquido dei freni, cambio ........................6-28
Liquido di raffreddamento.......................6-13
Controllo ...........................................6-13
Sostituzione ....................................... 6-14
Livello del liquido dei freni, controllo .......6-27MManopola e cavo dell’acceleratore,
controllo e lubrificazione.......................6-31
Manutenzione periodica e lubrificazione...6-2
Marcia, cambi...........................................5-3NNumeri di identificazione ..........................9-1
Numero di identificazione della chiave .....9-1
Numero di identificazione del veicolo .......9-1OOlio motore e cartuccia del filtro
dell’olio.................................................6-10PParcheggio...............................................5-6
H_4tv.book Page 1 Wednesday, October 4, 2000 7:37 PM
