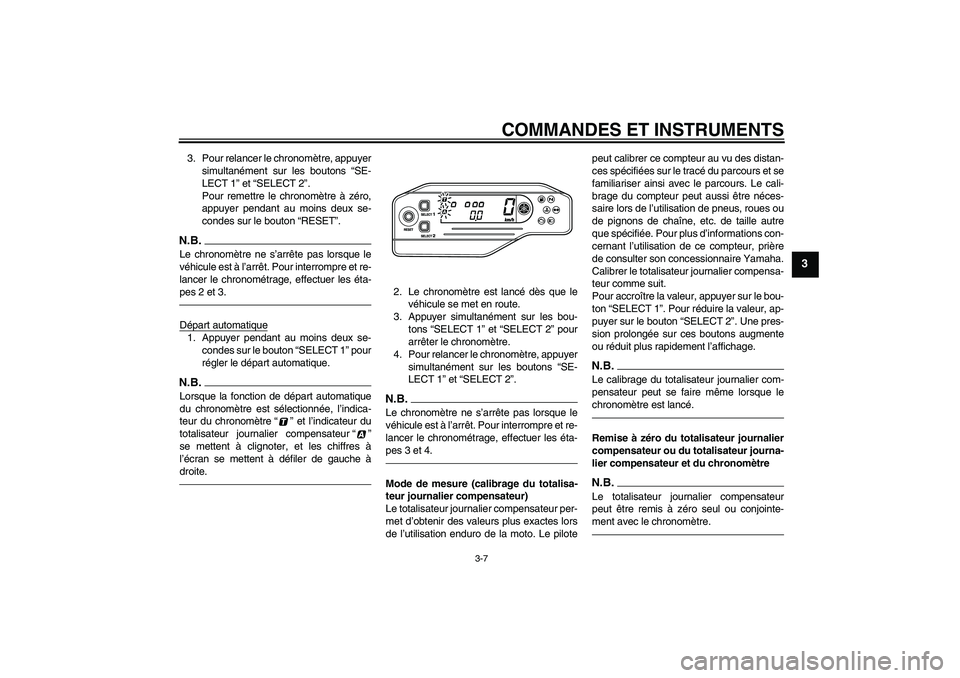

COMMANDES ET INSTRUMENTS
3-7
3
3. Pour relancer le chronomètre, appuyer
simultanément sur les boutons “SE-
LECT 1” et “SELECT 2”.
Pour remettre le chronomètre à zéro,
appuyer pendant au moins deux se-
condes sur le bouton “RESET”.N.B.Le chronomètre ne s’arrête pas lorsque le
véhicule est à l’arrêt. Pour interrompre et re-
lancer le chronométrage, effectuer les éta-
pes 2 et 3.Départ automatique1. Appuyer pendant au moins deux se-
condes sur le bouton “SELECT 1” pour
régler le départ automatique.N.B.Lorsque la fonction de départ automatique
du chronomètre est sélectionnée, l’indica-
teur du chronomètre“” et l’indicateur du
totalisateur journalier compensateur“”
se mettent à clignoter, et les chiffres à
l’écran se mettent à défiler de gauche à
droite.
2. Le chronomètre est lancé dès que le
véhicule se met en route.
3. Appuyer simultanément sur les bou-
tons “SELECT 1” et “SELECT 2” pour
arrêter le chronomètre.
4. Pour relancer le chronomètre, appuyer
simultanément sur les boutons “SE-
LECT 1” et “SELECT 2”.N.B.Le chronomètre ne s’arrête pas lorsque le
véhicule est à l’arrêt. Pour interrompre et re-
lancer le chronométrage, effectuer les éta-
pes 3 et 4.Mode de mesure (calibrage du totalisa-
teur journalier compensateur)
Le totalisateur journalier compensateur per-
met d’obtenir des valeurs plus exactes lors
de l’utilisation enduro de la moto. Le pilotepeut calibrer ce compteur au vu des distan-
ces spécifiées sur le tracé du parcours et se
familiariser ainsi avec le parcours. Le cali-
brage du compteur peut aussi être néces-
saire lors de l’utilisation de pneus, roues ou
de pignons de chaîne, etc. de taille autre
que spécifiée. Pour plus d’informations con-
cernant l’utilisation de ce compteur, prière
de consulter son concessionnaire Yamaha.
Calibrer le totalisateur journalier compensa-
teur comme suit.
Pour accroître la valeur, appuyer sur le bou-
ton “SELECT 1”. Pour réduire la valeur, ap-
puyer sur le bouton “SELECT 2”. Une pres-
sion prolongée sur ces boutons augmente
ou réduit plus rapidement l’affichage.
N.B.Le calibrage du totalisateur journalier com-
pensateur peut se faire même lorsque le
chronomètre est lancé.Remise à zéro du totalisateur journalier
compensateur ou du totalisateur journa-
lier compensateur et du chronomètreN.B.Le totalisateur journalier compensateur
peut être remis à zéro seul ou conjointe-
ment avec le chronomètre.
U32DF4F0.book Page 7 Monday, December 14, 2009 9:21 AM

COMMANDES ET INSTRUMENTS
3-8
3

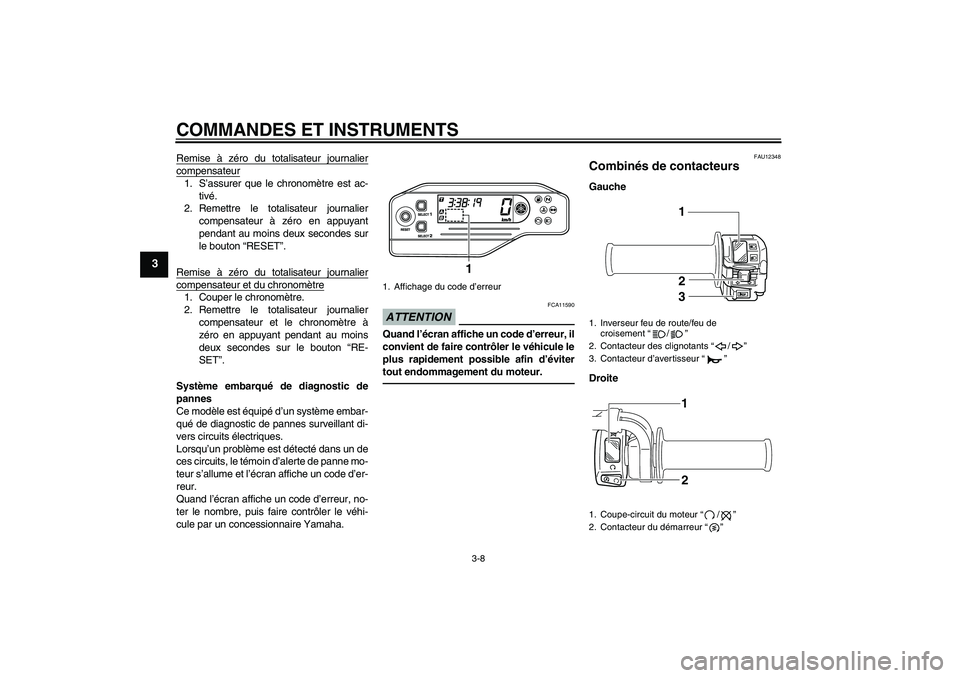

Remise à zéro du totalisateur journaliercompensateur1. S’assurer que le chronomètre est ac-
tivé.
2. Remettre le totalisateur journalier
compensateur à zéro en appuyant
pendant au moins deux secondes sur
le bouton “RESET”.
Remise à zéro du totalisateur journaliercompensateur et du chronomètre1. Couper le chronomètre.
2. Remettre le totalisateur journalier
compensateur et le chronomètre à
zéro en appuyant pendant au moins
deux secondes sur le bouton “RE-
SET”.
Système embarqué de diagnostic de
pannes
Ce modèle est équipé d’un système embar-
qué de diagnostic de pannes surveillant di-
vers circuits électriques.
Lorsqu’un problème est détecté dans un de
ces circuits, le témoin d’alerte de panne mo-
teur s’allume et l’écran affiche un code d’er-
reur.
Quand l’écran affiche un code d’erreur, no-
ter le nombre, puis faire contrôler le véhi-
cule par un concessionnaire Yamaha.
ATTENTION
FCA11590
Quand l’écran affiche un code d’erreur, il
convient de faire contrôler le véhicule le
plus rapidement possible afin d’éviter
tout endommagement du moteur.
FAU12348
Combinés de contacteurs Gauche
Droite
1. Affichage du code d’erreur
1
1. Inverseur feu de route/feu de
croisement“/”
2. Contacteur des clignotants“/”
3. Contacteur d’avertisseur“”
1. Coupe-circuit du moteur“/”
2. Contacteur du démarreur“”
1
2
31
2
U32DF4F0.book Page 8 Monday, December 14, 2009 9:21 AM

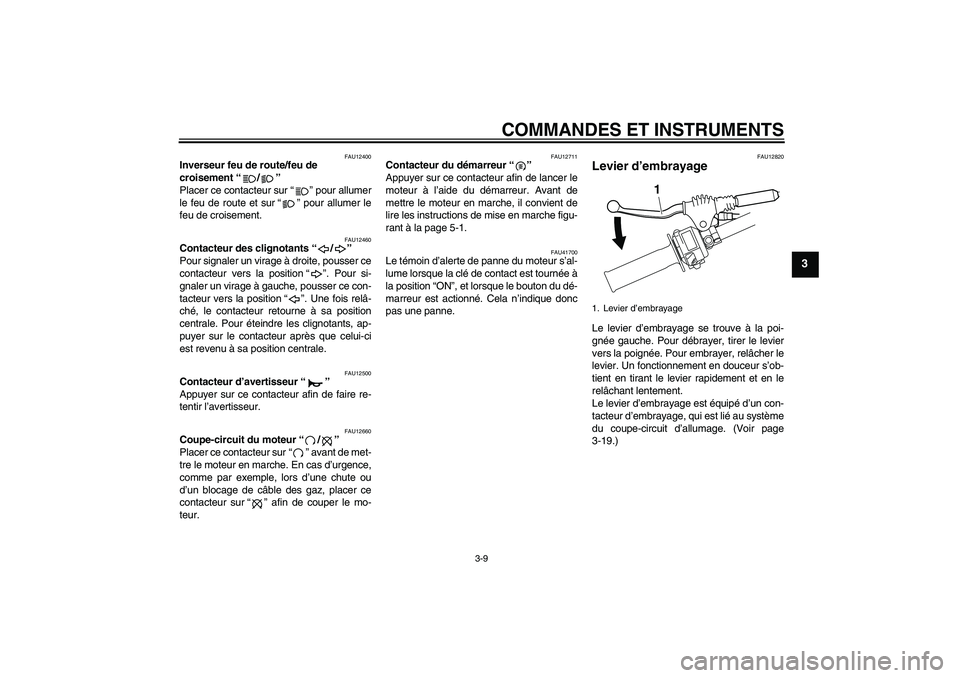

COMMANDES ET INSTRUMENTS
3-9
3
FAU12400
Inverseur feu de route/feu de
croisement“/”
Placer ce contacteur sur“” pour allumer
le feu de route et sur“” pour allumer le
feu de croisement.
FAU12460
Contacteur des clignotants“/”
Pour signaler un virage à droite, pousser ce
contacteur vers la position“”. Pour si-
gnaler un virage à gauche, pousser ce con-
tacteur vers la position“”. Une fois relâ-
ché, le contacteur retourne à sa position
centrale. Pour éteindre les clignotants, ap-
puyer sur le contacteur après que celui-ci
est revenu à sa position centrale.
FAU12500
Contacteur d’avertisseur“”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU12660
Coupe-circuit du moteur“/”
Placer ce contacteur sur“” avant de met-
tre le moteur en marche. En cas d’urgence,
comme par exemple, lors d’une chute ou
d’un blocage de câble des gaz, placer ce
contacteur sur“” afin de couper le mo-
teur.
FAU12711
Contacteur du démarreur“”
Appuyer sur ce contacteur afin de lancer le
moteur à l’aide du démarreur. Avant de
mettre le moteur en marche, il convient de
lire les instructions de mise en marche figu-
rant à la page 5-1.
FAU41700
Le témoin d’alerte de panne du moteur s’al-
lume lorsque la clé de contact est tournée à
la position “ON”, et lorsque le bouton du dé-
marreur est actionné. Cela n’indique donc
pas une panne.
FAU12820
Levier d’embrayage Le levier d’embrayage se trouve à la poi-
gnée gauche. Pour débrayer, tirer le levier
vers la poignée. Pour embrayer, relâcher le
levier. Un fonctionnement en douceur s’ob-
tient en tirant le levier rapidement et en le
relâchant lentement.
Le levier d’embrayage est équipé d’un con-
tacteur d’embrayage, qui est lié au système
du coupe-circuit d’allumage. (Voir page
3-19.)1. Levier d’embrayage
1
U32DF4F0.book Page 9 Monday, December 14, 2009 9:21 AM

COMMANDES ET INSTRUMENTS
3-10
3

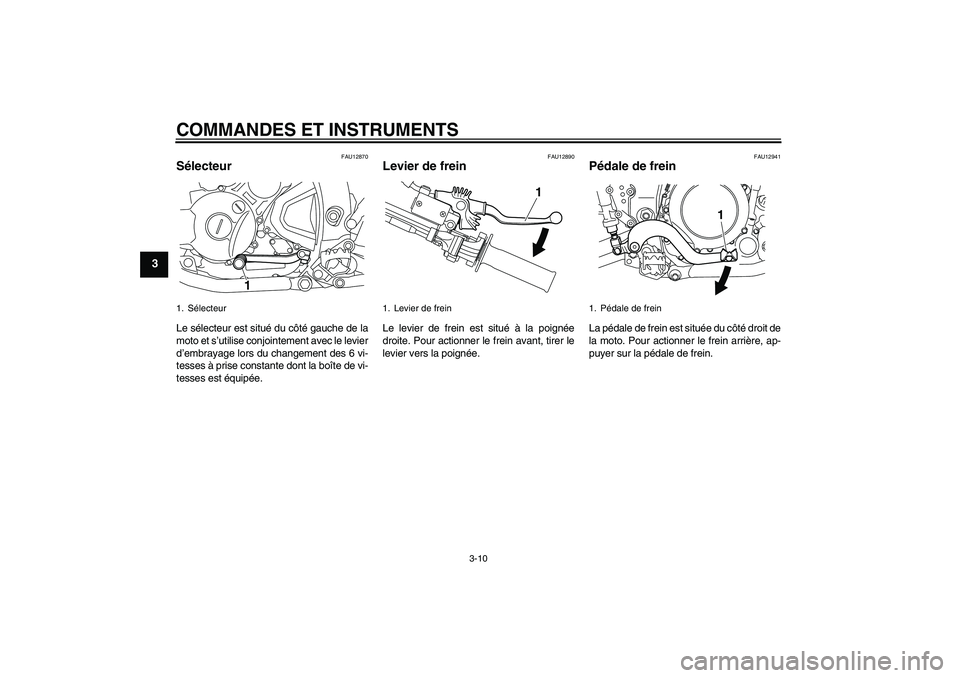

FAU12870
Sélecteur Le sélecteur est situé du côté gauche de la
moto et s’utilise conjointement avec le levier
d’embrayage lors du changement des 6 vi-
tesses à prise constante dont la boîte de vi-
tesses est équipée.
FAU12890
Levier de frein Le levier de frein est situé à la poignée
droite. Pour actionner le frein avant, tirer le
levier vers la poignée.
FAU12941
Pédale de frein La pédale de frein est située du côté droit de
la moto. Pour actionner le frein arrière, ap-
puyer sur la pédale de frein.
1. Sélecteur
1
1. Levier de frein
1
1. Pédale de frein
1
U32DF4F0.book Page 10 Monday, December 14, 2009 9:21 AM

COMMANDES ET INSTRUMENTS
3-11
3

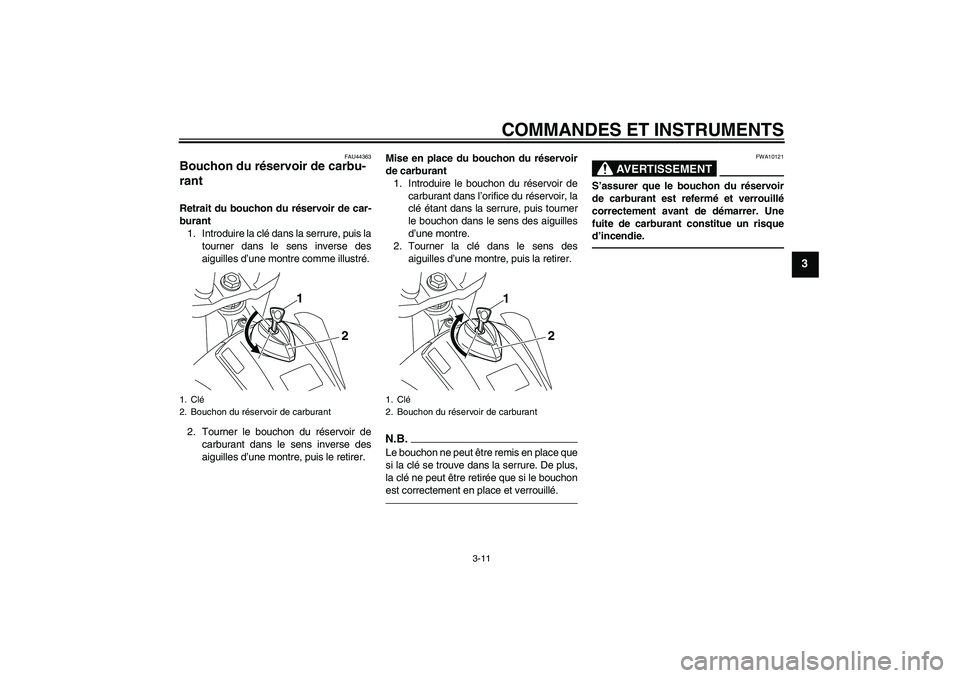

FAU44363
Bouchon du réservoir de carbu-
rant Retrait du bouchon du réservoir de car-
burant
1. Introduire la clé dans la serrure, puis la
tourner dans le sens inverse des
aiguilles d’une montre comme illustré.
2. Tourner le bouchon du réservoir de
carburant dans le sens inverse des
aiguilles d’une montre, puis le retirer.Mise en place du bouchon du réservoir
de carburant
1. Introduire le bouchon du réservoir de
carburant dans l’orifice du réservoir, la
clé étant dans la serrure, puis tourner
le bouchon dans le sens des aiguilles
d’une montre.
2. Tourner la clé dans le sens des
aiguilles d’une montre, puis la retirer.
N.B.Le bouchon ne peut être remis en place que
si la clé se trouve dans la serrure. De plus,
la clé ne peut être retirée que si le bouchon
est correctement en place et verrouillé.
AVERTISSEMENT
FWA10121
S’assurer que le bouchon du réservoir
de carburant est refermé et verrouillé
correctement avant de démarrer. Une
fuite de carburant constitue un risque
d’incendie.
1. Clé
2. Bouchon du réservoir de carburant
1
2
1. Clé
2. Bouchon du réservoir de carburant
1
2
U32DF4F0.book Page 11 Monday, December 14, 2009 9:21 AM

COMMANDES ET INSTRUMENTS
3-12
3

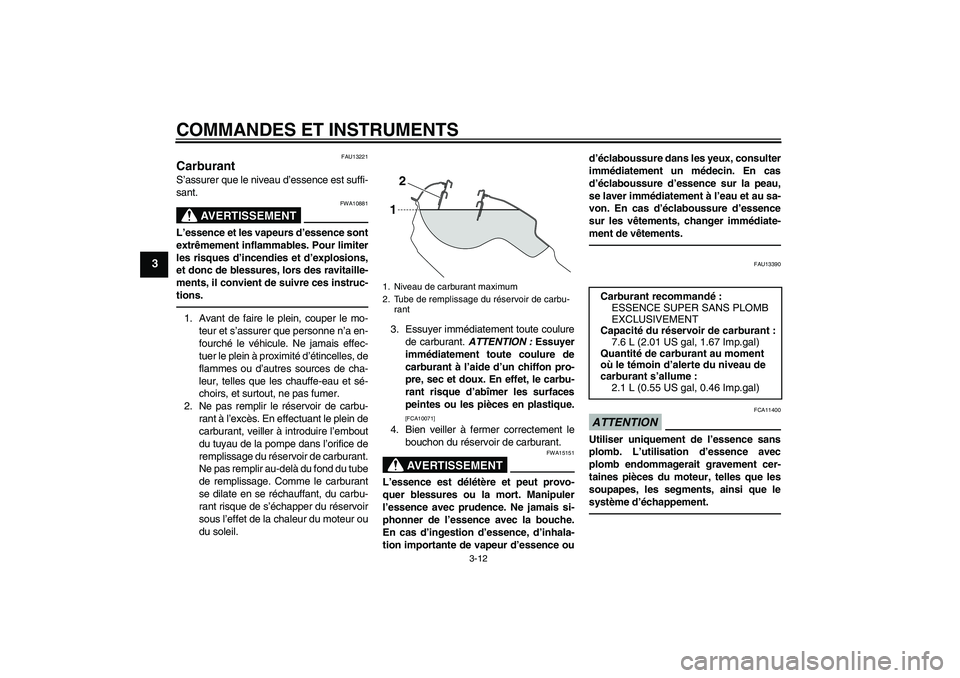

FAU13221
Carburant S’assurer que le niveau d’essence est suffi-
sant.
AVERTISSEMENT
FWA10881
L’essence et les vapeurs d’essence sont
extrêmement inflammables. Pour limiter
les risques d’incendies et d’explosions,
et donc de blessures, lors des ravitaille-
ments, il convient de suivre ces instruc-
tions.1. Avant de faire le plein, couper le mo-
teur et s’assurer que personne n’a en-
fourché le véhicule. Ne jamais effec-
tuer le plein à proximité d’étincelles, de
flammes ou d’autres sources de cha-
leur, telles que les chauffe-eau et sé-
choirs, et surtout, ne pas fumer.
2. Ne pas remplir le réservoir de carbu-
rant à l’excès. En effectuant le plein de
carburant, veiller à introduire l’embout
du tuyau de la pompe dans l’orifice de
remplissage du réservoir de carburant.
Ne pas remplir au-delà du fond du tube
de remplissage. Comme le carburant
se dilate en se réchauffant, du carbu-
rant risque de s’échapper du réservoir
sous l’effet de la chaleur du moteur ou
du soleil.3. Essuyer immédiatement toute coulure
de carburant. ATTENTION : Essuyer
immédiatement toute coulure de
carburant à l’aide d’un chiffon pro-
pre, sec et doux. En effet, le carbu-
rant risque d’abîmer les surfaces
peintes ou les pièces en plastique.
[FCA10071]
4. Bien veiller à fermer correctement le
bouchon du réservoir de carburant.
AVERTISSEMENT
FWA15151
L’essence est délétère et peut provo-
quer blessures ou la mort. Manipuler
l’essence avec prudence. Ne jamais si-
phonner de l’essence avec la bouche.
En cas d’ingestion d’essence, d’inhala-
tion importante de vapeur d’essence oud’éclaboussure dans les yeux, consulter
immédiatement un médecin. En cas
d’éclaboussure d’essence sur la peau,
se laver immédiatement à l’eau et au sa-
von. En cas d’éclaboussure d’essence
sur les vêtements, changer immédiate-
ment de vêtements.
FAU13390
ATTENTION
FCA11400
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb endommagerait gravement cer-
taines pièces du moteur, telles que les
soupapes, les segments, ainsi que le
système d’échappement.
1. Niveau de carburant maximum
2. Tube de remplissage du réservoir de carbu-
rant
2
1
Carburant recommandé:
ESSENCE SUPER SANS PLOMB
EXCLUSIVEMENT
Capacité du réservoir de carburant :
7.6 L (2.01 US gal, 1.67 Imp.gal)
Quantité de carburant au moment
où le témoin d’alerte du niveau de
carburant s’allume :
2.1 L (0.55 US gal, 0.46 Imp.gal)
U32DF4F0.book Page 12 Monday, December 14, 2009 9:21 AM

COMMANDES ET INSTRUMENTS
3-13
3
Ce moteur Yamaha fonctionne à l’essence
super sans plomb d’un indice d’octane re-
cherche de 95 ou plus. Si un cognement ou
un cliquetis survient, changer de marque
d’essence. L’essence sans plomb prolonge
la durée de service des bougies et réduit les
frais d’entretien.
FAU13433
Pot catalytique Le système d’échappement de ce véhicule
est équipé d’un pot catalytique.
AVERTISSEMENT
FWA10862
Le système d’échappement est brûlant
lorsque le moteur a tourné. Pour éviter
tout risque d’incendie et de brûlures :

Ne pas garer le véhicule à proximité
d’objets ou matériaux posant un
risque d’incendie, tel que de l’herbe
ou d’autres matières facilement in-
flammables.


Garer le véhicule de façon à limiter
les risques que des piétons ou des
enfants touchent le circuit d’échap-
pement brûlant.


S’assurer que le système d’échap-
pement est refroidi avant d’effec-
tuer tout travail sur le véhicule.


Ne pas faire tourner le moteur au ra-
lenti pour plus de quelques minu-
tes. Un ralenti prolongé pourrait
provoquer une accumulation de
chaleur.
ATTENTION
FCA10701
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb va endommager irrémédiable-
ment le pot catalytique.
U32DF4F0.book Page 13 Monday, December 14, 2009 9:21 AM

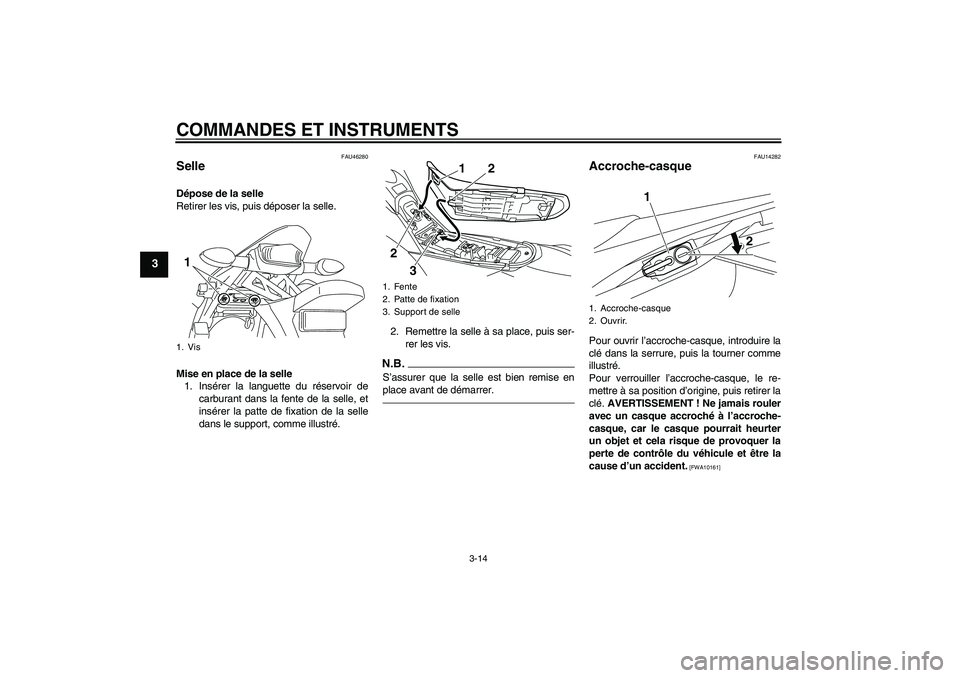

COMMANDES ET INSTRUMENTS
3-14
3
FAU46280
Selle Dépose de la selle
Retirer les vis, puis déposer la selle.
Mise en place de la selle
1. Insérer la languette du réservoir de
carburant dans la fente de la selle, et
insérer la patte de fixation de la selle
dans le support, comme illustré.2. Remettre la selle à sa place, puis ser-
rer les vis.
N.B.S’assurer que la selle est bien remise en
place avant de démarrer.
FAU14282
Accroche-casque Pour ouvrir l’accroche-casque, introduire la
clé dans la serrure, puis la tourner comme
illustré.
Pour verrouiller l’accroche-casque, le re-
mettre à sa position d’origine, puis retirer la
clé. AVERTISSEMENT ! Ne jamais rouler
avec un casque accroché à l’accroche-
casque, car le casque pourrait heurter
un objet et cela risque de provoquer la
perte de contrôle du véhicule et être la
cause d’un accident.
[FWA10161]
1. Vis1
1. Fente
2. Patte de fixation
3. Support de selle
2
3
2
1
1. Accroche-casque
2. Ouvrir.
1
2
U32DF4F0.book Page 14 Monday, December 14, 2009 9:21 AM

COMMANDES ET INSTRUMENTS
3-15
3

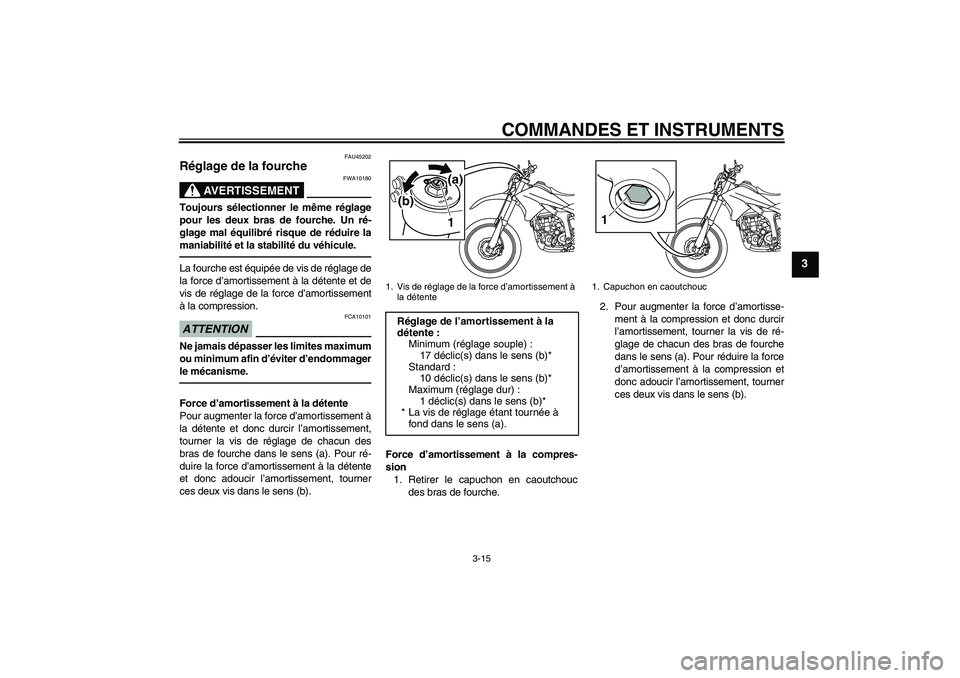

FAU45202
Réglage de la fourche
AVERTISSEMENT
FWA10180
Toujours sélectionner le même réglage
pour les deux bras de fourche. Un ré-
glage mal équilibré risque de réduire la
maniabilité et la stabilité du véhicule.La fourche est équipée de vis de réglage de
la force d’amortissement à la détente et de
vis de réglage de la force d’amortissement
à la compression.ATTENTION
FCA10101
Ne jamais dépasser les limites maximum
ou minimum afin d’éviter d’endommager
le mécanisme.Force d’amortissement à la détente
Pour augmenter la force d’amortissement à
la détente et donc durcir l’amortissement,
tourner la vis de réglage de chacun des
bras de fourche dans le sens (a). Pour ré-
duire la force d’amortissement à la détente
et donc adoucir l’amortissement, tourner
ces deux vis dans le sens (b).Force d’amortissement à la compres-
sion
1. Retirer le capuchon en caoutchouc
des bras de fourche.2. Pour augmenter la force d’amortisse-
ment à la compression et donc durcir
l’amortissement, tourner la vis de ré-
glage de chacun des bras de fourche
dans le sens (a). Pour réduire la force
d’amortissement à la compression et
donc adoucir l’amortissement, tourner
ces deux vis dans le sens (b).
1. Vis de réglage de la force d’amortissement à
la détente
Réglage de l’amortissement à la
détente :
Minimum (réglage souple) :
17 déclic(s) dans le sens (b)*
Standard :
10 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à
fond dans le sens (a).
1
(b)
(a)
1. Capuchon en caoutchouc1
U32DF4F0.book Page 15 Monday, December 14, 2009 9:21 AM

COMMANDES ET INSTRUMENTS
3-16
3

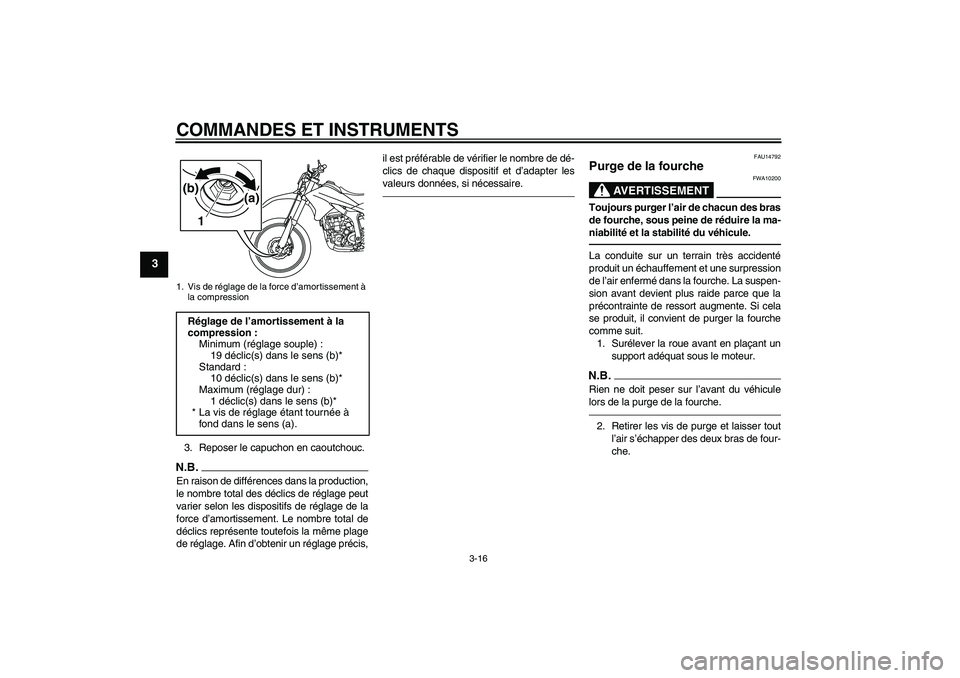

3. Reposer le capuchon en caoutchouc.N.B.En raison de différences dans la production,
le nombre total des déclics de réglage peut
varier selon les dispositifs de réglage de la
force d’amortissement. Le nombre total de
déclics représente toutefois la même plage
de réglage. Afin d’obtenir un réglage précis,il est préférable de vérifier le nombre de dé-
clics de chaque dispositif et d’adapter les
valeurs données, si nécessaire.
FAU14792
Purge de la fourche
AVERTISSEMENT
FWA10200
Toujours purger l’air de chacun des bras
de fourche, sous peine de réduire la ma-
niabilité et la stabilité du véhicule.La conduite sur un terrain très accidenté
produit un échauffement et une surpression
de l’air enfermé dans la fourche. La suspen-
sion avant devient plus raide parce que la
précontrainte de ressort augmente. Si cela
se produit, il convient de purger la fourche
comme suit.
1. Surélever la roue avant en plaçant un
support adéquat sous le moteur.N.B.Rien ne doit peser sur l’avant du véhicule
lors de la purge de la fourche.2. Retirer les vis de purge et laisser tout
l’air s’échapper des deux bras de four-
che.
1. Vis de réglage de la force d’amortissement à
la compressionRéglage de l’amortissement à la
compression :
Minimum (réglage souple) :
19 déclic(s) dans le sens (b)*
Standard :
10 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à
fond dans le sens (a). 1(a) (b)
U32DF4F0.book Page 16 Monday, December 14, 2009 9:21 AM
