Abarth 124 Spider 2016 Betriebsanleitung (in German)

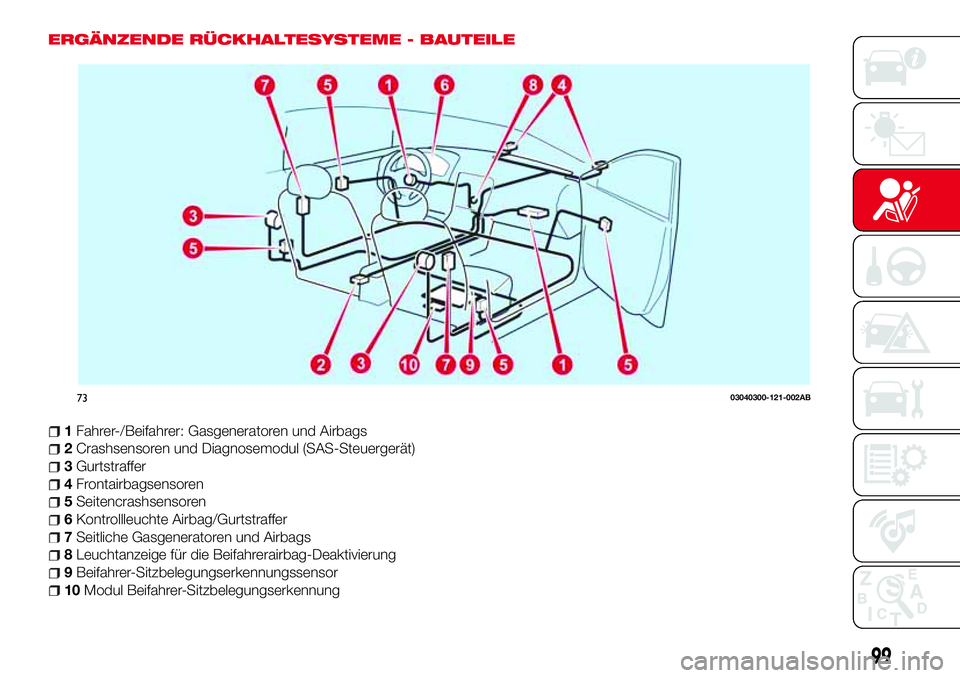

ERGÄNZENDE RÜCKHALTESYSTEME - BAUTEILE
1Fahrer-/Beifahrer: Gasgeneratoren und Airbags
2Crashsensoren und Diagnosemodul (SAS-Steuergerät)
3Gurtstraffer
4Frontairbagsensoren
5Seitencrashsensoren
6Kontrollleuchte Airbag/Gurtstraffer
7Seitliche Gasgeneratoren und Airbags
8Leuchtanzeige für die Beifahrerairbag-Deaktivierung
9Beifahrer-Sitzbelegungserkennungssensor
10Modul Beifahrer-Sitzbelegungserkennung
7303040300-121-002AB
99

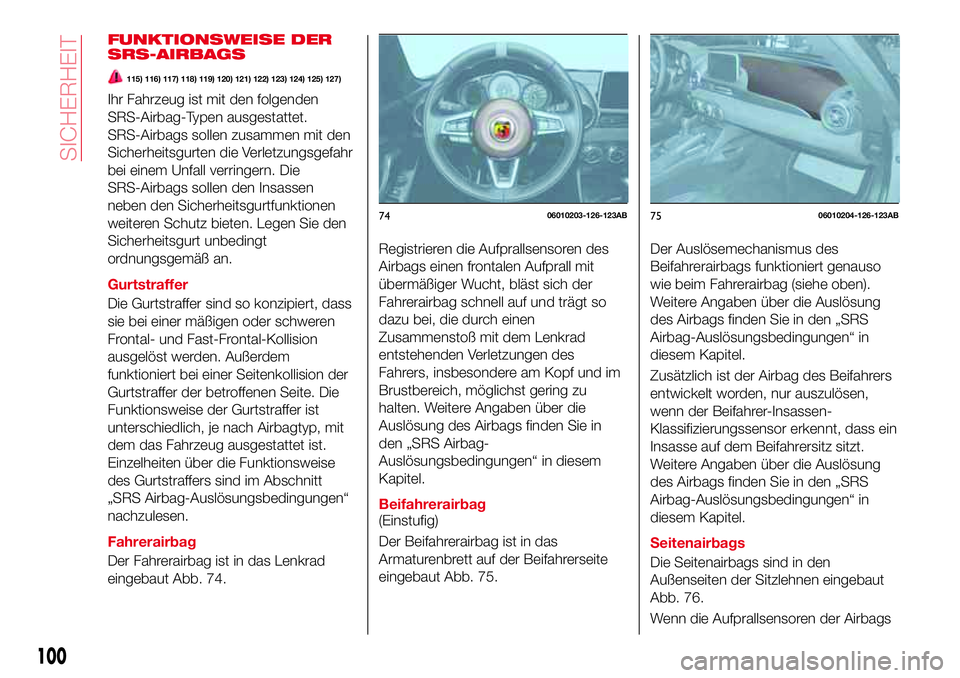

FUNKTIONSWEISE DER
SRS-AIRBAGS
115) 116) 117) 118) 119) 120) 121) 122) 123) 124) 125) 127)
Ihr Fahrzeug ist mit den folgenden
SRS-Airbag-Typen ausgestattet.
SRS-Airbags sollen zusammen mit den
Sicherheitsgurten die Verletzungsgefahr
bei einem Unfall verringern. Die
SRS-Airbags sollen den Insassen
neben den Sicherheitsgurtfunktionen
weiteren Schutz bieten. Legen Sie den
Sicherheitsgurt unbedingt
ordnungsgemäß an.
Gurtstraffer
Die Gurtstraffer sind so konzipiert, dass
sie bei einer mäßigen oder schweren
Frontal- und Fast-Frontal-Kollision
ausgelöst werden. Außerdem
funktioniert bei einer Seitenkollision der
Gurtstraffer der betroffenen Seite. Die
Funktionsweise der Gurtstraffer ist
unterschiedlich, je nach Airbagtyp, mit
dem das Fahrzeug ausgestattet ist.
Einzelheiten über die Funktionsweise
des Gurtstraffers sind im Abschnitt
„SRS Airbag-Auslösungsbedingungen“
nachzulesen.
Fahrerairbag
Der Fahrerairbag ist in das Lenkrad
eingebaut Abb. 74.Registrieren die Aufprallsensoren des
Airbags einen frontalen Aufprall mit
übermäßiger Wucht, bläst sich der
Fahrerairbag schnell auf und trägt so
dazu bei, die durch einen
Zusammenstoß mit dem Lenkrad
entstehenden Verletzungen des
Fahrers, insbesondere am Kopf und im
Brustbereich, möglichst gering zu
halten. Weitere Angaben über die
Auslösung des Airbags finden Sie in
den „SRS Airbag-
Auslösungsbedingungen“ in diesem
Kapitel.
Beifahrerairbag
(Einstufig)
Der Beifahrerairbag ist in das
Armaturenbrett auf der Beifahrerseite
eingebaut Abb. 75.Der Auslösemechanismus des
Beifahrerairbags funktioniert genauso
wie beim Fahrerairbag (siehe oben).
Weitere Angaben über die Auslösung
des Airbags finden Sie in den „SRS
Airbag-Auslösungsbedingungen“ in
diesem Kapitel.
Zusätzlich ist der Airbag des Beifahrers
entwickelt worden, nur auszulösen,
wenn der Beifahrer-Insassen-
Klassifizierungssensor erkennt, dass ein
Insasse auf dem Beifahrersitz sitzt.
Weitere Angaben über die Auslösung
des Airbags finden Sie in den „SRS
Airbag-Auslösungsbedingungen“ in
diesem Kapitel.
Seitenairbags
Die Seitenairbags sind in den
Außenseiten der Sitzlehnen eingebaut
Abb. 76.
Wenn die Aufprallsensoren der Airbags
7406010203-126-123AB7506010204-126-123AB
100
SICHERHEIT

einen Seitenaufprall mit mehr als
mäßiger Kraft erkennen, bläst das
System die Seitenairbags nur an der
Seite auf, an der das Fahrzeug
getroffen wurde.
Der Seitenairbag wird schnell
aufgeblasen, um Verletzungen an Kopf
und Brust des Fahrers oder Beifahrers
durch direkten Anschlag an die
Interieurteile wie Tür oder Fenster zu
verringern. Weitere Angaben über die
Auslösung des Airbags finden Sie inden „SRS Airbag-
Auslösungsbedingungen“ in diesem
Kapitel.

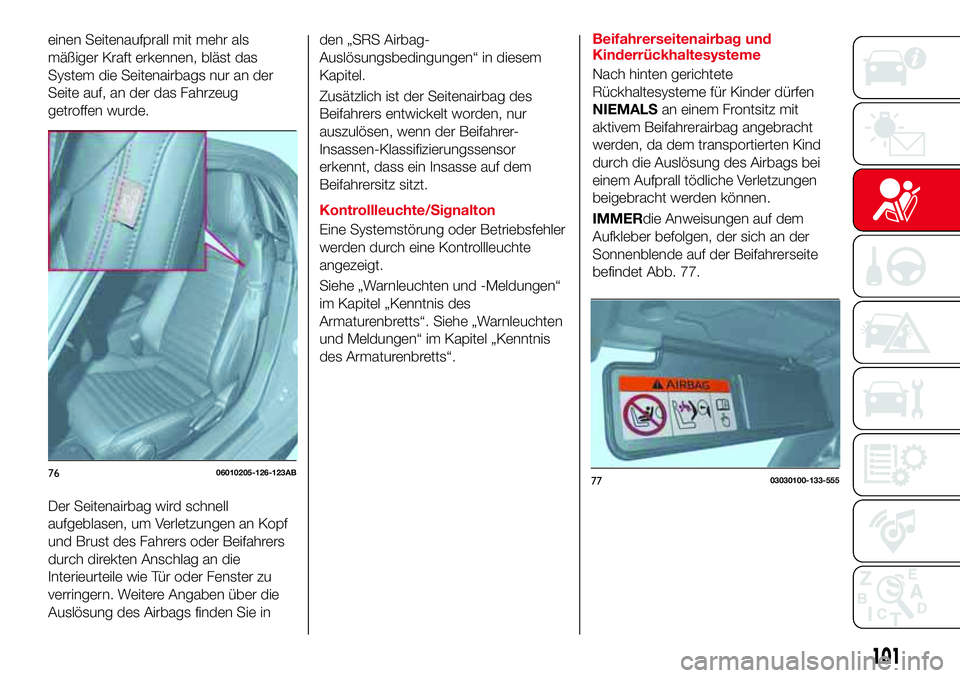

Zusätzlich ist der Seitenairbag des
Beifahrers entwickelt worden, nur
auszulösen, wenn der Beifahrer-
Insassen-Klassifizierungssensor
erkennt, dass ein Insasse auf dem
Beifahrersitz sitzt.
Kontrollleuchte/Signalton
Eine Systemstörung oder Betriebsfehler
werden durch eine Kontrollleuchte
angezeigt.
Siehe „Warnleuchten und -Meldungen“
im Kapitel „Kenntnis des
Armaturenbretts“. Siehe „Warnleuchten
und Meldungen“ im Kapitel „Kenntnis
des Armaturenbretts“.Beifahrerseitenairbag und
Kinderrückhaltesysteme
Nach hinten gerichtete
Rückhaltesysteme für Kinder dürfen
NIEMALSan einem Frontsitz mit
aktivem Beifahrerairbag angebracht
werden, da dem transportierten Kind
durch die Auslösung des Airbags bei
einem Aufprall tödliche Verletzungen
beigebracht werden können.
IMMERdie Anweisungen auf dem
Aufkleber befolgen, der sich an der
Sonnenblende auf der Beifahrerseite
befindet Abb. 77.
7606010205-126-123AB7703030100-133-555
101

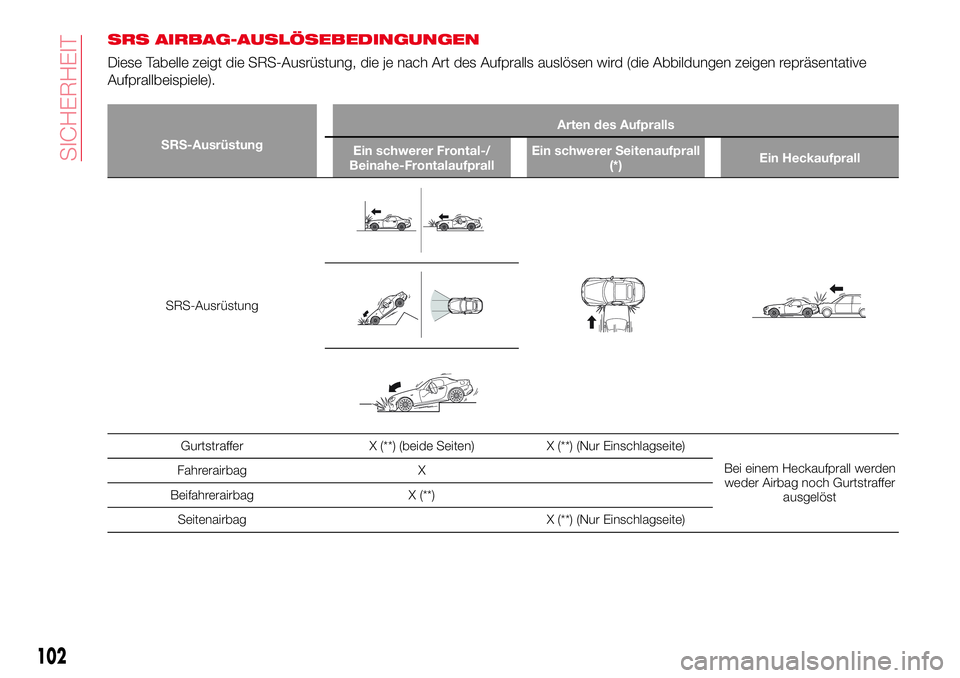

SRS AIRBAG-AUSLÖSEBEDINGUNGEN
Diese Tabelle zeigt die SRS-Ausrüstung, die je nach Art des Aufpralls auslösen wird (die Abbildungen zeigen repräsentative
Aufprallbeispiele).
SRS-AusrüstungArten des Aufpralls
Ein schwerer Frontal-/
Beinahe-FrontalaufprallEin schwerer Seitenaufprall
(*)Ein Heckaufprall
SRS-Ausrüstung
Gurtstraffer X (**) (beide Seiten) X (**) (Nur Einschlagseite)
Bei einem Heckaufprall werden
weder Airbag noch Gurtstraffer
ausgelöst Fahrerairbag X
Beifahrerairbag X (**)
Seitenairbag X (**) (Nur Einschlagseite)
102
SICHERHEIT

ZUR BEACHTUNG Bei einem versetzten Frontalaufprall könnten die ausgestatteten Airbags und Gurtstraffer je nach Richtung,
Winkel und Aufprallwucht alle ausgelöst werden.
103

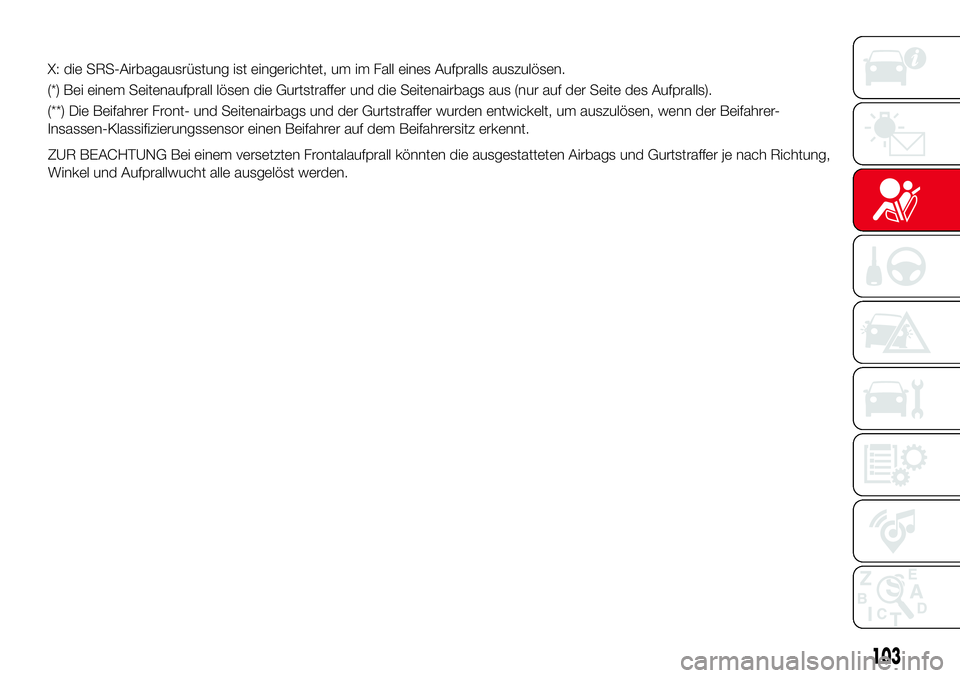

X: die SRS-Airbagausrüstung ist eingerichtet, um im Fall eines Aufpralls auszulösen.
(*) Bei einem Seitenaufprall lösen die Gurtstraffer und die Seitenairbags aus (nur auf der Seite des Aufpralls).
(**) Die Beifahrer Front- und Seitenairbags und der Gurtstraffer wurden entwickelt, um auszulösen, wenn der Beifahrer-
Insassen-Klassifizierungssensor einen Beifahrer auf dem Beifahrersitz erkennt.

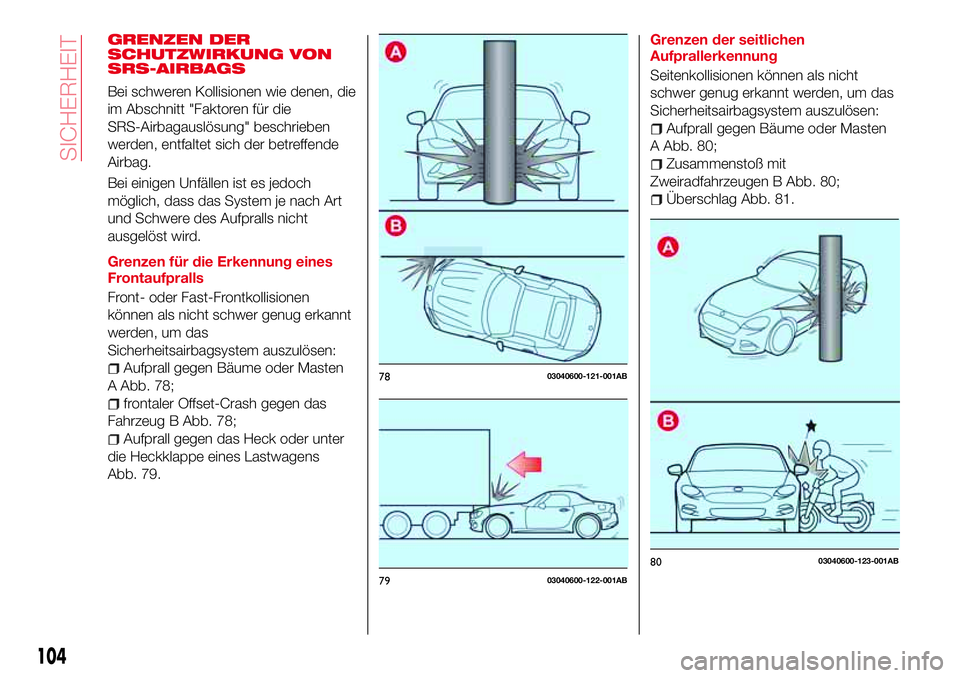

GRENZEN DER
SCHUTZWIRKUNG VON
SRS-AIRBAGS
Bei schweren Kollisionen wie denen, die
im Abschnitt "Faktoren für die
SRS-Airbagauslösung" beschrieben
werden, entfaltet sich der betreffende
Airbag.
Bei einigen Unfällen ist es jedoch
möglich, dass das System je nach Art
und Schwere des Aufpralls nicht
ausgelöst wird.
Grenzen für die Erkennung eines
Frontaufpralls
Front- oder Fast-Frontkollisionen
können als nicht schwer genug erkannt
werden, um das
Sicherheitsairbagsystem auszulösen:
Aufprall gegen Bäume oder Masten
A Abb. 78;
frontaler Offset-Crash gegen das
Fahrzeug B Abb. 78;
Aufprall gegen das Heck oder unter
die Heckklappe eines Lastwagens
Abb. 79.Grenzen der seitlichen
Aufprallerkennung
Seitenkollisionen können als nicht
schwer genug erkannt werden, um das
Sicherheitsairbagsystem auszulösen:
Aufprall gegen Bäume oder Masten
A Abb. 80;
Zusammenstoß mit
Zweiradfahrzeugen B Abb. 80;
Überschlag Abb. 81.
7803040600-121-001AB
7903040600-122-001AB
8003040600-123-001AB
104
SICHERHEIT

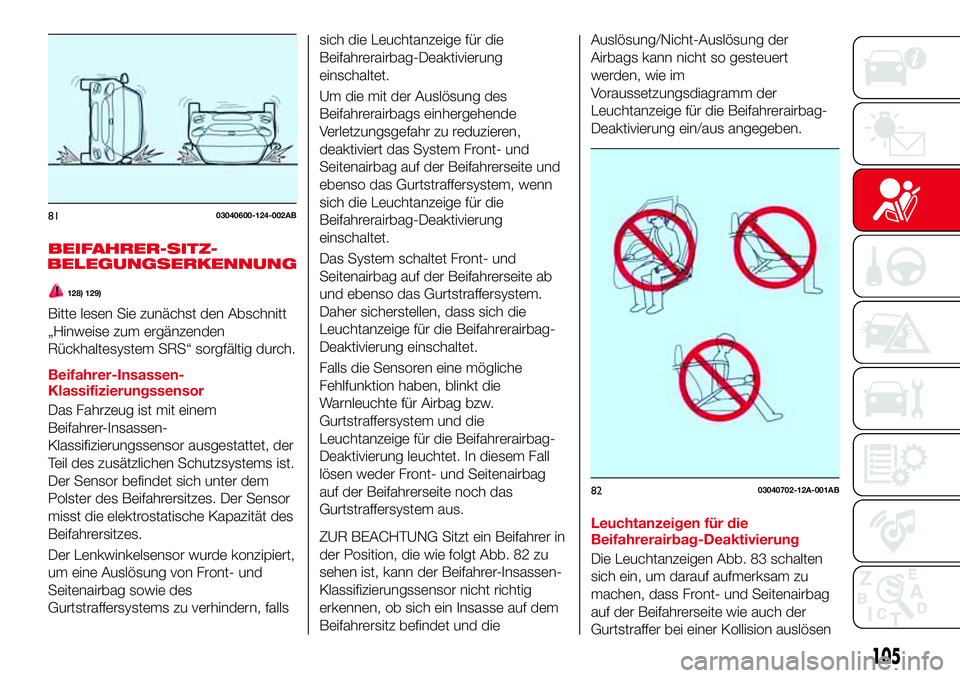

BEIFAHRER-SITZ-
128) 129)
Bitte lesen Sie zunächst den Abschnitt
„Hinweise zum ergänzenden
Rückhaltesystem SRS“ sorgfältig durch.
Beifahrer-Insassen-
Klassifizierungssensor
Das Fahrzeug ist mit einem
Beifahrer-Insassen-
Klassifizierungssensor ausgestattet, der
Teil des zusätzlichen Schutzsystems ist.
Der Sensor befindet sich unter dem
Polster des Beifahrersitzes. Der Sensor
misst die elektrostatische Kapazität des
Beifahrersitzes.
Der Lenkwinkelsensor wurde konzipiert,
um eine Auslösung von Front- und
Seitenairbag sowie des
Gurtstraffersystems zu verhindern, fallssich die Leuchtanzeige für die
Beifahrerairbag-Deaktivierung
einschaltet.
Um die mit der Auslösung des
Beifahrerairbags einhergehende
Verletzungsgefahr zu reduzieren,
deaktiviert das System Front- und
Seitenairbag auf der Beifahrerseite und
ebenso das Gurtstraffersystem, wenn
sich die Leuchtanzeige für die
Beifahrerairbag-Deaktivierung
einschaltet.
Das System schaltet Front- und
Seitenairbag auf der Beifahrerseite ab
und ebenso das Gurtstraffersystem.
Daher sicherstellen, dass sich die
Leuchtanzeige für die Beifahrerairbag-
Deaktivierung einschaltet.
Falls die Sensoren eine mögliche
Fehlfunktion haben, blinkt die
Warnleuchte für Airbag bzw.
Gurtstraffersystem und die
Leuchtanzeige für die Beifahrerairbag-
Deaktivierung leuchtet. In diesem Fall
lösen weder Front- und Seitenairbag
auf der Beifahrerseite noch das
Gurtstraffersystem aus.
ZUR BEACHTUNG Sitzt ein Beifahrer in
der Position, die wie folgt Abb. 82 zu
sehen ist, kann der Beifahrer-Insassen-
Klassifizierungssensor nicht richtig
erkennen, ob sich ein Insasse auf dem
Beifahrersitz befindet und dieAuslösung/Nicht-Auslösung der
Airbags kann nicht so gesteuert
werden, wie im
Voraussetzungsdiagramm der
Leuchtanzeige für die Beifahrerairbag-
Deaktivierung ein/aus angegeben.Leuchtanzeigen für die
Beifahrerairbag-Deaktivierung
Die Leuchtanzeigen Abb. 83 schalten
sich ein, um darauf aufmerksam zu
machen, dass Front- und Seitenairbag
auf der Beifahrerseite wie auch der
Gurtstraffer bei einer Kollision auslösen
8103040600-124-002AB
8203040702-12A-001AB
105
BELEGUNGSERKENNUNG

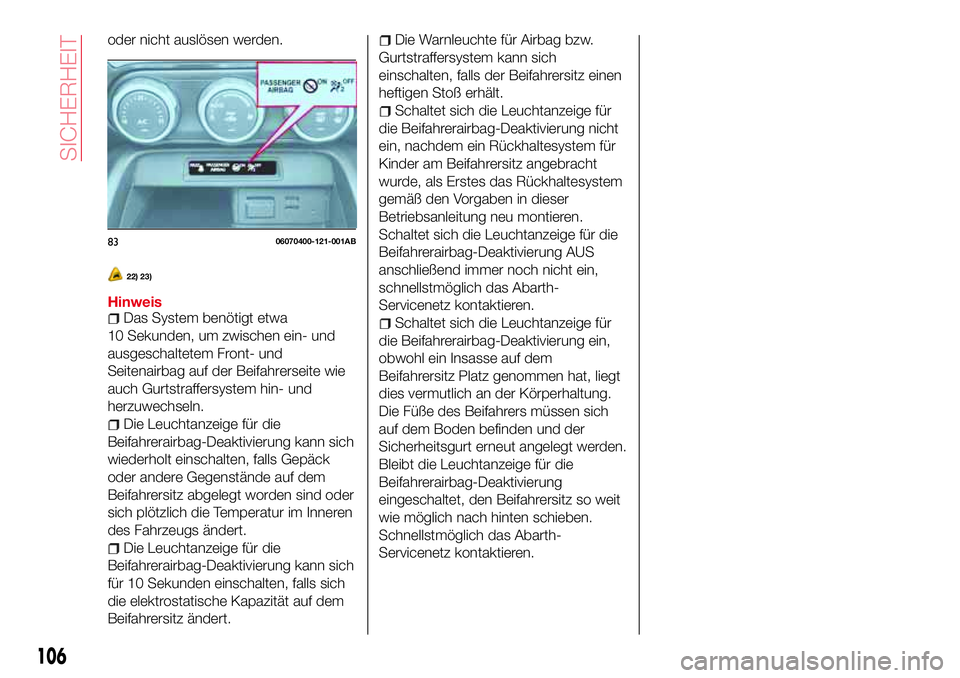

oder nicht auslösen werden.
22) 23)
HinweisDas System benötigt etwa
10 Sekunden, um zwischen ein- und
ausgeschaltetem Front- und
Seitenairbag auf der Beifahrerseite wie
auch Gurtstraffersystem hin- und
herzuwechseln.
Die Leuchtanzeige für die
Beifahrerairbag-Deaktivierung kann sich
wiederholt einschalten, falls Gepäck
oder andere Gegenstände auf dem
Beifahrersitz abgelegt worden sind oder
sich plötzlich die Temperatur im Inneren
des Fahrzeugs ändert.
Die Leuchtanzeige für die
Beifahrerairbag-Deaktivierung kann sich
für 10 Sekunden einschalten, falls sich
die elektrostatische Kapazität auf dem
Beifahrersitz ändert.
Die Warnleuchte für Airbag bzw.
Gurtstraffersystem kann sich
einschalten, falls der Beifahrersitz einen
heftigen Stoß erhält.
Schaltet sich die Leuchtanzeige für
die Beifahrerairbag-Deaktivierung nicht
ein, nachdem ein Rückhaltesystem für
Kinder am Beifahrersitz angebracht
wurde, als Erstes das Rückhaltesystem
gemäß den Vorgaben in dieser
Betriebsanleitung neu montieren.
Schaltet sich die Leuchtanzeige für die
Beifahrerairbag-Deaktivierung AUS
anschließend immer noch nicht ein,
schnellstmöglich das Abarth-
Servicenetz kontaktieren.
Schaltet sich die Leuchtanzeige für
die Beifahrerairbag-Deaktivierung ein,
obwohl ein Insasse auf dem
Beifahrersitz Platz genommen hat, liegt
dies vermutlich an der Körperhaltung.
Die Füße des Beifahrers müssen sich
auf dem Boden befinden und der
Sicherheitsgurt erneut angelegt werden.
Bleibt die Leuchtanzeige für die
Beifahrerairbag-Deaktivierung
eingeschaltet, den Beifahrersitz so weit
wie möglich nach hinten schieben.
Schnellstmöglich das Abarth-
Servicenetz kontaktieren.
8306070400-121-001AB
106
SICHERHEIT

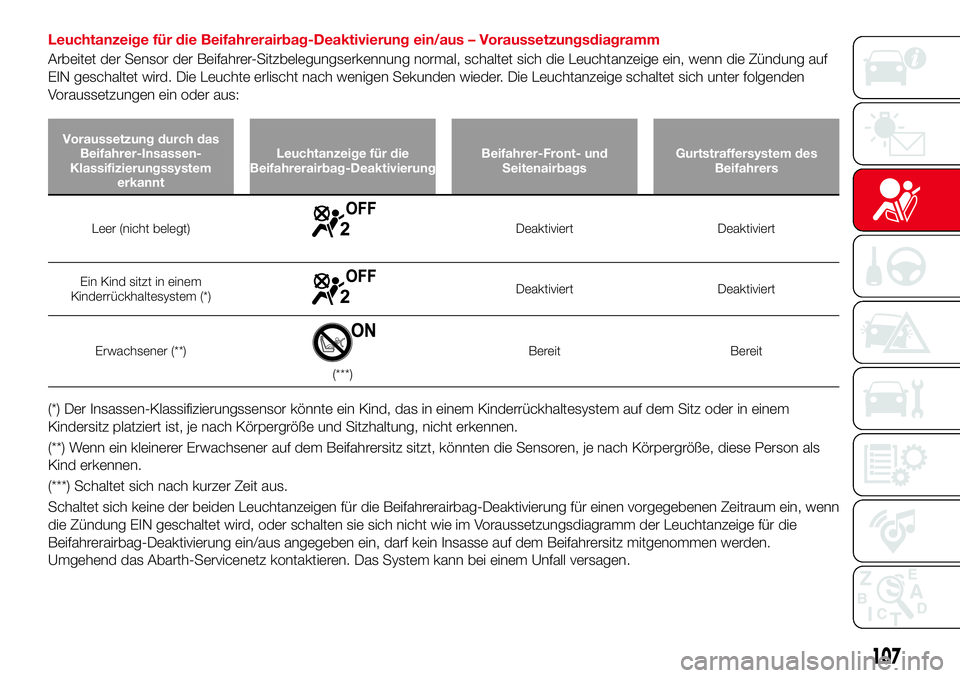

Leuchtanzeige für die Beifahrerairbag-Deaktivierung ein/aus – Voraussetzungsdiagramm
Arbeitet der Sensor der Beifahrer-Sitzbelegungserkennung normal, schaltet sich die Leuchtanzeige ein, wenn die Zündung auf
EIN geschaltet wird. Die Leuchte erlischt nach wenigen Sekunden wieder. Die Leuchtanzeige schaltet sich unter folgenden
Voraussetzungen ein oder aus:
Voraussetzung durch das
Beifahrer-Insassen-
Klassifizierungssystem
erkanntLeuchtanzeige für die
Beifahrerairbag-DeaktivierungBeifahrer-Front- und
SeitenairbagsGurtstraffersystem des
Beifahrers
Leer (nicht belegt)Deaktiviert Deaktiviert
Ein Kind sitzt in einem
Kinderrückhaltesystem (*)
Deaktiviert Deaktiviert
Erwachsener (**)
(***)Bereit Bereit
(*) Der Insassen-Klassifizierungssensor könnte ein Kind, das in einem Kinderrückhaltesystem auf dem Sitz oder in einem
Kindersitz platziert ist, je nach Körpergröße und Sitzhaltung, nicht erkennen.
(**) Wenn ein kleinerer Erwachsener auf dem Beifahrersitz sitzt, könnten die Sensoren, je nach Körpergröße, diese Person als
Kind erkennen.
(***) Schaltet sich nach kurzer Zeit aus.
Schaltet sich keine der beiden Leuchtanzeigen für die Beifahrerairbag-Deaktivierung für einen vorgegebenen Zeitraum ein, wenn
die Zündung EIN geschaltet wird, oder schalten sie sich nicht wie im Voraussetzungsdiagramm der Leuchtanzeige für die
Beifahrerairbag-Deaktivierung ein/aus angegeben ein, darf kein Insasse auf dem Beifahrersitz mitgenommen werden.
Umgehend das Abarth-Servicenetz kontaktieren. Das System kann bei einem Unfall versagen.
107

ZUR BEACHTUNG
112)Sicherheitsgurte müssen in
Fahrzeugen mit Airbags immer angelegt
werden. Nur auf den Schutz der Airbags zu
vertrauen, ist bei einem Unfall äußerst
gefährlich. Airbags allein können ernsthafte
Verletzungen nicht verhindern. Die
betreffenden Airbags werden nur beim
ersten Unfall aufgeblasen, wie ein leichter
Frontal-, Fast-Frontal- oder Seitenaufprall.
Die Fahrzeuginsassen müssen immer
angeschnallt sein.
113)Kontrollieren Sie immer, dass die
Kontrollleuchte "OFF" der Beifahrerairbag-
Deaktivierung leuchtet, wenn ein
Kinderrückhaltesystem benutzt wird. Es ist
sehr gefährlich, wenn ein Kind in einem
Kinderrückhaltesystem auf dem
Beifahrersitz mit aktivem Beifahrerairbag
befördert wird (Kontrollleuchte
Beifahrerairbag-Deaktivierung leuchtet
ausgeschaltet). Bei einem Unfall kann sich
ein Airbag aufblasen und ernsthafte, auch
tödliche Verletzung des Kindes
verursachen, das in dem
Kinderrückhaltesystem sitzt. Vergewissern
Sie sich immer, dass die Kontrollleuchte
Beifahrerairbag-Deaktivierung leuchtet,114)EXTREME GEFAHR! Benutzen Sie nie
ein Kinderrückhaltesystem mit Blickrichtung
nach hinten auf dem Beifahrersitz, wenn
der Airbag ausgelöst werden kann.
Benutzen Sie nie ein nach hinten
gerichtetes Kinderrückhaltesystem auf
einem Sitz, der durch einen AKTIVEN
AIRBAG vor dem Sitz geschützt ist; das
Kind läuft Gefahr, tödlich oder ernsthaft
verletzt zu werden. Selbst bei einem
mäßigen Aufprall kann das
Kinderrückhaltesystem von einem
aufgeblasenen Airbag getroffen und heftig
nach hinten gedrückt werden mit den
daraus resultierenden schweren oder
tödlichen Verletzungen des Kindes. Wenn
Ihr Fahrzeug mit einer Beifahrer-
Sitzbelegungserkennung ausgerüstet ist,
kontrollieren Sie immer, dass die
Kontrollleuchte der Airbag-Deaktivierung
leuchtet.
115)Sitzen Sie nicht zu nahe den Fahrer-
und Beifahrerairbags. Es ist äußerst
gefährlich, wenn Sie zu dicht an den
Fahrer- oder Beifahrer-Airbagmodulen
sitzen oder die Hände oder die Füße auf
die Module legen. Die Fahrer- und
Beifahrerairbags entfalten sich mit großer
Aufprallkraft und hoher Geschwindigkeit.
Ernsthafte Verletzungen sind möglich,
wenn Sie den Sitz zu weit den Airbags
nähern. Der Fahrer sollte immer nur den
Rand des Lenkrads halten. Der Beifahrer
sollte die Füße immer fest am Boden
halten. Die Insassen sollten die Sitzen
immer so weit wie möglich nach hinten
schieben und sich aufrecht mit
gespanntem Gurt gegen die Rückenlehne
lehnen.116)Sitzen Sie in Fahrzeugen mit
Seitenairbags nicht zu nah an der Tür und
lehnen Sie sich nicht an die Tür. Es ist
extrem gefährlich, wenn Sie zu dicht an
den Airbagmodulen sitzen oder Ihre Hände
auf diese legen. Ein Seitenairbag wird mit
großer Kraft und hoher Geschwindigkeit
aus der äußeren Sitzschulter ausgestoßen
und längs der Tür auf der Seite des
Aufpralls aufgeblasen. Sie können ernsthaft
verletzt werden, wenn Sie zu nah an der
Tür sitzen oder sich im Sitz gegen das
Fenster lehnen. Wenn Sie gegen die Tür
gelehnt schlafen oder auf der Fahrerseite
beim Fahren den Arm aus dem Fenster
hängen lassen, können Sie den
Seitenairbag blockieren und den Schutz
desselben beeinträchtigen. Lassen Sie
dem Seitenairbag genug Platz für seine
Schutzfunktion, indem Sie während der
Fahrt mit angelegtem Sicherheitsgurt in der
Mitte des Sitzes sitzen.
117)Setzen Sie sich in die Mitte des Sitzes
und legen Sie den Gurt vorschriftsmäßig
an. Es ist extrem gefährlich, wenn Sie zu
dicht an den Airbagmodulen sitzen oder
Ihre Hände auf diese legen oder gegen die
Tür gelehnt schlafen oder den Arm aus
dem Fenster hängen lassen. Der
Seitenairbag wird mit großer Kraft und
hoher Geschwindigkeit ausgestoßen und
längs der Tür auf der Seite des Aufpralls
aufgefaltet. Ernsthafte Verletzungen sind
möglich, wenn Sie den Sitz zu weit den
Airbags nähern. Lassen Sie dem
Seitenairbag genug Platz für seine
Schutzfunktion, indem Sie während der
Fahrt mit angelegtem Sicherheitsgurt in der
Mitte des Sitzes sitzen.
108
SICHERHEIT
