MOTOR
219)
Version 1.4 Turbo Multi Air 170HP
CykelOtto
Nummer och cylinderposition 4 i linje
Kolvcylinder och slag (mm) 72.0 x 84.0
Total förskjutning (cm³) 1368
Kompressionsförhållande 9,8:1
Maxstyrka (EEC) (kW) 125
Maxstyrka (EEC) (HP) 170
motsvarande motorvarvtal (rpm) 5500
Maximalt vridmoment (EEC) (Nm) 250
Maximalt vridmoment (EEC) (kgm) 25,5
motsvarande motorvarvtal (rpm) 2500
TändstiftNGK SIKR9A7
Bränsle Blyfri bensin 95 R.O.N. (EN 228 specifikationer)
OBSERVERA! Vid rengöring av iridium-pluggar, använd inte en stålborste. Den fina partikelbeläggningen på iridiumlegering och
platinatips kan skadas.
VARNING
219)Ändringar eller reparationer på bränslematningssystemet som inte genomförs på rätt sätt eller inte tar hänsyn till systemets tekniska
specifikationer, kan leda till funktionsstörningar som i sin tur leder till risk för brand.
179

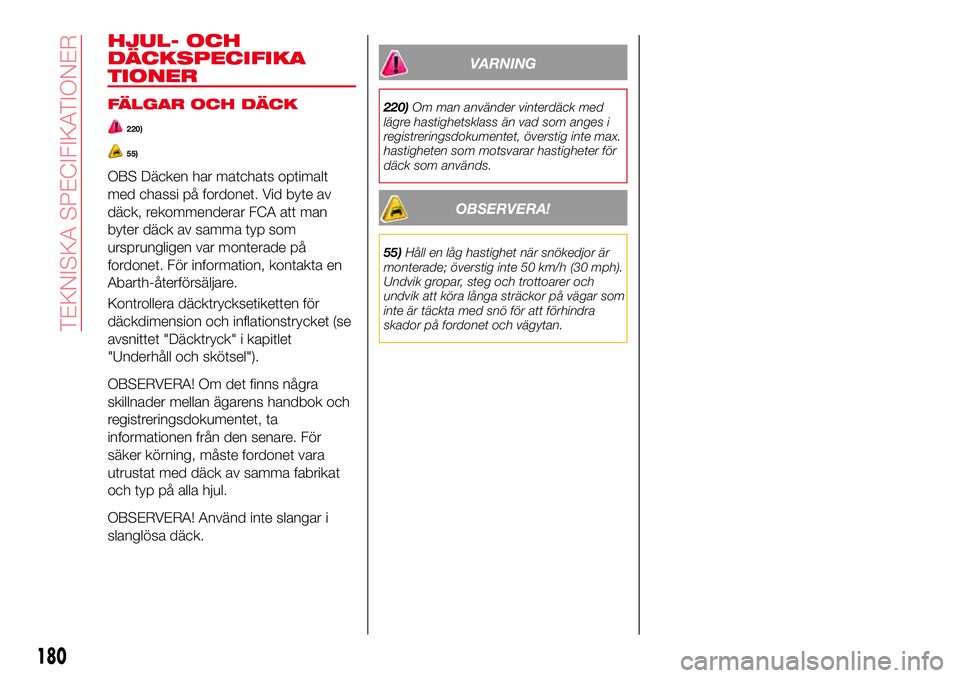

HJUL- OCH
DÄCKSPECIFIKA
TIONER
FÄLGAR OCH DÄCK
220)
55)
OBS Däcken har matchats optimalt
med chassi på fordonet. Vid byte av
däck, rekommenderar FCA att man
byter däck av samma typ som
ursprungligen var monterade på
fordonet. För information, kontakta en
Abarth-återförsäljare.
Kontrollera däcktrycksetiketten för
däckdimension och inflationstrycket (se
avsnittet "Däcktryck" i kapitlet
"Underhåll och skötsel").
OBSERVERA! Om det finns några
skillnader mellan ägarens handbok och
registreringsdokumentet, ta
informationen från den senare. För
säker körning, måste fordonet vara
utrustat med däck av samma fabrikat
och typ på alla hjul.
OBSERVERA! Använd inte slangar i
slanglösa däck.
VARNING
220)Om man använder vinterdäck med
lägre hastighetsklass än vad som anges i
registreringsdokumentet, överstig inte max.
hastigheten som motsvarar hastigheter för
däck som används.
OBSERVERA!
55)Håll en låg hastighet när snökedjor är
monterade; överstig inte 50 km/h (30 mph).
Undvik gropar, steg och trottoarer och
undvik att köra långa sträckor på vägar som
inte är täckta med snö för att förhindra
skador på fordonet och vägytan.
180
TEKNISKA SPECIFIKATIONER

TILLHANDAHÅLLNA FÄLGAR OCH DÄCK
Fälgar Standarddäck Vinterdäck
7J x 17 205/45 R17 84W 205/45 R17 84 M+S (*)
(*) Belastningsindex och hastighetssymbol: 84Q/84S/84H/84V/84W
181

VIKTER
Tjänstevikt (manuell växellåda): 1060 kg
Tjänstevikt (automatisk växellåda): 1080 kg
182
TEKNISKA SPECIFIKATIONER

MÅTT
Dimensioner uttrycks i mm och hänvisar till fordon som är utrustade med sina standarddäck. Höjd mäts med fordonet olastat.
BAGAGEVOLYM:140 liter
ABCDE F
4 054 (*) / 4 075 (**) 2 310 1 233 1 496 1 740 1 503
(*) Utan registreringsskyltshållare / (**) Med registreringsskyltshållare.
15910000555-122-333AB
183

VÄTSKEKAPACITETER
Objekt Kapaciteter
Bränsletank (liter)45
Motorolja (utan oljefilterbyte) (liter) 3,2
Motorolja (med oljefilterbyte) (liter) 3,8
Kylvätska (versioner med manuell växellåda) (liter)
7,2
(*)/ 6,7(**)
Kylvätska (versioner med automatisk växellåda) (liter)
7,1(*)/ 6,5(**)
Manuelltransmissionsolja (liter)2,1
Automatisk transmissionsvätska (liter) 7,5
Främre differentialolja (liter)0,6
LSD-olja (liter)0,6
Bromsolja (och kopplingsolja) (liter) 0,55
(*) Vänsterstyrda versioner.
(**) Högerstyrda versioner.
184
TEKNISKA SPECIFIKATIONER

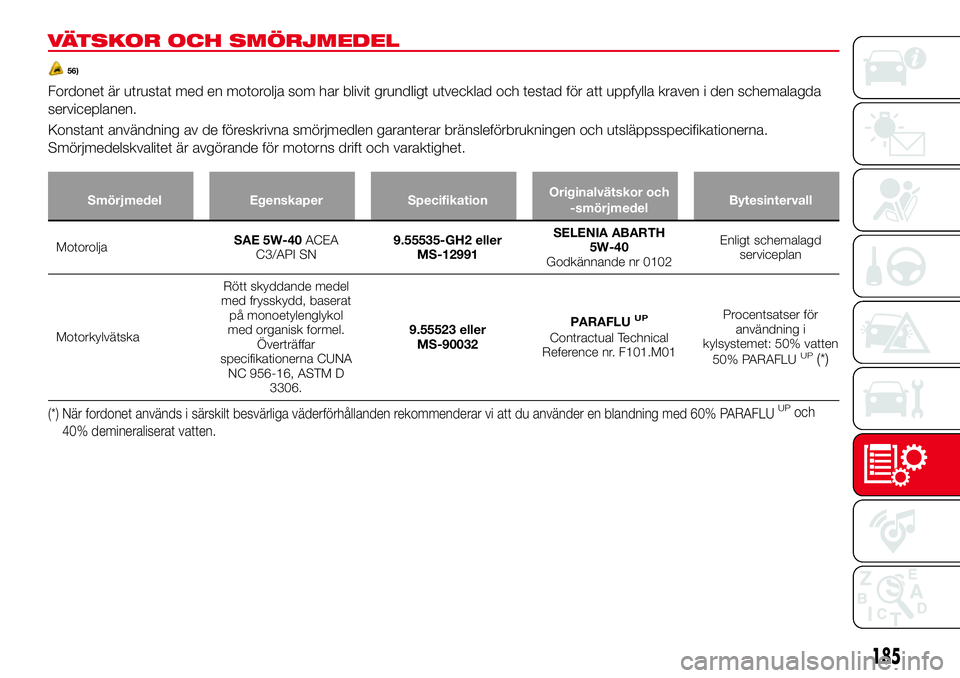

VÄTSKOR OCH SMÖRJMEDEL
56)
Fordonet är utrustat med en motorolja som har blivit grundligt utvecklad och testad för att uppfylla kraven i den schemalagda
serviceplanen.
Konstant användning av de föreskrivna smörjmedlen garanterar bränsleförbrukningen och utsläppsspecifikationerna.
Smörjmedelskvalitet är avgörande för motorns drift och varaktighet.
Smörjmedel Egenskaper SpecifikationOriginalvätskor och
-smörjmedelBytesintervall
MotoroljaSAE 5W-40ACEA
C3/API SN9.55535-GH2 eller
MS-12991SELENIA ABARTH
5W-40
Godkännande nr 0102Enligt schemalagd
serviceplan
MotorkylvätskaRött skyddande medel
med frysskydd, baserat
på monoetylenglykol
med organisk formel.
Överträffar
specifikationerna CUNA
NC 956-16, ASTM D
3306.9.55523 eller
MS-90032PARAFLU
UP
Contractual Technical
Reference nr. F101.M01Procentsatser för
användning i
kylsystemet: 50% vatten
50% PARAFLU
UP(*)
(*) När fordonet används i särskilt besvärliga väderförhållanden rekommenderar vi att du använder en blandning med 60% PARAFLUUPoch
40% demineraliserat vatten.
185

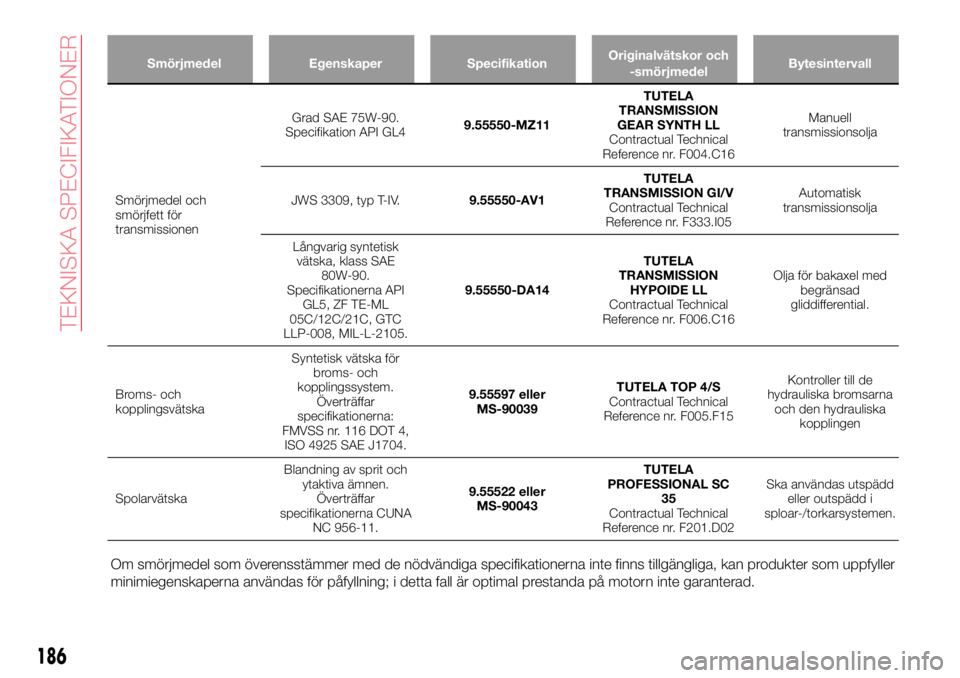

Smörjmedel Egenskaper SpecifikationOriginalvätskor och
-smörjmedelBytesintervall
Smörjmedel och
smörjfett för
transmissionenGrad SAE 75W-90.
Specifikation API GL49.55550-MZ11TUTELA
TRANSMISSION
GEAR SYNTH LL
Contractual Technical
Reference nr. F004.C16Manuell
transmissionsolja
JWS 3309, typ T-IV.9.55550-AV1TUTELA
TRANSMISSION GI/V
Contractual Technical
Reference nr. F333.I05Automatisk
transmissionsolja
Långvarig syntetisk
vätska, klass SAE
80W-90.
Specifikationerna API
GL5, ZF TE-ML
05C/12C/21C, GTC
LLP-008, MIL-L-2105.9.55550-DA14TUTELA
TRANSMISSION
HYPOIDE LL
Contractual Technical
Reference nr. F006.C16Olja för bakaxel med
begränsad
gliddifferential.
Broms- och
kopplingsvätskaSyntetisk vätska för
broms- och
kopplingssystem.
Överträffar
specifikationerna:
FMVSS nr. 116 DOT 4,
ISO 4925 SAE J1704.9.55597 eller
MS-90039TUTELA TOP 4/S
Contractual Technical
Reference nr. F005.F15Kontroller till de
hydrauliska bromsarna
och den hydrauliska
kopplingen
SpolarvätskaBlandning av sprit och
ytaktiva ämnen.
Överträffar
specifikationerna CUNA
NC 956-11.9.55522 eller
MS-90043TUTELA
PROFESSIONAL SC
35
Contractual Technical
Reference nr. F201.D02Ska användas utspädd
eller outspädd i
sploar-/torkarsystemen.
Om smörjmedel som överensstämmer med de nödvändiga specifikationerna inte finns tillgängliga, kan produkter som uppfyller
minimiegenskaperna användas för påfyllning; i detta fall är optimal prestanda på motorn inte garanterad.
186
TEKNISKA SPECIFIKATIONER

OBSERVERA!
56)Användningen av andra produkter än de som specificeras ovan kan orsaka skador på motorn som inte täcks av garantin.
187

UTFÖRANDE
Toppfart efter den inledande användningsperioden av fordonet.
Version km/h
1.4 Turbo Multi Air 170HP232 (*) / 229 (**)
(*) Versioner med manuell växellåda
(**) Versioner med automatisk växellåda
188
