Abarth 124 Spider 2016 Drift- och underhållshandbok (in Swedish)

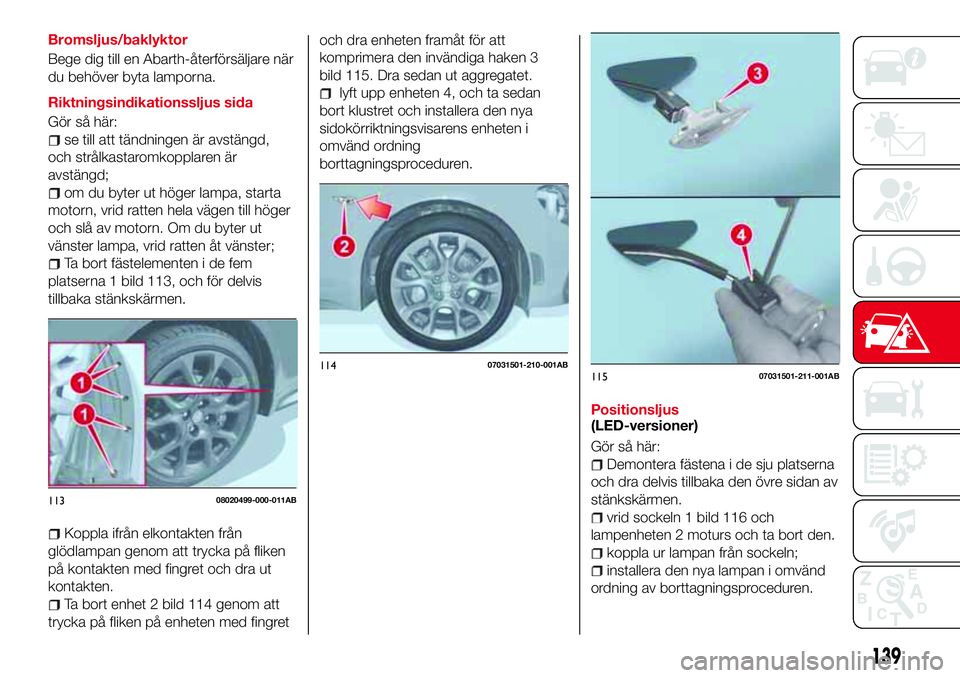

Bromsljus/baklyktor
Bege dig till en Abarth-återförsäljare när
du behöver byta lamporna.
Riktningsindikationssljus sida
Gör så här:
se till att tändningen är avstängd,
och strålkastaromkopplaren är
avstängd;
om du byter ut höger lampa, starta
motorn, vrid ratten hela vägen till höger
och slå av motorn. Om du byter ut
vänster lampa, vrid ratten åt vänster;
Ta bort fästelementen i de fem
platserna 1 bild 113, och för delvis
tillbaka stänkskärmen.
Koppla ifrån elkontakten från
glödlampan genom att trycka på fliken
på kontakten med fingret och dra ut
kontakten.
Ta bort enhet 2 bild 114 genom att
trycka på fliken på enheten med fingretoch dra enheten framåt för att
komprimera den invändiga haken 3
bild 115. Dra sedan ut aggregatet.
lyft upp enheten 4, och ta sedan
bort klustret och installera den nya
sidokörriktningsvisarens enheten i
omvänd ordning
borttagningsproceduren.
Positionsljus
(LED-versioner)
Gör så här:
Demontera fästena i de sju platserna
och dra delvis tillbaka den övre sidan av
stänkskärmen.
vrid sockeln 1 bild 116 och
lampenheten 2 moturs och ta bort den.
koppla ur lampan från sockeln;
installera den nya lampan i omvänd
ordning av borttagningsproceduren.
11308020499-000-011AB
11407031501-210-001AB11507031501-211-001AB
139

Riktningsindikationssljus bak
Gör så här:
Ta bort fästena 1 bild 117 och
bakluckans slutkant.
Ta bort fästena 2 bild 118 och skala
sedan delvis av bakluckans slutkant.
koppla ifrån kontakt 3ta bort en skruv 4 bild 120 och detvå muttrarna 5;
Dra enheten bakåt 6 bild 121 för att
ta bort den.
Vrid lampsockeln och glödlampheten
7 bild 122 moturs och ta bort den.
11608070604-123-100AB11707031501-212-002AB
11807031501-214-001AB
11907031501-213-001AB
12007031501-215-001AB
140
I EN NÖDSITUATION

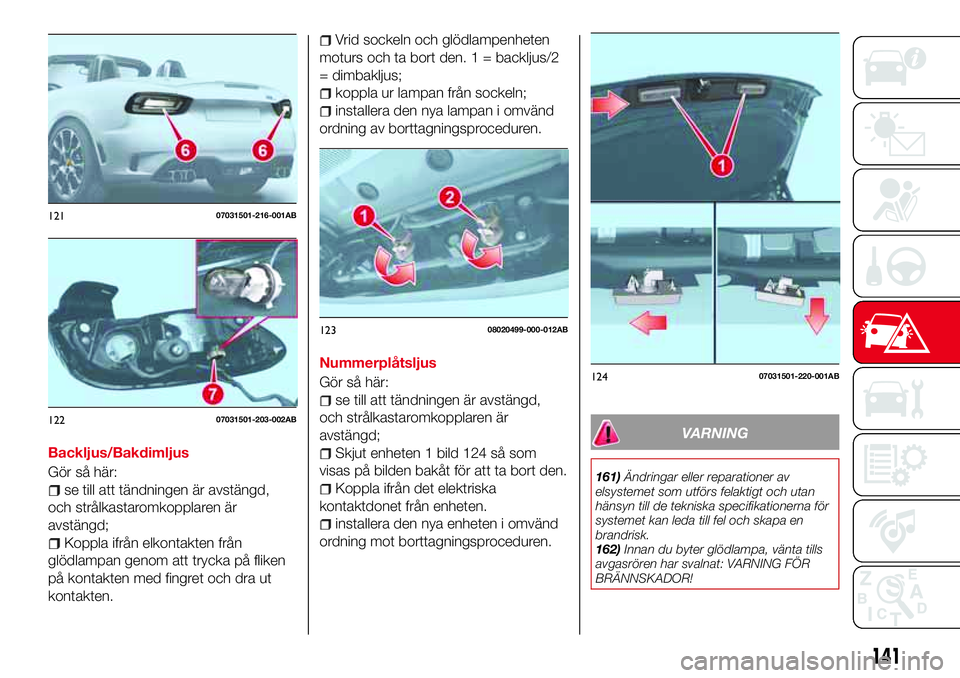

Backljus/Bakdimljus
Gör så här:
se till att tändningen är avstängd,
och strålkastaromkopplaren är
avstängd;
Koppla ifrån elkontakten från
glödlampan genom att trycka på fliken
på kontakten med fingret och dra ut
kontakten.
Vrid sockeln och glödlampenheten
moturs och ta bort den. 1 = backljus/2
= dimbakljus;
koppla ur lampan från sockeln;
installera den nya lampan i omvänd
ordning av borttagningsproceduren.
Nummerplåtsljus
Gör så här:
se till att tändningen är avstängd,
och strålkastaromkopplaren är
avstängd;
Skjut enheten 1 bild 124 så som
visas på bilden bakåt för att ta bort den.
Koppla ifrån det elektriska
kontaktdonet från enheten.
installera den nya enheten i omvänd
ordning mot borttagningsproceduren.
VARNING
161)Ändringar eller reparationer av
elsystemet som utförs felaktigt och utan
hänsyn till de tekniska specifikationerna för
systemet kan leda till fel och skapa en
brandrisk.
162)Innan du byter glödlampa, vänta tills
avgasrören har svalnat: VARNING FÖR
BRÄNNSKADOR!
12107031501-216-001AB
12207031501-203-002AB
12308020499-000-012AB
12407031501-220-001AB
141

163)Halogenlampor innehåller trycksatt
gas, så om de går sönder kan de
explodera och göra så att glassplitter
slungas utåt.
164)Byt ut glödlamporna endast när
motorn är avstängd. Se också till att
motorn är kall för att förhindra risk för
brännskador.
OBSERVERA!
30)Där det är möjligt, är det lämpligt att
låta lamporna bytas ut av en
Abarth-återförsäljare. Korrekt drift och
riktning av de yttre lamporna är avgörande
för att köra säkerhet och följa lagen.
31)Halogenlampor måste hanteras genom
att endast hålla dem i metalldelen. Om du
vidrör den genomskinliga delen av
glödlampan med fingrarna kan det minska
intensiteten av det utsända ljuset och även
minska glödlampans livslängd. I händelse
av oavsiktlig kontakt, torka av glödlampan
med en trasa fuktad med alkohol och låt
glödlampan torka

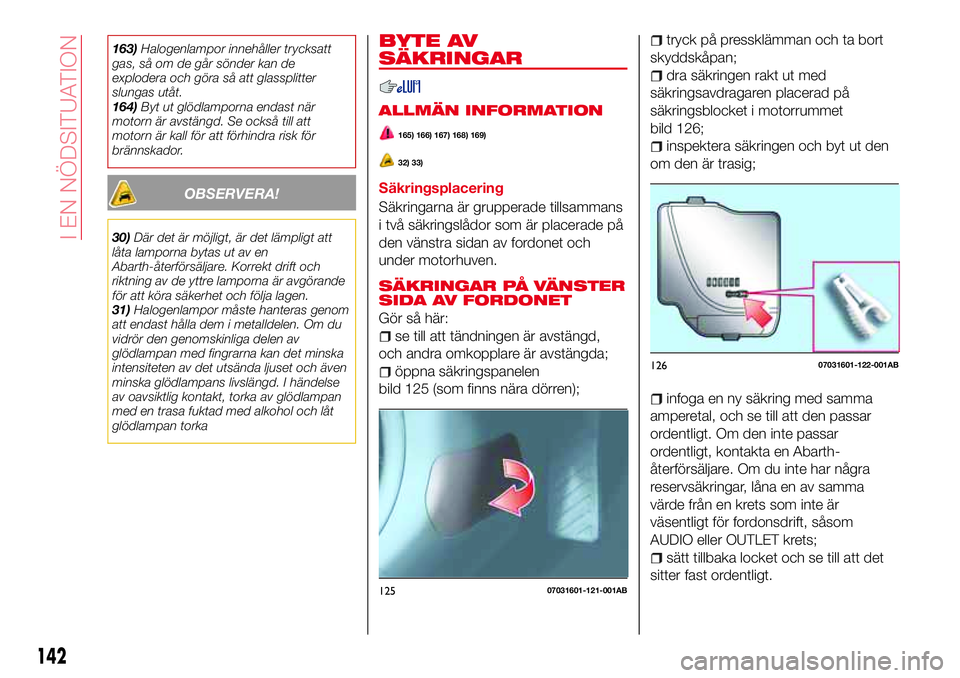

BYTE AV
SÄKRINGAR
ALLMÄN INFORMATION
165) 166) 167) 168) 169)
32) 33)
Säkringsplacering
Säkringarna är grupperade tillsammans
i två säkringslådor som är placerade på
den vänstra sidan av fordonet och
under motorhuven.
SÄKRINGAR PÅ VÄNSTER
SIDA AV FORDONET
Gör så här:
se till att tändningen är avstängd,
och andra omkopplare är avstängda;
öppna säkringspanelen
bild 125 (som finns nära dörren);
tryck på pressklämman och ta bort
skyddskåpan;
dra säkringen rakt ut med
säkringsavdragaren placerad på
säkringsblocket i motorrummet
bild 126;
inspektera säkringen och byt ut den
om den är trasig;
infoga en ny säkring med samma
amperetal, och se till att den passar
ordentligt. Om den inte passar
ordentligt, kontakta en Abarth-
återförsäljare. Om du inte har några
reservsäkringar, låna en av samma
värde från en krets som inte är
väsentligt för fordonsdrift, såsom
AUDIO eller OUTLET krets;
sätt tillbaka locket och se till att det
sitter fast ordentligt.
12507031601-121-001AB
12607031601-122-001AB
142
I EN NÖDSITUATION

OBSERVERA! Byt alltid ut en säkring
med en äkta FCA säkring eller
motsvarande med samma gradering.
Annars kan elsystemet skadas.
SÄKRINGAR UNDER
MOTORHUVEN
Se till att tändningen är avstängd, och
andra spakar är avstängda och ta bort
säkringsblocklåset. Om låset öppnas
med kraft, kan säkringsblockets lock
komma i kontakt med ramen när det
tas bort och bli repat.När locket tas bort, ta bort det
långsamt enligt följande förfarande:
lossa det bakre låset 1
bild 127 genom att trycka ner på den
främre fliken med fingrarna;
avlägsna frontfliken genom att lyfta
framsidan på locket 2 något;
avlägsna locket och genom att lyfta
och skjuta det bakåt;
om någon säkring förutom
HUVUDSÄKRINGEN går sönder,
ersätta den med en ny på samma
amperetal;
sätt tillbaka locket och se till att det
sitter fast ordentligt.
12707031601-123-001AB
143

SÄKRINGSBLOCK (MOTORRUMMET)
12807031602-121-001
144
I EN NÖDSITUATION

BESKRIVNING SÄKRINGSGRADERING SKYDDAD KOMPONENT
F03 HORN2 7,5 A Signalhorn
F06 — — —
F07 INTERIOR 15 A Taklampa
F09 AUDIO2 15 A Ljudsystem
F10 METER1 10 A Instrumentkluster
F11 SRS1 7,5 A Air bag
F12 — — —
F13 RADIO 7,5 A Ljudsystem
F17 AUDIO1 25 A Ljudsystem
F18 A/C MAG 7,5 A Luftkonditionering
F20 AT 15 A Transmissionsstyrsystem (där det finns)
F21 D LOCK 25 A Ström dörrlås
F22 H/L RH 20 A Strålkastare (RH)
F24 TAIL 20 A Bakljus/nummerskyltsbelysning/positionsljus
F25 DRL 15 A Varselljus
F26 ROOM 25 A Taklampa
F27 FOG 15 A Dimljus
F28 H/CLEAN 20 A Strålkastarspolare (där det finns)
F29 STOP 10 A Stoppljus/dimbakljus (där det finns)
F30 HORN 15 A Signalhorn
F31 H/L LH 20 A Strålkastare (LH)
F33 HAZARD 15 A Varningsblinkers/Blinkersljus
F36 WIPER 20 A Vindrutetorkare
145

BESKRIVNING SÄKRINGSGRADERING SKYDDAD KOMPONENT
F37 CABIN + B 50 A För skydd av olika kretsar
F38 — — —
F39 — — —
F42 EVPS 30 A —
F43 FAN1 30 A Kylfläkt
F44 FAN2 40 A Kylfläkt
F47 DEFOG 30 A Avimning bakruta
F48 IG2 30 A För skydd av olika kretsar
F50 HEATER 40 A Luftkonditionering
F51 — — —
F52 — — —
146
I EN NÖDSITUATION

SÄKRINGAR PÅ VÄNSTER SIDA AV FORDONET
12907031602-03F-002
147

BESKRIVNING SÄKRINGSGRADERING SKYDDAD KOMPONENT
F01 RHT R 30 A —
F02 RHT L 30 A —
F03 — — —
F04 — — —
F05 F.OUTLET 15 A Tillbehörskontakter
F06 — — —
F07 AT IND 7,5 A AT ändringsindikator (där det finns)
F08 SPEGEL 7,5 A Kraftkontroll spegel
F09 R_DECK R 30 A —
F10 R_DECK L 30 A —
F11 F.WASHER 15 A Vindrutespolare
F12 P.WINDOW 30 A Fönster med elhissar
F13 — — —
F14 SRS2/ESCL 15 A Elektroniskt styrlock
F15 SEAT WARM 20 A Sätesvärmare
F16 M.DEF 7,5 A —
148
I EN NÖDSITUATION
