Abarth 124 Spider 2016 Drift- och underhållshandbok (in Swedish)

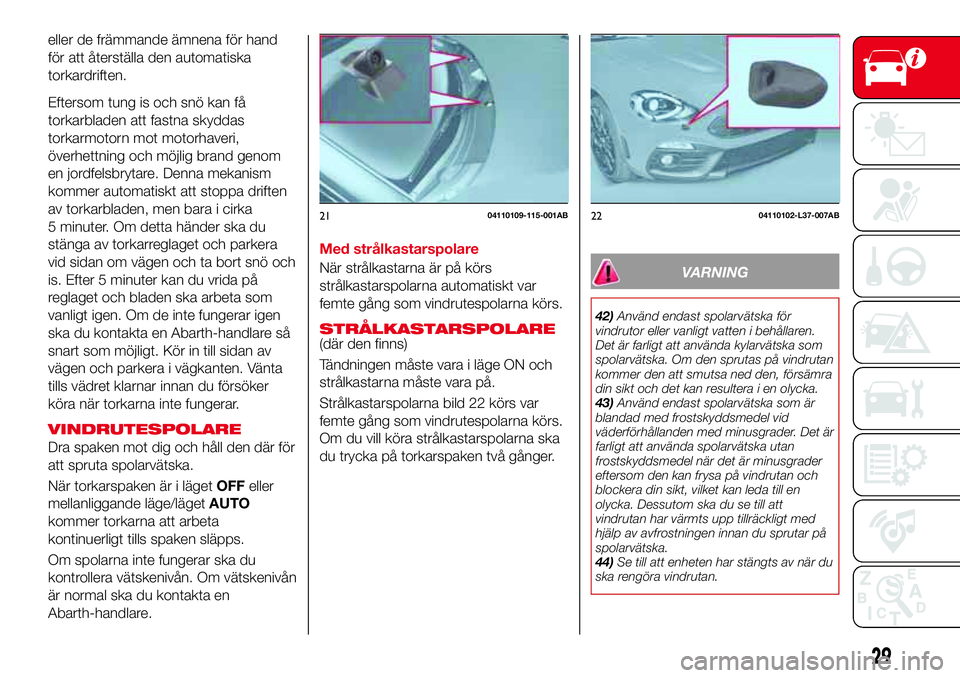

eller de främmande ämnena för hand
för att återställa den automatiska
torkardriften.
Eftersom tung is och snö kan få
torkarbladen att fastna skyddas
torkarmotorn mot motorhaveri,
överhettning och möjlig brand genom
en jordfelsbrytare. Denna mekanism
kommer automatiskt att stoppa driften
av torkarbladen, men bara i cirka
5 minuter. Om detta händer ska du
stänga av torkarreglaget och parkera
vid sidan om vägen och ta bort snö och
is. Efter 5 minuter kan du vrida på
reglaget och bladen ska arbeta som
vanligt igen. Om de inte fungerar igen
ska du kontakta en Abarth-handlare så
snart som möjligt. Kör in till sidan av
vägen och parkera i vägkanten. Vänta
tills vädret klarnar innan du försöker
köra när torkarna inte fungerar.
VINDRUTESPOLARE
Dra spaken mot dig och håll den där för
att spruta spolarvätska.
När torkarspaken är i lägetOFFeller
mellanliggande läge/lägetAUTO
kommer torkarna att arbeta
kontinuerligt tills spaken släpps.
Om spolarna inte fungerar ska du
kontrollera vätskenivån. Om vätskenivån
är normal ska du kontakta en
Abarth-handlare.Med strålkastarspolare
När strålkastarna är på körs
strålkastarspolarna automatiskt var
femte gång som vindrutespolarna körs.
STRÅLKASTARSPOLARE(där den finns)
Tändningen måste vara i läge ON och
strålkastarna måste vara på.
Strålkastarspolarna bild 22 körs var
femte gång som vindrutespolarna körs.
Om du vill köra strålkastarspolarna ska
du trycka på torkarspaken två gånger.
VARNING
42)Använd endast spolarvätska för
vindrutor eller vanligt vatten i behållaren.
Det är farligt att använda kylarvätska som
spolarvätska. Om den sprutas på vindrutan
kommer den att smutsa ned den, försämra
din sikt och det kan resultera i en olycka.
43)Använd endast spolarvätska som är
blandad med frostskyddsmedel vid
väderförhållanden med minusgrader. Det är
farligt att använda spolarvätska utan
frostskyddsmedel när det är minusgrader
eftersom den kan frysa på vindrutan och
blockera din sikt, vilket kan leda till en
olycka. Dessutom ska du se till att
vindrutan har värmts upp tillräckligt med
hjälp av avfrostningen innan du sprutar på
spolarvätska.
44)Se till att enheten har stängts av när du
ska rengöra vindrutan.
2104110109-115-001AB2204110102-L37-007AB
29

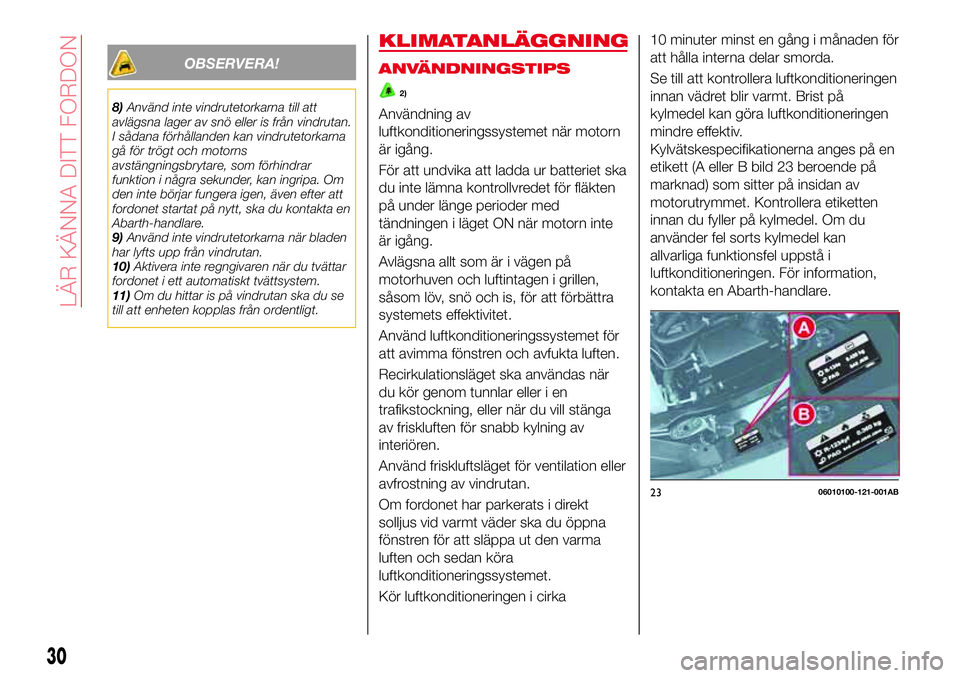

OBSERVERA!
8)Använd inte vindrutetorkarna till att
avlägsna lager av snö eller is från vindrutan.
I sådana förhållanden kan vindrutetorkarna
gå för trögt och motorns
avstängningsbrytare, som förhindrar
funktion i några sekunder, kan ingripa. Om
den inte börjar fungera igen, även efter att
fordonet startat på nytt, ska du kontakta en
Abarth-handlare.
9)Använd inte vindrutetorkarna när bladen
har lyfts upp från vindrutan.
10)Aktivera inte regngivaren när du tvättar
fordonet i ett automatiskt tvättsystem.
11)Om du hittar is på vindrutan ska du se
till att enheten kopplas från ordentligt.
KLIMATANLÄGGNING
ANVÄNDNINGSTIPS
2)
Användning av
luftkonditioneringssystemet när motorn
är igång.
För att undvika att ladda ur batteriet ska
du inte lämna kontrollvredet för fläkten
på under länge perioder med
tändningen i läget ON när motorn inte
är igång.
Avlägsna allt som är i vägen på
motorhuven och luftintagen i grillen,
såsom löv, snö och is, för att förbättra
systemets effektivitet.
Använd luftkonditioneringssystemet för
att avimma fönstren och avfukta luften.
Recirkulationsläget ska användas när
du kör genom tunnlar eller i en
trafikstockning, eller när du vill stänga
av friskluften för snabb kylning av
interiören.
Använd friskluftsläget för ventilation eller
avfrostning av vindrutan.
Om fordonet har parkerats i direkt
solljus vid varmt väder ska du öppna
fönstren för att släppa ut den varma
luften och sedan köra
luftkonditioneringssystemet.
Kör luftkonditioneringen i cirka10 minuter minst en gång i månaden för
att hålla interna delar smorda.
Se till att kontrollera luftkonditioneringen
innan vädret blir varmt. Brist på
kylmedel kan göra luftkonditioneringen
mindre effektiv.
Kylvätskespecifikationerna anges på en
etikett (A eller B bild 23 beroende på
marknad) som sitter på insidan av
motorutrymmet. Kontrollera etiketten
innan du fyller på kylmedel. Om du
använder fel sorts kylmedel kan
allvarliga funktionsfel uppstå i
luftkonditioneringen. För information,
kontakta en Abarth-handlare.
2306010100-121-001AB
30
LÄR KÄNNA DITT FORDON

OBSERVERA!

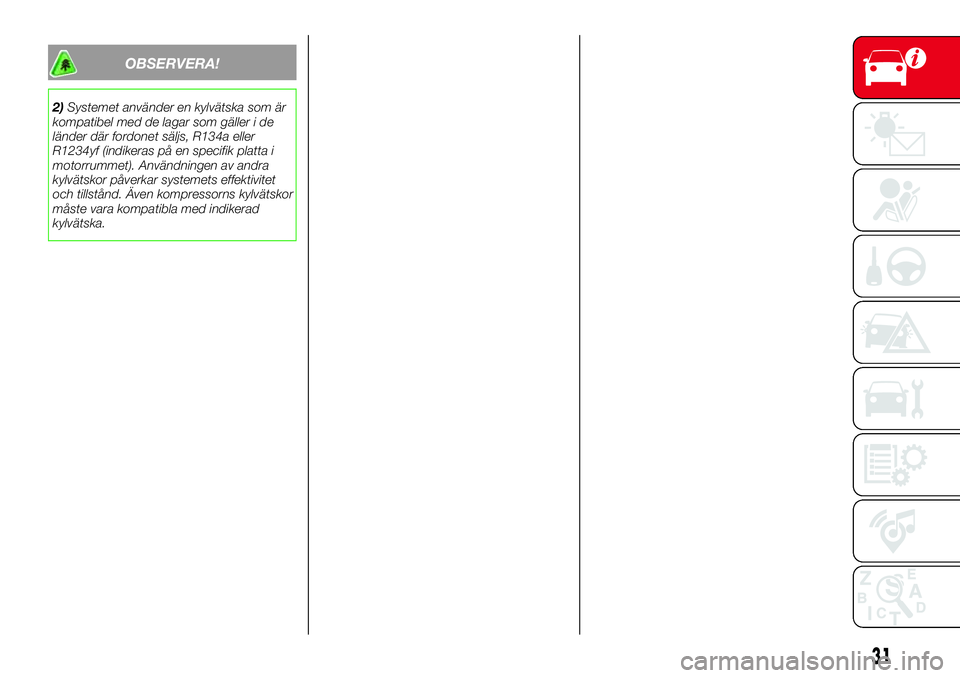

2)Systemet använder en kylvätska som är
kompatibel med de lagar som gäller i de
länder där fordonet säljs, R134a eller
R1234yf (indikeras på en specifik platta i
motorrummet). Användningen av andra
kylvätskor påverkar systemets effektivitet
och tillstånd. Även kompressorns kylvätskor
måste vara kompatibla med indikerad
kylvätska.
31

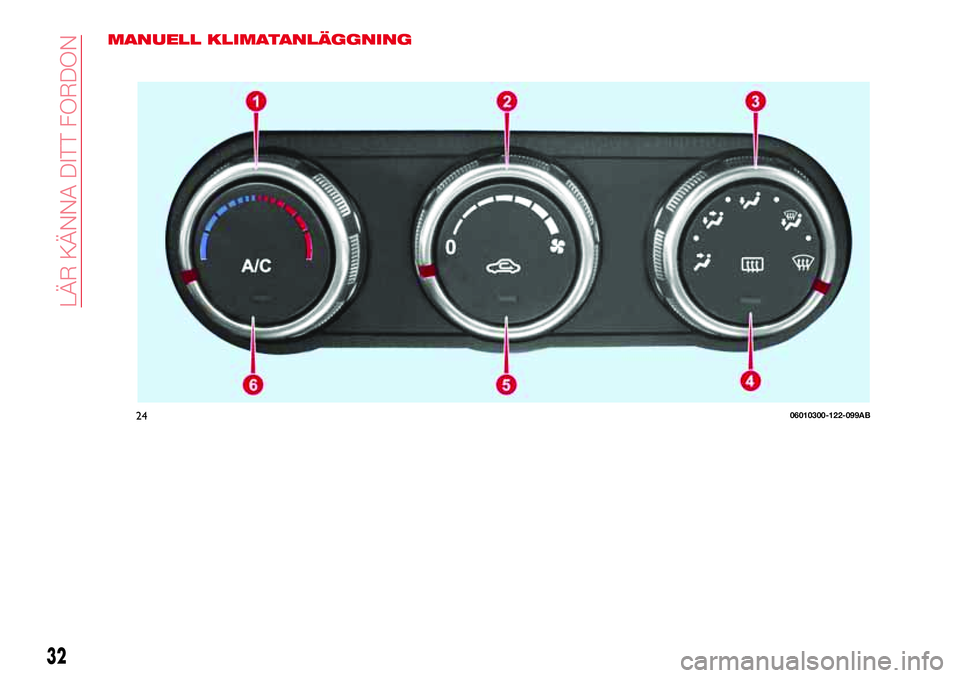

MANUELL KLIMATANLÄGGNING
2406010300-122-099AB
32
LÄR KÄNNA DITT FORDON

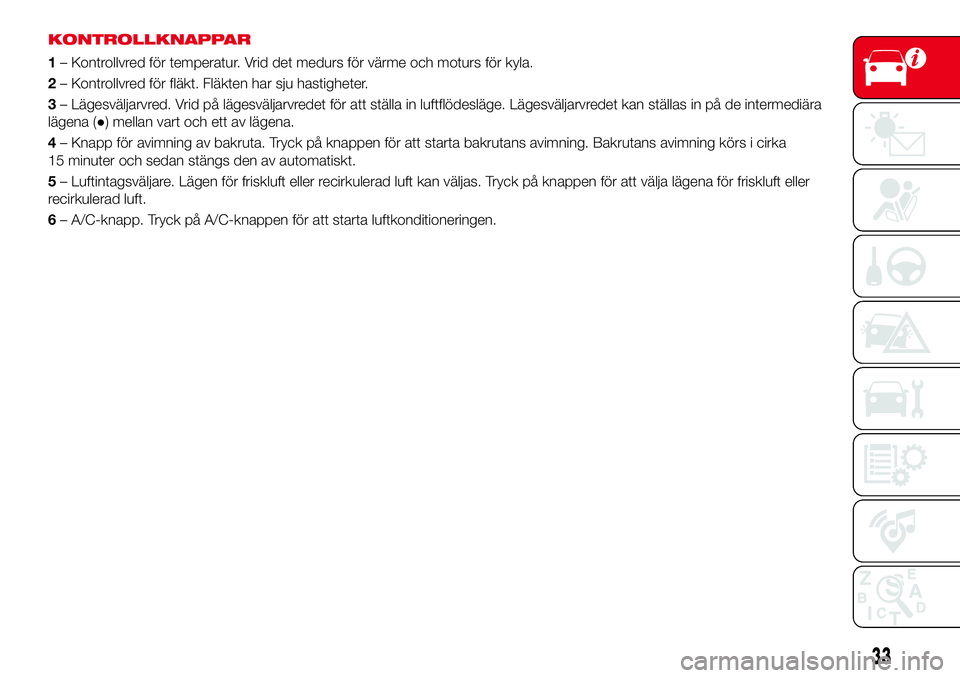

KONTROLLKNAPPAR
1– Kontrollvred för temperatur. Vrid det medurs för värme och moturs för kyla.
2– Kontrollvred för fläkt. Fläkten har sju hastigheter.
3– Lägesväljarvred. Vrid på lägesväljarvredet för att ställa in luftflödesläge. Lägesväljarvredet kan ställas in på de intermediära
lägena (●) mellan vart och ett av lägena.
4– Knapp för avimning av bakruta. Tryck på knappen för att starta bakrutans avimning. Bakrutans avimning körs i cirka
15 minuter och sedan stängs den av automatiskt.
5– Luftintagsväljare. Lägen för friskluft eller recirkulerad luft kan väljas. Tryck på knappen för att välja lägena för friskluft eller
recirkulerad luft.
6– A/C-knapp. Tryck på A/C-knappen för att starta luftkonditioneringen.
33

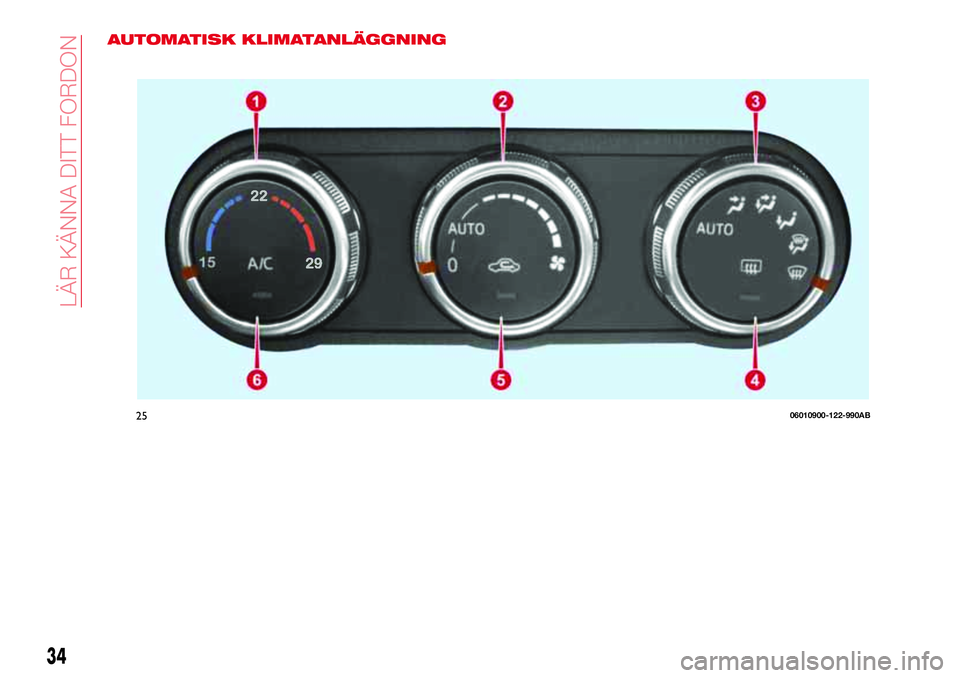

AUTOMATISK KLIMATANLÄGGNING
2506010900-122-990AB
34
LÄR KÄNNA DITT FORDON

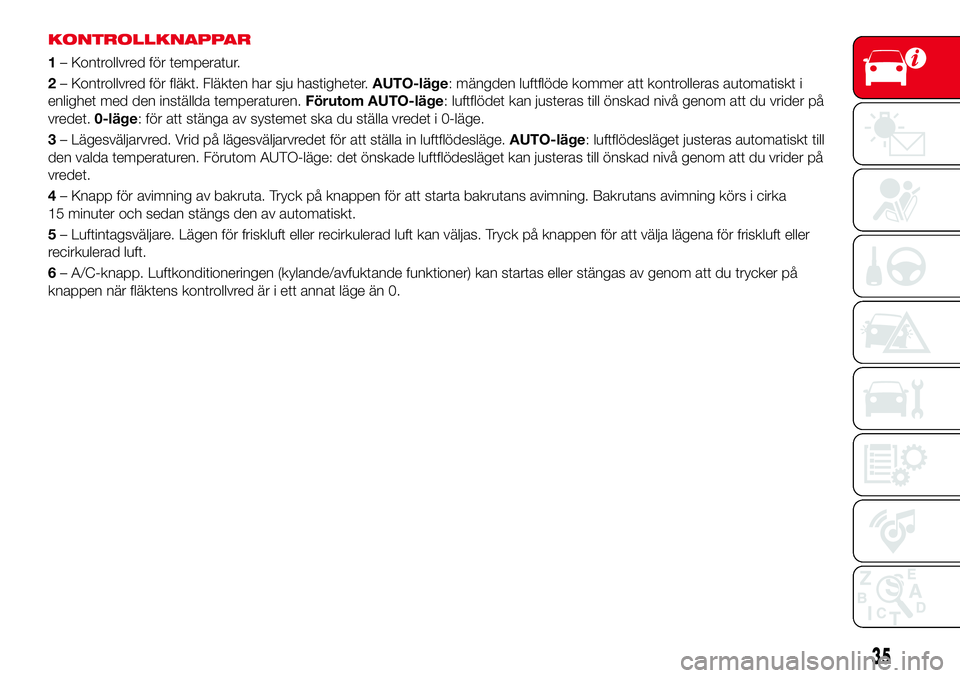

KONTROLLKNAPPAR
1– Kontrollvred för temperatur.
2– Kontrollvred för fläkt. Fläkten har sju hastigheter.AUTO-läge: mängden luftflöde kommer att kontrolleras automatiskt i
enlighet med den inställda temperaturen.Förutom AUTO-läge: luftflödet kan justeras till önskad nivå genom att du vrider på
vredet.0-läge: för att stänga av systemet ska du ställa vredet i 0-läge.
3– Lägesväljarvred. Vrid på lägesväljarvredet för att ställa in luftflödesläge.AUTO-läge: luftflödesläget justeras automatiskt till
den valda temperaturen. Förutom AUTO-läge: det önskade luftflödesläget kan justeras till önskad nivå genom att du vrider på
vredet.
4– Knapp för avimning av bakruta. Tryck på knappen för att starta bakrutans avimning. Bakrutans avimning körs i cirka
15 minuter och sedan stängs den av automatiskt.
5– Luftintagsväljare. Lägen för friskluft eller recirkulerad luft kan väljas. Tryck på knappen för att välja lägena för friskluft eller
recirkulerad luft.
6– A/C-knapp. Luftkonditioneringen (kylande/avfuktande funktioner) kan startas eller stängas av genom att du trycker på
knappen när fläktens kontrollvred är i ett annat läge än 0.
35

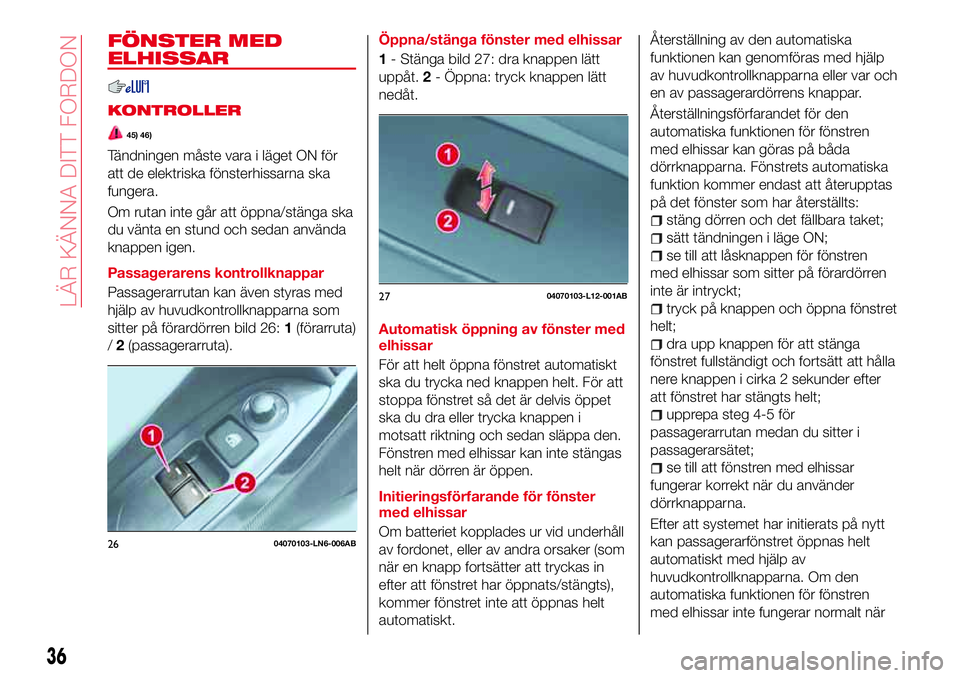

FÖNSTER MED
ELHISSAR
KONTROLLER
45) 46)
Tändningen måste vara i läget ON för
att de elektriska fönsterhissarna ska
fungera.
Om rutan inte går att öppna/stänga ska
du vänta en stund och sedan använda
knappen igen.
Passagerarens kontrollknappar
Passagerarrutan kan även styras med
hjälp av huvudkontrollknapparna som
sitter på förardörren bild 26:1(förarruta)
/2(passagerarruta).Öppna/stänga fönster med elhissar
1- Stänga bild 27: dra knappen lätt
uppåt.2- Öppna: tryck knappen lätt
nedåt.
Automatisk öppning av fönster med
elhissar
För att helt öppna fönstret automatiskt
ska du trycka ned knappen helt. För att
stoppa fönstret så det är delvis öppet
ska du dra eller trycka knappen i
motsatt riktning och sedan släppa den.
Fönstren med elhissar kan inte stängas
helt när dörren är öppen.
Initieringsförfarande för fönster
med elhissar
Om batteriet kopplades ur vid underhåll
av fordonet, eller av andra orsaker (som
när en knapp fortsätter att tryckas in
efter att fönstret har öppnats/stängts),
kommer fönstret inte att öppnas helt
automatiskt.Återställning av den automatiska
funktionen kan genomföras med hjälp
av huvudkontrollknapparna eller var och
en av passagerardörrens knappar.
Återställningsförfarandet för den
automatiska funktionen för fönstren
med elhissar kan göras på båda
dörrknapparna. Fönstrets automatiska
funktion kommer endast att återupptas
på det fönster som har återställts:
stäng dörren och det fällbara taket;
sätt tändningen i läge ON;
se till att låsknappen för fönstren
med elhissar som sitter på förardörren
inte är intryckt;
tryck på knappen och öppna fönstret
helt;
dra upp knappen för att stänga
fönstret fullständigt och fortsätt att hålla
nere knappen i cirka 2 sekunder efter
att fönstret har stängts helt;
upprepa steg 4-5 för
passagerarrutan medan du sitter i
passagerarsätet;
se till att fönstren med elhissar
fungerar korrekt när du använder
dörrknapparna.
Efter att systemet har initierats på nytt
kan passagerarfönstret öppnas helt
automatiskt med hjälp av
huvudkontrollknapparna. Om den
automatiska funktionen för fönstren
med elhissar inte fungerar normalt när
2604070103-LN6-006AB
2704070103-L12-001AB
36
LÄR KÄNNA DITT FORDON

dörrar eller fällbart tak är
öppna/stängda ska du återställa den
med hjälp av ovanstående förfaranden.

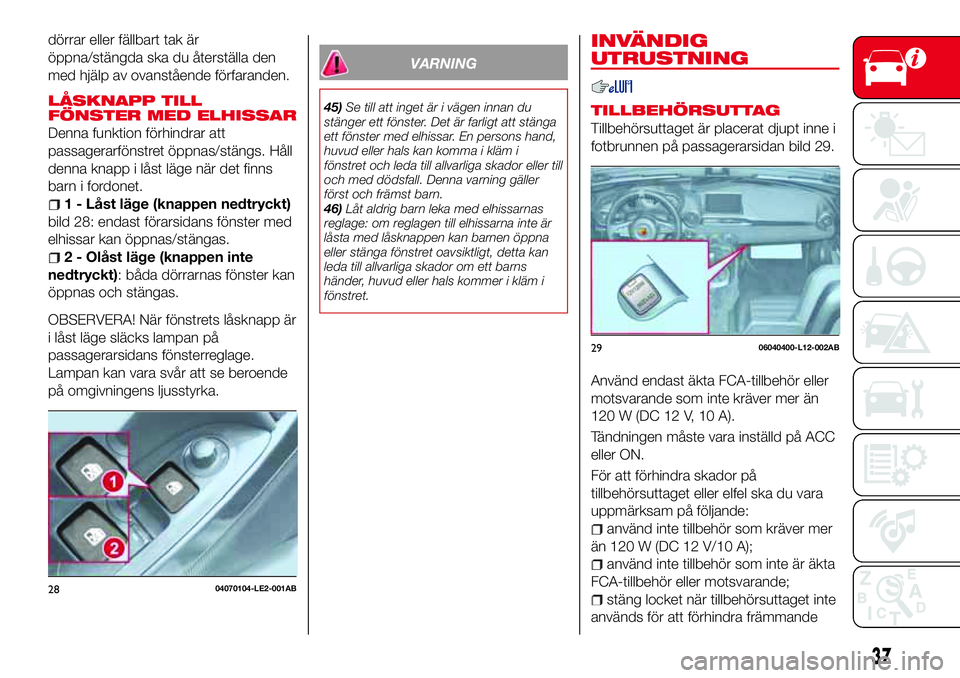

LÅSKNAPP TILL
FÖNSTER MED ELHISSAR
Denna funktion förhindrar att
passagerarfönstret öppnas/stängs. Håll
denna knapp i låst läge när det finns
barn i fordonet.
1 - Låst läge (knappen nedtryckt)
bild 28: endast förarsidans fönster med
elhissar kan öppnas/stängas.
2 - Olåst läge (knappen inte
nedtryckt): båda dörrarnas fönster kan
öppnas och stängas.
OBSERVERA! När fönstrets låsknapp är
i låst läge släcks lampan på
passagerarsidans fönsterreglage.
Lampan kan vara svår att se beroende
på omgivningens ljusstyrka.
VARNING
45)Se till att inget är i vägen innan du
stänger ett fönster. Det är farligt att stänga
ett fönster med elhissar. En persons hand,
huvud eller hals kan komma i kläm i
fönstret och leda till allvarliga skador eller till
och med dödsfall. Denna varning gäller
först och främst barn.
46)Låt aldrig barn leka med elhissarnas
reglage: om reglagen till elhissarna inte är
låsta med låsknappen kan barnen öppna
eller stänga fönstret oavsiktligt, detta kan
leda till allvarliga skador om ett barns
händer, huvud eller hals kommer i kläm i
fönstret.
INVÄNDIG
UTRUSTNING
TILLBEHÖRSUTTAG
Tillbehörsuttaget är placerat djupt inne i
fotbrunnen på passagerarsidan bild 29.
Använd endast äkta FCA-tillbehör eller
motsvarande som inte kräver mer än
120 W (DC 12 V, 10 A).
Tändningen måste vara inställd på ACC
eller ON.
För att förhindra skador på
tillbehörsuttaget eller elfel ska du vara
uppmärksam på följande:
använd inte tillbehör som kräver mer
än 120 W (DC 12 V/10 A);
använd inte tillbehör som inte är äkta
FCA-tillbehör eller motsvarande;
stäng locket när tillbehörsuttaget inte
används för att förhindra främmande2804070104-LE2-001AB
2906040400-L12-002AB
37

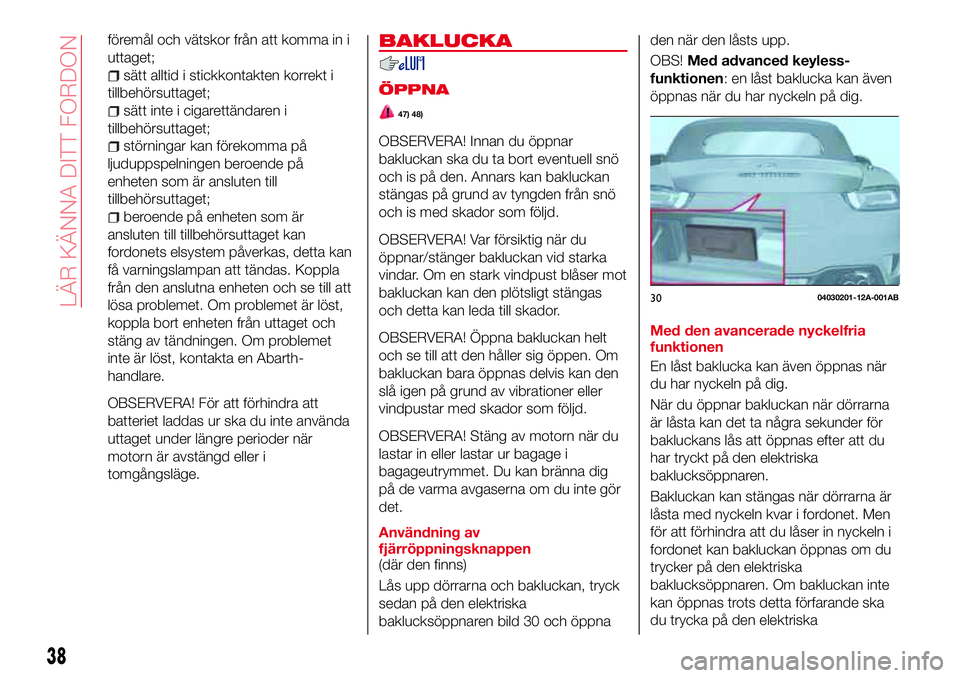

föremål och vätskor från att komma in i
uttaget;
sätt alltid i stickkontakten korrekt i
tillbehörsuttaget;
sätt inte i cigarettändaren i
tillbehörsuttaget;
störningar kan förekomma på
ljuduppspelningen beroende på
enheten som är ansluten till
tillbehörsuttaget;
beroende på enheten som är
ansluten till tillbehörsuttaget kan
fordonets elsystem påverkas, detta kan
få varningslampan att tändas. Koppla
från den anslutna enheten och se till att
lösa problemet. Om problemet är löst,
koppla bort enheten från uttaget och
stäng av tändningen. Om problemet
inte är löst, kontakta en Abarth-
handlare.
OBSERVERA! För att förhindra att
batteriet laddas ur ska du inte använda
uttaget under längre perioder när
motorn är avstängd eller i
tomgångsläge.
BAKLUCKA
ÖPPNA
47) 48)
OBSERVERA! Innan du öppnar
bakluckan ska du ta bort eventuell snö
och is på den. Annars kan bakluckan
stängas på grund av tyngden från snö
och is med skador som följd.
OBSERVERA! Var försiktig när du
öppnar/stänger bakluckan vid starka
vindar. Om en stark vindpust blåser mot
bakluckan kan den plötsligt stängas
och detta kan leda till skador.
OBSERVERA! Öppna bakluckan helt
och se till att den håller sig öppen. Om
bakluckan bara öppnas delvis kan den
slå igen på grund av vibrationer eller
vindpustar med skador som följd.
OBSERVERA! Stäng av motorn när du
lastar in eller lastar ur bagage i
bagageutrymmet. Du kan bränna dig
på de varma avgaserna om du inte gör
det.
Användning av
fjärröppningsknappen
(där den finns)
Lås upp dörrarna och bakluckan, tryck
sedan på den elektriska
baklucksöppnaren bild 30 och öppnaden när den låsts upp.
OBS!Med advanced keyless-
funktionen: en låst baklucka kan även
öppnas när du har nyckeln på dig.
Med den avancerade nyckelfria
funktionen
En låst baklucka kan även öppnas när
du har nyckeln på dig.
När du öppnar bakluckan när dörrarna
är låsta kan det ta några sekunder för
bakluckans lås att öppnas efter att du
har tryckt på den elektriska
baklucksöppnaren.
Bakluckan kan stängas när dörrarna är
låsta med nyckeln kvar i fordonet. Men
för att förhindra att du låser in nyckeln i
fordonet kan bakluckan öppnas om du
trycker på den elektriska
baklucksöppnaren. Om bakluckan inte
kan öppnas trots detta förfarande ska
du trycka på den elektriska
3004030201-12A-001AB
38
LÄR KÄNNA DITT FORDON
