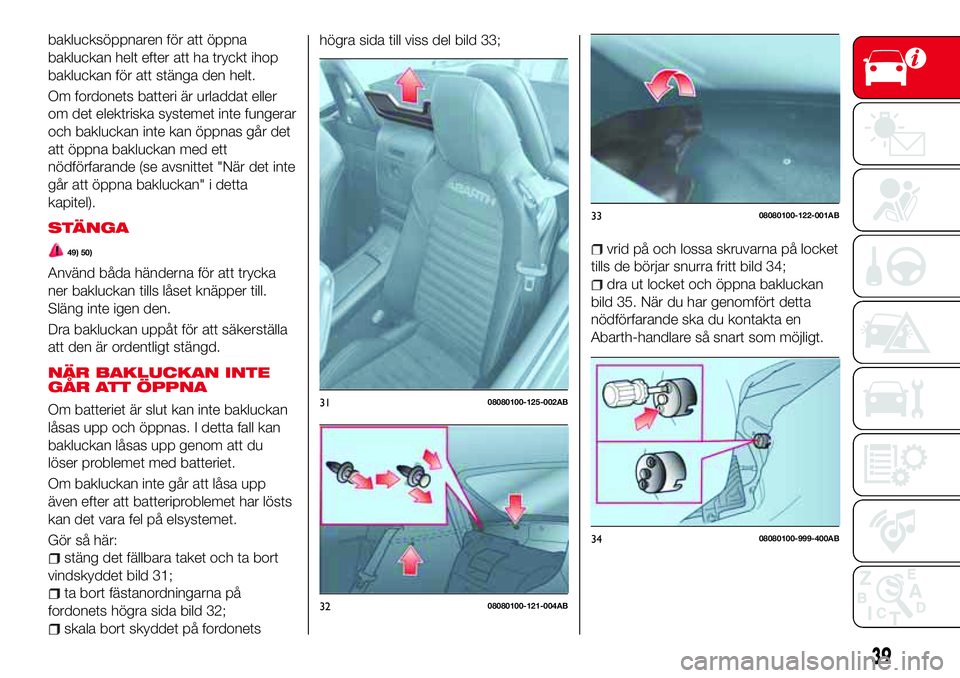

Abarth 124 Spider 2016 Drift- och underhållshandbok (in Swedish)

baklucksöppnaren för att öppna
bakluckan helt efter att ha tryckt ihop
bakluckan för att stänga den helt.
Om fordonets batteri är urladdat eller
om det elektriska systemet inte fungerar
och bakluckan inte kan öppnas går det
att öppna bakluckan med ett
nödförfarande (se avsnittet "När det inte
går att öppna bakluckan" i detta
kapitel).
STÄNGA
49) 50)
Använd båda händerna för att trycka
ner bakluckan tills låset knäpper till.
Släng inte igen den.
Dra bakluckan uppåt för att säkerställa
att den är ordentligt stängd.
NÄR BAKLUCKAN INTE
GÅR ATT ÖPPNA
Om batteriet är slut kan inte bakluckan
låsas upp och öppnas. I detta fall kan
bakluckan låsas upp genom att du
löser problemet med batteriet.
Om bakluckan inte går att låsa upp
även efter att batteriproblemet har lösts
kan det vara fel på elsystemet.
Gör så här:
stäng det fällbara taket och ta bort
vindskyddet bild 31;
ta bort fästanordningarna på
fordonets högra sida bild 32;
skala bort skyddet på fordonetshögra sida till viss del bild 33;
vrid på och lossa skruvarna på locket
tills de börjar snurra fritt bild 34;
dra ut locket och öppna bakluckan
bild 35. När du har genomfört detta
nödförfarande ska du kontakta en
Abarth-handlare så snart som möjligt.
3108080100-125-002AB
3208080100-121-004AB
3308080100-122-001AB
3408080100-999-400AB
39

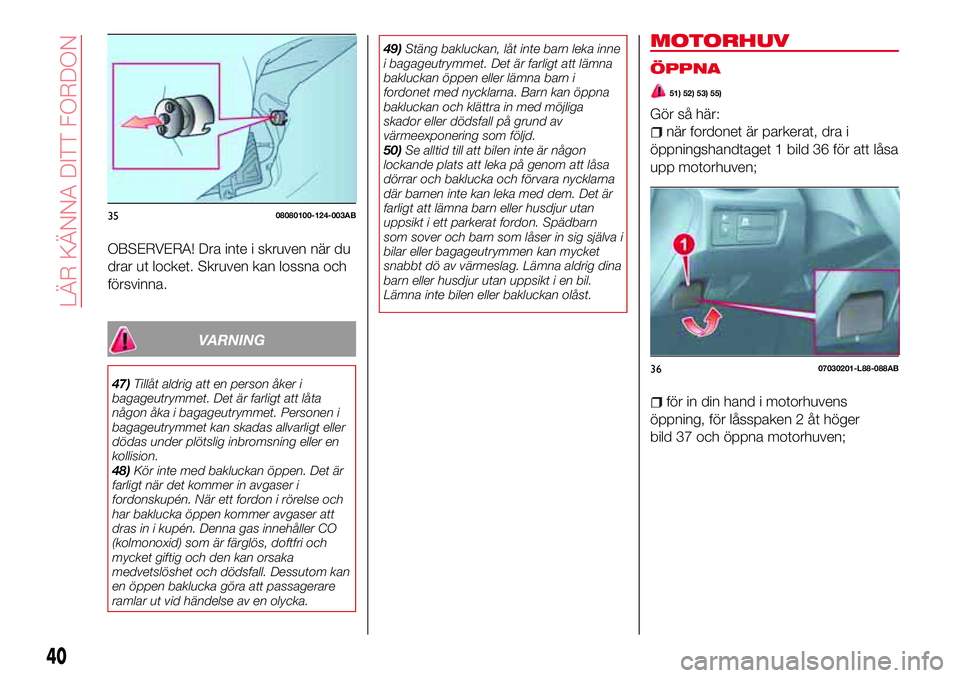

OBSERVERA! Dra inte i skruven när du
drar ut locket. Skruven kan lossna och
försvinna.
VARNING
47)Tillåt aldrig att en person åker i
bagageutrymmet. Det är farligt att låta
någon åka i bagageutrymmet. Personen i
bagageutrymmet kan skadas allvarligt eller
dödas under plötslig inbromsning eller en
kollision.
48)Kör inte med bakluckan öppen. Det är
farligt när det kommer in avgaser i
fordonskupén. När ett fordon i rörelse och
har baklucka öppen kommer avgaser att
dras in i kupén. Denna gas innehåller CO
(kolmonoxid) som är färglös, doftfri och
mycket giftig och den kan orsaka
medvetslöshet och dödsfall. Dessutom kan
en öppen baklucka göra att passagerare
ramlar ut vid händelse av en olycka.49)Stäng bakluckan, låt inte barn leka inne
i bagageutrymmet. Det är farligt att lämna
bakluckan öppen eller lämna barn i
fordonet med nycklarna. Barn kan öppna
bakluckan och klättra in med möjliga
skador eller dödsfall på grund av
värmeexponering som följd.
50)Se alltid till att bilen inte är någon
lockande plats att leka på genom att låsa
dörrar och baklucka och förvara nycklarna
där barnen inte kan leka med dem. Det är
farligt att lämna barn eller husdjur utan
uppsikt i ett parkerat fordon. Spädbarn
som sover och barn som låser in sig själva i
bilar eller bagageutrymmen kan mycket
snabbt dö av värmeslag. Lämna aldrig dina
barn eller husdjur utan uppsikt i en bil.
Lämna inte bilen eller bakluckan olåst.
MOTORHUV
ÖPPNA
51) 52) 53) 55)
Gör så här:
när fordonet är parkerat, dra i
öppningshandtaget 1 bild 36 för att låsa
upp motorhuven;
för in din hand i motorhuvens
öppning, för låsspaken 2 åt höger
bild 37 och öppna motorhuven;
3508080100-124-003AB
3607030201-L88-088AB
40
LÄR KÄNNA DITT FORDON

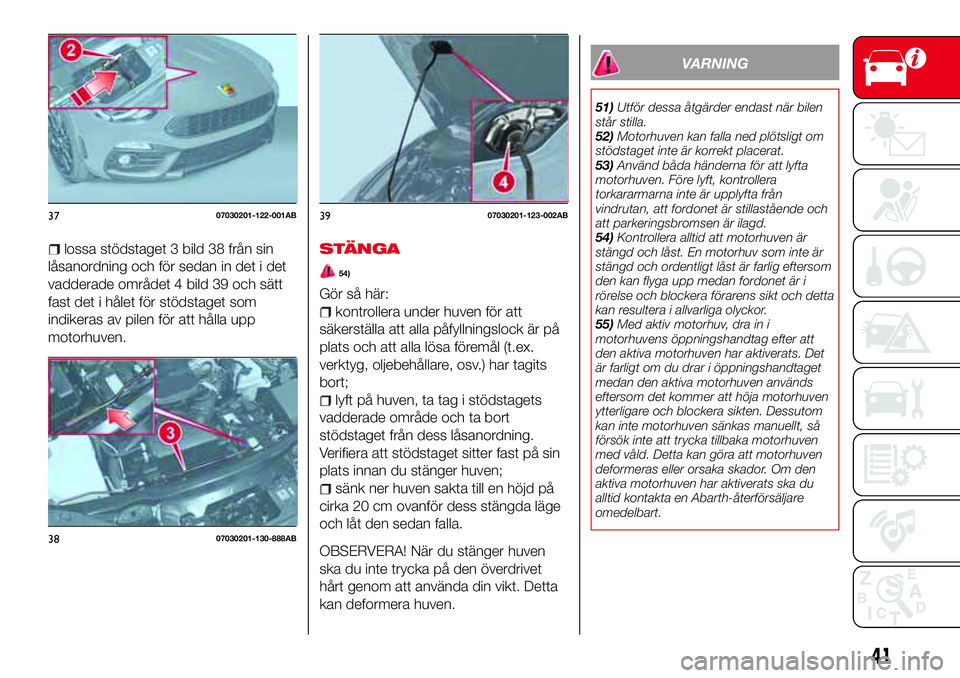

lossa stödstaget 3 bild 38 från sin
låsanordning och för sedan in det i det
vadderade området 4 bild 39 och sätt
fast det i hålet för stödstaget som
indikeras av pilen för att hålla upp
motorhuven.STÄNGA
54)
Gör så här:
kontrollera under huven för att
säkerställa att alla påfyllningslock är på
plats och att alla lösa föremål (t.ex.
verktyg, oljebehållare, osv.) har tagits
bort;
lyft på huven, ta tag i stödstagets
vadderade område och ta bort
stödstaget från dess låsanordning.
Verifiera att stödstaget sitter fast på sin
plats innan du stänger huven;
sänk ner huven sakta till en höjd på
cirka 20 cm ovanför dess stängda läge
och låt den sedan falla.
OBSERVERA! När du stänger huven
ska du inte trycka på den överdrivet
hårt genom att använda din vikt. Detta
kan deformera huven.
VARNING
51)Utför dessa åtgärder endast när bilen
står stilla.
52)Motorhuven kan falla ned plötsligt om
stödstaget inte är korrekt placerat.
53)Använd båda händerna för att lyfta
motorhuven. Före lyft, kontrollera
torkararmarna inte är upplyfta från
vindrutan, att fordonet är stillastående och
att parkeringsbromsen är ilagd.
54)Kontrollera alltid att motorhuven är
stängd och låst. En motorhuv som inte är
stängd och ordentligt låst är farlig eftersom
den kan flyga upp medan fordonet är i
rörelse och blockera förarens sikt och detta
kan resultera i allvarliga olyckor.
55)Med aktiv motorhuv, dra in i
motorhuvens öppningshandtag efter att
den aktiva motorhuven har aktiverats. Det
är farligt om du drar i öppningshandtaget
medan den aktiva motorhuven används
eftersom det kommer att höja motorhuven
ytterligare och blockera sikten. Dessutom
kan inte motorhuven sänkas manuellt, så
försök inte att trycka tillbaka motorhuven
med våld. Detta kan göra att motorhuven
deformeras eller orsaka skador. Om den
aktiva motorhuven har aktiverats ska du
alltid kontakta en Abarth-återförsäljare
omedelbart.
3707030201-122-001AB
3807030201-130-888AB
3907030201-123-002AB
41

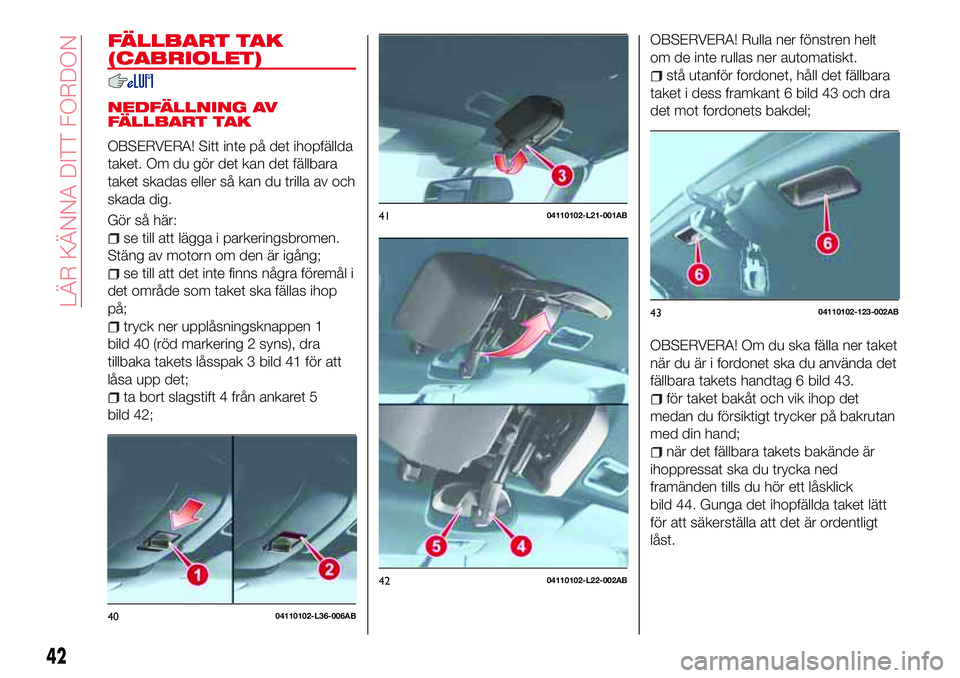

FÄLLBART TAK
(CABRIOLET)
NEDFÄLLNING AV
FÄLLBART TAK
OBSERVERA! Sitt inte på det ihopfällda
taket. Om du gör det kan det fällbara
taket skadas eller så kan du trilla av och
skada dig.
Gör så här:
se till att lägga i parkeringsbromen.
Stäng av motorn om den är igång;
se till att det inte finns några föremål i
det område som taket ska fällas ihop
på;
tryck ner upplåsningsknappen 1
bild 40 (röd markering 2 syns), dra
tillbaka takets låsspak 3 bild 41 för att
låsa upp det;
ta bort slagstift 4 från ankaret 5
bild 42;
OBSERVERA! Rulla ner fönstren helt
om de inte rullas ner automatiskt.
stå utanför fordonet, håll det fällbara
taket i dess framkant 6 bild 43 och dra
det mot fordonets bakdel;
OBSERVERA! Om du ska fälla ner taket
när du är i fordonet ska du använda det
fällbara takets handtag 6 bild 43.
för taket bakåt och vik ihop det
medan du försiktigt trycker på bakrutan
med din hand;
när det fällbara takets bakände är
ihoppressat ska du trycka ned
framänden tills du hör ett låsklick
bild 44. Gunga det ihopfällda taket lätt
för att säkerställa att det är ordentligt
låst.
4004110102-L36-006AB
4104110102-L21-001AB
4204110102-L22-002AB
4304110102-123-002AB
42
LÄR KÄNNA DITT FORDON

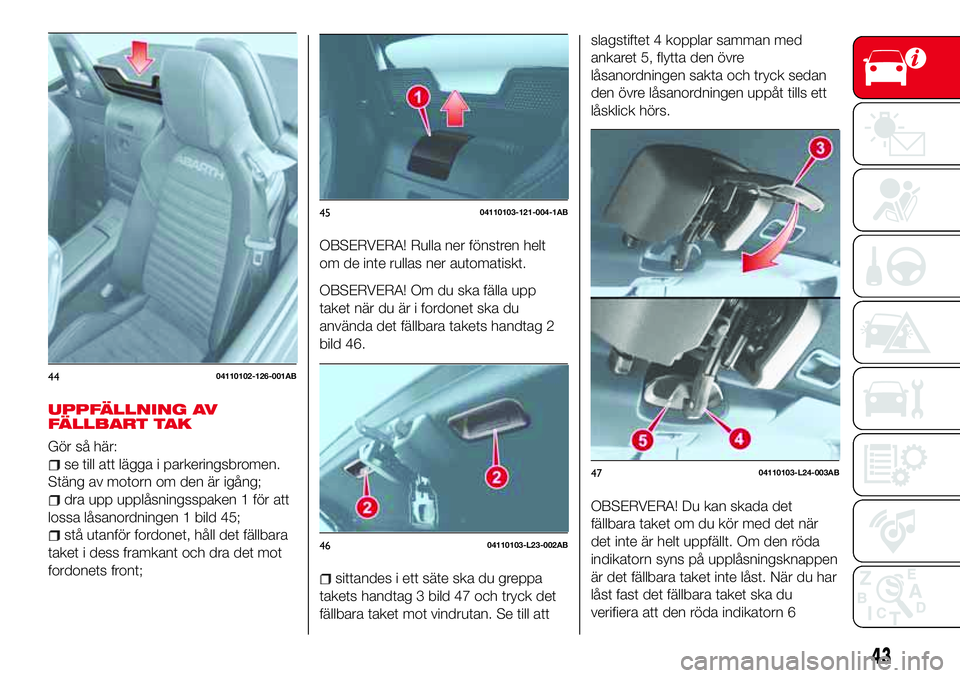

UPPFÄLLNING AV
FÄLLBART TAK
Gör så här:
se till att lägga i parkeringsbromen.
Stäng av motorn om den är igång;
dra upp upplåsningsspaken 1 för att
lossa låsanordningen 1 bild 45;
stå utanför fordonet, håll det fällbara
taket i dess framkant och dra det mot
fordonets front;
OBSERVERA! Rulla ner fönstren helt
om de inte rullas ner automatiskt.
OBSERVERA! Om du ska fälla upp
taket när du är i fordonet ska du
använda det fällbara takets handtag 2
bild 46.
sittandes i ett säte ska du greppa
takets handtag 3 bild 47 och tryck det
fällbara taket mot vindrutan. Se till attslagstiftet 4 kopplar samman med
ankaret 5, flytta den övre
låsanordningen sakta och tryck sedan
den övre låsanordningen uppåt tills ett
låsklick hörs.
OBSERVERA! Du kan skada det
fällbara taket om du kör med det när
det inte är helt uppfällt. Om den röda
indikatorn syns på upplåsningsknappen
är det fällbara taket inte låst. När du har
låst fast det fällbara taket ska du
verifiera att den röda indikatorn 6
4404110102-126-001AB
4504110103-121-004-1AB
4604110103-L23-002AB
4704110103-L24-003AB
43

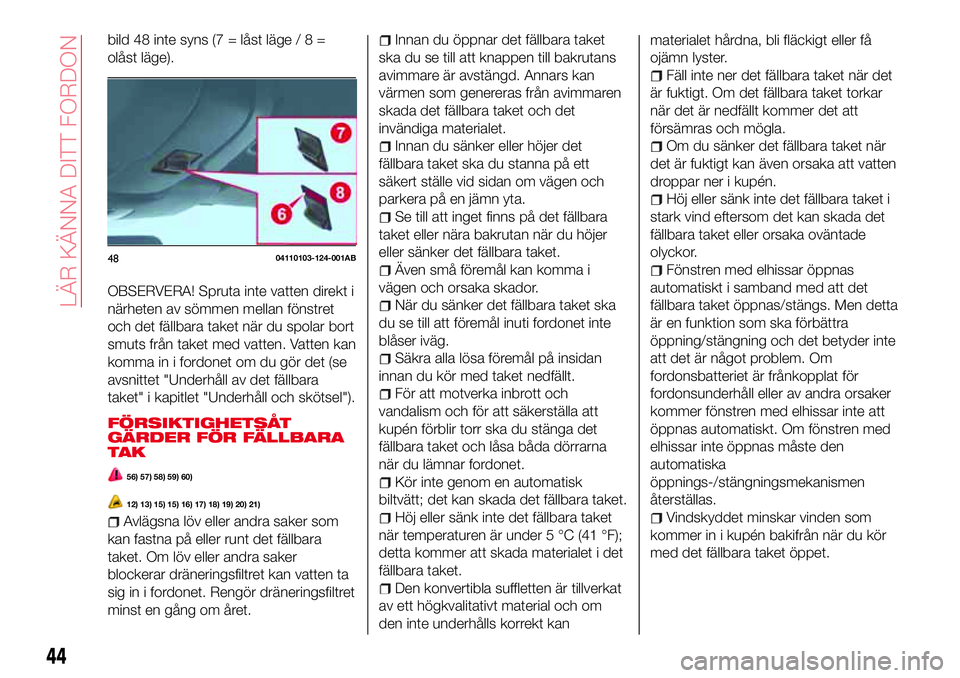

bild 48 inte syns (7 = låst läge/8=
olåst läge).
OBSERVERA! Spruta inte vatten direkt i
närheten av sömmen mellan fönstret
och det fällbara taket när du spolar bort
smuts från taket med vatten. Vatten kan
komma in i fordonet om du gör det (se
avsnittet "Underhåll av det fällbara
taket" i kapitlet "Underhåll och skötsel").
FÖRSIKTIGHETSÅT
GÄRDER FÖR FÄLLBARA
TAK
56) 57) 58) 59) 60)
12) 13) 15) 15) 16) 17) 18) 19) 20) 21)
Avlägsna löv eller andra saker som
kan fastna på eller runt det fällbara
taket. Om löv eller andra saker
blockerar dräneringsfiltret kan vatten ta
sig in i fordonet. Rengör dräneringsfiltret
minst en gång om året.
Innan du öppnar det fällbara taket
ska du se till att knappen till bakrutans
avimmare är avstängd. Annars kan
värmen som genereras från avimmaren
skada det fällbara taket och det
invändiga materialet.
Innan du sänker eller höjer det
fällbara taket ska du stanna på ett
säkert ställe vid sidan om vägen och
parkera på en jämn yta.
Se till att inget finns på det fällbara
taket eller nära bakrutan när du höjer
eller sänker det fällbara taket.
Även små föremål kan komma i
vägen och orsaka skador.
När du sänker det fällbara taket ska
du se till att föremål inuti fordonet inte
blåser iväg.
Säkra alla lösa föremål på insidan
innan du kör med taket nedfällt.
För att motverka inbrott och
vandalism och för att säkerställa att
kupén förblir torr ska du stänga det
fällbara taket och låsa båda dörrarna
när du lämnar fordonet.
Kör inte genom en automatisk
biltvätt; det kan skada det fällbara taket.
Höj eller sänk inte det fällbara taket
när temperaturen är under 5 °C (41 °F);
detta kommer att skada materialet i det
fällbara taket.
Den konvertibla suffletten är tillverkat
av ett högkvalitativt material och om
den inte underhålls korrekt kanmaterialet hårdna, bli fläckigt eller få
ojämn lyster.
Fäll inte ner det fällbara taket när det
är fuktigt. Om det fällbara taket torkar
när det är nedfällt kommer det att
försämras och mögla.
Om du sänker det fällbara taket när
det är fuktigt kan även orsaka att vatten
droppar ner i kupén.
Höj eller sänk inte det fällbara taket i
stark vind eftersom det kan skada det
fällbara taket eller orsaka oväntade
olyckor.
Fönstren med elhissar öppnas
automatiskt i samband med att det
fällbara taket öppnas/stängs. Men detta
är en funktion som ska förbättra
öppning/stängning och det betyder inte
att det är något problem. Om
fordonsbatteriet är frånkopplat för
fordonsunderhåll eller av andra orsaker
kommer fönstren med elhissar inte att
öppnas automatiskt. Om fönstren med
elhissar inte öppnas måste den
automatiska
öppnings-/stängningsmekanismen
återställas.
Vindskyddet minskar vinden som
kommer in i kupén bakifrån när du kör
med det fällbara taket öppet.
4804110103-124-001AB
44
LÄR KÄNNA DITT FORDON

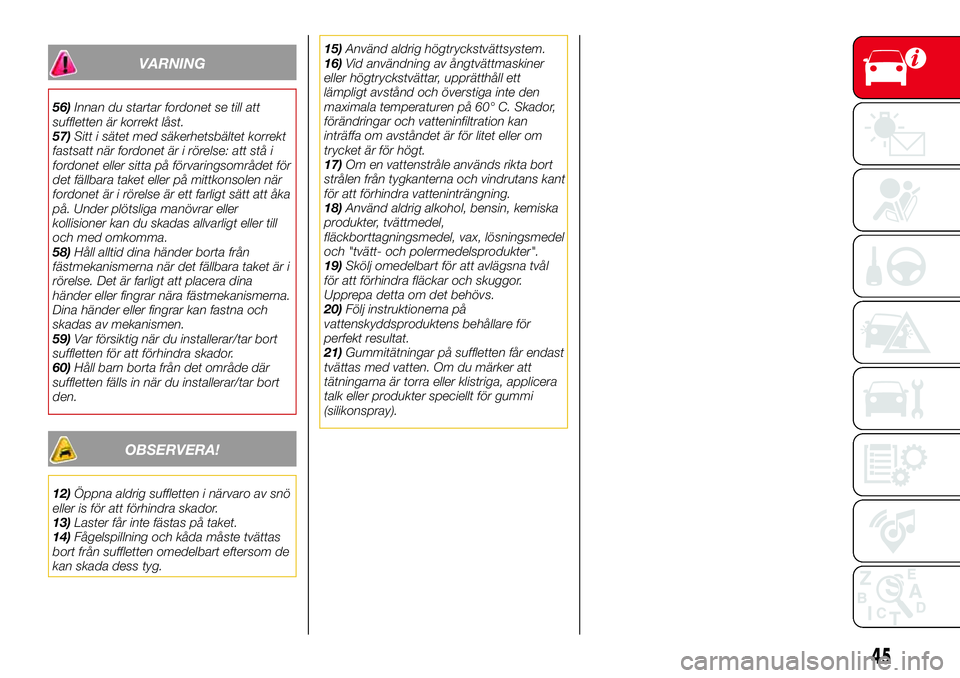

VARNING
56)Innan du startar fordonet se till att
suffletten är korrekt låst.
57)Sitt i sätet med säkerhetsbältet korrekt
fastsatt när fordonet är i rörelse: att stå i
fordonet eller sitta på förvaringsområdet för
det fällbara taket eller på mittkonsolen när
fordonet är i rörelse är ett farligt sätt att åka
på. Under plötsliga manövrar eller
kollisioner kan du skadas allvarligt eller till
och med omkomma.
58)Håll alltid dina händer borta från
fästmekanismerna när det fällbara taket är i
rörelse. Det är farligt att placera dina
händer eller fingrar nära fästmekanismerna.
Dina händer eller fingrar kan fastna och
skadas av mekanismen.
59)Var försiktig när du installerar/tar bort
suffletten för att förhindra skador.
60)Håll barn borta från det område där
suffletten fälls in när du installerar/tar bort
den.
OBSERVERA!
12)Öppna aldrig suffletten i närvaro av snö
eller is för att förhindra skador.
13)Laster får inte fästas på taket.
14)Fågelspillning och kåda måste tvättas
bort från suffletten omedelbart eftersom de
kan skada dess tyg.15)Använd aldrig högtryckstvättsystem.
16)Vid användning av ångtvättmaskiner
eller högtryckstvättar, upprätthåll ett
lämpligt avstånd och överstiga inte den
maximala temperaturen på 60° C. Skador,
förändringar och vatteninfiltration kan
inträffa om avståndet är för litet eller om
trycket är för högt.
17)Om en vattenstråle används rikta bort
strålen från tygkanterna och vindrutans kant
för att förhindra vatteninträngning.
18)Använd aldrig alkohol, bensin, kemiska
produkter, tvättmedel,
fläckborttagningsmedel, vax, lösningsmedel
och "tvätt- och polermedelsprodukter".
19)Skölj omedelbart för att avlägsna tvål
för att förhindra fläckar och skuggor.
Upprepa detta om det behövs.
20)Följ instruktionerna på
vattenskyddsproduktens behållare för
perfekt resultat.
21)Gummitätningar på suffletten får endast
tvättas med vatten. Om du märker att
tätningarna är torra eller klistriga, applicera
talk eller produkter speciellt för gummi
(silikonspray).
45

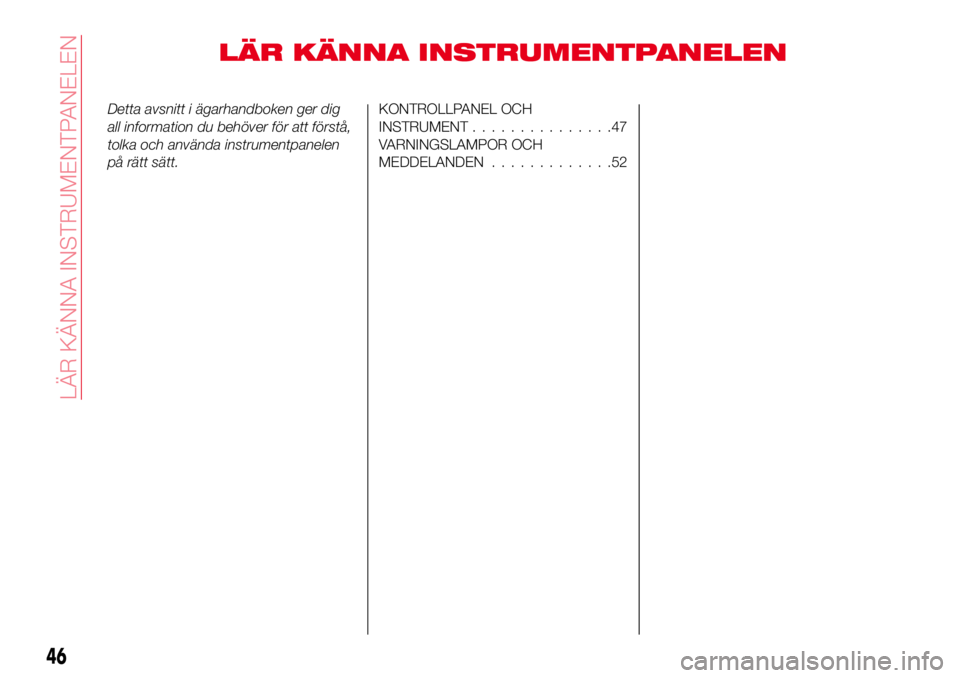

LÄR KÄNNA INSTRUMENTPANELEN
Detta avsnitt i ägarhandboken ger dig
all information du behöver för att förstå,
tolka och använda instrumentpanelen
på rätt sätt.KONTROLLPANEL OCH
INSTRUMENT...............47
VARNINGSLAMPOR OCH
MEDDELANDEN.............52
46
LÄR KÄNNA INSTRUMENTPANELEN

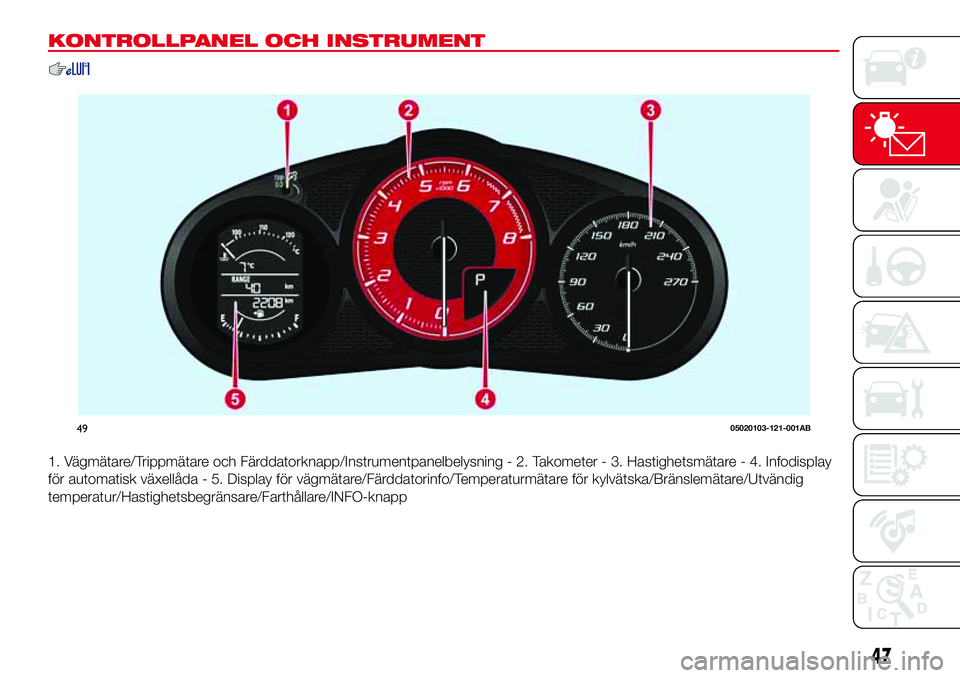

KONTROLLPANEL OCH INSTRUMENT
1. Vägmätare/Trippmätare och Färddatorknapp/Instrumentpanelbelysning - 2. Takometer - 3. Hastighetsmätare - 4. Infodisplay
för automatisk växellåda - 5. Display för vägmätare/Färddatorinfo/Temperaturmätare för kylvätska/Bränslemätare/Utvändig
temperatur/Hastighetsbegränsare/Farthållare/INFO-knapp
4905020103-121-001AB
47

Högerstyrda versioner
1. Vägmätare/Trippmätare och Färddatorknapp/Instrumentpanelbelysning - 2. Takometer - 3. Hastighetsmätare - 4. Infodisplay
för automatisk växellåda - 5. Display för vägmätare/Färddatorinfo/Temperaturmätare för kylvätska/Bränslemätare/Utvändig
temperatur/Hastighetsbegränsare/Farthållare/INFO-knapp
5005020107-121-001AB
48
LÄR KÄNNA INSTRUMENTPANELEN
