BELANGRIJK
151)Vertrouw nooit alleen op het
parkeersensorsysteem en bevestig visueel
de veiligheid van de ruimte rondom uw
voertuig terwijl u rijdt. Dit systeem kan de
bestuurder bijstaan bij het voor- en
achteruit tijden met het voertuig tijdens het
parkeren. Het waarnemingsbereik van de
sensoren is beperkt. Daarom kan een
ongeval worden veroorzaakt als u tijdens
het rijden uitsluitend op het systeem
vertrouwt. Bevestig altijd visueel de
veiligheid van de ruimte rondom uw
voertuig terwijl u rijdt.
152)De verantwoordelijkheid voor het
parkeren en andere mogelijk gevaarlijke
manoeuvres ligt echter altijd bij de
bestuurder. Controleer tijdens deze
manoeuvres altijd of er geen andere
mensen (vooral kinderen) of dieren
aanwezig zijn op het parcours dat u af wilt
leggen. De parkeersensoren dienen als
hulp voor de bestuurder, die echter nooit
zijn aandacht mag laten verslappen tijdens
potentieel gevaarlijke manoeuvres, ook al
worden ze met lage snelheden verricht.
BELANGRIJK
26)Werkzaamheden aan bumper in de
zone van de sensoren mogen uitsluitend
uitgevoerd worden door het
Servicenetwerk. Werkzaamheden aan de
bumper die niet goed worden uitgevoerd,
kunnen de werking van de sensoren in
gevaar brengen.27)Voor het overspuiten van de bumpers
of eventueel bijwerken van de laklaag in de
zone van de sensoren, dient men zich
uitsluitend tot het Servicenetwerk te
wenden. Het verkeerd opbrengen van de
lak kan de werking van de parkeersensoren
negatief beïnvloeden.
28)Voor een correcte werking van het
systeem mogen de sensoren nooit bevuild
zijn met modder, vuil, sneeuw of ijs. Zorg
ervoor dat ze tijdens het reinigen niet
gekrast of beschadigd worden. Vermijd het
gebruik van droge, ruwe of harde doeken.
De sensoren moeten met schoon water
worden gewassen, waaraan eventueel
autoshampoo is toegevoegd. Wanneer
speciale reinigingsapparaten worden
gebruikt, zoals stoomreinigers of
hogedrukreinigers, reinig dan de sensoren
zeer snel en houd de straal op minstens
10 cm afstand.
129

TANKEN
153) 154) 155) 156) 157) 158)
Zet altijd de motor af alvorens te
tanken.
BRANDSTOFVEREISTEN
Gebruik uitsluitend eersteklas loodvrije
benzine (overeenkomstig EN 228 met
specificatie binnen E10) met een
octaangetal van minstens 95.
BELANGRIJK GEBRUIK UITSLUITEND
LOODVRIJE BENZINE. Gelode benzine
is schadelijk voor de katalysator en de
zuurstofsensoren en kan de werking
van het uitlaatgascontrolesysteem
aantasten en/of storingen veroorzaken.
BELANGRIJK Het gebruik van
E10-brandstof met 10% ethanol binnen
Europa is gevaarlijk voor uw voertuig.
Wanneer het ethanolgehalte dit
aanbevolen percentage overschrijdt,
kan schade aan uw voertuig worden
veroorzaakt.
BELANGRIJK Voeg geen additieven
aan het brandstofsysteem toe om
schade aan het
uitlaatgascontrolesysteem te
voorkomen. Neem contact op met het
Abarth Servicenetwerk voor meer
informatie.TANKPROCEDURE
Als bij ontgrendelde portieren op het
uiteinde van het klepje van de
brandstofvulopening gedrukt wordt,
komt het klepje van de
brandstofvulopening omhoog fig. 97.
Het klepje van de brandstofvulopening
werkt in combinatie met het
portiervergrendel- en
portierontgrendelmechanisme.
Sluit klepje van de brandstofvulopening
door het aan te drukken tot u een klik
hoort.
BELANGRIJK Verzeker u ervan dat u
de beide portieren vergrendelt wanneer
u het voertuig verlaat.
BELANGRIJK Vergrendel de portieren
nadat u het klepje van de
brandstofvulopening heeft gesloten.
Het klepje van de brandstofvulopeningkan niet gesloten worden als u dit wilt
doen nadat u de portieren heeft
vergrendeld.
Brandstofvuldop
Verwijder de brandstofvuldop door deze
linksom te draaien fig. 98. Bevestig de
verwijderde dop aan de binnenkant van
het klepje van de brandstofvulopening.
Sluit de brandstofvuldop door deze
rechtsom te draaien tot u een klik hoort.
NOODPROCEDURE
KLEPJE OPENEN
Verricht de volgende procedure om het
klepje van de brandstofvulopening in
geval van nood (bijv. bij een dode accu)
te openen:
open de achterklep, trek aan het
centrale deel van de plastic bevestiging
1 en verwijder de bevestiging fig. 99;
9704040201-12A-002AB
9804040202-12A-001AB
130

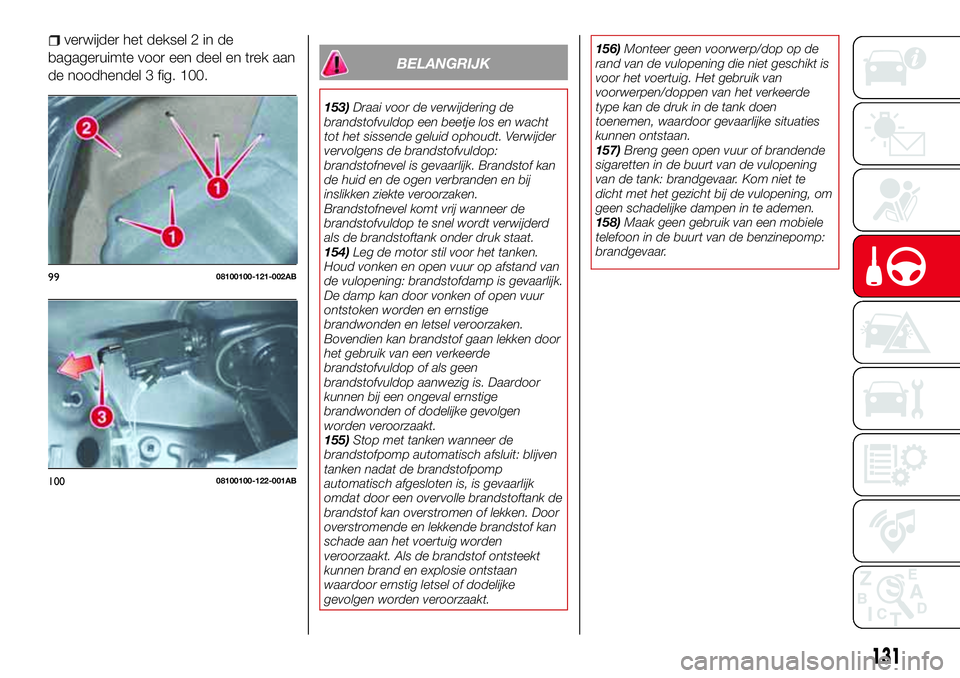

STARTEN EN RIJDEN

verwijder het deksel 2 in de
bagageruimte voor een deel en trek aan
de noodhendel 3 fig. 100.
BELANGRIJK
153)Draai voor de verwijdering de
brandstofvuldop een beetje los en wacht
tot het sissende geluid ophoudt. Verwijder
vervolgens de brandstofvuldop:
brandstofnevel is gevaarlijk. Brandstof kan
de huid en de ogen verbranden en bij
inslikken ziekte veroorzaken.
Brandstofnevel komt vrij wanneer de
brandstofvuldop te snel wordt verwijderd
als de brandstoftank onder druk staat.
154)Leg de motor stil voor het tanken.
Houd vonken en open vuur op afstand van
de vulopening: brandstofdamp is gevaarlijk.
De damp kan door vonken of open vuur
ontstoken worden en ernstige
brandwonden en letsel veroorzaken.
Bovendien kan brandstof gaan lekken door
het gebruik van een verkeerde
brandstofvuldop of als geen
brandstofvuldop aanwezig is. Daardoor
kunnen bij een ongeval ernstige
brandwonden of dodelijke gevolgen
worden veroorzaakt.
155)Stop met tanken wanneer de
brandstofpomp automatisch afsluit: blijven
tanken nadat de brandstofpomp
automatisch afgesloten is, is gevaarlijk
omdat door een overvolle brandstoftank de
brandstof kan overstromen of lekken. Door
overstromende en lekkende brandstof kan
schade aan het voertuig worden
veroorzaakt. Als de brandstof ontsteekt
kunnen brand en explosie ontstaan
waardoor ernstig letsel of dodelijke
gevolgen worden veroorzaakt.156)Monteer geen voorwerp/dop op de
rand van de vulopening die niet geschikt is
voor het voertuig. Het gebruik van
voorwerpen/doppen van het verkeerde
type kan de druk in de tank doen
toenemen, waardoor gevaarlijke situaties
kunnen ontstaan.
157)Breng geen open vuur of brandende
sigaretten in de buurt van de vulopening
van de tank: brandgevaar. Kom niet te
dicht met het gezicht bij de vulopening, om
geen schadelijke dampen in te ademen.
158)Maak geen gebruik van een mobiele
telefoon in de buurt van de benzinepomp:
brandgevaar.
9908100100-121-002AB
10008100100-122-001AB
131

CAMERA ACHTER
(PARKVIEW
ACHTERUITRIJ
CAMERA)
(indien aanwezig)
WERKING
159)
29)
De camera bevindt zich op de
achterklep fig. 101.
Het overschakelen naar de
achteruitkijkmonitorweergave
Schakel de selectiehendel of
versnellingspook naar achteruit (R) met
het contact op AAN om het display
naar de achteruitkijkmonitorweergave te
schakelen.
BELANGRIJK Let tijdens
parkeermanoeuvres in het bijzonder op
obstakels die zich boven of onder het
bereik van de camera kunnen
bevinden.
BELANGRIJK Wees altijd
buitengewoon voorzichtig en verifieer
met uw eigen ogen de daadwerkelijke
omstandigheden achter het voertuig.
Achteruitrijden terwijl u uitsluitend naar
het beeldscherm kijkt is gevaarlijk en
kan een ongeval of een botsing tegen
een voorwerp veroorzaken. De
achteruitkijkmonitor is slechts een
systeem dat u bij het achteruitrijden kan
helpen. De beelden op het
beeldscherm kunnen van de
werkelijkheid afwijken.
Als het beeldscherm koud is kunnen de
beelden over het beeldscherm of het
scherm lopen en minder scherp dan
normaal worden weergeven, waardoor
het moeilijker is om de omstandigheden
van de ruimte rondom het voertuig te
controleren. Wees altijd buitengewoon
voorzichtig en verifieer met uw eigen
ogen de daadwerkelijke
omstandigheden achter het voertuig.
BELANGRIJK Voer niet te veel kracht
uit op de camera. Daardoor zou u de
stand en de hoek van de camera
kunnen wijzigen. Probeer de camera
niet te demonteren, te wijzigen of teverwijderen aangezien daardoor de
hermetische afdichting kan worden
aangetast.
BELANGRIJK De kap van de camera is
gemaakt van plastic. Maak de kap van
de camera niet schoon met
ontvettingsmiddelen, organische
oplosmiddelen, was of omhullingsagens
voor glas. Als er wordt gemorst op de
kap, onmiddellijk afvegen met een
zachte doek.
BELANGRIJK Wrijf niet met kracht op
de camerakap met een schurende of
harde borstel. De camerakap of lens
kan worden gekrast, hetgeen de
afbeeldingen kan beinvloeden.
BELANGRIJK Maak de cameralens met
een zachte doek schoon als er water,
sneeuw of modder op terecht is
gekomen. Gebruik een neutraal
reinigingsmiddel als u de camera niet
alleen met een doek schoon kunt
krijgen.
BELANGRIJK Het kan zijn dat de
achteruitrijmonitor niet perfect werkt
wanneer de camera aan abrupte
wijzigingen in de temperatuur (van
warm naar koud of omgekeerd) wordt
blootgesteld.
BELANGRIJK Neem voor het
vervangen van de banden contact op
10107040110-124-008AB
132
STARTEN EN RIJDEN

met het Abarth Servicenetwerk. Door
de vervanging van de banden kunnen
de lijnen die op het display worden
weergegeven afwijken.
BELANGRIJK Na een frontale botsing,
zijbotsing of botsing achterop kan de
uitlijning (de locatie of de installatiehoek)
van de parkeercamera achter zijn
gewijzigd. Neem contact op met het
Abarth Servicenetwerk.
BELANGRIJK De camera kan een
probleem vertonen als op het display
het bericht "no video signal" [geen
beeldsignaal] wordt weergegeven.
Neem contact op met het Abarth
Servicenetwerk.
HET DISPLAY
WEERGEVEN
Richtlijnen die de breedte aanduiden
van het voertuig (geel) worden op het
scherm fig. 1020weergegeven als
verwijzing naar de breedte bij
benadering van het voertuig in
vergelijking met de breedte van de
parkeerplaats waar u op dat moment
achteruit wilt inparkeren.
Gebruik deze displayweergave om het
voertuig op een parkeerplaats of in een
garage te parkeren.
(gele) voertuigbreedtelijnen: deze
lijnen geven de breedte van het voertuig
aan.
afstandslijnen: deze lijnen geven bij
benadering de afstand tot een punt
gemeten vanaf de achterkant van het
voertuig (vanaf het uiteinde van de
bumper). De rode en gele lijnen geven
de afstand vanaf de bumper
(middelpunt van elke lijn) tot de
volgende punten aan: 50 cm voor de
rode lijnen en 1 m voor de gele lijnen.
BELANGRIJK De lijnen worden vast op
het scherm weergegeven. Ze zijn niet
met de handelingen van de bestuurder
aan het stuurwiel gesynchroniseerd.
Wees buitengewoon voorzichtig en
controleer met uw eigen ogen de ruimte
achter het voertuig en de omringende
omgeving terwijl u achteruit rijdt.WERKING VAN DE
ACHTERUITKIJKMONITOR
OPMERKING Afbeeldingen
weergegeven op de monitor van de
achteruitkijkparkeercamera zijn
omgekeerde afbeeldingen
(spiegelafbeeldingen).
Houd rekening met de bovenstaande
waarschuwingen voordat u de
achteruitkijkmonitor gebruikt:
Schakel de selectiehendel of
versnellingspook naar achteruit (R) om
het display naar de
achteruitkijkmonitorweergave A
fig. 103 te schakelen.
Terwijl u de
omgevingsomstandigheden bevestigt,
het voertuig B fig. 103 omdraaien;
10207080913-111-111AB
133

Nadat uw voertuig de parkeerplaats
oprijdt, langzaam achteruit blijven rijden
zodat de afstand tussen de
breedtelijnen van het voertuig en de
zijkanten van de parkeerplaats links en
rechts grofweg gelijk zijn;
pas het stuurwiel aan tot de
voertuigbreedtelijnen parallel aan de
beide zijden van de parkeerplaats zijn
geplaatst;
Zodra ze parallel A fig. 104 zijn, draai
de wielen recht en rijd langzaam
achteruit de parkeerplaats Bfig. 104 op. Blijf de omgeving van het
voertuig controleren en stop het
voertuig dan in de beste positie
(controleer of de voertuigbreedtelijnen
parallel aan de scheidingslijnen van de
parkeerplek zijn als parkeerplek van
dergelijke lijnen is voorzien);
Wanneer de selectiehendel of
versnellingspook geschakeld is van
achteruit (R) naar een andere
selectiehendel of versnellingspook,
keert het scherm terug naar de vorige
weergave.OPMERKING
Omdat er een verschil kan zijn tussen
de weergegeven afbeelding, zoals
hieronder aangegeven, en de huidige
condities bij het parkeren, altijd direct
met uw ogen de veiligheid aan de
achterkant van het voertuig en rondom
controleren:
In de afbeelding van de
parkeerplaats (of garage) weergegeven
op het scherm, kunnen de achterkant
en de afstandrichtlijnen in de monitor
uitgelijnd zijn, maar het kan zijn dat ze
niet werkelijk uitgelijnd zijn op de grond;
wanneer u een parkeerplaats met
een scheidingslijn aan slechts één zijde
betreedt, kunnen de scheidingslijn en
de voertuigbreedtelijnen parallel op de
monitor worden weergegeven, terwijl ze
in werkelijkheid op de grond niet parallel
zijn.
FOTOKWALITEITAAN
PASSING
160)
Fotokwaliteitaanpassing kan worden
gedaan met de selectiehendel of
versnellingspook in de achteruit (R).
Er zijn vier instellingen die kunnen
worden aangepast waaronder
helderheid, contrast, tint en kleur. Bij
het aanpassen voldoende aandacht
shenken aan de directe omgeving van
het voertuig:
10307080913-989-989AB
10407080913-990-990AB
134
STARTEN EN RIJDEN

selecteer het pictogramselecteer de gewenste tab;
pas de helderheid, contrast, tint en
kleur aan met de slider. Druk op de
resetknop wanneer een reset nodig is;
selecteer het pictogram op het
scherm om de tab te sluiten.
BELANGRIJK Pas de beeldkwaliteit van
de achteruitkijkmonitor altijd bij
stilstaand voertuig aan. Pas de
beeldkwaliteit van de
achteruitkijkmonitor niet aan terwijl het
voertuig rijdt. Het aanpassen van de
beeldkwaliteit (helderheid, contrast,
kleur en kleurtoon) van de
achteruitkijkmonitor terwijl het voertuig
rijdt is gevaarlijk aangezien de
bestuurder afgeleid kan worden en een
ernstig ongeval kan veroorzaken.
BELANGRIJK
159)De verantwoordelijkheid voor het
parkeren en andere mogelijk gevaarlijke
manoeuvres ligt echter altijd bij de
bestuurder. Controleer tijdens deze
manoeuvres altijd of er geen mensen
(vooral kinderen) of dieren in het
betreffende gebied aanwezig zijn. De
camera dient als hulp voor de bestuurder,
die echter nooit zijn aandacht mag laten
verslappen tijdens potentieel gevaarlijke
manoeuvres, ook al worden ze met lage
snelheden verricht. Houd altijd een lage
snelheid aan, zodat meteen geremd kan
worden in geval van obstakels.
160)Stel de beeldkwaliteit van de
achteruitkijkmonitor altijd bij stilstaand
voertuig af: stel de beeldkwaliteit van de
achteruitkijkmonitor niet af terwijl u met het
voertuig rijdt. Het afstellen van de
beeldkwaliteit van de achteruitkijkmonitor,
zoals de helderheid, het contrast, de kleur
en de tint, terwijl u met het voertuig rijdt is
gevaarlijk aangezien daardoor uw aandacht
kan verslappen en een ongeval kan
ontstaan.
BELANGRIJK
29)Voor een correcte werking is het van
extreem belang dat de camera altijd
schoon en vrij van modder, vuil, sneeuw of
ijs wordt gehouden. Zorg ervoor dat de
camera tijdens het reinigen niet gekrast of
beschadigd wordt. Vermijd het gebruik van
droge, ruwe of harde doeken. De camera
moet met schoon water worden gewassen,
waaraan eventueel autoshampoo is
toegevoegd. In wasstraten met
stoomreinigers of hogedrukreinigers
moeten de camera snel gewassen worden
door de spuitmond op minstens 10 cm van
de sensoren te houden. Breng geen
stickers op de camera aan.
10507080914-111-111
135

EEN AANHANGER
TREKKEN
Uw auto is niet ontworpen voor trekken.
136
STARTEN EN RIJDEN

IN GEVAL VAN NOOD
Een lekke band of een doorgebrand
lampje?
Soms kan een probleem uw reis in
gevaar brengen.
De pagina's over noodsituaties kunnen
u helpen om op zelfstandige en kalme
wijze kritieke situaties op te lossen.
Wij adviseren u om in een noodsituatie
het gratis telefoonnummer te bellen dat
in het garantieboekje is vermeld.
U kunt ook het gratis landelijke of
internationale universele
telefoonnummer bellen om het
dichtstbijzijnde Servicepunt te vinden.ALARMKNIPPERLICHTEN......138
EEN LAMP VERVANGEN.......139
ZEKERINGEN VERVANGEN.....148
BANDENREPARATIEKIT........155
STARTEN MET HULPACCU.....161
SLEPEN VAN HET VOERTUIG. . . .163
SLEPEN BIJ PECH...........165
137

ALARMKNIPPER
LICHTEN
BEDIENING
Druk op de knop fig. 106 om het licht
in/uit te schakelen.
Druk de knop van de
alarmknipperlichten in en alle
richtingaanwijzers zullen gaan
knipperen. Het alarmknipperlichten
indicatielampje
enzullen
tegelijkertijd op het instrumentencluster
gaan knipperen.
NOODSTOP
SIGNALERINGSSYSTEEM
Het systeem schakelt uit als het
vaststelt dat het rempedaal wordt
losgelaten of, op basis van de lagere
voertuigsnelheid, dat er niet langer
sprake van noodremmen is.
Als het systeem bepaalt dat een
dergelijke situatie zich voordoet, zullen
alle richtingaanwijzers snel gaan
knipperen om de bestuurder van het
voertuig achter u te waarschuwen dat
uw voertuig plotseling moet remmen.
Dit systeem is ontworpen om vast te
stellen wanneer u het rempedaal met
een grotere kracht dan normaal indrukt,
zoals wanneer noodremmen vereist is.
De snel knipperende richtingaanwijzers
zullen het normale knipperpatroon
hervatten als u het voertuig tot stilstand
brengt terwijl de richtingaanwijzers snel
knipperen.Het noodstop signaleringssignaal werkt
niet bij een voertuigsnelheid lager dan
circa 60 km/h.
Als het rempedaal bij rijden op een
gladde weg ingedrukt wordt, kan het
noodstop signaleringssysteem worden
ingeschakeld, waardoor alle
richtingaanwijzers gaan knipperen.
10605031100-L12-001AB
138
IN GEVAL VAN NOOD
