Abarth 124 Spider 2016 Käyttö- ja huolto-ohjekirja (in Finnish)

Avaa taittuva katto.
Varmista, että sytytysvirta on
katkaistu.
Siirrä matkustajan istuin
mahdollisimman taakse. Istuinta on
tarvittaessa siirrettävä hieman eteenpäin
ja kallistettava selkänojaa, jotta
helpotetaan lasten turvajärjestelmän
kiinnitystä.
Varmista, että istuimen selkänoja on
kiinnitetty kunnolla painamalla sitä
taaksepäin, kunnes se on täysin
lukossa.
laajenna tilaa istuimen penkin ja
selkänojan välissä tarkistaaksesi
ISOFIX-kiinnityksen paikan.
VAROITUS Merkinnät ISOFIX-
kiinnityksillä ilmoittavat ISOFIX-
kiinnitysten paikan lastenistuimen
kiinnittämiseksi.
kiinnitä turvaistuin ISOFIX-
kiinnityksillä noudattaen turvaistuimen
valmistajan ohjeita.
kytke virtakytkin ON-asentoon ja
varmista, että matkustajan turvatyynyn
poiskytkennän OFF-merkkivalo
kuva 72 syttyy, kun turvaistuin on
asennettu matkustajan istuimelle (katso
kappaletta “Matkustajan turvatyynyn
katkaisun merkkivalot”). Jos
matkustajan turvatyynyn poiskytkennän
OFF -merkkivalo ei syty, irrota
turvaistuin, laita virtakytkin asentoon
OFF, ja laita turvaistuin takaisin
paikoilleen.
Jos lastenistuimessa on
kiinnityshihna, on todennäköisesti
tärkeää asentaa hihna kunnolla lapsen
turvallisuuden takaamiseksi. Noudata
turvaistuimen valmistajan ohjeita, kun
asennat kiinnityshihnoja.
HUOMIO
92)Käytä oikean kokoista lastenistuinta.
Jotta lapsi olisi tehokkaasti suojattu auton
onnettomuuksissa ja äkkipysähdyksissä,
lapsi täytyy kiinnittää turvavyöllä tai
lapsi-istuimella lapsen iästä ja koosta
riippuen. Muussa tapauksessa lapsi voi
loukkaantua vakavasti tai kuolla
onnettomuustapauksessa.
93)Noudata valmistajan ohjeita ja pidä
lastenistuin aina kiinnitettynä.
Kiinnittämätön lastenistuin on vaarallinen.
Äkkipysähdyksessä ja törmäyksessä se voi
aiheuttaa lapselle tai muille matkustajille
vammoja tai kuoleman. Varmista, että
lastenistuin on kunnolla kiinnitetty
paikoilleen lastenistuimen valmistajan
ohjeiden mukaan. Kun istuin ei ole
käytössä, poista se autosta tai kiinnitä se
turvavyöllä tai kytke se KUMPAANKIN
ISOFIX-kiinnitykseen ja kiinnitä vastaava
kiinnityshihnan kiinnitys.
94)Kiinnitä lapsi aina asianmukaiseen
lastenistuimeen. Lapsen pitäminen sylissä
liikkuvassa autossa on erittäin vaarallista.
Riippumatta siitä, kuinka vahva kyseinen
henkilö on, hän ei voi pidellä lasta
äkkipysäyksessä tai törmäyksessä, ja se voi
aiheuttaa lapselle ja muille matkustajille
vakavia vammoja tai kuoleman. Lievässäkin
onnettomuudessa lapsi voi joutua alttiiksi
turvatyynyn voimille, jotka voivat aiheuttaa
lapselle vakavia vammoja tai kuoleman, tai
lapsi voi törmätä aikuiseen, ja lapsi ja
aikuinen voivat saada vakavia vammoja.
7106070808-12A-001AB
7206070432-121-001AB
89

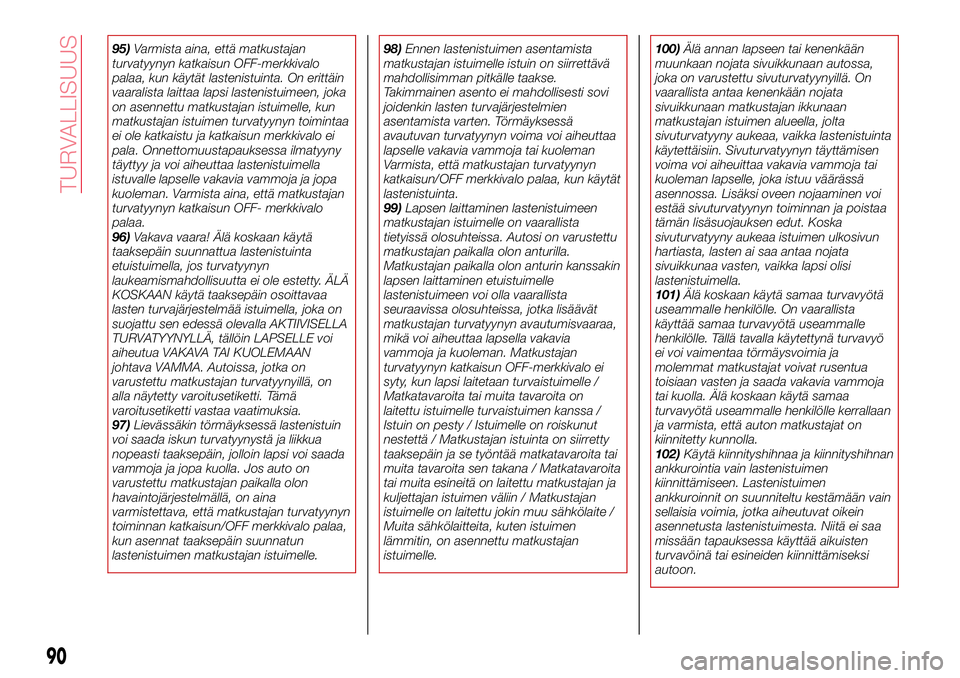

95)Varmista aina, että matkustajan
turvatyynyn katkaisun OFF-merkkivalo
palaa, kun käytät lastenistuinta. On erittäin
vaaralista laittaa lapsi lastenistuimeen, joka
on asennettu matkustajan istuimelle, kun
matkustajan istuimen turvatyynyn toimintaa
ei ole katkaistu ja katkaisun merkkivalo ei
pala. Onnettomuustapauksessa ilmatyyny
täyttyy ja voi aiheuttaa lastenistuimella
istuvalle lapselle vakavia vammoja ja jopa
kuoleman. Varmista aina, että matkustajan
turvatyynyn katkaisun OFF- merkkivalo
palaa.
96)Vakava vaara! Älä koskaan käytä
taaksepäin suunnattua lastenistuinta
etuistuimella, jos turvatyynyn
laukeamismahdollisuutta ei ole estetty. ÄLÄ
KOSKAAN käytä taaksepäin osoittavaa
lasten turvajärjestelmää istuimella, joka on
suojattu sen edessä olevalla AKTIIVISELLA
TURVATYYNYLLÄ, tällöin LAPSELLE voi
aiheutua VAKAVA TAI KUOLEMAAN
johtava VAMMA. Autoissa, jotka on
varustettu matkustajan turvatyynyillä, on
alla näytetty varoitusetiketti. Tämä
varoitusetiketti vastaa vaatimuksia.
97)Lievässäkin törmäyksessä lastenistuin
voi saada iskun turvatyynystä ja liikkua
nopeasti taaksepäin, jolloin lapsi voi saada
vammoja ja jopa kuolla. Jos auto on
varustettu matkustajan paikalla olon
havaintojärjestelmällä, on aina
varmistettava, että matkustajan turvatyynyn
toiminnan katkaisun/OFF merkkivalo palaa,
kun asennat taaksepäin suunnatun
lastenistuimen matkustajan istuimelle.98)Ennen lastenistuimen asentamista
matkustajan istuimelle istuin on siirrettävä
mahdollisimman pitkälle taakse.
Takimmainen asento ei mahdollisesti sovi
joidenkin lasten turvajärjestelmien
asentamista varten. Törmäyksessä
avautuvan turvatyynyn voima voi aiheuttaa
lapselle vakavia vammoja tai kuoleman
Varmista, että matkustajan turvatyynyn
katkaisun/OFF merkkivalo palaa, kun käytät
lastenistuinta.
99)Lapsen laittaminen lastenistuimeen
matkustajan istuimelle on vaarallista
tietyissä olosuhteissa. Autosi on varustettu
matkustajan paikalla olon anturilla.
Matkustajan paikalla olon anturin kanssakin
lapsen laittaminen etuistuimelle
lastenistuimeen voi olla vaarallista
seuraavissa olosuhteissa, jotka lisäävät
matkustajan turvatyynyn avautumisvaaraa,
mikä voi aiheuttaa lapsella vakavia
vammoja ja kuoleman. Matkustajan
turvatyynyn katkaisun OFF-merkkivalo ei
syty, kun lapsi laitetaan turvaistuimelle /
Matkatavaroita tai muita tavaroita on
laitettu istuimelle turvaistuimen kanssa /
Istuin on pesty / Istuimelle on roiskunut
nestettä / Matkustajan istuinta on siirretty
taaksepäin ja se työntää matkatavaroita tai
muita tavaroita sen takana / Matkatavaroita
tai muita esineitä on laitettu matkustajan ja
kuljettajan istuimen väliin / Matkustajan
istuimelle on laitettu jokin muu sähkölaite /
Muita sähkölaitteita, kuten istuimen
lämmitin, on asennettu matkustajan
istuimelle.100)Älä annan lapseen tai kenenkään
muunkaan nojata sivuikkunaan autossa,
joka on varustettu sivuturvatyynyillä. On
vaarallista antaa kenenkään nojata
sivuikkunaan matkustajan ikkunaan
matkustajan istuimen alueella, jolta
sivuturvatyyny aukeaa, vaikka lastenistuinta
käytettäisiin. Sivuturvatyynyn täyttämisen
voima voi aiheuittaa vakavia vammoja tai
kuoleman lapselle, joka istuu väärässä
asennossa. Lisäksi oveen nojaaminen voi
estää sivuturvatyynyn toiminnan ja poistaa
tämän lisäsuojauksen edut. Koska
sivuturvatyyny aukeaa istuimen ulkosivun
hartiasta, lasten ai saa antaa nojata
sivuikkunaa vasten, vaikka lapsi olisi
lastenistuimella.
101)Älä koskaan käytä samaa turvavyötä
useammalle henkilölle. On vaarallista
käyttää samaa turvavyötä useammalle
henkilölle. Tällä tavalla käytettynä turvavyö
ei voi vaimentaa törmäysvoimia ja
molemmat matkustajat voivat rusentua
toisiaan vasten ja saada vakavia vammoja
tai kuolla. Älä koskaan käytä samaa
turvavyötä useammalle henkilölle kerrallaan
ja varmista, että auton matkustajat on
kiinnitetty kunnolla.
102)Käytä kiinnityshihnaa ja kiinnityshihnan
ankkurointia vain lastenistuimen
kiinnittämiseen. Lastenistuimen
ankkuroinnit on suunniteltu kestämään vain
sellaisia voimia, jotka aiheutuvat oikein
asennetusta lastenistuimesta. Niitä ei saa
missään tapauksessa käyttää aikuisten
turvavöinä tai esineiden kiinnittämiseksi
autoon.
90
TURVALLISUUS

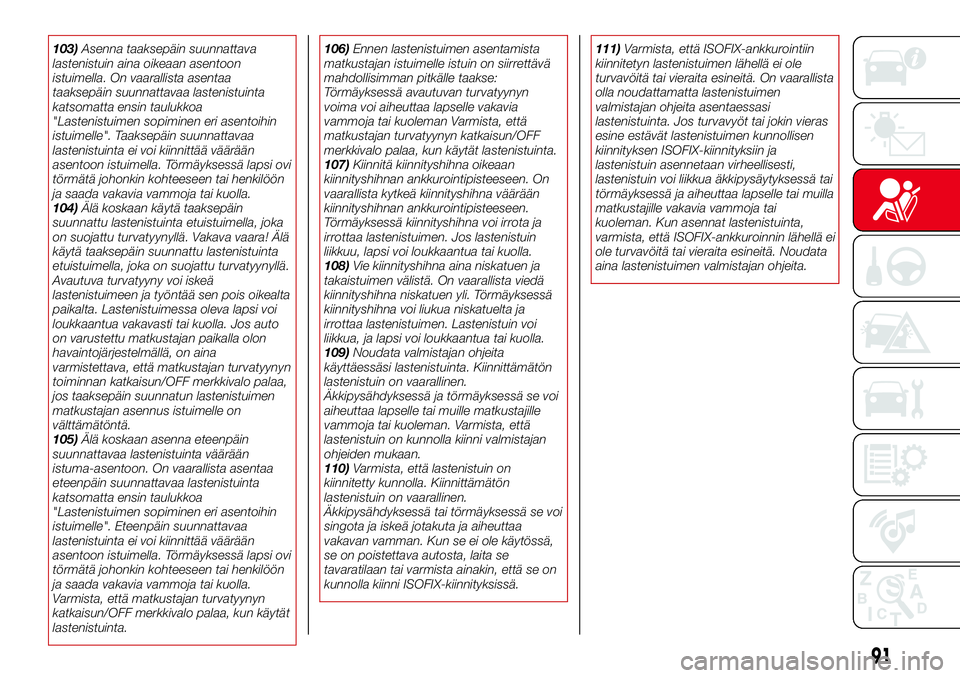

103)Asenna taaksepäin suunnattava
lastenistuin aina oikeaan asentoon
istuimella. On vaarallista asentaa
taaksepäin suunnattavaa lastenistuinta
katsomatta ensin taulukkoa
"Lastenistuimen sopiminen eri asentoihin
istuimelle". Taaksepäin suunnattavaa
lastenistuinta ei voi kiinnittää väärään
asentoon istuimella. Törmäyksessä lapsi ovi
törmätä johonkin kohteeseen tai henkilöön
ja saada vakavia vammoja tai kuolla.
104)Älä koskaan käytä taaksepäin
suunnattu lastenistuinta etuistuimella, joka
on suojattu turvatyynyllä. Vakava vaara! Älä
käytä taaksepäin suunnattu lastenistuinta
etuistuimella, joka on suojattu turvatyynyllä.
Avautuva turvatyyny voi iskeä
lastenistuimeen ja työntää sen pois oikealta
paikalta. Lastenistuimessa oleva lapsi voi
loukkaantua vakavasti tai kuolla. Jos auto
on varustettu matkustajan paikalla olon
havaintojärjestelmällä, on aina
varmistettava, että matkustajan turvatyynyn
toiminnan katkaisun/OFF merkkivalo palaa,
jos taaksepäin suunnatun lastenistuimen
matkustajan asennus istuimelle on
välttämätöntä.
105)Älä koskaan asenna eteenpäin
suunnattavaa lastenistuinta väärään
istuma-asentoon. On vaarallista asentaa
eteenpäin suunnattavaa lastenistuinta
katsomatta ensin taulukkoa
"Lastenistuimen sopiminen eri asentoihin
istuimelle". Eteenpäin suunnattavaa
lastenistuinta ei voi kiinnittää väärään
asentoon istuimella. Törmäyksessä lapsi ovi
törmätä johonkin kohteeseen tai henkilöön
ja saada vakavia vammoja tai kuolla.
Varmista, että matkustajan turvatyynyn
katkaisun/OFF merkkivalo palaa, kun käytät
lastenistuinta.106)Ennen lastenistuimen asentamista
matkustajan istuimelle istuin on siirrettävä
mahdollisimman pitkälle taakse:
Törmäyksessä avautuvan turvatyynyn
voima voi aiheuttaa lapselle vakavia
vammoja tai kuoleman Varmista, että
matkustajan turvatyynyn katkaisun/OFF
merkkivalo palaa, kun käytät lastenistuinta.
107)Kiinnitä kiinnityshihna oikeaan
kiinnityshihnan ankkurointipisteeseen. On
vaarallista kytkeä kiinnityshihna väärään
kiinnityshihnan ankkurointipisteeseen.
Törmäyksessä kiinnityshihna voi irrota ja
irrottaa lastenistuimen. Jos lastenistuin
liikkuu, lapsi voi loukkaantua tai kuolla.
108)Vie kiinnityshihna aina niskatuen ja
takaistuimen välistä. On vaarallista viedä
kiinnityshihna niskatuen yli. Törmäyksessä
kiinnityshihna voi liukua niskatuelta ja
irrottaa lastenistuimen. Lastenistuin voi
liikkua, ja lapsi voi loukkaantua tai kuolla.
109)Noudata valmistajan ohjeita
käyttäessäsi lastenistuinta. Kiinnittämätön
lastenistuin on vaarallinen.
Äkkipysähdyksessä ja törmäyksessä se voi
aiheuttaa lapselle tai muille matkustajille
vammoja tai kuoleman. Varmista, että
lastenistuin on kunnolla kiinni valmistajan
ohjeiden mukaan.
110)Varmista, että lastenistuin on
kiinnitetty kunnolla. Kiinnittämätön
lastenistuin on vaarallinen.
Äkkipysähdyksessä tai törmäyksessä se voi
singota ja iskeä jotakuta ja aiheuttaa
vakavan vamman. Kun se ei ole käytössä,
se on poistettava autosta, laita se
tavaratilaan tai varmista ainakin, että se on
kunnolla kiinni ISOFIX-kiinnityksissä.111)Varmista, että ISOFIX-ankkurointiin
kiinnitetyn lastenistuimen lähellä ei ole
turvavöitä tai vieraita esineitä. On vaarallista
olla noudattamatta lastenistuimen
valmistajan ohjeita asentaessasi
lastenistuinta. Jos turvavyöt tai jokin vieras
esine estävät lastenistuimen kunnollisen
kiinnityksen ISOFIX-kiinnityksiin ja
lastenistuin asennetaan virheellisesti,
lastenistuin voi liikkua äkkipysäytyksessä tai
törmäyksessä ja aiheuttaa lapselle tai muilla
matkustajille vakavia vammoja tai
kuoleman. Kun asennat lastenistuinta,
varmista, että ISOFIX-ankkuroinnin lähellä ei
ole turvavöitä tai vieraita esineitä. Noudata
aina lastenistuimen valmistajan ohjeita.
91

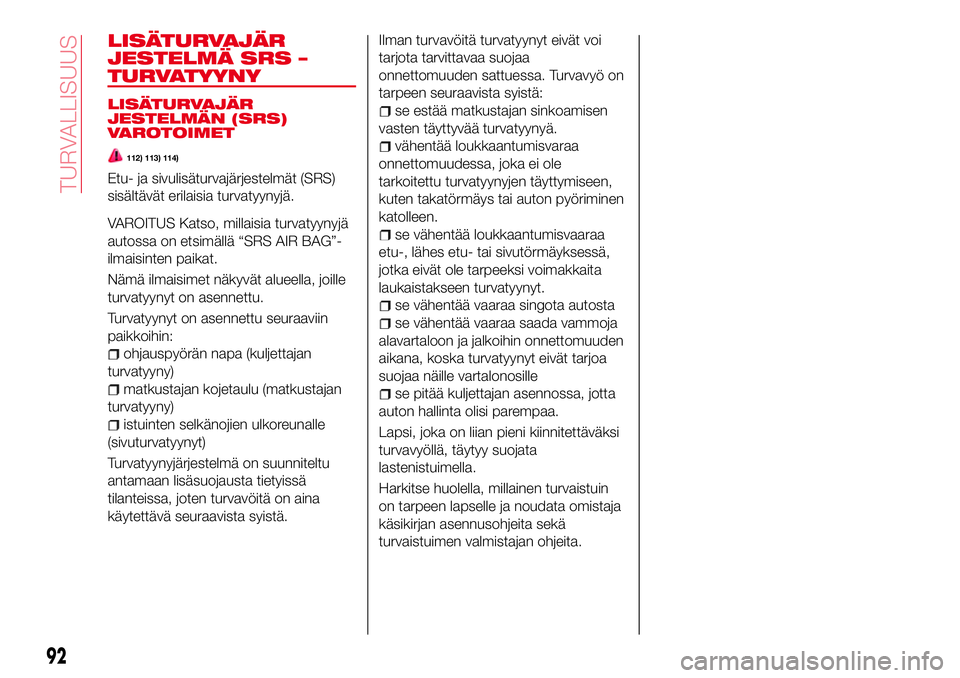

LISÄTURVAJÄR
JESTELMÄ SRS –
TURVATYYNY
LISÄTURVAJÄR
JESTELMÄN (SRS)
VAROTOIMET
112) 113) 114)
Etu- ja sivulisäturvajärjestelmät (SRS)
sisältävät erilaisia turvatyynyjä.
VAROITUS Katso, millaisia turvatyynyjä
autossa on etsimällä “SRS AIR BAG”-
ilmaisinten paikat.
Nämä ilmaisimet näkyvät alueella, joille
turvatyynyt on asennettu.
Turvatyynyt on asennettu seuraaviin
paikkoihin:
ohjauspyörän napa (kuljettajan
turvatyyny)
matkustajan kojetaulu (matkustajan
turvatyyny)
istuinten selkänojien ulkoreunalle
(sivuturvatyynyt)
Turvatyynyjärjestelmä on suunniteltu
antamaan lisäsuojausta tietyissä
tilanteissa, joten turvavöitä on aina
käytettävä seuraavista syistä.Ilman turvavöitä turvatyynyt eivät voi
tarjota tarvittavaa suojaa
onnettomuuden sattuessa. Turvavyö on
tarpeen seuraavista syistä:
se estää matkustajan sinkoamisen
vasten täyttyvää turvatyynyä.
vähentää loukkaantumisvaraa
onnettomuudessa, joka ei ole
tarkoitettu turvatyynyjen täyttymiseen,
kuten takatörmäys tai auton pyöriminen
katolleen.
se vähentää loukkaantumisvaaraa
etu-, lähes etu- tai sivutörmäyksessä,
jotka eivät ole tarpeeksi voimakkaita
laukaistakseen turvatyynyt.
se vähentää vaaraa singota autosta
se vähentää vaaraa saada vammoja
alavartaloon ja jalkoihin onnettomuuden
aikana, koska turvatyynyt eivät tarjoa
suojaa näille vartalonosille
se pitää kuljettajan asennossa, jotta
auton hallinta olisi parempaa.
Lapsi, joka on liian pieni kiinnitettäväksi
turvavyöllä, täytyy suojata
lastenistuimella.
Harkitse huolella, millainen turvaistuin
on tarpeen lapselle ja noudata omistaja
käsikirjan asennusohjeita sekä
turvaistuimen valmistajan ohjeita.
92
TURVALLISUUS

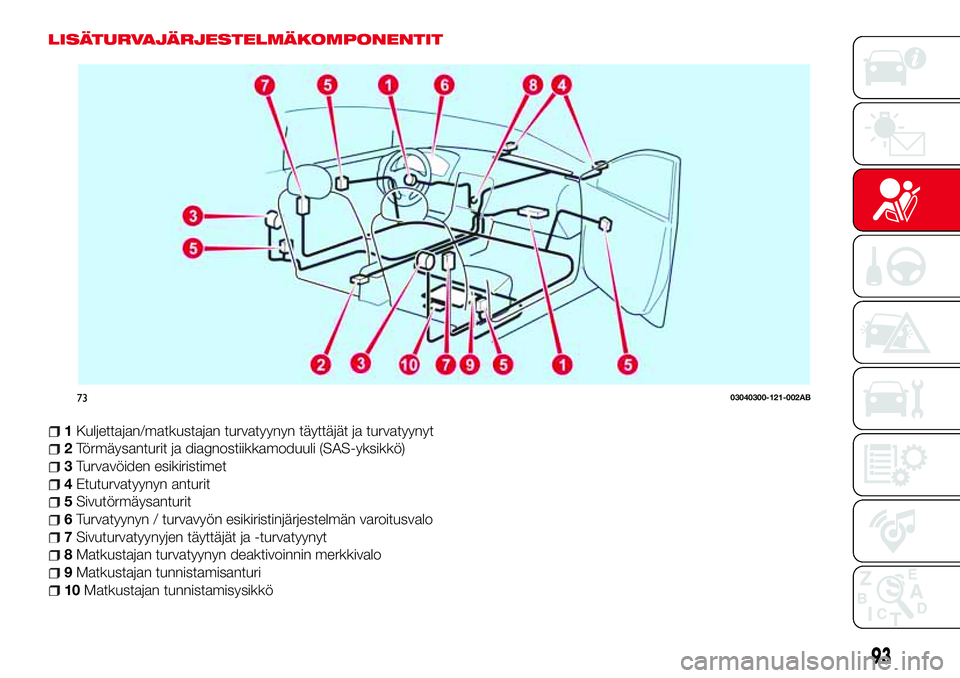

LISÄTURVAJÄRJESTELMÄKOMPONENTIT
1Kuljettajan/matkustajan turvatyynyn täyttäjät ja turvatyynyt
2Törmäysanturit ja diagnostiikkamoduuli (SAS-yksikkö)
3Turvavöiden esikiristimet
4Etuturvatyynyn anturit
5Sivutörmäysanturit
6Turvatyynyn / turvavyön esikiristinjärjestelmän varoitusvalo
7Sivuturvatyynyjen täyttäjät ja -turvatyynyt
8Matkustajan turvatyynyn deaktivoinnin merkkivalo
9Matkustajan tunnistamisanturi
10Matkustajan tunnistamisysikkö
7303040300-121-002AB
93

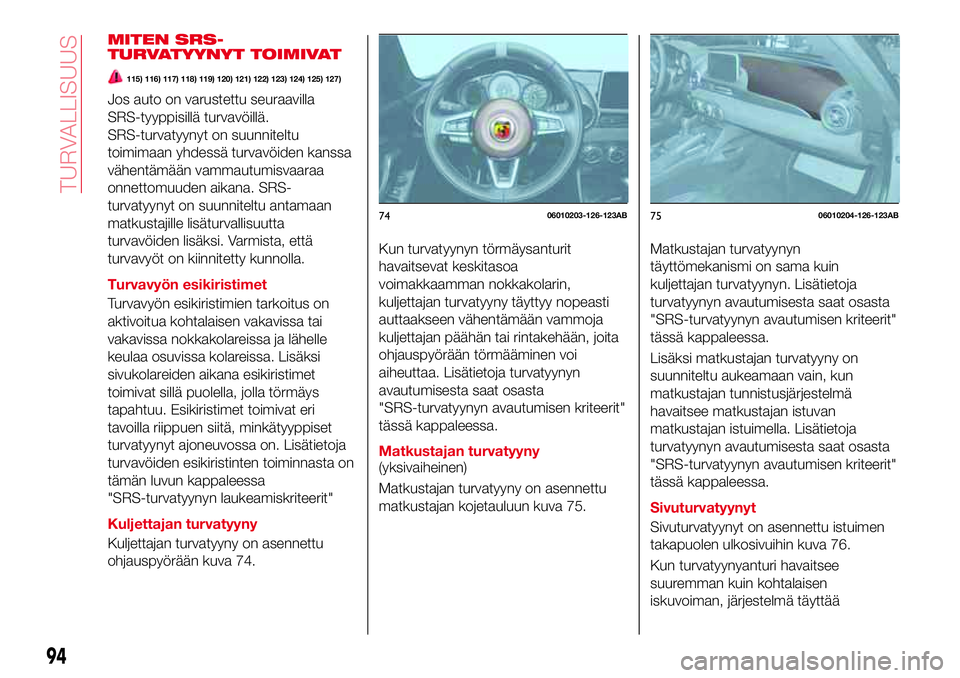

MITEN SRS-
TURVATYYNYT TOIMIVAT
115) 116) 117) 118) 119) 120) 121) 122) 123) 124) 125) 127)
Jos auto on varustettu seuraavilla
SRS-tyyppisillä turvavöillä.
SRS-turvatyynyt on suunniteltu
toimimaan yhdessä turvavöiden kanssa
vähentämään vammautumisvaaraa
onnettomuuden aikana. SRS-
turvatyynyt on suunniteltu antamaan
matkustajille lisäturvallisuutta
turvavöiden lisäksi. Varmista, että
turvavyöt on kiinnitetty kunnolla.
Turvavyön esikiristimet
Turvavyön esikiristimien tarkoitus on
aktivoitua kohtalaisen vakavissa tai
vakavissa nokkakolareissa ja lähelle
keulaa osuvissa kolareissa. Lisäksi
sivukolareiden aikana esikiristimet
toimivat sillä puolella, jolla törmäys
tapahtuu. Esikiristimet toimivat eri
tavoilla riippuen siitä, minkätyyppiset
turvatyynyt ajoneuvossa on. Lisätietoja
turvavöiden esikiristinten toiminnasta on
tämän luvun kappaleessa
"SRS-turvatyynyn laukeamiskriteerit"
Kuljettajan turvatyyny
Kuljettajan turvatyyny on asennettu
ohjauspyörään kuva 74.Kun turvatyynyn törmäysanturit
havaitsevat keskitasoa
voimakkaamman nokkakolarin,
kuljettajan turvatyyny täyttyy nopeasti
auttaakseen vähentämään vammoja
kuljettajan päähän tai rintakehään, joita
ohjauspyörään törmääminen voi
aiheuttaa. Lisätietoja turvatyynyn
avautumisesta saat osasta
"SRS-turvatyynyn avautumisen kriteerit"
tässä kappaleessa.
Matkustajan turvatyyny
(yksivaiheinen)
Matkustajan turvatyyny on asennettu
matkustajan kojetauluun kuva 75.Matkustajan turvatyynyn
täyttömekanismi on sama kuin
kuljettajan turvatyynyn. Lisätietoja
turvatyynyn avautumisesta saat osasta
"SRS-turvatyynyn avautumisen kriteerit"
tässä kappaleessa.
Lisäksi matkustajan turvatyyny on
suunniteltu aukeamaan vain, kun
matkustajan tunnistusjärjestelmä
havaitsee matkustajan istuvan
matkustajan istuimella. Lisätietoja
turvatyynyn avautumisesta saat osasta
"SRS-turvatyynyn avautumisen kriteerit"
tässä kappaleessa.
Sivuturvatyynyt
Sivuturvatyynyt on asennettu istuimen
takapuolen ulkosivuihin kuva 76.
Kun turvatyynyanturi havaitsee
suuremman kuin kohtalaisen
iskuvoiman, järjestelmä täyttää
7406010203-126-123AB7506010204-126-123AB
94
TURVALLISUUS

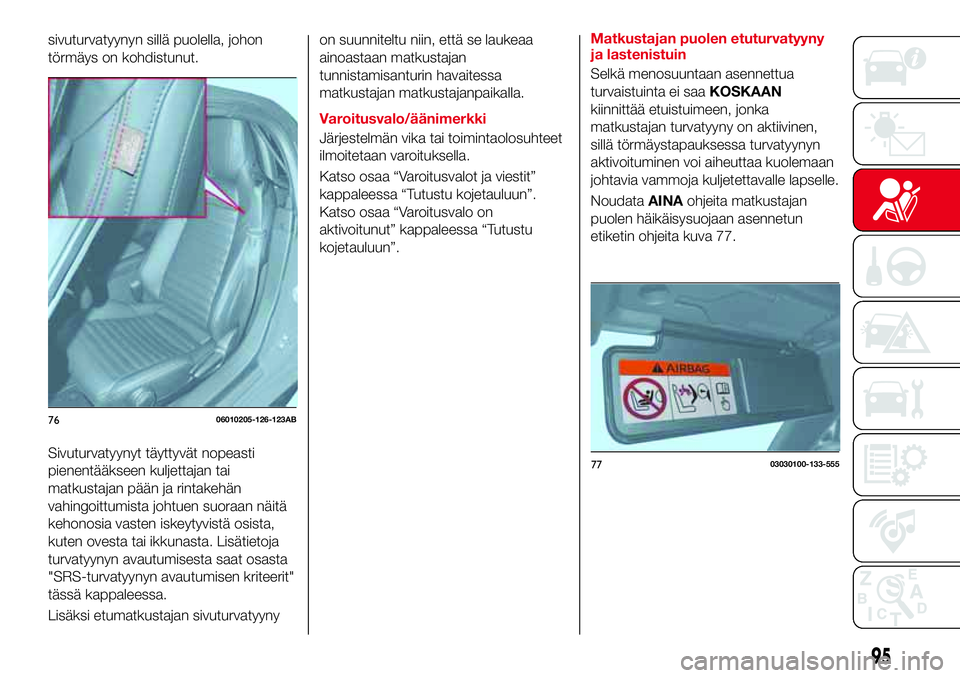

sivuturvatyynyn sillä puolella, johon
törmäys on kohdistunut.
Sivuturvatyynyt täyttyvät nopeasti
pienentääkseen kuljettajan tai
matkustajan pään ja rintakehän
vahingoittumista johtuen suoraan näitä
kehonosia vasten iskeytyvistä osista,
kuten ovesta tai ikkunasta. Lisätietoja
turvatyynyn avautumisesta saat osasta
"SRS-turvatyynyn avautumisen kriteerit"
tässä kappaleessa.
Lisäksi etumatkustajan sivuturvatyynyon suunniteltu niin, että se laukeaa
ainoastaan matkustajan
tunnistamisanturin havaitessa
matkustajan matkustajanpaikalla.
Varoitusvalo/äänimerkki
Järjestelmän vika tai toimintaolosuhteet
ilmoitetaan varoituksella.
Katso osaa “Varoitusvalot ja viestit”
kappaleessa “Tutustu kojetauluun”.
Katso osaa “Varoitusvalo on
aktivoitunut” kappaleessa “Tutustu
kojetauluun”.Matkustajan puolen etuturvatyyny
ja lastenistuin
Selkä menosuuntaan asennettua
turvaistuinta ei saaKOSKAAN
kiinnittää etuistuimeen, jonka
matkustajan turvatyyny on aktiivinen,
sillä törmäystapauksessa turvatyynyn
aktivoituminen voi aiheuttaa kuolemaan
johtavia vammoja kuljetettavalle lapselle.
NoudataAINAohjeita matkustajan
puolen häikäisysuojaan asennetun
etiketin ohjeita kuva 77.
7606010205-126-123AB
7703030100-133-555
95

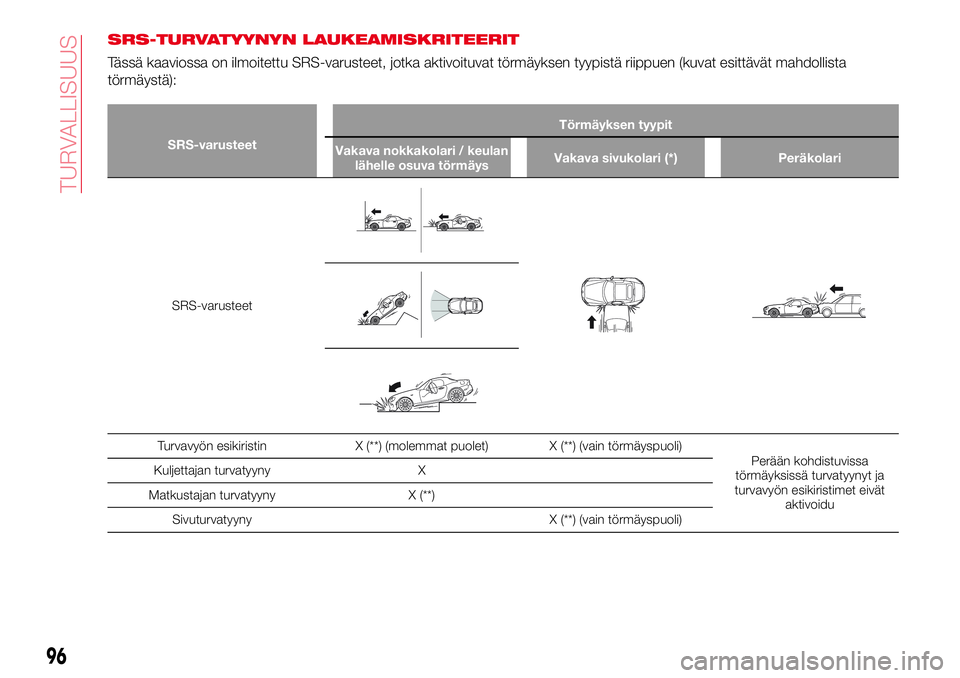

SRS-TURVATYYNYN LAUKEAMISKRITEERIT
Tässä kaaviossa on ilmoitettu SRS-varusteet, jotka aktivoituvat törmäyksen tyypistä riippuen (kuvat esittävät mahdollista
törmäystä):
SRS-varusteetTörmäyksen tyypit
Vakava nokkakolari / keulan
lähelle osuva törmäysVakava sivukolari (*) Peräkolari
SRS-varusteet
Turvavyön esikiristin X (**) (molemmat puolet) X (**) (vain törmäyspuoli)
Perään kohdistuvissa
törmäyksissä turvatyynyt ja
turvavyön esikiristimet eivät
aktivoidu Kuljettajan turvatyyny X
Matkustajan turvatyyny X (**)
Sivuturvatyyny X (**) (vain törmäyspuoli)
96
TURVALLISUUS

VAROITUS Nokkakolarissa kaikki turvatyynyt ja esikiristimet saattavat aktivoitua/laueta riippuen törmäyksen suunnasta,
kulmasta, nopeudesta ja vaikutuksesta.
97

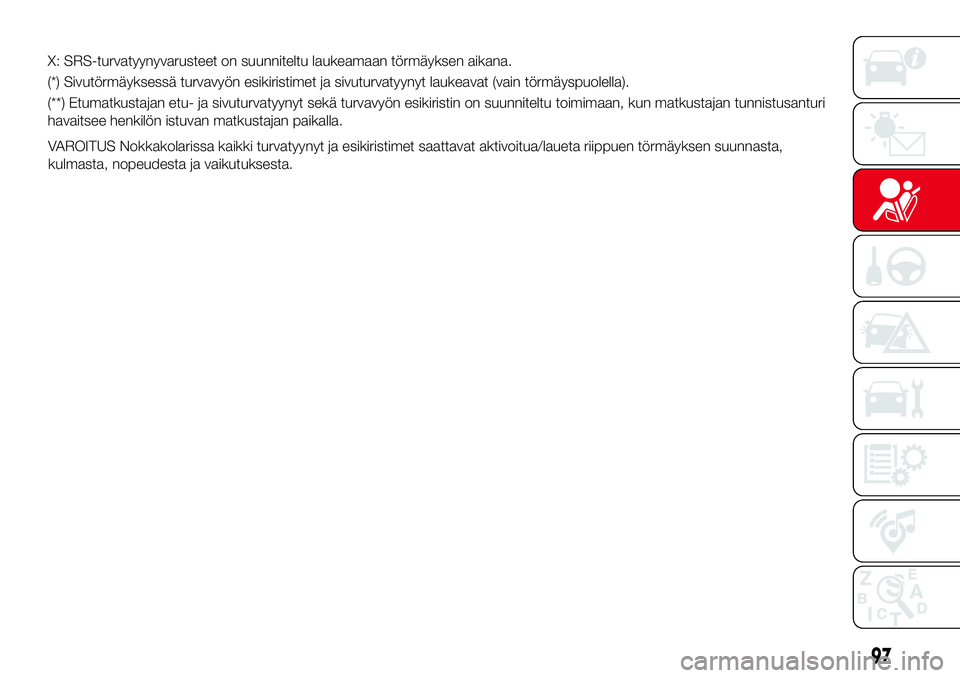

X: SRS-turvatyynyvarusteet on suunniteltu laukeamaan törmäyksen aikana.
(*) Sivutörmäyksessä turvavyön esikiristimet ja sivuturvatyynyt laukeavat (vain törmäyspuolella).
(**) Etumatkustajan etu- ja sivuturvatyynyt sekä turvavyön esikiristin on suunniteltu toimimaan, kun matkustajan tunnistusanturi
havaitsee henkilön istuvan matkustajan paikalla.

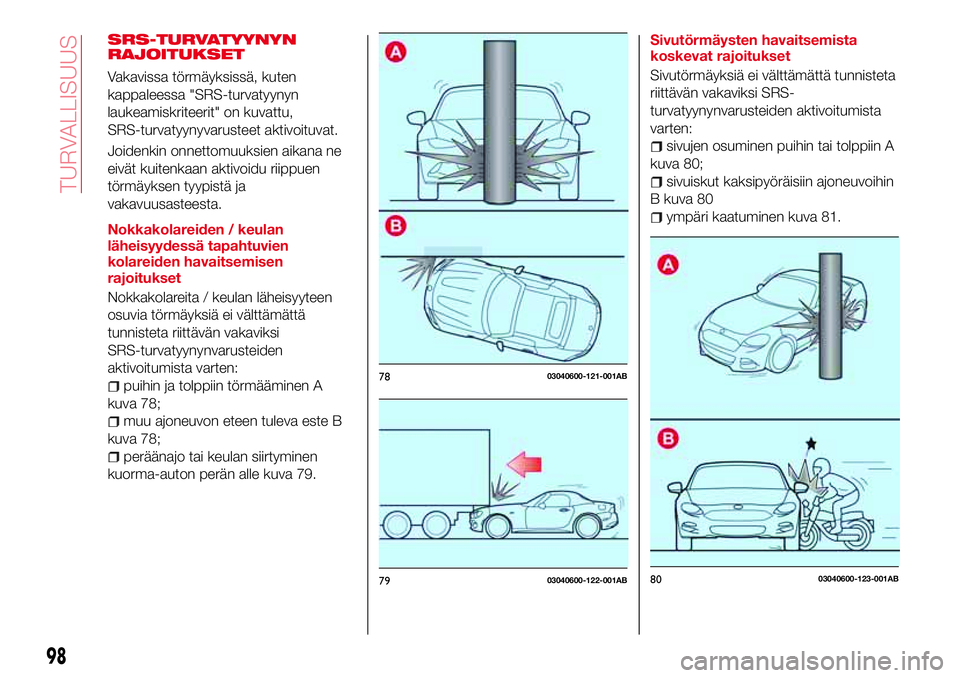

SRS-TURVATYYNYN
RAJOITUKSET
Vakavissa törmäyksissä, kuten
kappaleessa "SRS-turvatyynyn
laukeamiskriteerit" on kuvattu,
SRS-turvatyynyvarusteet aktivoituvat.
Joidenkin onnettomuuksien aikana ne
eivät kuitenkaan aktivoidu riippuen
törmäyksen tyypistä ja
vakavuusasteesta.
Nokkakolareiden / keulan
läheisyydessä tapahtuvien
kolareiden havaitsemisen
rajoitukset
Nokkakolareita / keulan läheisyyteen
osuvia törmäyksiä ei välttämättä
tunnisteta riittävän vakaviksi
SRS-turvatyynynvarusteiden
aktivoitumista varten:
puihin ja tolppiin törmääminen A
kuva 78;
muu ajoneuvon eteen tuleva este B
kuva 78;
peräänajo tai keulan siirtyminen
kuorma-auton perän alle kuva 79.Sivutörmäysten havaitsemista
koskevat rajoitukset
Sivutörmäyksiä ei välttämättä tunnisteta
riittävän vakaviksi SRS-
turvatyynynvarusteiden aktivoitumista
varten:
sivujen osuminen puihin tai tolppiin A
kuva 80;
sivuiskut kaksipyöräisiin ajoneuvoihin
B kuva 80
ympäri kaatuminen kuva 81.
7803040600-121-001AB
7903040600-122-001AB8003040600-123-001AB
98
TURVALLISUUS
