Abarth 124 Spider 2016 Käyttö- ja huolto-ohjekirja (in Finnish)

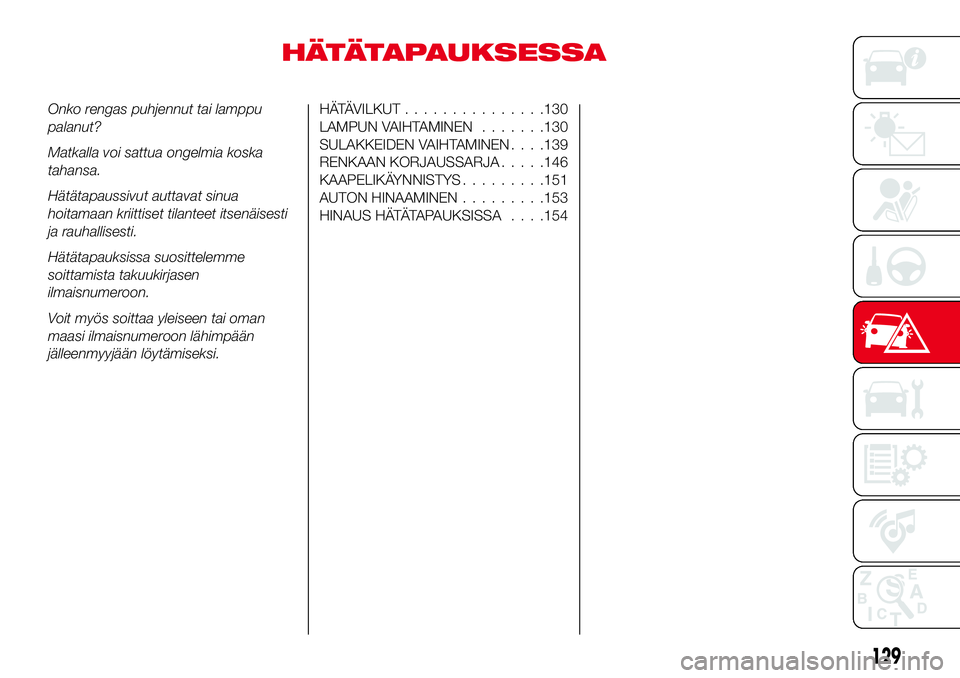

HÄTÄTAPAUKSESSA
Onko rengas puhjennut tai lamppu
palanut?
Matkalla voi sattua ongelmia koska
tahansa.
Hätätapaussivut auttavat sinua
hoitamaan kriittiset tilanteet itsenäisesti
ja rauhallisesti.
Hätätapauksissa suosittelemme
soittamista takuukirjasen
ilmaisnumeroon.
Voit myös soittaa yleiseen tai oman
maasi ilmaisnumeroon lähimpään
jälleenmyyjään löytämiseksi.HÄTÄVILKUT...............130
LAMPUN VAIHTAMINEN.......130
SULAKKEIDEN VAIHTAMINEN. . . .139
RENKAAN KORJAUSSARJA.....146
KAAPELIKÄYNNISTYS.........151
AUTON HINAAMINEN.........153
HINAUS HÄTÄTA PAUKSISSA. . . .154
129

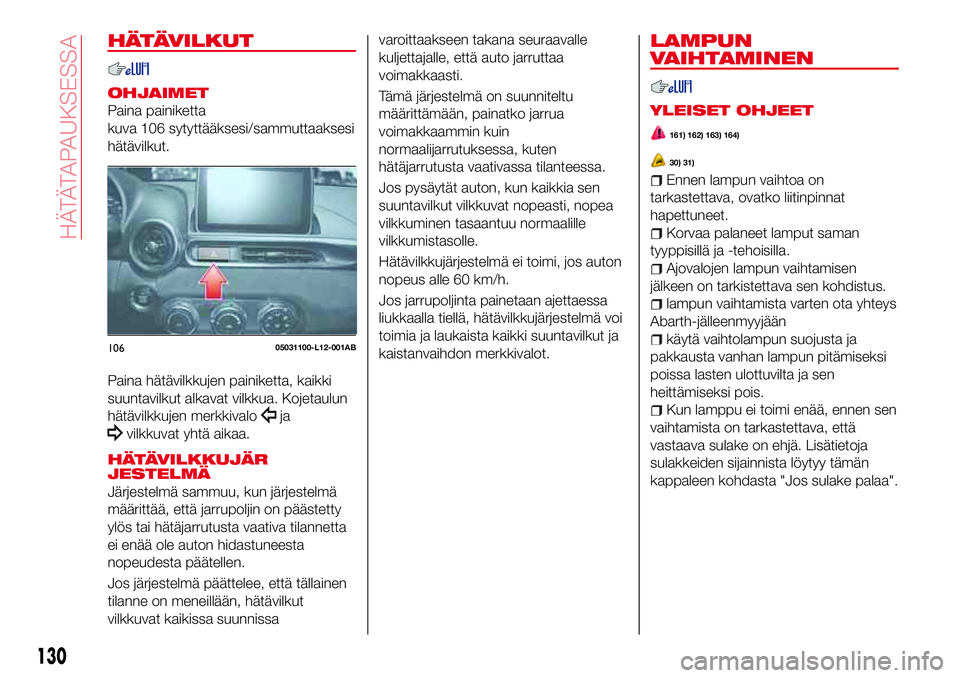

HÄTÄVILKUT
OHJAIMET
Paina painiketta
kuva 106 sytyttääksesi/sammuttaaksesi
hätävilkut.
Paina hätävilkkujen painiketta, kaikki
suuntavilkut alkavat vilkkua. Kojetaulun
hätävilkkujen merkkivalo
ja
vilkkuvat yhtä aikaa.
HÄTÄVILKKUJÄR
JESTELMÄ
Järjestelmä sammuu, kun järjestelmä
määrittää, että jarrupoljin on päästetty
ylös tai hätäjarrutusta vaativa tilannetta
ei enää ole auton hidastuneesta
nopeudesta päätellen.
Jos järjestelmä päättelee, että tällainen
tilanne on meneillään, hätävilkut
vilkkuvat kaikissa suunnissavaroittaakseen takana seuraavalle
kuljettajalle, että auto jarruttaa
voimakkaasti.
Tämä järjestelmä on suunniteltu
määrittämään, painatko jarrua
voimakkaammin kuin
normaalijarrutuksessa, kuten
hätäjarrutusta vaativassa tilanteessa.
Jos pysäytät auton, kun kaikkia sen
suuntavilkut vilkkuvat nopeasti, nopea
vilkkuminen tasaantuu normaalille
vilkkumistasolle.
Hätävilkkujärjestelmä ei toimi, jos auton
nopeus alle 60 km/h.
Jos jarrupoljinta painetaan ajettaessa
liukkaalla tiellä, hätävilkkujärjestelmä voi
toimia ja laukaista kaikki suuntavilkut ja
kaistanvaihdon merkkivalot.
LAMPUN
VAIHTAMINEN
YLEISET OHJEET
161) 162) 163) 164)
30) 31)
Ennen lampun vaihtoa on
tarkastettava, ovatko liitinpinnat
hapettuneet.
Korvaa palaneet lamput saman
tyyppisillä ja -tehoisilla.
Ajovalojen lampun vaihtamisen
jälkeen on tarkistettava sen kohdistus.
lampun vaihtamista varten ota yhteys
Abarth-jälleenmyyjään
käytä vaihtolampun suojusta ja
pakkausta vanhan lampun pitämiseksi
poissa lasten ulottuvilta ja sen
heittämiseksi pois.
Kun lamppu ei toimi enää, ennen sen
vaihtamista on tarkastettava, että
vastaava sulake on ehjä. Lisätietoja
sulakkeiden sijainnista löytyy tämän
kappaleen kohdasta "Jos sulake palaa".
10605031100-L12-001AB
130
H ÄTÄTA PAUKSESSA

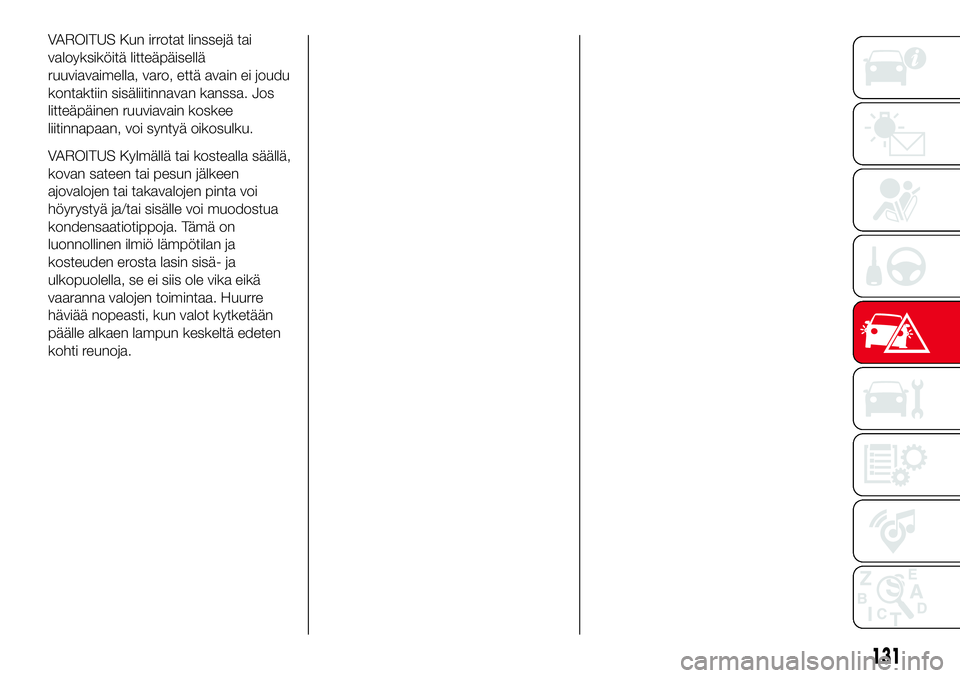

VAROITUS Kun irrotat linssejä tai
valoyksiköitä litteäpäisellä
ruuviavaimella, varo, että avain ei joudu
kontaktiin sisäliitinnavan kanssa. Jos
litteäpäinen ruuviavain koskee
liitinnapaan, voi syntyä oikosulku.
VAROITUS Kylmällä tai kostealla säällä,
kovan sateen tai pesun jälkeen
ajovalojen tai takavalojen pinta voi
höyrystyä ja/tai sisälle voi muodostua
kondensaatiotippoja. Tämä on
luonnollinen ilmiö lämpötilan ja
kosteuden erosta lasin sisä- ja
ulkopuolella, se ei siis ole vika eikä
vaaranna valojen toimintaa. Huurre
häviää nopeasti, kun valot kytketään
päälle alkaen lampun keskeltä edeten
kohti reunoja.
131

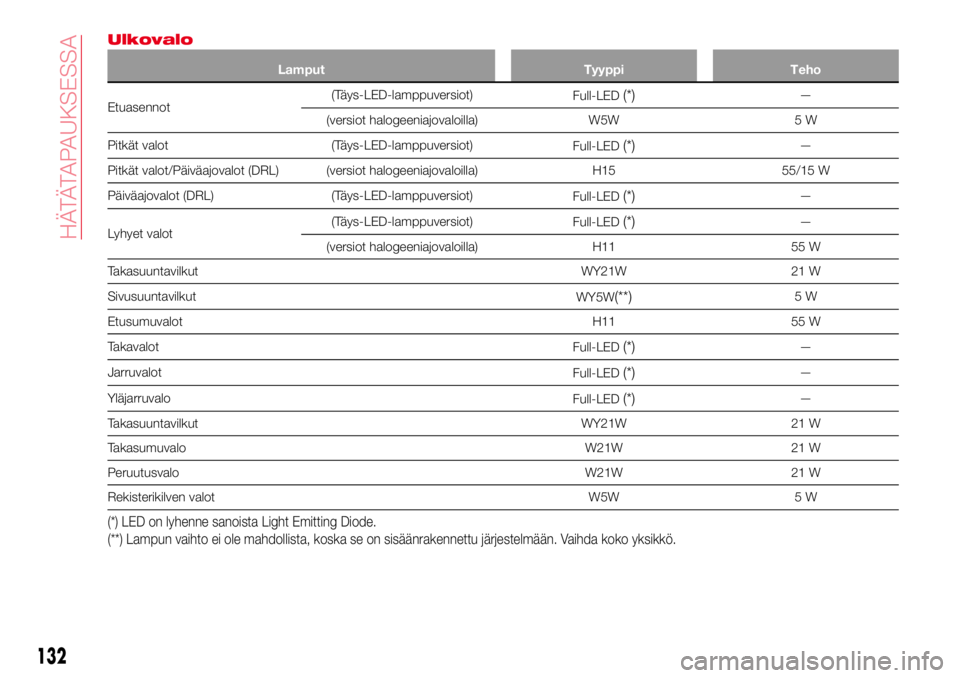

Ulkovalo
Lamput Tyyppi Teho
Etuasennot(Täys-LED-lamppuversiot)
Full-LED(*)—
(versiot halogeeniajovaloilla) W5W 5 W
Pitkät valot (Täys-LED-lamppuversiot)
Full-LED
(*)—
Pitkät valot/Päiväajovalot (DRL) (versiot halogeeniajovaloilla) H15 55/15 W
Päiväajovalot (DRL) (Täys-LED-lamppuversiot)
Full-LED
(*)—
Lyhyet valot(Täys-LED-lamppuversiot)
Full-LED
(*)—
(versiot halogeeniajovaloilla) H11 55 W
Takasuuntavilkut WY21W 21 W
Sivusuuntavilkut
WY5W
(**)5W
Etusumuvalot H11 55 W
Takavalot
Full-LED
(*)—
Jarruvalot
Full-LED
(*)—
Yläjarruvalo
Full-LED
(*)—
Takasuuntavilkut WY21W 21 W
Takasumuvalo W21W 21 W
Peruutusvalo W21W 21 W
Rekisterikilven valot W5W 5 W
(*) LED on lyhenne sanoista Light Emitting Diode.
(**) Lampun vaihto ei ole mahdollista, koska se on sisäänrakennettu järjestelmään. Vaihda koko yksikkö.
132
H ÄTÄTA PAUKSESSA

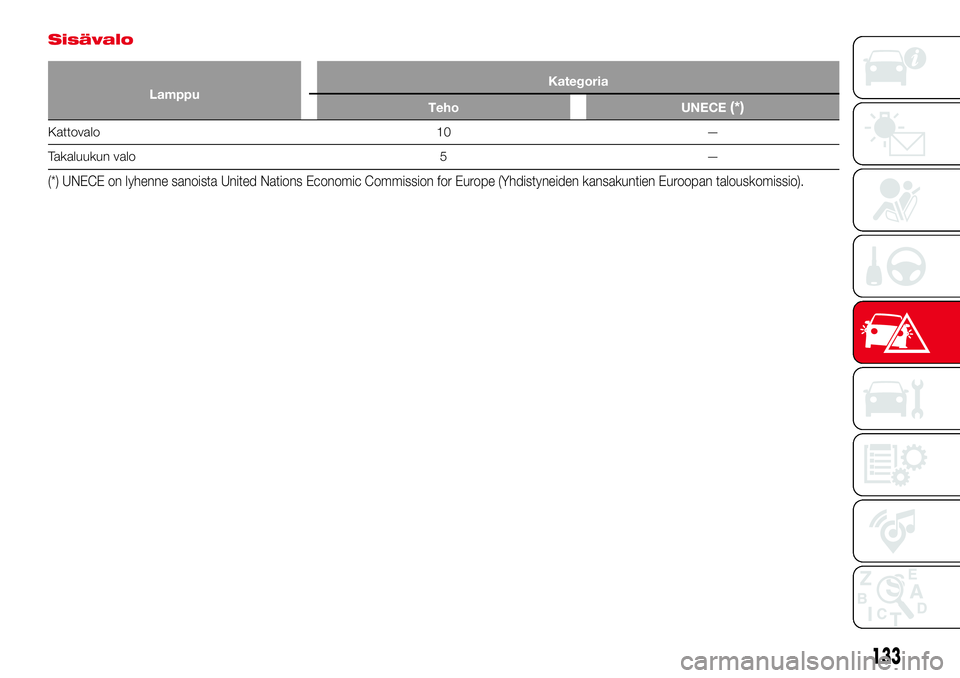

Sisävalo
LamppuKategoria
Teho UNECE(*)
Kattovalo 10 —
Takaluukun valo 5 —
(*) UNECE on lyhenne sanoista United Nations Economic Commission for Europe (Yhdistyneiden kansakuntien Euroopan talouskomissio).
133

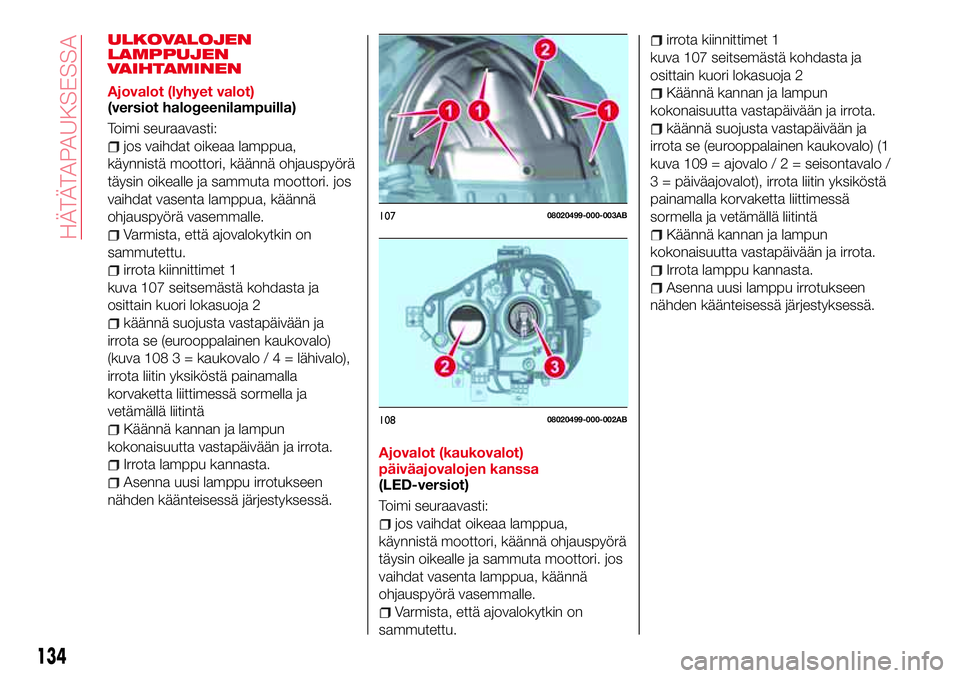

ULKOVALOJEN
LAMPPUJEN
VAIHTAMINEN
Ajovalot (lyhyet valot)
(versiot halogeenilampuilla)
Toimi seuraavasti:
jos vaihdat oikeaa lamppua,
käynnistä moottori, käännä ohjauspyörä
täysin oikealle ja sammuta moottori. jos
vaihdat vasenta lamppua, käännä
ohjauspyörä vasemmalle.
Varmista, että ajovalokytkin on
sammutettu.
irrota kiinnittimet 1
kuva 107 seitsemästä kohdasta ja
osittain kuori lokasuoja 2
käännä suojusta vastapäivään ja
irrota se (eurooppalainen kaukovalo)
(kuva 108 3 = kaukovalo/4=lähivalo),
irrota liitin yksiköstä painamalla
korvaketta liittimessä sormella ja
vetämällä liitintä
Käännä kannan ja lampun
kokonaisuutta vastapäivään ja irrota.
Irrota lamppu kannasta.
Asenna uusi lamppu irrotukseen
nähden käänteisessä järjestyksessä.Ajovalot (kaukovalot)
päiväajovalojen kanssa
(LED-versiot)
Toimi seuraavasti:
jos vaihdat oikeaa lamppua,
käynnistä moottori, käännä ohjauspyörä
täysin oikealle ja sammuta moottori. jos
vaihdat vasenta lamppua, käännä
ohjauspyörä vasemmalle.
Varmista, että ajovalokytkin on
sammutettu.
irrota kiinnittimet 1
kuva 107 seitsemästä kohdasta ja
osittain kuori lokasuoja 2
Käännä kannan ja lampun
kokonaisuutta vastapäivään ja irrota.
käännä suojusta vastapäivään ja
irrota se (eurooppalainen kaukovalo) (1
kuva 109 = ajovalo/2=seisontavalo /
3 = päiväajovalot), irrota liitin yksiköstä
painamalla korvaketta liittimessä
sormella ja vetämällä liitintä
Käännä kannan ja lampun
kokonaisuutta vastapäivään ja irrota.
Irrota lamppu kannasta.
Asenna uusi lamppu irrotukseen
nähden käänteisessä järjestyksessä.
10708020499-000-003AB
10808020499-000-002AB
134
H ÄTÄTA PAUKSESSA

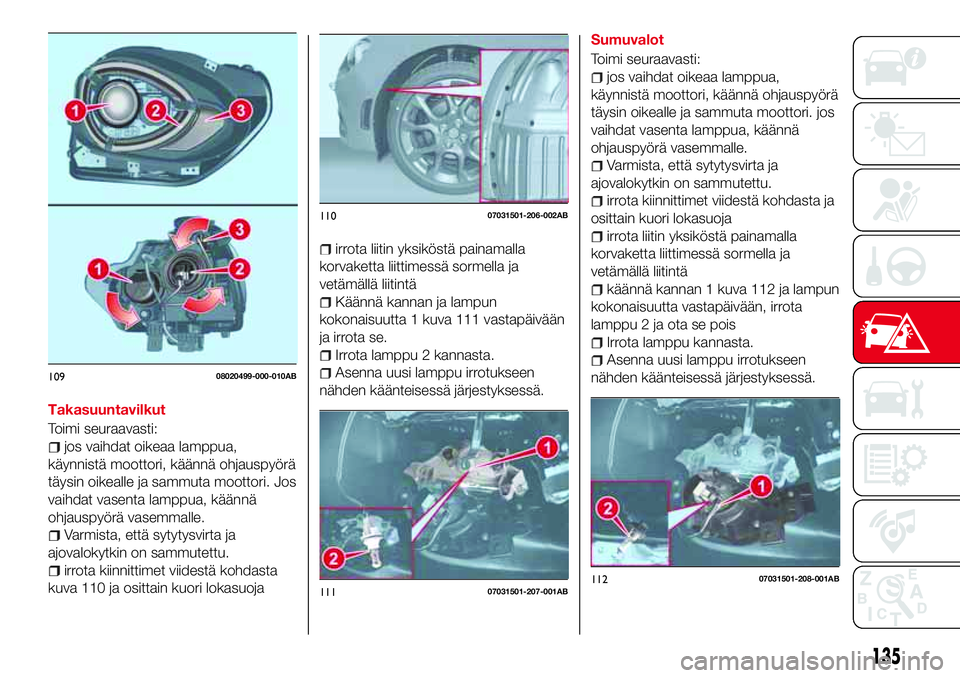

Takasuuntavilkut
Toimi seuraavasti:
jos vaihdat oikeaa lamppua,
käynnistä moottori, käännä ohjauspyörä
täysin oikealle ja sammuta moottori. Jos
vaihdat vasenta lamppua, käännä
ohjauspyörä vasemmalle.
Varmista, että sytytysvirta ja
ajovalokytkin on sammutettu.
irrota kiinnittimet viidestä kohdasta
kuva 110 ja osittain kuori lokasuoja
irrota liitin yksiköstä painamalla
korvaketta liittimessä sormella ja
vetämällä liitintä
Käännä kannan ja lampun
kokonaisuutta 1 kuva 111 vastapäivään
ja irrota se.
Irrota lamppu 2 kannasta.
Asenna uusi lamppu irrotukseen
nähden käänteisessä järjestyksessä.Sumuvalot
Toimi seuraavasti:
jos vaihdat oikeaa lamppua,
käynnistä moottori, käännä ohjauspyörä
täysin oikealle ja sammuta moottori. jos
vaihdat vasenta lamppua, käännä
ohjauspyörä vasemmalle.
Varmista, että sytytysvirta ja
ajovalokytkin on sammutettu.
irrota kiinnittimet viidestä kohdasta ja
osittain kuori lokasuoja
irrota liitin yksiköstä painamalla
korvaketta liittimessä sormella ja
vetämällä liitintä
käännä kannan 1 kuva 112 ja lampun
kokonaisuutta vastapäivään, irrota
lamppu 2 ja ota se pois
Irrota lamppu kannasta.
Asenna uusi lamppu irrotukseen
nähden käänteisessä järjestyksessä.10908020499-000-010AB
11007031501-206-002AB
11107031501-207-001AB11207031501-208-001AB
135

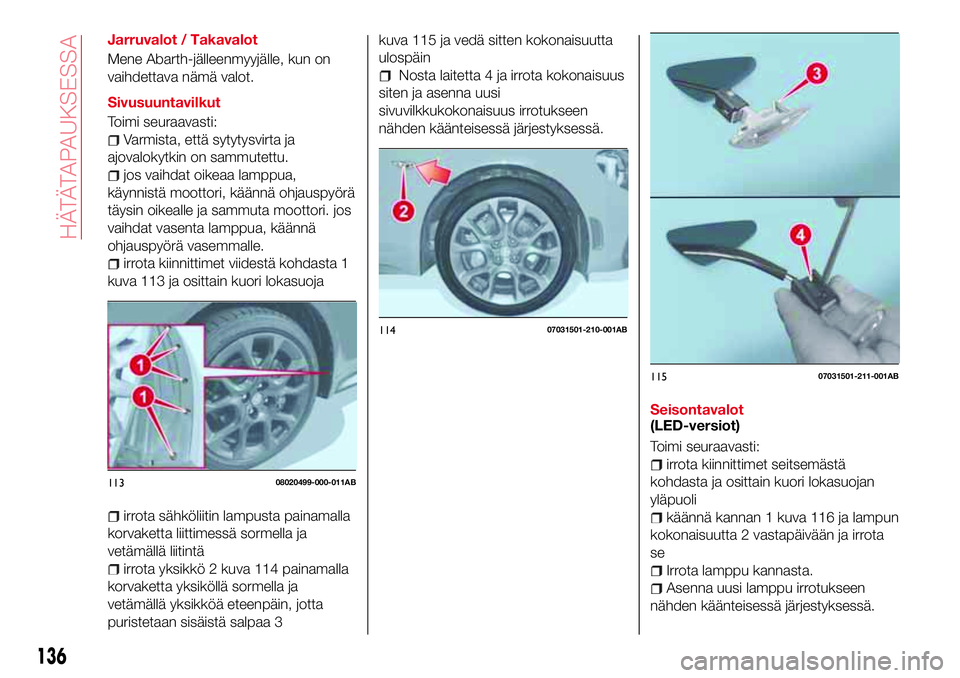

Jarruvalot / Takavalot
Mene Abarth-jälleenmyyjälle, kun on
vaihdettava nämä valot.
Sivusuuntavilkut
Toimi seuraavasti:
Varmista, että sytytysvirta ja
ajovalokytkin on sammutettu.
jos vaihdat oikeaa lamppua,
käynnistä moottori, käännä ohjauspyörä
täysin oikealle ja sammuta moottori. jos
vaihdat vasenta lamppua, käännä
ohjauspyörä vasemmalle.
irrota kiinnittimet viidestä kohdasta 1
kuva 113 ja osittain kuori lokasuoja
irrota sähköliitin lampusta painamalla
korvaketta liittimessä sormella ja
vetämällä liitintä
irrota yksikkö 2 kuva 114 painamalla
korvaketta yksiköllä sormella ja
vetämällä yksikköä eteenpäin, jotta
puristetaan sisäistä salpaa 3kuva 115 ja vedä sitten kokonaisuutta
ulospäin
Nosta laitetta 4 ja irrota kokonaisuus
siten ja asenna uusi
sivuvilkkukokonaisuus irrotukseen
nähden käänteisessä järjestyksessä.
Seisontavalot
(LED-versiot)
Toimi seuraavasti:
irrota kiinnittimet seitsemästä
kohdasta ja osittain kuori lokasuojan
yläpuoli
käännä kannan 1 kuva 116 ja lampun
kokonaisuutta 2 vastapäivään ja irrota
se
Irrota lamppu kannasta.
Asenna uusi lamppu irrotukseen
nähden käänteisessä järjestyksessä.
11308020499-000-011AB
11407031501-210-001AB
11507031501-211-001AB
136
H ÄTÄTA PAUKSESSA

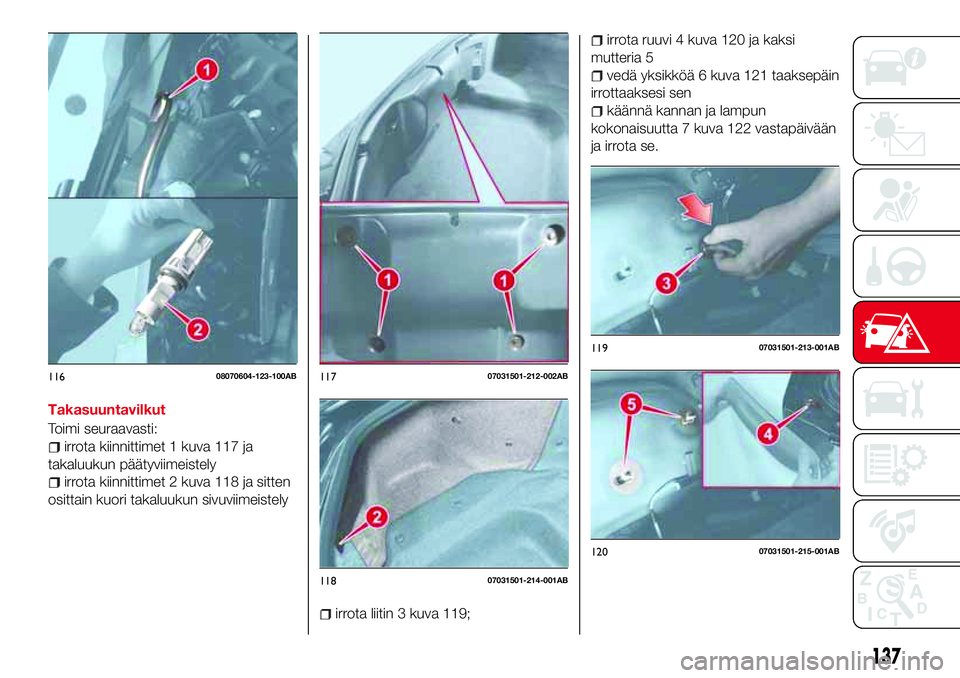

Takasuuntavilkut
Toimi seuraavasti:
irrota kiinnittimet 1 kuva 117 ja
takaluukun päätyviimeistely
irrota kiinnittimet 2 kuva 118 ja sitten
osittain kuori takaluukun sivuviimeistely
irrota liitin 3 kuva 119;
irrota ruuvi 4 kuva 120 ja kaksi
mutteria 5
vedä yksikköä 6 kuva 121 taaksepäin
irrottaaksesi sen
käännä kannan ja lampun
kokonaisuutta 7 kuva 122 vastapäivään
ja irrota se.
11608070604-123-100AB11707031501-212-002AB
11807031501-214-001AB
11907031501-213-001AB
12007031501-215-001AB
137

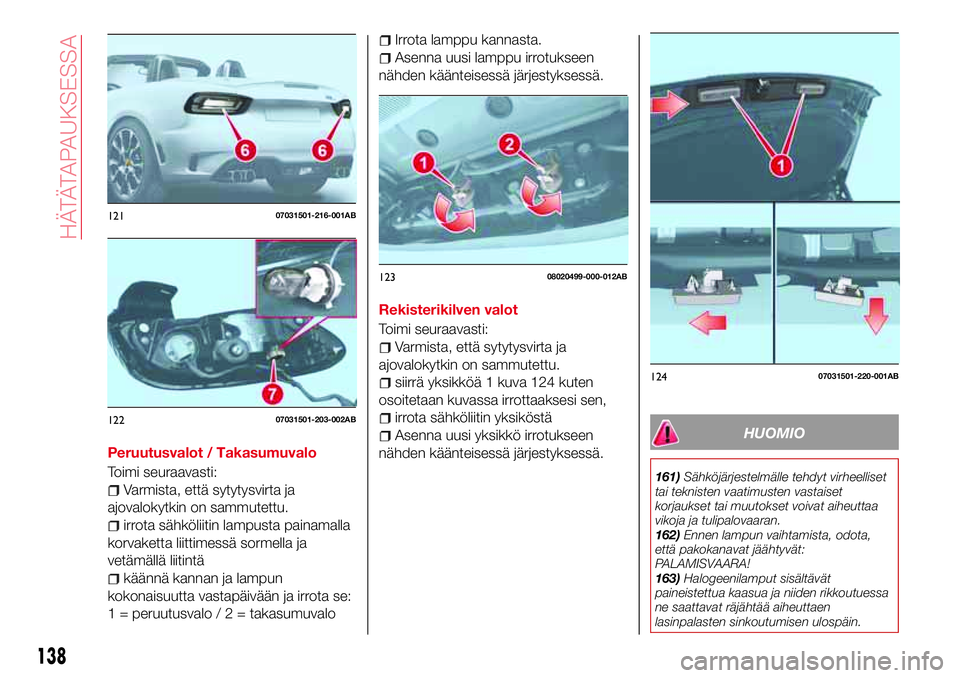

Peruutusvalot / Takasumuvalo
Toimi seuraavasti:
Varmista, että sytytysvirta ja
ajovalokytkin on sammutettu.
irrota sähköliitin lampusta painamalla
korvaketta liittimessä sormella ja
vetämällä liitintä
käännä kannan ja lampun
kokonaisuutta vastapäivään ja irrota se:
1 = peruutusvalo/2=takasumuvalo
Irrota lamppu kannasta.
Asenna uusi lamppu irrotukseen
nähden käänteisessä järjestyksessä.
Rekisterikilven valot
Toimi seuraavasti:
Varmista, että sytytysvirta ja
ajovalokytkin on sammutettu.
siirrä yksikköä 1 kuva 124 kuten
osoitetaan kuvassa irrottaaksesi sen,
irrota sähköliitin yksiköstä
Asenna uusi yksikkö irrotukseen
nähden käänteisessä järjestyksessä.HUOMIO
161)Sähköjärjestelmälle tehdyt virheelliset
tai teknisten vaatimusten vastaiset
korjaukset tai muutokset voivat aiheuttaa
vikoja ja tulipalovaaran.
162)Ennen lampun vaihtamista, odota,
että pakokanavat jäähtyvät:
PALAMISVAARA!
163)Halogeenilamput sisältävät
paineistettua kaasua ja niiden rikkoutuessa
ne saattavat räjähtää aiheuttaen
lasinpalasten sinkoutumisen ulospäin.
12107031501-216-001AB
12207031501-203-002AB
12308020499-000-012AB
12407031501-220-001AB
138
H ÄTÄTA PAUKSESSA
