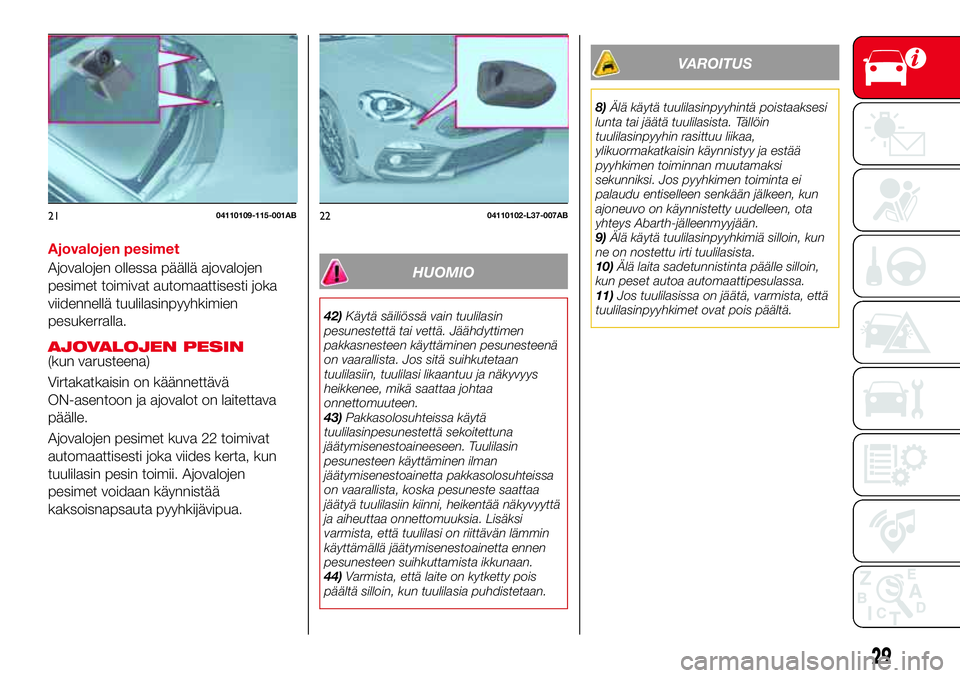

Ajovalojen pesimet
Ajovalojen ollessa päällä ajovalojen
pesimet toimivat automaattisesti joka
viidennellä tuulilasinpyyhkimien
pesukerralla.
AJOVALOJEN PESIN(kun varusteena)
Virtakatkaisin on käännettävä
ON-asentoon ja ajovalot on laitettava
päälle.
Ajovalojen pesimet kuva 22 toimivat
automaattisesti joka viides kerta, kun
tuulilasin pesin toimii. Ajovalojen
pesimet voidaan käynnistää
kaksoisnapsauta pyyhkijävipua.
HUOMIO
42)Käytä säiliössä vain tuulilasin
pesunestettä tai vettä. Jäähdyttimen
pakkasnesteen käyttäminen pesunesteenä
on vaarallista. Jos sitä suihkutetaan
tuulilasiin, tuulilasi likaantuu ja näkyvyys
heikkenee, mikä saattaa johtaa
onnettomuuteen.
43)Pakkasolosuhteissa käytä
tuulilasinpesunestettä sekoitettuna
jäätymisenestoaineeseen. Tuulilasin
pesunesteen käyttäminen ilman
jäätymisenestoainetta pakkasolosuhteissa
on vaarallista, koska pesuneste saattaa
jäätyä tuulilasiin kiinni, heikentää näkyvyyttä
ja aiheuttaa onnettomuuksia. Lisäksi
varmista, että tuulilasi on riittävän lämmin
käyttämällä jäätymisenestoainetta ennen
pesunesteen suihkuttamista ikkunaan.
44)Varmista, että laite on kytketty pois
päältä silloin, kun tuulilasia puhdistetaan.
VAROITUS
8)Älä käytä tuulilasinpyyhintä poistaaksesi
lunta tai jäätä tuulilasista. Tällöin
tuulilasinpyyhin rasittuu liikaa,
ylikuormakatkaisin käynnistyy ja estää
pyyhkimen toiminnan muutamaksi
sekunniksi. Jos pyyhkimen toiminta ei
palaudu entiselleen senkään jälkeen, kun
ajoneuvo on käynnistetty uudelleen, ota
yhteys Abarth-jälleenmyyjään.
9)Älä käytä tuulilasinpyyhkimiä silloin, kun
ne on nostettu irti tuulilasista.
10)Älä laita sadetunnistinta päälle silloin,
kun peset autoa automaattipesulassa.
11)Jos tuulilasissa on jäätä, varmista, että
tuulilasinpyyhkimet ovat pois päältä.
2104110109-115-001AB2204110102-L37-007AB
29

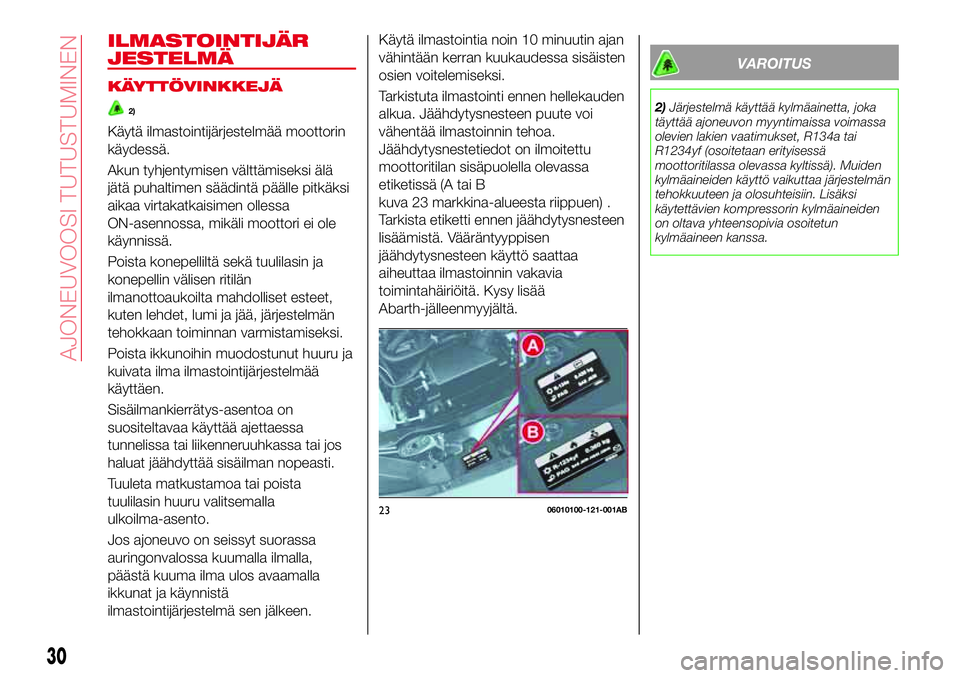

ILMASTOINTIJÄR
JESTELMÄ
KÄYTTÖVINKKEJÄ
2)
Käytä ilmastointijärjestelmää moottorin
käydessä.
Akun tyhjentymisen välttämiseksi älä
jätä puhaltimen säädintä päälle pitkäksi
aikaa virtakatkaisimen ollessa
ON-asennossa, mikäli moottori ei ole
käynnissä.
Poista konepelliltä sekä tuulilasin ja
konepellin välisen ritilän
ilmanottoaukoilta mahdolliset esteet,
kuten lehdet, lumi ja jää, järjestelmän
tehokkaan toiminnan varmistamiseksi.
Poista ikkunoihin muodostunut huuru ja
kuivata ilma ilmastointijärjestelmää
käyttäen.
Sisäilmankierrätys-asentoa on
suositeltavaa käyttää ajettaessa
tunnelissa tai liikenneruuhkassa tai jos
haluat jäähdyttää sisäilman nopeasti.
Tuuleta matkustamoa tai poista
tuulilasin huuru valitsemalla
ulkoilma-asento.
Jos ajoneuvo on seissyt suorassa
auringonvalossa kuumalla ilmalla,
päästä kuuma ilma ulos avaamalla
ikkunat ja käynnistä
ilmastointijärjestelmä sen jälkeen.Käytä ilmastointia noin 10 minuutin ajan
vähintään kerran kuukaudessa sisäisten
osien voitelemiseksi.
Tarkistuta ilmastointi ennen hellekauden
alkua. Jäähdytysnesteen puute voi
vähentää ilmastoinnin tehoa.
Jäähdytysnestetiedot on ilmoitettu
moottoritilan sisäpuolella olevassa
etiketissä (A tai B
kuva 23 markkina-alueesta riippuen) .
Tarkista etiketti ennen jäähdytysnesteen
lisäämistä. Vääräntyyppisen
jäähdytysnesteen käyttö saattaa
aiheuttaa ilmastoinnin vakavia
toimintahäiriöitä. Kysy lisää
Abarth-jälleenmyyjältä.
VAROITUS
2)Järjestelmä käyttää kylmäainetta, joka
täyttää ajoneuvon myyntimaissa voimassa
olevien lakien vaatimukset, R134a tai
R1234yf (osoitetaan erityisessä
moottoritilassa olevassa kyltissä). Muiden
kylmäaineiden käyttö vaikuttaa järjestelmän
tehokkuuteen ja olosuhteisiin. Lisäksi
käytettävien kompressorin kylmäaineiden
on oltava yhteensopivia osoitetun
kylmäaineen kanssa.
2306010100-121-001AB
30
AJONEUVOOSI TUTUSTUMINEN

KÄSIKÄYTTÖINEN ILMASTOINTIJÄRJESTELMÄ
2406010300-122-099AB
31

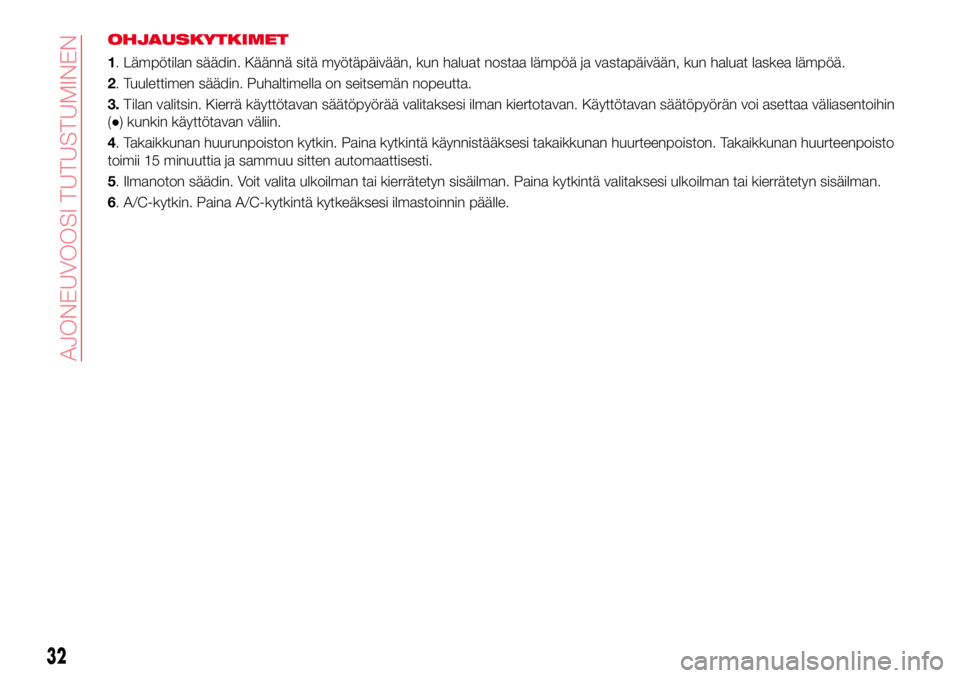

OHJAUSKYTKIMET
1. Lämpötilan säädin. Käännä sitä myötäpäivään, kun haluat nostaa lämpöä ja vastapäivään, kun haluat laskea lämpöä.
2. Tuulettimen säädin. Puhaltimella on seitsemän nopeutta.
3.Tilan valitsin. Kierrä käyttötavan säätöpyörää valitaksesi ilman kiertotavan. Käyttötavan säätöpyörän voi asettaa väliasentoihin
(●) kunkin käyttötavan väliin.
4. Takaikkunan huurunpoiston kytkin. Paina kytkintä käynnistääksesi takaikkunan huurteenpoiston. Takaikkunan huurteenpoisto
toimii 15 minuuttia ja sammuu sitten automaattisesti.
5. Ilmanoton säädin. Voit valita ulkoilman tai kierrätetyn sisäilman. Paina kytkintä valitaksesi ulkoilman tai kierrätetyn sisäilman.
6. A/C-kytkin. Paina A/C-kytkintä kytkeäksesi ilmastoinnin päälle.
32
AJONEUVOOSI TUTUSTUMINEN

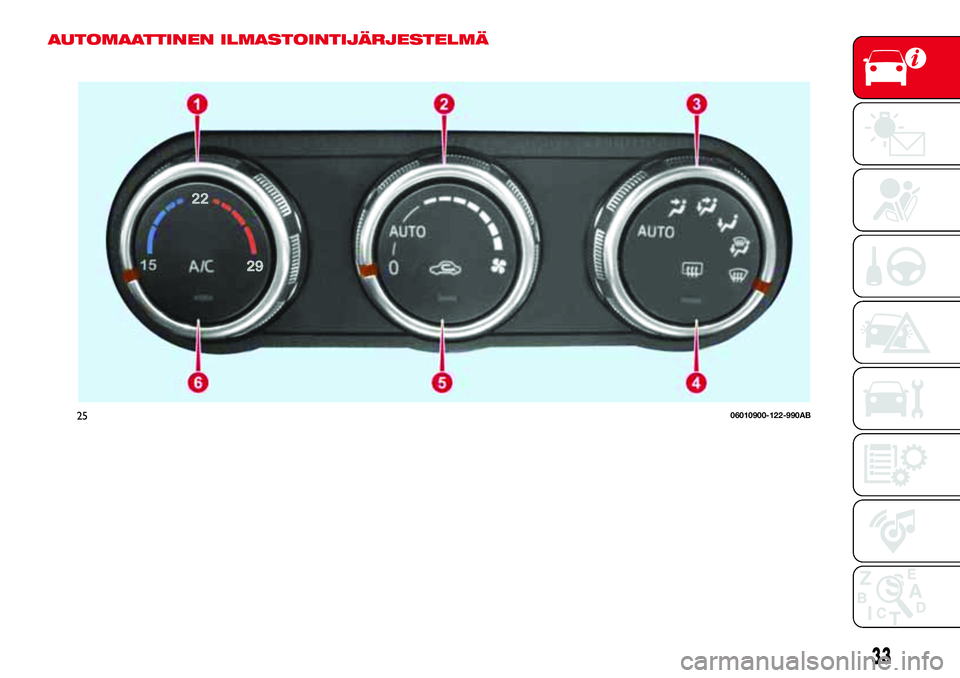

AUTOMAATTINEN ILMASTOINTIJÄRJESTELMÄ
2506010900-122-990AB
33

OHJAUSKYTKIMET
1. Lämpötilan säädin.
2. Tuulettimen säädin. Puhaltimella on seitsemän nopeutta.AUTO-asento: ilmavirran määrää säädetään automaattisesti
säädetyn lämpötilan mukaan.Muu kuin AUTO-asento: ilmavirran määrää voi säätää halutulle tasolle kiertämällä säätöpyörää.
0-asento: järjestelmän sammuttamiseksi säätöpyörä on asetettava asentoon 0.
3.Tilan valitsin. Kierrä käyttötavan säätöpyörää valitaksesi ilman kiertotavan.AUTO-asento: ilmavirran määrä mukautuu
automaattisesti valitun lämpötilan mukaan. Except AUTO -asento: haluttu ilmavirran asento voidaan valita kääntämällä säädintä.
4. Takaikkunan huurunpoiston kytkin. Paina kytkintä käynnistääksesi takaikkunan huurteenpoiston. Takaikkunan huurteenpoisto
toimii 15 minuuttia ja sammuu sitten automaattisesti.
5. Ilmanoton säädin. Voit valita ulkoilman tai kierrätetyn sisäilman. Paina kytkintä valitaksesi ulkoilman tai kierrätetyn sisäilman.
6. A/C-kytkin. Ilmastointi (jäähdytys/kosteudenpoistotoiminto) voidaan kytkeä päälle ja pois kytkimellä, kun puhalluksen
ohjauksen säätöpyörä on jossain muussa asennossa kuin 0.
34
AJONEUVOOSI TUTUSTUMINEN

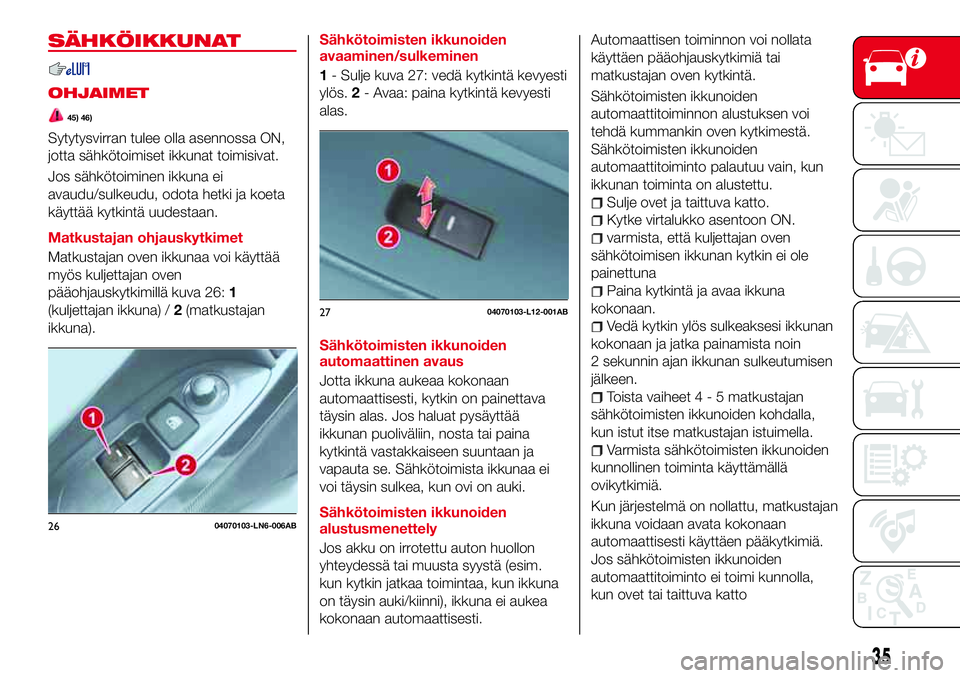

SÄHKÖIKKUNAT
OHJAIMET
45) 46)
Sytytysvirran tulee olla asennossa ON,
jotta sähkötoimiset ikkunat toimisivat.
Jos sähkötoiminen ikkuna ei
avaudu/sulkeudu, odota hetki ja koeta
käyttää kytkintä uudestaan.
Matkustajan ohjauskytkimet
Matkustajan oven ikkunaa voi käyttää
myös kuljettajan oven
pääohjauskytkimillä kuva 26:1
(kuljettajan ikkuna) /2(matkustajan
ikkuna).Sähkötoimisten ikkunoiden
avaaminen/sulkeminen
1- Sulje kuva 27: vedä kytkintä kevyesti
ylös.2- Avaa: paina kytkintä kevyesti
alas.
Sähkötoimisten ikkunoiden
automaattinen avaus
Jotta ikkuna aukeaa kokonaan
automaattisesti, kytkin on painettava
täysin alas. Jos haluat pysäyttää
ikkunan puoliväliin, nosta tai paina
kytkintä vastakkaiseen suuntaan ja
vapauta se. Sähkötoimista ikkunaa ei
voi täysin sulkea, kun ovi on auki.
Sähkötoimisten ikkunoiden
alustusmenettely
Jos akku on irrotettu auton huollon
yhteydessä tai muusta syystä (esim.
kun kytkin jatkaa toimintaa, kun ikkuna
on täysin auki/kiinni), ikkuna ei aukea
kokonaan automaattisesti.Automaattisen toiminnon voi nollata
käyttäen pääohjauskytkimiä tai
matkustajan oven kytkintä.
Sähkötoimisten ikkunoiden
automaattitoiminnon alustuksen voi
tehdä kummankin oven kytkimestä.
Sähkötoimisten ikkunoiden
automaattitoiminto palautuu vain, kun
ikkunan toiminta on alustettu.
Sulje ovet ja taittuva katto.
Kytke virtalukko asentoon ON.
varmista, että kuljettajan oven
sähkötoimisen ikkunan kytkin ei ole
painettuna
Paina kytkintä ja avaa ikkuna
kokonaan.
Vedä kytkin ylös sulkeaksesi ikkunan
kokonaan ja jatka painamista noin
2 sekunnin ajan ikkunan sulkeutumisen
jälkeen.
Toista vaiheet4-5matkustajan
sähkötoimisten ikkunoiden kohdalla,
kun istut itse matkustajan istuimella.
Varmista sähkötoimisten ikkunoiden
kunnollinen toiminta käyttämällä
ovikytkimiä.
Kun järjestelmä on nollattu, matkustajan
ikkuna voidaan avata kokonaan
automaattisesti käyttäen pääkytkimiä.
Jos sähkötoimisten ikkunoiden
automaattitoiminto ei toimi kunnolla,
kun ovet tai taittuva katto
2604070103-LN6-006AB
2704070103-L12-001AB
35

avataan/suljetaan, nollaa toiminto yllä
kuvatulla tavalla.
SÄHKÖIKKUNAN
LUKITUSPAINIKE
Tämä toiminto estää matkustajan
sähköikkunan käytön. Pidä painike
lukitusasennossa, kun ajoneuvossa on
lapsia.
1 - Lukittu-asento (painike alas
painettuna)kuva 28: vain kuljettajan
sähköikkunaa voidaan käyttää.
2 - Avattu-asento (painike
ylhäällä): kummankin oven
sähköikkunoita voidaan käyttää.
VAROITUS Kun sähköikkunan
lukituspainike on lukittu-asennossa,
matkustajan sähköikkunan
lukituspainikkeen merkkivalo on
sammuksissa. Valoa voi olla vaikea
nähdä ympäröivistä
valaistusolosuhteista riippuen.
HUOMIO
45)Varmista ennen ikkunan sulkemista,
että ikkuna-aukossa ei ole esteitä:
sähköikkunan sulkeminen voi olla
vaarallista. Käden, pään tai kaulan
jääminen sulkeutuvan ikkunan väliin voi
aiheuttaa vakavia vammoja tai johtaa jopa
kuolemaan. Tämä varoitus koskee
erityisesti lapsia.
46)Lasten ei pidä koskaan antaa leikkiä
sähköikkunan painikkeilla: jos sähköikkunan
painikkeita ei ole lukittu sähköikkunan
lukituspainikkeella, lapset saattavat sulkea
ikkunan vahingossa; tämä voi aiheuttaa
vakavia vammoja, jos lapsen käsi, pää tai
kaula jää sulkeutuvan ikkunan väliin.
SISÄTILAN
VARUSTEET
LISÄVARUSTEPISTOKE
Lisävarustepistoke sijaitsee matkustajan
puolella jalkatilan perällä kuva 29.
Käytä ainoastaan alkuperäisiä
FCA-lisävarusteita tai vastaavia laitteita,
joiden tehontarve ei ole yli 120 W (DC
12V, 10A).
Virta-avaimen tulee olla asennossa ACC
tai ON.
Jotta lisävarustepistoke ei vahingoitu tai
sähkövikaa ei esiinny, on kiinnitettävä
huomiota seuraaviin seikkoihin:
älä käytä lisävarusteita, jotka vaativat
yli 120 W (DC 12V / 10A)
Käytä vain alkuperäisiä
FCA-lisävarusteita tai niitä vastaavia
laitteita.
2804070104-LE2-001AB
2906040400-L12-002AB
36
AJONEUVOOSI TUTUSTUMINEN

Sulje suojus, kun lisävarustepistoke
ei ole käytössä, jotta vieraita esineitä tai
nesteitä ei pääse
lisävarustepistokkeeseen.
Kytke tulppa oikein
lisävarustepistokkeeseen.
Kytke laita tupakansytytintä
lisävarustepistokkeeseen.
Äänentoistossa voi kuulua hälyä
riippuen laitteesta, joka on kiinnitetty
lisävarustepistokkeeseen.
lisävarustepistokkeeseen liitetystä
laitteesta riippuen ajoneuvon
sähköjärjestelmä voi kärsiä ja se
aiheuttaa varoitusvalon syttymisen.
Irrota liitetty laite ja varmista, että
ongelma on ratkennut. Jos ongelma on
ratkennut, irrota laite pistokkeesta ja
katkaise virta. Jos ongelma ei ole
ratkennut, ota yhteys Abarth-
jälleenmyyjään.
VAROITUS Jotta akku ei tyhjenisi, älä
käytä pistoketta pitkään, kun moottorin
on sammutettu tai se käy joutokäyntiä.
TAKALUUKKU
AVAAMINEN
47) 48)
VAROITUS Ennen takaluukun
avaamista sille kertynyt lumi ja jää on
poistettava. Muuten luukku voi
sulkeutua lumen ja jään takia ja
aiheuttaa onnettomuuden.
VAROITUS Ole varovainen, kun
avaat/suljet takaluun kovalla tuulella.
Jos tuuli tarttuu takaluukkuun, se voi
sulkeutua äkkiä ja aiheuttaa
onnettomuuden.
VAROITUS Avaa takaluukku kokonaan
ja varmista, että se pysyy auki. Jos
takaluukku on avattu vain osittain, se
voi mennä kiinni tärinän tai tuulen takia
ja aiheuttaa vammoja.
VAROITUS Sammuta moottori, kun
laitat tavaroita tavaratilaan ja otat niitä
ulos. Muuten voit saada palovammoja
pakokaasujen lämmön takia.
Käytä etävapautuspainiketta
(kun varusteena)
Avaa ovien ja takaluukun lukitus, ja
paina sitten takaluukun sähköistä
avauskytkintä kuva 30 sekä nosta
takaluukkua salvan vapautuessa.
HUOMAUTUSKehittyneenavaimettoman toiminnon kanssa):
lukittu takaluukku voidaan avata myös,
kun avainta kannetaan.
Jos käytössä on edistynyt
avaimeton toiminto
Lukittu takaluukku voidaan avata myös,
kun avainta kannetaan.
Jos takaluukku avataan ovien ollessa
lukittuina, takaluukun salvan
vapautuminen saattaa kestää
muutaman sekunnin sähköisen
avauskytkimen painamisen jälkeen.
Takaluukku voidaan sulkea ovien ollessa
lukittuina ja avaimen ollessa ajoneuvon
sisällä. Jotta avainta ei vahingossa lukita
ajoneuvon sisään, takaluukku voidaan
kuitenkin avata painamalla takakuulun
sähköistä avauskytkintä. Jos takaluukku
ei avaudu tästä huolimatta, paina
sähköistä takaluukun avauskytkintä niin,
3004030201-12A-001AB
37

että takaluukku avautuu täysin
painettuasi takaluukun kokonaan kiinni.
Jos ajoneuvon akku on tyhjä tai
sähköjärjestelmässä on vika ja
takaluukkua ei saa auki, takaluukku
voidaan avata käyttämällä hätäavausta
(katso tämän luvun kappaletta "Kun
takaluukkua ei voida avata").
SULKEMINEN
49) 50)
Paina takaluukku kiinni molemmin
käsin, kunnes lukko napsahtaa kiinni.
Älä paiskaa takaluukkua.
Varmista, että takaluukku on kiinni,
vetämällä sitä ylöspäin.
JOS TAKALUUKKU EI
AVAUDU
Jos paristo on tyhjä, takaluukku ei
avaudu. Tässä tapauksessa takaluukku
voidaan avata vaihtamalla paristo.
Jos takaluukku ei avaudu vielä pariston
vaihtamisen jälkeenkään, ajoneuvon
sähköjärjestelmässä saattaa olla häiriö.
Toimi seuraavasti:
sulje katto ja poista tuulensuoja
kuva 31;
poista ajoneuvon oikealla puolella
olevat kiinnikkeet kuva 32
irrota vähän suojusta ajoneuvon
oikealta puolelta kuva 33;
käännä ja löysää kantaruuveja,
kunnes ne alkavat pyöriä vapaasti
kuva 34
vedä tulppa pois ja avaa takaluukku
kuva 35. Kun olet suorittanut tämän
hätätoimenpiteen, ota yhteys
Abarth-jälleenmyyjään mahdollisimman
pian.
3108080100-125-002AB
3208080100-121-004AB
3308080100-122-001AB
3408080100-999-400AB
38
AJONEUVOOSI TUTUSTUMINEN
