audio Abarth 124 Spider 2016 Manual de Empleo y Cuidado (in Spanish)

no utilice accesorios que requieran
másde120W(CC12V/10A);
utilice accesorios originales de FCA o
equivalentes;
cierre la tapa cuando no utilice la
toma a fin de evitar el ingreso de
objetos extraños y líquidos;
inserte el enchufe correctamente en
la toma;
no inserte el encendedor de
cigarrillos en la toma;
puede haber ruido durante la
reproducción de audio según el
dispositivo que haya conectado a la
toma;
dependiendo del dispositivo
conectado a la toma, podría verse
afectado el sistema eléctrico del
vehículo, lo que hará que se encienda
el testigo de advertencia. Desconecte
dicho dispositivo y asegúrese de que el
problema se haya solucionado. Si se
resuelve el problema, desconecte el
dispositivo de la toma y apague el
encendido. Si el problema no se
resuelve, póngase en contacto con un
concesionario de Abarth.
ADVERTENCIA Para evitar que se
descargue la batería, no utilice la toma
durante periodos largos con el motor
apagado o al ralentí.
PORTÓN DEL
MALETERO
APERTURA
47) 48)
ADVERTENCIA Antes de abrir el portón
del maletero, elimine la nieve y el hielo
acumulados. De lo contrario, el portón
podría cerrarse bajo el peso de la nieve
y el hielo causándole lesiones.
ADVERTENCIA Tenga cuidado cuando
abra o cierre el portón si hay un viento
fuerte. Si el portón recibe el impacto de
una fuerte racha de aire, podría
cerrarse de repente causando lesiones.
ADVERTENCIA Abra el portón del
maletero y asegúrese de que
permanece abierto. Si el portón solo
está parcialmente abierto, podría
cerrarse de golpe debido a la vibración
o las rachas de viento, causando
lesiones.
ADVERTENCIA Cuando cargue o
descargue equipaje del maletero,
apague el motor. De lo contrario, podría
sufrir quemaduras causadas por el
calor de los gases de escape.
Uso del botón de liberación
automática
(si se incluye)
Desbloquee las puertas y el portón, y
después pulse el botón de apertura
eléctrica fig. 30; levante el portón
cuando se suelte el cierre.
NOTACon la función avanzada sin
llave: puede abrir el portón del
maletero aunque esté bloqueado si
lleva consigo la llave.
Con la función avanzada sin llave
Puede abrir el portón del maletero, si
está bloqueado, cuando tenga la llave
consigo.
Si abre el portón del maletero con las
puertas bloqueadas, pueden
necesitarse varios segundos hasta que
se libere el cierre del portón una vez
pulsado el botón de apertura eléctrica.
El portón del maletero puede cerrarse
3004030201-12A-001AB
39

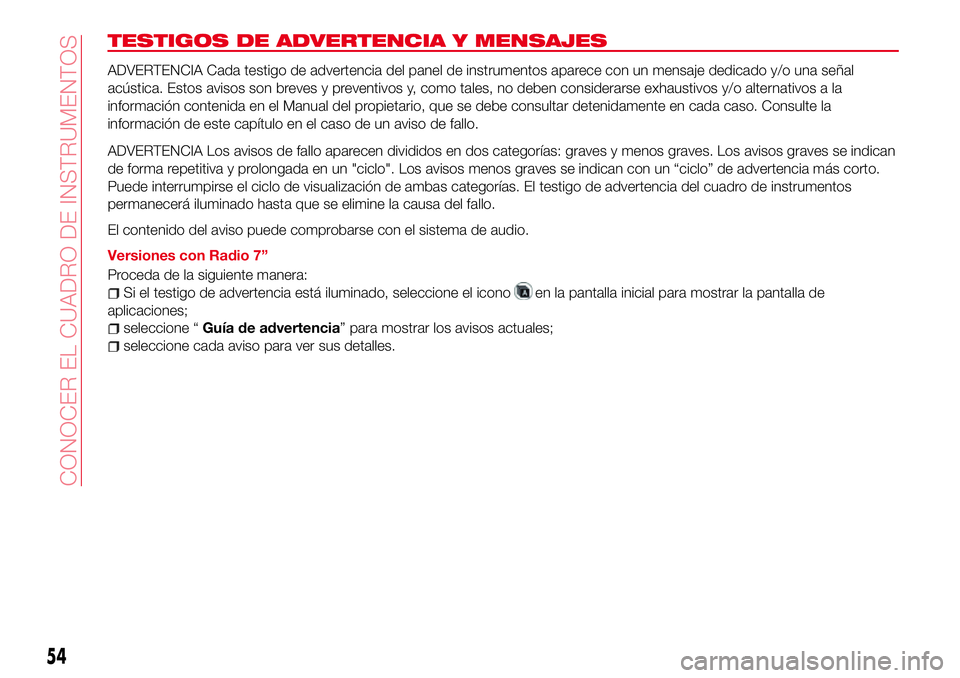

TESTIGOS DE ADVERTENCIA Y MENSAJES
ADVERTENCIA Cada testigo de advertencia del panel de instrumentos aparece con un mensaje dedicado y/o una señal
acústica. Estos avisos son breves y preventivos y, como tales, no deben considerarse exhaustivos y/o alternativos a la
información contenida en el Manual del propietario, que se debe consultar detenidamente en cada caso. Consulte la
información de este capítulo en el caso de un aviso de fallo.
ADVERTENCIA Los avisos de fallo aparecen divididos en dos categorías: graves y menos graves. Los avisos graves se indican
de forma repetitiva y prolongada en un "ciclo". Los avisos menos graves se indican con un “ciclo” de advertencia más corto.
Puede interrumpirse el ciclo de visualización de ambas categorías. El testigo de advertencia del cuadro de instrumentos
permanecerá iluminado hasta que se elimine la causa del fallo.
El contenido del aviso puede comprobarse con el sistema de audio.
Versiones con Radio 7”
Proceda de la siguiente manera:
Si el testigo de advertencia está iluminado, seleccione el iconoen la pantalla inicial para mostrar la pantalla de
aplicaciones;
seleccione “Guía de advertencia” para mostrar los avisos actuales;
seleccione cada aviso para ver sus detalles.
54
CONOCER EL CUADRO DE INSTRUMENTOS

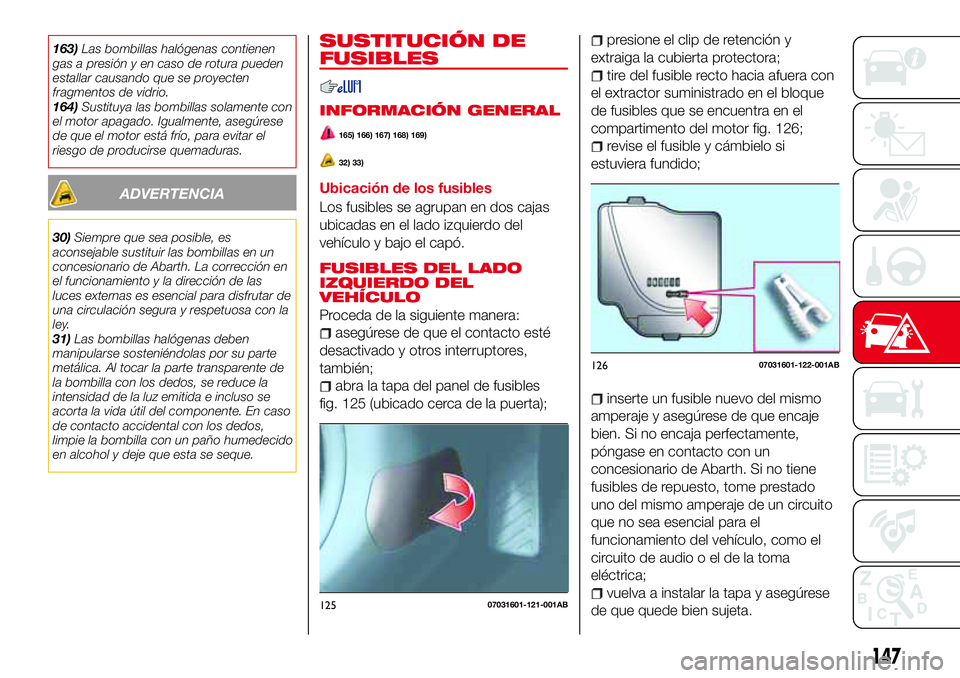

163)Las bombillas halógenas contienen
gas a presión y en caso de rotura pueden
estallar causando que se proyecten
fragmentos de vidrio.
164)Sustituya las bombillas solamente con
el motor apagado. Igualmente, asegúrese
de que el motor está frío, para evitar el
riesgo de producirse quemaduras.
ADVERTENCIA
30)Siempre que sea posible, es
aconsejable sustituir las bombillas en un
concesionario de Abarth. La corrección en
el funcionamiento y la dirección de las
luces externas es esencial para disfrutar de
una circulación segura y respetuosa con la
ley.
31)Las bombillas halógenas deben
manipularse sosteniéndolas por su parte
metálica. Al tocar la parte transparente de
la bombilla con los dedos, se reduce la
intensidad de la luz emitida e incluso se
acorta la vida útil del componente. En caso
de contacto accidental con los dedos,
limpie la bombilla con un paño humedecido
en alcohol y deje que esta se seque.
SUSTITUCIÓN DE
FUSIBLES
INFORMACIÓN GENERAL
165) 166) 167) 168) 169)
32) 33)
Ubicación de los fusibles
Los fusibles se agrupan en dos cajas
ubicadas en el lado izquierdo del
vehículo y bajo el capó.
FUSIBLES DEL LADO
IZQUIERDO DEL
VEHÍCULO
Proceda de la siguiente manera:
asegúrese de que el contacto esté
desactivado y otros interruptores,
también;
abra la tapa del panel de fusibles
fig. 125 (ubicado cerca de la puerta);
presione el clip de retención y
extraiga la cubierta protectora;
tire del fusible recto hacia afuera con
el extractor suministrado en el bloque
de fusibles que se encuentra en el
compartimento del motor fig. 126;
revise el fusible y cámbielo si
estuviera fundido;
inserte un fusible nuevo del mismo
amperaje y asegúrese de que encaje
bien. Si no encaja perfectamente,
póngase en contacto con un
concesionario de Abarth. Si no tiene
fusibles de repuesto, tome prestado
uno del mismo amperaje de un circuito
que no sea esencial para el
funcionamiento del vehículo, como el
circuito de audio o el de la toma
eléctrica;
vuelva a instalar la tapa y asegúrese
de que quede bien sujeta.12507031601-121-001AB
12607031601-122-001AB
147

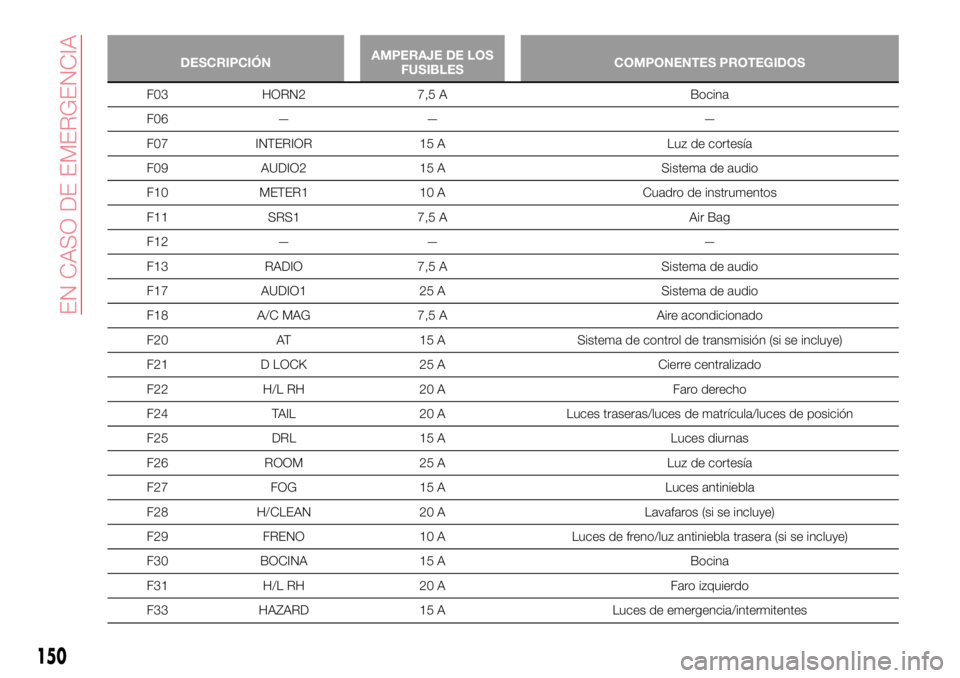

DESCRIPCIÓNAMPERAJE DE LOS
FUSIBLESCOMPONENTES PROTEGIDOS
F03 HORN2 7,5 A Bocina
F06 — — —
F07 INTERIOR 15 A Luz de cortesía
F09 AUDIO2 15 A Sistema de audio
F10 METER1 10 A Cuadro de instrumentos
F11 SRS1 7,5 A Air Bag
F12 — — —
F13 RADIO 7,5 A Sistema de audio
F17 AUDIO1 25 A Sistema de audio
F18 A/C MAG 7,5 A Aire acondicionado
F20 AT 15 A Sistema de control de transmisión (si se incluye)
F21 D LOCK 25 A Cierre centralizado
F22 H/L RH 20 A Faro derecho
F24 TAIL 20 A Luces traseras/luces de matrícula/luces de posición
F25 DRL 15 A Luces diurnas
F26 ROOM 25 A Luz de cortesía
F27 FOG 15 A Luces antiniebla
F28 H/CLEAN 20 A Lavafaros (si se incluye)
F29 FRENO 10 A Luces de freno/luz antiniebla trasera (si se incluye)
F30 BOCINA 15 A Bocina
F31 H/L RH 20 A Faro izquierdo
F33 HAZARD 15 A Luces de emergencia/intermitentes
150
EN CASO DE EMERGENCIA

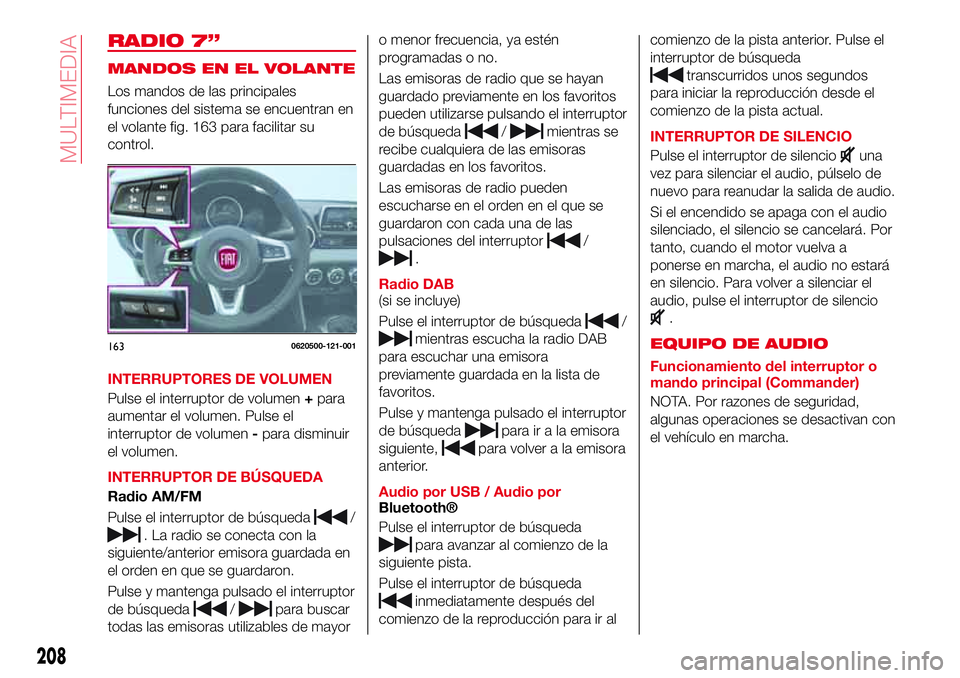

MANDOS EN EL VOLANTE
Los mandos de las principales
funciones del sistema se encuentran en
el volante fig. 161 (versiones sin manos
libres
Bluetooth®) y fig. 162 (versiones
con manos libresBluetooth®) para
facilitar su control.INTERRUPTORES DE VOLUMEN
Pulse el interruptor de volumen+para
aumentar el volumen. Pulse el
interruptor de volumen-para disminuir
el volumen.
INTERRUPTOR DE BÚSQUEDA
Radio MW/LW/FM
Pulse el interruptor de búsqueda
/
. La radio se conecta con la
siguiente/anterior emisora guardada en
el orden en que se guardaron.
Pulse y mantenga pulsado el interruptor
de búsqueda
/para buscar
todas las emisoras utilizables de mayor
o menor frecuencia, ya estén
programadas o no.
Las emisoras de radio que se hayan
guardado previamente en la memoria
automática pueden utilizarse pulsando
el interruptor de búsqueda
/
mientras se recibe cualquiera de
las emisoras guardadas en la memoria
automática.
Las emisoras de radio pueden
escucharse en el orden en el que se
guardaron con cada una de las
pulsaciones del interruptor
/
.
Audio por USB / Audio por
Bluetooth®
Pulse el interruptor de búsqueda
para avanzar al comienzo de lasiguiente pista. Pulse el interruptor de
búsqueda
inmediatamente
después del comienzo de la
reproducción para ir al comienzo de la
pista anterior.
Pulse el interruptor de búsqueda
transcurridos unos segundos
para iniciar la reproducción desde el
comienzo de la pista actual.
INTERRUPTOR DE SILENCIO
Pulse el interruptor de silencio
una
vez para silenciar el audio, púlselo de
nuevo para reanudar la salida de audio.
Si el encendido se apaga con el audio
silenciado, el silencio se cancelará. Por
tanto, cuando el motor vuelva a
ponerse en marcha, el audio no estará
en silencio. Para volver a silenciar el
audio, pulse el interruptor de silencio
.
MANDOS DE SONIDO DE
ENCENDIDO Y VOLUMEN
ENCENDIDO Y APAGADO
Active el encendido en ACC o en ON.
Pulse el dial de encendido/volumen
para conectar el sistema de audio.
Pulse de nuevo el dial de
encendido/volumen para desconectar
el sistema de audio.
Ajuste del volumen
Gire el dial de encendido/volumen.
Gire el dial de encendido/volumen a la
1610620500-122-001
1620620500-121-001
203

derecha para aumentar el volumen, a la
izquierda, para disminuirlo.
Ajuste del sonido del audio
Pulse el botónMENUpara seleccionar
la función. Se indicará la función
seleccionada.
Gire el dial de control del audio para
ajustar las funciones seleccionadas:
AF (Frecuencia alternativa);
REG (Programas regionales);
ALC (Ajuste automático del
volumen);
BASS (Altura de sonido grave);
TREB (Sonido agudo);
FADE (Balance de volumen
delantero/trasero);
BAL (Balance de volumen
izquierdo/derecho);
BEEP (Sonido de funcionamiento del
equipo de audio);
12Hr < > 24Hr (ajuste de hora de
12 horas/24 horas).
RELOJ
Configuración de la hora
El reloj puede ajustarse en cualquier
momento en que el encendido esté
activado en la posición ACC o en ON.
Para ajustar la hora, pulse el botón del
relojFM/AMunos 2 segundos hasta
que suene un pitido. La hora actual del
reloj destellará.Ajuste de la hora
Para ajustar la hora, pulse el botón de
ajuste de horas/minutos
/
mientras la hora actual del reloj
está destellando.
Las horas avanzan mientras se pulsa el
botón de ajuste de horas
. Los
minutos avanzan mientras se pulsa el
botón de ajuste de minutos
.
Pulse de nuevo el botón del relojFM/
AMpara poner en marcha el reloj.
FUNCIONAMIENTO DE LA
RADIO
Encendido de la radio: pulse un
botón de selección de banda FM/AM
para encender la radio.
Selección de banda: pulse el botón
de selección de bandaFM/AMpara
conectar las bandas de la forma
siguiente: M1–FM2–MW/LW
Sintonización manual: seleccione la
emisora pulsando ligeramente el botón
de sintonización
/.
Buscar emisora: pulse el botón de
sintonización
/.La
búsqueda se detiene cuando se
encuentra una emisora.
Explorar emisoras: pulse y mantenga
pulsado el botón de exploración
MEDIApara probar las emisoras
fuertes. La exploración se detiene en
cada emisora unos 5 segundos. Paraconservar una emisora, pulse y
mantenga pulsado el botón MEDIA de
nuevo durante este intervalo.
Sintonización de canales
preajustados
Los 6 canales preajustados se pueden
utilizar para guardar 6 emisoras de
onda media y onda larga (MW/LW) y
12 emisoras FM.
Para ajustar un canal, seleccione
primero MW/LW, FM1 o FM2. Sintonice
la emisora deseada.
Pulse un botón de canal preajustado
unos 2 segundos hasta que suene un
pitido. Aparecerá el número de canal
preajustado o la frecuencia de la
emisora. La emisora se guarda ahora
en la memoria.
Repita esta operación con otras
emisoras y bandas que desee guardar.
Para sintonizar una en la memoria,
seleccione MW/LW, FM1 o FM2 y luego
pulse su botón de canal preajustado.
Aparecerán la frecuencia de la emisora
o el número de canal.
MODO AUX / USB / iPod
Toma auxiliar / puerto USB
El sistema de audio se puede escuchar
en los altavoces del vehículo
conectando una unidad de audio
portátil de las disponibles en el
mercado a la toma auxiliar. Se necesita
un cable con miniclavija estéreo de
204
MULTIMEDIA

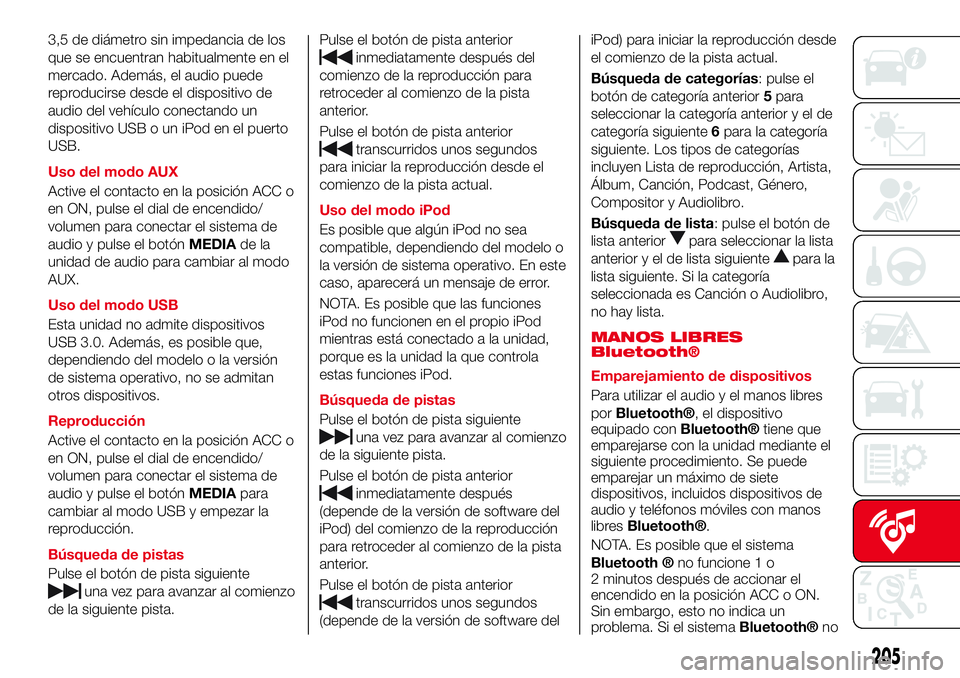

3,5 de diámetro sin impedancia de los
que se encuentran habitualmente en el
mercado. Además, el audio puede
reproducirse desde el dispositivo de
audio del vehículo conectando un
dispositivo USB o un iPod en el puerto
USB.
Uso del modo AUX
Active el contacto en la posición ACC o
en ON, pulse el dial de encendido/
volumen para conectar el sistema de
audio y pulse el botónMEDIAde la
unidad de audio para cambiar al modo
AUX.
Uso del modo USB
Esta unidad no admite dispositivos
USB 3.0. Además, es posible que,
dependiendo del modelo o la versión
de sistema operativo, no se admitan
otros dispositivos.
Reproducción
Active el contacto en la posición ACC o
en ON, pulse el dial de encendido/
volumen para conectar el sistema de
audio y pulse el botónMEDIApara
cambiar al modo USB y empezar la
reproducción.
Búsqueda de pistas
Pulse el botón de pista siguiente
una vez para avanzar al comienzo
de la siguiente pista.Pulse el botón de pista anterior
inmediatamente después del
comienzo de la reproducción para
retroceder al comienzo de la pista
anterior.
Pulse el botón de pista anterior
transcurridos unos segundos
para iniciar la reproducción desde el
comienzo de la pista actual.
Uso del modo iPod
Es posible que algún iPod no sea
compatible, dependiendo del modelo o
la versión de sistema operativo. En este
caso, aparecerá un mensaje de error.
NOTA. Es posible que las funciones
iPod no funcionen en el propio iPod
mientras está conectado a la unidad,
porque es la unidad la que controla
estas funciones iPod.
Búsqueda de pistas
Pulse el botón de pista siguiente
una vez para avanzar al comienzo
de la siguiente pista.
Pulse el botón de pista anterior
inmediatamente después
(depende de la versión de software del
iPod) del comienzo de la reproducción
para retroceder al comienzo de la pista
anterior.
Pulse el botón de pista anterior
transcurridos unos segundos
(depende de la versión de software deliPod) para iniciar la reproducción desde
el comienzo de la pista actual.
Búsqueda de categorías: pulse el
botón de categoría anterior5para
seleccionar la categoría anterior y el de
categoría siguiente6para la categoría
siguiente. Los tipos de categorías
incluyen Lista de reproducción, Artista,
Álbum, Canción, Podcast, Género,
Compositor y Audiolibro.
Búsqueda de lista: pulse el botón de
lista anterior
para seleccionar la lista
anterior y el de lista siguiente
para la
lista siguiente. Si la categoría
seleccionada es Canción o Audiolibro,
no hay lista.
MANOS LIBRES
Bluetooth®
Emparejamiento de dispositivos
Para utilizar el audio y el manos libres
por
Bluetooth®, el dispositivo
equipado conBluetooth®tiene que
emparejarse con la unidad mediante el
siguiente procedimiento. Se puede
emparejar un máximo de siete
dispositivos, incluidos dispositivos de
audio y teléfonos móviles con manos
libres
Bluetooth®.
NOTA. Es posible que el sistema
Bluetooth®no funcione 1 o
2 minutos después de accionar el
encendido en la posición ACC o ON.
Sin embargo, esto no indica un
problema. Si el sistema
Bluetooth®no
205

RADIO 7”
MANDOS EN EL VOLANTE
Los mandos de las principales
funciones del sistema se encuentran en
el volante fig. 163 para facilitar su
control.
INTERRUPTORES DE VOLUMEN
Pulse el interruptor de volumen+para
aumentar el volumen. Pulse el
interruptor de volumen-para disminuir
el volumen.
INTERRUPTOR DE BÚSQUEDA
Radio AM/FM
Pulse el interruptor de búsqueda
/
. La radio se conecta con la
siguiente/anterior emisora guardada en
el orden en que se guardaron.
Pulse y mantenga pulsado el interruptor
de búsqueda
/para buscar
todas las emisoras utilizables de mayoro menor frecuencia, ya estén
programadas o no.
Las emisoras de radio que se hayan
guardado previamente en los favoritos
pueden utilizarse pulsando el interruptor
de búsqueda
/mientras se
recibe cualquiera de las emisoras
guardadas en los favoritos.
Las emisoras de radio pueden
escucharse en el orden en el que se
guardaron con cada una de las
pulsaciones del interruptor
/
.
Radio DAB
(si se incluye)
Pulse el interruptor de búsqueda
/
mientras escucha la radio DAB
para escuchar una emisora
previamente guardada en la lista de
favoritos.
Pulse y mantenga pulsado el interruptor
de búsqueda
para ir a la emisora
siguiente,
para volver a la emisora
anterior.
Audio por USB / Audio por
Bluetooth®
Pulse el interruptor de búsqueda
para avanzar al comienzo de la
siguiente pista.
Pulse el interruptor de búsqueda
inmediatamente después del
comienzo de la reproducción para ir alcomienzo de la pista anterior. Pulse el
interruptor de búsqueda
transcurridos unos segundos
para iniciar la reproducción desde el
comienzo de la pista actual.
INTERRUPTOR DE SILENCIO
Pulse el interruptor de silencio
una
vez para silenciar el audio, púlselo de
nuevo para reanudar la salida de audio.
Si el encendido se apaga con el audio
silenciado, el silencio se cancelará. Por
tanto, cuando el motor vuelva a
ponerse en marcha, el audio no estará
en silencio. Para volver a silenciar el
audio, pulse el interruptor de silencio
.
EQUIPO DE AUDIO
Funcionamiento del interruptor o
mando principal (Commander)
NOTA. Por razones de seguridad,
algunas operaciones se desactivan con
el vehículo en marcha.
1630620500-121-001
208
MULTIMEDIA

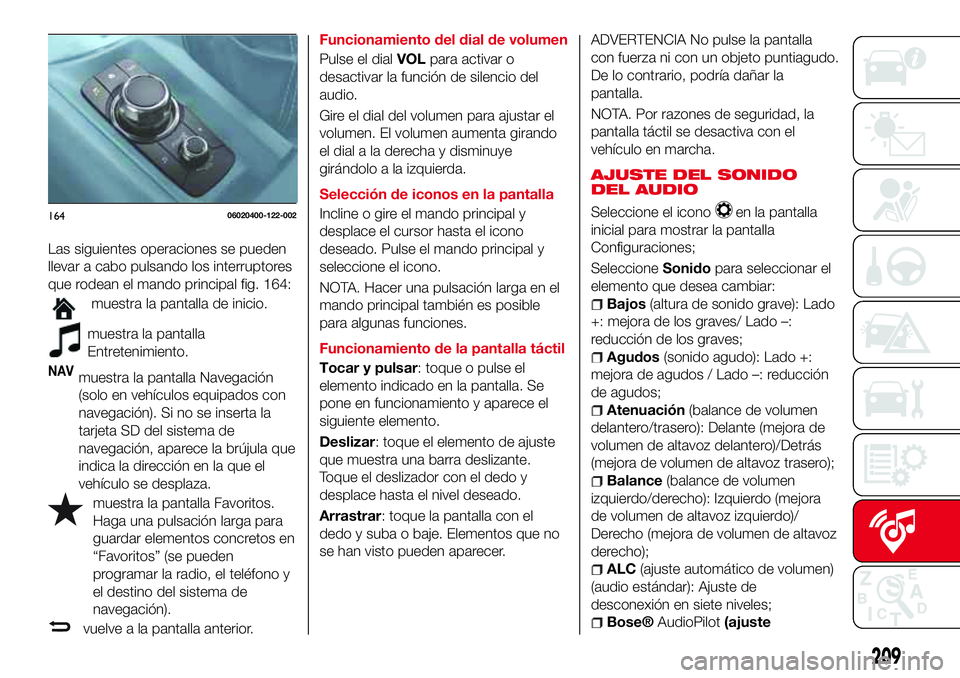

Las siguientes operaciones se pueden
llevar a cabo pulsando los interruptores
que rodean el mando principal fig. 164:
muestra la pantalla de inicio.
muestra la pantalla
Entretenimiento.
NAVmuestra la pantalla Navegación
(solo en vehículos equipados con
navegación). Si no se inserta la
tarjeta SD del sistema de
navegación, aparece la brújula que
indica la dirección en la que el
vehículo se desplaza.
muestra la pantalla Favoritos.
Haga una pulsación larga para
guardar elementos concretos en
“Favoritos” (se pueden
programar la radio, el teléfono y
el destino del sistema de
navegación).
vuelve a la pantalla anterior.
Funcionamiento del dial de volumen
Pulse el dialVOLpara activar o
desactivar la función de silencio del
audio.
Gire el dial del volumen para ajustar el
volumen. El volumen aumenta girando
el dial a la derecha y disminuye
girándolo a la izquierda.
Selección de iconos en la pantalla
Incline o gire el mando principal y
desplace el cursor hasta el icono
deseado. Pulse el mando principal y
seleccione el icono.
NOTA. Hacer una pulsación larga en el
mando principal también es posible
para algunas funciones.
Funcionamiento de la pantalla táctil
Tocar y pulsar: toque o pulse el
elemento indicado en la pantalla. Se
pone en funcionamiento y aparece el
siguiente elemento.
Deslizar: toque el elemento de ajuste
que muestra una barra deslizante.
Toque el deslizador con el dedo y
desplace hasta el nivel deseado.
Arrastrar: toque la pantalla con el
dedo y suba o baje. Elementos que no
se han visto pueden aparecer.ADVERTENCIA No pulse la pantalla
con fuerza ni con un objeto puntiagudo.
De lo contrario, podría dañar la
pantalla.
NOTA. Por razones de seguridad, la
pantalla táctil se desactiva con el
vehículo en marcha.
AJUSTE DEL SONIDO
DEL AUDIO
Seleccione el iconoen la pantalla
inicial para mostrar la pantalla
Configuraciones;
SeleccioneSonidopara seleccionar el
elemento que desea cambiar:
Bajos(altura de sonido grave): Lado
+: mejora de los graves/ Lado –:
reducción de los graves;
Agudos(sonido agudo): Lado +:
mejora de agudos / Lado –: reducción
de agudos;
Atenuación(balance de volumen
delantero/trasero): Delante (mejora de
volumen de altavoz delantero)/Detrás
(mejora de volumen de altavoz trasero);
Balance(balance de volumen
izquierdo/derecho): Izquierdo (mejora
de volumen de altavoz izquierdo)/
Derecho (mejora de volumen de altavoz
derecho);
ALC(ajuste automático de volumen)
(audio estándar): Ajuste de
desconexión en siete niveles;
Bose®AudioPilot(ajuste
16406020400-122-002
209

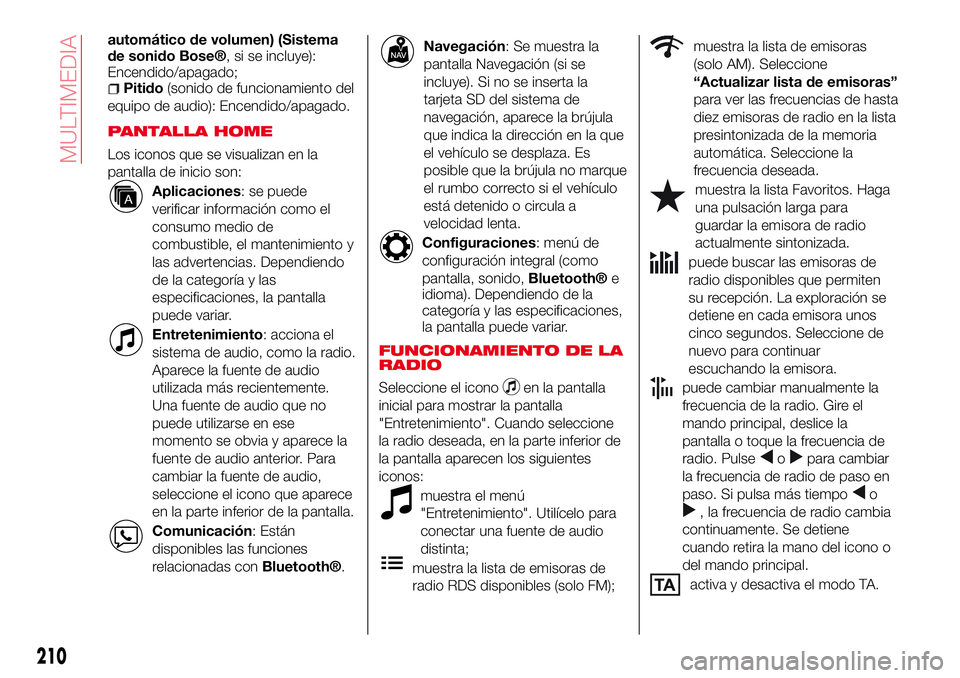

automático de volumen) (Sistema
de sonido Bose®, si se incluye):
Encendido/apagado;
Pitido(sonido de funcionamiento del
equipo de audio): Encendido/apagado.
PANTALLA HOME
Los iconos que se visualizan en la
pantalla de inicio son:
Aplicaciones: se puede
verificar información como el
consumo medio de
combustible, el mantenimiento y
las advertencias. Dependiendo
de la categoría y las
especificaciones, la pantalla
puede variar.
Entretenimiento: acciona el
sistema de audio, como la radio.
Aparece la fuente de audio
utilizada más recientemente.
Una fuente de audio que no
puede utilizarse en ese
momento se obvia y aparece la
fuente de audio anterior. Para
cambiar la fuente de audio,
seleccione el icono que aparece
en la parte inferior de la pantalla.
Comunicación: Están
disponibles las funciones
relacionadas conBluetooth®.
Navegación: Se muestra la
pantalla Navegación (si se
incluye). Si no se inserta la
tarjeta SD del sistema de
navegación, aparece la brújula
que indica la dirección en la que
el vehículo se desplaza. Es
posible que la brújula no marque
el rumbo correcto si el vehículo
está detenido o circula a
velocidad lenta.
Configuraciones: menú de
configuración integral (como
pantalla, sonido,Bluetooth®e
idioma). Dependiendo de la
categoría y las especificaciones,
la pantalla puede variar.
FUNCIONAMIENTO DE LA
RADIO
Seleccione el iconoen la pantalla
inicial para mostrar la pantalla
"Entretenimiento". Cuando seleccione
la radio deseada, en la parte inferior de
la pantalla aparecen los siguientes
iconos:
muestra el menú
"Entretenimiento". Utilícelo para
conectar una fuente de audio
distinta;
muestra la lista de emisoras de
radio RDS disponibles (solo FM);
muestra la lista de emisoras
(solo AM). Seleccione
“Actualizar lista de emisoras”
para ver las frecuencias de hasta
diez emisoras de radio en la lista
presintonizada de la memoria
automática. Seleccione la
frecuencia deseada.
muestra la lista Favoritos. Haga
una pulsación larga para
guardar la emisora de radio
actualmente sintonizada.
puede buscar las emisoras de
radio disponibles que permiten
su recepción. La exploración se
detiene en cada emisora unos
cinco segundos. Seleccione de
nuevo para continuar
escuchando la emisora.
puede cambiar manualmente la
frecuencia de la radio. Gire el
mando principal, deslice la
pantalla o toque la frecuencia de
radio. Pulse
opara cambiar
la frecuencia de radio de paso en
paso. Si pulsa más tiempo
o
, la frecuencia de radio cambia
continuamente. Se detiene
cuando retira la mano del icono o
del mando principal.
activa y desactiva el modo TA.
210
MULTIMEDIA
