Abarth 124 Spider 2016 Návod k použití a údržbě (in Czech)

(Antilock Brake System)“ a „TCS
systém (Traction Control System)“.
DSC může pracovat při rychlostech
vyšších než 20 km/h.
Varovná kontrolka se rozsvítí při závadě
systému. Postupujte podle “Kontrolky a
upozornění” v kapitole “Seznámení s
přístrojovým panelem”.
POZNÁMKA: DSC nemůže správně
pracovat, pokud nejsou dodržovány
následující podmínky:
Používejte pneumatiky stejné velikosti
na všech čtyřech kolech určené pro
vaše vozidlo.
Používejte pneumatiky od stejného
výrobce, stejné značky a se stejným
dezénem na všech čtyřech kolech.
Nepoužívejte opotřebované
pneumatiky od různých výrobců.
UPOZORNĚNÍ Systém DSC nemůže
správně pracovat, pokud jsou použity
řetězy nebo rezerva na dojezd, protože
v těchto případech se mění průměr
pneumatiky.
Stavová kontrolka systému TCS /
DSC
Při sepnutí zapalování se kontrolka
na několik sekund rozsvítí. Při
zásahu systému TCS či DSC bliká
stavová kontrolka.
Jestliže svítí kontrolka, může to
znamenat závadu TCS, DSC čibrzdového posilovače, které pak
nemusí pracovat správně. Odvezte
vozidlo do autorizovaného servisu
Abarth.
Stavová kontrolka DSC OFF
Při sepnutí zapalování se kontrolka
na
několik sekund rozsvítí. Také se rozsvítí,
když je stisknut vypínač DSC OFF a
TCS/DSC je vypnuto.
Pokud světlo nepřestává svítit a
TSC/DSC není vypnuto, kontaktujte
autorizovaný servis Abarth. Je možné,
že se v DSC vyskytla závada.
Spínač DSC OFF
Stisknutím spínače obr. 57 vypněte
TCS/DSC. Vypnutím systému se rozsvítí
varovná kontrolka
na přístrojovém
panelu.
Pro opětovné zapnutí TCS/ DSC
stiskněte spínač. Kontrolka DSC OFF
zhasne.
UPOZORNĚNÍ Jestliže je DSC zapnuté
a pokoušíte se uvolnit uvízlé vozidlo
nebo s ním jet po čerstvě napadaném
sněhu, aktivuje se TCS (součást
systému DSC). Sešlápnutím pedálu
akcelerace se nezvýší výkon motoru a
uvolnění vozidla může být obtížné.
Pokud se tak stane, vypněte TCS/DSC.
UPOZORNĚNÍ Je-li systém TCS/DSC
vypnutý při vypnutí motoru, přepnutím
zapalování na ON se automaticky
znovu aktivuje.
UPOZORNĚNÍ Jestliže necháte
TCS/DSC zapnuté, budou zajišťovat
lepší náhon.
UPOZORNĚNÍ Jestliže stisknete spínač
a podržíte ho stisknutý 10 sekund a
více, aktivujte funkci, která zkontroluje,
zda spínač funguje správně. DSC se
pak aktivuje automaticky. Kontrolka
DSC OFF se vypne, když je systém
DSC funkční.
75)
5705060301-12A-987AB
69
BEZPEČNOSTNÍ
OPATŘENÍ AKTIVNÍ
KAPOTY
V nepravděpodobném případě, že
vozidlo narazí do chodce a určitá síla
tohoto nárazu bude přenesena na příď
vozidla, bude náraz hlavy chodce
případně sraženého na kapotu pohlcen
tím, že se zadní část kapoty okamžitě

5803060100-L12-888AB
70
BEZPEČNOST
zvedne, aby se zvětšil prostor mezi ní a
díly motorového prostoru.
Jestliže při střetu s chodcem či jinou
překážkou detekuje senzor 1
obr. 58 nainstalovaný v zadní části
předního nárazníku náraz určité síly a
vozidlo jede rychlostí dostatečnou pro
aktivaci systému, systém se aktivuje a
kapota se zvedne (3 = kontrolka aktivní
kapoty / 4 = elektronická řídicí
jednotka).
UPOZORNĚNÍ Po aktivaci aktivní
kapoty se nedotýkejte akčního členu 2
obr. 58. Po zásahu je akční člen zahřátý
na vysokou teplotu, takže se můžete
spálit.
Fungování a ovládáníPřed jízdou nezapomeňte
zkontrolovat, zda je kapota řádně
zavřená. Jinak nemusí systém řádně
pracovat.
Systém nemusí být v činnosti po
dobu asi osm sekund od sepnutí
zapalování na ON.
Všechna čtyři kola musí být osazená
pneumatikami stejné velikosti.
Použijete-li pneumatiky rozdílného
rozměru, systém nemusí dále pracovat
správně.
Nárazem do oblasti předního
nárazníku se může senzor poškodit,
aniž by se aktivní kapota aktivovala.
Nechejte vozidlo zkontrolovat v
autorizovaném servisu Abarth.
Nedemontujte ani neopravujte díly či
kabely aktivní kapoty. Nezkoušejte
obvody systému elektrickou
zkoušečkou. Jinak by se aktivní kapota
mohla aktivovat omylem či by nemusela
řádně fungovat. Pokud je nutné provést
opravu či výměnu, kontaktujte
autorizovaný servis Abarth.
Nevyměňujte přední nárazník,
kapotu, zavěšení, vzduchové díly ani
kola za jiné než neoriginální díly FCA.
Jinak nemusí systém řádně pracovat.
Na přední nárazník nemontujte
neoriginální příslušenství FCA. Na
kapotu neinstalujte žádné předměty.
Jinak nemusí systém řádně pracovat.
Nezavírejte kapotu nadměrnou silou,
nezatěžujte akční člen. V opačném
případě by se mohl akční člen poškodit
a způsobit, že systém nebude pracovat
správně.
Neupravujte zavěšení kol. Jestliže
změníte výšku vozidla a sílu propružení
zavěšení, systém nemusí pracovat
správně.
Při pořizování dílů kontaktujte
autorizovaný servis Abarth. Jestliže
nejsou díly správně nainstalované,
aktivní kapota se nemusí aktivovat, jak

POZOR
65)Nespoléhejte se na systém ABS jako
na náhradu za bezpečný styl jízdy. Systém
ABS nemůže vykompenzovat nebezpečný
a lehkomyslný styl jízdy, nadměrnou
rychlost, nedodržení bezpečné vzdálenosti
od vozidla jedoucího před vámi, řízení na
sněhu a na ledu, ani akvaplaning (ztráta
přilnavosti pneumatiky k vozovce vlivem
vody na jízdním povrchu). I s tímto
systémem můžete způsobit vážnou
dopravní nehodu.
66)Jestliže zasáhne ABS a cítíte, že
brzdový pedál pulzuje, nesnižujte přítlak na
pedál, ale nadále jej pevně a s jistotou
držte sešlápnutý: tím zabrzdíte na co
nejkratší vzdálenost v závislosti na daném
stavu vozovky.
67)Pro správné fungování ABS je
nezbytné, aby byla všechna kola vozidla
osazena pneumatikami stejné značky a
stejného typu, aby byly pneumatiky
v dokonalém stavu a zejména aby byly
předepsaného typu a rozměrů.
68)Zásah ABS znamená, že se vozidlo
dostalo na mez přilnavosti mezi
pneumatikou a jízdním povrchem, v
takovém stavu je třeba zpomalit a
přizpůsobit tak jízdu dané přilnavosti.
71

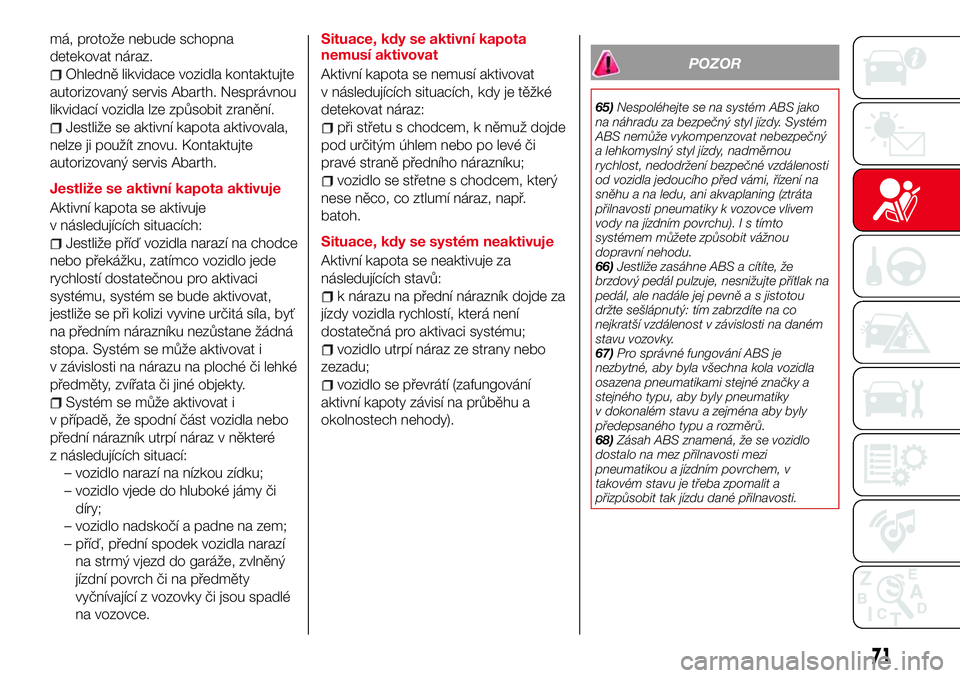

má, protože nebude schopna
detekovat náraz.
Ohledně likvidace vozidla kontaktujte
autorizovaný servis Abarth. Nesprávnou
likvidací vozidla lze způsobit zranění.
Jestliže se aktivní kapota aktivovala,
nelze ji použít znovu. Kontaktujte
autorizovaný servis Abarth.
Jestliže se aktivní kapota aktivuje
Aktivní kapota se aktivuje
v následujících situacích:
Jestliže příď vozidla narazí na chodce
nebo překážku, zatímco vozidlo jede
rychlostí dostatečnou pro aktivaci
systému, systém se bude aktivovat,
jestliže se při kolizi vyvine určitá síla, byť
na předním nárazníku nezůstane žádná
stopa. Systém se může aktivovat i
v závislosti na nárazu na ploché či lehké
předměty, zvířata či jiné objekty.
Systém se může aktivovat i
v případě, že spodní část vozidla nebo
přední nárazník utrpí náraz v některé
z následujících situací:
– vozidlo narazí na nízkou zídku;
– vozidlo vjede do hluboké jámy či
díry;
– vozidlo nadskočí a padne na zem;
– příď, přední spodek vozidla narazí
na strmý vjezd do garáže, zvlněný
jízdní povrch či na předměty
vyčnívající z vozovky či jsou spadlé
na vozovce.Situace, kdy se aktivní kapota
nemusí aktivovat
Aktivní kapota se nemusí aktivovat
v následujících situacích, kdy je těžké
detekovat náraz:
při střetu s chodcem, k němuž dojde
pod určitým úhlem nebo po levé či
pravé straně předního nárazníku;
vozidlo se střetne s chodcem, který
nese něco, co ztlumí náraz, např.
batoh.
Situace, kdy se systém neaktivuje
Aktivní kapota se neaktivuje za
následujících stavů:
k nárazu na přední nárazník dojde za
jízdy vozidla rychlostí, která není
dostatečná pro aktivaci systému;
vozidlo utrpí náraz ze strany nebo
zezadu;
vozidlo se převrátí (zafungování
aktivní kapoty závisí na průběhu a
okolnostech nehody).

69)Nespoléhejte se na Traction Control
System (TCS) jako na náhradu za
bezpečný styl jízdy. Systém TCS nemůže
vykompenzovat nebezpečný a lehkomyslný
styl jízdy, nadměrnou rychlost, nedodržení
bezpečné vzdálenosti od vozidla jedoucího
před vámi, ani akvaplaning (ztráta
přilnavosti pneumatiky k vozovce vlivem
vody na jízdním povrchu). I s tímto
systémem můžete způsobit vážnou
dopravní nehodu.
70)Pokud je silnice pokryta sněhem
a/nebo ledem, použijte sněhové
pneumatiky nebo sněhové řetězy a snižte
rychlost. Řízení na sněhu a/nebo ledu bez
správných trakčních zařízení je
nebezpečné. Samotný Traction Control
System (TCS) nemůže zajistit odpovídající
trakci a vy stejně můžete nabourat.
71)Schopnosti TCS nesmíte nikdy
prověřovat nerozumně a nebezpečně a
ohrozit tak bezpečnost svou i ostatních
osob.
72)Nespoléhejte se na systém DSC jako
na náhradu bezpečného řízení: Systém
DSC nemůže vykompenzovat nebezpečný
a lehkomyslný styl jízdy, nadměrnou
rychlost, nedodržení bezpečné vzdálenosti
od vozidla jedoucího před vámi, ani
akvaplaning (ztráta přilnavosti pneumatiky
k vozovce vlivem vody na jízdním povrchu).
I s tímto systémem můžete způsobit
vážnou dopravní nehodu.
73)Pro správné fungování systému DSC je
nezbytné, aby byla všechna kola vozidla
osazena pneumatikami stejné značky a
stejného typu, aby byly pneumatiky
v dokonalém stavu a zejména aby byly
předepsaného typu a velikosti.74)Schopnosti systému DSC nesmíte
nikdy prověřovat nerozumně a nebezpečně
a ohrozit tak bezpečnost svou i ostatních
osob.
75)Po aktivaci aktivní kapoty kontaktujte
autorizovaný servis Abarth. Jestliže po
aktivaci aktivní kapoty stiskněte uvolňovací
západu zámku, kapota se otevře ještě více.
Jízdou s vozidlem s otevřenou kapotou se
znemožní výhled z vozidla, což může vést
k nehodě. Nepokoušejte se kapotu zatlačit
zpět do zavřené polohy. Kapota by se
mohla zdeformovat či způsobit nehodu,
protože se nedá zavřít manuálně. Po
aktivaci aktivní kapoty kontaktujte před další
jízdou autorizovaný servis Abarth, ujistěte
se, zda otevřená kapota nevadí ve výhledu
z vozidla, a pokračujte případně v jízdě
pomalou rychlostí.ASISTENČNÍ
SYSTÉMY PŘI
ŘÍZENÍ
TPMS (systém sledování
tlaku v pneumatikách)
76) 77) 78)
Systém Tire Pressure Monitoring
System (TPMS) sleduje tlak vzduchu ve
všech čtyřech pneumatikách. Jestliže je
v jedné pneumatice či v několika
pneumatikách příliš nízký tlak vzduchu,
systém na to upozorní řidiče varovnou
kontrolkou na přístrojovém panelu a
zvukovou výstrahou. Postupujte podle
“Kontrolky a upozornění” v kapitole
“Seznámení s přístrojovým panelem”.
Postupujte podle “Zvukové upozornění
na tlak v pneumatikách” a “Aktivace
zvukové výstrahy” v kapitole
“Seznámení s přístrojovým panelem”.
Senzory tlaku v pneumatikách
nainstalované na každém kole posílá
rádiovým signálem data do přijímače ve
vozidle.
POZN.: Při poklesu teploty okolí
sezónními vlivy se sníží i teplota
pneumatik. Snížením teploty pneumatik
poklesne i tlak vzduchu. Varovná
kontrolka TPMS se pak může rozsvítit
častěji. Kontrolujte vizuálně pneumatiky
před každou jízdou; kontrolujte tlak v
pneumatikách jednou za měsíc
72
BEZPEČNOST

tlakoměrem. Doporučuje se kontrolovat
tlak v pneumatikách digitálním
tlakoměrem.
TPMS vás nezbavuje povinnosti
pravidelně kontrolovat tlak nahuštění a
stav všech čtyř pneumatik.
UPOZORNĚNÍ Každá pneumatika
včetně pneumatiky rezervního kola (je-li
ve výbavě) by měla být kontrolována
jednou za měsíc ve studeném stavu,
nahuštěná na tlak doporučený
výrobcem vozidla na štítku vozidla či
štítku s hodnotami tlaku nahuštění
pneumatik (jestliže je vaše vozidlo
osazeno pneumatikami, které mají jiný
rozměr, než ten, který je uvedený na
štítku vozidla či štítku s hodnotami tlaku
nahuštění pneumatik, musíte zjistit
vhodný tlak nahuštění těchto
pneumatik).
UPOZORNĚNÍ Pro větší bezpečnost
bylo vaše vozidlo vybaveno systémem
TMPS, který rozsvítí kontrolku nízkého
tlaku, jestliže zjistí výrazné podhuštění
jedné pneumatiky či několika
pneumatik. Takže jakmile se kontrolka
nízkého tlaku rozsvítí, zastavte co
nejdříve vozidlo, zkontrolujte
pneumatiky a dohusťte je na správný
tlak. Jízdou po velmi podhuštěných
pneumatikách se pneumatiky přehřejí a
mohou se zničit. Podhuštěním se
rovněž sníží účinnost paliva, životnostběhounu pneumatiky, ovladatelnost a
zábrzdná schopnost vozidla.
UPOZORNĚNÍ Upozorňujeme, že
TPMS nenahrazuje řádnou údržbu
pneumatik a že je na odpovědnosti
řidiče udržovat v nich správný tlak, i
když podhuštění ještě nedosáhlo
takové úrovně, aby se rozsvítila
kontrolka TPMS signalizující nízký tlak.
Vaše vozidlo je vybaveno i kontrolkou
poruchy TPMS, která se aktivuje,
jestliže tento systém přestane pracovat
správně.
UPOZORNĚNÍ Kontrolka poruchy
TPMS je kombinována s kontrolkou
nízkého tlaku. Jakmile systém detekuje
poruchu, kontrolka bude asi minutu
blikat a pak zůstane svítit. Tato
sekvence bude pokračovat i po
opětném nastartování vozidla po celou
dobu trvání poruchy. Jestliže svítí
kontrolka poruchy, systém nemusí být
schopen detekovat nebo signalizovat
nízký tlak v pneumatikách tak, jak má.
Porucha TPMS může nastat z mnoha
důvodů jako např. po namontování
náhradních či alternativních pneumatik
či kol, která budou bránit řádnému
fungování TPMS. Po výměně
pneumatiky / pneumatik či kol vašeho
vozidla zkontrolujte kontrolku TPMS,
aby byla jistota, že náhradní čialternativní pneumatiky nebo kola
umožňují TPMS nadále fungovat
správně.
UPOZORNĚNÍ Než systém začne
signalizovat poruchu, chvíli se testuje,
aby předešel chybnému načtení dat. To
znamená, že pak nebude s to okamžitě
zaznamenat rychlé ujití nebo prasknutí
pneumatiky.
Signalizace chyb v systému
Jakmile se rozbliká varovná kontrolka
TPMS, může to znamenat chybu v
systému. Kontaktujte autorizovaný
servis Abarth.
K chybě v systému může dojít
v následujících případech:
jestliže nějaká výbava či zařízení v
blízkosti vozidla používá stejný
rádiový kmitočet jako senzory tlaku v
pneumatikách;
jestliže se u středu palubní desky
nachází kovový předmět, jako např.
neoriginální navigační systém, který
může blokovat rádiové signály vysílané
senzorem tlaku v pneumatikách do
přijímače;
rádiové spojení s přijímačem může
být rušeno používáním následujících
zařízení ve vozidle:
digitálního zařízení, např. počítače;
převodníku proudu, např. převodníku
DC-AC;
73

jestliže se na vozidlo, zejména v
oblasti kol, nalepí nadměrné množství
sněhu či ledu;
při vybití baterií v senzorech tlaku v
pneumatikách;
při používání kol bez nainstalovaných
senzorů tlaku v pneumatikách;
při používání pneumatik s ocelovými
výztuhami bočnic;
po nasazení řetězů na pneumatiky.
Pneumatiky a kola
UPOZORNĚNÍ Při kontrole nebo úpravě
tlaků vzduchu v pneumatikách
nevyvíjejte nadměrnou sílu dřík kolové
jednotky. Dřík by se mohl poškodit.
Výměna pneumatik a kol
Následující postupy umožňují systému
TPMS detekovat jedinečný ID kódu
signálu senzoru tlaku v pneumatice při
výměně pneumatik či kol, jako např.
letních pneumatik za zimní a naopak.
UPOZORNĚNÍ Každý senzor tlaku v
pneumatice má jedinečný ID kódu
signálu. Aby mohl systém TPMS
pracovat, je nutno do něho zapsat kód
signálu. Nejjednodušší způsob, jak tak
učinit, je si nechat pneumatiky vyměnit
u autorizovaného servisu Abarth, kde
zajistí i zápis ID kódu signálu.
Po výměně pneumatik u
autorizovaného servisu Abarth:
jestliže autorizovaný servis Abarthvymění pneumatiky vašeho vozidla,
zapíše ID kódu signálu tlaku v
pneumatice.
Jestliže si pneumatiky budete měnit
sami nebo vám je bude měnit někdo
jiný, musíte ID kódu signálu zapsat do
systému TPMS takto:
po výměně pneumatik přepněte
zapalování na ON, pak zpět na ACC
nebo OFF;
počkejte asi 15 minut;
po asi 15 minutách jeďte s vozidlem
rychlostí nejméně 25 km/h po dobu
10 minut: ID kódu signálu od senzoru
tlaku v pneumatice se zapíše
automaticky.
UPOZORNĚNÍ Jestliže se s vozidlem
rozjedete dříve než asi za 15 minut od
výměny pneumatik, varovná kontrolka
se rozbliká, protože se ID kódu
signálu nemohl zapsat. Pokud se tak
stane, zaparkujte vozidlo asi na
15 minut, pak jeďte s vozidlem po dobu
10 minut, po jejichž uplynutí se zapíše
ID kódu signálu.
Výměna pneumatik a kol
UPOZORNĚNÍ Při výměně/opravě
pneumatik či kolo či obou dvou
kontaktujte autorizovaný servis Abarth:
mohly by se poškodit senzory tlaku v
pneumatikách.UPOZORNĚNÍ Kola vašeho vozidla jsou
speciálně vyprojektována pro instalaci
senzorů tlaku v pneumatikách.
Nepoužívejte neoriginální kola, jinak
nebude možné nainstalovat senzory
tlaku v pneumatikách.
Po každé výměně pneumatik či kol se
ujistěte, že byly nainstalované i senzory
tlaku v pneumatikách.
Po výměně pneumatiky či kola či obou
lze nainstalovat následující typy senzorů
tlaku v pneumatikách:
senzor tlaku se sundá ze starého
kola a nainstaluje na nové kolo;
na kole zůstane stejný senzor tlaku.
Vymění se jen pneumatika;
na nové kolo se nainstaluje nový
senzor tlaku.
UPOZORNĚNÍ Při pořízení nového
senzoru tlaku v pneumatice je nutno
zapsat ID kódu signálu od tohoto
senzoru. Ohledně zakoupení senzoru
tlaku v pneumatice a zápisu ID kódu
signálu od tohoto senzoru se poraďte s
autorizovaným servisem Abarth.
UPOZORNĚNÍ Při opětné instalaci
demontovaného senzoru tlaku v
pneumatice na kolo vyměňte izolační
průchodku (těsnění mezi tělesem
ventilu/senzorem a kolem) tohoto
senzoru.
74
BEZPEČNOST

DIFERENCIÁL S
MECHANICKY
OMEZENÝM PROKLUZEM
Vaše vozidlo je vybaveno diferenciálem
s omezeným prokluzem (LSD). Jedná
se o tzv. super-LSD, který zaručuje lepší
pohon a ovladatelnost vozidla.
Super-LSD s malým rozdílem při dělení
hnacího momentu (*) se začal používat
pro zlepšení výkonů při rozjezdu z
nulové rychlosti, jízdě v přímé směru a
reakci vozidla.
(*)Dělení hnacího momentu: Když na
mokrém povrch začne prokluzovat
jedno kolo, poskytne LSD více
momentu opačnému kolu. Dělení
hnacího momentu znamená rozdělování
momentu mezi pravé a levé kolo,
představuje tedy účinnost svornosti
diferenciálu LSD.
Super-LSD je tedy diferenciál citlivý na
moment, který zvyšuje stabilitu jízdy
díky následujícím charakteristikám:
nízký poměr dělení hnacího momentu
poskytuje lepší ovladatelnost (dělení:
2.0);
generováním počátečního momentu
se zlepšuje rozjezd z nulové rychlosti a
reakci při akceleraci/deceleraci a při
přímočaré jízdě vpřed (počáteční
moment: 49 Nm);
jednodušší konstrukce a tím menší
hmotnost;Činnost super-LSD
Jízda v přímočarém směru vpřed
Při jízdě v přímočarém směru vpřed se
pravé a levé boční převody točí stejnou
rychlostí a pastorek a boční převody se
točí spolu s klecí diferenciálu.
Vstupní síla se z korunového kola
přenáší na pastorek přes klec a na
hnací hřídel přes boční převody. Díky
tomu není v diferenciálu rozdíl mezi
pravým a levým kolem.
Činnost diferenciálu
Jakmile se se začne pravé a levé kola
točit rozdílnou rychlosti (za normální
jízdy), roztočí se i pastorky v záběru s
poloosou hnacího hřídele a tím
vyrovnávají rozdíl v otáčkách. Toto
ústrojí tedy slouží jako diferenciál.
Činnost s omezeným prokluzem
Jestliže diferenciál zjistí stav vyžadující
omezený prokluz, tzn., když prokluzuje
jedno kolo, na kuželová kola působí
axiální tlak vyvolaný reakčními silami
vznikajícími mezi pastorkem a těmito
koly. Axiální síly tlačí kuželová kola na
kuželové pouzdro a generují tak tření
mezi kuželem planetového kola a tímto
pouzdrem: tím se snižuje moment
prokluzujícího kola.
Snížený moment je beze změny
přenášen na kolo s vyšším záběrem:
tím je poskytována funkce diferenciálu somezeným prokluzem. Moment
přenášený na kolo s vyšším záběrem je
úměrný vstupnímu momentu od
korunového kola.
FUNKCE HLA (Hill
Launch Assist)
Hill Launch Assist (HLA) je funkce která
asistuje řidiči při rozjezdu do kopce.
Jakmile řidič ve svahu uvolní brzdový
pedál a sešlápne pedál akcelerace,
funkce znemožní couvnutí vozidla. V
prudkém stoupání zůstane brzdná síla
automaticky zachována i po uvolnění
brzdového pedálu.
Vozidla s manuální převodovkou:
Hill Launch Assist poskytuje asistenci v
klesání při přeřazení řadicí páky na
polohu (R) a ve stoupání s řadicí pákou
v jiné poloze než pro couvání (R).
Vozidla s automatickou
převodovkou: Hill Launch Assist
poskytuje asistenci v klesání při
přeřazení volicí páky na polohu (R) a ve
stoupání s řadicí pákou v poloze pro
jízdu vpřed.
UPOZORNĚNÍ Hill Launch Assist
neposkytuje asistenci na mírném
sklonu. Sklon stoupání/klesání, na
kterém bude systém poskytovat
asistenci, závisí také na zatížení vozidla.
UPOZORNĚNÍ Hill Launch Assist
nepracuje, pokud není parkovací brzda
75

zatažená, vozidlo není zcela zastavené
ani s uvolněným spojkovým pedálem.
UPOZORNĚNÍ Jakmile poskytuje Hill
Launch Assist asistenci, můžete cítit
zatuhnutí a vibrace brzdového pedálu,
což ale neznamená poruchu.
UPOZORNĚNÍ Jakmile svítí kontrolka
TCS/DSC, Hill Launch Assist nepracuje.
Postupujte podle “Kontrolky a
upozornění” v kapitole “Seznámení s
přístrojovým panelem”.
UPOZORNĚNÍ Hill Launch Assist (HLA)
se nevypne, aniž stiskem spínače DSC
OFF pro vypnutí TCS/DSC.
UPOZORNĚNÍ U vozidel s
automatickou převodovkou: Hill Launch
Assist sice nepracuje během stání na
volnoběh, ale je v činnosti funkce na
ochranu vozidla před rozjetím.
UPOZORNĚNÍ Nespoléhejte se jen na
Hill Launch Assist. Hill Launch Assist je
asistenční zařízení pro rozjezd ve svahu.
Systém je v činnosti asi dvě sekundy.
Jestliže se spolehnete jen na něj, při
rozjezdu zastaveného vozidla je
nebezpečný, protože se vozidlo může
neočekávaně uvést do pohybu (rozjet
se) a způsobit nehodu. Rozjezd vozidla
může záviset na jeho zatížení nebo zda
něco táhne. U vozidel s manuální
převodovkou se může vozidlo rozjetpodle toho, jak pracujete se spojkovým
pedálem nebo pedálem akcelerace.
Před nastartováním a rozjetím vozidla
zkontrolujte jeho okolí na bezpečnost.
POZOR
76)Přítomností TPMS není řidič zbaven
povinnosti kontrolovat tlak v pneumatikách
včetně rezervního kola a řádně pneumatiky
udržovat: systém neslouží pro signalizaci na
případnou vadu některé z pneumatik. Tlak v
pneumatikách je nutno kontrolovat, až se
pneumaticky uklidní a vychladnou. Pokud
by bylo nutno z jakéhokoli důvodu
zkontrolovat tlak v zahřátých pneumatikách,
nesnižujte ho, byť má vyšší než
předepsanou hodnotu. Pak zkontrolujte
pneumatiky znovu, až vychladnou.
77)Po výměně letních pneumatik za zimní
a naopak je nutno zkontrolovat TPMS, což
je nutno nechat provést jedině u
autorizovaného servisu Abarth.
78)Tlak v pneumatikách může kolísat v
závislosti na venkovní teplotě. Systém
může dočasně indikovat nedostatečný tlak.
V takovém případě zkontrolujte tlak ve
studených pneumatikách, a případně jej
doplňte.
SYSTÉMY NA
OCHRANU
CESTUJÍCÍCH
Nejdůležitější bezpečnostní výbava
vozidla obsahuje následující ochranné
systémy:
bezpečnostní pásy;
systém SBA (Seat Belt Alert);
opěrky hlavy;
dětské zádržné systémy;
čelní a boční airbagy.
Informace uvedené na následujících
stranách si velmi pozorně pročtěte.
Mají zásadní význam pro správné
používání ochranných systémů, aby
byla řidiči i cestujícím zaručena
bezpečnost na nejvyšší úrovni.
76
BEZPEČNOST

BEZPEČNOSTNÍ
PÁSY
BEZPEČNOSTNÍ
OPATŘENÍ TÝKAJÍCÍ SE
BEZPEČNOSTNÍHO PÁSU
79) 80)
Bezpečnostní pásy pomáhají omezit
vážné zranění při nehodě a náhlém
zastavení vozidla. FCA doporučuje, aby
se řidič a cestující vždy připoutali
bezpečnostními pásy.
Břišními/ramenovými pásy jsou
vybavena všechna sedadla. Tyto pásy
mají dotahovače se setrvačnými zámky,
které je drží mimo dosah, když se
nepoužívají.
Tyto zámky umožňují pohodlné
používání pásů cestujícími, ale při
nárazu vozidla se zamknou v dané
poloze.
Dotahovače pásů by nemusely
pracovat správně, jestliže budou pásy či
jejich vodítka obr. 59 znečistěně: snažte
se je udržovat v čistotě.Těhotné ženy a osoby ve vážném
zdravotním stavu
Těhotné ženy se musejí vždy připoutat
bezpečnostními pásy. Nechejte si dát
příslušná doporučení od svého lékaře.
Břišní pás je nutno upoutat POHODLNĚ
A CO NEJNÍŽE PŘES BOKY. Ramenní
pás je nutno vhodně vést přes ramena,
ale nikdy ne přes oblast žaludku
obr. 60.Bezpečnostními pásy se musejí poutat i
osoby ve vážném zdravotním stavu.
Konzultujte se svým lékařem speciální
pokyny ohledně příslušného
zdravotního stavu.
Režim nouzového zablokování
Bezpečnostní pás se nachází v režimu
nouzového zablokování, jakmile je
zapnutý.
V režimu nouzového zablokování
doléhá pás na cestujícího, aniž omezuje
jeho pohodlí, ale při nárazu vozidla ho
dotahovač zablokuje v dané poloze.
Jestliže se pás zablokuje a nedá se
vytáhnout, nechejte ho znovu
zatáhnout, a pak jej pomalu vytáhněte.
Při neúspěchu zatáhněte jednou
energicky za pás a povolte ho, pak ho
znovu pomalu vytáhněte.
POUŽÍVÁNÍ
BEZPEČNOSTNÍCH PÁSŮ
81) 82) 83) 84) 85) 86) 87)
Zapnutí bezpečnostního pásu
1: Zámek bezpečnostního pásu
obr. 61
2: Přezka bezpečnostního pásu
5903020100-12A-001AB
6006050100-CHD-003
77

Umístěte břišní pás co nejníže 1
obr. 62, nikoli přes břicho 2, pak
nastavte ramenní pás 3 tak, aby
pohodlně spočíval na vašem těle.
Odepnutí bezpečnostního pásu
Stiskněte tlačítko 1 obr. 63 na zámku
bezpečnostního pásu. Jestliže se pás
zcela nezatáhne, povytáhněte ho a
zkontrolujte, zda není zkroucený. Při
zatahování se ujistěte, zda vede rovně.UPOZORNĚNÍ Jestliže se pás zcela
nezatáhne, zkontrolujte, zda není
zkroucený. Jestliže se znovu řádně
nezatáhne, nechejte ho zkontrolovat u
autorizovaného servisu Abarth.
UPOZORNĚNÍ Při poutání musí
bezpečnostní pás řádně vést svým
vedením 1 obr. 64. Poutáním se
bezpečnostním pásem, který nevede
řádně svým vedením, nemusí pás při
nehodě poskytnout patřičnou ochranu,
což může způsobit vážné zranění.SYSTÉMY UPOZORNĚNÍ
NA BEZPEČNOSTNÍ PÁS
Jestliže systém zjistí, že bezpečnostní
pás sedadla spolucestujícího není
upevněný, upozorní na to cestujícího
optickou nebo zvukovou výstrahou.
Postupujte podle “Kontrolky a
upozornění” v kapitole “Seznámení s
přístrojovým panelem”.
Postupujte podle “Upozornění na
bezpečnostní pás” v kapitole
“Seznámení s přístrojovým panelem”.
6103020201-121-001AB
6203020201-122-002AB
6303020202-UNF-001AB6403020200-12A-001AB
78
BEZPEČNOST
