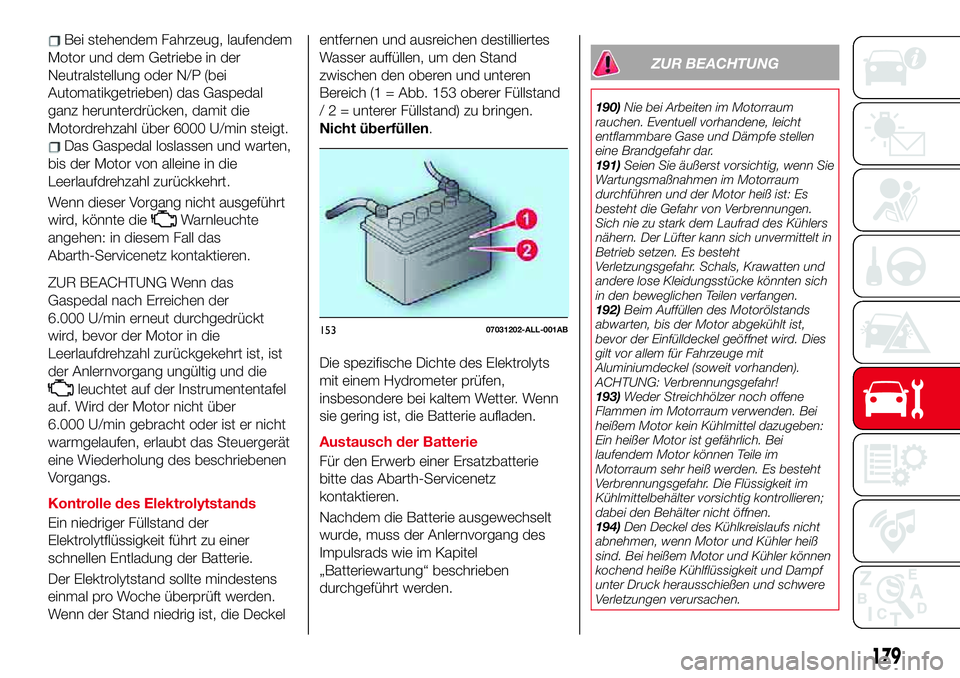

Bei stehendem Fahrzeug, laufendem
Motor und dem Getriebe in der
Neutralstellung oder N/P (bei
Automatikgetrieben) das Gaspedal
ganz herunterdrücken, damit die
Motordrehzahl über 6000 U/min steigt.
Das Gaspedal loslassen und warten,
bis der Motor von alleine in die
Leerlaufdrehzahl zurückkehrt.
Wenn dieser Vorgang nicht ausgeführt
wird, könnte die
Warnleuchte
angehen: in diesem Fall das
Abarth-Servicenetz kontaktieren.
ZUR BEACHTUNG Wenn das
Gaspedal nach Erreichen der
6.000 U/min erneut durchgedrückt
wird, bevor der Motor in die
Leerlaufdrehzahl zurückgekehrt ist, ist
der Anlernvorgang ungültig und die
leuchtet auf der Instrumententafel
auf. Wird der Motor nicht über
6.000 U/min gebracht oder ist er nicht
warmgelaufen, erlaubt das Steuergerät
eine Wiederholung des beschriebenen
Vorgangs.
Kontrolle des Elektrolytstands
Ein niedriger Füllstand der
Elektrolytflüssigkeit führt zu einer
schnellen Entladung der Batterie.
Der Elektrolytstand sollte mindestens
einmal pro Woche überprüft werden.
Wenn der Stand niedrig ist, die Deckelentfernen und ausreichen destilliertes
Wasser auffüllen, um den Stand
zwischen den oberen und unteren
Bereich (1 = Abb. 153 oberer Füllstand
/ 2 = unterer Füllstand) zu bringen.
Nicht überfüllen.
Die spezifische Dichte des Elektrolyts
mit einem Hydrometer prüfen,
insbesondere bei kaltem Wetter. Wenn
sie gering ist, die Batterie aufladen.
Austausch der Batterie
Für den Erwerb einer Ersatzbatterie
bitte das Abarth-Servicenetz
kontaktieren.
Nachdem die Batterie ausgewechselt
wurde, muss der Anlernvorgang des
Impulsrads wie im Kapitel
„Batteriewartung“ beschrieben
durchgeführt werden.
ZUR BEACHTUNG
190)Nie bei Arbeiten im Motorraum
rauchen. Eventuell vorhandene, leicht
entflammbare Gase und Dämpfe stellen
eine Brandgefahr dar.
191)Seien Sie äußerst vorsichtig, wenn Sie
Wartungsmaßnahmen im Motorraum
durchführen und der Motor heiß ist: Es
besteht die Gefahr von Verbrennungen.
Sich nie zu stark dem Laufrad des Kühlers
nähern. Der Lüfter kann sich unvermittelt in
Betrieb setzen. Es besteht
Verletzungsgefahr. Schals, Krawatten und
andere lose Kleidungsstücke könnten sich
in den beweglichen Teilen verfangen.
192)Beim Auffüllen des Motorölstands
abwarten, bis der Motor abgekühlt ist,
bevor der Einfülldeckel geöffnet wird. Dies
gilt vor allem für Fahrzeuge mit
Aluminiumdeckel (soweit vorhanden).
ACHTUNG: Verbrennungsgefahr!
193)Weder Streichhölzer noch offene
Flammen im Motorraum verwenden. Bei
heißem Motor kein Kühlmittel dazugeben:
Ein heißer Motor ist gefährlich. Bei
laufendem Motor können Teile im
Motorraum sehr heiß werden. Es besteht
Verbrennungsgefahr. Die Flüssigkeit im
Kühlmittelbehälter vorsichtig kontrollieren;
dabei den Behälter nicht öffnen.
194)Den Deckel des Kühlkreislaufs nicht
abnehmen, wenn Motor und Kühler heiß
sind. Bei heißem Motor und Kühler können
kochend heiße Kühlflüssigkeit und Dampf
unter Druck herausschießen und schwere
Verletzungen verursachen.
15307031202-ALL-001AB
179
Page 182 of 236

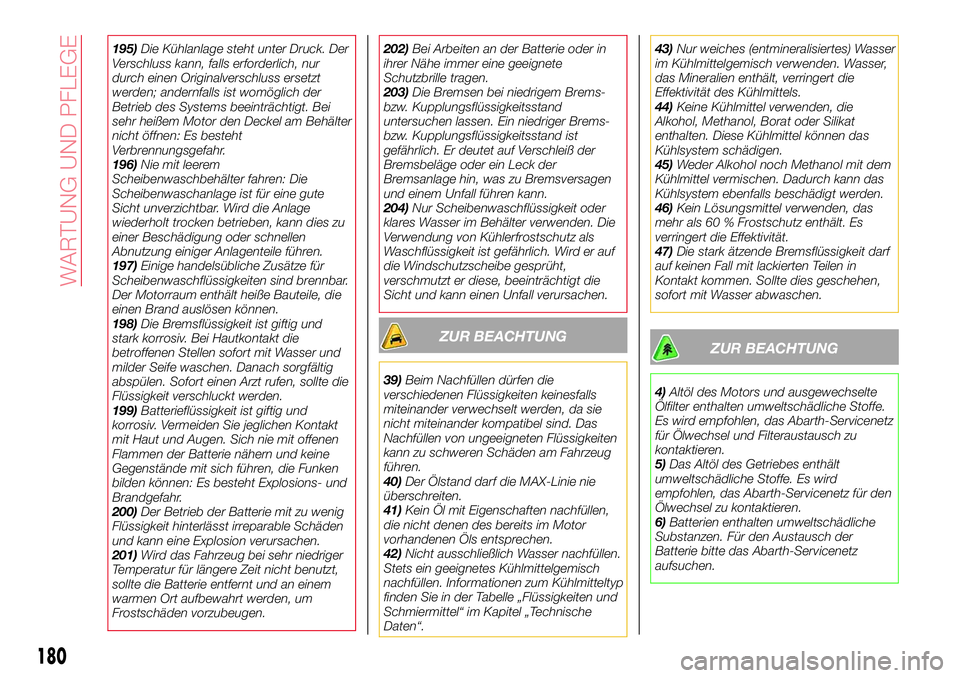

195)Die Kühlanlage steht unter Druck. Der
Verschluss kann, falls erforderlich, nur
durch einen Originalverschluss ersetzt
werden; andernfalls ist womöglich der
Betrieb des Systems beeinträchtigt. Bei
sehr heißem Motor den Deckel am Behälter
nicht öffnen: Es besteht
Verbrennungsgefahr.
196)Nie mit leerem
Scheibenwaschbehälter fahren: Die
Scheibenwaschanlage ist für eine gute
Sicht unverzichtbar. Wird die Anlage
wiederholt trocken betrieben, kann dies zu
einer Beschädigung oder schnellen
Abnutzung einiger Anlagenteile führen.
197)Einige handelsübliche Zusätze für
Scheibenwaschflüssigkeiten sind brennbar.
Der Motorraum enthält heiße Bauteile, die
einen Brand auslösen können.
198)Die Bremsflüssigkeit ist giftig und
stark korrosiv. Bei Hautkontakt die
betroffenen Stellen sofort mit Wasser und
milder Seife waschen. Danach sorgfältig
abspülen. Sofort einen Arzt rufen, sollte die
Flüssigkeit verschluckt werden.
199)Batterieflüssigkeit ist giftig und
korrosiv. Vermeiden Sie jeglichen Kontakt
mit Haut und Augen. Sich nie mit offenen
Flammen der Batterie nähern und keine
Gegenstände mit sich führen, die Funken
bilden können: Es besteht Explosions- und
Brandgefahr.
200)Der Betrieb der Batterie mit zu wenig
Flüssigkeit hinterlässt irreparable Schäden
und kann eine Explosion verursachen.
201)Wird das Fahrzeug bei sehr niedriger
Temperatur für längere Zeit nicht benutzt,
sollte die Batterie entfernt und an einem
warmen Ort aufbewahrt werden, um
Frostschäden vorzubeugen.202)Bei Arbeiten an der Batterie oder in
ihrer Nähe immer eine geeignete
Schutzbrille tragen.
203)Die Bremsen bei niedrigem Brems-
bzw. Kupplungsflüssigkeitsstand
untersuchen lassen. Ein niedriger Brems-
bzw. Kupplungsflüssigkeitsstand ist
gefährlich. Er deutet auf Verschleiß der
Bremsbeläge oder ein Leck der
Bremsanlage hin, was zu Bremsversagen
und einem Unfall führen kann.
204)Nur Scheibenwaschflüssigkeit oder
klares Wasser im Behälter verwenden. Die
Verwendung von Kühlerfrostschutz als
Waschflüssigkeit ist gefährlich. Wird er auf
die Windschutzscheibe gesprüht,
verschmutzt er diese, beeinträchtigt die
Sicht und kann einen Unfall verursachen.
ZUR BEACHTUNG
39)Beim Nachfüllen dürfen die
verschiedenen Flüssigkeiten keinesfalls
miteinander verwechselt werden, da sie
nicht miteinander kompatibel sind. Das
Nachfüllen von ungeeigneten Flüssigkeiten
kann zu schweren Schäden am Fahrzeug
führen.
40)Der Ölstand darf die MAX-Linie nie
überschreiten.
41)Kein Öl mit Eigenschaften nachfüllen,
die nicht denen des bereits im Motor
vorhandenen Öls entsprechen.
42)Nicht ausschließlich Wasser nachfüllen.
Stets ein geeignetes Kühlmittelgemisch
nachfüllen. Informationen zum Kühlmitteltyp
finden Sie in der Tabelle „Flüssigkeiten und
Schmiermittel“ im Kapitel „Technische
Daten“.43)Nur weiches (entmineralisiertes) Wasser
im Kühlmittelgemisch verwenden. Wasser,
das Mineralien enthält, verringert die
Effektivität des Kühlmittels.
44)Keine Kühlmittel verwenden, die
Alkohol, Methanol, Borat oder Silikat
enthalten. Diese Kühlmittel können das
Kühlsystem schädigen.
45)Weder Alkohol noch Methanol mit dem
Kühlmittel vermischen. Dadurch kann das
Kühlsystem ebenfalls beschädigt werden.
46)Kein Lösungsmittel verwenden, das
mehr als 60 % Frostschutz enthält. Es
verringert die Effektivität.
47)Die stark ätzende Bremsflüssigkeit darf
auf keinen Fall mit lackierten Teilen in
Kontakt kommen. Sollte dies geschehen,
sofort mit Wasser abwaschen.
ZUR BEACHTUNG
4)Altöl des Motors und ausgewechselte
Ölfilter enthalten umweltschädliche Stoffe.
Es wird empfohlen, das Abarth-Servicenetz
für Ölwechsel und Filteraustausch zu
kontaktieren.
5)Das Altöl des Getriebes enthält
umweltschädliche Stoffe. Es wird
empfohlen, das Abarth-Servicenetz für den
Ölwechsel zu kontaktieren.
6)Batterien enthalten umweltschädliche
Substanzen. Für den Austausch der
Batterie bitte das Abarth-Servicenetz
aufsuchen.
180
WARTUNG UND PFLEGE
Page 183 of 236

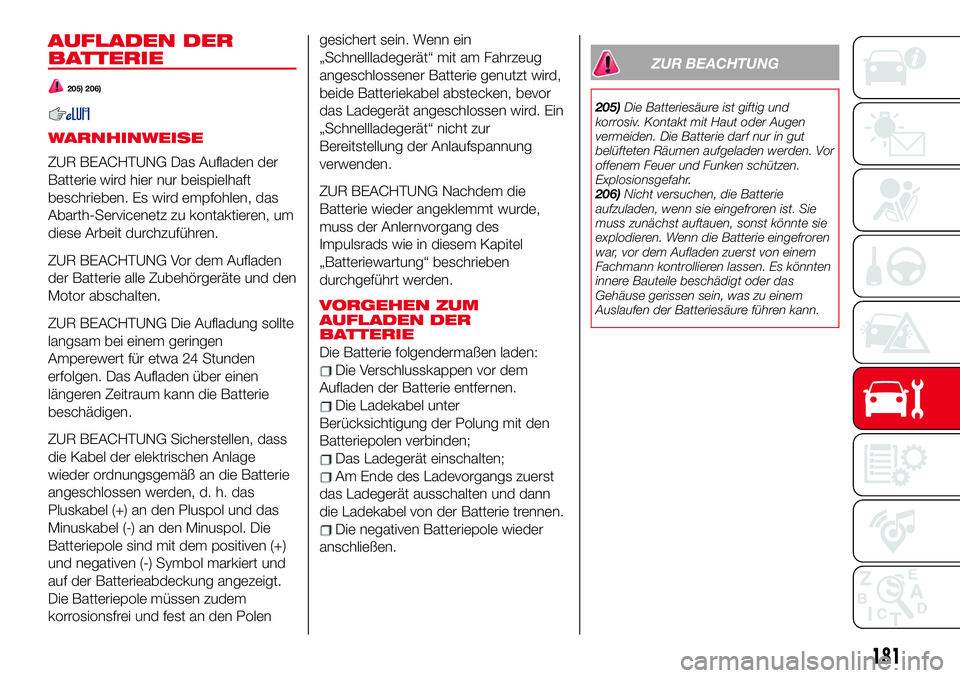

AUFLADEN DER
BATTERIE
205) 206)
WARNHINWEISE
ZUR BEACHTUNG Das Aufladen der
Batterie wird hier nur beispielhaft
beschrieben. Es wird empfohlen, das
Abarth-Servicenetz zu kontaktieren, um
diese Arbeit durchzuführen.
ZUR BEACHTUNG Vor dem Aufladen
der Batterie alle Zubehörgeräte und den
Motor abschalten.
ZUR BEACHTUNG Die Aufladung sollte
langsam bei einem geringen
Amperewert für etwa 24 Stunden
erfolgen. Das Aufladen über einen
längeren Zeitraum kann die Batterie
beschädigen.
ZUR BEACHTUNG Sicherstellen, dass
die Kabel der elektrischen Anlage
wieder ordnungsgemäß an die Batterie
angeschlossen werden, d. h. das
Pluskabel (+) an den Pluspol und das
Minuskabel (-) an den Minuspol. Die
Batteriepole sind mit dem positiven (+)
und negativen (-) Symbol markiert und
auf der Batterieabdeckung angezeigt.
Die Batteriepole müssen zudem
korrosionsfrei und fest an den Polengesichert sein. Wenn ein
„Schnellladegerät“ mit am Fahrzeug
angeschlossener Batterie genutzt wird,
beide Batteriekabel abstecken, bevor
das Ladegerät angeschlossen wird. Ein
„Schnellladegerät“ nicht zur
Bereitstellung der Anlaufspannung
verwenden.
ZUR BEACHTUNG Nachdem die
Batterie wieder angeklemmt wurde,
muss der Anlernvorgang des
Impulsrads wie in diesem Kapitel
„Batteriewartung“ beschrieben
durchgeführt werden.
VORGEHEN ZUM
AUFLADEN DER
BATTERIE
Die Batterie folgendermaßen laden:
Die Verschlusskappen vor dem
Aufladen der Batterie entfernen.
Die Ladekabel unter
Berücksichtigung der Polung mit den
Batteriepolen verbinden;
Das Ladegerät einschalten;
Am Ende des Ladevorgangs zuerst
das Ladegerät ausschalten und dann
die Ladekabel von der Batterie trennen.
Die negativen Batteriepole wieder
anschließen.
ZUR BEACHTUNG
205)Die Batteriesäure ist giftig und
korrosiv. Kontakt mit Haut oder Augen
vermeiden. Die Batterie darf nur in gut
belüfteten Räumen aufgeladen werden. Vor
offenem Feuer und Funken schützen.
Explosionsgefahr.
206)Nicht versuchen, die Batterie
aufzuladen, wenn sie eingefroren ist. Sie
muss zunächst auftauen, sonst könnte sie
explodieren. Wenn die Batterie eingefroren
war, vor dem Aufladen zuerst von einem
Fachmann kontrollieren lassen. Es könnten
innere Bauteile beschädigt oder das
Gehäuse gerissen sein, was zu einem
Auslaufen der Batteriesäure führen kann.
181
Page 184 of 236

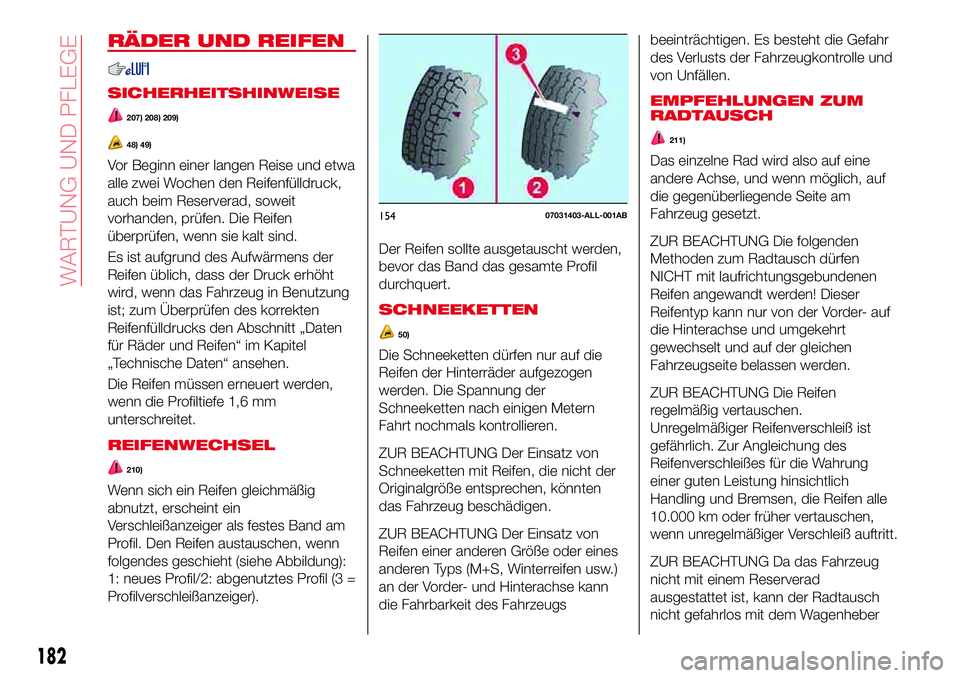

RÄDER UND REIFEN
SICHERHEITSHINWEISE
207) 208) 209)
48) 49)
Vor Beginn einer langen Reise und etwa
alle zwei Wochen den Reifenfülldruck,
auch beim Reserverad, soweit
vorhanden, prüfen. Die Reifen
überprüfen, wenn sie kalt sind.
Es ist aufgrund des Aufwärmens der
Reifen üblich, dass der Druck erhöht
wird, wenn das Fahrzeug in Benutzung
ist; zum Überprüfen des korrekten
Reifenfülldrucks den Abschnitt „Daten
für Räder und Reifen“ im Kapitel
„Technische Daten“ ansehen.
Die Reifen müssen erneuert werden,
wenn die Profiltiefe 1,6 mm
unterschreitet.
REIFENWECHSEL
210)
Wenn sich ein Reifen gleichmäßig
abnutzt, erscheint ein
Verschleißanzeiger als festes Band am
Profil. Den Reifen austauschen, wenn
folgendes geschieht (siehe Abbildung):
1: neues Profil/2: abgenutztes Profil (3 =
Profilverschleißanzeiger).Der Reifen sollte ausgetauscht werden,
bevor das Band das gesamte Profil
durchquert.
SCHNEEKETTEN
50)
Die Schneeketten dürfen nur auf die
Reifen der Hinterräder aufgezogen
werden. Die Spannung der
Schneeketten nach einigen Metern
Fahrt nochmals kontrollieren.
ZUR BEACHTUNG Der Einsatz von
Schneeketten mit Reifen, die nicht der
Originalgröße entsprechen, könnten
das Fahrzeug beschädigen.
ZUR BEACHTUNG Der Einsatz von
Reifen einer anderen Größe oder eines
anderen Typs (M+S, Winterreifen usw.)
an der Vorder- und Hinterachse kann
die Fahrbarkeit des Fahrzeugsbeeinträchtigen. Es besteht die Gefahr
des Verlusts der Fahrzeugkontrolle und
von Unfällen.
EMPFEHLUNGEN ZUM
RADTAUSCH
211)
Das einzelne Rad wird also auf eine
andere Achse, und wenn möglich, auf
die gegenüberliegende Seite am
Fahrzeug gesetzt.
ZUR BEACHTUNG Die folgenden
Methoden zum Radtausch dürfen
NICHT mit laufrichtungsgebundenen
Reifen angewandt werden! Dieser
Reifentyp kann nur von der Vorder- auf
die Hinterachse und umgekehrt
gewechselt und auf der gleichen
Fahrzeugseite belassen werden.
ZUR BEACHTUNG Die Reifen
regelmäßig vertauschen.
Unregelmäßiger Reifenverschleiß ist
gefährlich. Zur Angleichung des
Reifenverschleißes für die Wahrung
einer guten Leistung hinsichtlich
Handling und Bremsen, die Reifen alle
10.000 km oder früher vertauschen,
wenn unregelmäßiger Verschleiß auftritt.
ZUR BEACHTUNG Da das Fahrzeug
nicht mit einem Reserverad
ausgestattet ist, kann der Radtausch
nicht gefahrlos mit dem Wagenheber
15407031403-ALL-001AB
182
WARTUNG UND PFLEGE
Page 185 of 236

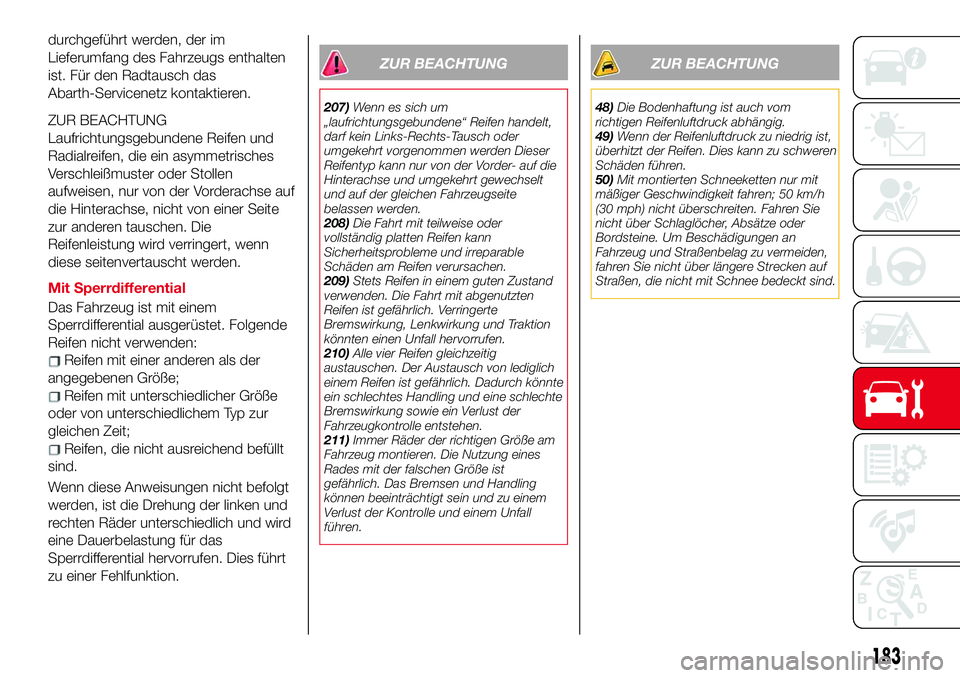

durchgeführt werden, der im
Lieferumfang des Fahrzeugs enthalten
ist. Für den Radtausch das
Abarth-Servicenetz kontaktieren.
ZUR BEACHTUNG
Laufrichtungsgebundene Reifen und
Radialreifen, die ein asymmetrisches
Verschleißmuster oder Stollen
aufweisen, nur von der Vorderachse auf
die Hinterachse, nicht von einer Seite
zur anderen tauschen. Die
Reifenleistung wird verringert, wenn
diese seitenvertauscht werden.
Mit Sperrdifferential
Das Fahrzeug ist mit einem
Sperrdifferential ausgerüstet. Folgende
Reifen nicht verwenden:
Reifen mit einer anderen als der
angegebenen Größe;
Reifen mit unterschiedlicher Größe
oder von unterschiedlichem Typ zur
gleichen Zeit;
Reifen, die nicht ausreichend befüllt
sind.
Wenn diese Anweisungen nicht befolgt
werden, ist die Drehung der linken und
rechten Räder unterschiedlich und wird
eine Dauerbelastung für das
Sperrdifferential hervorrufen. Dies führt
zu einer Fehlfunktion.
ZUR BEACHTUNG
207)Wenn es sich um
„laufrichtungsgebundene“ Reifen handelt,
darf kein Links-Rechts-Tausch oder
umgekehrt vorgenommen werden Dieser
Reifentyp kann nur von der Vorder- auf die
Hinterachse und umgekehrt gewechselt
und auf der gleichen Fahrzeugseite
belassen werden.
208)Die Fahrt mit teilweise oder
vollständig platten Reifen kann
Sicherheitsprobleme und irreparable
Schäden am Reifen verursachen.
209)Stets Reifen in einem guten Zustand
verwenden. Die Fahrt mit abgenutzten
Reifen ist gefährlich. Verringerte
Bremswirkung, Lenkwirkung und Traktion
könnten einen Unfall hervorrufen.
210)Alle vier Reifen gleichzeitig
austauschen. Der Austausch von lediglich
einem Reifen ist gefährlich. Dadurch könnte
ein schlechtes Handling und eine schlechte
Bremswirkung sowie ein Verlust der
Fahrzeugkontrolle entstehen.
211)Immer Räder der richtigen Größe am
Fahrzeug montieren. Die Nutzung eines
Rades mit der falschen Größe ist
gefährlich. Das Bremsen und Handling
können beeinträchtigt sein und zu einem
Verlust der Kontrolle und einem Unfall
führen.
ZUR BEACHTUNG
48)Die Bodenhaftung ist auch vom
richtigen Reifenluftdruck abhängig.
49)Wenn der Reifenluftdruck zu niedrig ist,
überhitzt der Reifen. Dies kann zu schweren
Schäden führen.
50)Mit montierten Schneeketten nur mit
mäßiger Geschwindigkeit fahren; 50 km/h
(30 mph) nicht überschreiten. Fahren Sie
nicht über Schlaglöcher, Absätze oder
Bordsteine. Um Beschädigungen an
Fahrzeug und Straßenbelag zu vermeiden,
fahren Sie nicht über längere Strecken auf
Straßen, die nicht mit Schnee bedeckt sind.
183
Page 186 of 236

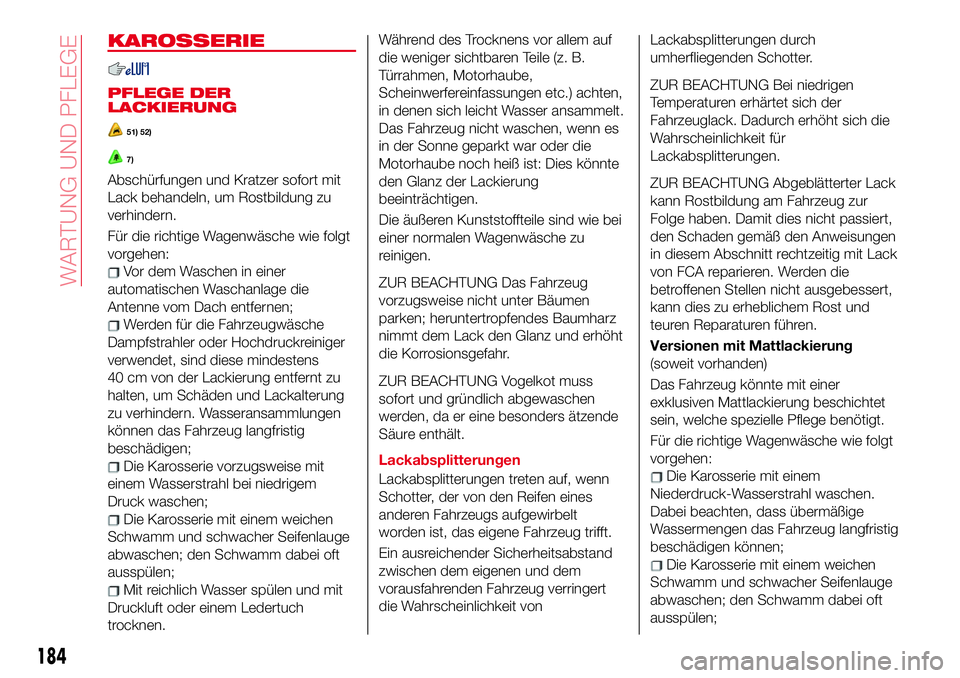

KAROSSERIE
PFLEGE DER
LACKIERUNG
51) 52)
7)
Abschürfungen und Kratzer sofort mit
Lack behandeln, um Rostbildung zu
verhindern.
Für die richtige Wagenwäsche wie folgt
vorgehen:
Vor dem Waschen in einer
automatischen Waschanlage die
Antenne vom Dach entfernen;
Werden für die Fahrzeugwäsche
Dampfstrahler oder Hochdruckreiniger
verwendet, sind diese mindestens
40 cm von der Lackierung entfernt zu
halten, um Schäden und Lackalterung
zu verhindern. Wasseransammlungen
können das Fahrzeug langfristig
beschädigen;
Die Karosserie vorzugsweise mit
einem Wasserstrahl bei niedrigem
Druck waschen;
Die Karosserie mit einem weichen
Schwamm und schwacher Seifenlauge
abwaschen; den Schwamm dabei oft
ausspülen;
Mit reichlich Wasser spülen und mit
Druckluft oder einem Ledertuch
trocknen.Während des Trocknens vor allem auf
die weniger sichtbaren Teile (z. B.
Türrahmen, Motorhaube,
Scheinwerfereinfassungen etc.) achten,
in denen sich leicht Wasser ansammelt.
Das Fahrzeug nicht waschen, wenn es
in der Sonne geparkt war oder die
Motorhaube noch heiß ist: Dies könnte
den Glanz der Lackierung
beeinträchtigen.
Die äußeren Kunststoffteile sind wie bei
einer normalen Wagenwäsche zu
reinigen.
ZUR BEACHTUNG Das Fahrzeug
vorzugsweise nicht unter Bäumen
parken; heruntertropfendes Baumharz
nimmt dem Lack den Glanz und erhöht
die Korrosionsgefahr.
ZUR BEACHTUNG Vogelkot muss
sofort und gründlich abgewaschen
werden, da er eine besonders ätzende
Säure enthält.
Lackabsplitterungen
Lackabsplitterungen treten auf, wenn
Schotter, der von den Reifen eines
anderen Fahrzeugs aufgewirbelt
worden ist, das eigene Fahrzeug trifft.
Ein ausreichender Sicherheitsabstand
zwischen dem eigenen und dem
vorausfahrenden Fahrzeug verringert
die Wahrscheinlichkeit vonLackabsplitterungen durch
umherfliegenden Schotter.
ZUR BEACHTUNG Bei niedrigen
Temperaturen erhärtet sich der
Fahrzeuglack. Dadurch erhöht sich die
Wahrscheinlichkeit für
Lackabsplitterungen.
ZUR BEACHTUNG Abgeblätterter Lack
kann Rostbildung am Fahrzeug zur
Folge haben. Damit dies nicht passiert,
den Schaden gemäß den Anweisungen
in diesem Abschnitt rechtzeitig mit Lack
von FCA reparieren. Werden die
betroffenen Stellen nicht ausgebessert,
kann dies zu erheblichem Rost und
teuren Reparaturen führen.
Versionen mit Mattlackierung
(soweit vorhanden)
Das Fahrzeug könnte mit einer
exklusiven Mattlackierung beschichtet
sein, welche spezielle Pflege benötigt.
Für die richtige Wagenwäsche wie folgt
vorgehen:
Die Karosserie mit einem
Niederdruck-Wasserstrahl waschen.
Dabei beachten, dass übermäßige
Wassermengen das Fahrzeug langfristig
beschädigen können;
Die Karosserie mit einem weichen
Schwamm und schwacher Seifenlauge
abwaschen; den Schwamm dabei oft
ausspülen;
184
WARTUNG UND PFLEGE
Page 187 of 236

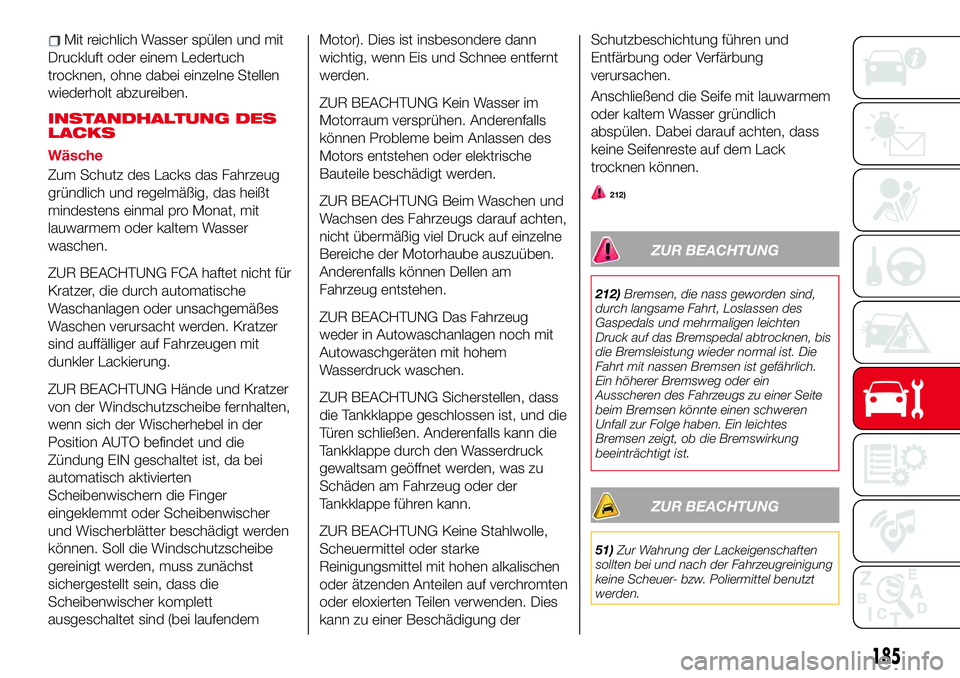

Mit reichlich Wasser spülen und mit
Druckluft oder einem Ledertuch
trocknen, ohne dabei einzelne Stellen
wiederholt abzureiben.
INSTANDHALTUNG DES
LACKS
Wäsche
Zum Schutz des Lacks das Fahrzeug
gründlich und regelmäßig, das heißt
mindestens einmal pro Monat, mit
lauwarmem oder kaltem Wasser
waschen.
ZUR BEACHTUNG FCA haftet nicht für
Kratzer, die durch automatische
Waschanlagen oder unsachgemäßes
Waschen verursacht werden. Kratzer
sind auffälliger auf Fahrzeugen mit
dunkler Lackierung.
ZUR BEACHTUNG Hände und Kratzer
von der Windschutzscheibe fernhalten,
wenn sich der Wischerhebel in der
Position AUTO befindet und die
Zündung EIN geschaltet ist, da bei
automatisch aktivierten
Scheibenwischern die Finger
eingeklemmt oder Scheibenwischer
und Wischerblätter beschädigt werden
können. Soll die Windschutzscheibe
gereinigt werden, muss zunächst
sichergestellt sein, dass die
Scheibenwischer komplett
ausgeschaltet sind (bei laufendemMotor). Dies ist insbesondere dann
wichtig, wenn Eis und Schnee entfernt
werden.
ZUR BEACHTUNG Kein Wasser im
Motorraum versprühen. Anderenfalls
können Probleme beim Anlassen des
Motors entstehen oder elektrische
Bauteile beschädigt werden.
ZUR BEACHTUNG Beim Waschen und
Wachsen des Fahrzeugs darauf achten,
nicht übermäßig viel Druck auf einzelne
Bereiche der Motorhaube auszuüben.
Anderenfalls können Dellen am
Fahrzeug entstehen.
ZUR BEACHTUNG Das Fahrzeug
weder in Autowaschanlagen noch mit
Autowaschgeräten mit hohem
Wasserdruck waschen.
ZUR BEACHTUNG Sicherstellen, dass
die Tankklappe geschlossen ist, und die
Türen schließen. Anderenfalls kann die
Tankklappe durch den Wasserdruck
gewaltsam geöffnet werden, was zu
Schäden am Fahrzeug oder der
Tankklappe führen kann.
ZUR BEACHTUNG Keine Stahlwolle,
Scheuermittel oder starke
Reinigungsmittel mit hohen alkalischen
oder ätzenden Anteilen auf verchromten
oder eloxierten Teilen verwenden. Dies
kann zu einer Beschädigung derSchutzbeschichtung führen und
Entfärbung oder Verfärbung
verursachen.
Anschließend die Seife mit lauwarmem
oder kaltem Wasser gründlich
abspülen. Dabei darauf achten, dass
keine Seifenreste auf dem Lack
trocknen können.
212)
ZUR BEACHTUNG
212)Bremsen, die nass geworden sind,
durch langsame Fahrt, Loslassen des
Gaspedals und mehrmaligen leichten
Druck auf das Bremspedal abtrocknen, bis
die Bremsleistung wieder normal ist. Die
Fahrt mit nassen Bremsen ist gefährlich.
Ein höherer Bremsweg oder ein
Ausscheren des Fahrzeugs zu einer Seite
beim Bremsen könnte einen schweren
Unfall zur Folge haben. Ein leichtes
Bremsen zeigt, ob die Bremswirkung
beeinträchtigt ist.
ZUR BEACHTUNG
51)Zur Wahrung der Lackeigenschaften
sollten bei und nach der Fahrzeugreinigung
keine Scheuer- bzw. Poliermittel benutzt
werden.
185
Page 188 of 236

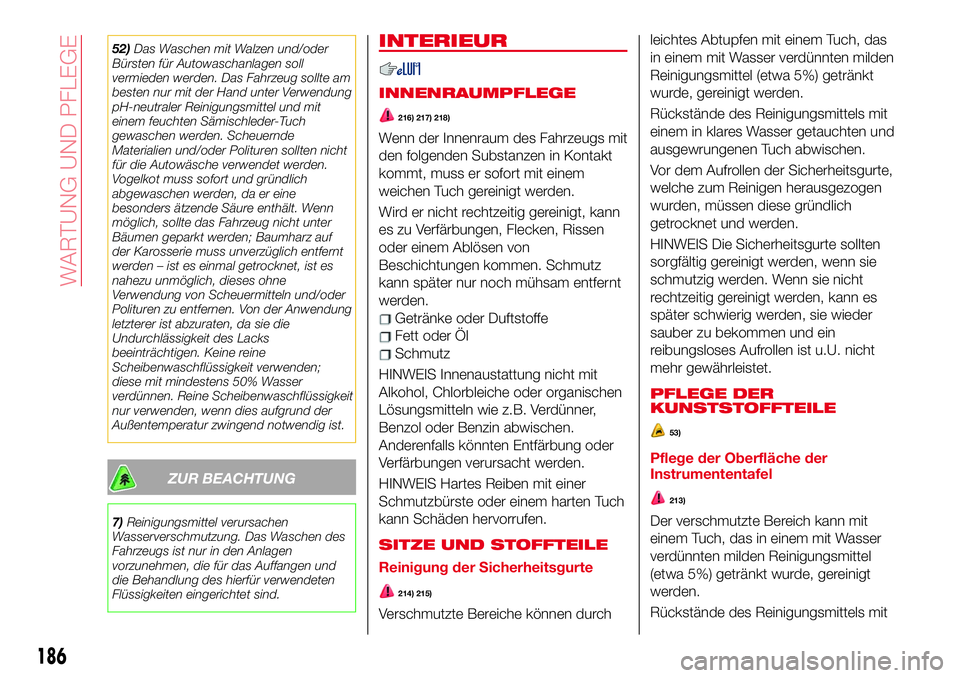

52)Das Waschen mit Walzen und/oder
Bürsten für Autowaschanlagen soll
vermieden werden. Das Fahrzeug sollte am
besten nur mit der Hand unter Verwendung
pH-neutraler Reinigungsmittel und mit
einem feuchten Sämischleder-Tuch
gewaschen werden. Scheuernde
Materialien und/oder Polituren sollten nicht
für die Autowäsche verwendet werden.
Vogelkot muss sofort und gründlich
abgewaschen werden, da er eine
besonders ätzende Säure enthält. Wenn
möglich, sollte das Fahrzeug nicht unter
Bäumen geparkt werden; Baumharz auf
der Karosserie muss unverzüglich entfernt
werden – ist es einmal getrocknet, ist es
nahezu unmöglich, dieses ohne
Verwendung von Scheuermitteln und/oder
Polituren zu entfernen. Von der Anwendung
letzterer ist abzuraten, da sie die
Undurchlässigkeit des Lacks
beeinträchtigen. Keine reine
Scheibenwaschflüssigkeit verwenden;
diese mit mindestens 50% Wasser
verdünnen. Reine Scheibenwaschflüssigkeit
nur verwenden, wenn dies aufgrund der
Außentemperatur zwingend notwendig ist.
ZUR BEACHTUNG
7)Reinigungsmittel verursachen
Wasserverschmutzung. Das Waschen des
Fahrzeugs ist nur in den Anlagen
vorzunehmen, die für das Auffangen und
die Behandlung des hierfür verwendeten
Flüssigkeiten eingerichtet sind.
INTERIEUR
INNENRAUMPFLEGE
216) 217) 218)
Wenn der Innenraum des Fahrzeugs mit
den folgenden Substanzen in Kontakt
kommt, muss er sofort mit einem
weichen Tuch gereinigt werden.
Wird er nicht rechtzeitig gereinigt, kann
es zu Verfärbungen, Flecken, Rissen
oder einem Ablösen von
Beschichtungen kommen. Schmutz
kann später nur noch mühsam entfernt
werden.
Getränke oder Duftstoffe
Fett oder Öl
Schmutz
HINWEIS Innenaustattung nicht mit
Alkohol, Chlorbleiche oder organischen
Lösungsmitteln wie z.B. Verdünner,
Benzol oder Benzin abwischen.
Anderenfalls könnten Entfärbung oder
Verfärbungen verursacht werden.
HINWEIS Hartes Reiben mit einer
Schmutzbürste oder einem harten Tuch
kann Schäden hervorrufen.
SITZE UND STOFFTEILE
Reinigung der Sicherheitsgurte
214) 215)
Verschmutzte Bereiche können durchleichtes Abtupfen mit einem Tuch, das
in einem mit Wasser verdünnten milden
Reinigungsmittel (etwa 5%) getränkt
wurde, gereinigt werden.
Rückstände des Reinigungsmittels mit
einem in klares Wasser getauchten und
ausgewrungenen Tuch abwischen.
Vor dem Aufrollen der Sicherheitsgurte,
welche zum Reinigen herausgezogen
wurden, müssen diese gründlich
getrocknet und werden.
HINWEIS Die Sicherheitsgurte sollten
sorgfältig gereinigt werden, wenn sie
schmutzig werden. Wenn sie nicht
rechtzeitig gereinigt werden, kann es
später schwierig werden, sie wieder
sauber zu bekommen und ein
reibungsloses Aufrollen ist u.U. nicht
mehr gewährleistet.
PFLEGE DER
KUNSTSTOFFTEILE
53)
Pflege der Oberfläche der
Instrumententafel
213)
Der verschmutzte Bereich kann mit
einem Tuch, das in einem mit Wasser
verdünnten milden Reinigungsmittel
(etwa 5%) getränkt wurde, gereinigt
werden.
Rückstände des Reinigungsmittels mit
186
WARTUNG UND PFLEGE
Page 189 of 236

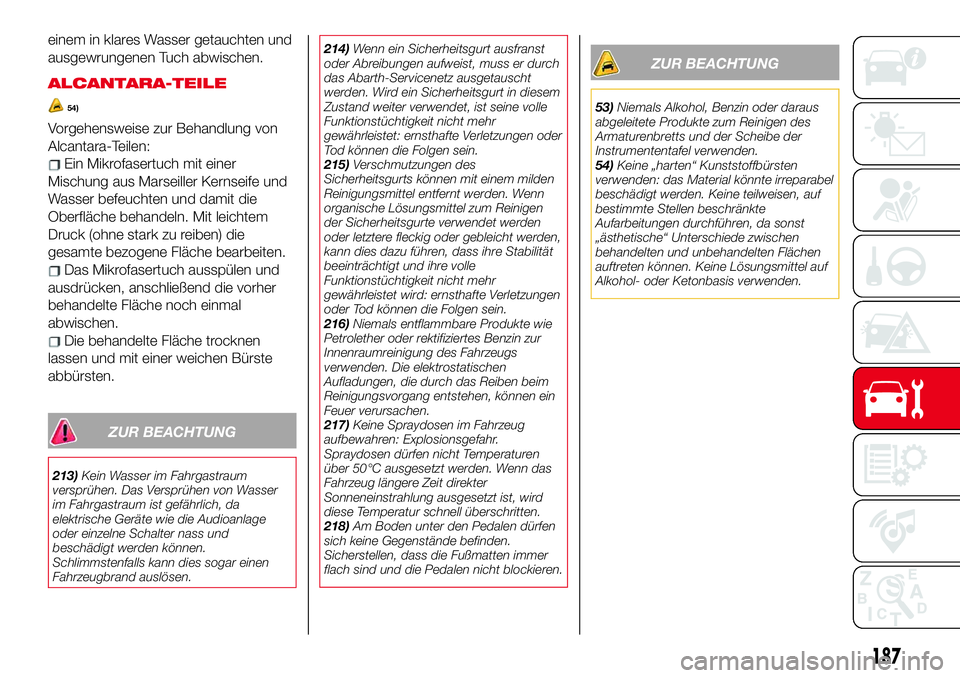

einem in klares Wasser getauchten und
ausgewrungenen Tuch abwischen.
ALCANTARA-TEILE
54)
Vorgehensweise zur Behandlung von
Alcantara-Teilen:
Ein Mikrofasertuch mit einer
Mischung aus Marseiller Kernseife und
Wasser befeuchten und damit die
Oberfläche behandeln. Mit leichtem
Druck (ohne stark zu reiben) die
gesamte bezogene Fläche bearbeiten.
Das Mikrofasertuch ausspülen und
ausdrücken, anschließend die vorher
behandelte Fläche noch einmal
abwischen.
Die behandelte Fläche trocknen
lassen und mit einer weichen Bürste
abbürsten.
ZUR BEACHTUNG
213)Kein Wasser im Fahrgastraum
versprühen. Das Versprühen von Wasser
im Fahrgastraum ist gefährlich, da
elektrische Geräte wie die Audioanlage
oder einzelne Schalter nass und
beschädigt werden können.
Schlimmstenfalls kann dies sogar einen
Fahrzeugbrand auslösen.214)Wenn ein Sicherheitsgurt ausfranst
oder Abreibungen aufweist, muss er durch
das Abarth-Servicenetz ausgetauscht
werden. Wird ein Sicherheitsgurt in diesem
Zustand weiter verwendet, ist seine volle
Funktionstüchtigkeit nicht mehr
gewährleistet: ernsthafte Verletzungen oder
Tod können die Folgen sein.
215)Verschmutzungen des
Sicherheitsgurts können mit einem milden
Reinigungsmittel entfernt werden. Wenn
organische Lösungsmittel zum Reinigen
der Sicherheitsgurte verwendet werden
oder letztere fleckig oder gebleicht werden,
kann dies dazu führen, dass ihre Stabilität
beeinträchtigt und ihre volle
Funktionstüchtigkeit nicht mehr
gewährleistet wird: ernsthafte Verletzungen
oder Tod können die Folgen sein.
216)Niemals entflammbare Produkte wie
Petrolether oder rektifiziertes Benzin zur
Innenraumreinigung des Fahrzeugs
verwenden. Die elektrostatischen
Aufladungen, die durch das Reiben beim
Reinigungsvorgang entstehen, können ein
Feuer verursachen.
217)Keine Spraydosen im Fahrzeug
aufbewahren: Explosionsgefahr.
Spraydosen dürfen nicht Temperaturen
über 50°C ausgesetzt werden. Wenn das
Fahrzeug längere Zeit direkter
Sonneneinstrahlung ausgesetzt ist, wird
diese Temperatur schnell überschritten.
218)Am Boden unter den Pedalen dürfen
sich keine Gegenstände befinden.
Sicherstellen, dass die Fußmatten immer
flach sind und die Pedalen nicht blockieren.
ZUR BEACHTUNG
53)Niemals Alkohol, Benzin oder daraus
abgeleitete Produkte zum Reinigen des
Armaturenbretts und der Scheibe der
Instrumententafel verwenden.
54)Keine „harten“ Kunststoffbürsten
verwenden: das Material könnte irreparabel
beschädigt werden. Keine teilweisen, auf
bestimmte Stellen beschränkte
Aufarbeitungen durchführen, da sonst
„ästhetische“ Unterschiede zwischen
behandelten und unbehandelten Flächen
auftreten können. Keine Lösungsmittel auf
Alkohol- oder Ketonbasis verwenden.
187
Page 190 of 236

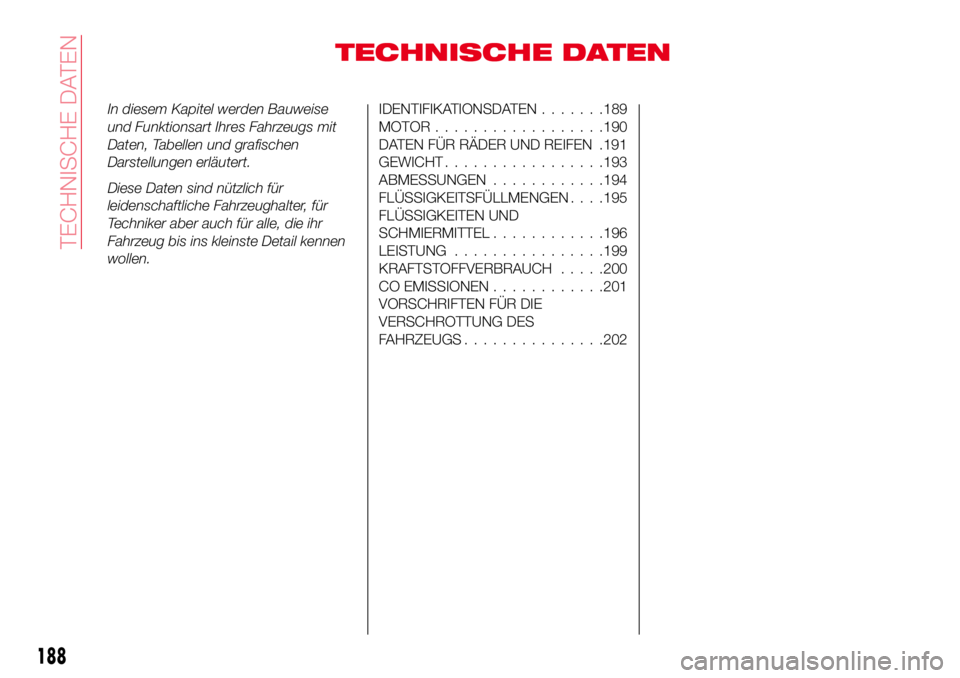

TECHNISCHE DATEN
In diesem Kapitel werden Bauweise
und Funktionsart Ihres Fahrzeugs mit
Daten, Tabellen und grafischen
Darstellungen erläutert.
Diese Daten sind nützlich für
leidenschaftliche Fahrzeughalter, für
Techniker aber auch für alle, die ihr
Fahrzeug bis ins kleinste Detail kennen
wollen.IDENTIFIKATIONSDATEN.......189
MOTOR..................190
DATEN FÜR RÄDER UND REIFEN .191
GEWICHT.................193
ABMESSUNGEN............194
FLÜSSIGKEITSFÜLLMENGEN. . . .195
FLÜSSIGKEITEN UND
SCHMIERMITTEL............196
LEISTUNG................199
KRAFTSTOFFVERBRAUCH.....200
CO EMISSIONEN............201
VORSCHRIFTEN FÜR DIE
VERSCHROTTUNG DES
FAHRZEUGS...............202
188
TECHNISCHE DATEN
