Page 21 of 236

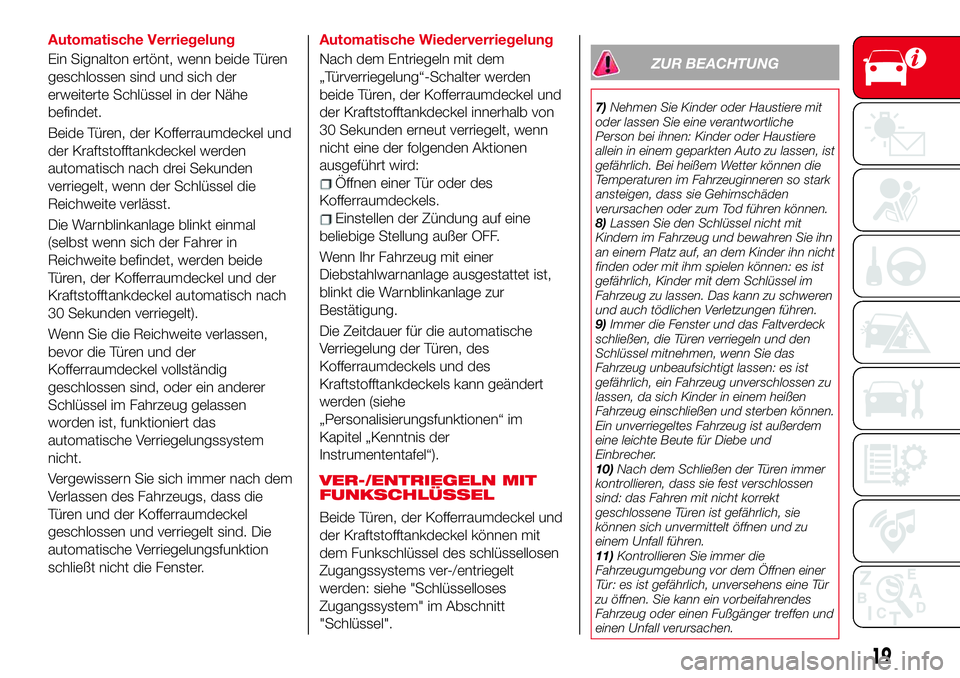

Automatische Verriegelung
Ein Signalton ertönt, wenn beide Türen
geschlossen sind und sich der
erweiterte Schlüssel in der Nähe
befindet.
Beide Türen, der Kofferraumdeckel und
der Kraftstofftankdeckel werden
automatisch nach drei Sekunden
verriegelt, wenn der Schlüssel die
Reichweite verlässt.
Die Warnblinkanlage blinkt einmal
(selbst wenn sich der Fahrer in
Reichweite befindet, werden beide
Türen, der Kofferraumdeckel und der
Kraftstofftankdeckel automatisch nach
30 Sekunden verriegelt).
Wenn Sie die Reichweite verlassen,
bevor die Türen und der
Kofferraumdeckel vollständig
geschlossen sind, oder ein anderer
Schlüssel im Fahrzeug gelassen
worden ist, funktioniert das
automatische Verriegelungssystem
nicht.
Vergewissern Sie sich immer nach dem
Verlassen des Fahrzeugs, dass die
Türen und der Kofferraumdeckel
geschlossen und verriegelt sind. Die
automatische Verriegelungsfunktion
schließt nicht die Fenster.Automatische Wiederverriegelung
Nach dem Entriegeln mit dem
„Türverriegelung“-Schalter werden
beide Türen, der Kofferraumdeckel und
der Kraftstofftankdeckel innerhalb von
30 Sekunden erneut verriegelt, wenn
nicht eine der folgenden Aktionen
ausgeführt wird:
Öffnen einer Tür oder des
Kofferraumdeckels.
Einstellen der Zündung auf eine
beliebige Stellung außer OFF.
Wenn Ihr Fahrzeug mit einer
Diebstahlwarnanlage ausgestattet ist,
blinkt die Warnblinkanlage zur
Bestätigung.
Die Zeitdauer für die automatische
Verriegelung der Türen, des
Kofferraumdeckels und des
Kraftstofftankdeckels kann geändert
werden (siehe
„Personalisierungsfunktionen“ im
Kapitel „Kenntnis der
Instrumententafel“).
VER-/ENTRIEGELN MIT
FUNKSCHLÜSSEL
Beide Türen, der Kofferraumdeckel und
der Kraftstofftankdeckel können mit
dem Funkschlüssel des schlüssellosen
Zugangssystems ver-/entriegelt
werden: siehe "Schlüsselloses
Zugangssystem" im Abschnitt
"Schlüssel".
ZUR BEACHTUNG
7)Nehmen Sie Kinder oder Haustiere mit
oder lassen Sie eine verantwortliche
Person bei ihnen: Kinder oder Haustiere
allein in einem geparkten Auto zu lassen, ist
gefährlich. Bei heißem Wetter können die
Temperaturen im Fahrzeuginneren so stark
ansteigen, dass sie Gehirnschäden
verursachen oder zum Tod führen können.
8)Lassen Sie den Schlüssel nicht mit
Kindern im Fahrzeug und bewahren Sie ihn
an einem Platz auf, an dem Kinder ihn nicht
finden oder mit ihm spielen können: es ist
gefährlich, Kinder mit dem Schlüssel im
Fahrzeug zu lassen. Das kann zu schweren
und auch tödlichen Verletzungen führen.
9)Immer die Fenster und das Faltverdeck
schließen, die Türen verriegeln und den
Schlüssel mitnehmen, wenn Sie das
Fahrzeug unbeaufsichtigt lassen: es ist
gefährlich, ein Fahrzeug unverschlossen zu
lassen, da sich Kinder in einem heißen
Fahrzeug einschließen und sterben können.
Ein unverriegeltes Fahrzeug ist außerdem
eine leichte Beute für Diebe und
Einbrecher.
10)Nach dem Schließen der Türen immer
kontrollieren, dass sie fest verschlossen
sind: das Fahren mit nicht korrekt
geschlossene Türen ist gefährlich, sie
können sich unvermittelt öffnen und zu
einem Unfall führen.
11)Kontrollieren Sie immer die
Fahrzeugumgebung vor dem Öffnen einer
Tür: es ist gefährlich, unversehens eine Tür
zu öffnen. Sie kann ein vorbeifahrendes
Fahrzeug oder einen Fußgänger treffen und
einen Unfall verursachen.
19
Page 22 of 236

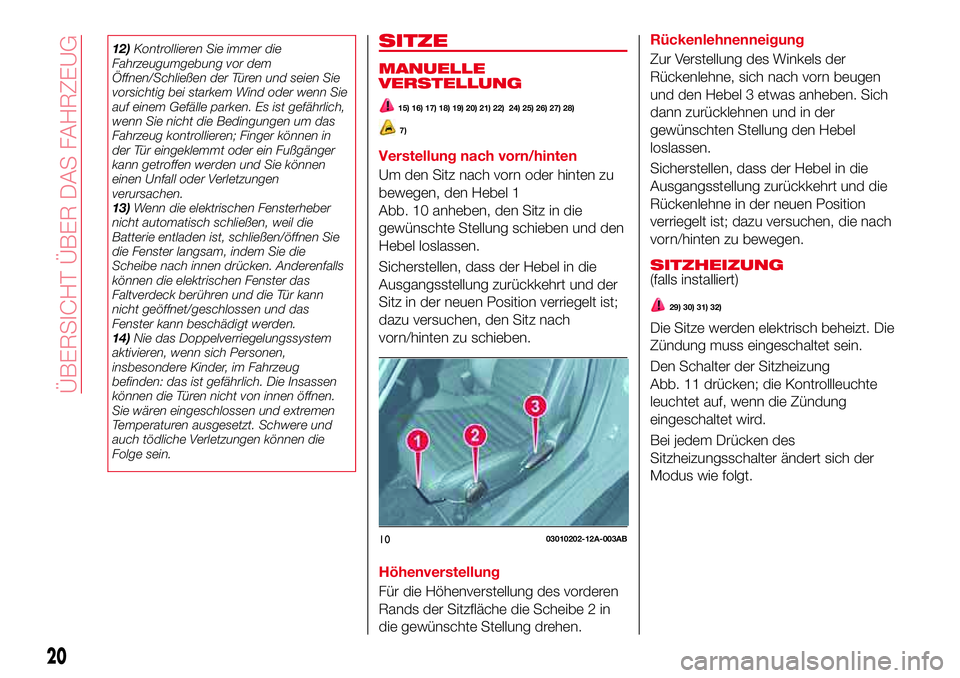

12)Kontrollieren Sie immer die
Fahrzeugumgebung vor dem
Öffnen/Schließen der Türen und seien Sie
vorsichtig bei starkem Wind oder wenn Sie
auf einem Gefälle parken. Es ist gefährlich,
wenn Sie nicht die Bedingungen um das
Fahrzeug kontrollieren; Finger können in
der Tür eingeklemmt oder ein Fußgänger
kann getroffen werden und Sie können
einen Unfall oder Verletzungen
verursachen.
13)Wenn die elektrischen Fensterheber
nicht automatisch schließen, weil die
Batterie entladen ist, schließen/öffnen Sie
die Fenster langsam, indem Sie die
Scheibe nach innen drücken. Anderenfalls
können die elektrischen Fenster das
Faltverdeck berühren und die Tür kann
nicht geöffnet/geschlossen und das
Fenster kann beschädigt werden.
14)Nie das Doppelverriegelungssystem
aktivieren, wenn sich Personen,
insbesondere Kinder, im Fahrzeug
befinden: das ist gefährlich. Die Insassen
können die Türen nicht von innen öffnen.
Sie wären eingeschlossen und extremen
Temperaturen ausgesetzt. Schwere und
auch tödliche Verletzungen können die
Folge sein.SITZE
MANUELLE
VERSTELLUNG
15) 16) 17) 18) 19) 20) 21) 22) 24) 25) 26) 27) 28)
7)
Verstellung nach vorn/hinten
Um den Sitz nach vorn oder hinten zu
bewegen, den Hebel 1
Abb. 10 anheben, den Sitz in die
gewünschte Stellung schieben und den
Hebel loslassen.
Sicherstellen, dass der Hebel in die
Ausgangsstellung zurückkehrt und der
Sitz in der neuen Position verriegelt ist;
dazu versuchen, den Sitz nach
vorn/hinten zu schieben.
Höhenverstellung
Für die Höhenverstellung des vorderen
Rands der Sitzfläche die Scheibe 2 in
die gewünschte Stellung drehen.Rückenlehnenneigung
Zur Verstellung des Winkels der
Rückenlehne, sich nach vorn beugen
und den Hebel 3 etwas anheben. Sich
dann zurücklehnen und in der
gewünschten Stellung den Hebel
loslassen.
Sicherstellen, dass der Hebel in die
Ausgangsstellung zurückkehrt und die
Rückenlehne in der neuen Position
verriegelt ist; dazu versuchen, die nach
vorn/hinten zu bewegen.
SITZHEIZUNG(falls installiert)
29) 30) 31) 32)
Die Sitze werden elektrisch beheizt. Die
Zündung muss eingeschaltet sein.
Den Schalter der Sitzheizung
Abb. 11 drücken; die Kontrollleuchte
leuchtet auf, wenn die Zündung
eingeschaltet wird.
Bei jedem Drücken des
Sitzheizungsschalter ändert sich der
Modus wie folgt.
1003010202-12A-003AB
20
ÜBERSICHT ÜBER DAS FAHRZEUG
Page 23 of 236

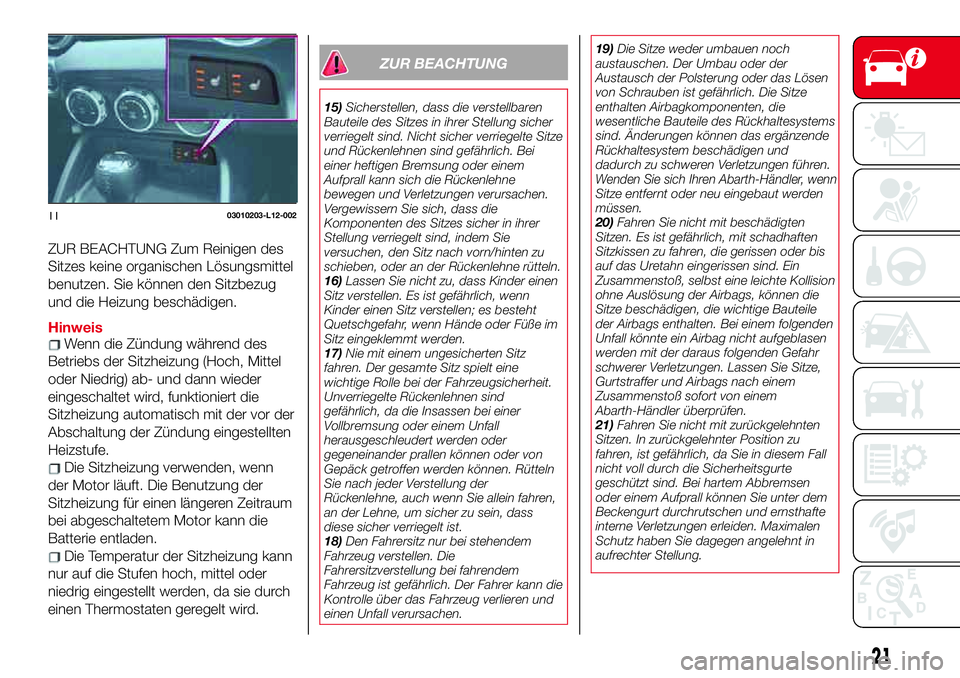

ZUR BEACHTUNG Zum Reinigen des
Sitzes keine organischen Lösungsmittel
benutzen. Sie können den Sitzbezug
und die Heizung beschädigen.
HinweisWenn die Zündung während des
Betriebs der Sitzheizung (Hoch, Mittel
oder Niedrig) ab- und dann wieder
eingeschaltet wird, funktioniert die
Sitzheizung automatisch mit der vor der
Abschaltung der Zündung eingestellten
Heizstufe.
Die Sitzheizung verwenden, wenn
der Motor läuft. Die Benutzung der
Sitzheizung für einen längeren Zeitraum
bei abgeschaltetem Motor kann die
Batterie entladen.
Die Temperatur der Sitzheizung kann
nur auf die Stufen hoch, mittel oder
niedrig eingestellt werden, da sie durch
einen Thermostaten geregelt wird.
ZUR BEACHTUNG
15)Sicherstellen, dass die verstellbaren
Bauteile des Sitzes in ihrer Stellung sicher
verriegelt sind. Nicht sicher verriegelte Sitze
und Rückenlehnen sind gefährlich. Bei
einer heftigen Bremsung oder einem
Aufprall kann sich die Rückenlehne
bewegen und Verletzungen verursachen.
Vergewissern Sie sich, dass die
Komponenten des Sitzes sicher in ihrer
Stellung verriegelt sind, indem Sie
versuchen, den Sitz nach vorn/hinten zu
schieben, oder an der Rückenlehne rütteln.
16)Lassen Sie nicht zu, dass Kinder einen
Sitz verstellen. Es ist gefährlich, wenn
Kinder einen Sitz verstellen; es besteht
Quetschgefahr, wenn Hände oder Füße im
Sitz eingeklemmt werden.
17)Nie mit einem ungesicherten Sitz
fahren. Der gesamte Sitz spielt eine
wichtige Rolle bei der Fahrzeugsicherheit.
Unverriegelte Rückenlehnen sind
gefährlich, da die Insassen bei einer
Vollbremsung oder einem Unfall
herausgeschleudert werden oder
gegeneinander prallen können oder von
Gepäck getroffen werden können. Rütteln
Sie nach jeder Verstellung der
Rückenlehne, auch wenn Sie allein fahren,
an der Lehne, um sicher zu sein, dass
diese sicher verriegelt ist.
18)Den Fahrersitz nur bei stehendem
Fahrzeug verstellen. Die
Fahrersitzverstellung bei fahrendem
Fahrzeug ist gefährlich. Der Fahrer kann die
Kontrolle über das Fahrzeug verlieren und
einen Unfall verursachen.19)Die Sitze weder umbauen noch
austauschen. Der Umbau oder der
Austausch der Polsterung oder das Lösen
von Schrauben ist gefährlich. Die Sitze
enthalten Airbagkomponenten, die
wesentliche Bauteile des Rückhaltesystems
sind. Änderungen können das ergänzende
Rückhaltesystem beschädigen und
dadurch zu schweren Verletzungen führen.
Wenden Sie sich Ihren Abarth-Händler, wennSitze entfernt oder neu eingebaut werden
müssen.
20)Fahren Sie nicht mit beschädigten
Sitzen. Es ist gefährlich, mit schadhaften
Sitzkissen zu fahren, die gerissen oder bis
auf das Uretahn eingerissen sind. Ein
Zusammenstoß, selbst eine leichte Kollision
ohne Auslösung der Airbags, können die
Sitze beschädigen, die wichtige Bauteile
der Airbags enthalten. Bei einem folgenden
Unfall könnte ein Airbag nicht aufgeblasen
werden mit der daraus folgenden Gefahr
schwerer Verletzungen. Lassen Sie Sitze,
Gurtstraffer und Airbags nach einem
Zusammenstoß sofort von einem
Abarth-Händler überprüfen.
21)Fahren Sie nicht mit zurückgelehnten
Sitzen. In zurückgelehnter Position zu
fahren, ist gefährlich, da Sie in diesem Fall
nicht voll durch die Sicherheitsgurte
geschützt sind. Bei hartem Abbremsen
oder einem Aufprall können Sie unter dem
Beckengurt durchrutschen und ernsthafte
interne Verletzungen erleiden. Maximalen
Schutz haben Sie dagegen angelehnt in
aufrechter Stellung.
1103010203-L12-002
21
Page 24 of 236

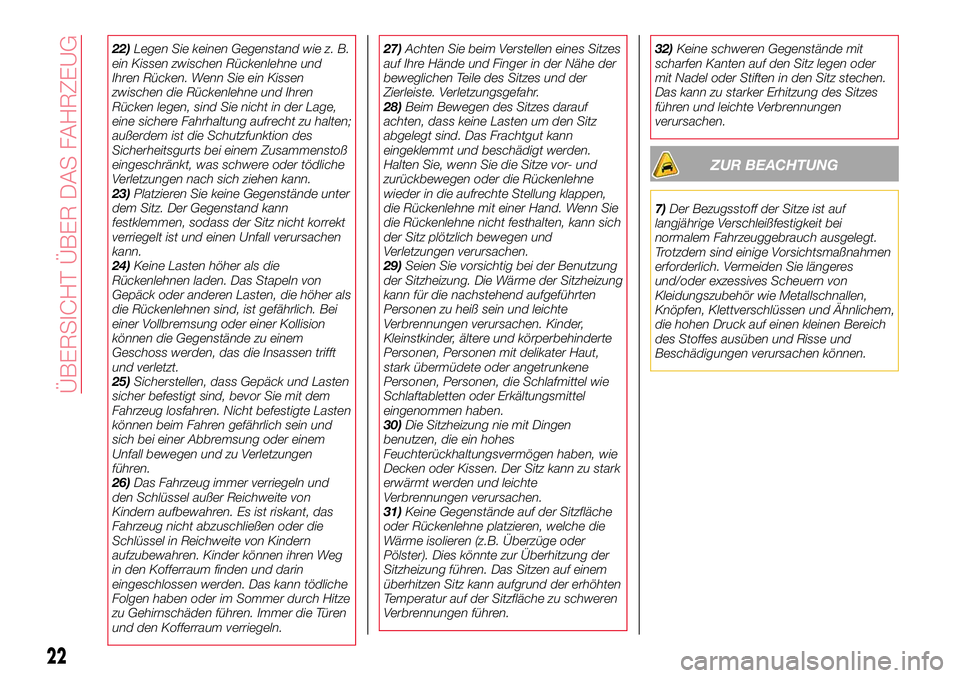

22)Legen Sie keinen Gegenstand wie z. B.
ein Kissen zwischen Rückenlehne und
Ihren Rücken. Wenn Sie ein Kissen
zwischen die Rückenlehne und Ihren
Rücken legen, sind Sie nicht in der Lage,
eine sichere Fahrhaltung aufrecht zu halten;
außerdem ist die Schutzfunktion des
Sicherheitsgurts bei einem Zusammenstoß
eingeschränkt, was schwere oder tödliche
Verletzungen nach sich ziehen kann.
23)Platzieren Sie keine Gegenstände unter
dem Sitz. Der Gegenstand kann
festklemmen, sodass der Sitz nicht korrekt
verriegelt ist und einen Unfall verursachen
kann.
24)Keine Lasten höher als die
Rückenlehnen laden. Das Stapeln von
Gepäck oder anderen Lasten, die höher als
die Rückenlehnen sind, ist gefährlich. Bei
einer Vollbremsung oder einer Kollision
können die Gegenstände zu einem
Geschoss werden, das die Insassen trifft
und verletzt.
25)Sicherstellen, dass Gepäck und Lasten
sicher befestigt sind, bevor Sie mit dem
Fahrzeug losfahren. Nicht befestigte Lasten
können beim Fahren gefährlich sein und
sich bei einer Abbremsung oder einem
Unfall bewegen und zu Verletzungen
führen.
26)Das Fahrzeug immer verriegeln und
den Schlüssel außer Reichweite von
Kindern aufbewahren. Es ist riskant, das
Fahrzeug nicht abzuschließen oder die
Schlüssel in Reichweite von Kindern
aufzubewahren. Kinder können ihren Weg
in den Kofferraum finden und darin
eingeschlossen werden. Das kann tödliche
Folgen haben oder im Sommer durch Hitze
zu Gehirnschäden führen. Immer die Türen
und den Kofferraum verriegeln.27)Achten Sie beim Verstellen eines Sitzes
auf Ihre Hände und Finger in der Nähe der
beweglichen Teile des Sitzes und der
Zierleiste. Verletzungsgefahr.
28)Beim Bewegen des Sitzes darauf
achten, dass keine Lasten um den Sitz
abgelegt sind. Das Frachtgut kann
eingeklemmt und beschädigt werden.
Halten Sie, wenn Sie die Sitze vor- und
zurückbewegen oder die Rückenlehne
wieder in die aufrechte Stellung klappen,
die Rückenlehne mit einer Hand. Wenn Sie
die Rückenlehne nicht festhalten, kann sich
der Sitz plötzlich bewegen und
Verletzungen verursachen.
29)Seien Sie vorsichtig bei der Benutzung
der Sitzheizung. Die Wärme der Sitzheizung
kann für die nachstehend aufgeführten
Personen zu heiß sein und leichte
Verbrennungen verursachen. Kinder,
Kleinstkinder, ältere und körperbehinderte
Personen, Personen mit delikater Haut,
stark übermüdete oder angetrunkene
Personen, Personen, die Schlafmittel wie
Schlaftabletten oder Erkältungsmittel
eingenommen haben.
30)Die Sitzheizung nie mit Dingen
benutzen, die ein hohes
Feuchterückhaltungsvermögen haben, wie
Decken oder Kissen. Der Sitz kann zu stark
erwärmt werden und leichte
Verbrennungen verursachen.
31)Keine Gegenstände auf der Sitzfläche
oder Rückenlehne platzieren, welche die
Wärme isolieren (z.B. Überzüge oder
Pölster). Dies könnte zur Überhitzung der
Sitzheizung führen. Das Sitzen auf einem
überhitzen Sitz kann aufgrund der erhöhten
Temperatur auf der Sitzfläche zu schweren
Verbrennungen führen.32)Keine schweren Gegenstände mit
scharfen Kanten auf den Sitz legen oder
mit Nadel oder Stiften in den Sitz stechen.
Das kann zu starker Erhitzung des Sitzes
führen und leichte Verbrennungen
verursachen.
ZUR BEACHTUNG
7)Der Bezugsstoff der Sitze ist auf
langjährige Verschleißfestigkeit bei
normalem Fahrzeuggebrauch ausgelegt.
Trotzdem sind einige Vorsichtsmaßnahmen
erforderlich. Vermeiden Sie längeres
und/oder exzessives Scheuern von
Kleidungszubehör wie Metallschnallen,
Knöpfen, Klettverschlüssen und Ähnlichem,
die hohen Druck auf einen kleinen Bereich
des Stoffes ausüben und Risse und
Beschädigungen verursachen können.
22
ÜBERSICHT ÜBER DAS FAHRZEUG
Page 25 of 236

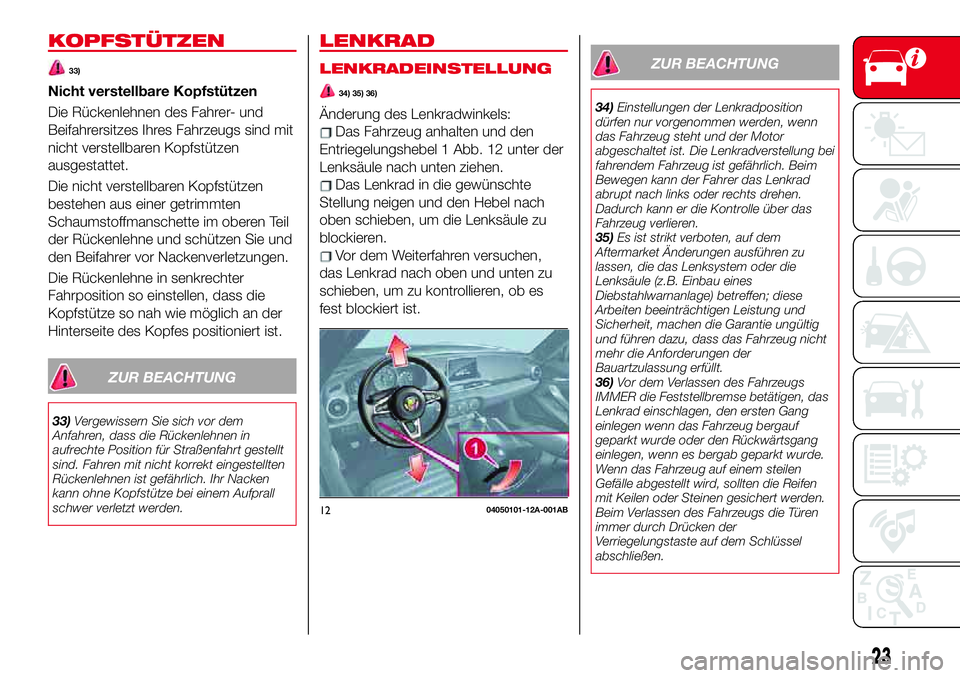

KOPFSTÜTZEN
33)
Nicht verstellbare Kopfstützen
Die Rückenlehnen des Fahrer- und
Beifahrersitzes Ihres Fahrzeugs sind mit
nicht verstellbaren Kopfstützen
ausgestattet.
Die nicht verstellbaren Kopfstützen
bestehen aus einer getrimmten
Schaumstoffmanschette im oberen Teil
der Rückenlehne und schützen Sie und
den Beifahrer vor Nackenverletzungen.
Die Rückenlehne in senkrechter
Fahrposition so einstellen, dass die
Kopfstütze so nah wie möglich an der
Hinterseite des Kopfes positioniert ist.
ZUR BEACHTUNG
33)Vergewissern Sie sich vor dem
Anfahren, dass die Rückenlehnen in
aufrechte Position für Straßenfahrt gestellt
sind. Fahren mit nicht korrekt eingestellten
Rückenlehnen ist gefährlich. Ihr Nacken
kann ohne Kopfstütze bei einem Aufprall
schwer verletzt werden.
LENKRAD
LENKRADEINSTELLUNG
34) 35) 36)
Änderung des Lenkradwinkels:
Das Fahrzeug anhalten und den
Entriegelungshebel 1 Abb. 12 unter der
Lenksäule nach unten ziehen.
Das Lenkrad in die gewünschte
Stellung neigen und den Hebel nach
oben schieben, um die Lenksäule zu
blockieren.
Vor dem Weiterfahren versuchen,
das Lenkrad nach oben und unten zu
schieben, um zu kontrollieren, ob es
fest blockiert ist.
ZUR BEACHTUNG
34)Einstellungen der Lenkradposition
dürfen nur vorgenommen werden, wenn
das Fahrzeug steht und der Motor
abgeschaltet ist. Die Lenkradverstellung bei
fahrendem Fahrzeug ist gefährlich. Beim
Bewegen kann der Fahrer das Lenkrad
abrupt nach links oder rechts drehen.
Dadurch kann er die Kontrolle über das
Fahrzeug verlieren.
35)Es ist strikt verboten, auf dem
Aftermarket Änderungen ausführen zu
lassen, die das Lenksystem oder die
Lenksäule (z.B. Einbau eines
Diebstahlwarnanlage) betreffen; diese
Arbeiten beeinträchtigen Leistung und
Sicherheit, machen die Garantie ungültig
und führen dazu, dass das Fahrzeug nicht
mehr die Anforderungen der
Bauartzulassung erfüllt.
36)Vor dem Verlassen des Fahrzeugs
IMMER die Feststellbremse betätigen, das
Lenkrad einschlagen, den ersten Gang
einlegen wenn das Fahrzeug bergauf
geparkt wurde oder den Rückwärtsgang
einlegen, wenn es bergab geparkt wurde.
Wenn das Fahrzeug auf einem steilen
Gefälle abgestellt wird, sollten die Reifen
mit Keilen oder Steinen gesichert werden.
Beim Verlassen des Fahrzeugs die Türen
immer durch Drücken der
Verriegelungstaste auf dem Schlüssel
abschließen.
1204050101-12A-001AB
23
Page 26 of 236

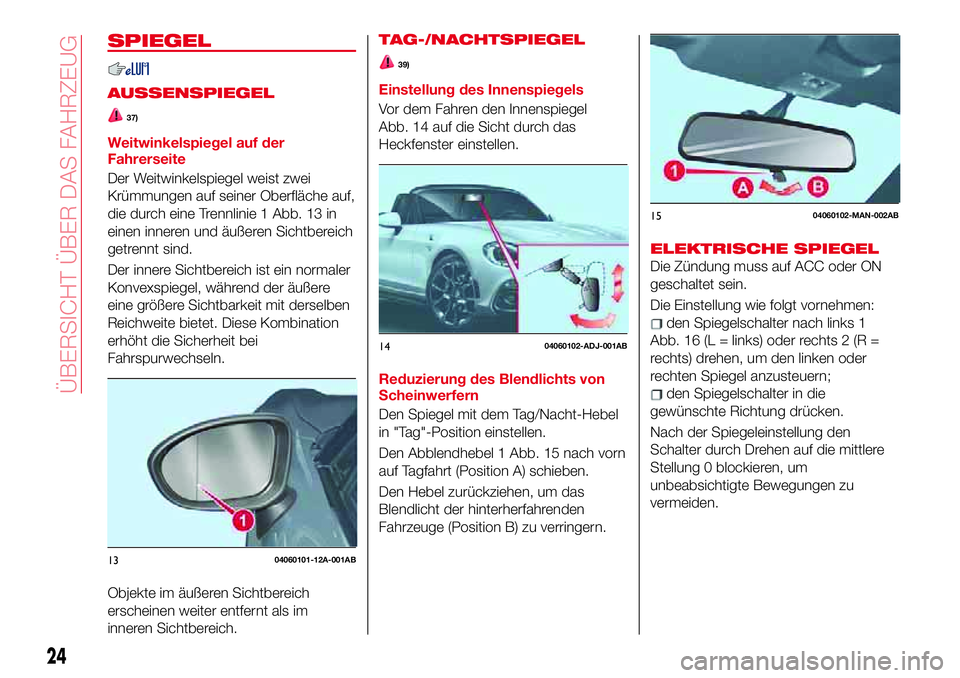

SPIEGEL
AUSSENSPIEGEL
37)
Weitwinkelspiegel auf der
Fahrerseite
Der Weitwinkelspiegel weist zwei
Krümmungen auf seiner Oberfläche auf,
die durch eine Trennlinie 1 Abb. 13 in
einen inneren und äußeren Sichtbereich
getrennt sind.
Der innere Sichtbereich ist ein normaler
Konvexspiegel, während der äußere
eine größere Sichtbarkeit mit derselben
Reichweite bietet. Diese Kombination
erhöht die Sicherheit bei
Fahrspurwechseln.
Objekte im äußeren Sichtbereich
erscheinen weiter entfernt als im
inneren Sichtbereich.
TAG-/NACHTSPIEGEL
39)
Einstellung des Innenspiegels
Vor dem Fahren den Innenspiegel
Abb. 14 auf die Sicht durch das
Heckfenster einstellen.
Reduzierung des Blendlichts von
Scheinwerfern
Den Spiegel mit dem Tag/Nacht-Hebel
in "Tag"-Position einstellen.
Den Abblendhebel 1 Abb. 15 nach vorn
auf Tagfahrt (Position A) schieben.
Den Hebel zurückziehen, um das
Blendlicht der hinterherfahrenden
Fahrzeuge (Position B) zu verringern.
ELEKTRISCHE SPIEGEL
Die Zündung muss auf ACC oder ON
geschaltet sein.
Die Einstellung wie folgt vornehmen:
den Spiegelschalter nach links 1
Abb. 16 (L = links) oder rechts 2 (R =
rechts) drehen, um den linken oder
rechten Spiegel anzusteuern;
den Spiegelschalter in die
gewünschte Richtung drücken.
Nach der Spiegeleinstellung den
Schalter durch Drehen auf die mittlere
Stellung 0 blockieren, um
unbeabsichtigte Bewegungen zu
vermeiden.
1304060101-12A-001AB
1404060102-ADJ-001AB
1504060102-MAN-002AB
24
ÜBERSICHT ÜBER DAS FAHRZEUG
Page 27 of 236

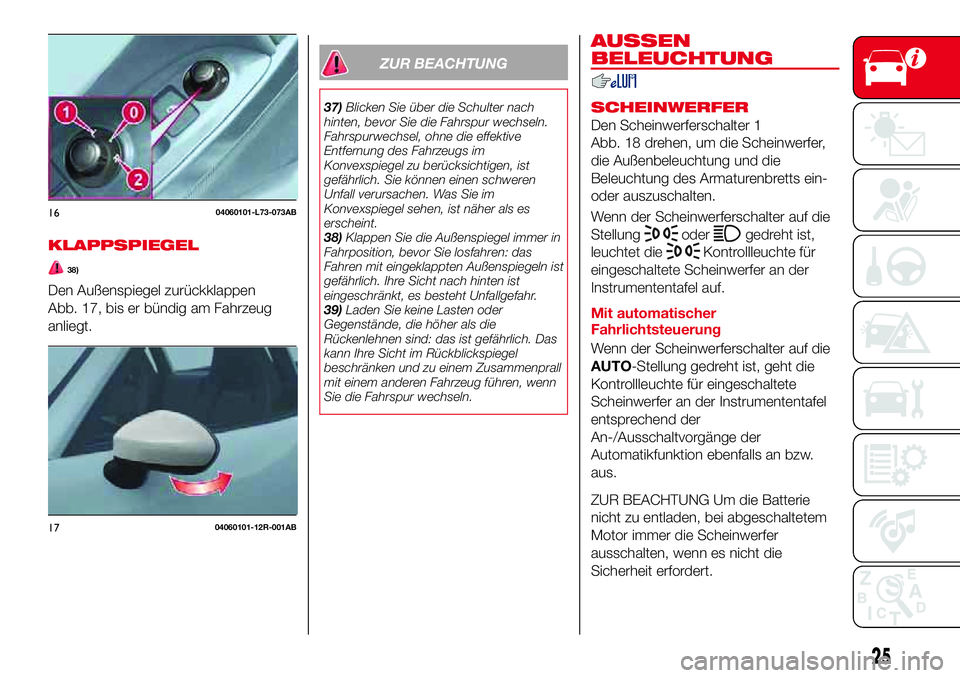

KLAPPSPIEGEL
38)
Den Außenspiegel zurückklappen
Abb. 17, bis er bündig am Fahrzeug
anliegt.
ZUR BEACHTUNG
37)Blicken Sie über die Schulter nach
hinten, bevor Sie die Fahrspur wechseln.
Fahrspurwechsel, ohne die effektive
Entfernung des Fahrzeugs im
Konvexspiegel zu berücksichtigen, ist
gefährlich. Sie können einen schweren
Unfall verursachen. Was Sie im
Konvexspiegel sehen, ist näher als es
erscheint.
38)Klappen Sie die Außenspiegel immer in
Fahrposition, bevor Sie losfahren: das
Fahren mit eingeklappten Außenspiegeln ist
gefährlich. Ihre Sicht nach hinten ist
eingeschränkt, es besteht Unfallgefahr.
39)Laden Sie keine Lasten oder
Gegenstände, die höher als die
Rückenlehnen sind: das ist gefährlich. Das
kann Ihre Sicht im Rückblickspiegel
beschränken und zu einem Zusammenprall
mit einem anderen Fahrzeug führen, wenn
Sie die Fahrspur wechseln.
AUSSEN
BELEUCHTUNG
SCHEINWERFER
Den Scheinwerferschalter 1
Abb. 18 drehen, um die Scheinwerfer,
die Außenbeleuchtung und die
Beleuchtung des Armaturenbretts ein-
oder auszuschalten.
Wenn der Scheinwerferschalter auf die
Stellung
odergedreht ist,
leuchtet die
Kontrollleuchte für
eingeschaltete Scheinwerfer an der
Instrumententafel auf.
Mit automatischer
Fahrlichtsteuerung
Wenn der Scheinwerferschalter auf die
AUTO-Stellung gedreht ist, geht die
Kontrollleuchte für eingeschaltete
Scheinwerfer an der Instrumententafel
entsprechend der
An-/Ausschaltvorgänge der
Automatikfunktion ebenfalls an bzw.
aus.
ZUR BEACHTUNG Um die Batterie
nicht zu entladen, bei abgeschaltetem
Motor immer die Scheinwerfer
ausschalten, wenn es nicht die
Sicherheit erfordert.
1604060101-L73-073AB
1704060101-12R-001AB
25
Page 28 of 236

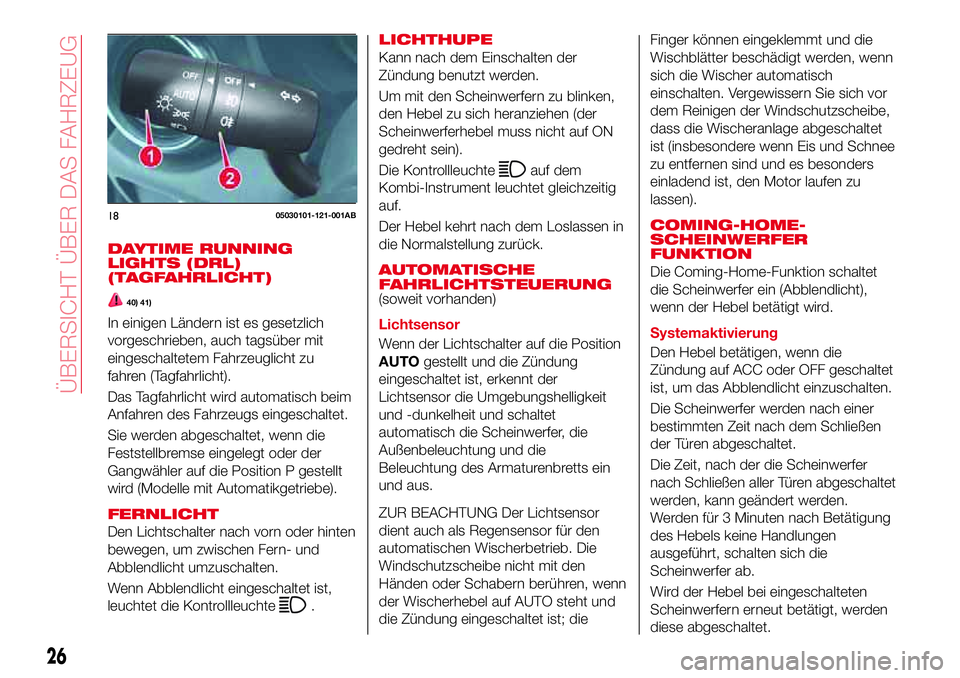

DAYTIME RUNNING
LIGHTS (DRL)
(TAGFAHRLICHT)
40) 41)
In einigen Ländern ist es gesetzlich
vorgeschrieben, auch tagsüber mit
eingeschaltetem Fahrzeuglicht zu
fahren (Tagfahrlicht).
Das Tagfahrlicht wird automatisch beim
Anfahren des Fahrzeugs eingeschaltet.
Sie werden abgeschaltet, wenn die
Feststellbremse eingelegt oder der
Gangwähler auf die Position P gestellt
wird (Modelle mit Automatikgetriebe).
FERNLICHT
Den Lichtschalter nach vorn oder hinten
bewegen, um zwischen Fern- und
Abblendlicht umzuschalten.
Wenn Abblendlicht eingeschaltet ist,
leuchtet die Kontrollleuchte
.
LICHTHUPE
Kann nach dem Einschalten der
Zündung benutzt werden.
Um mit den Scheinwerfern zu blinken,
den Hebel zu sich heranziehen (der
Scheinwerferhebel muss nicht auf ON
gedreht sein).
Die Kontrollleuchte
auf dem
Kombi-Instrument leuchtet gleichzeitig
auf.
Der Hebel kehrt nach dem Loslassen in
die Normalstellung zurück.
AUTOMATISCHE
FAHRLICHTSTEUERUNG
(soweit vorhanden)
Lichtsensor
Wenn der Lichtschalter auf die Position
AUTOgestellt und die Zündung
eingeschaltet ist, erkennt der
Lichtsensor die Umgebungshelligkeit
und -dunkelheit und schaltet
automatisch die Scheinwerfer, die
Außenbeleuchtung und die
Beleuchtung des Armaturenbretts ein
und aus.
ZUR BEACHTUNG Der Lichtsensor
dient auch als Regensensor für den
automatischen Wischerbetrieb. Die
Windschutzscheibe nicht mit den
Händen oder Schabern berühren, wenn
der Wischerhebel auf AUTO steht und
die Zündung eingeschaltet ist; dieFinger können eingeklemmt und die
Wischblätter beschädigt werden, wenn
sich die Wischer automatisch
einschalten. Vergewissern Sie sich vor
dem Reinigen der Windschutzscheibe,
dass die Wischeranlage abgeschaltet
ist (insbesondere wenn Eis und Schnee
zu entfernen sind und es besonders
einladend ist, den Motor laufen zu
lassen).
COMING-HOME-
SCHEINWERFER
FUNKTION
Die Coming-Home-Funktion schaltet
die Scheinwerfer ein (Abblendlicht),
wenn der Hebel betätigt wird.
Systemaktivierung
Den Hebel betätigen, wenn die
Zündung auf ACC oder OFF geschaltet
ist, um das Abblendlicht einzuschalten.
Die Scheinwerfer werden nach einer
bestimmten Zeit nach dem Schließen
der Türen abgeschaltet.
Die Zeit, nach der die Scheinwerfer
nach Schließen aller Türen abgeschaltet
werden, kann geändert werden.
Werden für 3 Minuten nach Betätigung
des Hebels keine Handlungen
ausgeführt, schalten sich die
Scheinwerfer ab.
Wird der Hebel bei eingeschalteten
Scheinwerfern erneut betätigt, werden
diese abgeschaltet.
1805030101-121-001AB
26
ÜBERSICHT ÜBER DAS FAHRZEUG
Page 29 of 236

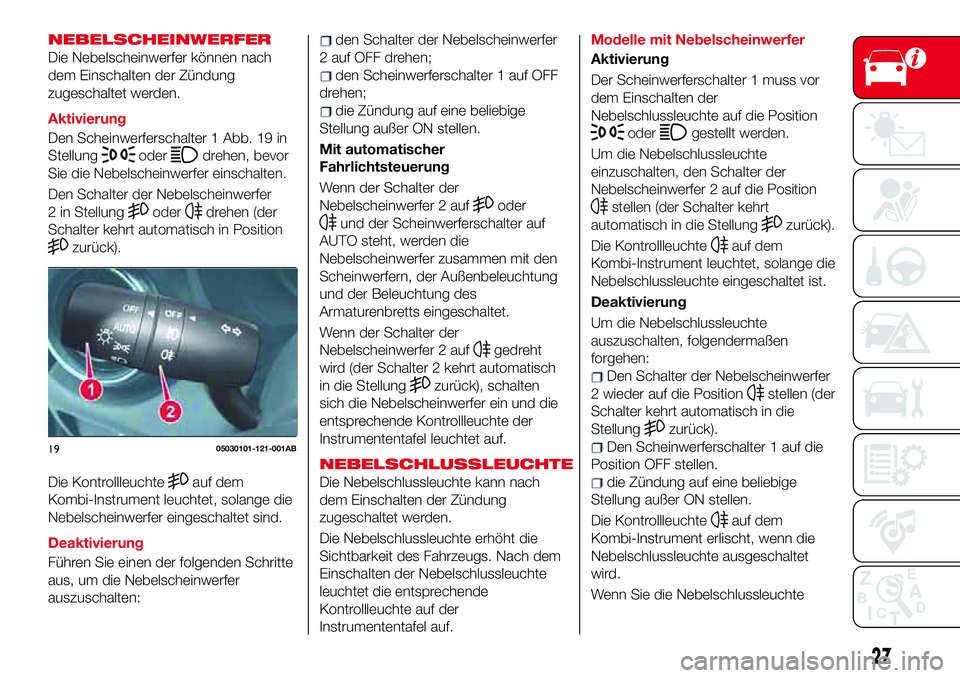

NEBELSCHEINWERFER
Die Nebelscheinwerfer können nach
dem Einschalten der Zündung
zugeschaltet werden.
Aktivierung
Den Scheinwerferschalter 1 Abb. 19 in
Stellung
oderdrehen, bevor
Sie die Nebelscheinwerfer einschalten.
Den Schalter der Nebelscheinwerfer
2inStellung
oderdrehen (der
Schalter kehrt automatisch in Position
zurück).
Die Kontrollleuchte
auf dem
Kombi-Instrument leuchtet, solange die
Nebelscheinwerfer eingeschaltet sind.
Deaktivierung
Führen Sie einen der folgenden Schritte
aus, um die Nebelscheinwerfer
auszuschalten:
den Schalter der Nebelscheinwerfer
2 auf OFF drehen;
den Scheinwerferschalter 1 auf OFF
drehen;
die Zündung auf eine beliebige
Stellung außer ON stellen.
Mit automatischer
Fahrlichtsteuerung
Wenn der Schalter der
Nebelscheinwerfer 2 auf
oder
und der Scheinwerferschalter auf
AUTO steht, werden die
Nebelscheinwerfer zusammen mit den
Scheinwerfern, der Außenbeleuchtung
und der Beleuchtung des
Armaturenbretts eingeschaltet.
Wenn der Schalter der
Nebelscheinwerfer 2 auf
gedreht
wird (der Schalter 2 kehrt automatisch
in die Stellung
zurück), schalten
sich die Nebelscheinwerfer ein und die
entsprechende Kontrollleuchte der
Instrumententafel leuchtet auf.
NEBELSCHLUSSLEUCHTE
Die Nebelschlussleuchte kann nach
dem Einschalten der Zündung
zugeschaltet werden.
Die Nebelschlussleuchte erhöht die
Sichtbarkeit des Fahrzeugs. Nach dem
Einschalten der Nebelschlussleuchte
leuchtet die entsprechende
Kontrollleuchte auf der
Instrumententafel auf.Modelle mit Nebelscheinwerfer
Aktivierung
Der Scheinwerferschalter 1 muss vor
dem Einschalten der
Nebelschlussleuchte auf die Position
odergestellt werden.
Um die Nebelschlussleuchte
einzuschalten, den Schalter der
Nebelscheinwerfer 2 auf die Position
stellen (der Schalter kehrt
automatisch in die Stellung
zurück).
Die Kontrollleuchte
auf dem
Kombi-Instrument leuchtet, solange die
Nebelschlussleuchte eingeschaltet ist.
Deaktivierung
Um die Nebelschlussleuchte
auszuschalten, folgendermaßen
forgehen:
Den Schalter der Nebelscheinwerfer
2 wieder auf die Position
stellen (der
Schalter kehrt automatisch in die
Stellung
zurück).
Den Scheinwerferschalter 1 auf die
Position OFF stellen.
die Zündung auf eine beliebige
Stellung außer ON stellen.
Die Kontrollleuchte
auf dem
Kombi-Instrument erlischt, wenn die
Nebelschlussleuchte ausgeschaltet
wird.
Wenn Sie die Nebelschlussleuchte
1905030101-121-001AB
27
Page 30 of 236

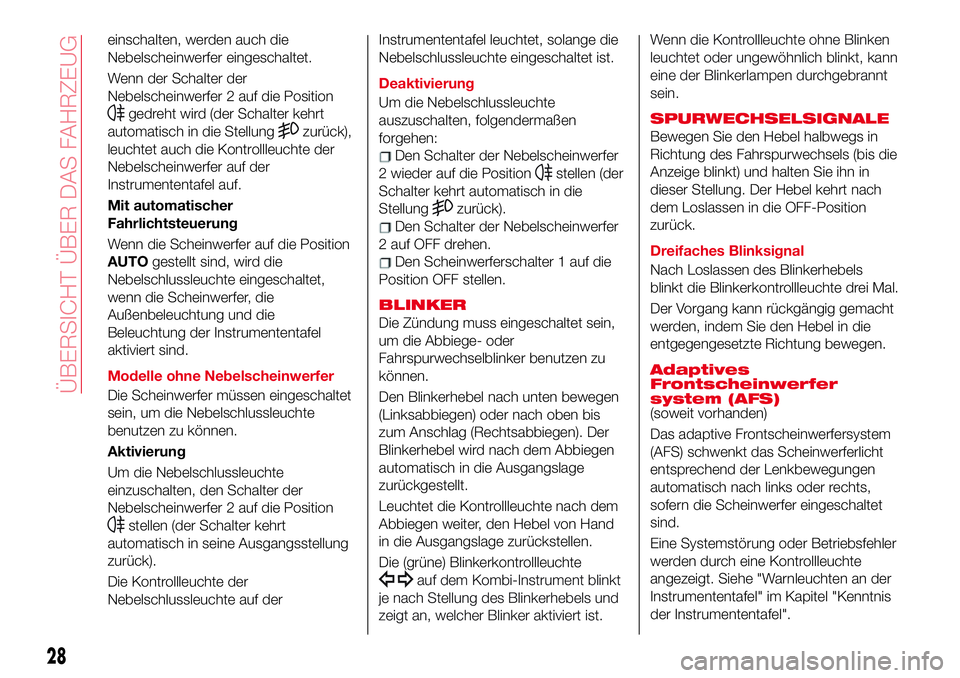

einschalten, werden auch die
Nebelscheinwerfer eingeschaltet.
Wenn der Schalter der
Nebelscheinwerfer 2 auf die Position
gedreht wird (der Schalter kehrt
automatisch in die Stellung
zurück),
leuchtet auch die Kontrollleuchte der
Nebelscheinwerfer auf der
Instrumententafel auf.
Mit automatischer
Fahrlichtsteuerung
Wenn die Scheinwerfer auf die Position
AUTOgestellt sind, wird die
Nebelschlussleuchte eingeschaltet,
wenn die Scheinwerfer, die
Außenbeleuchtung und die
Beleuchtung der Instrumententafel
aktiviert sind.
Modelle ohne Nebelscheinwerfer
Die Scheinwerfer müssen eingeschaltet
sein, um die Nebelschlussleuchte
benutzen zu können.
Aktivierung
Um die Nebelschlussleuchte
einzuschalten, den Schalter der
Nebelscheinwerfer 2 auf die Position
stellen (der Schalter kehrt
automatisch in seine Ausgangsstellung
zurück).
Die Kontrollleuchte der
Nebelschlussleuchte auf derInstrumententafel leuchtet, solange die
Nebelschlussleuchte eingeschaltet ist.
Deaktivierung
Um die Nebelschlussleuchte
auszuschalten, folgendermaßen
forgehen:
Den Schalter der Nebelscheinwerfer
2 wieder auf die Position
stellen (der
Schalter kehrt automatisch in die
Stellung
zurück).
Den Schalter der Nebelscheinwerfer
2 auf OFF drehen.
Den Scheinwerferschalter 1 auf die
Position OFF stellen.
BLINKER
Die Zündung muss eingeschaltet sein,
um die Abbiege- oder
Fahrspurwechselblinker benutzen zu
können.
Den Blinkerhebel nach unten bewegen
(Linksabbiegen) oder nach oben bis
zum Anschlag (Rechtsabbiegen). Der
Blinkerhebel wird nach dem Abbiegen
automatisch in die Ausgangslage
zurückgestellt.
Leuchtet die Kontrollleuchte nach dem
Abbiegen weiter, den Hebel von Hand
in die Ausgangslage zurückstellen.
Die (grüne) Blinkerkontrollleuchte
auf dem Kombi-Instrument blinkt
je nach Stellung des Blinkerhebels und
zeigt an, welcher Blinker aktiviert ist.
Wenn die Kontrollleuchte ohne Blinken
leuchtet oder ungewöhnlich blinkt, kann
eine der Blinkerlampen durchgebrannt
sein.
SPURWECHSELSIGNALE
Bewegen Sie den Hebel halbwegs in
Richtung des Fahrspurwechsels (bis die
Anzeige blinkt) und halten Sie ihn in
dieser Stellung. Der Hebel kehrt nach
dem Loslassen in die OFF-Position
zurück.
Dreifaches Blinksignal
Nach Loslassen des Blinkerhebels
blinkt die Blinkerkontrollleuchte drei Mal.
Der Vorgang kann rückgängig gemacht
werden, indem Sie den Hebel in die
entgegengesetzte Richtung bewegen.
Adaptives
Frontscheinwerfer
system (AFS)
(soweit vorhanden)
Das adaptive Frontscheinwerfersystem
(AFS) schwenkt das Scheinwerferlicht
entsprechend der Lenkbewegungen
automatisch nach links oder rechts,
sofern die Scheinwerfer eingeschaltet
sind.
Eine Systemstörung oder Betriebsfehler
werden durch eine Kontrollleuchte
angezeigt. Siehe "Warnleuchten an der
Instrumententafel" im Kapitel "Kenntnis
der Instrumententafel".
28
ÜBERSICHT ÜBER DAS FAHRZEUG
