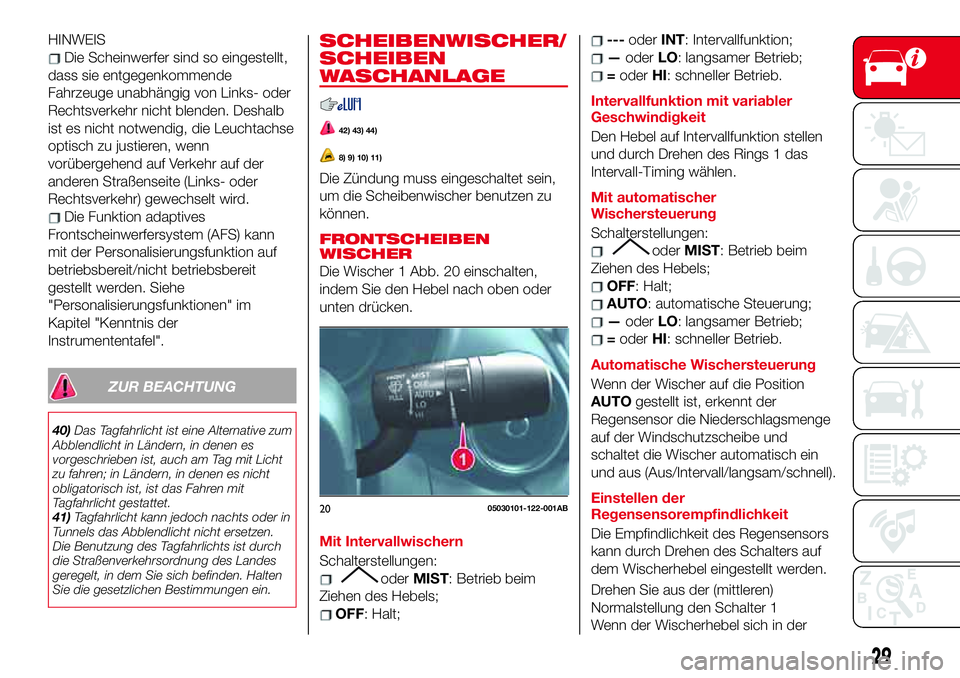

HINWEIS
Die Scheinwerfer sind so eingestellt,
dass sie entgegenkommende
Fahrzeuge unabhängig von Links- oder
Rechtsverkehr nicht blenden. Deshalb
ist es nicht notwendig, die Leuchtachse
optisch zu justieren, wenn
vorübergehend auf Verkehr auf der
anderen Straßenseite (Links- oder
Rechtsverkehr) gewechselt wird.
Die Funktion adaptives
Frontscheinwerfersystem (AFS) kann
mit der Personalisierungsfunktion auf
betriebsbereit/nicht betriebsbereit
gestellt werden. Siehe
"Personalisierungsfunktionen" im
Kapitel "Kenntnis der
Instrumententafel".
ZUR BEACHTUNG
40)Das Tagfahrlicht ist eine Alternative zum
Abblendlicht in Ländern, in denen es
vorgeschrieben ist, auch am Tag mit Licht
zu fahren; in Ländern, in denen es nicht
obligatorisch ist, ist das Fahren mit
Tagfahrlicht gestattet.
41)Tagfahrlicht kann jedoch nachts oder in
Tunnels das Abblendlicht nicht ersetzen.
Die Benutzung des Tagfahrlichts ist durch
die Straßenverkehrsordnung des Landes
geregelt, in dem Sie sich befinden. Halten
Sie die gesetzlichen Bestimmungen ein.
SCHEIBENWISCHER/
SCHEIBEN
WASCHANLAGE
42) 43) 44)
8) 9) 10) 11)
Die Zündung muss eingeschaltet sein,
um die Scheibenwischer benutzen zu
können.
FRONTSCHEIBEN
WISCHER
Die Wischer 1 Abb. 20 einschalten,
indem Sie den Hebel nach oben oder
unten drücken.
Mit Intervallwischern
Schalterstellungen:
oderMIST: Betrieb beim
Ziehen des Hebels;
OFF: Halt;
---oderINT: Intervallfunktion;
—oderLO: langsamer Betrieb;
=oderHI: schneller Betrieb.
Intervallfunktion mit variabler
Geschwindigkeit
Den Hebel auf Intervallfunktion stellen
und durch Drehen des Rings 1 das
Intervall-Timing wählen.
Mit automatischer
Wischersteuerung
Schalterstellungen:
oderMIST: Betrieb beim
Ziehen des Hebels;
OFF: Halt;
AUTO: automatische Steuerung;
—oderLO: langsamer Betrieb;
=oderHI: schneller Betrieb.
Automatische Wischersteuerung
Wenn der Wischer auf die Position
AUTOgestellt ist, erkennt der
Regensensor die Niederschlagsmenge
auf der Windschutzscheibe und
schaltet die Wischer automatisch ein
und aus (Aus/Intervall/langsam/schnell).
Einstellen der
Regensensorempfindlichkeit
Die Empfindlichkeit des Regensensors
kann durch Drehen des Schalters auf
dem Wischerhebel eingestellt werden.
Drehen Sie aus der (mittleren)
Normalstellung den Schalter 1
Wenn der Wischerhebel sich in der
2005030101-122-001AB
29
Page 32 of 236

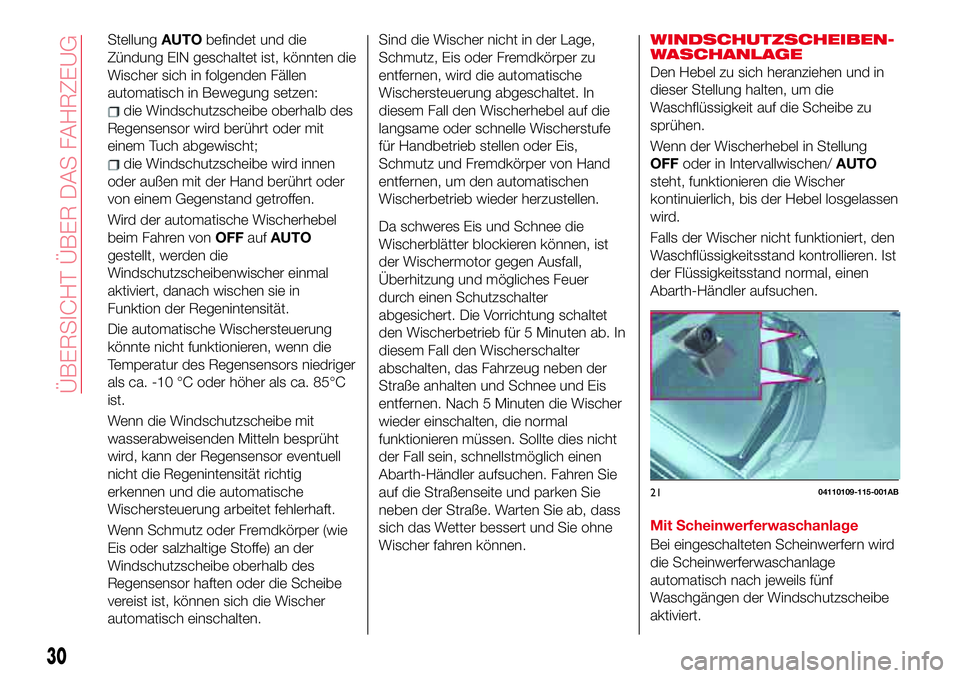

StellungAUTObefindet und die
Zündung EIN geschaltet ist, könnten die
Wischer sich in folgenden Fällen
automatisch in Bewegung setzen:
die Windschutzscheibe oberhalb des
Regensensor wird berührt oder mit
einem Tuch abgewischt;
die Windschutzscheibe wird innen
oder außen mit der Hand berührt oder
von einem Gegenstand getroffen.
Wird der automatische Wischerhebel
beim Fahren vonOFFaufAUTO
gestellt, werden die
Windschutzscheibenwischer einmal
aktiviert, danach wischen sie in
Funktion der Regenintensität.
Die automatische Wischersteuerung
könnte nicht funktionieren, wenn die
Temperatur des Regensensors niedriger
als ca. -10 °C oder höher als ca. 85°C
ist.
Wenn die Windschutzscheibe mit
wasserabweisenden Mitteln besprüht
wird, kann der Regensensor eventuell
nicht die Regenintensität richtig
erkennen und die automatische
Wischersteuerung arbeitet fehlerhaft.
Wenn Schmutz oder Fremdkörper (wie
Eis oder salzhaltige Stoffe) an der
Windschutzscheibe oberhalb des
Regensensor haften oder die Scheibe
vereist ist, können sich die Wischer
automatisch einschalten.Sind die Wischer nicht in der Lage,
Schmutz, Eis oder Fremdkörper zu
entfernen, wird die automatische
Wischersteuerung abgeschaltet. In
diesem Fall den Wischerhebel auf die
langsame oder schnelle Wischerstufe
für Handbetrieb stellen oder Eis,
Schmutz und Fremdkörper von Hand
entfernen, um den automatischen
Wischerbetrieb wieder herzustellen.
Da schweres Eis und Schnee die
Wischerblätter blockieren können, ist
der Wischermotor gegen Ausfall,
Überhitzung und mögliches Feuer
durch einen Schutzschalter
abgesichert. Die Vorrichtung schaltet
den Wischerbetrieb für 5 Minuten ab. In
diesem Fall den Wischerschalter
abschalten, das Fahrzeug neben der
Straße anhalten und Schnee und Eis
entfernen. Nach 5 Minuten die Wischer
wieder einschalten, die normal
funktionieren müssen. Sollte dies nicht
der Fall sein, schnellstmöglich einen
Abarth-Händler aufsuchen. Fahren Sie
auf die Straßenseite und parken Sie
neben der Straße. Warten Sie ab, dass
sich das Wetter bessert und Sie ohne
Wischer fahren können.WINDSCHUTZSCHEIBEN-
WASCHANLAGE
Den Hebel zu sich heranziehen und in
dieser Stellung halten, um die
Waschflüssigkeit auf die Scheibe zu
sprühen.
Wenn der Wischerhebel in Stellung
OFFoder in Intervallwischen/AUTO
steht, funktionieren die Wischer
kontinuierlich, bis der Hebel losgelassen
wird.
Falls der Wischer nicht funktioniert, den
Waschflüssigkeitsstand kontrollieren. Ist
der Flüssigkeitsstand normal, einen
Abarth-Händler aufsuchen.
Mit Scheinwerferwaschanlage
Bei eingeschalteten Scheinwerfern wird
die Scheinwerferwaschanlage
automatisch nach jeweils fünf
Waschgängen der Windschutzscheibe
aktiviert.
2104110109-115-001AB
30
ÜBERSICHT ÜBER DAS FAHRZEUG
Page 33 of 236

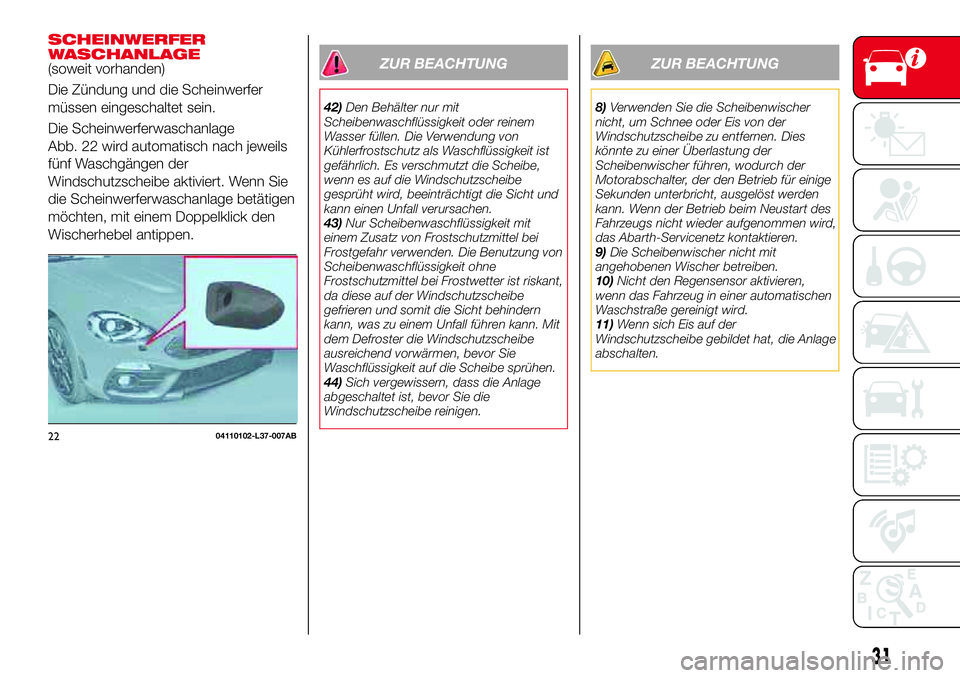

SCHEINWERFER
WASCHANLAGE
(soweit vorhanden)
Die Zündung und die Scheinwerfer
müssen eingeschaltet sein.
Die Scheinwerferwaschanlage
Abb. 22 wird automatisch nach jeweils
fünf Waschgängen der
Windschutzscheibe aktiviert. Wenn Sie
die Scheinwerferwaschanlage betätigen
möchten, mit einem Doppelklick den
Wischerhebel antippen.ZUR BEACHTUNG
42)Den Behälter nur mit
Scheibenwaschflüssigkeit oder reinem
Wasser füllen. Die Verwendung von
Kühlerfrostschutz als Waschflüssigkeit ist
gefährlich. Es verschmutzt die Scheibe,
wenn es auf die Windschutzscheibe
gesprüht wird, beeinträchtigt die Sicht und
kann einen Unfall verursachen.
43)Nur Scheibenwaschflüssigkeit mit
einem Zusatz von Frostschutzmittel bei
Frostgefahr verwenden. Die Benutzung von
Scheibenwaschflüssigkeit ohne
Frostschutzmittel bei Frostwetter ist riskant,
da diese auf der Windschutzscheibe
gefrieren und somit die Sicht behindern
kann, was zu einem Unfall führen kann. Mit
dem Defroster die Windschutzscheibe
ausreichend vorwärmen, bevor Sie
Waschflüssigkeit auf die Scheibe sprühen.
44)Sich vergewissern, dass die Anlage
abgeschaltet ist, bevor Sie die
Windschutzscheibe reinigen.
ZUR BEACHTUNG
8)Verwenden Sie die Scheibenwischer
nicht, um Schnee oder Eis von der
Windschutzscheibe zu entfernen. Dies
könnte zu einer Überlastung der
Scheibenwischer führen, wodurch der
Motorabschalter, der den Betrieb für einige
Sekunden unterbricht, ausgelöst werden
kann. Wenn der Betrieb beim Neustart des
Fahrzeugs nicht wieder aufgenommen wird,
das Abarth-Servicenetz kontaktieren.
9)Die Scheibenwischer nicht mit
angehobenen Wischer betreiben.
10)Nicht den Regensensor aktivieren,
wenn das Fahrzeug in einer automatischen
Waschstraße gereinigt wird.
11)Wenn sich Eis auf der
Windschutzscheibe gebildet hat, die Anlage
abschalten.
2204110102-L37-007AB
31
Page 34 of 236

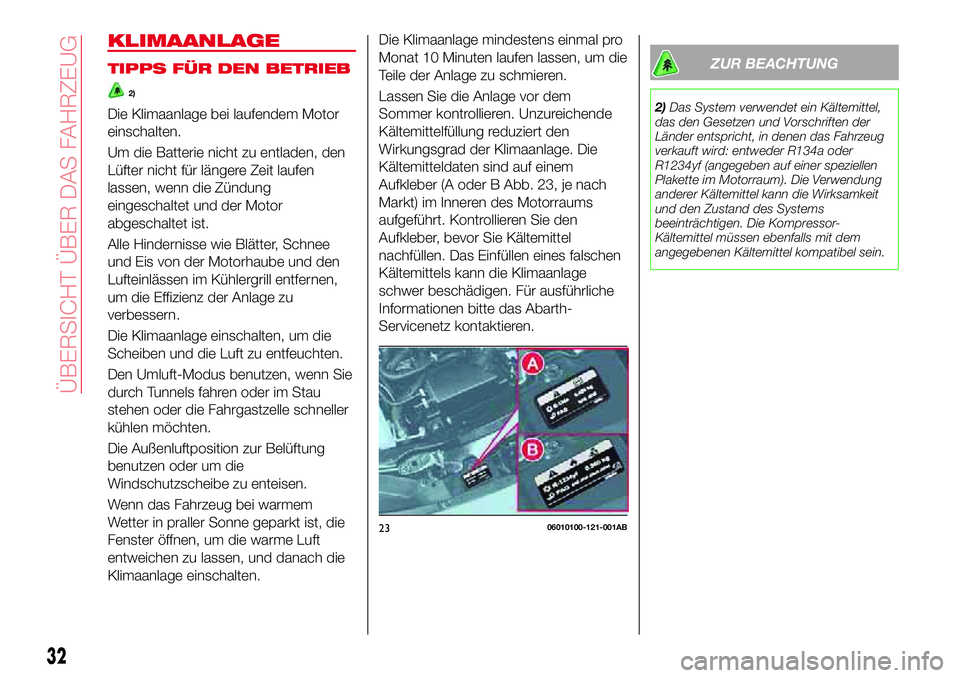

KLIMAANLAGE
TIPPS FÜR DEN BETRIEB
2)
Die Klimaanlage bei laufendem Motor
einschalten.
Um die Batterie nicht zu entladen, den
Lüfter nicht für längere Zeit laufen
lassen, wenn die Zündung
eingeschaltet und der Motor
abgeschaltet ist.
Alle Hindernisse wie Blätter, Schnee
und Eis von der Motorhaube und den
Lufteinlässen im Kühlergrill entfernen,
um die Effizienz der Anlage zu
verbessern.
Die Klimaanlage einschalten, um die
Scheiben und die Luft zu entfeuchten.
Den Umluft-Modus benutzen, wenn Sie
durch Tunnels fahren oder im Stau
stehen oder die Fahrgastzelle schneller
kühlen möchten.
Die Außenluftposition zur Belüftung
benutzen oder um die
Windschutzscheibe zu enteisen.
Wenn das Fahrzeug bei warmem
Wetter in praller Sonne geparkt ist, die
Fenster öffnen, um die warme Luft
entweichen zu lassen, und danach die
Klimaanlage einschalten.Die Klimaanlage mindestens einmal pro
Monat 10 Minuten laufen lassen, um die
Teile der Anlage zu schmieren.
Lassen Sie die Anlage vor dem
Sommer kontrollieren. Unzureichende
Kältemittelfüllung reduziert den
Wirkungsgrad der Klimaanlage. Die
Kältemitteldaten sind auf einem
Aufkleber (A oder B Abb. 23, je nach
Markt) im Inneren des Motorraums
aufgeführt. Kontrollieren Sie den
Aufkleber, bevor Sie Kältemittel
nachfüllen. Das Einfüllen eines falschen
Kältemittels kann die Klimaanlage
schwer beschädigen. Für ausführliche
Informationen bitte das Abarth-
Servicenetz kontaktieren.
ZUR BEACHTUNG
2)Das System verwendet ein Kältemittel,
das den Gesetzen und Vorschriften der
Länder entspricht, in denen das Fahrzeug
verkauft wird: entweder R134a oder
R1234yf (angegeben auf einer speziellen
Plakette im Motorraum). Die Verwendung
anderer Kältemittel kann die Wirksamkeit
und den Zustand des Systems
beeinträchtigen. Die Kompressor-
Kältemittel müssen ebenfalls mit dem
angegebenen Kältemittel kompatibel sein.
2306010100-121-001AB
32
ÜBERSICHT ÜBER DAS FAHRZEUG
Page 35 of 236

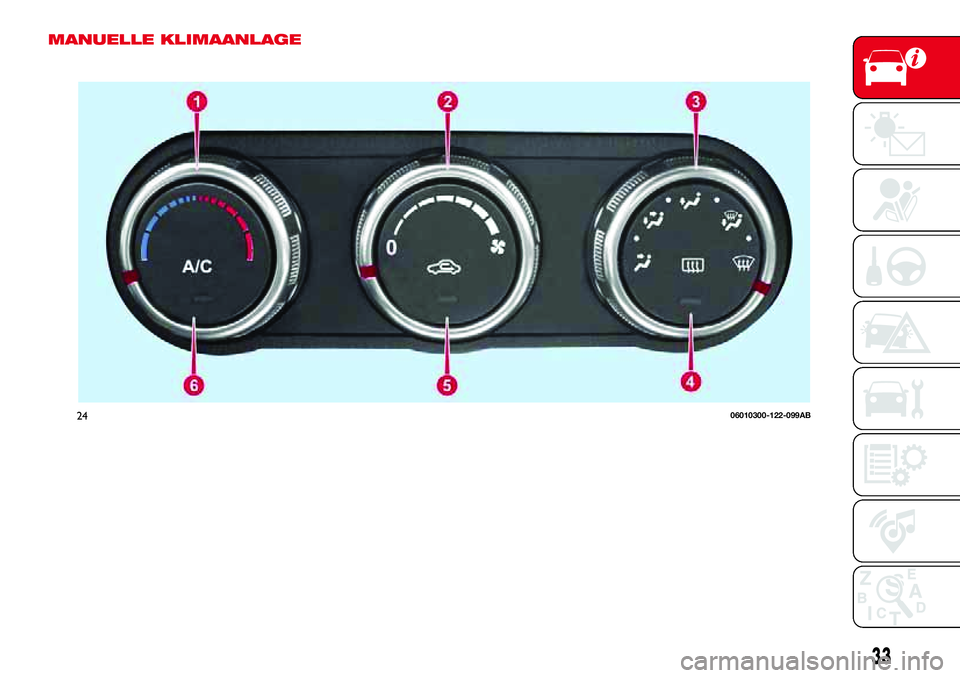

MANUELLE KLIMAANLAGE
2406010300-122-099AB
33
Page 36 of 236

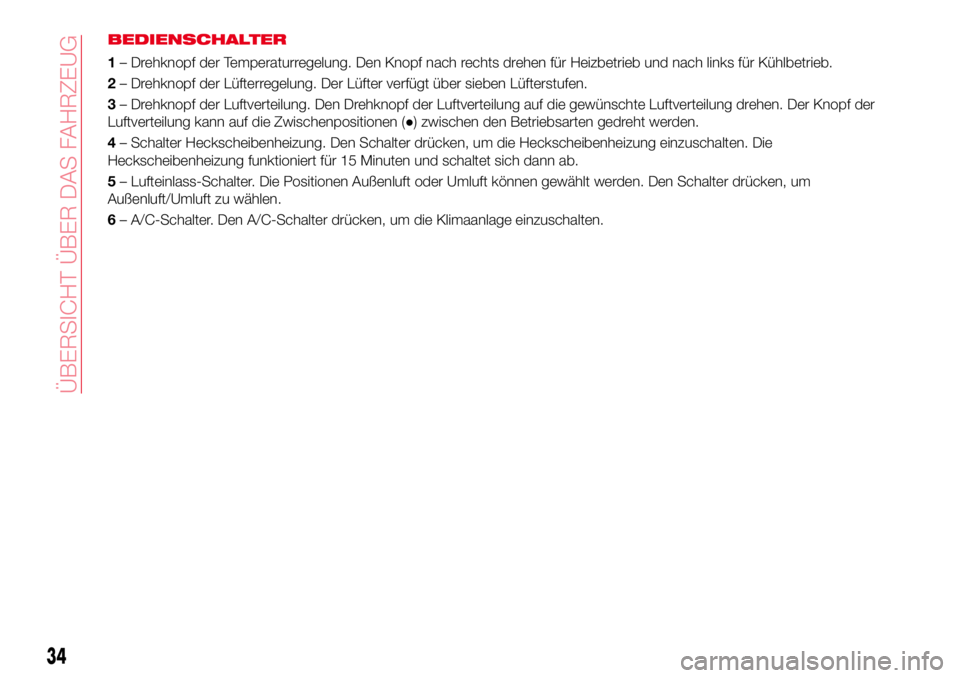

BEDIENSCHALTER
1– Drehknopf der Temperaturregelung. Den Knopf nach rechts drehen für Heizbetrieb und nach links für Kühlbetrieb.
2– Drehknopf der Lüfterregelung. Der Lüfter verfügt über sieben Lüfterstufen.
3– Drehknopf der Luftverteilung. Den Drehknopf der Luftverteilung auf die gewünschte Luftverteilung drehen. Der Knopf der
Luftverteilung kann auf die Zwischenpositionen (●) zwischen den Betriebsarten gedreht werden.
4– Schalter Heckscheibenheizung. Den Schalter drücken, um die Heckscheibenheizung einzuschalten. Die
Heckscheibenheizung funktioniert für 15 Minuten und schaltet sich dann ab.
5– Lufteinlass-Schalter. Die Positionen Außenluft oder Umluft können gewählt werden. Den Schalter drücken, um
Außenluft/Umluft zu wählen.
6– A/C-Schalter. Den A/C-Schalter drücken, um die Klimaanlage einzuschalten.
34
ÜBERSICHT ÜBER DAS FAHRZEUG
Page 37 of 236

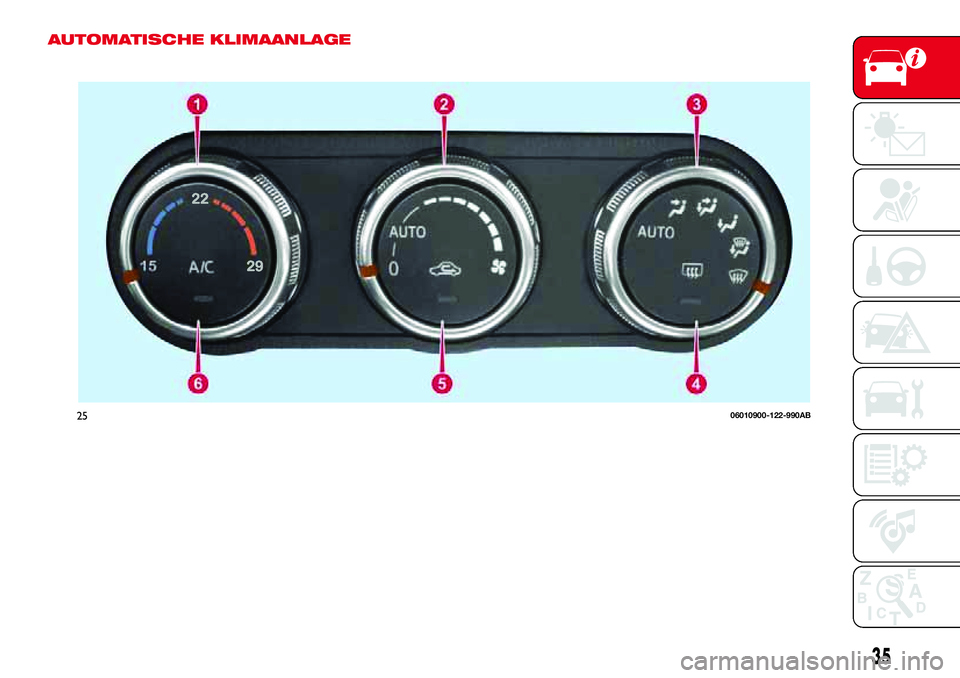

AUTOMATISCHE KLIMAANLAGE
2506010900-122-990AB
35
Page 38 of 236

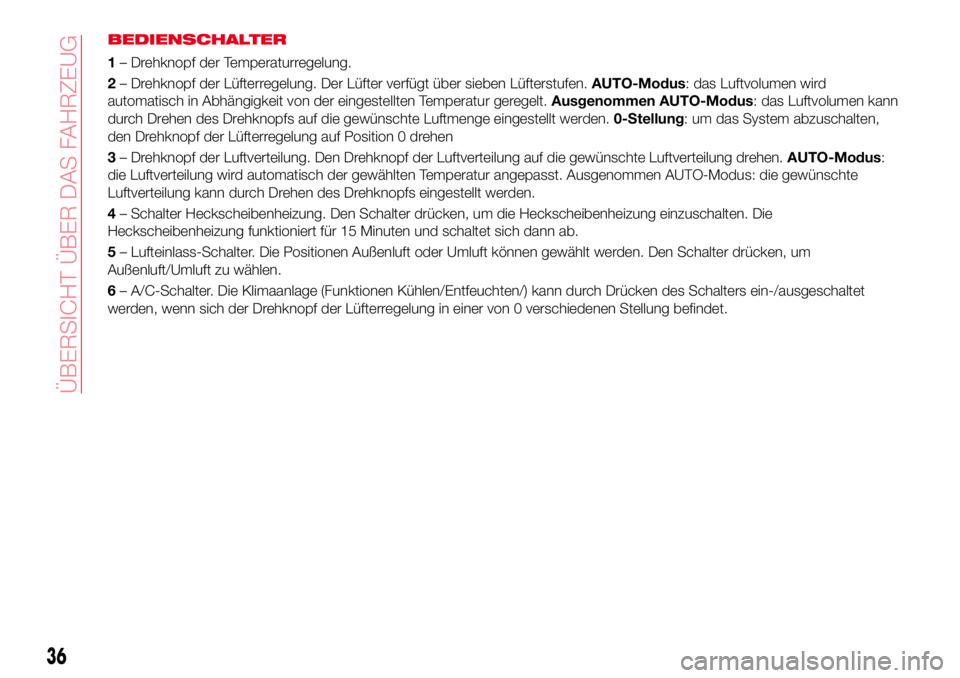

BEDIENSCHALTER
1– Drehknopf der Temperaturregelung.
2– Drehknopf der Lüfterregelung. Der Lüfter verfügt über sieben Lüfterstufen.AUTO-Modus: das Luftvolumen wird
automatisch in Abhängigkeit von der eingestellten Temperatur geregelt.Ausgenommen AUTO-Modus: das Luftvolumen kann
durch Drehen des Drehknopfs auf die gewünschte Luftmenge eingestellt werden.0-Stellung: um das System abzuschalten,
den Drehknopf der Lüfterregelung auf Position 0 drehen
3– Drehknopf der Luftverteilung. Den Drehknopf der Luftverteilung auf die gewünschte Luftverteilung drehen.AUTO-Modus:
die Luftverteilung wird automatisch der gewählten Temperatur angepasst. Ausgenommen AUTO-Modus: die gewünschte
Luftverteilung kann durch Drehen des Drehknopfs eingestellt werden.
4– Schalter Heckscheibenheizung. Den Schalter drücken, um die Heckscheibenheizung einzuschalten. Die
Heckscheibenheizung funktioniert für 15 Minuten und schaltet sich dann ab.
5– Lufteinlass-Schalter. Die Positionen Außenluft oder Umluft können gewählt werden. Den Schalter drücken, um
Außenluft/Umluft zu wählen.
6– A/C-Schalter. Die Klimaanlage (Funktionen Kühlen/Entfeuchten/) kann durch Drücken des Schalters ein-/ausgeschaltet
werden, wenn sich der Drehknopf der Lüfterregelung in einer von 0 verschiedenen Stellung befindet.
36
ÜBERSICHT ÜBER DAS FAHRZEUG
Page 39 of 236

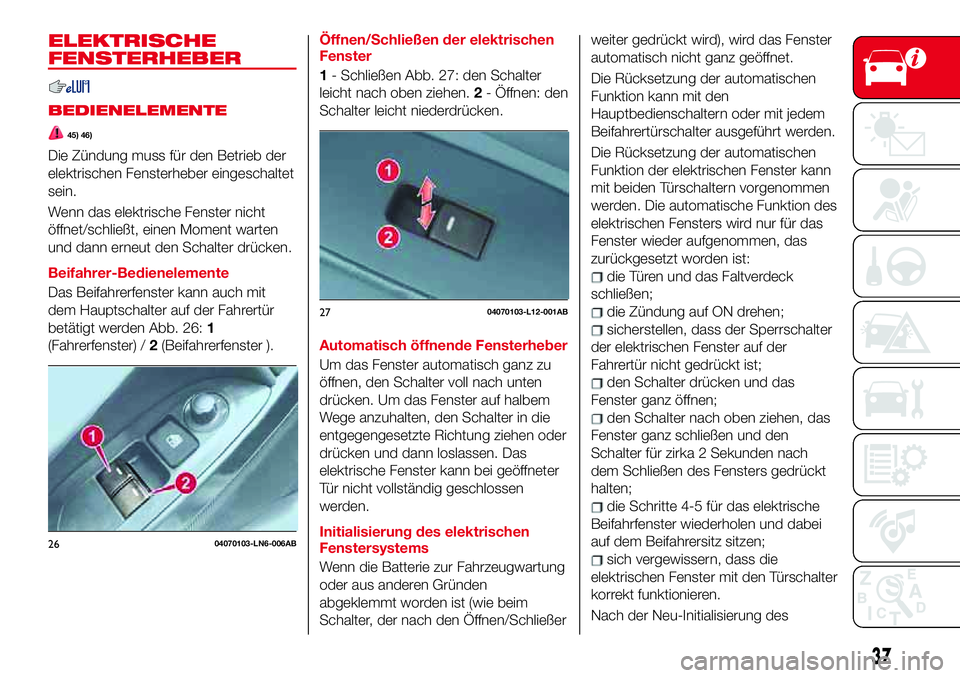

ELEKTRISCHE
FENSTERHEBER
BEDIENELEMENTE
45) 46)
Die Zündung muss für den Betrieb der
elektrischen Fensterheber eingeschaltet
sein.
Wenn das elektrische Fenster nicht
öffnet/schließt, einen Moment warten
und dann erneut den Schalter drücken.
Beifahrer-Bedienelemente
Das Beifahrerfenster kann auch mit
dem Hauptschalter auf der Fahrertür
betätigt werden Abb. 26:1
(Fahrerfenster) /2(Beifahrerfenster ).Öffnen/Schließen der elektrischen
Fenster
1- Schließen Abb. 27: den Schalter
leicht nach oben ziehen.2- Öffnen: den
Schalter leicht niederdrücken.
Automatisch öffnende Fensterheber
Um das Fenster automatisch ganz zu
öffnen, den Schalter voll nach unten
drücken. Um das Fenster auf halbem
Wege anzuhalten, den Schalter in die
entgegengesetzte Richtung ziehen oder
drücken und dann loslassen. Das
elektrische Fenster kann bei geöffneter
Tür nicht vollständig geschlossen
werden.
Initialisierung des elektrischen
Fenstersystems
Wenn die Batterie zur Fahrzeugwartung
oder aus anderen Gründen
abgeklemmt worden ist (wie beim
Schalter, der nach den Öffnen/Schließerweiter gedrückt wird), wird das Fenster
automatisch nicht ganz geöffnet.
Die Rücksetzung der automatischen
Funktion kann mit den
Hauptbedienschaltern oder mit jedem
Beifahrertürschalter ausgeführt werden.
Die Rücksetzung der automatischen
Funktion der elektrischen Fenster kann
mit beiden Türschaltern vorgenommen
werden. Die automatische Funktion des
elektrischen Fensters wird nur für das
Fenster wieder aufgenommen, das
zurückgesetzt worden ist:
die Türen und das Faltverdeck
schließen;
die Zündung auf ON drehen;
sicherstellen, dass der Sperrschalter
der elektrischen Fenster auf der
Fahrertür nicht gedrückt ist;
den Schalter drücken und das
Fenster ganz öffnen;
den Schalter nach oben ziehen, das
Fenster ganz schließen und den
Schalter für zirka 2 Sekunden nach
dem Schließen des Fensters gedrückt
halten;
die Schritte 4-5 für das elektrische
Beifahrfenster wiederholen und dabei
auf dem Beifahrersitz sitzen;
sich vergewissern, dass die
elektrischen Fenster mit den Türschalter
korrekt funktionieren.
Nach der Neu-Initialisierung des
2604070103-LN6-006AB
2704070103-L12-001AB
37
Page 40 of 236

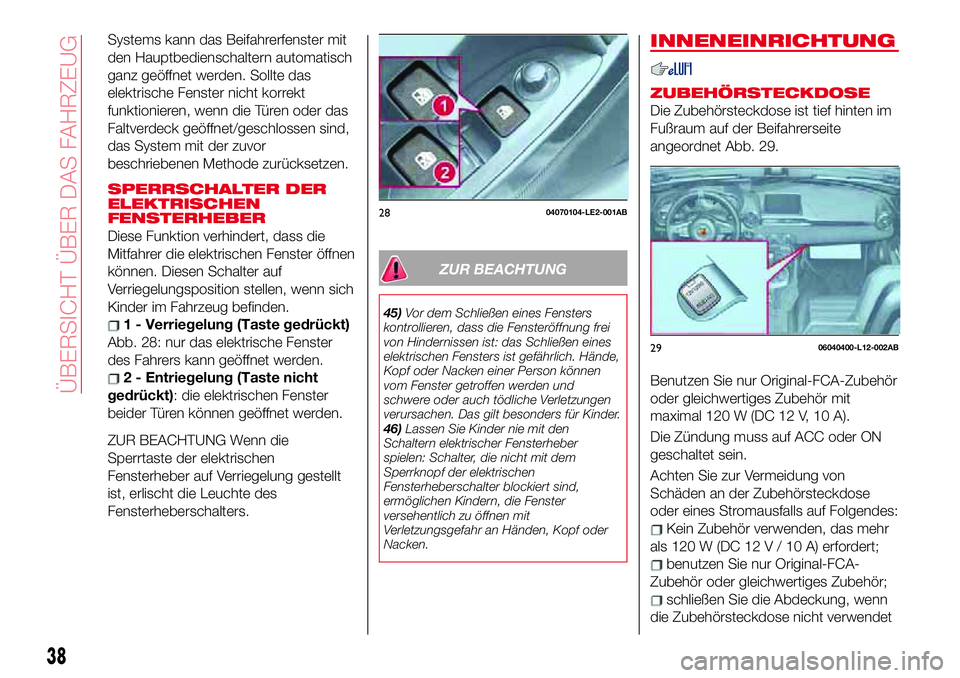

Systems kann das Beifahrerfenster mit
den Hauptbedienschaltern automatisch
ganz geöffnet werden. Sollte das
elektrische Fenster nicht korrekt
funktionieren, wenn die Türen oder das
Faltverdeck geöffnet/geschlossen sind,
das System mit der zuvor
beschriebenen Methode zurücksetzen.
SPERRSCHALTER DER
ELEKTRISCHEN
FENSTERHEBER
Diese Funktion verhindert, dass die
Mitfahrer die elektrischen Fenster öffnen
können. Diesen Schalter auf
Verriegelungsposition stellen, wenn sich
Kinder im Fahrzeug befinden.
1 - Verriegelung (Taste gedrückt)
Abb. 28: nur das elektrische Fenster
des Fahrers kann geöffnet werden.
2 - Entriegelung (Taste nicht
gedrückt): die elektrischen Fenster
beider Türen können geöffnet werden.
ZUR BEACHTUNG Wenn die
Sperrtaste der elektrischen
Fensterheber auf Verriegelung gestellt
ist, erlischt die Leuchte des
Fensterheberschalters.
ZUR BEACHTUNG
45)Vor dem Schließen eines Fensters
kontrollieren, dass die Fensteröffnung frei
von Hindernissen ist: das Schließen eines
elektrischen Fensters ist gefährlich. Hände,
Kopf oder Nacken einer Person können
vom Fenster getroffen werden und
schwere oder auch tödliche Verletzungen
verursachen. Das gilt besonders für Kinder.
46)Lassen Sie Kinder nie mit den
Schaltern elektrischer Fensterheber
spielen: Schalter, die nicht mit dem
Sperrknopf der elektrischen
Fensterheberschalter blockiert sind,
ermöglichen Kindern, die Fenster
versehentlich zu öffnen mit
Verletzungsgefahr an Händen, Kopf oder
Nacken.
INNENEINRICHTUNG
ZUBEHÖRSTECKDOSE
Die Zubehörsteckdose ist tief hinten im
Fußraum auf der Beifahrerseite
angeordnet Abb. 29.
Benutzen Sie nur Original-FCA-Zubehör
oder gleichwertiges Zubehör mit
maximal 120 W (DC 12 V, 10 A).
Die Zündung muss auf ACC oder ON
geschaltet sein.
Achten Sie zur Vermeidung von
Schäden an der Zubehörsteckdose
oder eines Stromausfalls auf Folgendes:
Kein Zubehör verwenden, das mehr
als120W(DC12V/10A)erfordert;
benutzen Sie nur Original-FCA-
Zubehör oder gleichwertiges Zubehör;
schließen Sie die Abdeckung, wenn
die Zubehörsteckdose nicht verwendet
2804070104-LE2-001AB
2906040400-L12-002AB
38
ÜBERSICHT ÜBER DAS FAHRZEUG
