Abarth 124 Spider 2018 Instrukcja obsługi (in Polish)

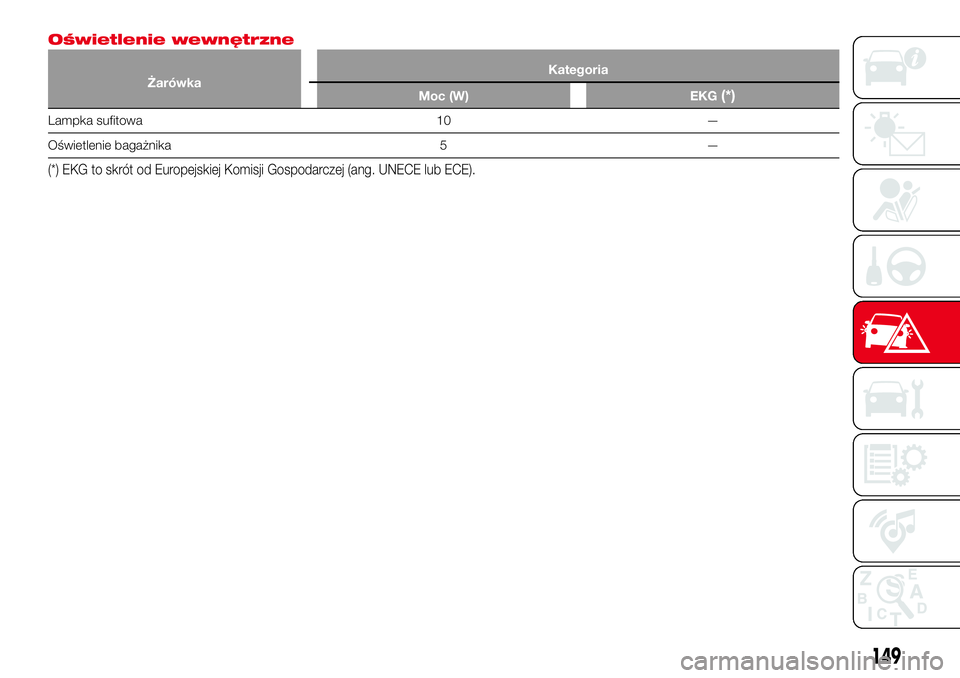

Oświetlenie wewnętrzne
ŻarówkaKategoria
Moc (W) EKG(*)
Lampka sufitowa 10 —
Oświetlenie bagażnika 5 —
(*) EKG to skrót od Europejskiej Komisji Gospodarczej (ang. UNECE lub ECE).
149

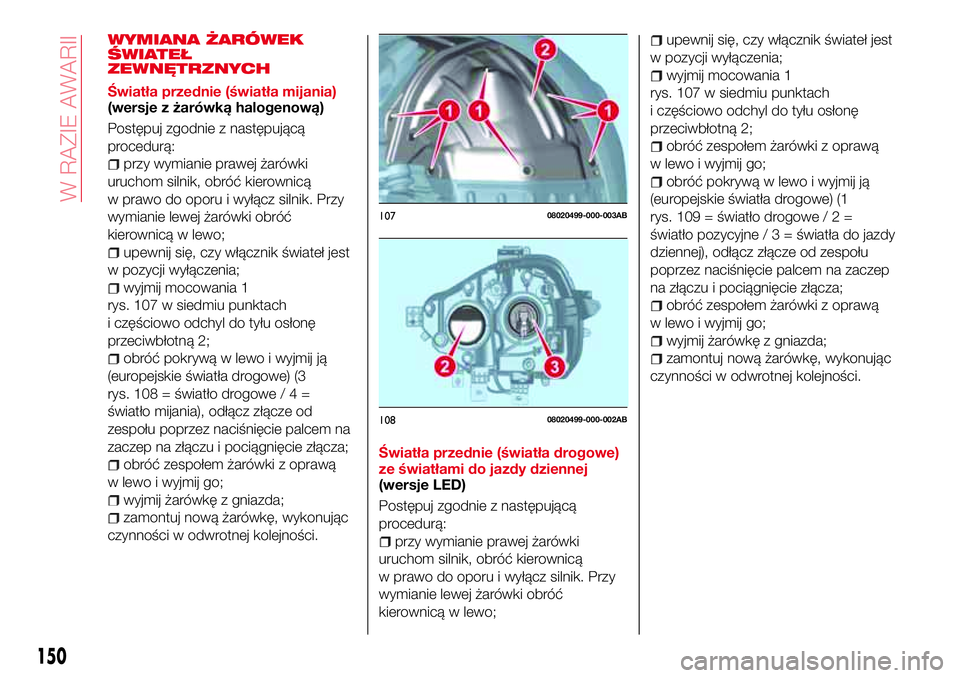

WYMIANA ŻARÓWEK
ŚWIATEŁ
ZEWNĘTRZNYCH
Światła przednie (światła mijania)
(wersje z żarówką halogenową)
Postępuj zgodnie z następującą
procedurą:
przy wymianie prawej żarówki
uruchom silnik, obróć kierownicą
w prawo do oporu i wyłącz silnik. Przy
wymianie lewej żarówki obróć
kierownicą w lewo;
upewnij się, czy włącznik świateł jest
w pozycji wyłączenia;
wyjmij mocowania 1
rys. 107 w siedmiu punktach
i częściowo odchyl do tyłu osłonę
przeciwbłotną 2;
obróć pokrywą w lewo i wyjmij ją
(europejskie światła drogowe) (3
rys. 108 = światło drogowe/4=
światło mijania), odłącz złącze od
zespołu poprzez naciśnięcie palcem na
zaczep na złączu i pociągnięcie złącza;
obróć zespołem żarówki z oprawą
w lewo i wyjmij go;
wyjmij żarówkę z gniazda;
zamontuj nową żarówkę, wykonując
czynności w odwrotnej kolejności.Światła przednie (światła drogowe)
ze światłami do jazdy dziennej
(wersje LED)
Postępuj zgodnie z następującą
procedurą:
przy wymianie prawej żarówki
uruchom silnik, obróć kierownicą
w prawo do oporu i wyłącz silnik. Przy
wymianie lewej żarówki obróć
kierownicą w lewo;
upewnij się, czy włącznik świateł jest
w pozycji wyłączenia;
wyjmij mocowania 1
rys. 107 w siedmiu punktach
i częściowo odchyl do tyłu osłonę
przeciwbłotną 2;
obróć zespołem żarówki z oprawą
w lewo i wyjmij go;
obróć pokrywą w lewo i wyjmij ją
(europejskie światła drogowe) (1
rys. 109 = światło drogowe/2=
światło pozycyjne/3=światła do jazdy
dziennej), odłącz złącze od zespołu
poprzez naciśnięcie palcem na zaczep
na złączu i pociągnięcie złącza;
obróć zespołem żarówki z oprawą
w lewo i wyjmij go;
wyjmij żarówkę z gniazda;
zamontuj nową żarówkę, wykonując
czynności w odwrotnej kolejności.
10708020499-000-003AB
10808020499-000-002AB
150
W RAZIE AWARII

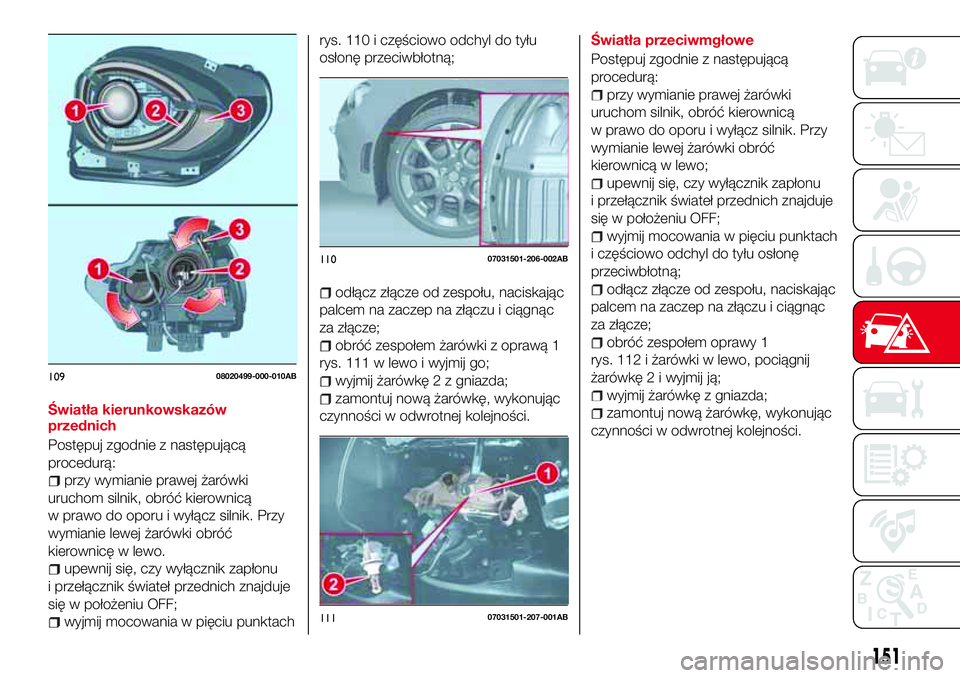

Światła kierunkowskazów
przednich
Postępuj zgodnie z następującą
procedurą:
przy wymianie prawej żarówki
uruchom silnik, obróć kierownicą
w prawo do oporu i wyłącz silnik. Przy
wymianie lewej żarówki obróć
kierownicę w lewo.
upewnij się, czy wyłącznik zapłonu
i przełącznik świateł przednich znajduje
się w położeniu OFF;
wyjmij mocowania w pięciu punktachrys. 110 i częściowo odchyl do tyłu
osłonę przeciwbłotną;
odłącz złącze od zespołu, naciskając
palcem na zaczep na złączu i ciągnąc
za złącze;
obróć zespołem żarówki z oprawą 1
rys. 111 w lewo i wyjmij go;
wyjmij żarówkę 2 z gniazda;
zamontuj nową żarówkę, wykonując
czynności w odwrotnej kolejności.Światła przeciwmgłowe
Postępuj zgodnie z następującą
procedurą:
przy wymianie prawej żarówki
uruchom silnik, obróć kierownicą
w prawo do oporu i wyłącz silnik. Przy
wymianie lewej żarówki obróć
kierownicą w lewo;
upewnij się, czy wyłącznik zapłonu
i przełącznik świateł przednich znajduje
się w położeniu OFF;
wyjmij mocowania w pięciu punktach
i częściowo odchyl do tyłu osłonę
przeciwbłotną;
odłącz złącze od zespołu, naciskając
palcem na zaczep na złączu i ciągnąc
za złącze;
obróć zespołem oprawy 1
rys. 112 i żarówki w lewo, pociągnij
żarówkę 2 i wyjmij ją;
wyjmij żarówkę z gniazda;
zamontuj nową żarówkę, wykonując
czynności w odwrotnej kolejności.
10908020499-000-010AB
11007031501-206-002AB
11107031501-207-001AB
151

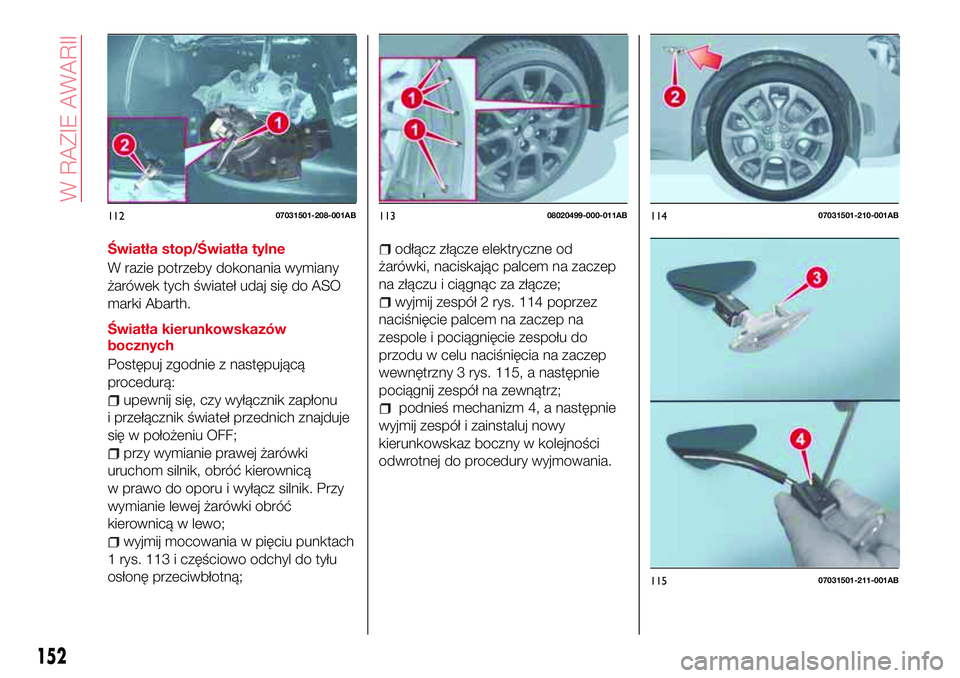

Światła stop/Światła tylne
W razie potrzeby dokonania wymiany
żarówek tych świateł udaj się do ASO
marki Abarth.
Światła kierunkowskazów
bocznych
Postępuj zgodnie z następującą
procedurą:
upewnij się, czy wyłącznik zapłonu
i przełącznik świateł przednich znajduje
się w położeniu OFF;
przy wymianie prawej żarówki
uruchom silnik, obróć kierownicą
w prawo do oporu i wyłącz silnik. Przy
wymianie lewej żarówki obróć
kierownicą w lewo;
wyjmij mocowania w pięciu punktach
1 rys. 113 i częściowo odchyl do tyłu
osłonę przeciwbłotną;
odłącz złącze elektryczne od
żarówki, naciskając palcem na zaczep
na złączu i ciągnąc za złącze;
wyjmij zespół 2 rys. 114 poprzez
naciśnięcie palcem na zaczep na
zespole i pociągnięcie zespołu do
przodu w celu naciśnięcia na zaczep
wewnętrzny 3 rys. 115, a następnie
pociągnij zespół na zewnątrz;
podnieś mechanizm 4, a następnie
wyjmij zespół i zainstaluj nowy
kierunkowskaz boczny w kolejności
odwrotnej do procedury wyjmowania.
11207031501-208-001AB11308020499-000-011AB11407031501-210-001AB
11507031501-211-001AB
152
W RAZIE AWARII

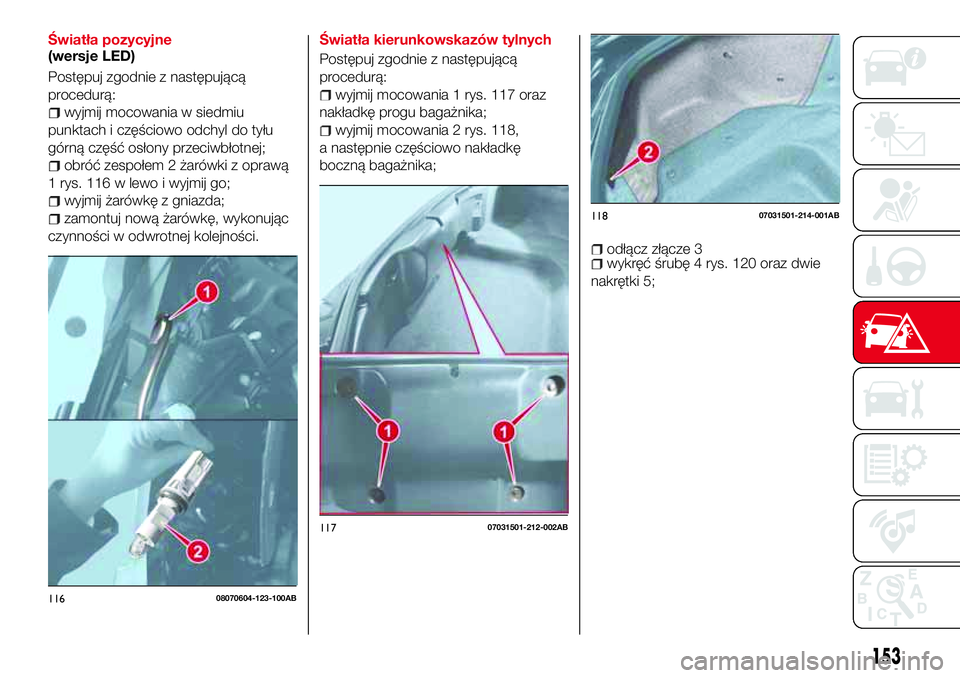

Światła pozycyjne
(wersje LED)
Postępuj zgodnie z następującą
procedurą:
wyjmij mocowania w siedmiu
punktach i częściowo odchyl do tyłu
górną część osłony przeciwbłotnej;
obróć zespołem 2 żarówki z oprawą
1 rys. 116 w lewo i wyjmij go;
wyjmij żarówkę z gniazda;
zamontuj nową żarówkę, wykonując
czynności w odwrotnej kolejności.Światła kierunkowskazów tylnych
Postępuj zgodnie z następującą
procedurą:
wyjmij mocowania 1 rys. 117 oraz
nakładkę progu bagażnika;
wyjmij mocowania 2 rys. 118,
a następnie częściowo nakładkę
boczną bagażnika;
odłącz złącze 3wykręć śrubę 4 rys. 120 oraz dwie
nakrętki 5;
11608070604-123-100AB
11707031501-212-002AB
11807031501-214-001AB
153

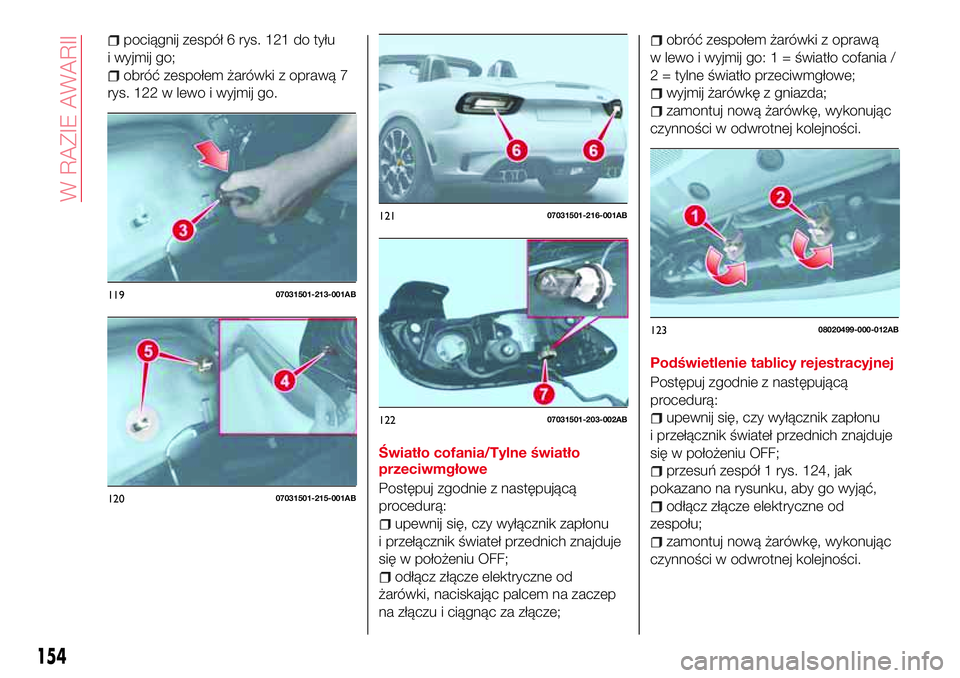

pociągnij zespół 6 rys. 121 do tyłu
i wyjmij go;
obróć zespołem żarówki z oprawą 7
rys. 122 w lewo i wyjmij go.
Światło cofania/Tylne światło
przeciwmgłowe
Postępuj zgodnie z następującą
procedurą:
upewnij się, czy wyłącznik zapłonu
i przełącznik świateł przednich znajduje
się w położeniu OFF;
odłącz złącze elektryczne od
żarówki, naciskając palcem na zaczep
na złączu i ciągnąc za złącze;
obróć zespołem żarówki z oprawą
w lewo i wyjmij go: 1 = światło cofania /
2 = tylne światło przeciwmgłowe;
wyjmij żarówkę z gniazda;
zamontuj nową żarówkę, wykonując
czynności w odwrotnej kolejności.

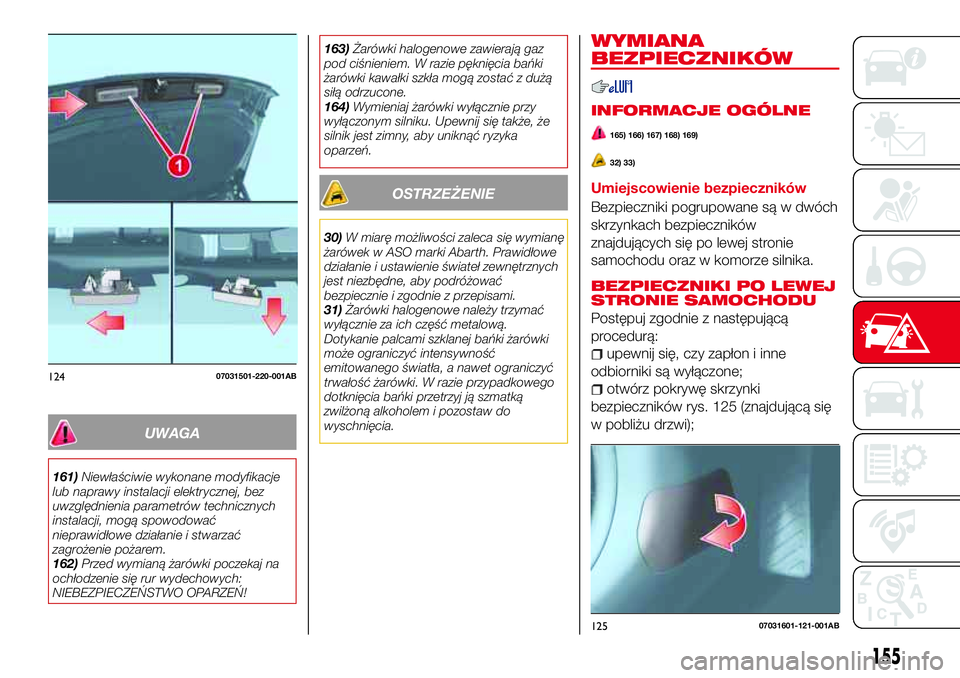

Podświetlenie tablicy rejestracyjnej
Postępuj zgodnie z następującą
procedurą:
upewnij się, czy wyłącznik zapłonu
i przełącznik świateł przednich znajduje
się w położeniu OFF;
przesuń zespół 1 rys. 124, jak
pokazano na rysunku, aby go wyjąć,
odłącz złącze elektryczne od
zespołu;
zamontuj nową żarówkę, wykonując
czynności w odwrotnej kolejności.
11907031501-213-001AB
12007031501-215-001AB
12107031501-216-001AB
12207031501-203-002AB
12308020499-000-012AB
154
W RAZIE AWARII

UWAGA
161)Niewłaściwie wykonane modyfikacje
lub naprawy instalacji elektrycznej, bez
uwzględnienia parametrów technicznych
instalacji, mogą spowodować
nieprawidłowe działanie i stwarzać
zagrożenie pożarem.
162)Przed wymianą żarówki poczekaj na
ochłodzenie się rur wydechowych:
NIEBEZPIECZEŃSTWO OPARZEŃ!163)Żarówki halogenowe zawierają gaz
pod ciśnieniem. W razie pęknięcia bańki
żarówki kawałki szkła mogą zostać z dużą
siłą odrzucone.
164)Wymieniaj żarówki wyłącznie przy
wyłączonym silniku. Upewnij się także, że
silnik jest zimny, aby uniknąć ryzyka
oparzeń.
OSTRZEŻENIE
30)W miarę możliwości zaleca się wymianę
żarówek w ASO marki Abarth. Prawidłowe
działanie i ustawienie świateł zewnętrznych
jest niezbędne, aby podróżować
bezpiecznie i zgodnie z przepisami.
31)Żarówki halogenowe należy trzymać
wyłącznie za ich część metalową.
Dotykanie palcami szklanej bańki żarówki
może ograniczyć intensywność
emitowanego światła, a nawet ograniczyć
trwałość żarówki. W razie przypadkowego
dotknięcia bańki przetrzyj ją szmatką
zwilżoną alkoholem i pozostaw do
wyschnięcia.
WYMIANA
BEZPIECZNIKÓW
INFORMACJE OGÓLNE
165) 166) 167) 168) 169)
32) 33)
Umiejscowienie bezpieczników
Bezpieczniki pogrupowane są w dwóch
skrzynkach bezpieczników
znajdujących się po lewej stronie
samochodu oraz w komorze silnika.
BEZPIECZNIKI PO LEWEJ
STRONIE SAMOCHODU
Postępuj zgodnie z następującą
procedurą:
upewnij się, czy zapłon i inne
odbiorniki są wyłączone;
otwórz pokrywę skrzynki
bezpieczników rys. 125 (znajdującą się
w pobliżu drzwi);12407031501-220-001AB
12507031601-121-001AB
155

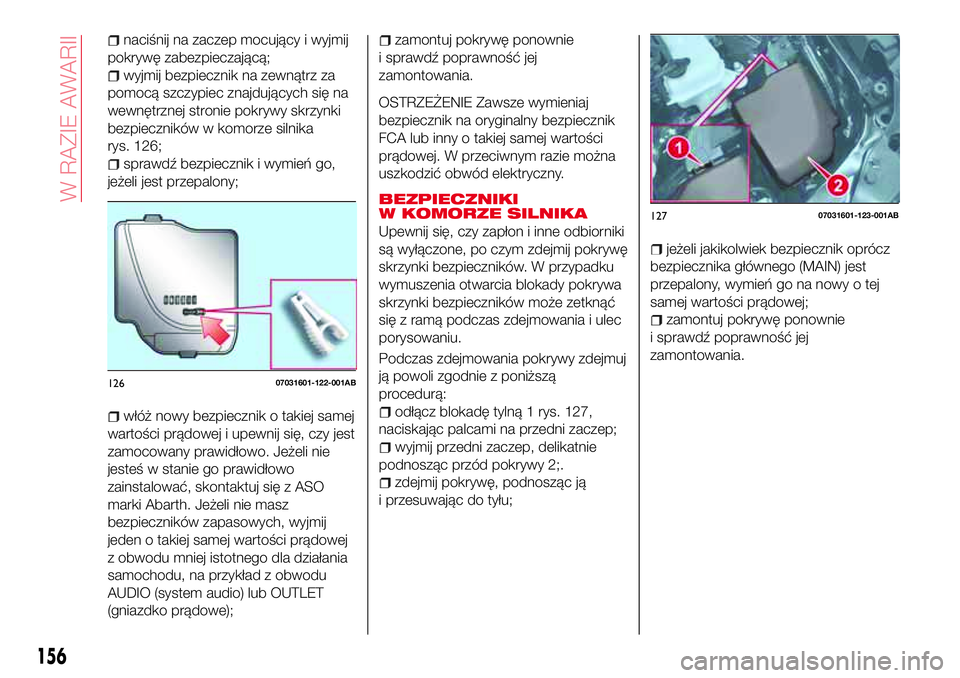

naciśnij na zaczep mocujący i wyjmij
pokrywę zabezpieczającą;
wyjmij bezpiecznik na zewnątrz za
pomocą szczypiec znajdujących się na
wewnętrznej stronie pokrywy skrzynki
bezpieczników w komorze silnika
rys. 126;
sprawdź bezpiecznik i wymień go,
jeżeli jest przepalony;
włóż nowy bezpiecznik o takiej samej
wartości prądowej i upewnij się, czy jest
zamocowany prawidłowo. Jeżeli nie
jesteś w stanie go prawidłowo
zainstalować, skontaktuj się z ASO
marki Abarth. Jeżeli nie masz
bezpieczników zapasowych, wyjmij
jeden o takiej samej wartości prądowej
z obwodu mniej istotnego dla działania
samochodu, na przykład z obwodu
AUDIO (system audio) lub OUTLET
(gniazdko prądowe);
zamontuj pokrywę ponownie
i sprawdź poprawność jej
zamontowania.
OSTRZEŻENIE Zawsze wymieniaj
bezpiecznik na oryginalny bezpiecznik
FCA lub inny o takiej samej wartości
prądowej. W przeciwnym razie można
uszkodzić obwód elektryczny.
BEZPIECZNIKI
W KOMORZE SILNIKA
Upewnij się, czy zapłon i inne odbiorniki
są wyłączone, po czym zdejmij pokrywę
skrzynki bezpieczników. W przypadku
wymuszenia otwarcia blokady pokrywa
skrzynki bezpieczników może zetknąć
się z ramą podczas zdejmowania i ulec
porysowaniu.
Podczas zdejmowania pokrywy zdejmuj
ją powoli zgodnie z poniższą
procedurą:
odłącz blokadę tylną 1 rys. 127,
naciskając palcami na przedni zaczep;
wyjmij przedni zaczep, delikatnie
podnosząc przód pokrywy 2;.
zdejmij pokrywę, podnosząc ją
i przesuwając do tyłu;
jeżeli jakikolwiek bezpiecznik oprócz
bezpiecznika głównego (MAIN) jest
przepalony, wymień go na nowy o tej
samej wartości prądowej;
zamontuj pokrywę ponownie
i sprawdź poprawność jej
zamontowania.
12607031601-122-001AB
12707031601-123-001AB
156
W RAZIE AWARII

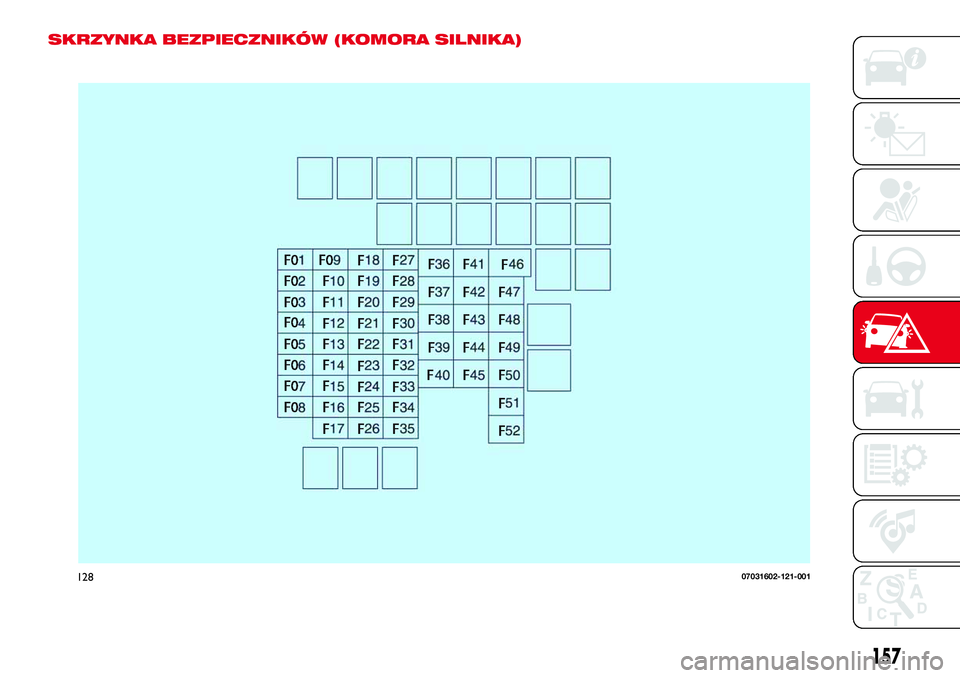

SKRZYNKA BEZPIECZNIKÓW (KOMORA SILNIKA)
12807031602-121-001
157

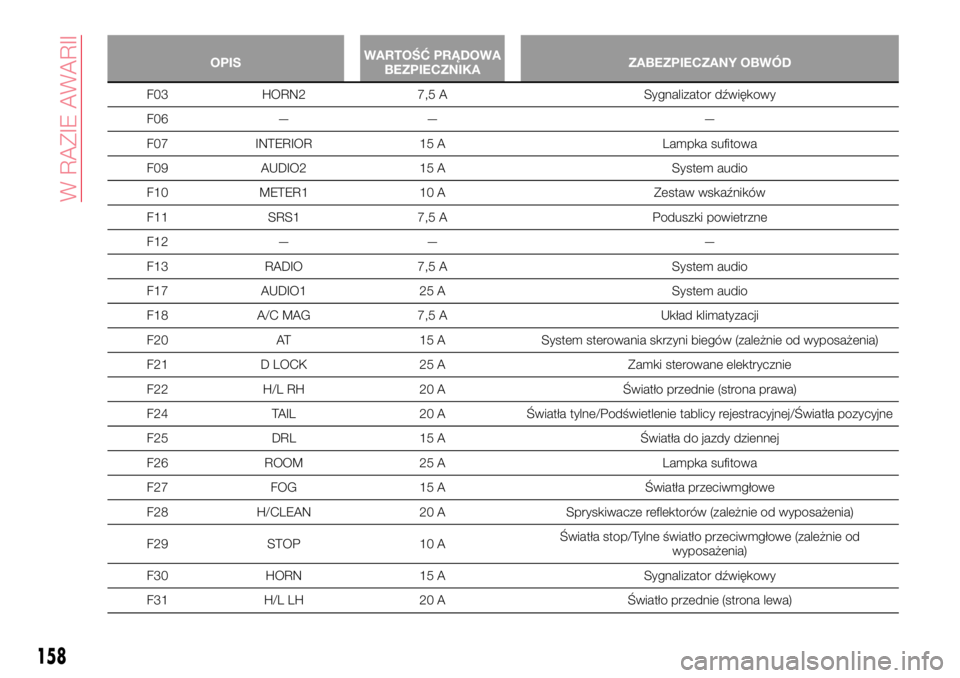

OPISWARTOŚĆ PRĄDOWA
BEZPIECZNIKAZABEZPIECZANY OBWÓD
F03 HORN2 7,5 A Sygnalizator dźwiękowy
F06 — — —
F07 INTERIOR 15 A Lampka sufitowa
F09 AUDIO2 15 A System audio
F10 METER1 10 A Zestaw wskaźników
F11 SRS1 7,5 A Poduszki powietrzne
F12 — — —
F13 RADIO 7,5 A System audio
F17 AUDIO1 25 A System audio
F18 A/C MAG 7,5 A Układ klimatyzacji
F20 AT 15 A System sterowania skrzyni biegów (zależnie od wyposażenia)
F21 D LOCK 25 A Zamki sterowane elektrycznie
F22 H/L RH 20 A Światło przednie (strona prawa)
F24 TAIL 20 A Światła tylne/Podświetlenie tablicy rejestracyjnej/Światła pozycyjne
F25 DRL 15 A Światła do jazdy dziennej
F26 ROOM 25 A Lampka sufitowa
F27 FOG 15 A Światła przeciwmgłowe
F28 H/CLEAN 20 A Spryskiwacze reflektorów (zależnie od wyposażenia)
F29 STOP 10 AŚwiatła stop/Tylne światło przeciwmgłowe (zależnie od
wyposażenia)
F30 HORN 15 A Sygnalizator dźwiękowy
F31 H/L LH 20 A Światło przednie (strona lewa)
158
W RAZIE AWARII
