Abarth 124 Spider 2018 Instrukcja obsługi (in Polish)

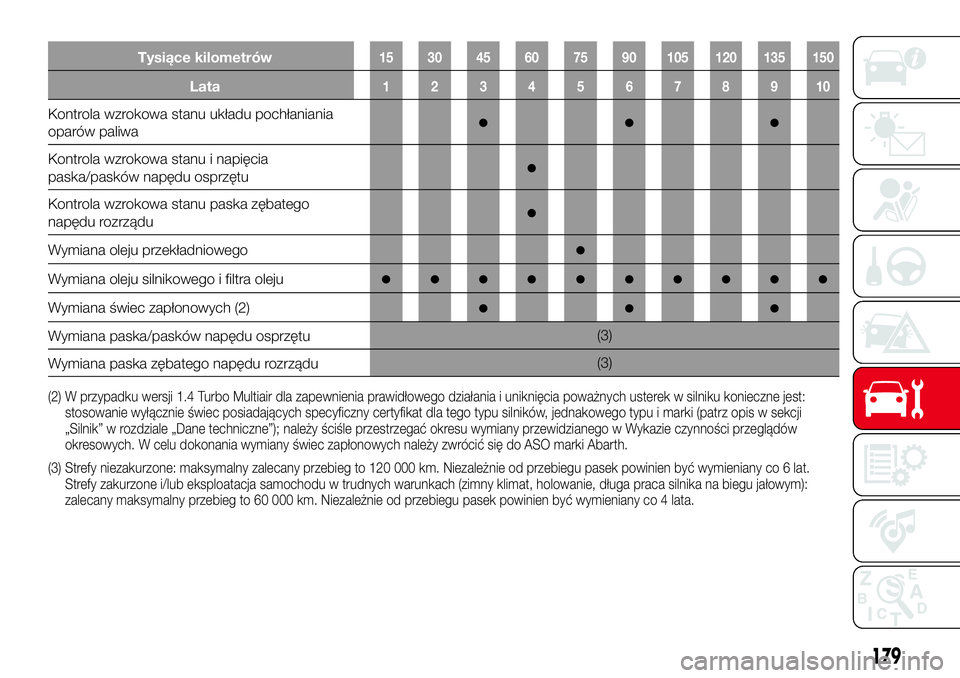

Tysiące kilometrów15 30 45 60 75 90 105 120 135 150
Lata12345678910
Kontrola wzrokowa stanu układu pochłaniania
oparów paliwa●●●
Kontrola wzrokowa stanu i napięcia
paska/pasków napędu osprzętu●
Kontrola wzrokowa stanu paska zębatego
napędu rozrządu●
Wymiana oleju przekładniowego●
Wymiana oleju silnikowego i filtra oleju●●●●●●●●●●
Wymiana świec zapłonowych (2)●●●
Wymiana paska/pasków napędu osprzętu(3)
Wymiana paska zębatego napędu rozrządu(3)
(2) W przypadku wersji 1.4 Turbo Multiair dla zapewnienia prawidłowego działania i uniknięcia poważnych usterek w silniku konieczne jest:
stosowanie wyłącznie świec posiadających specyficzny certyfikat dla tego typu silników, jednakowego typu i marki (patrz opis w sekcji
„Silnik” w rozdziale „Dane techniczne”); należy ściśle przestrzegać okresu wymiany przewidzianego w Wykazie czynności przeglądów
okresowych. W celu dokonania wymiany świec zapłonowych należy zwrócić się do ASO marki Abarth.
(3) Strefy niezakurzone: maksymalny zalecany przebieg to 120 000 km. Niezależnie od przebiegu pasek powinien być wymieniany co 6 lat.
Strefy zakurzone i/lub eksploatacja samochodu w trudnych warunkach (zimny klimat, holowanie, długa praca silnika na biegu jałowym):
zalecany maksymalny przebieg to 60 000 km. Niezależnie od przebiegu pasek powinien być wymieniany co 4 lata.
179

180
KONSERWACJA I PIELĘGNACJA

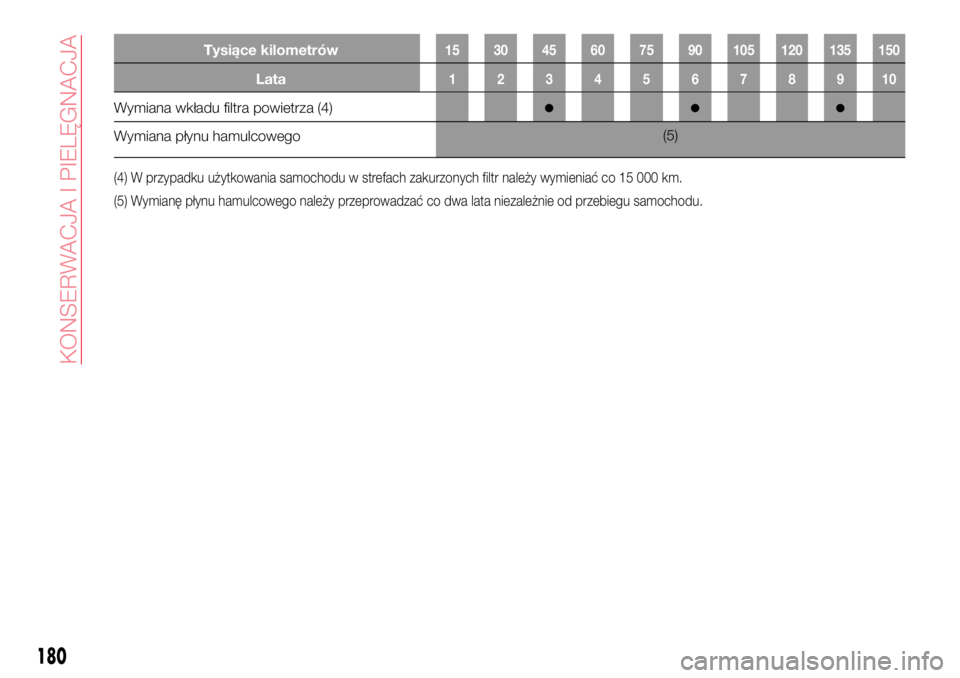

Tysiące kilometrów15 30 45 60 75 90 105 120 135 150
Lata12345678910
Wymiana wkładu filtra powietrza (4)●●●
Wymiana płynu hamulcowego(5)
(4) W przypadku użytkowania samochodu w strefach zakurzonych filtr należy wymieniać co 15 000 km.
(5) Wymianę płynu hamulcowego należy przeprowadzać co dwa lata niezależnie od przebiegu samochodu.

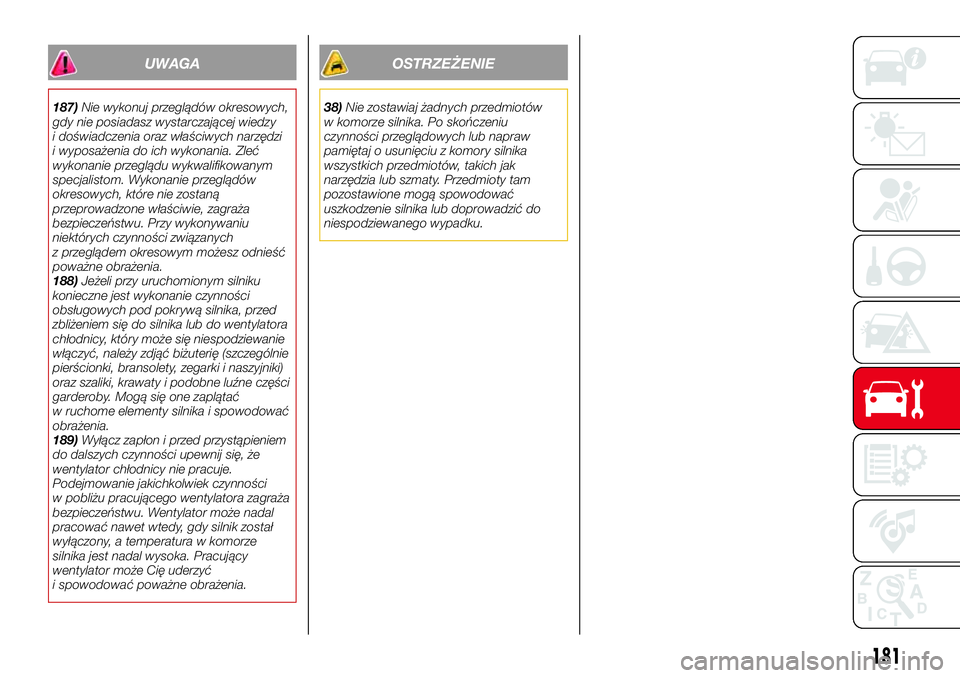

UWAGA
187)Nie wykonuj przeglądów okresowych,
gdy nie posiadasz wystarczającej wiedzy
i doświadczenia oraz właściwych narzędzi
i wyposażenia do ich wykonania. Zleć
wykonanie przeglądu wykwalifikowanym
specjalistom. Wykonanie przeglądów
okresowych, które nie zostaną
przeprowadzone właściwie, zagraża
bezpieczeństwu. Przy wykonywaniu
niektórych czynności związanych
z przeglądem okresowym możesz odnieść
poważne obrażenia.
188)Jeżeli przy uruchomionym silniku
konieczne jest wykonanie czynności
obsługowych pod pokrywą silnika, przed
zbliżeniem się do silnika lub do wentylatora
chłodnicy, który może się niespodziewanie
włączyć, należy zdjąć biżuterię (szczególnie
pierścionki, bransolety, zegarki i naszyjniki)
oraz szaliki, krawaty i podobne luźne części
garderoby. Mogą się one zaplątać
w ruchome elementy silnika i spowodować
obrażenia.
189)Wyłącz zapłon i przed przystąpieniem
do dalszych czynności upewnij się, że
wentylator chłodnicy nie pracuje.
Podejmowanie jakichkolwiek czynności
w pobliżu pracującego wentylatora zagraża
bezpieczeństwu. Wentylator może nadal
pracować nawet wtedy, gdy silnik został
wyłączony, a temperatura w komorze
silnika jest nadal wysoka. Pracujący
wentylator może Cię uderzyć
i spowodować poważne obrażenia.
OSTRZEŻENIE
38)Nie zostawiaj żadnych przedmiotów
w komorze silnika. Po skończeniu
czynności przeglądowych lub napraw
pamiętaj o usunięciu z komory silnika
wszystkich przedmiotów, takich jak
narzędzia lub szmaty. Przedmioty tam
pozostawione mogą spowodować
uszkodzenie silnika lub doprowadzić do
niespodziewanego wypadku.
181

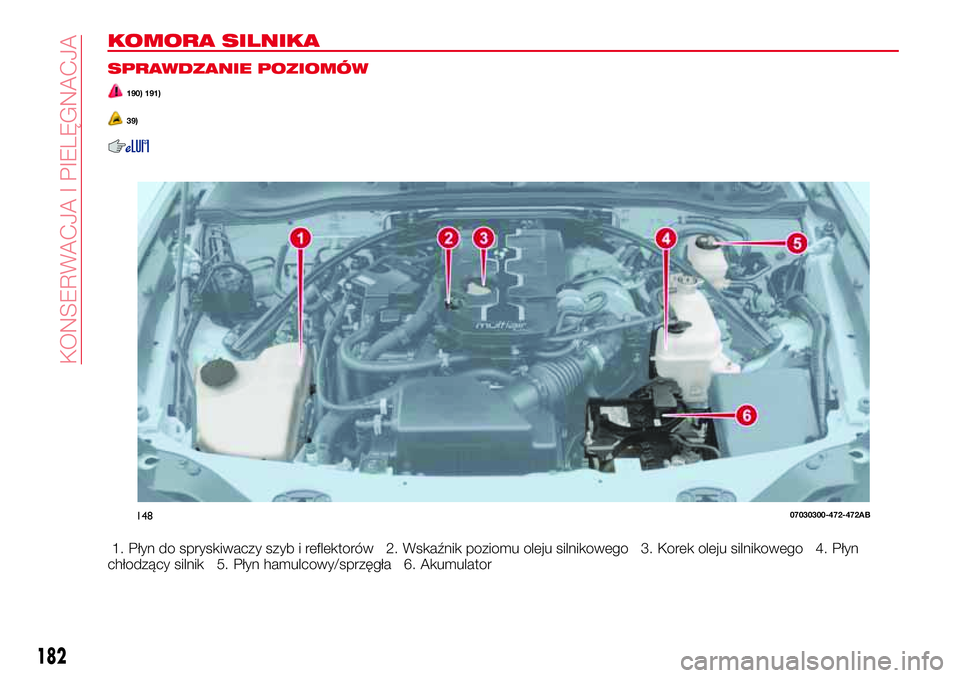

KOMORA SILNIKA
SPRAWDZANIE POZIOMÓW
190) 191)
39)
1. Płyn do spryskiwaczy szyb i reflektorów 2. Wskaźnik poziomu oleju silnikowego 3. Korek oleju silnikowego 4. Płyn
chłodzący silnik 5. Płyn hamulcowy/sprzęgła 6. Akumulator
14807030300-472-472AB
182
KONSERWACJA I PIELĘGNACJA

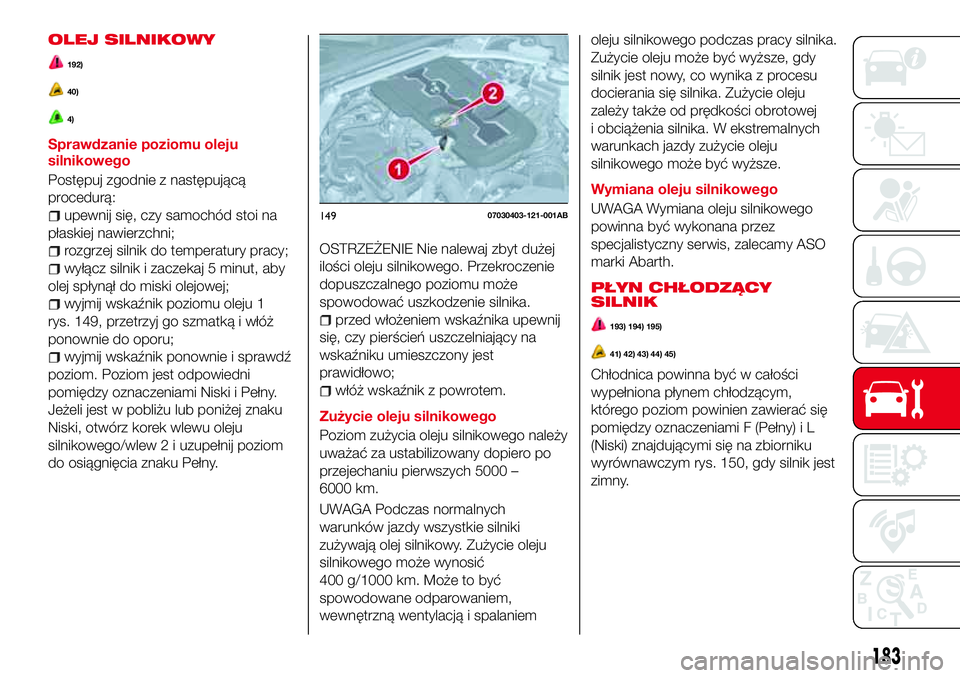

OLEJ SILNIKOWY
192)
40)
4)
Sprawdzanie poziomu oleju
silnikowego
Postępuj zgodnie z następującą
procedurą:
upewnij się, czy samochód stoi na
płaskiej nawierzchni;
rozgrzej silnik do temperatury pracy;
wyłącz silnik i zaczekaj 5 minut, aby
olej spłynął do miski olejowej;
wyjmij wskaźnik poziomu oleju 1
rys. 149, przetrzyj go szmatką i włóż
ponownie do oporu;
wyjmij wskaźnik ponownie i sprawdź
poziom. Poziom jest odpowiedni
pomiędzy oznaczeniami Niski i Pełny.
Jeżeli jest w pobliżu lub poniżej znaku
Niski, otwórz korek wlewu oleju
silnikowego/wlew 2 i uzupełnij poziom
do osiągnięcia znaku Pełny.
OSTRZEŻENIE Nie nalewaj zbyt dużej
ilości oleju silnikowego. Przekroczenie
dopuszczalnego poziomu może
spowodować uszkodzenie silnika.
przed włożeniem wskaźnika upewnij
się, czy pierścień uszczelniający na
wskaźniku umieszczony jest
prawidłowo;
włóż wskaźnik z powrotem.
Zużycie oleju silnikowego
Poziom zużycia oleju silnikowego należy
uważać za ustabilizowany dopiero po
przejechaniu pierwszych 5000 –
6000 km.
UWAGA Podczas normalnych
warunków jazdy wszystkie silniki
zużywają olej silnikowy. Zużycie oleju
silnikowego może wynosić
400 g/1000 km. Może to być
spowodowane odparowaniem,
wewnętrzną wentylacją i spalaniemoleju silnikowego podczas pracy silnika.
Zużycie oleju może być wyższe, gdy
silnik jest nowy, co wynika z procesu
docierania się silnika. Zużycie oleju
zależy także od prędkości obrotowej
i obciążenia silnika. W ekstremalnych
warunkach jazdy zużycie oleju
silnikowego może być wyższe.
Wymiana oleju silnikowego
UWAGA Wymiana oleju silnikowego
powinna być wykonana przez
specjalistyczny serwis, zalecamy ASO
marki Abarth.
PŁYN CHŁODZĄCY
SILNIK
193) 194) 195)
41) 42) 43) 44) 45)

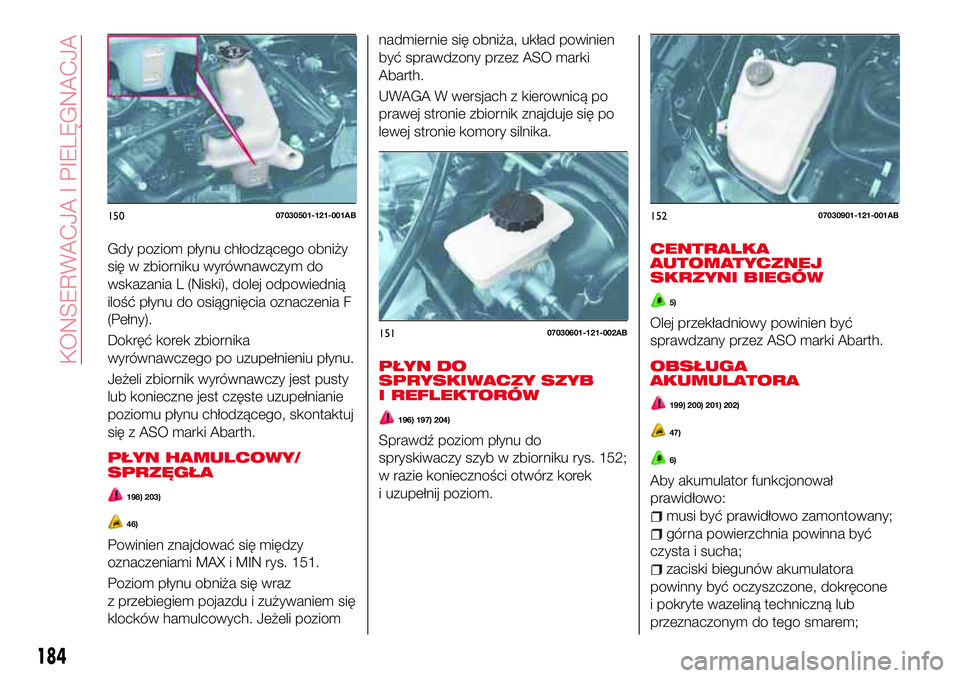

Chłodnica powinna być w całości
wypełniona płynem chłodzącym,
którego poziom powinien zawierać się
pomiędzy oznaczeniami F (Pełny) i L
(Niski) znajdującymi się na zbiorniku
wyrównawczym rys. 150, gdy silnik jest
zimny.
14907030403-121-001AB
183

Gdy poziom płynu chłodzącego obniży
się w zbiorniku wyrównawczym do
wskazania L (Niski), dolej odpowiednią
ilość płynu do osiągnięcia oznaczenia F
(Pełny).
Dokręć korek zbiornika
wyrównawczego po uzupełnieniu płynu.
Jeżeli zbiornik wyrównawczy jest pusty
lub konieczne jest częste uzupełnianie
poziomu płynu chłodzącego, skontaktuj
się z ASO marki Abarth.
PŁYN HAMULCOWY/
SPRZĘGŁA
198) 203)
46)
Powinien znajdować się między
oznaczeniami MAX i MIN rys. 151.
Poziom płynu obniża się wraz
z przebiegiem pojazdu i zużywaniem się
klocków hamulcowych. Jeżeli poziomnadmiernie się obniża, układ powinien
być sprawdzony przez ASO marki
Abarth.
UWAGA W wersjach z kierownicą po
prawej stronie zbiornik znajduje się po
lewej stronie komory silnika.
PŁYN DO
SPRYSKIWACZY SZYB
I REFLEKTORÓW
196) 197) 204)
Sprawdź poziom płynu do
spryskiwaczy szyb w zbiorniku rys. 152;
w razie konieczności otwórz korek
i uzupełnij poziom.
CENTRALKA
AUTOMATYCZNEJ
SKRZYNI BIEGÓW
5)
Olej przekładniowy powinien być
sprawdzany przez ASO marki Abarth.
OBSŁUGA
AKUMULATORA
199) 200) 201) 202)
47)
6)
Aby akumulator funkcjonował
prawidłowo:
musi być prawidłowo zamontowany;
górna powierzchnia powinna być
czysta i sucha;
zaciski biegunów akumulatora
powinny być oczyszczone, dokręcone
i pokryte wazeliną techniczną lub
przeznaczonym do tego smarem;
15007030501-121-001AB
15107030601-121-002AB
15207030901-121-001AB
184
KONSERWACJA I PIELĘGNACJA

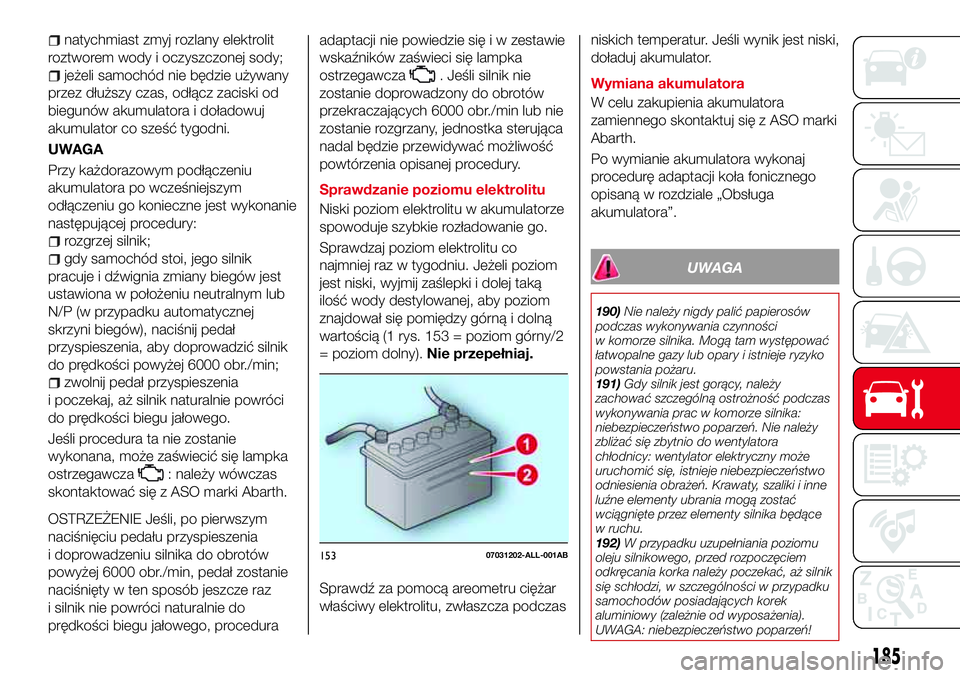

natychmiast zmyj rozlany elektrolit
roztworem wody i oczyszczonej sody;
jeżeli samochód nie będzie używany
przez dłuższy czas, odłącz zaciski od
biegunów akumulatora i doładowuj
akumulator co sześć tygodni.
UWAGA
Przy każdorazowym podłączeniu
akumulatora po wcześniejszym
odłączeniu go konieczne jest wykonanie
następującej procedury:
rozgrzej silnik;
gdy samochód stoi, jego silnik
pracuje i dźwignia zmiany biegów jest
ustawiona w położeniu neutralnym lub
N/P (w przypadku automatycznej
skrzyni biegów), naciśnij pedał
przyspieszenia, aby doprowadzić silnik
do prędkości powyżej 6000 obr./min;
zwolnij pedał przyspieszenia
i poczekaj, aż silnik naturalnie powróci
do prędkości biegu jałowego.
Jeśli procedura ta nie zostanie
wykonana, może zaświecić się lampka
ostrzegawcza
: należy wówczas
skontaktować się z ASO marki Abarth.
OSTRZEŻENIE Jeśli, po pierwszym
naciśnięciu pedału przyspieszenia
i doprowadzeniu silnika do obrotów
powyżej 6000 obr./min, pedał zostanie
naciśnięty w ten sposób jeszcze raz
i silnik nie powróci naturalnie do
prędkości biegu jałowego, proceduraadaptacji nie powiedzie się i w zestawie
wskaźników zaświeci się lampka
ostrzegawcza
. Jeśli silnik nie
zostanie doprowadzony do obrotów
przekraczających 6000 obr./min lub nie
zostanie rozgrzany, jednostka sterująca
nadal będzie przewidywać możliwość
powtórzenia opisanej procedury.
Sprawdzanie poziomu elektrolitu
Niski poziom elektrolitu w akumulatorze
spowoduje szybkie rozładowanie go.
Sprawdzaj poziom elektrolitu co
najmniej raz w tygodniu. Jeżeli poziom
jest niski, wyjmij zaślepki i dolej taką
ilość wody destylowanej, aby poziom
znajdował się pomiędzy górną i dolną
wartością (1 rys. 153 = poziom górny/2
= poziom dolny).Nie przepełniaj.
Sprawdź za pomocą areometru ciężar
właściwy elektrolitu, zwłaszcza podczasniskich temperatur. Jeśli wynik jest niski,
doładuj akumulator.
Wymiana akumulatora
W celu zakupienia akumulatora
zamiennego skontaktuj się z ASO marki
Abarth.
Po wymianie akumulatora wykonaj
procedurę adaptacji koła fonicznego
opisaną w rozdziale „Obsługa
akumulatora”.
UWAGA
190)Nie należy nigdy palić papierosów
podczas wykonywania czynności
w komorze silnika. Mogą tam występować
łatwopalne gazy lub opary i istnieje ryzyko
powstania pożaru.
191)Gdy silnik jest gorący, należy
zachować szczególną ostrożność podczas
wykonywania prac w komorze silnika:
niebezpieczeństwo poparzeń. Nie należy
zbliżać się zbytnio do wentylatora
chłodnicy: wentylator elektryczny może
uruchomić się, istnieje niebezpieczeństwo
odniesienia obrażeń. Krawaty, szaliki i inne
luźne elementy ubrania mogą zostać
wciągnięte przez elementy silnika będące
w ruchu.
192)W przypadku uzupełniania poziomu
oleju silnikowego, przed rozpoczęciem
odkręcania korka należy poczekać, aż silnik
się schłodzi, w szczególności w przypadku
samochodów posiadających korek
aluminiowy (zależnie od wyposażenia).
UWAGA: niebezpieczeństwo poparzeń!
15307031202-ALL-001AB
185

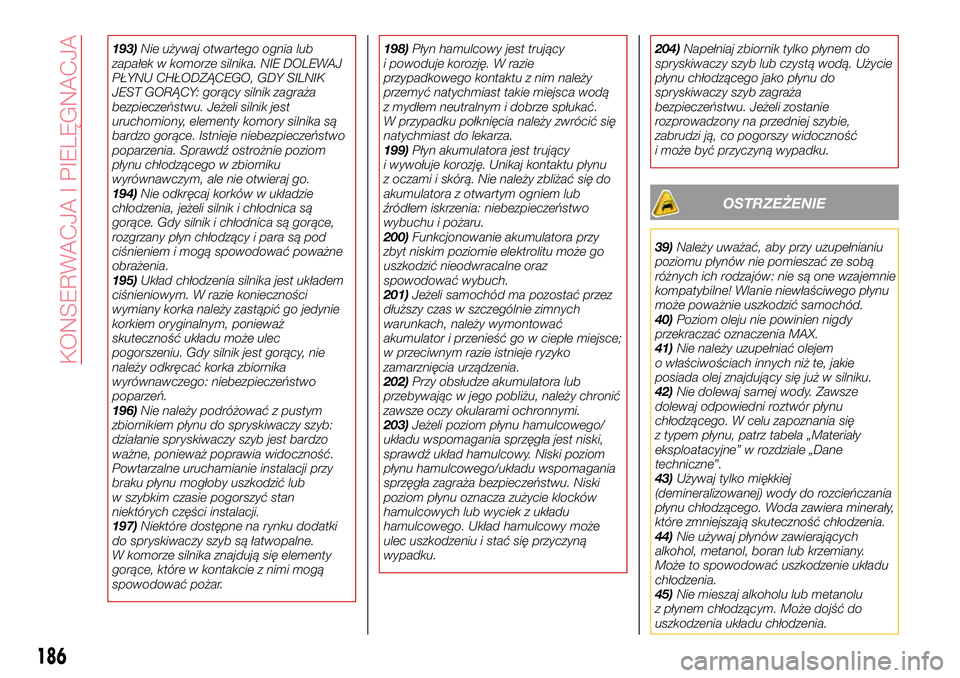

193)Nie używaj otwartego ognia lub
zapałek w komorze silnika. NIE DOLEWAJ
PŁYNU CHŁODZĄCEGO, GDY SILNIK
JEST GORĄCY: gorący silnik zagraża
bezpieczeństwu. Jeżeli silnik jest
uruchomiony, elementy komory silnika są
bardzo gorące. Istnieje niebezpieczeństwo
poparzenia. Sprawdź ostrożnie poziom
płynu chłodzącego w zbiorniku
wyrównawczym, ale nie otwieraj go.
194)Nie odkręcaj korków w układzie
chłodzenia, jeżeli silnik i chłodnica są
gorące. Gdy silnik i chłodnica są gorące,
rozgrzany płyn chłodzący i para są pod
ciśnieniem i mogą spowodować poważne
obrażenia.
195)Układ chłodzenia silnika jest układem
ciśnieniowym. W razie konieczności
wymiany korka należy zastąpić go jedynie
korkiem oryginalnym, ponieważ
skuteczność układu może ulec
pogorszeniu. Gdy silnik jest gorący, nie
należy odkręcać korka zbiornika
wyrównawczego: niebezpieczeństwo
poparzeń.
196)Nie należy podróżować z pustym
zbiornikiem płynu do spryskiwaczy szyb:
działanie spryskiwaczy szyb jest bardzo
ważne, ponieważ poprawia widoczność.
Powtarzalne uruchamianie instalacji przy
braku płynu mogłoby uszkodzić lub
w szybkim czasie pogorszyć stan
niektórych części instalacji.
197)Niektóre dostępne na rynku dodatki
do spryskiwaczy szyb są łatwopalne.
W komorze silnika znajdują się elementy
gorące, które w kontakcie z nimi mogą
spowodować pożar.198)Płyn hamulcowy jest trujący
i powoduje korozję. W razie
przypadkowego kontaktu z nim należy
przemyć natychmiast takie miejsca wodą
z mydłem neutralnym i dobrze spłukać.
W przypadku połknięcia należy zwrócić się
natychmiast do lekarza.
199)Płyn akumulatora jest trujący
i wywołuje korozję. Unikaj kontaktu płynu
z oczami i skórą. Nie należy zbliżać się do
akumulatora z otwartym ogniem lub
źródłem iskrzenia: niebezpieczeństwo
wybuchu i pożaru.
200)Funkcjonowanie akumulatora przy
zbyt niskim poziomie elektrolitu może go
uszkodzić nieodwracalne oraz
spowodować wybuch.
201)Jeżeli samochód ma pozostać przez
dłuższy czas w szczególnie zimnych
warunkach, należy wymontować
akumulator i przenieść go w ciepłe miejsce;
w przeciwnym razie istnieje ryzyko
zamarznięcia urządzenia.
202)Przy obsłudze akumulatora lub
przebywając w jego pobliżu, należy chronić
zawsze oczy okularami ochronnymi.
203)Jeżeli poziom płynu hamulcowego/
układu wspomagania sprzęgła jest niski,
sprawdź układ hamulcowy. Niski poziom
płynu hamulcowego/układu wspomagania
sprzęgła zagraża bezpieczeństwu. Niski
poziom płynu oznacza zużycie klocków
hamulcowych lub wyciek z układu
hamulcowego. Układ hamulcowy może
ulec uszkodzeniu i stać się przyczyną
wypadku.204)Napełniaj zbiornik tylko płynem do
spryskiwaczy szyb lub czystą wodą. Użycie
płynu chłodzącego jako płynu do
spryskiwaczy szyb zagraża
bezpieczeństwu. Jeżeli zostanie
rozprowadzony na przedniej szybie,
zabrudzi ją, co pogorszy widoczność
i może być przyczyną wypadku.
OSTRZEŻENIE
39)Należy uważać, aby przy uzupełnianiu
poziomu płynów nie pomieszać ze sobą
różnych ich rodzajów: nie są one wzajemnie
kompatybilne! Wlanie niewłaściwego płynu
może poważnie uszkodzić samochód.
40)Poziom oleju nie powinien nigdy
przekraczać oznaczenia MAX.
41)Nie należy uzupełniać olejem
o właściwościach innych niż te, jakie
posiada olej znajdujący się już w silniku.
42)Nie dolewaj samej wody. Zawsze
dolewaj odpowiedni roztwór płynu
chłodzącego. W celu zapoznania się
z typem płynu, patrz tabela „Materiały
eksploatacyjne” w rozdziale „Dane
techniczne”.
43)Używaj tylko miękkiej
(demineralizowanej) wody do rozcieńczania
płynu chłodzącego. Woda zawiera minerały,
które zmniejszają skuteczność chłodzenia.
44)Nie używaj płynów zawierających
alkohol, metanol, boran lub krzemiany.
Może to spowodować uszkodzenie układu
chłodzenia.
45)Nie mieszaj alkoholu lub metanolu
z płynem chłodzącym. Może dojść do
uszkodzenia układu chłodzenia.
186
KONSERWACJA I PIELĘGNACJA

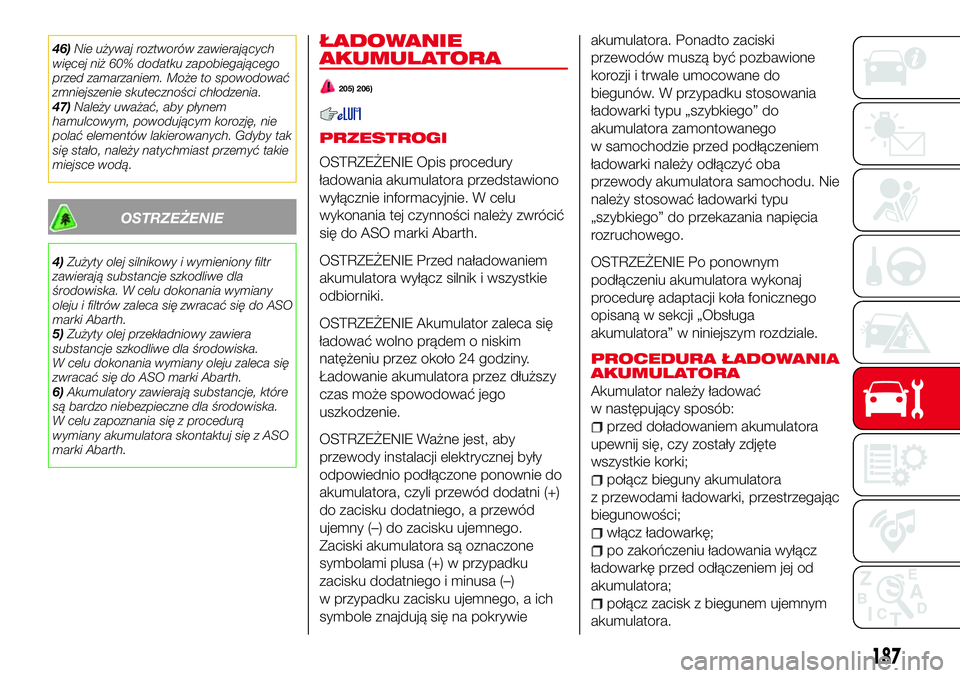

46)Nie używaj roztworów zawierających
więcej niż 60% dodatku zapobiegającego
przed zamarzaniem. Może to spowodować
zmniejszenie skuteczności chłodzenia.
47)Należy uważać, aby płynem
hamulcowym, powodującym korozję, nie
polać elementów lakierowanych. Gdyby tak
się stało, należy natychmiast przemyć takie
miejsce wodą.
OSTRZEŻENIE
4)Zużyty olej silnikowy i wymieniony filtr
zawierają substancje szkodliwe dla
środowiska. W celu dokonania wymiany
oleju i filtrów zaleca się zwracać się do ASO
marki Abarth.
5)Zużyty olej przekładniowy zawiera
substancje szkodliwe dla środowiska.
W celu dokonania wymiany oleju zaleca się
zwracać się do ASO marki Abarth.
6)Akumulatory zawierają substancje, które
są bardzo niebezpieczne dla środowiska.
W celu zapoznania się z procedurą
wymiany akumulatora skontaktuj się z ASO
marki Abarth.
ŁADOWANIE
AKUMULATORA
205) 206)
PRZESTROGI
OSTRZEŻENIE Opis procedury
ładowania akumulatora przedstawiono
wyłącznie informacyjnie. W celu
wykonania tej czynności należy zwrócić
się do ASO marki Abarth.
OSTRZEŻENIE Przed naładowaniem
akumulatora wyłącz silnik i wszystkie
odbiorniki.
OSTRZEŻENIE Akumulator zaleca się
ładować wolno prądem o niskim
natężeniu przez około 24 godziny.
Ładowanie akumulatora przez dłuższy
czas może spowodować jego
uszkodzenie.
OSTRZEŻENIE Ważne jest, aby
przewody instalacji elektrycznej były
odpowiednio podłączone ponownie do
akumulatora, czyli przewód dodatni (+)
do zacisku dodatniego, a przewód
ujemny (–) do zacisku ujemnego.
Zaciski akumulatora są oznaczone
symbolami plusa (+) w przypadku
zacisku dodatniego i minusa (–)
w przypadku zacisku ujemnego, a ich
symbole znajdują się na pokrywieakumulatora. Ponadto zaciski
przewodów muszą być pozbawione
korozji i trwale umocowane do
biegunów. W przypadku stosowania
ładowarki typu „szybkiego” do
akumulatora zamontowanego
w samochodzie przed podłączeniem
ładowarki należy odłączyć oba
przewody akumulatora samochodu. Nie
należy stosować ładowarki typu
„szybkiego” do przekazania napięcia
rozruchowego.
OSTRZEŻENIE Po ponownym
podłączeniu akumulatora wykonaj
procedurę adaptacji koła fonicznego
opisaną w sekcji „Obsługa
akumulatora” w niniejszym rozdziale.
PROCEDURA ŁADOWANIA
AKUMULATORA
Akumulator należy ładować
w następujący sposób:
przed doładowaniem akumulatora
upewnij się, czy zostały zdjęte
wszystkie korki;
połącz bieguny akumulatora
z przewodami ładowarki, przestrzegając
biegunowości;
włącz ładowarkę;
po zakończeniu ładowania wyłącz
ładowarkę przed odłączeniem jej od
akumulatora;
połącz zacisk z biegunem ujemnym
akumulatora.
187

UWAGA

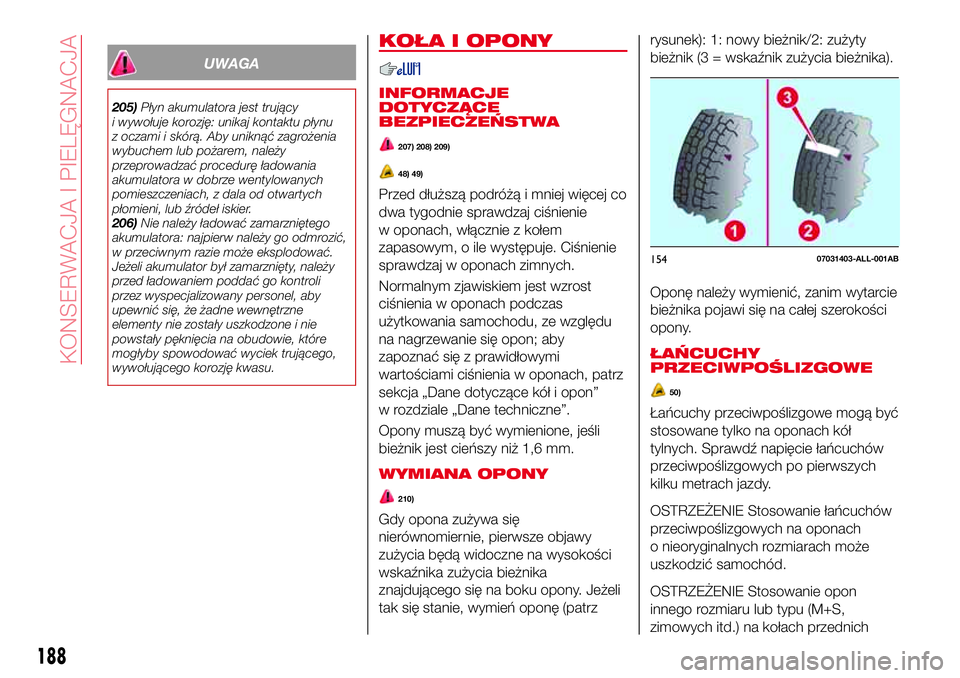

205)Płyn akumulatora jest trujący
i wywołuje korozję: unikaj kontaktu płynu
z oczami i skórą. Aby uniknąć zagrożenia
wybuchem lub pożarem, należy
przeprowadzać procedurę ładowania
akumulatora w dobrze wentylowanych
pomieszczeniach, z dala od otwartych
płomieni, lub źródeł iskier.
206)Nie należy ładować zamarzniętego
akumulatora: najpierw należy go odmrozić,
w przeciwnym razie może eksplodować.
Jeżeli akumulator był zamarznięty, należy
przed ładowaniem poddać go kontroli
przez wyspecjalizowany personel, aby
upewnić się, że żadne wewnętrzne
elementy nie zostały uszkodzone i nie
powstały pęknięcia na obudowie, które
mogłyby spowodować wyciek trującego,
wywołującego korozję kwasu.
KOŁA I OPONY
INFORMACJE
DOTYCZĄCE
BEZPIECZEŃSTWA
207) 208) 209)
48) 49)
Przed dłuższą podróżą i mniej więcej co
dwa tygodnie sprawdzaj ciśnienie
w oponach, włącznie z kołem
zapasowym, o ile występuje. Ciśnienie
sprawdzaj w oponach zimnych.
Normalnym zjawiskiem jest wzrost
ciśnienia w oponach podczas
użytkowania samochodu, ze względu
na nagrzewanie się opon; aby
zapoznać się z prawidłowymi
wartościami ciśnienia w oponach, patrz
sekcja „Dane dotyczące kół i opon”
w rozdziale „Dane techniczne”.
Opony muszą być wymienione, jeśli
bieżnik jest cieńszy niż 1,6 mm.
WYMIANA OPONY
210)
Gdy opona zużywa się
nierównomiernie, pierwsze objawy
zużycia będą widoczne na wysokości
wskaźnika zużycia bieżnika
znajdującego się na boku opony. Jeżeli
tak się stanie, wymień oponę (patrzrysunek): 1: nowy bieżnik/2: zużyty
bieżnik (3 = wskaźnik zużycia bieżnika).
Oponę należy wymienić, zanim wytarcie
bieżnika pojawi się na całej szerokości
opony.
ŁAŃCUCHY
PRZECIWPOŚLIZGOWE
50)
Łańcuchy przeciwpoślizgowe mogą być
stosowane tylko na oponach kół
tylnych. Sprawdź napięcie łańcuchów
przeciwpoślizgowych po pierwszych
kilku metrach jazdy.
OSTRZEŻENIE Stosowanie łańcuchów
przeciwpoślizgowych na oponach
o nieoryginalnych rozmiarach może
uszkodzić samochód.
OSTRZEŻENIE Stosowanie opon
innego rozmiaru lub typu (M+S,
zimowych itd.) na kołach przednich
15407031403-ALL-001AB
188
KONSERWACJA I PIELĘGNACJA
